PKOS 2주차

들어가기전에

본 내용은 CloudNet@ 팀에서 진행하는 쿠버네티스 실무 실습 스터디를 기반으로 작성된 내용입니다.

또한 개념 설명에서 사용된 이미지의 출처는 스터디 학습 자료에서 가져온 것을 밝힙니다.

참조: https://www.notion.so/AWS-EKS-VPC-CNI-1-POD-f89e3e5967b24f8c9aa5bfaab1a82ceb

2주차에는 CloudFormation을 이용해 kOps를 설치하고 네트워크 흐름과 NLB 실습을 진행했습니다.

과제 수행결과

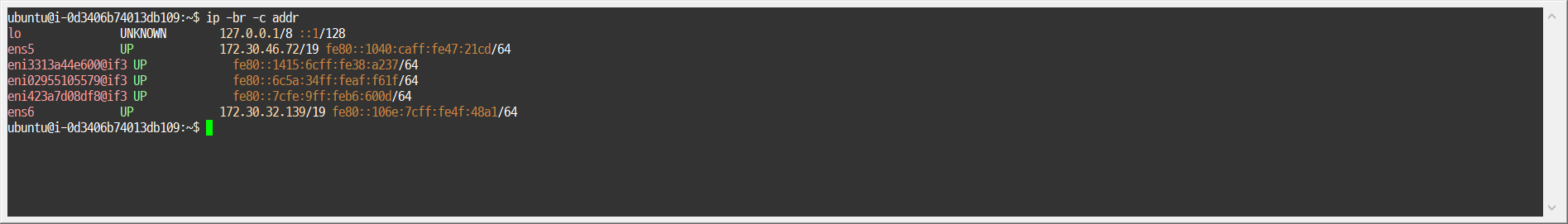

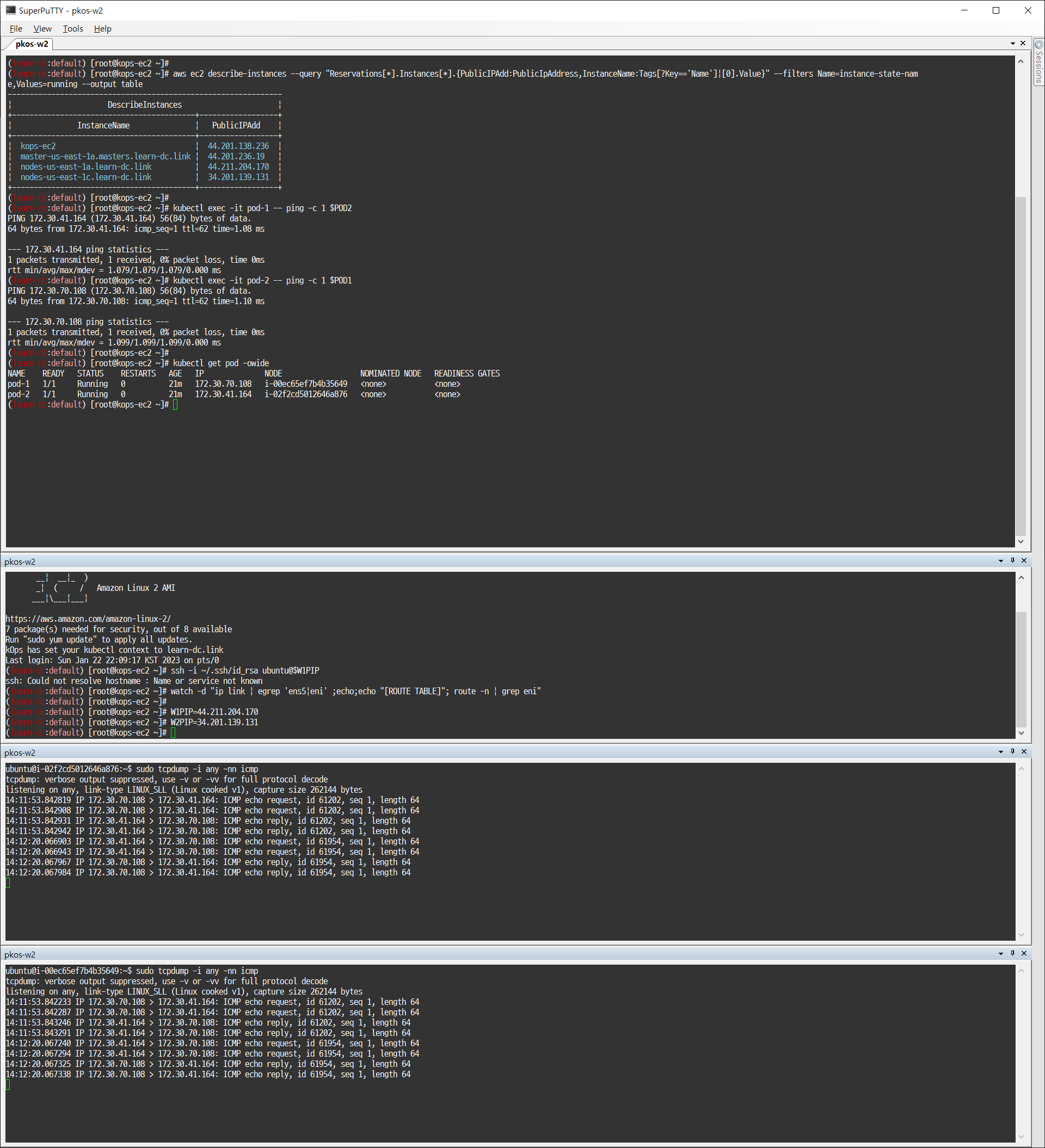

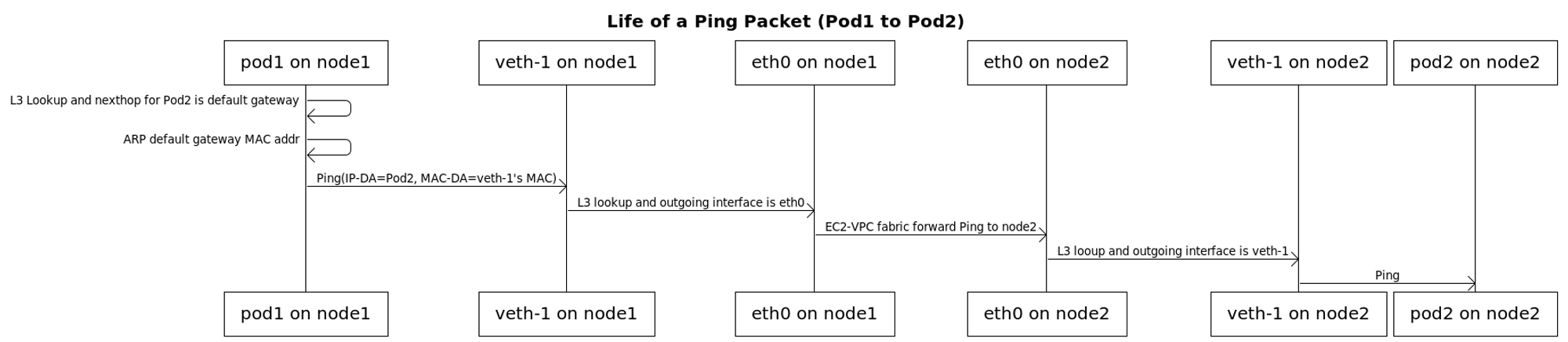

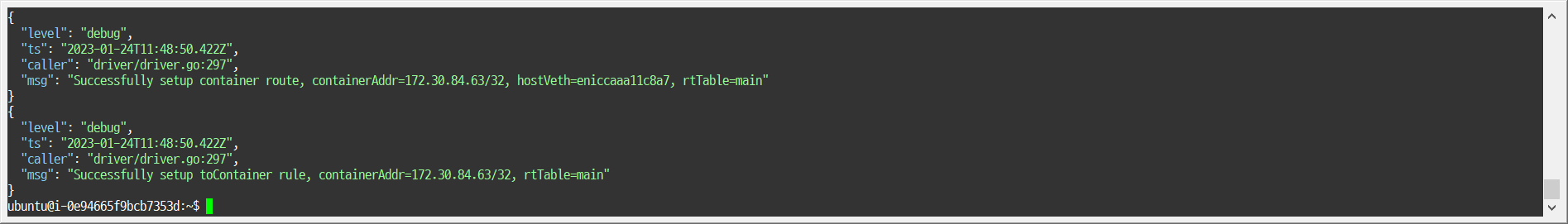

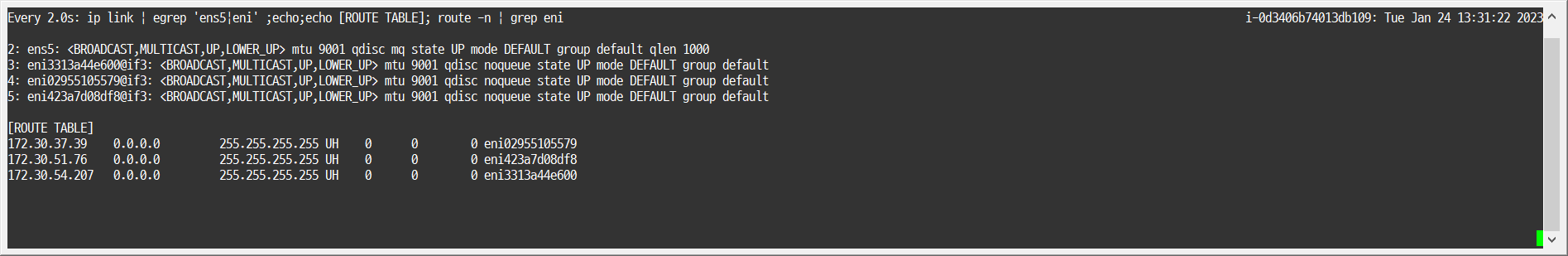

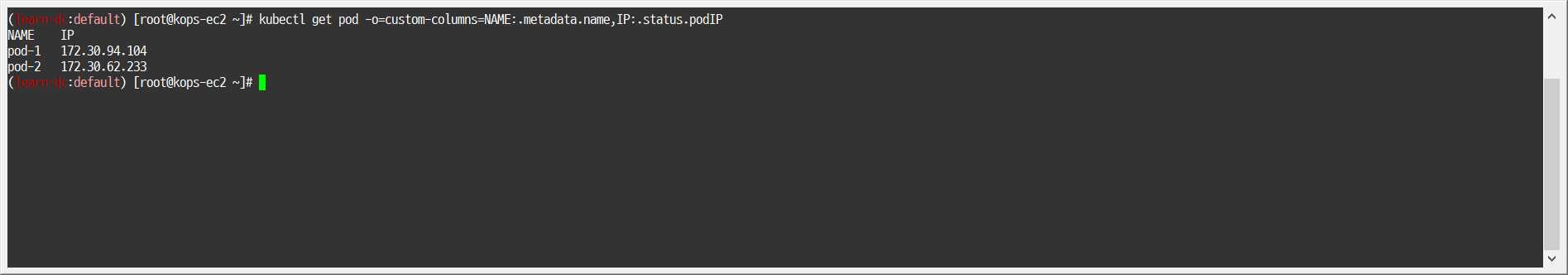

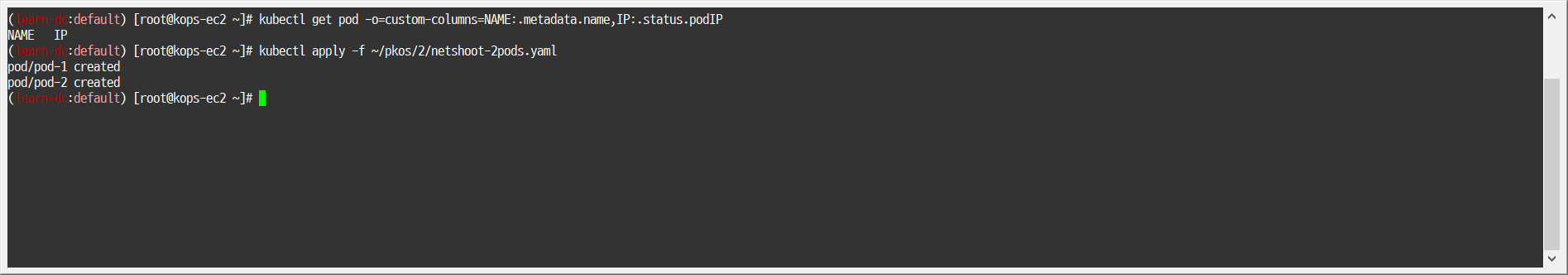

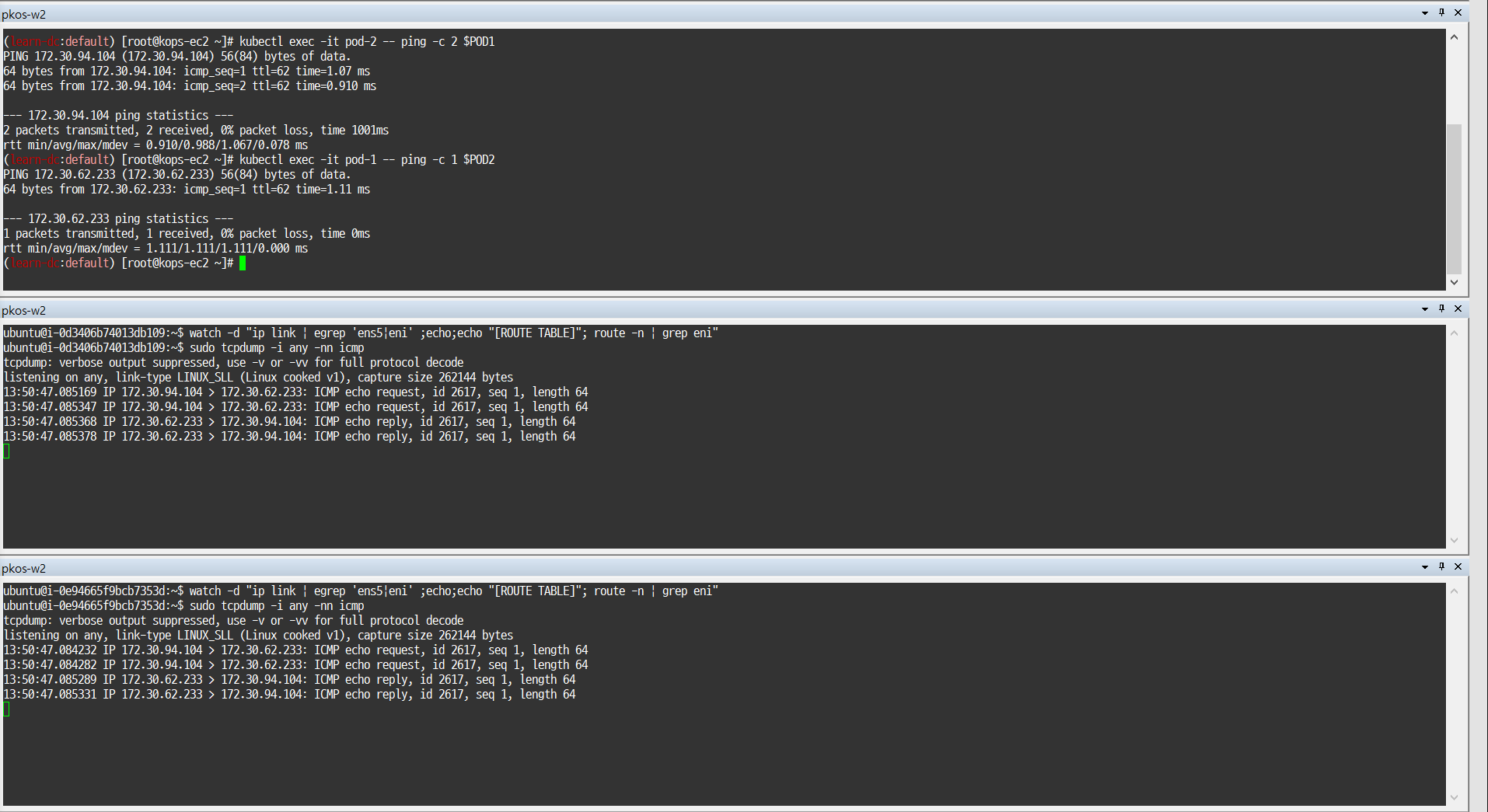

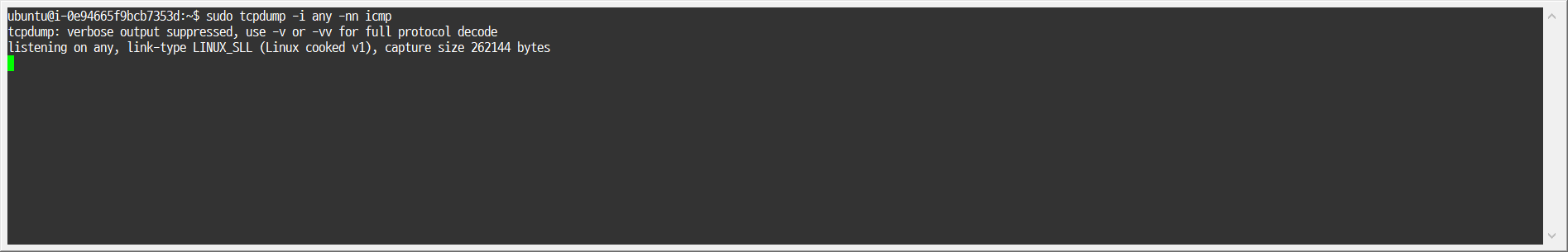

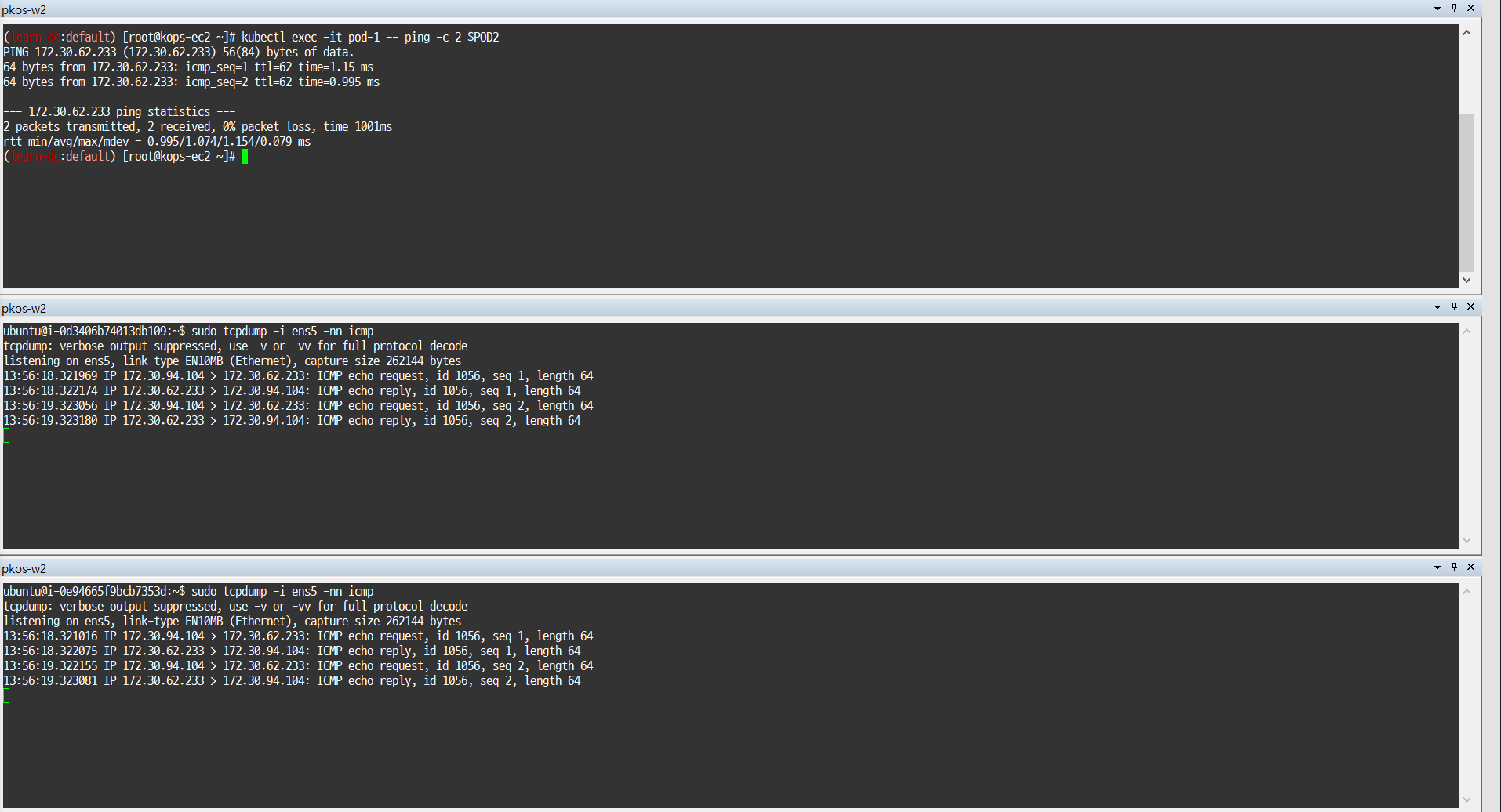

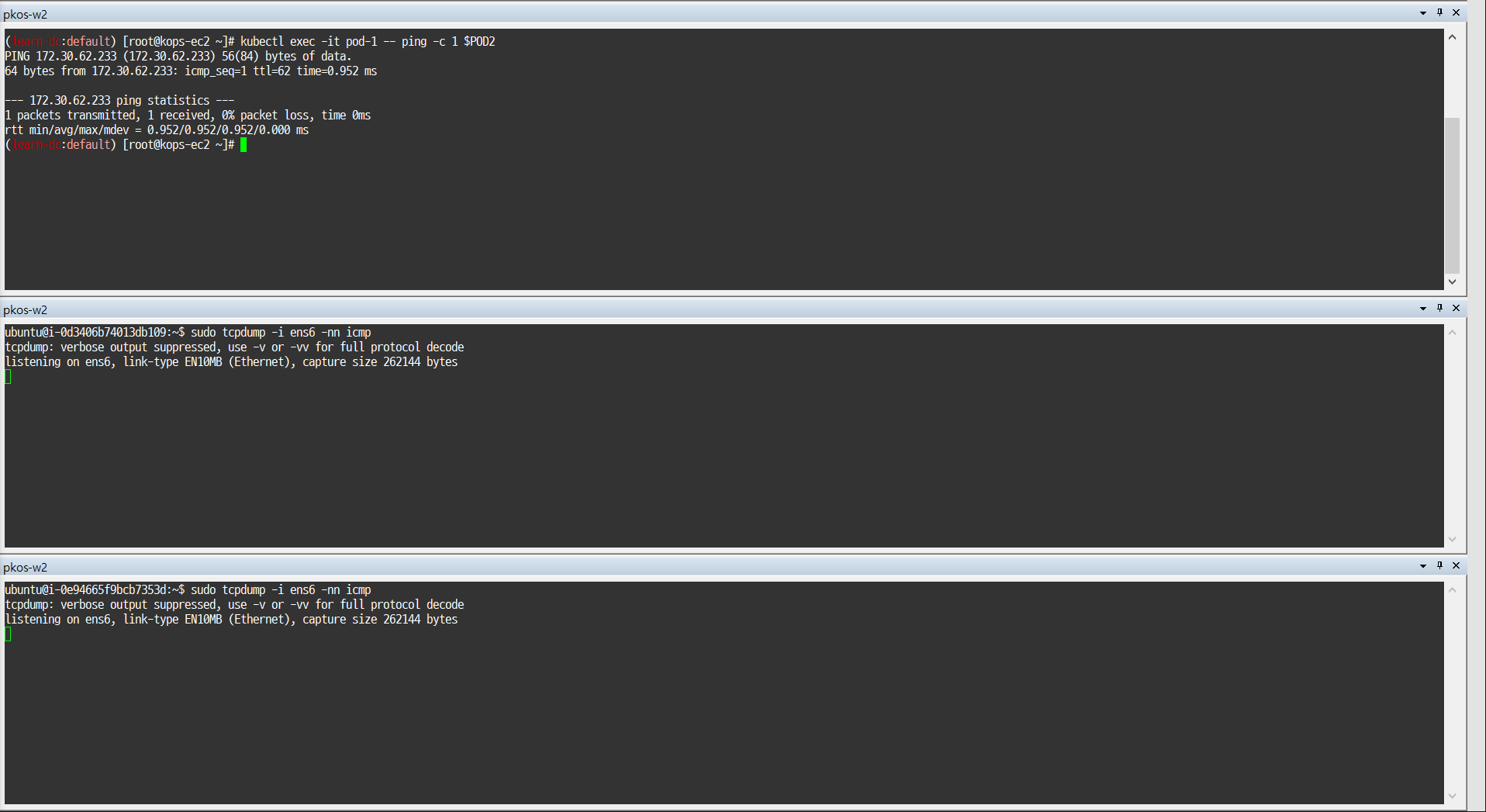

과제 1 - 파드간 통신 시 tcpdump 내용 확인

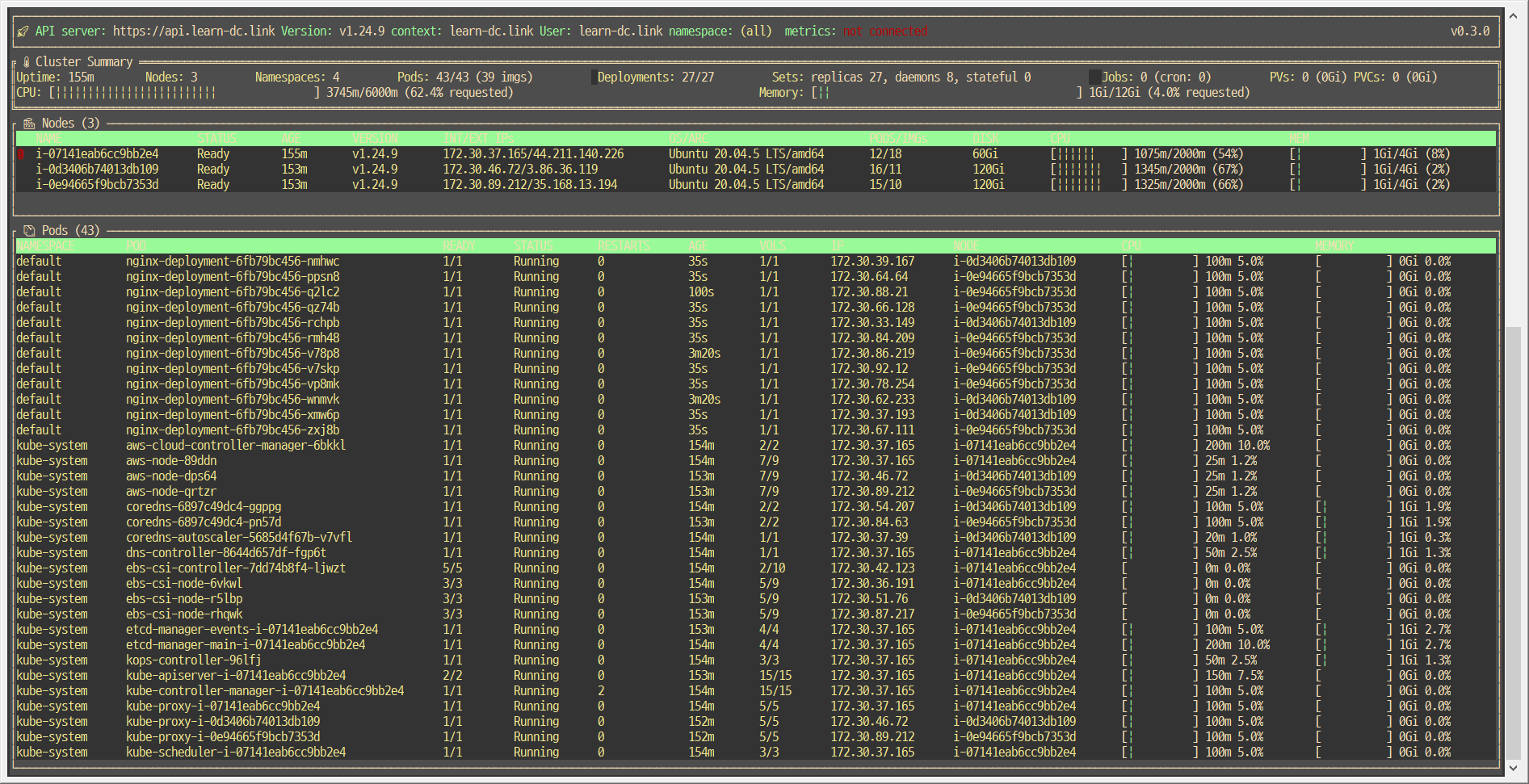

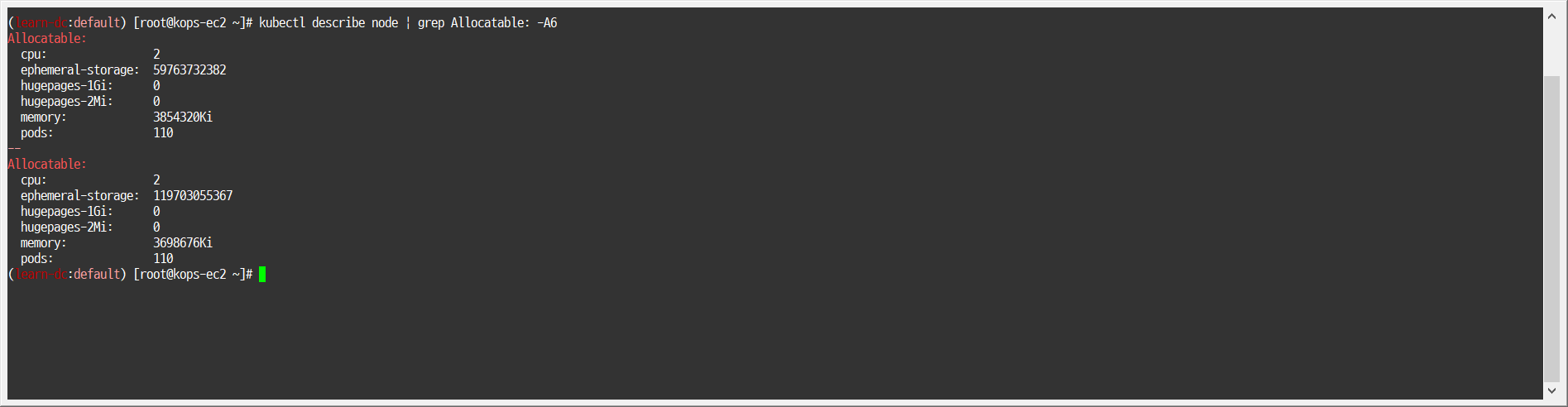

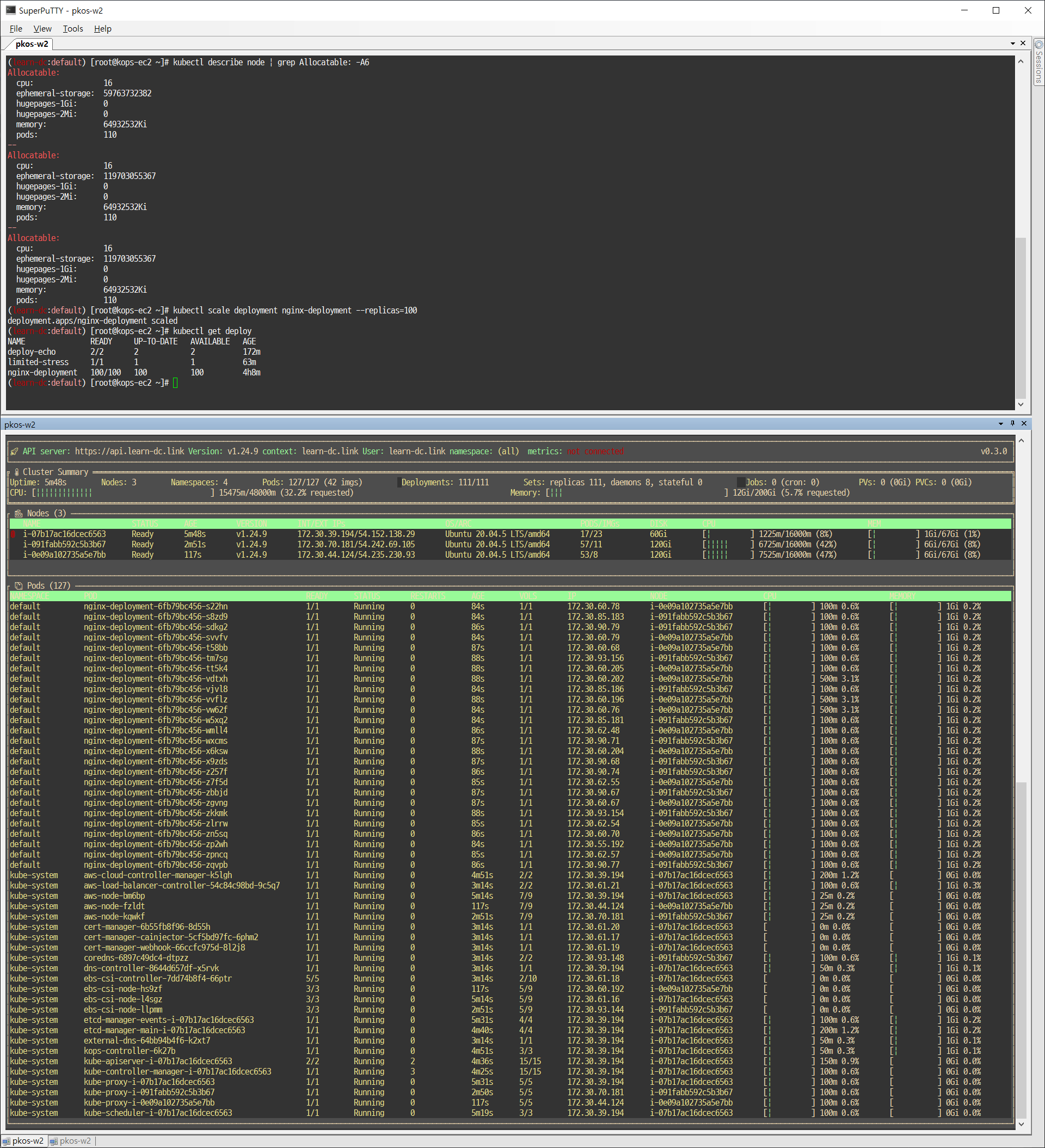

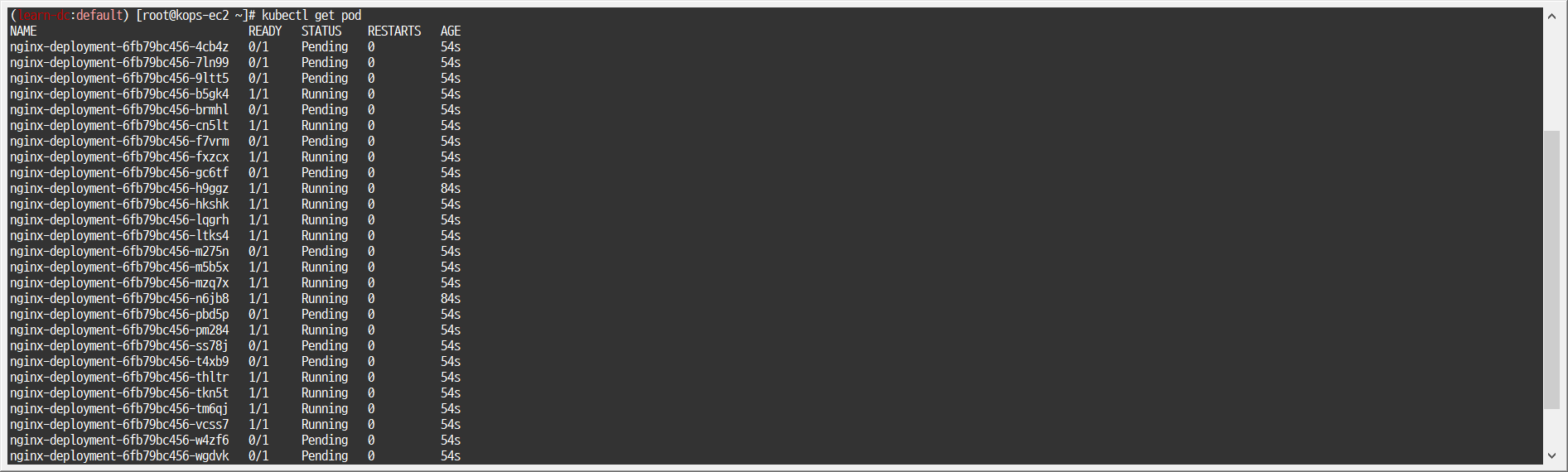

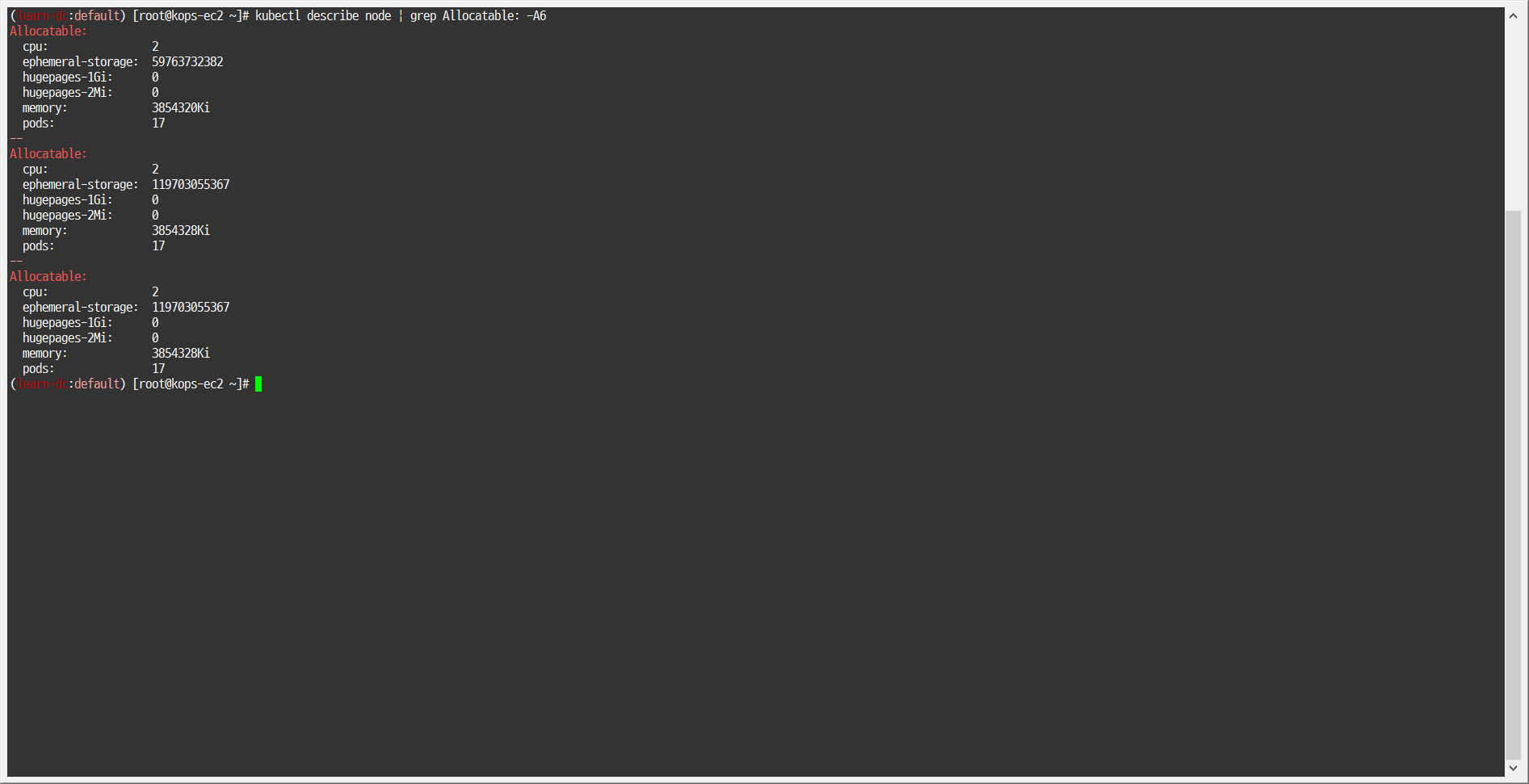

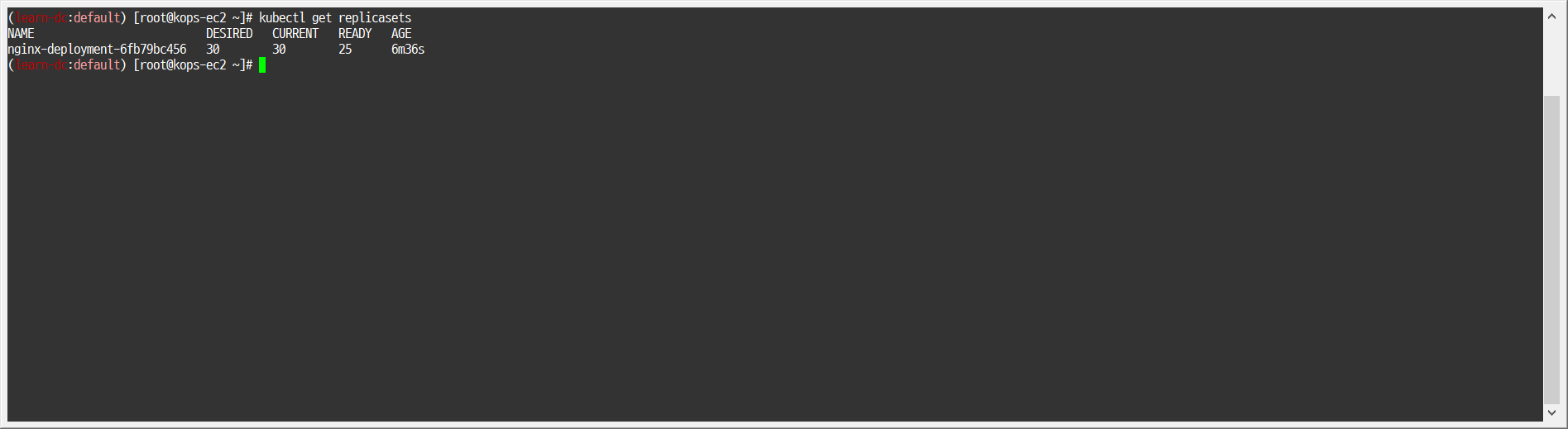

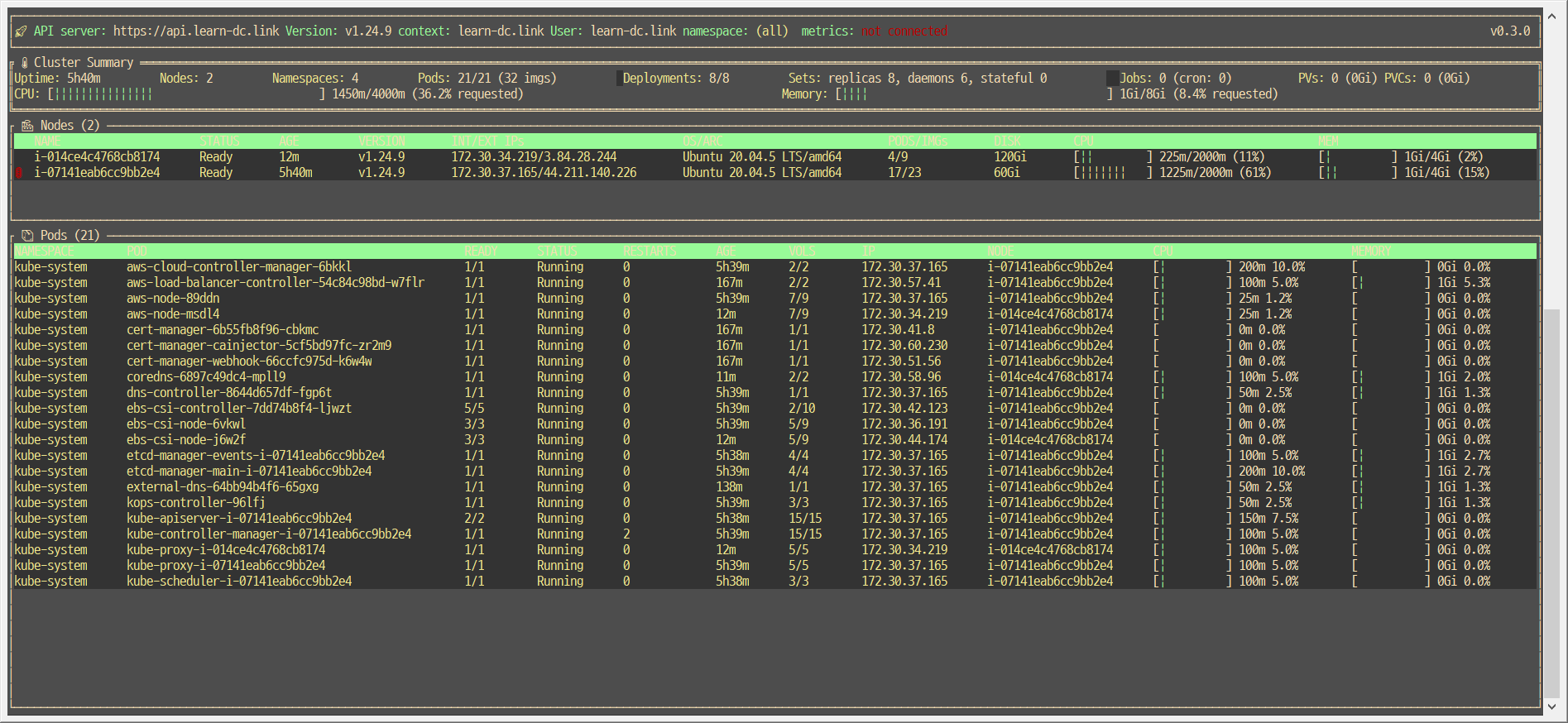

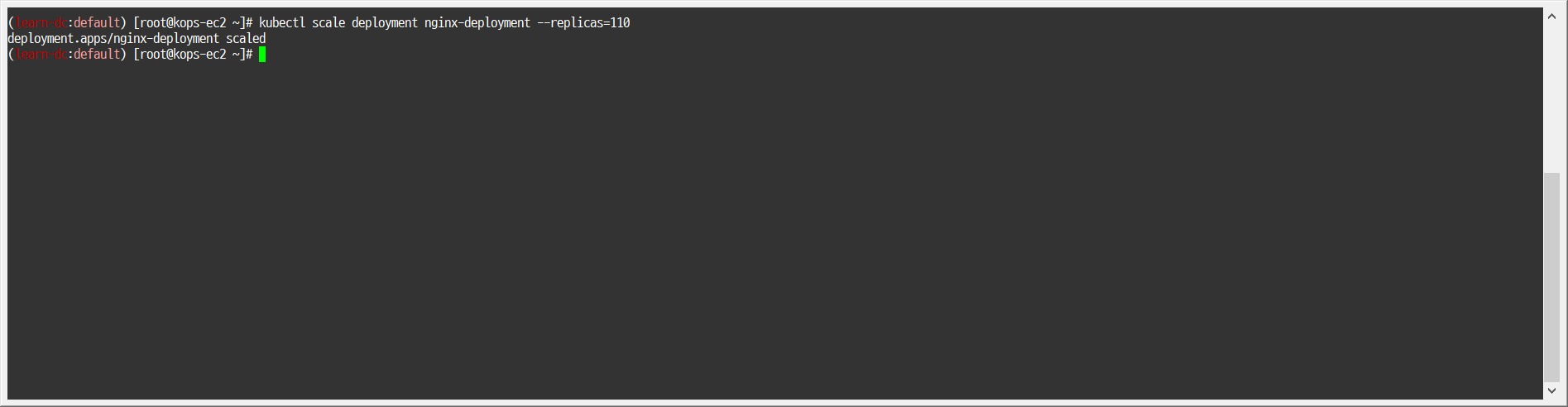

과제 2 - 워커 노드 1대에 100대의 파드가 배포되게 설정

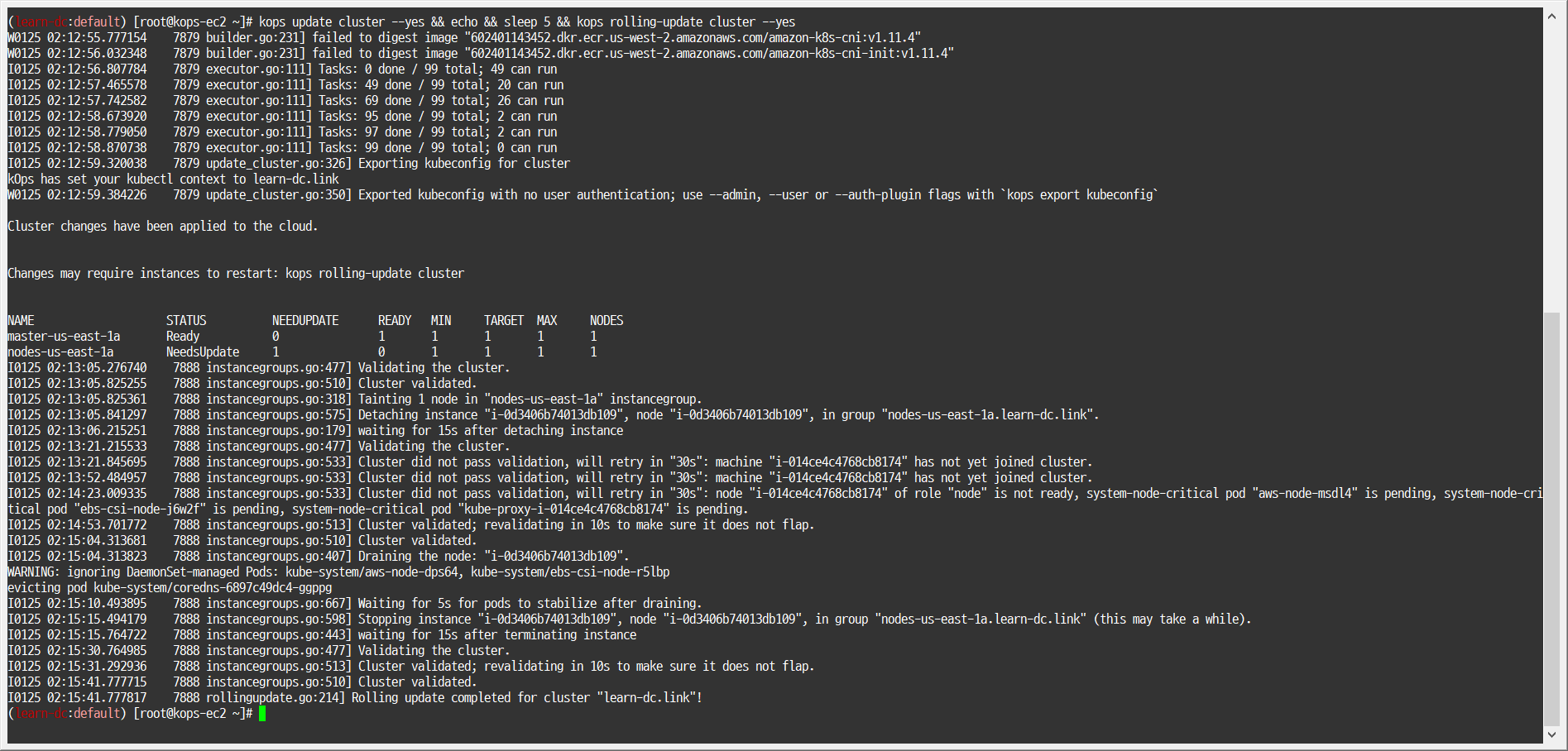

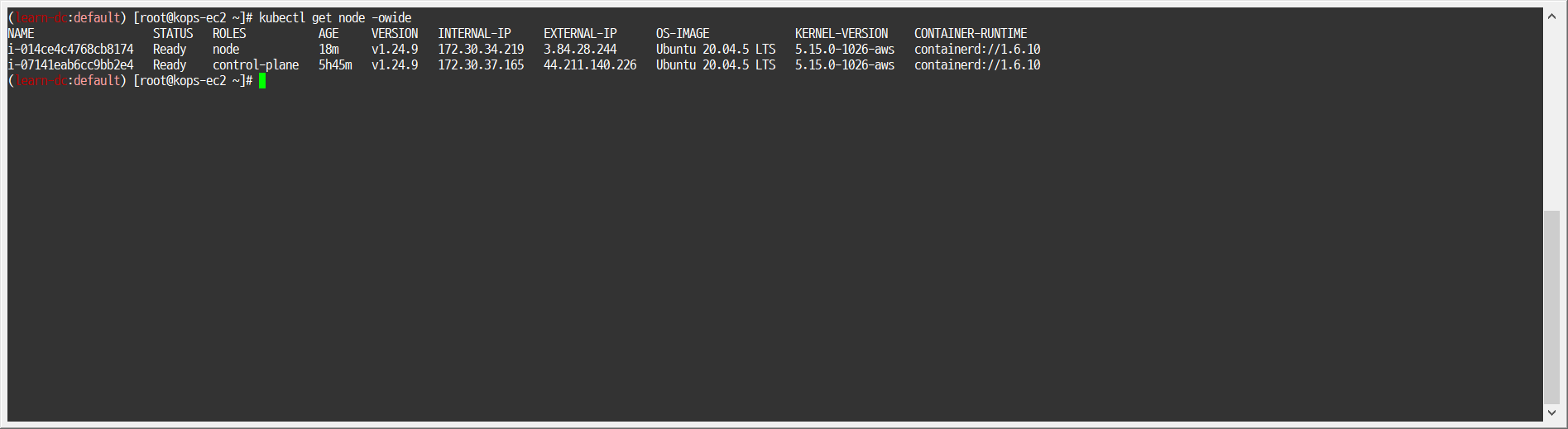

해결이 잘 되지 않아서 인스턴스 사양을 c5.4xlarge로 늘려 해결했습니다.

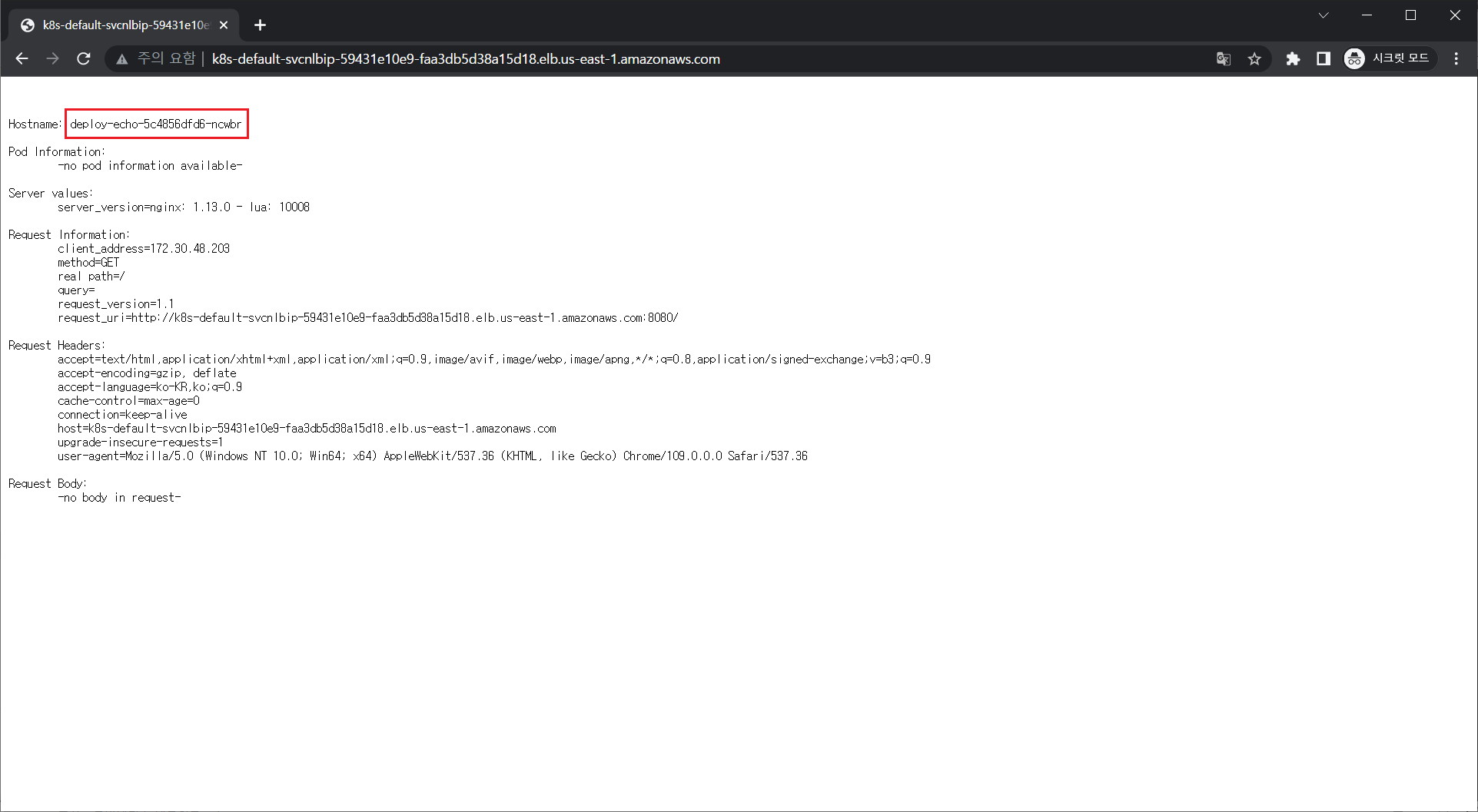

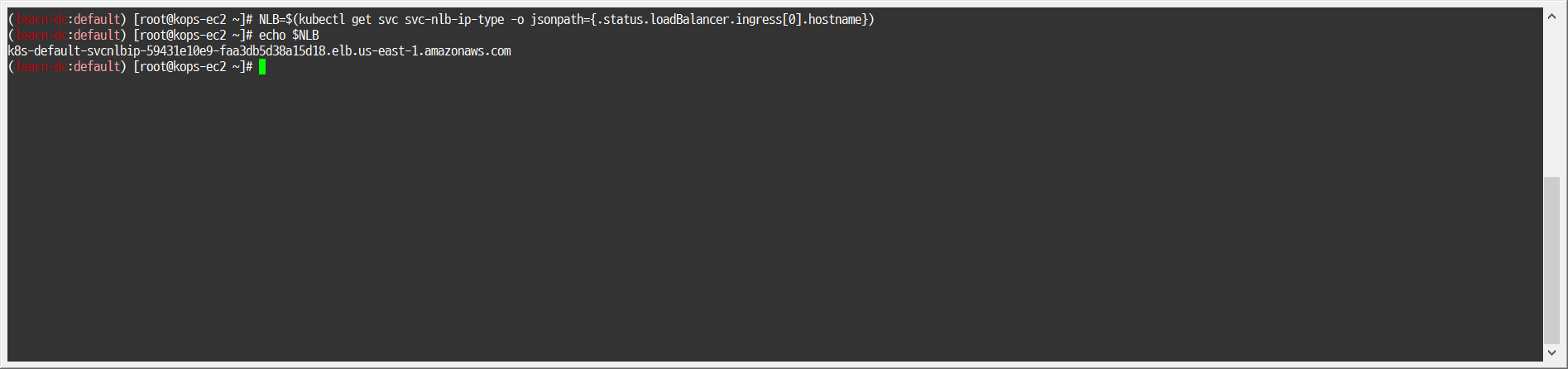

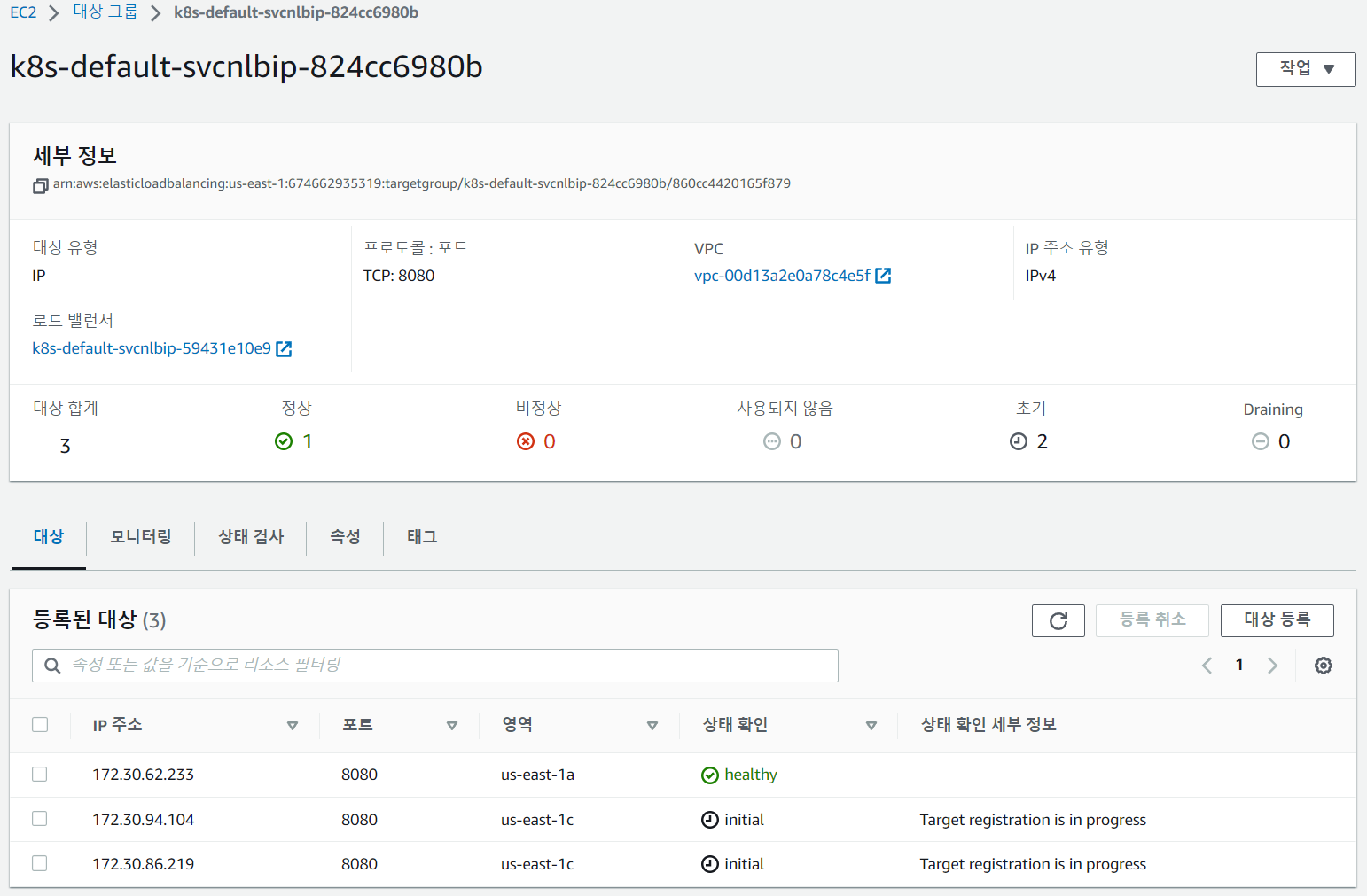

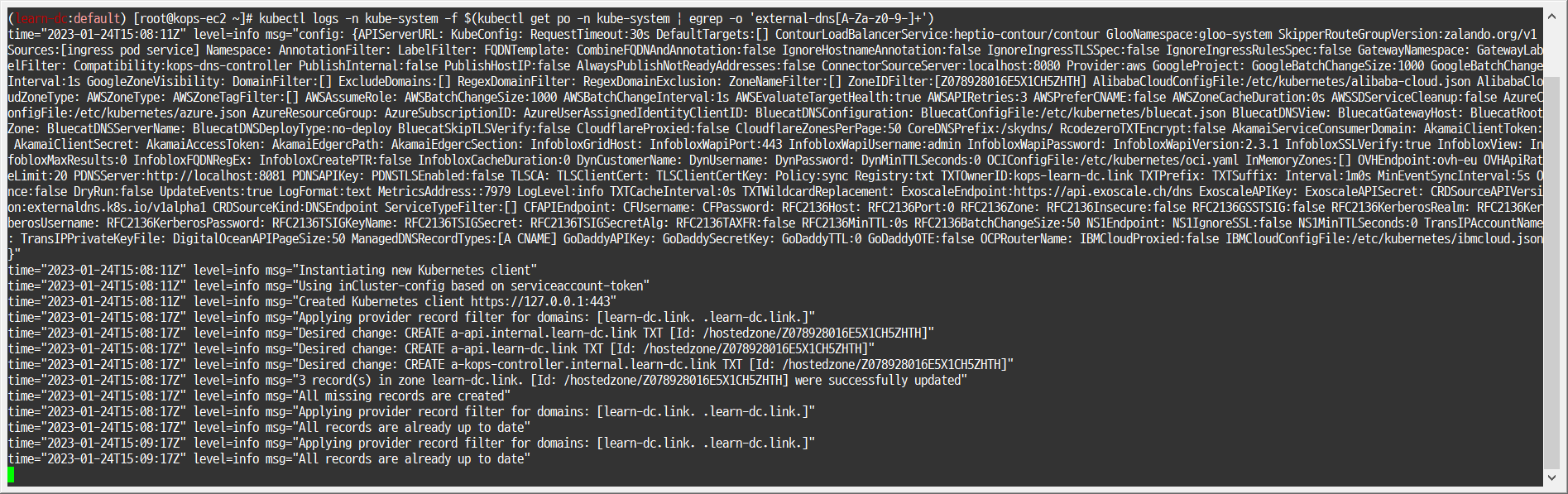

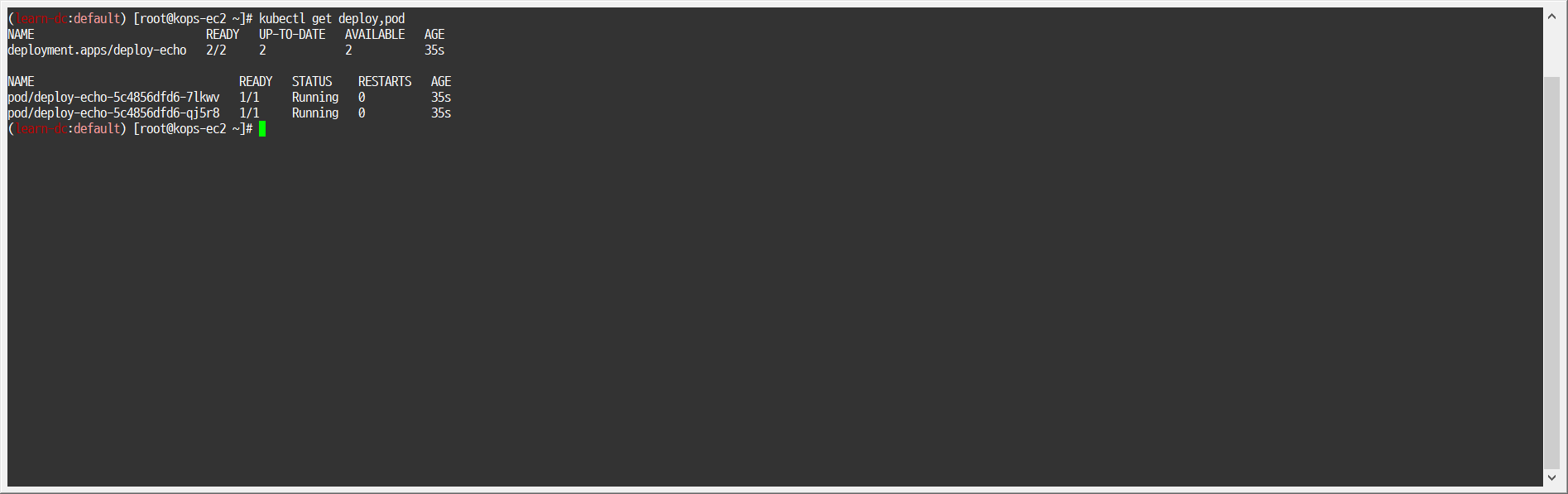

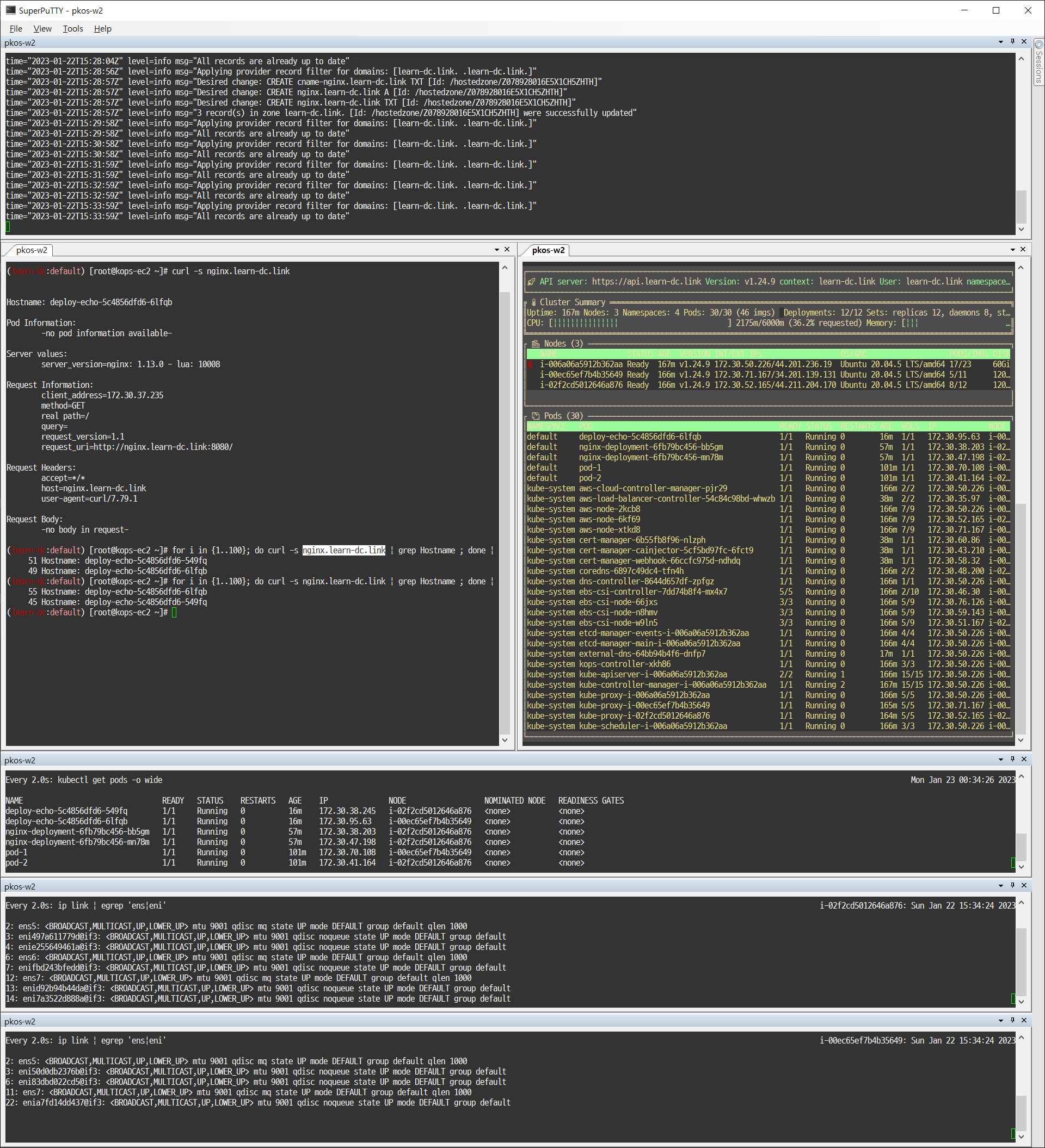

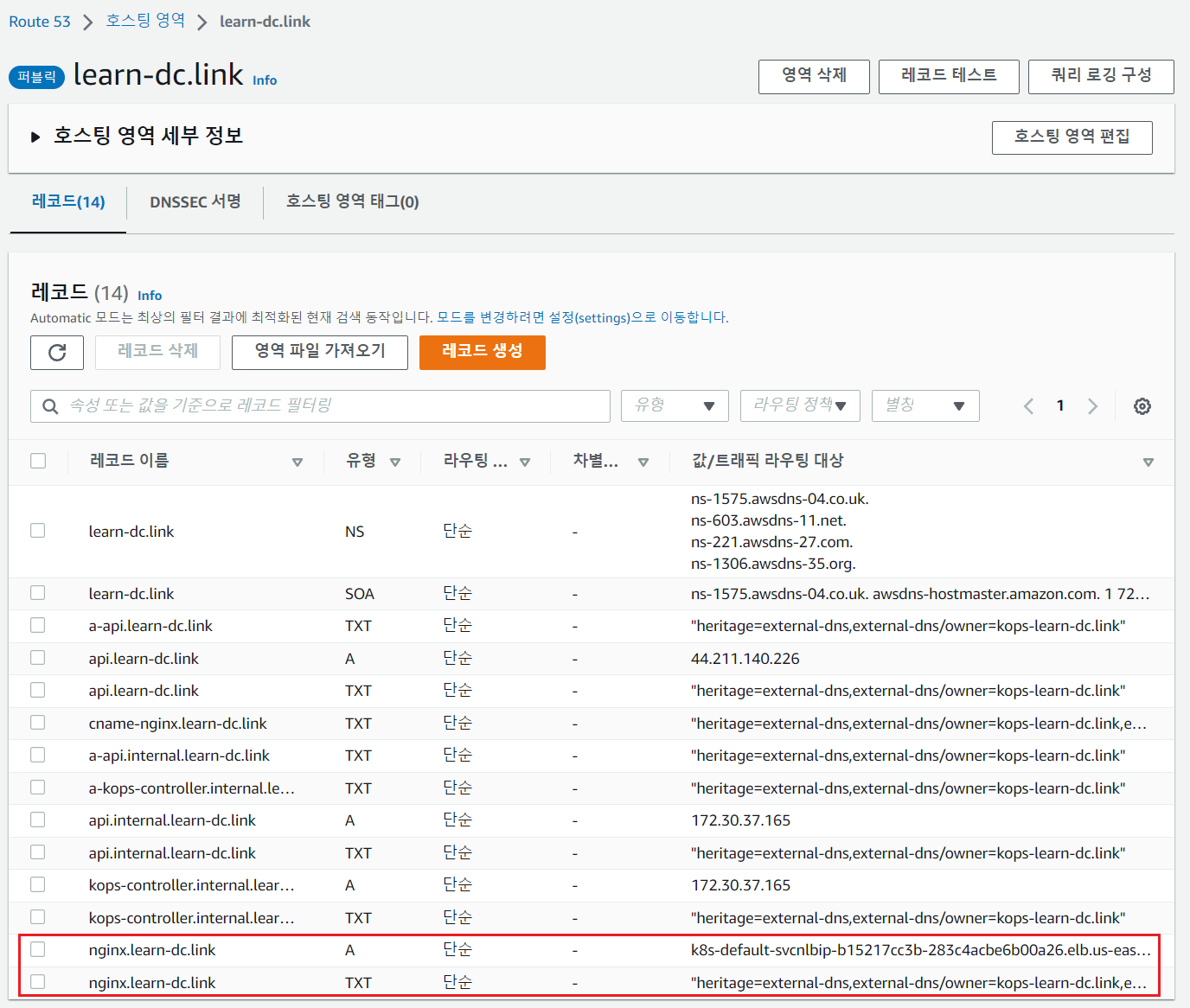

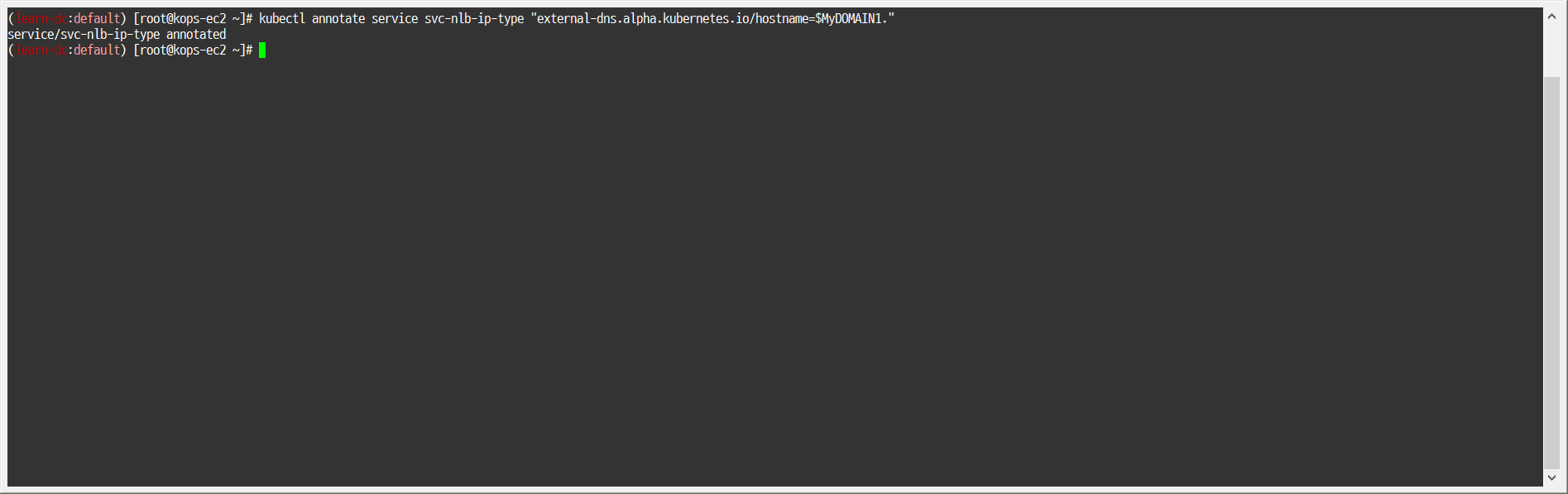

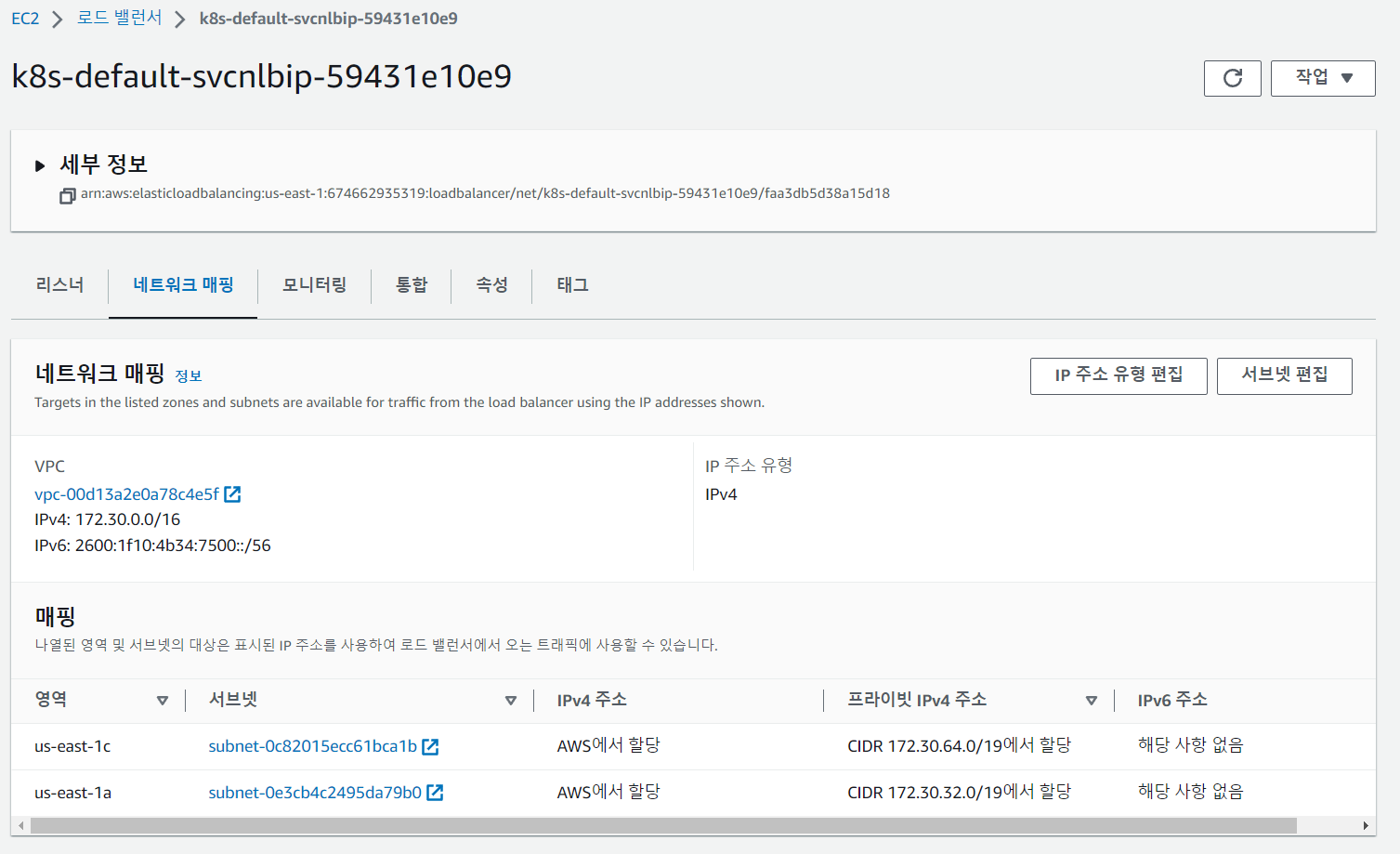

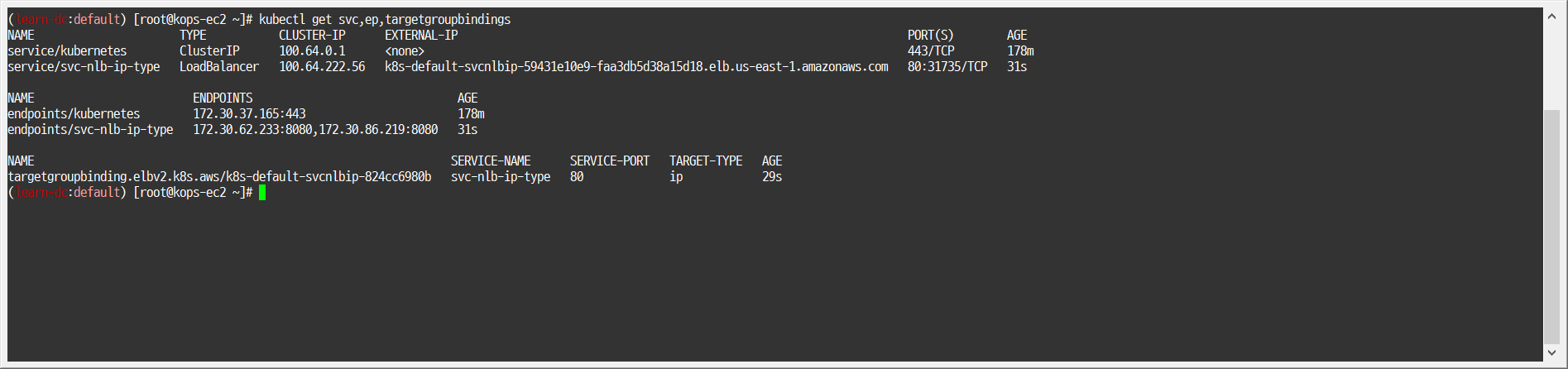

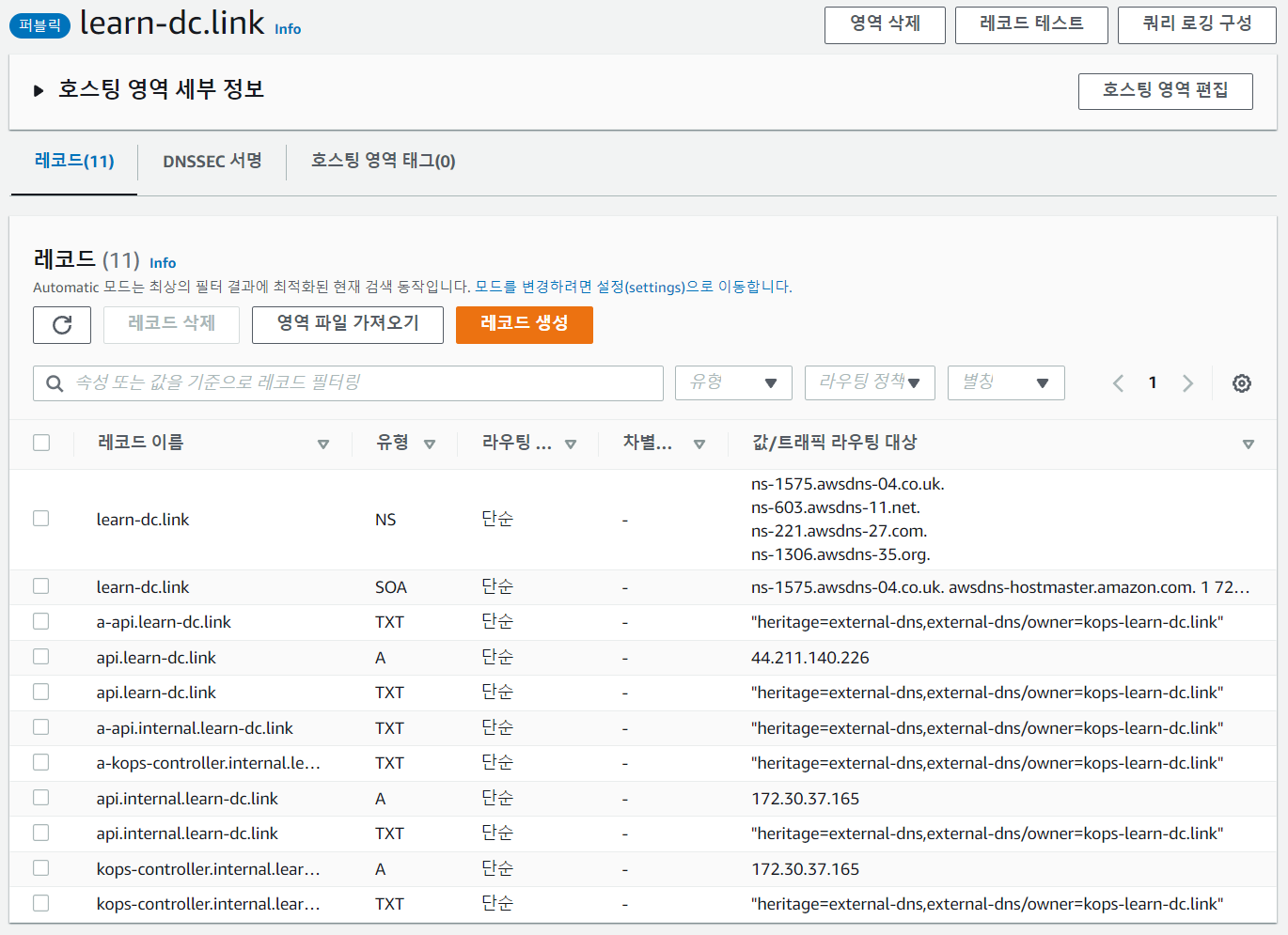

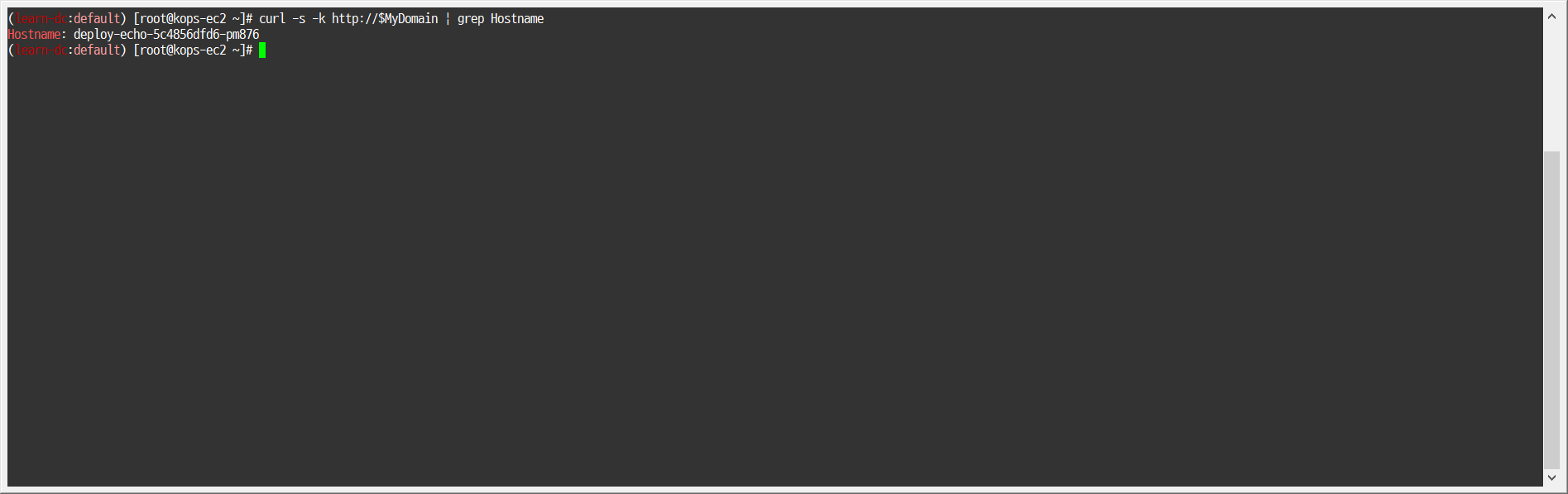

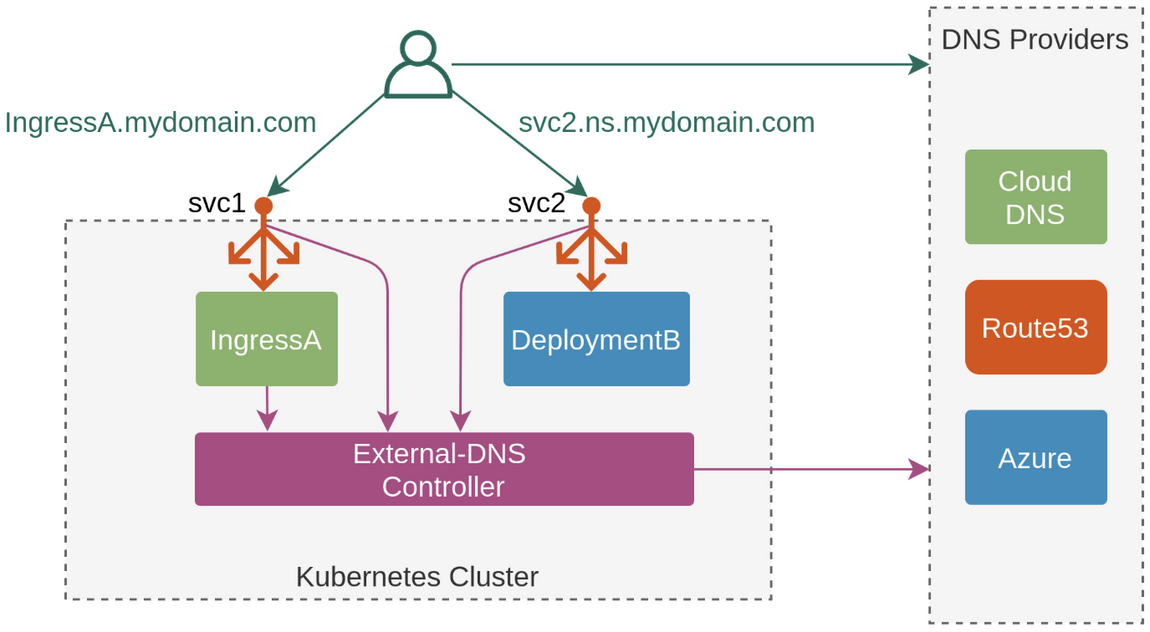

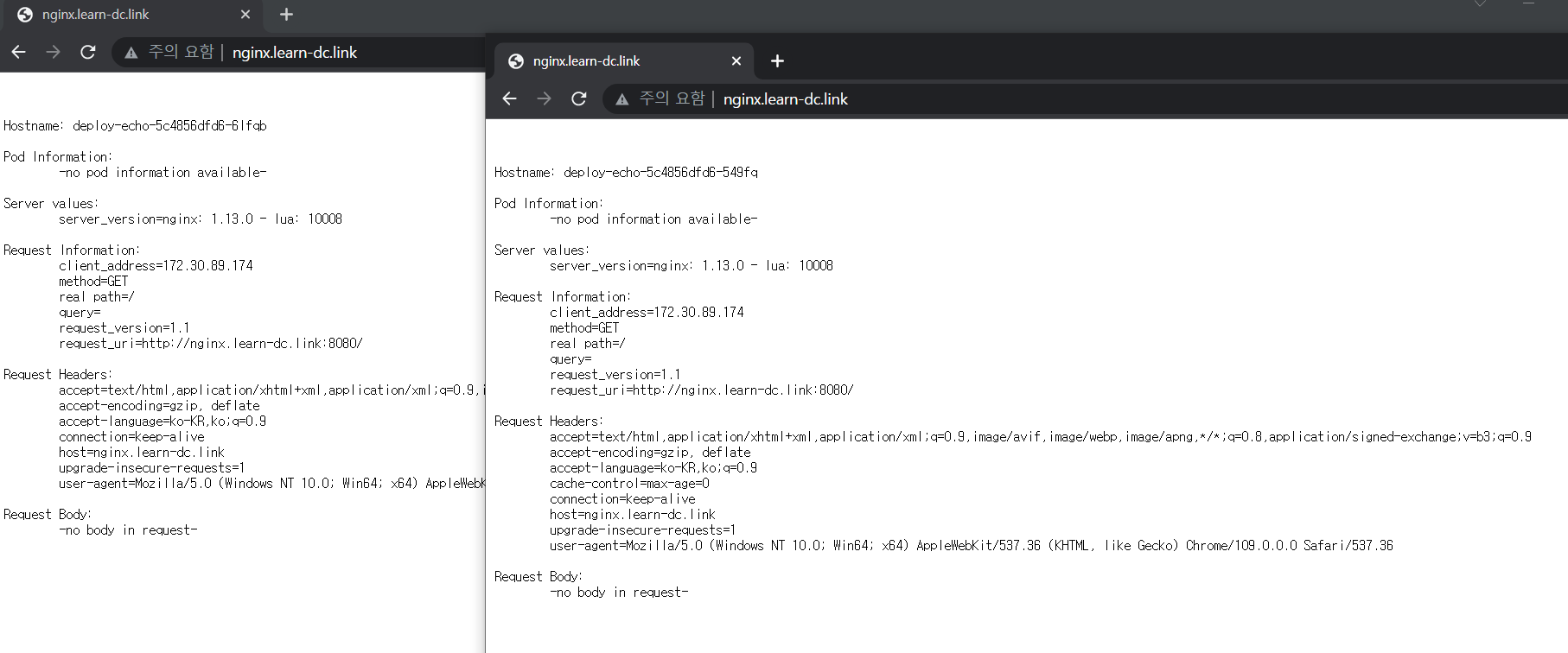

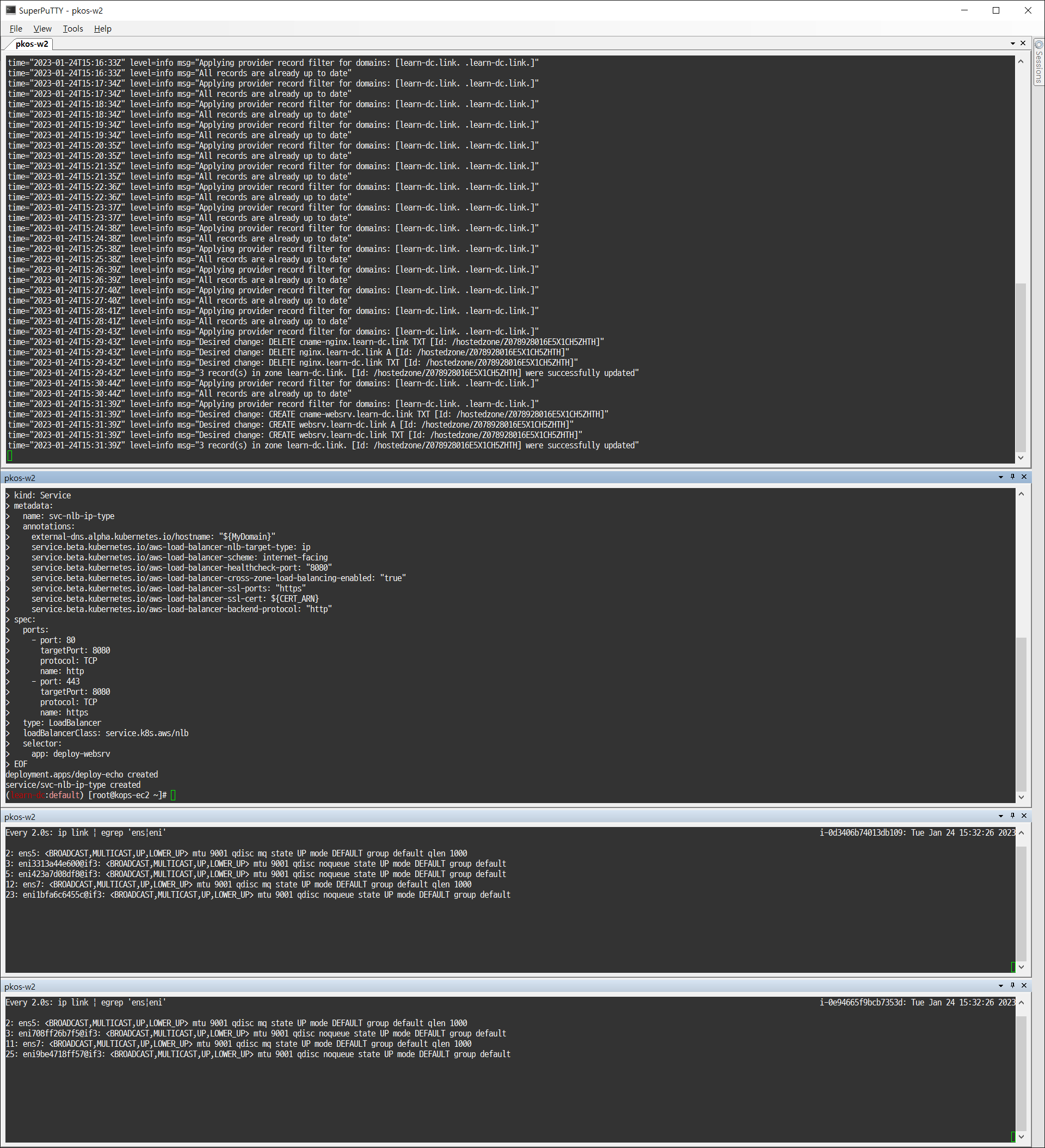

과제 3 - 서비스(NLB)/파드 배포 시 ExternalDNS 설정해서, 각자 자신의 도메인으로 NLB를 통해 애플리케이션(파드)로 접속

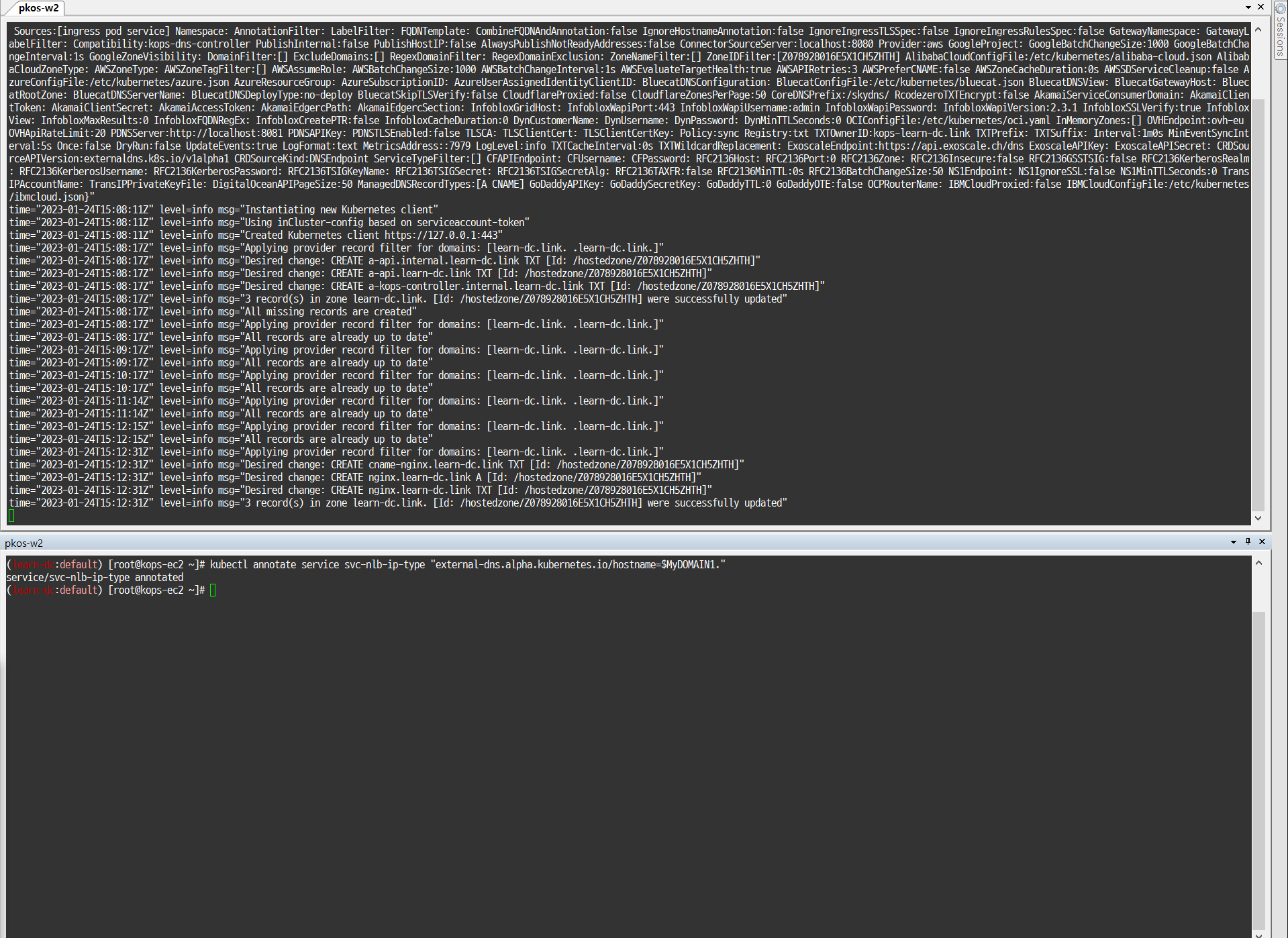

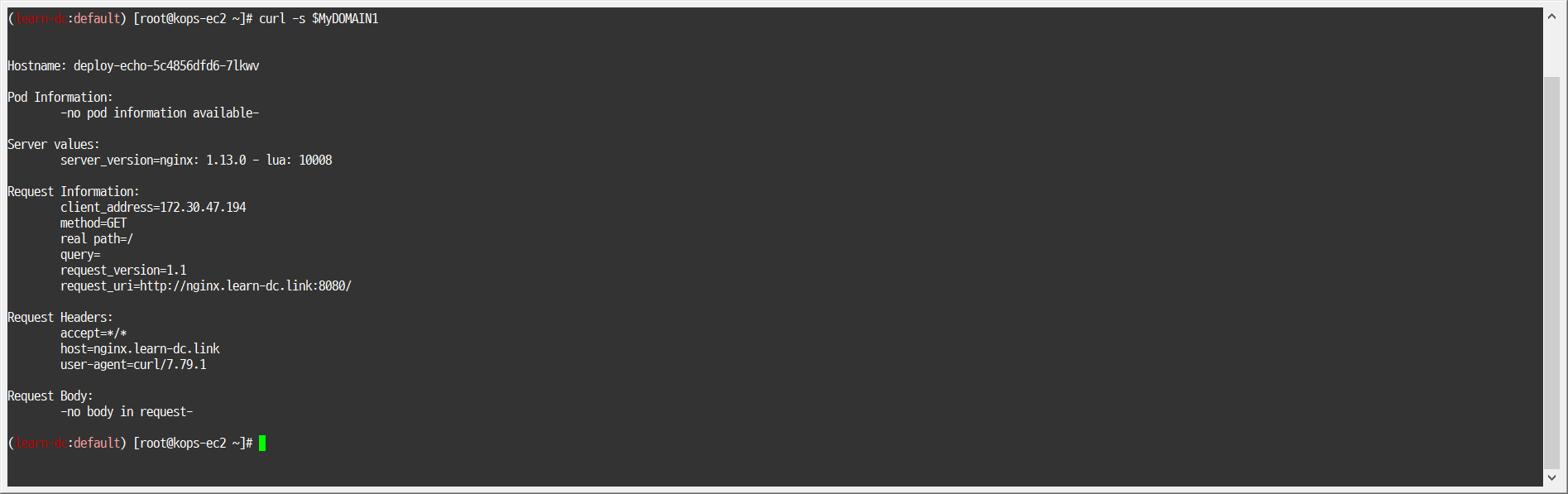

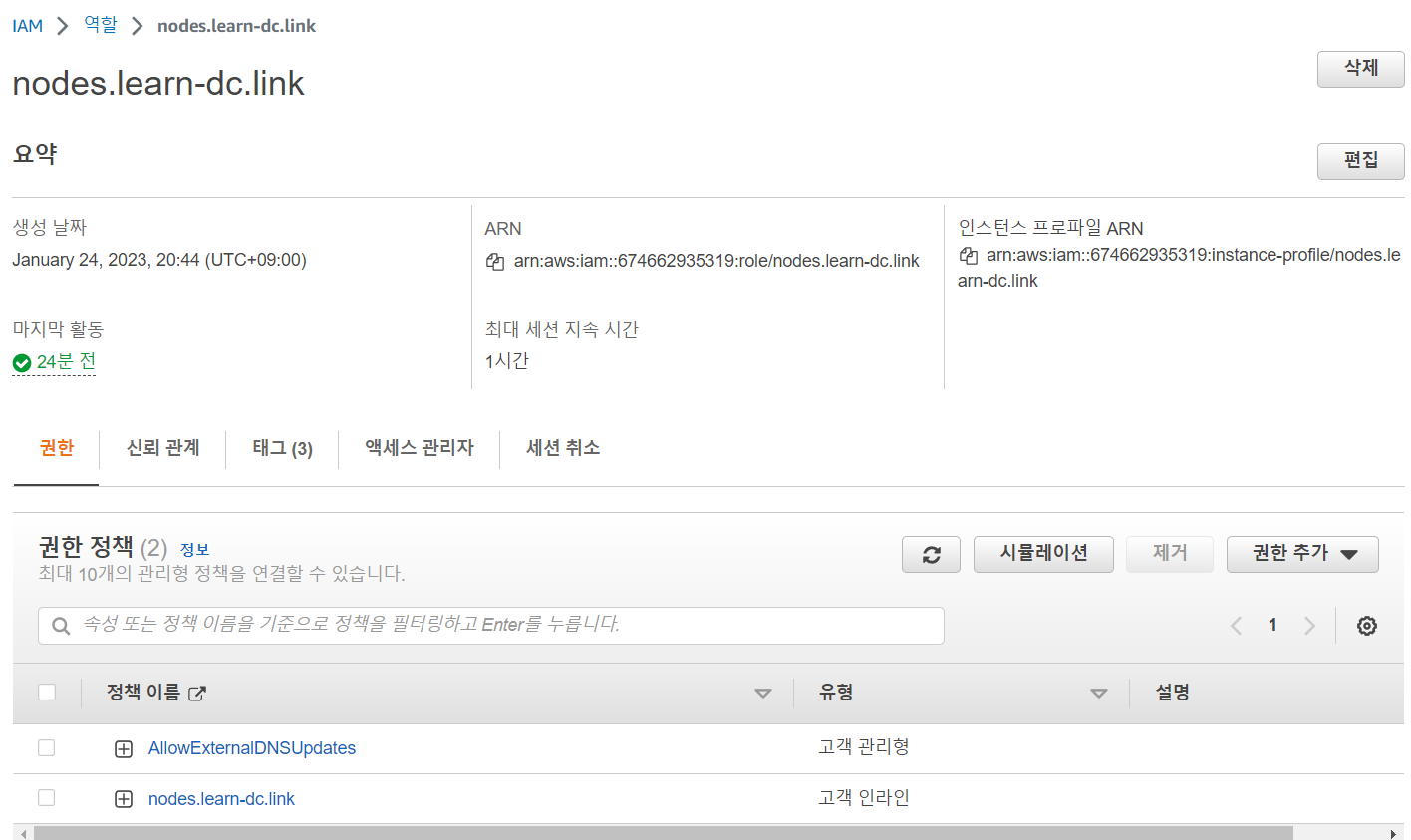

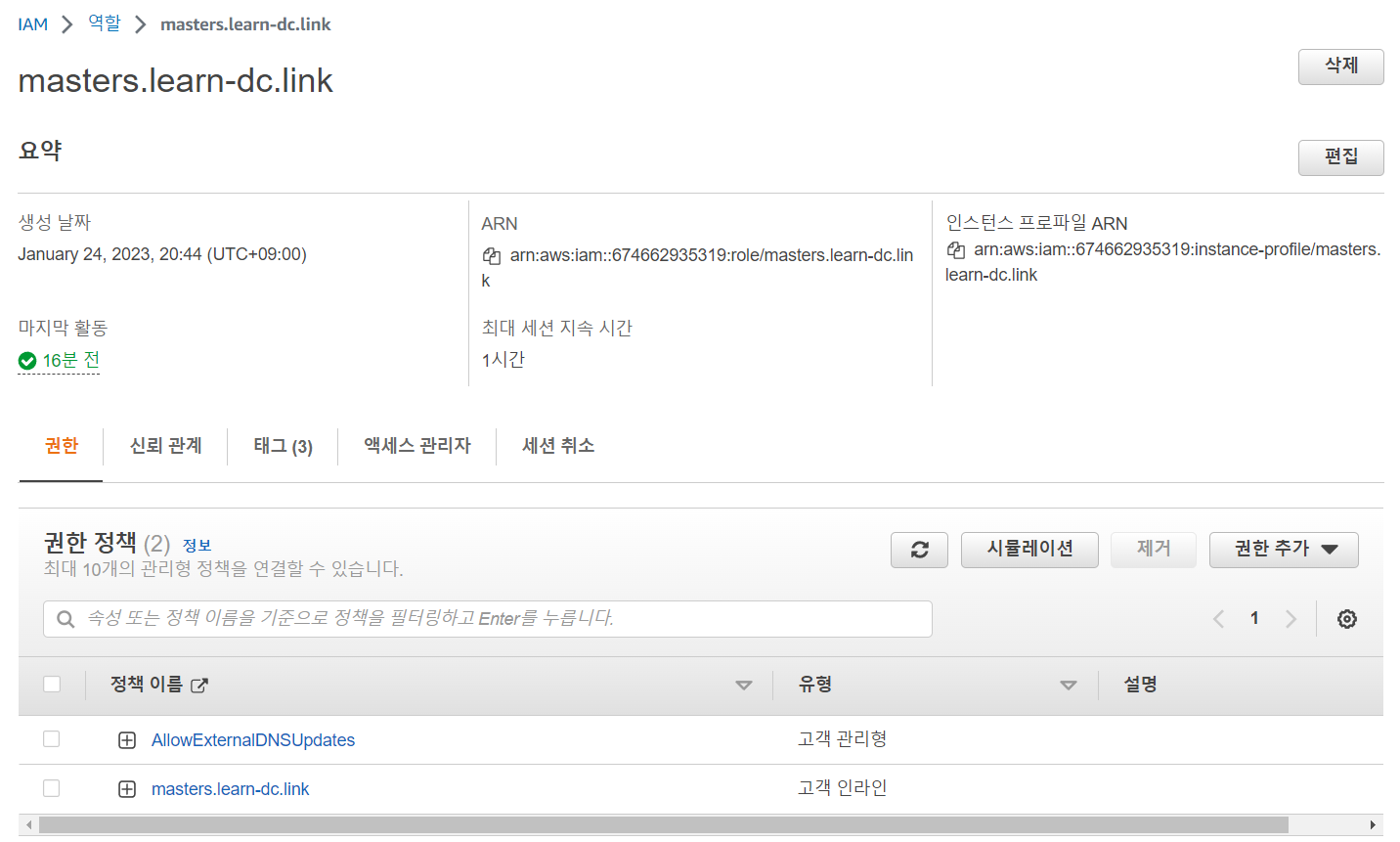

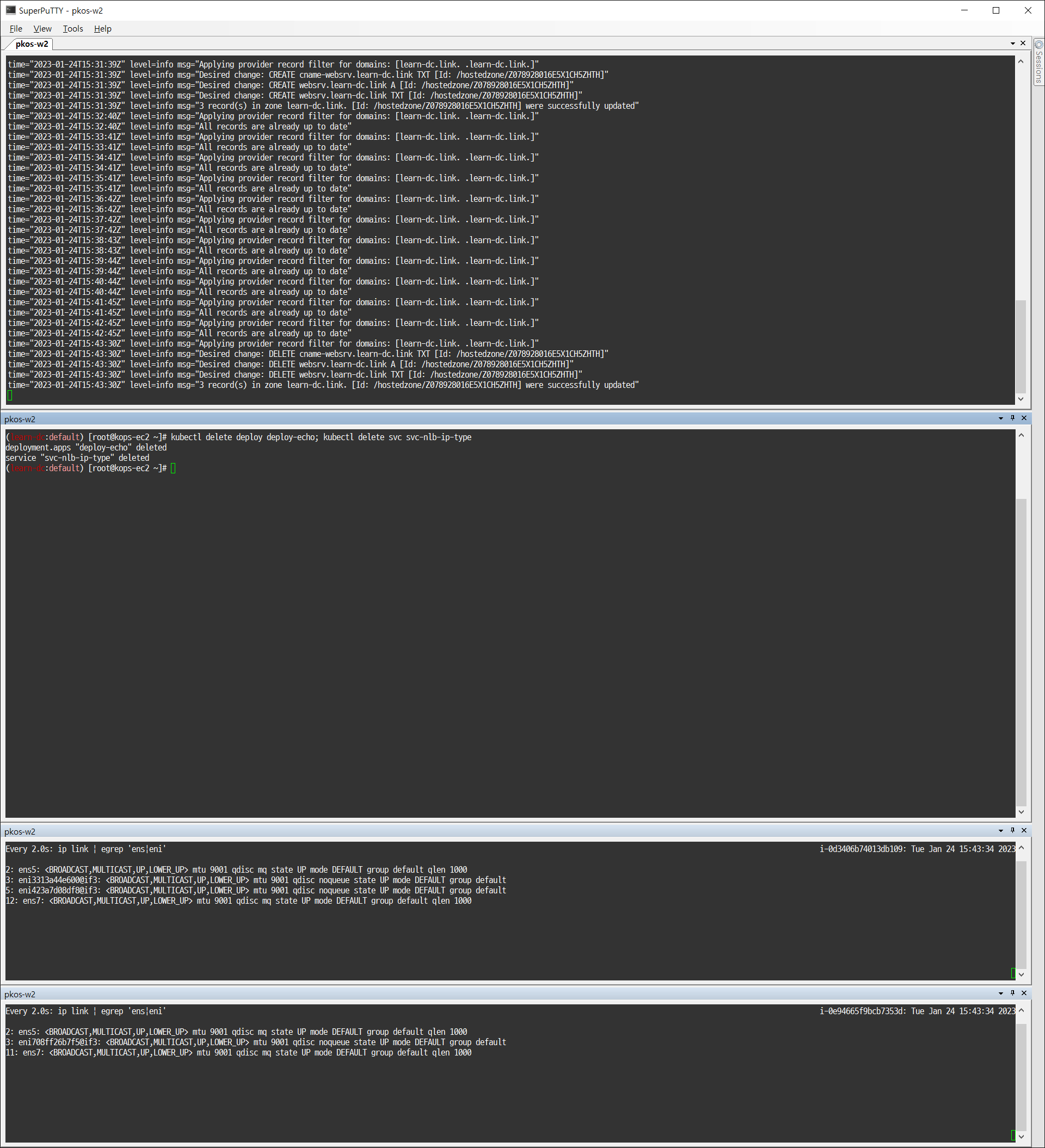

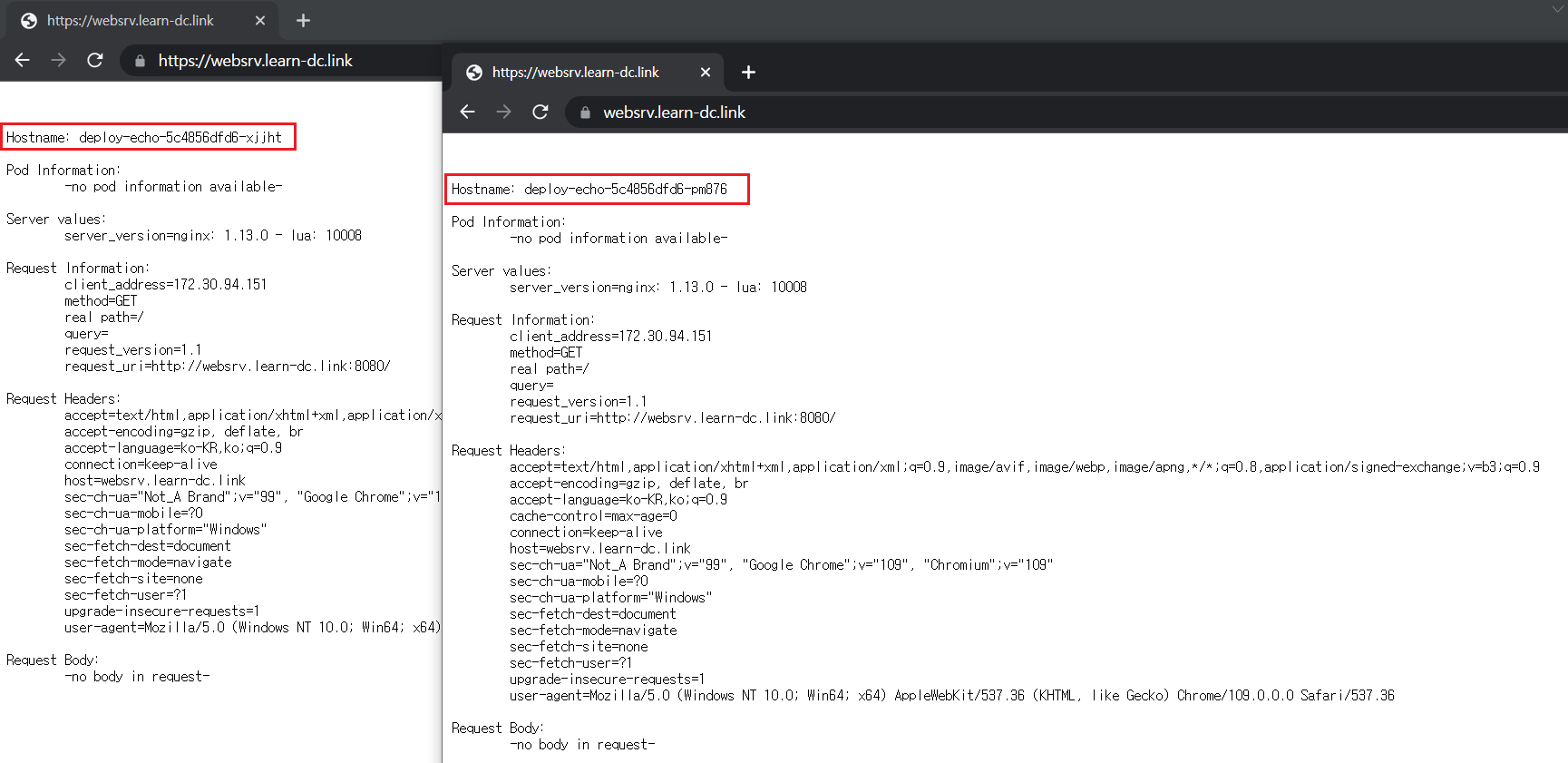

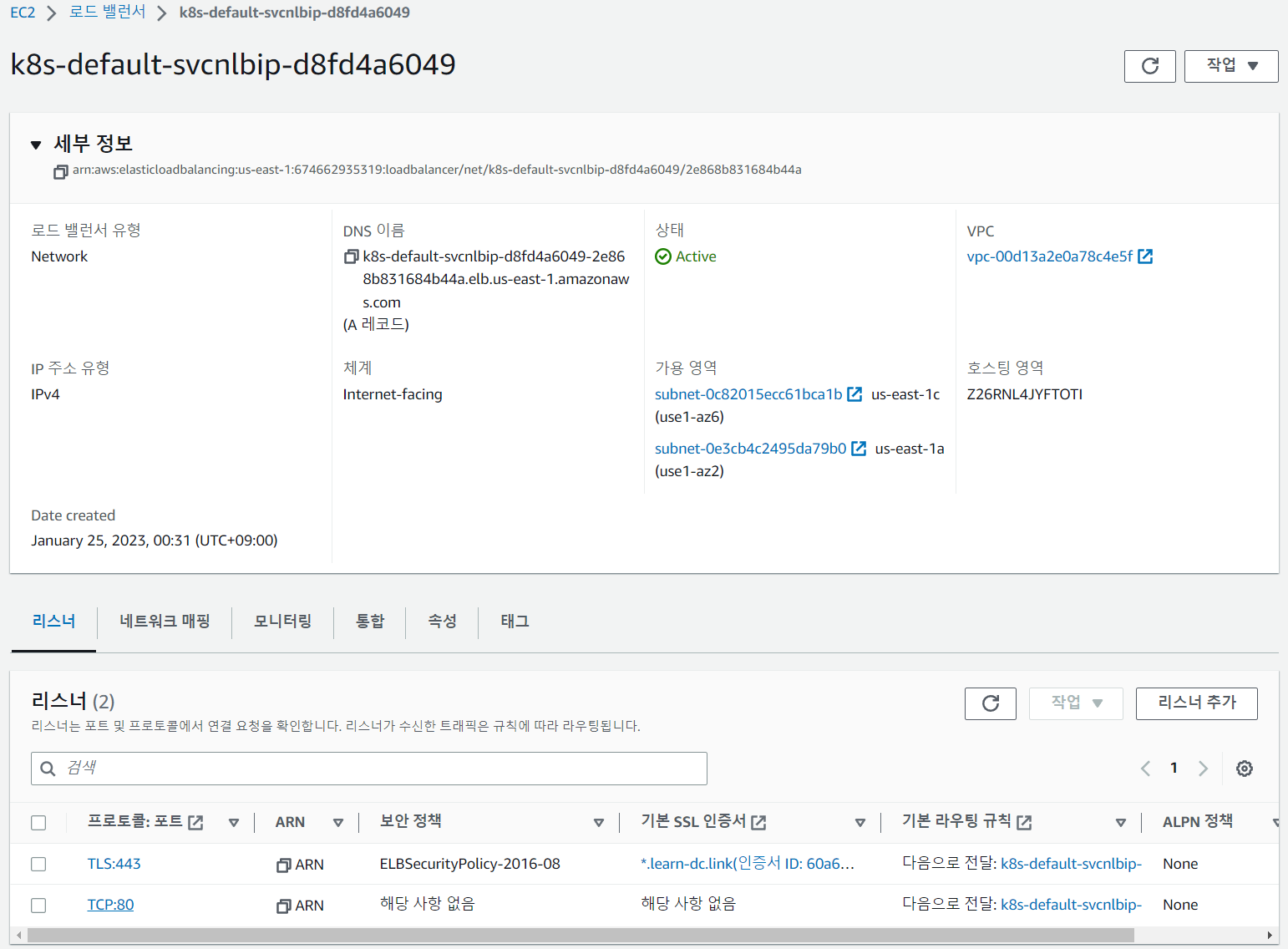

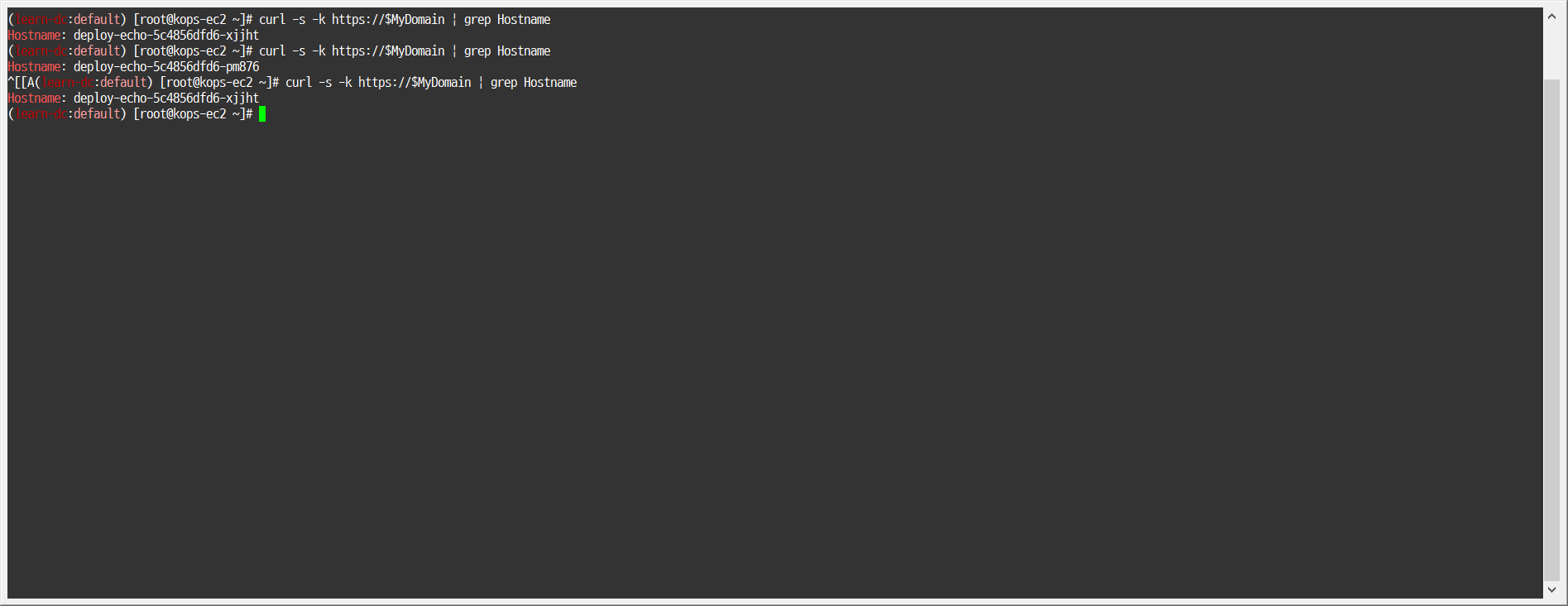

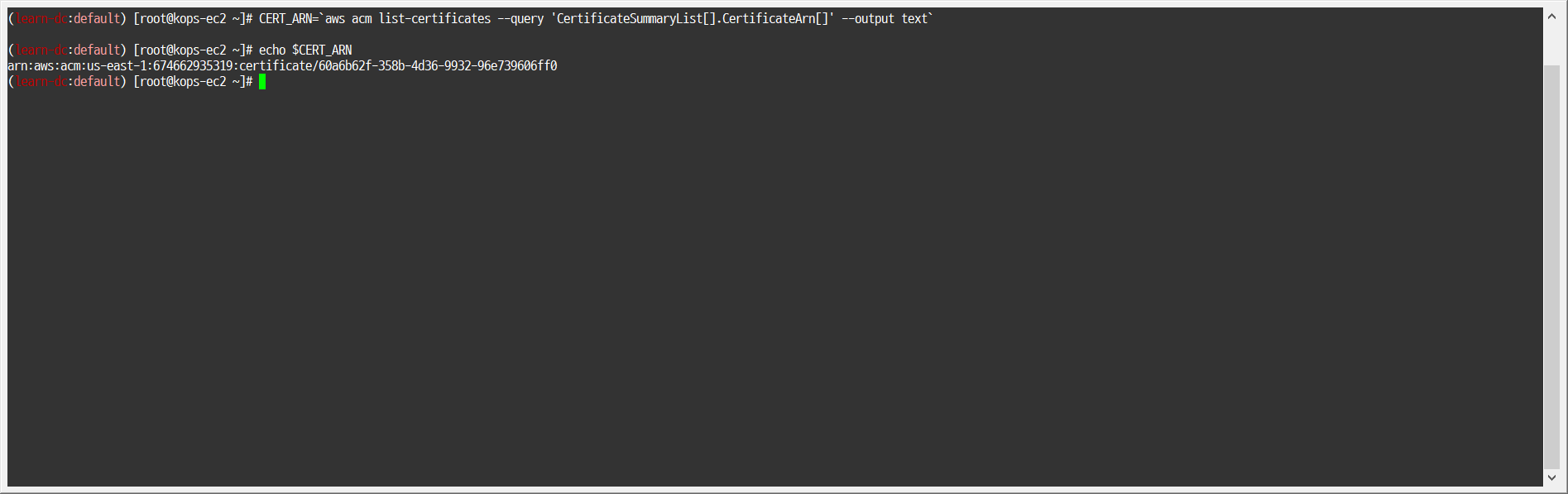

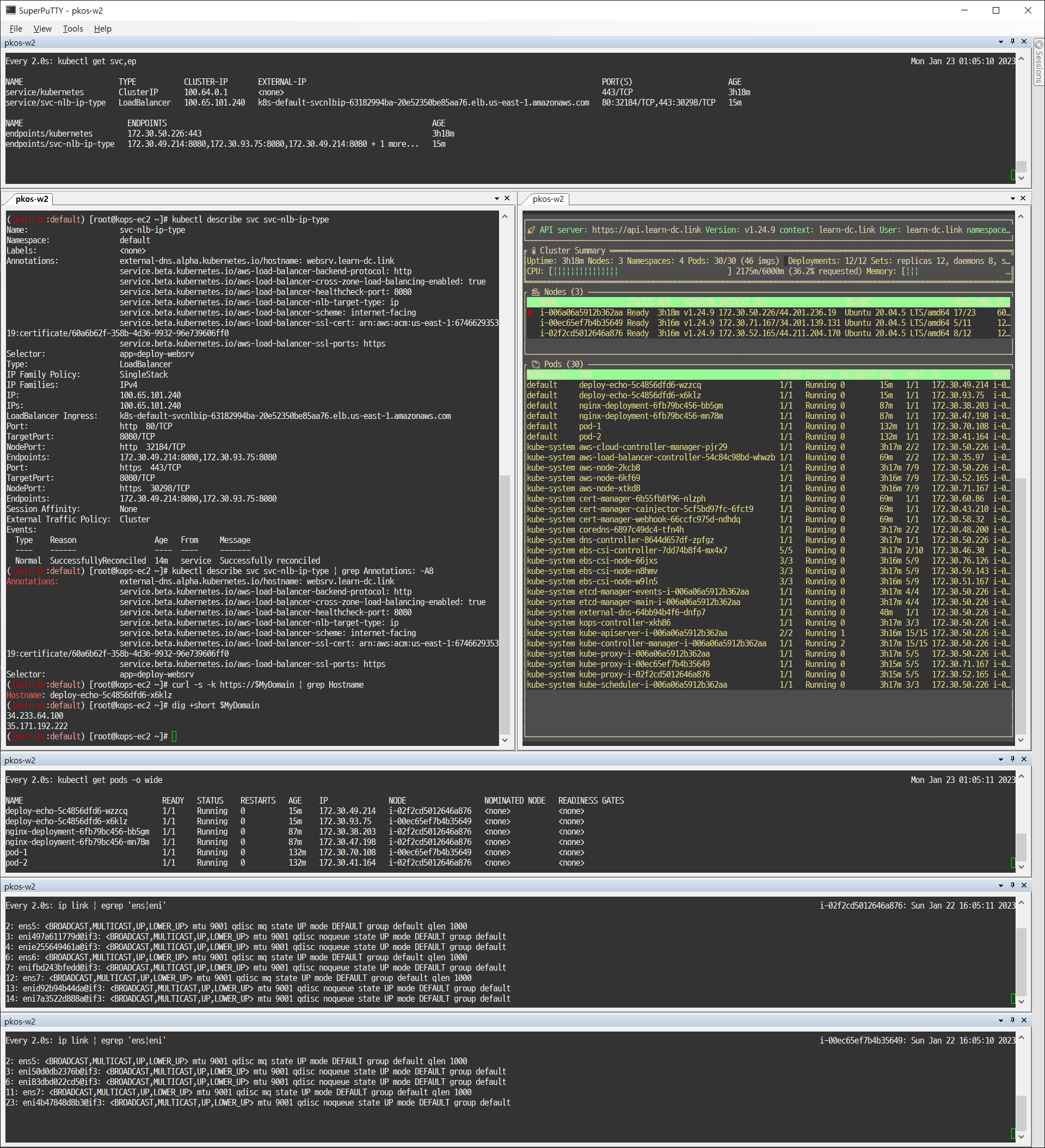

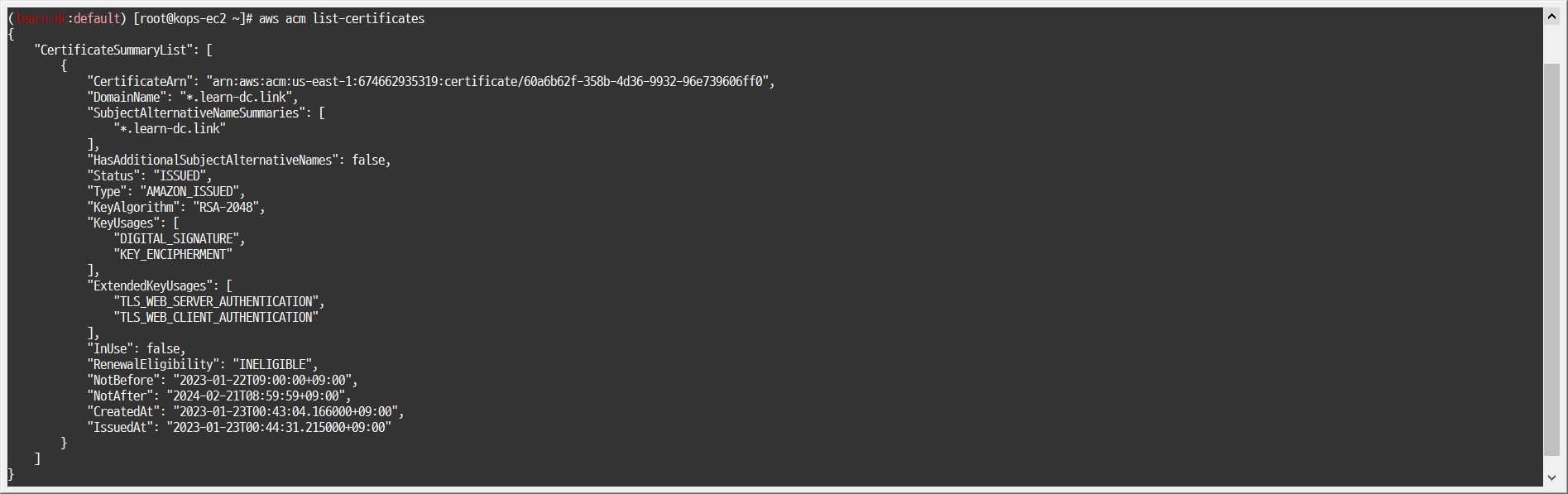

과제 4 - NLB에 TLS 적용하기

1. 실습 환경 세팅

1.1 구성 환경

사전 준비
- AWS 계정, SSH 키 페어, IAM 계정 생성 후 키, S3 버킷
전체 구성도
- 기본 구성 환경은 1주차 내용과 동일
실습 환경 내용
- CloudFormation 스택 실행 시 파라미터를 기입하면, 해당 정보가 반영되어 배포됩니다.
- VPC는 kOps 배포를 위한 EC2가 위치할 MyVPC 1개와 실제 kOps 가 배포되어 구동되는 VPC 1개로 총 2개가 생성됩니다.
- CloudFormation 에 EC2의 UserData 부분(Script 실행)으로 AWS kOps 설치를 진행합니다
- 마스터 노드 1대, 워커 노드는 기본은 2대로 구성됩니다

1.2 실습 환경

본 실습은 미국 동부(버지니아 북부) us-east-1 에서 진행됩니다.

1.2.1 S3 버킷 생성

S3 URL 접속
- https://s3.console.aws.amazon.com/s3/buckets?region=us-east-1

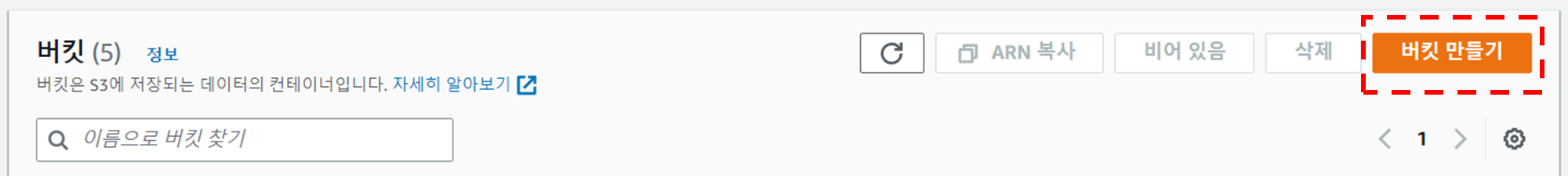

버킷 만들기 버튼 클릭
버킷 만들기
- 버킷 이름 설정 후 기본 설정 그대로 버킷 만들기 버튼 클릭
  - 버킷 이름 : 20230124-learn-s3-mybucket

1.2.2 Cloud Formation을 이용한 kOps 생성(이하 배포)

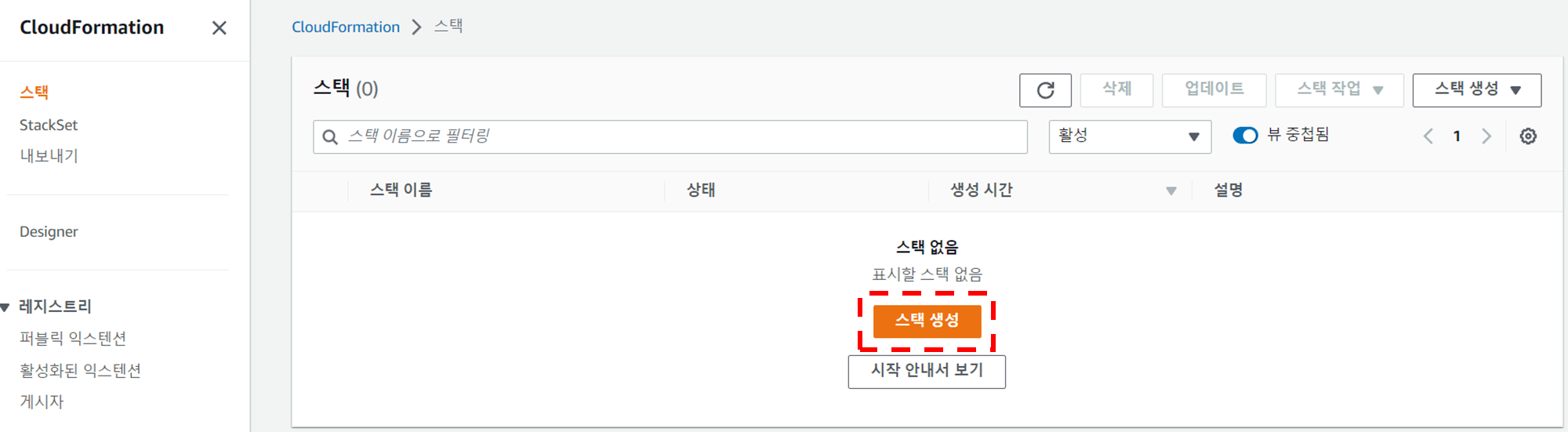

Cloud Formation URL 접속 및 스택 생성 버튼 클릭
- https://us-east-1.console.aws.amazon.com/cloudformation/home?region=us-east-1#/stacks

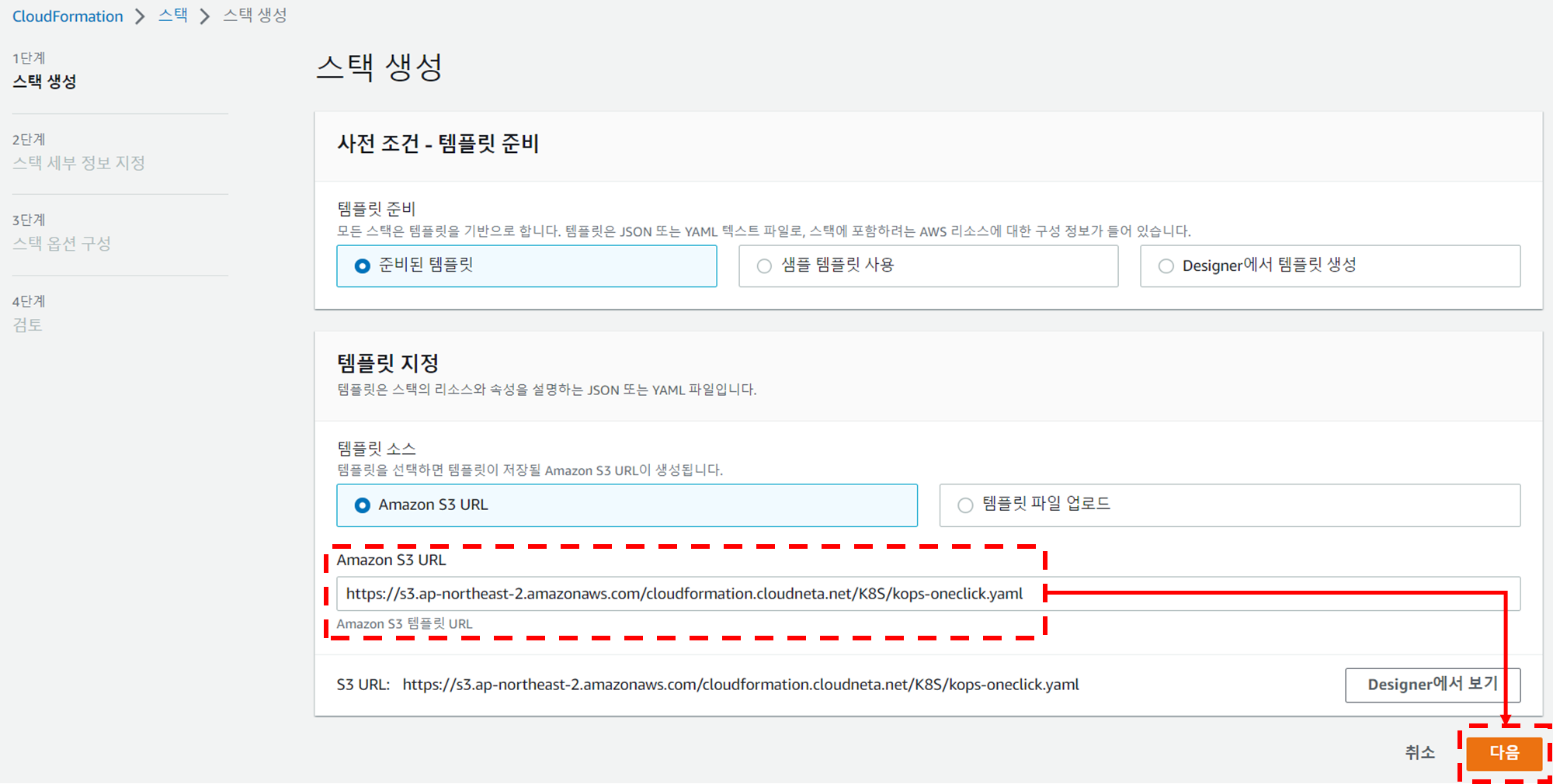

스택 생성 - 1단계 스택 생성
- 템플릿 소스 URL 입력 - Amazon S3 URL
  - https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/kops-oneclick.yaml

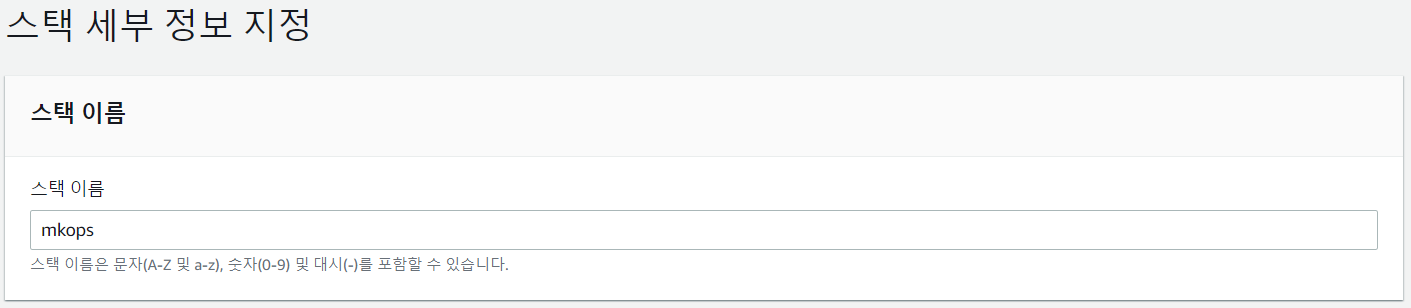

스택 생성 - 2단계 스택 세부 정보 지정
- 스택 이름
  - 스택 이름 : mkops
- 파라미터

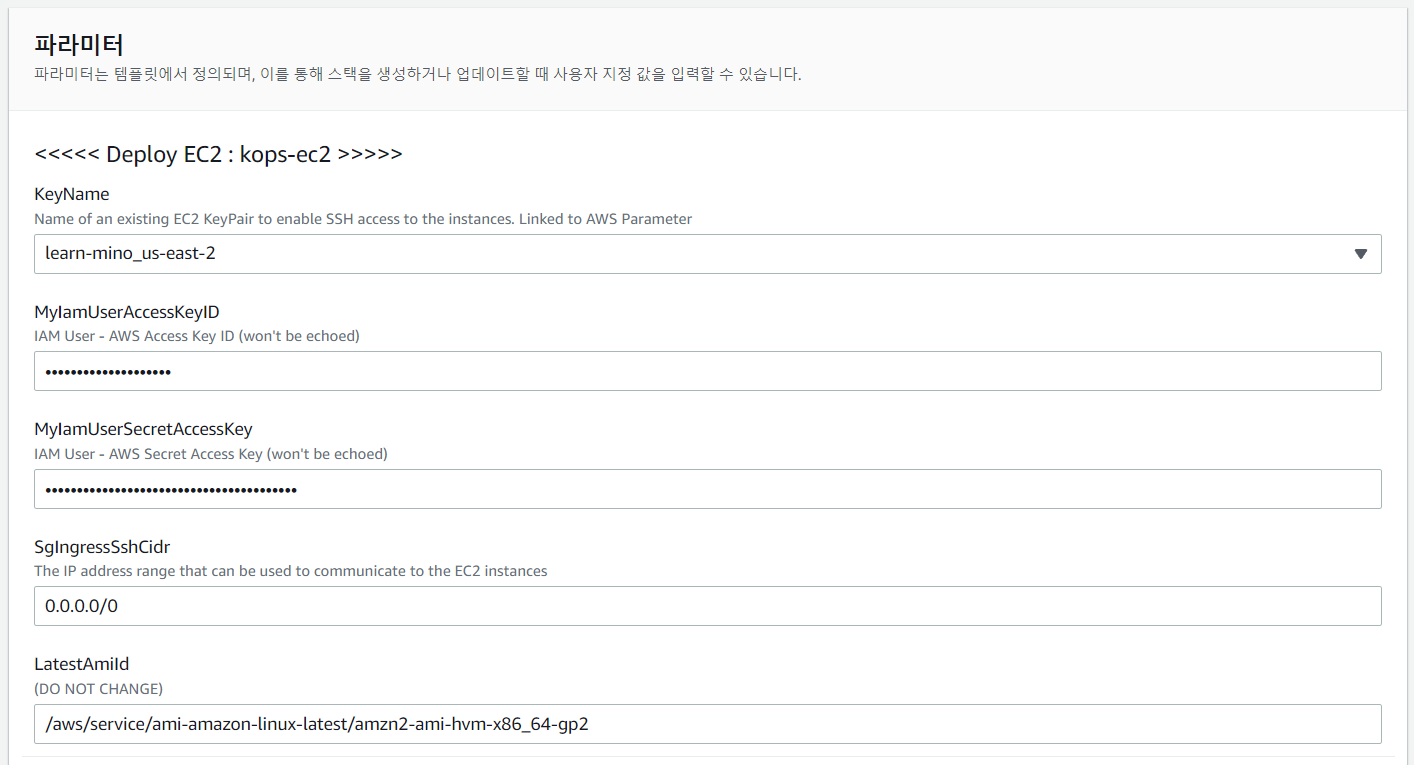

  - ««< Deploy EC2 : kops-ec2 »»>
    - 설정 설명
      - KeyName : kops-ec2에 SSH 접속을 위한 SSH 키페어 선택 <- 미리 SSH 키 생성 해두자!
      - MyIamUserAccessKeyID : 관리자 수준의 권한을 가진 IAM User의 액세스 키ID 입력
      - MyIamUserSecretAccessKey : 관리자 수준의 권한을 가진 IAM User의 시크릿 키ID 입력 <- 노출되지 않게 보안 주의
      - SgIngressSshCidr : kops-ec2에 SSH 접속 가능한 IP 입력 (집 공인IP/32 입력), 보안그룹 인바운드 규칙에 반영됨
      - LatestAmiId : kops-ec2에 사용할 AMI는 아마존리눅스2 최신 버전 사용, 기본값 그대로 사용
    - 설정 내용
      - 사용자 설정 입력

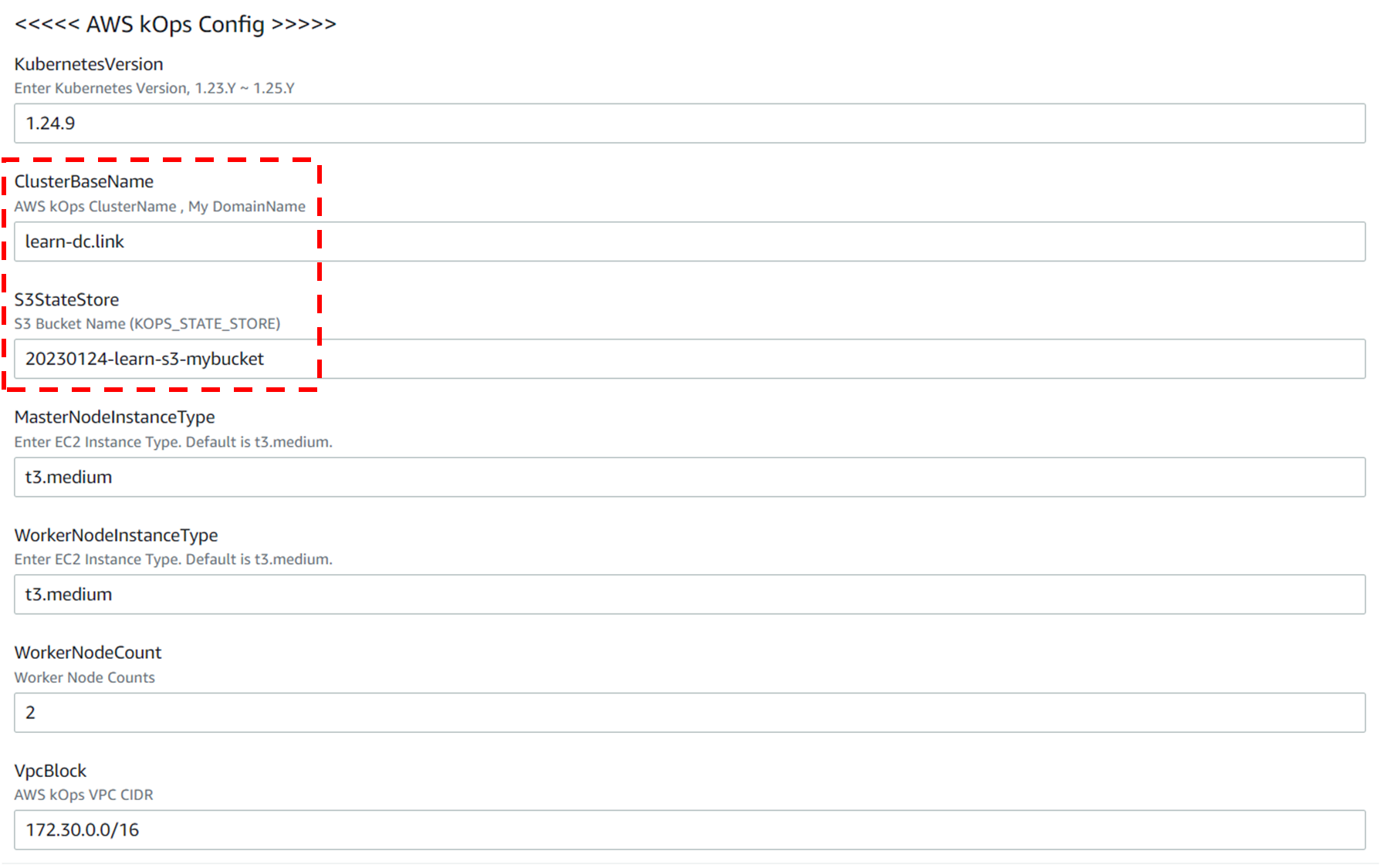

  - ««< AWS kOps Config »»>
    - 설정 설명
      - KubernetesVersion : 쿠버네티스 설치 버전 (기본 v1.24.9) ⇒ 변경 가능
      - ClusterBaseName : kOps 클러스터 이름이며, 사용하게될 도메인 이름이다. ‘퍼블릭 도메인’ or ‘프라이빗 도메인’ or ‘Gossip DNS’ 가능
      - S3StateStore : kOps 클러스터의 설정/상태 정보가 저장될 S3 버킷의 이름을 지정 ← 미리 S3 버킷을 생성 해두자!
      - MasterNodeInstanceType & WorkerNodeInstanceType: 마스터(기본 t3.medium) & 워커 노드 EC2 인스턴스의 타입 (기본 t3.medium) ⇒ 변경 가능
      - WorkerNodeCount : 워커노드의 갯수를 입력 ⇒ 변경 가능
      - VpcBlock : kOps 배포되고 동작할 VPC 네트워크 대역, 기본값 그대로 사용
    - 설정 내용
      - 다음 설정 외 기본 설정 사용

        ClusterBaseName

        learn-dc.link

        S3StateStore : 위에 생성한 버킷 명칭 입력

        20230124-learn-s3-mybucket

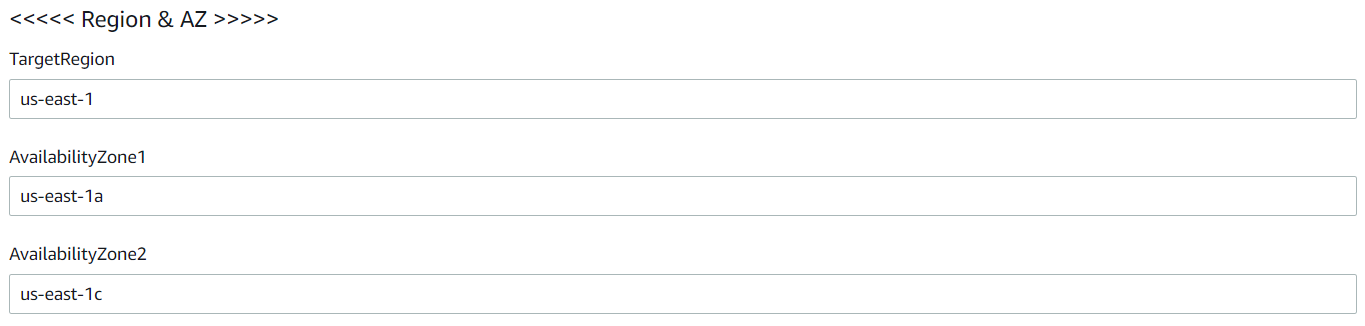

  - ««< Region AZ »»>
    - 설정 설명
      - TargetRegion : kOps를 배포할 리전
      - AvailabliltyZone1 : kOps를 배포할 리전의 가용 영역
      - AvailabliltyZone2 : kOps를 배포할 리전의 가용 영역
    - 설정 내용
      - TargetRegion : us-east-1
      - AvailabliltyZone1 : us-east-1a
      - AvailabliltyZone2 : us-east-1c
- 다음 버튼 클릭
스택 생성 - 3단계 스택 옵션
- 기본 설정 그대로 다음 버튼 클릭
스택 생성 - 4단계 mkops 검토
- 기본 설정 그대로 전송 버튼 클릭
스택 생성 확인 및 접속 IP 확인

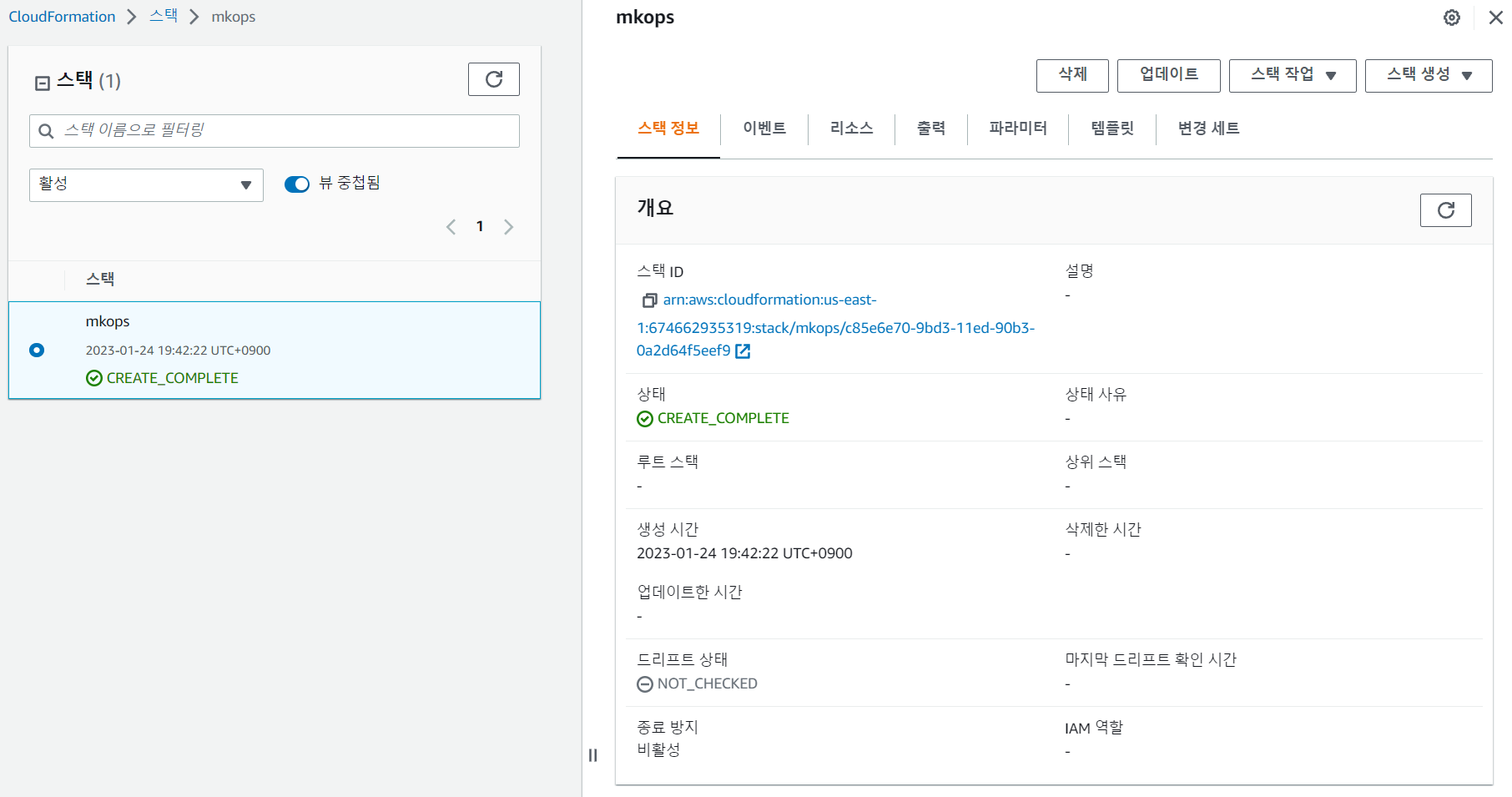

- 스택 생성 확인

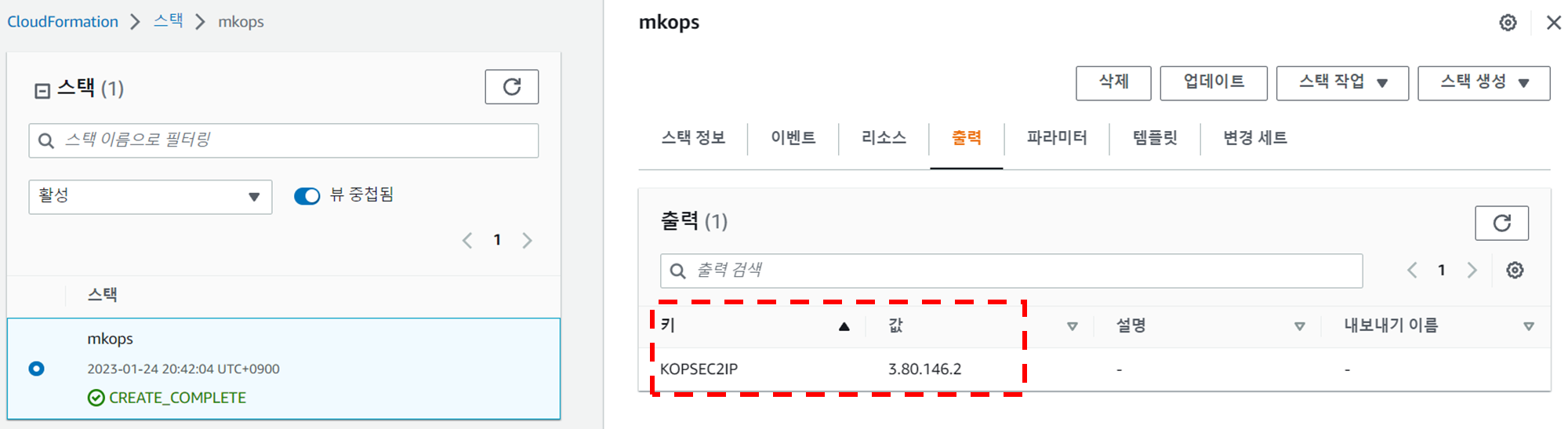

- 접속 IP 확인
  - KOPSEC2IP : 3.80.146.2

1.2.3 kOps 배포 확인

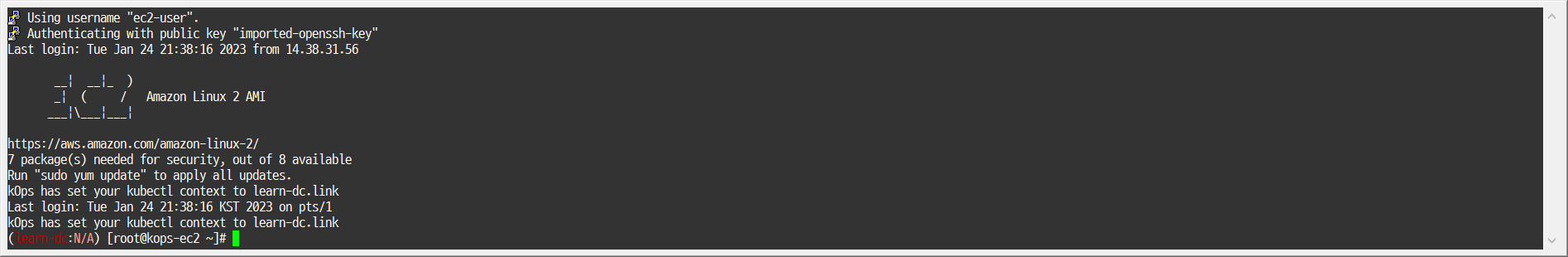

1. 접속 후 기본 설정

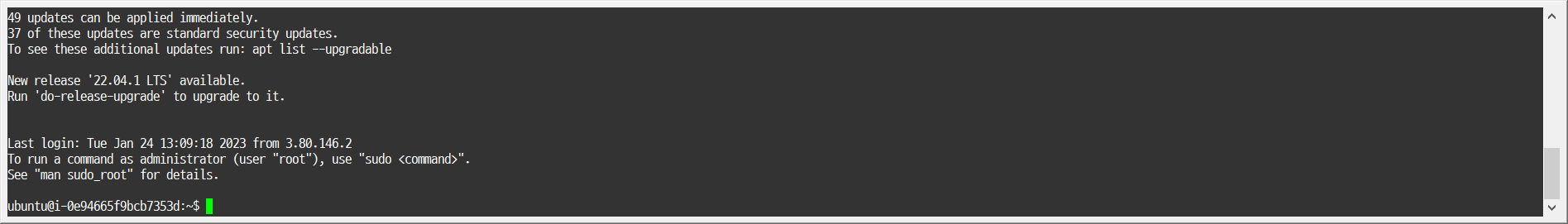

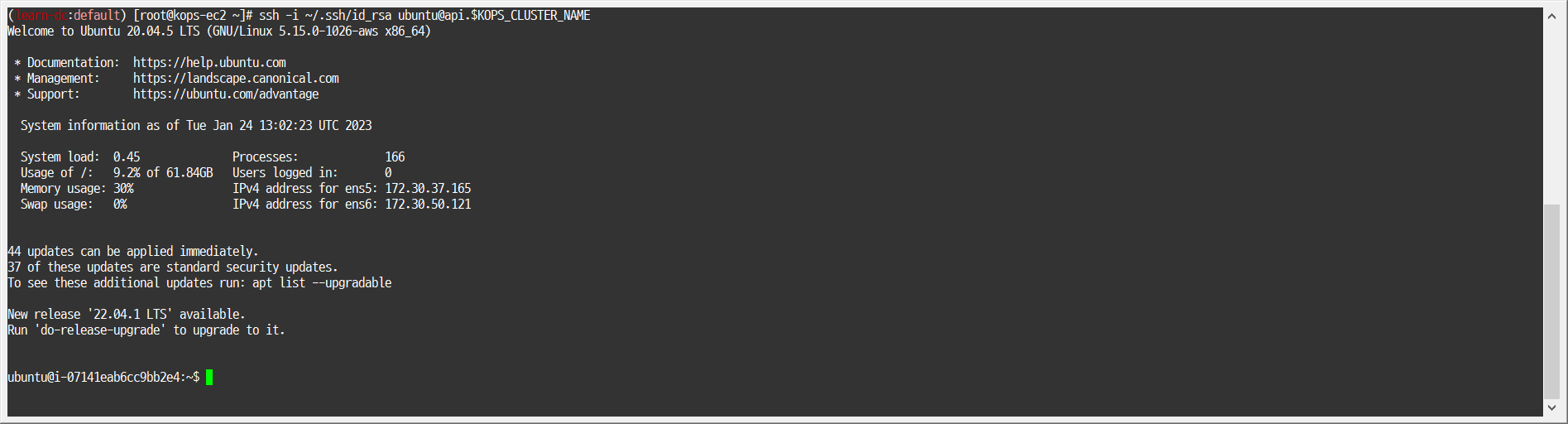

마스터노드 SSH 접속 - Putty

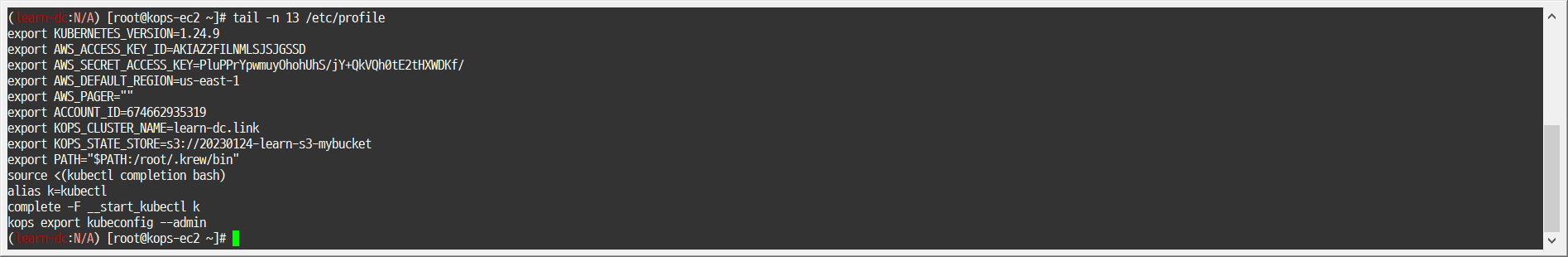

kOps 기본 인증 : /etc/profile 에 적용되어 있음

1

tail -n 13 /etc/profile
1

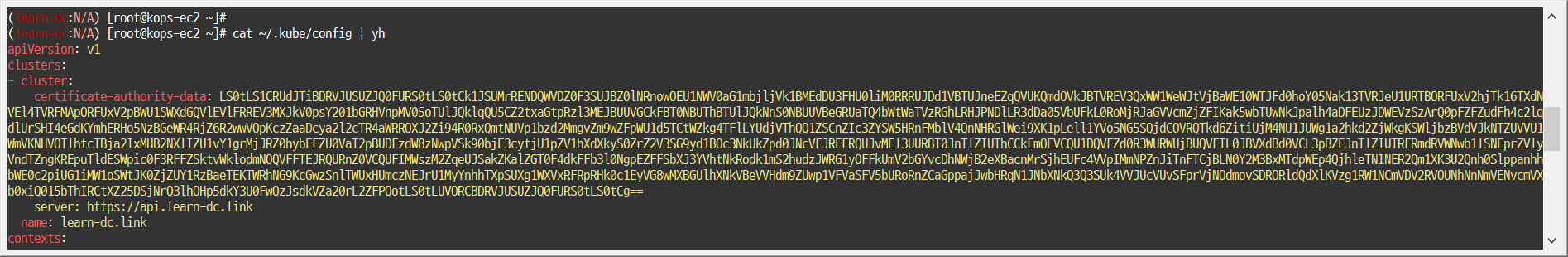

cat ~/.kube/config | yh

설치 확인
- 1

  kops validate cluster --wait 10m

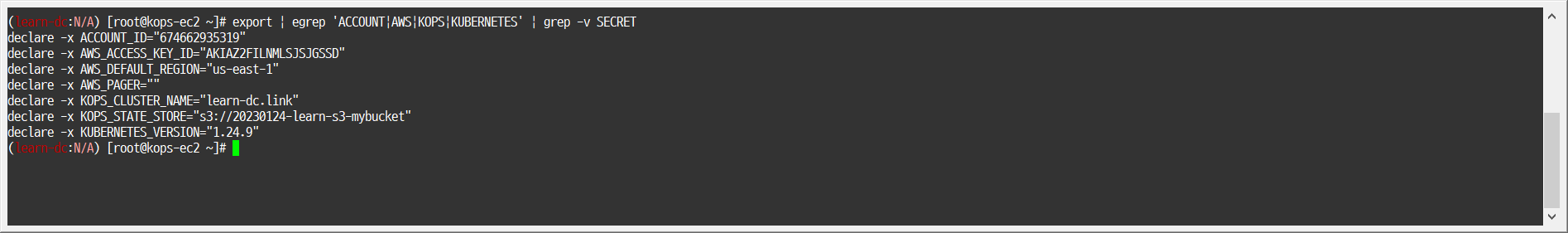

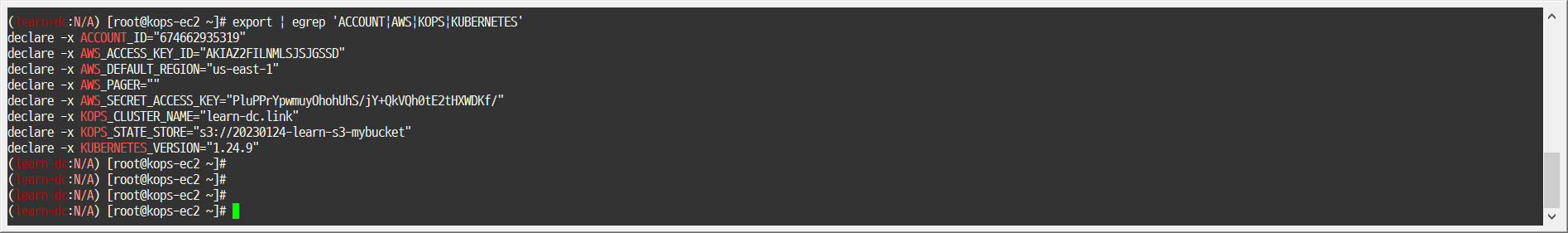

환경변수 정보 확인

1

export | egrep 'ACCOUNT|AWS|KOPS|KUBERNETES'

1

export | egrep 'ACCOUNT|AWS|KOPS|KUBERNETES' | grep -v SECRET

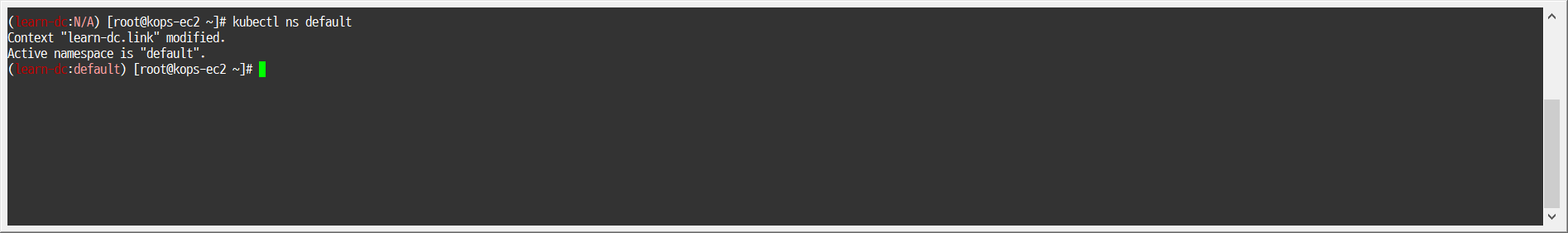

default 네임스페이스 적용
- 1

  kubectl ns default

2. kOps 정보 확인

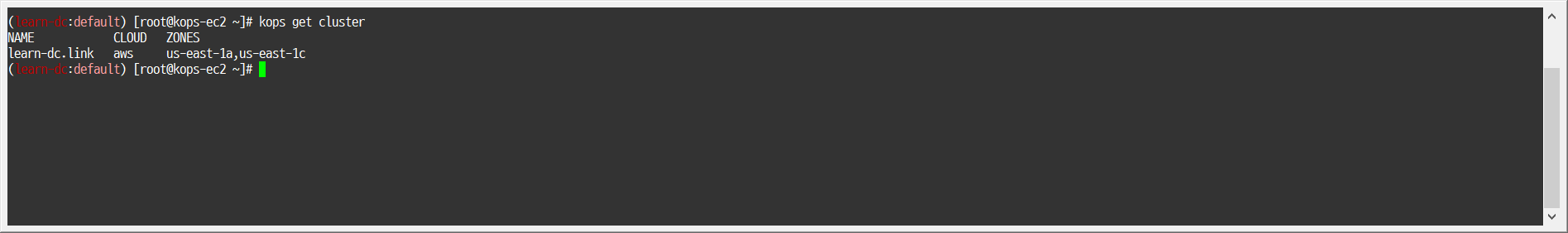

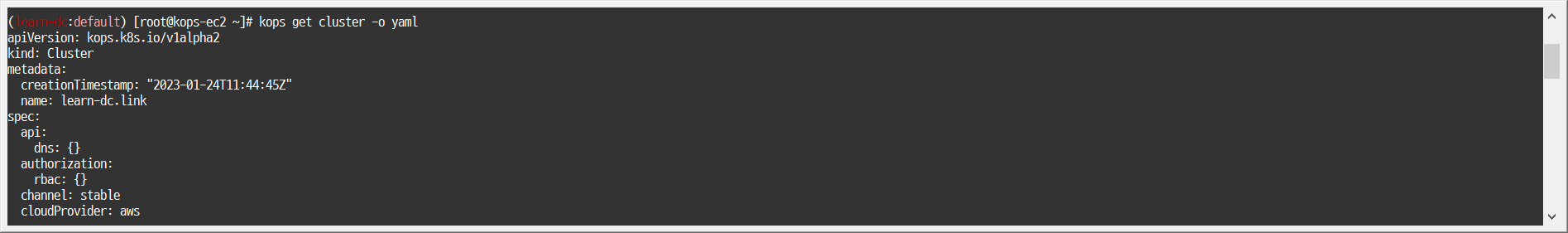

kOps 클러스터 정보 확인

1

kops get cluster

1

kops get cluster -o yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60


apiVersion: kops.k8s.io/v1alpha2
kind: Cluster
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  name: learn-dc.link
spec:
  api:
    dns: {}
  authorization:
    rbac: {}
  channel: stable
  cloudProvider: aws
  configBase: s3://20230124-learn-s3-mybucket/learn-dc.link
  etcdClusters:
  - cpuRequest: 200m
    etcdMembers:
    - encryptedVolume: true
      instanceGroup: master-us-east-1a
      name: a
    memoryRequest: 100Mi
    name: main
  - cpuRequest: 100m
    etcdMembers:
    - encryptedVolume: true
      instanceGroup: master-us-east-1a
      name: a
    memoryRequest: 100Mi
    name: events
  iam:
    allowContainerRegistry: true
    legacy: false
  kubelet:
    anonymousAuth: false
  kubernetesApiAccess:
  - 0.0.0.0/0
  - ::/0
  kubernetesVersion: 1.24.9
  masterPublicName: api.learn-dc.link
  networkCIDR: 172.30.0.0/16
  networking:
    amazonvpc: {}
  nonMasqueradeCIDR: 100.64.0.0/10
  sshAccess:
  - 0.0.0.0/0
  - ::/0
  subnets:
  - cidr: 172.30.32.0/19
    name: us-east-1a
    type: Public
    zone: us-east-1a
  - cidr: 172.30.64.0/19
    name: us-east-1c
    type: Public
    zone: us-east-1c
  topology:
    dns:
      type: Public
    masters: public
    nodes: public

1

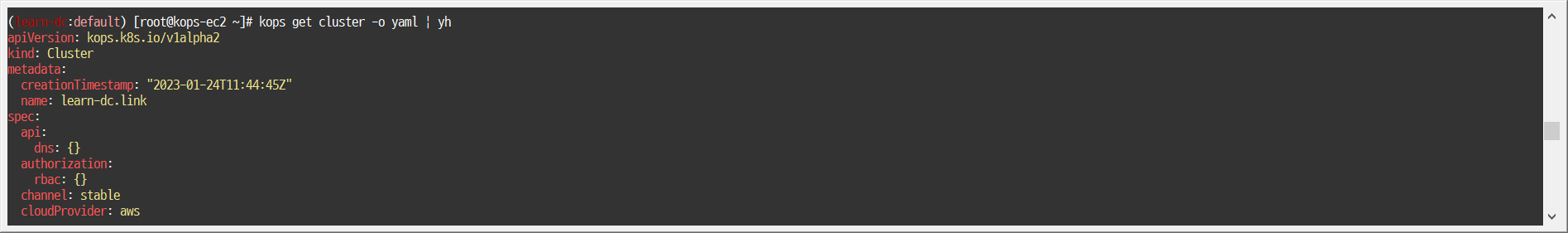

kops get cluster -o yaml | yh

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59


apiVersion: kops.k8s.io/v1alpha2
kind: Cluster
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  name: learn-dc.link
spec:
  api:
    dns: {}
  authorization:
    rbac: {}
  channel: stable
  cloudProvider: aws
  configBase: s3://20230124-learn-s3-mybucket/learn-dc.link
  etcdClusters:
  - cpuRequest: 200m
    etcdMembers:
    - encryptedVolume: true
      instanceGroup: master-us-east-1a
      name: a
    memoryRequest: 100Mi
    name: main
  - cpuRequest: 100m
    etcdMembers:
    - encryptedVolume: true
      instanceGroup: master-us-east-1a
      name: a
    memoryRequest: 100Mi
    name: events
  iam:
    allowContainerRegistry: true
    legacy: false
  kubelet:
    anonymousAuth: false
  kubernetesApiAccess:
  - 0.0.0.0/0
  - : :/0
  kubernetesVersion: 1.24.9
  masterPublicName: api.learn-dc.link
  networkCIDR: 172.30.0.0/16
  networking:
    amazonvpc: {}
  nonMasqueradeCIDR: 100.64.0.0/10
  sshAccess:
  - 0.0.0.0/0
  - : :/0
  subnets:
  - cidr: 172.30.32.0/19
    name: us-east-1a
    type: Public
    zone: us-east-1a
  - cidr: 172.30.64.0/19
    name: us-east-1c
    type: Public
    zone: us-east-1c
  topology:
    dns:
      type: Public
    masters: public
    nodes: public

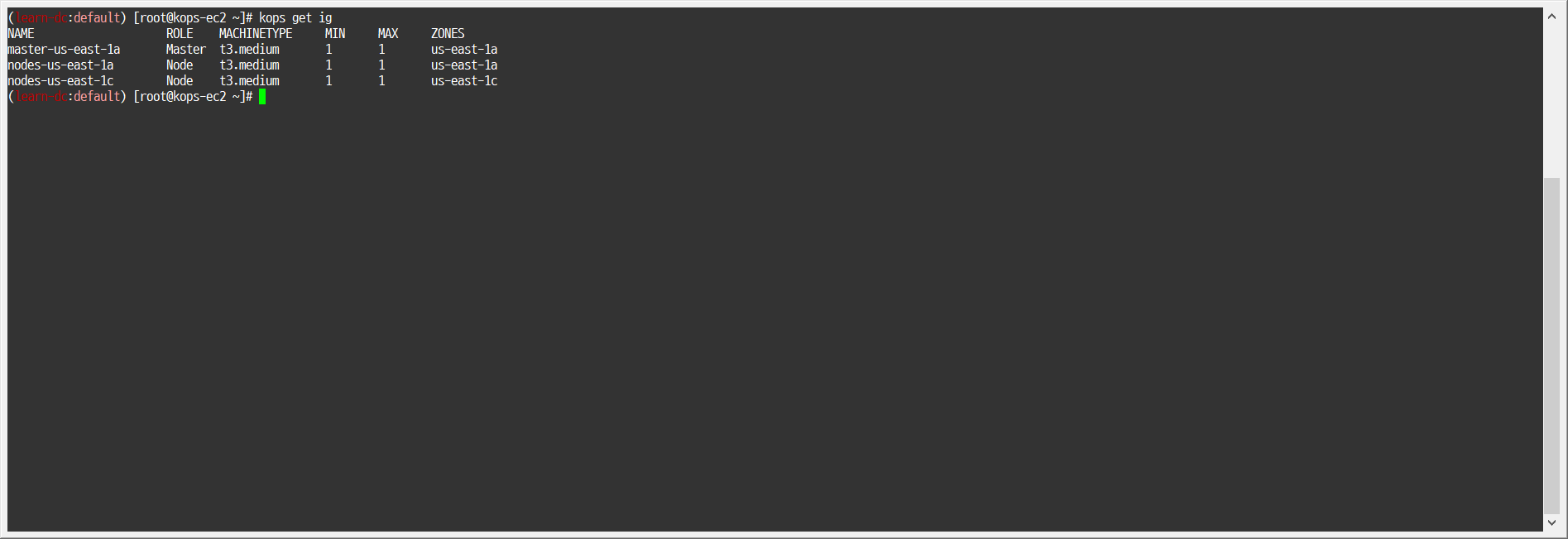

인스턴스그룹 정보 확인

1

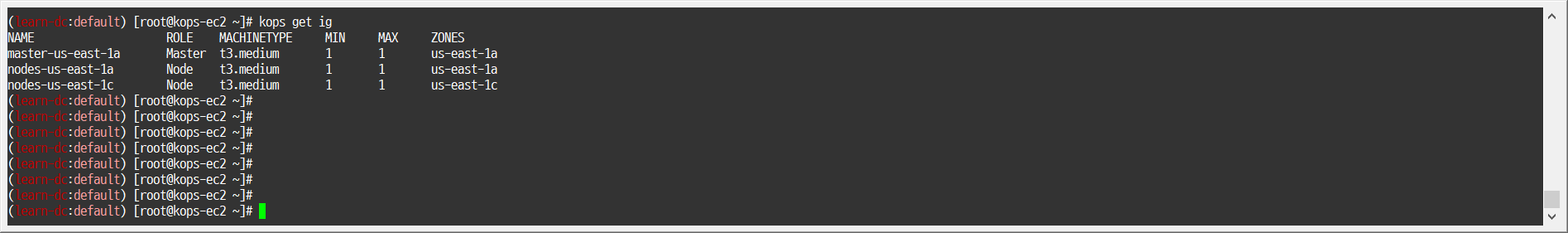

kops get ig

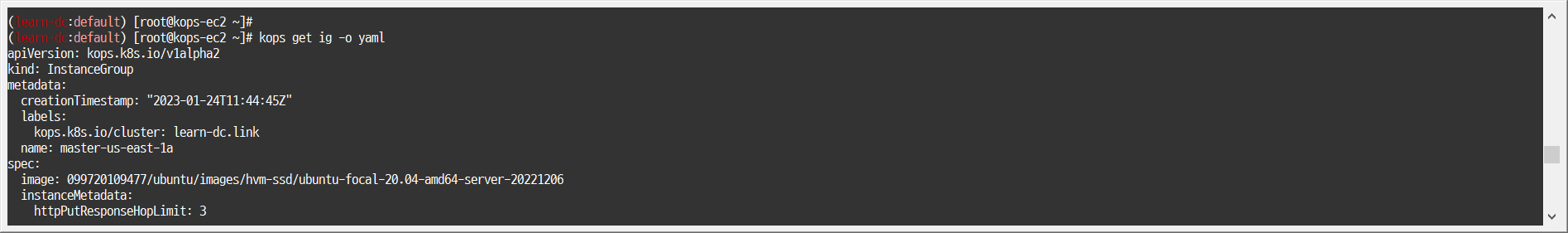

1

kops get ig -o yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60


apiVersion: kops.k8s.io/v1alpha2
kind: InstanceGroup
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  labels:
    kops.k8s.io/cluster: learn-dc.link
  name: master-us-east-1a
spec:
  image: 099720109477/ubuntu/images/hvm-ssd/ubuntu-focal-20.04-amd64-server-20221206
  instanceMetadata:
    httpPutResponseHopLimit: 3
    httpTokens: required
  machineType: t3.medium
  maxSize: 1
  minSize: 1
  role: Master
  subnets:
  - us-east-1a

---

apiVersion: kops.k8s.io/v1alpha2
kind: InstanceGroup
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  labels:
    kops.k8s.io/cluster: learn-dc.link
  name: nodes-us-east-1a
spec:
  image: 099720109477/ubuntu/images/hvm-ssd/ubuntu-focal-20.04-amd64-server-20221206
  instanceMetadata:
    httpPutResponseHopLimit: 1
    httpTokens: required
  machineType: t3.medium
  maxSize: 1
  minSize: 1
  role: Node
  subnets:
  - us-east-1a

---

apiVersion: kops.k8s.io/v1alpha2
kind: InstanceGroup
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  labels:
    kops.k8s.io/cluster: learn-dc.link
  name: nodes-us-east-1c
spec:
  image: 099720109477/ubuntu/images/hvm-ssd/ubuntu-focal-20.04-amd64-server-20221206
  instanceMetadata:
    httpPutResponseHopLimit: 1
    httpTokens: required
  machineType: t3.medium
  maxSize: 1
  minSize: 1
  role: Node
  subnets:
  - us-east-1c

1

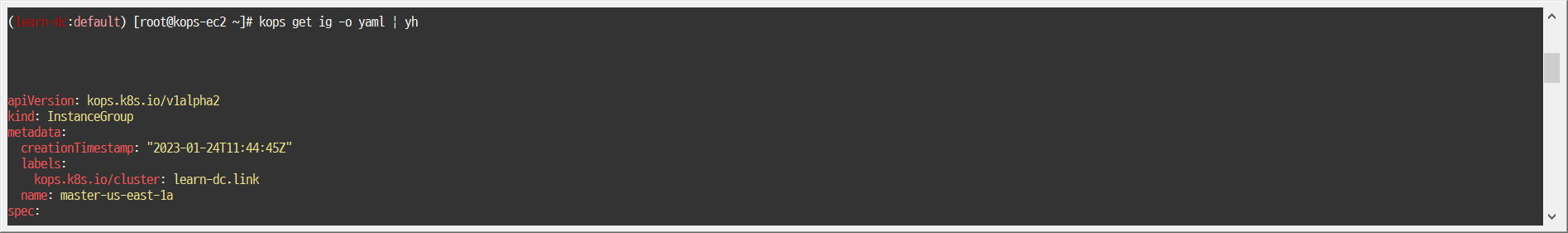

kops get ig -o yaml | yh

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57


apiVersion: kops.k8s.io/v1alpha2
kind: InstanceGroup
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  labels:
    kops.k8s.io/cluster: learn-dc.link
  name: master-us-east-1a
spec:
  image: 099720109477/ubuntu/images/hvm-ssd/ubuntu-focal-20.04-amd64-server-20221206
  instanceMetadata:
    httpPutResponseHopLimit: 3
    httpTokens: required
  machineType: t3.medium
  maxSize: 1
  minSize: 1
  role: Master
  subnets:
  - us-east-1a
---
apiVersion: kops.k8s.io/v1alpha2
kind: InstanceGroup
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  labels:
    kops.k8s.io/cluster: learn-dc.link
  name: nodes-us-east-1a
spec:
  image: 099720109477/ubuntu/images/hvm-ssd/ubuntu-focal-20.04-amd64-server-20221206
  instanceMetadata:
    httpPutResponseHopLimit: 1
    httpTokens: required
  machineType: t3.medium
  maxSize: 1
  minSize: 1
  role: Node
  subnets:
  - us-east-1a
---
apiVersion: kops.k8s.io/v1alpha2
kind: InstanceGroup
metadata:
  creationTimestamp: "2023-01-24T11:44:45Z"
  labels:
    kops.k8s.io/cluster: learn-dc.link
  name: nodes-us-east-1c
spec:
  image: 099720109477/ubuntu/images/hvm-ssd/ubuntu-focal-20.04-amd64-server-20221206
  instanceMetadata:
    httpPutResponseHopLimit: 1
    httpTokens: required
  machineType: t3.medium
  maxSize: 1
  minSize: 1
  role: Node
  subnets:
  - us-east-1c

인스턴스 정보 확인

1

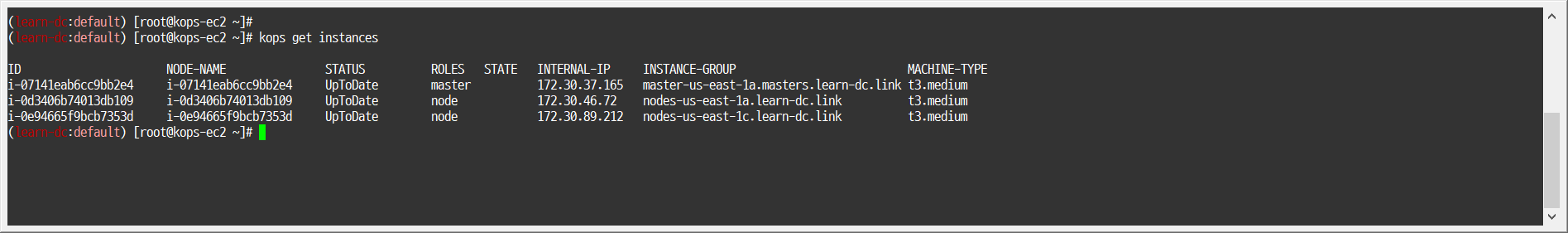

kops get instances

1

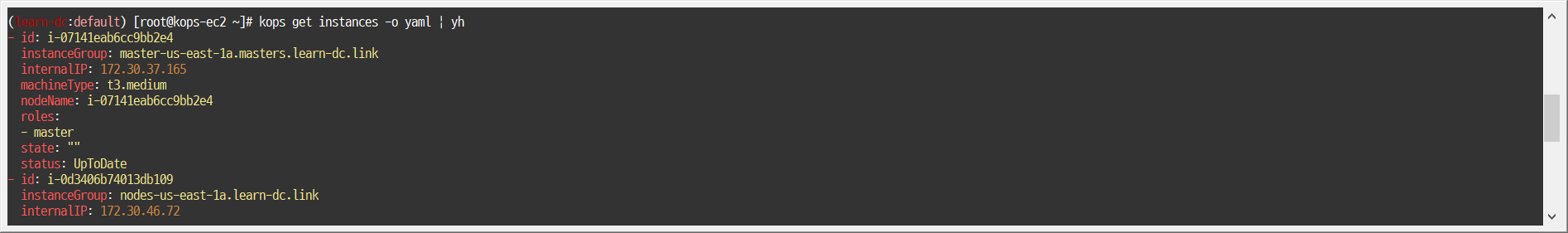

kops get instances -o yaml | yh

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


- id: i-07141eab6cc9bb2e4
  instanceGroup: master-us-east-1a.masters.learn-dc.link
  internalIP: 172.30.37.165
  machineType: t3.medium
  nodeName: i-07141eab6cc9bb2e4
  roles:
  - master
  state: ""
  status: UpToDate
- id: i-0d3406b74013db109
  instanceGroup: nodes-us-east-1a.learn-dc.link
  internalIP: 172.30.46.72
  machineType: t3.medium
  nodeName: i-0d3406b74013db109
  roles:
  - node
  state: ""
  status: UpToDate
- id: i-0e94665f9bcb7353d
  instanceGroup: nodes-us-east-1c.learn-dc.link
  internalIP: 172.30.89.212
  machineType: t3.medium
  nodeName: i-0e94665f9bcb7353d
  roles:
  - node
  state: ""
  status: UpToDate

3. k8s 정보 확인 & krew

클러스터 정보 확인

1

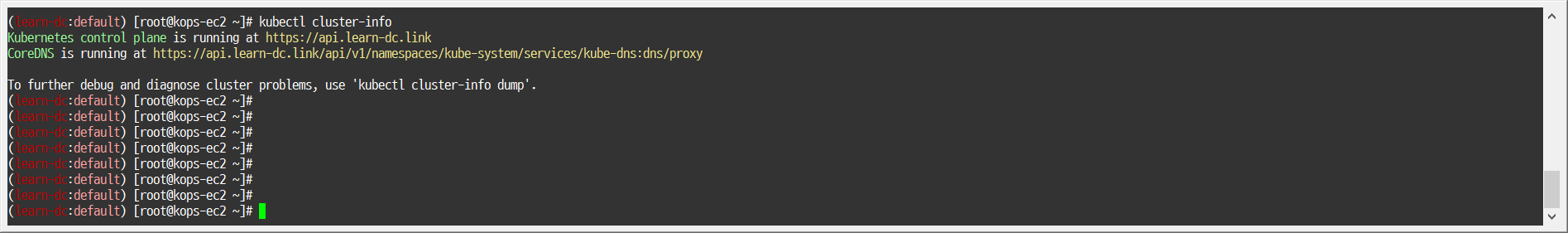

kubectl cluster-info

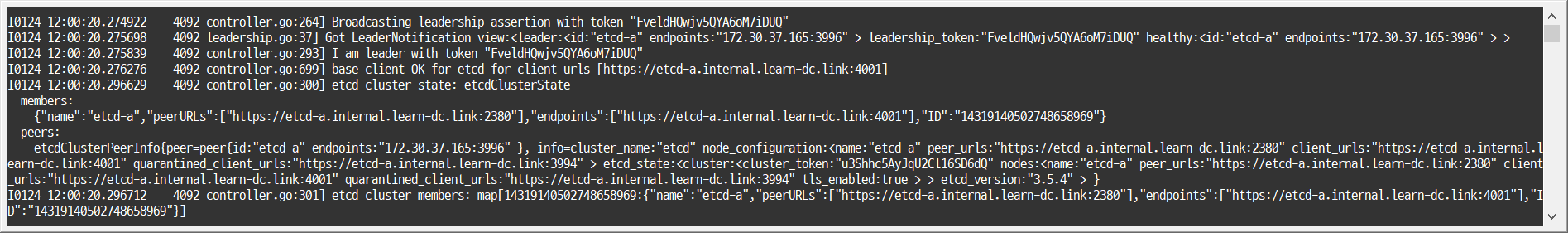

1

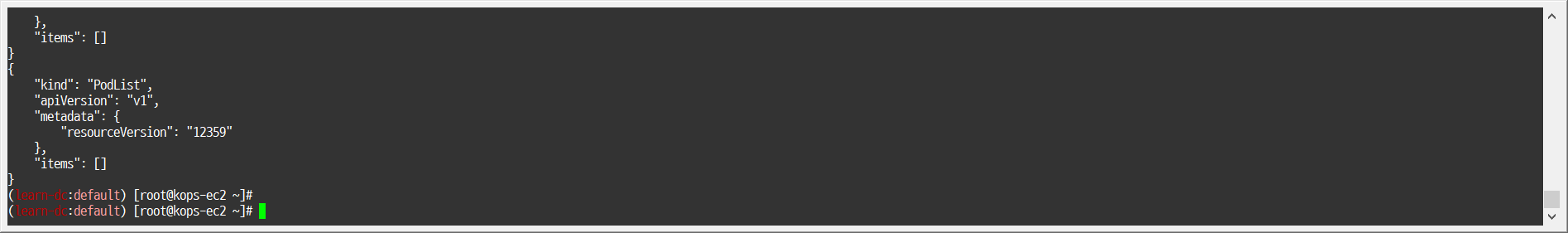

kubectl cluster-info dump

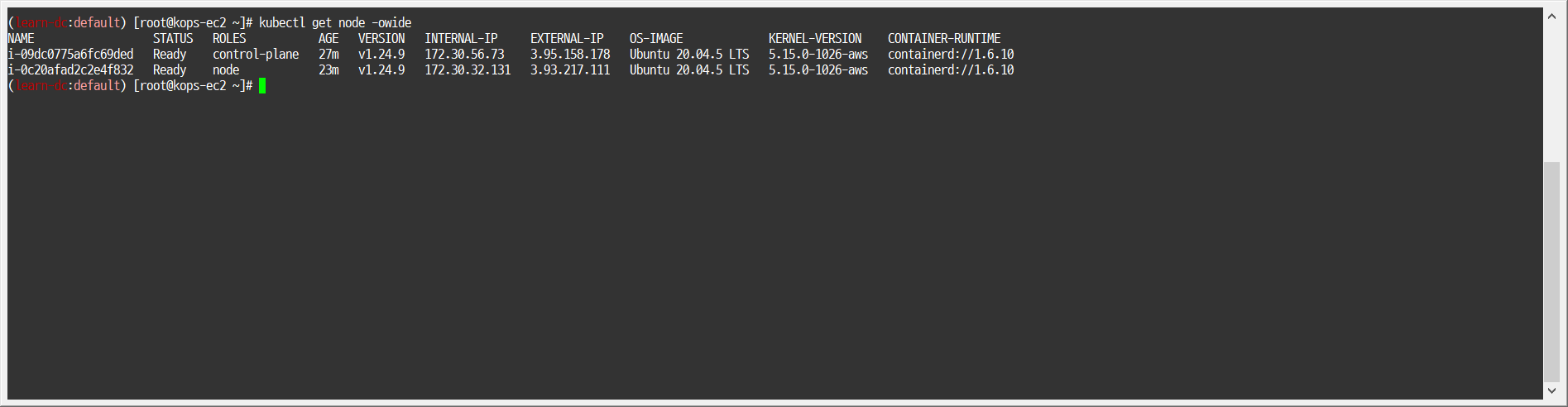

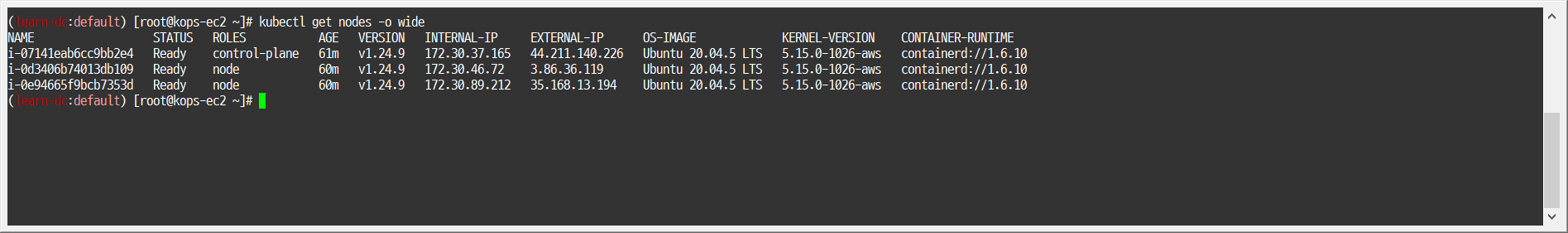

노드 정보 확인

1

kubectl get nodes -o wide
1

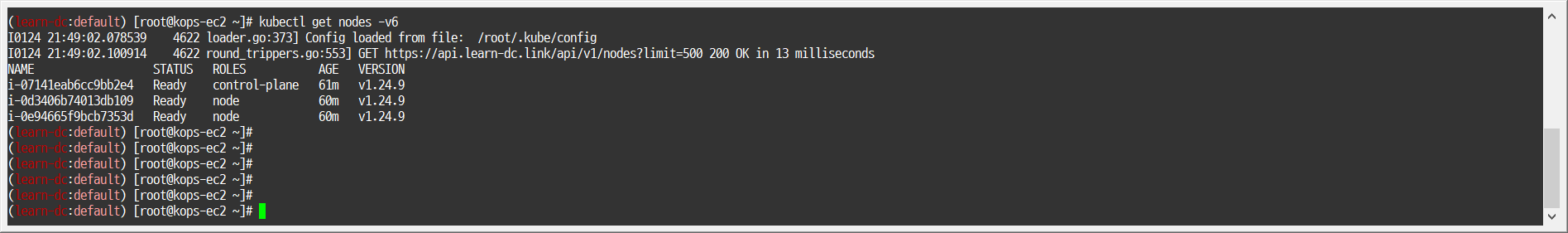

kubectl get nodes -v6

파드 정보 확인
- 1

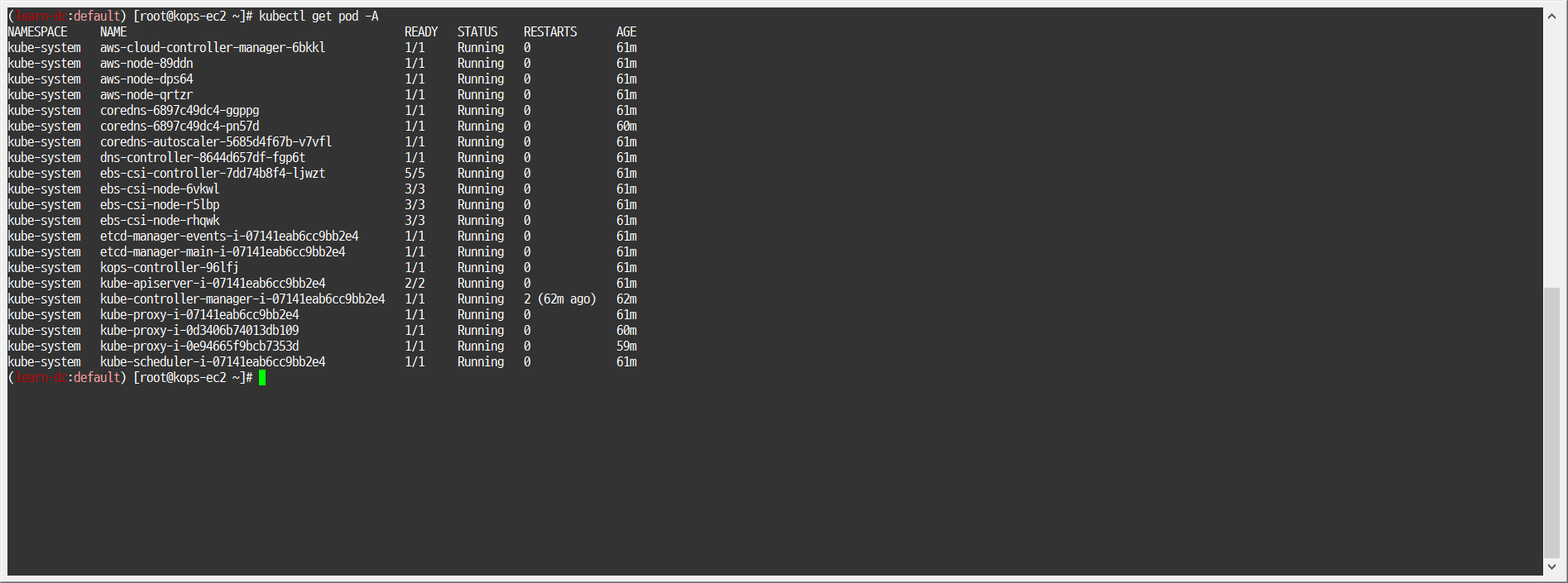

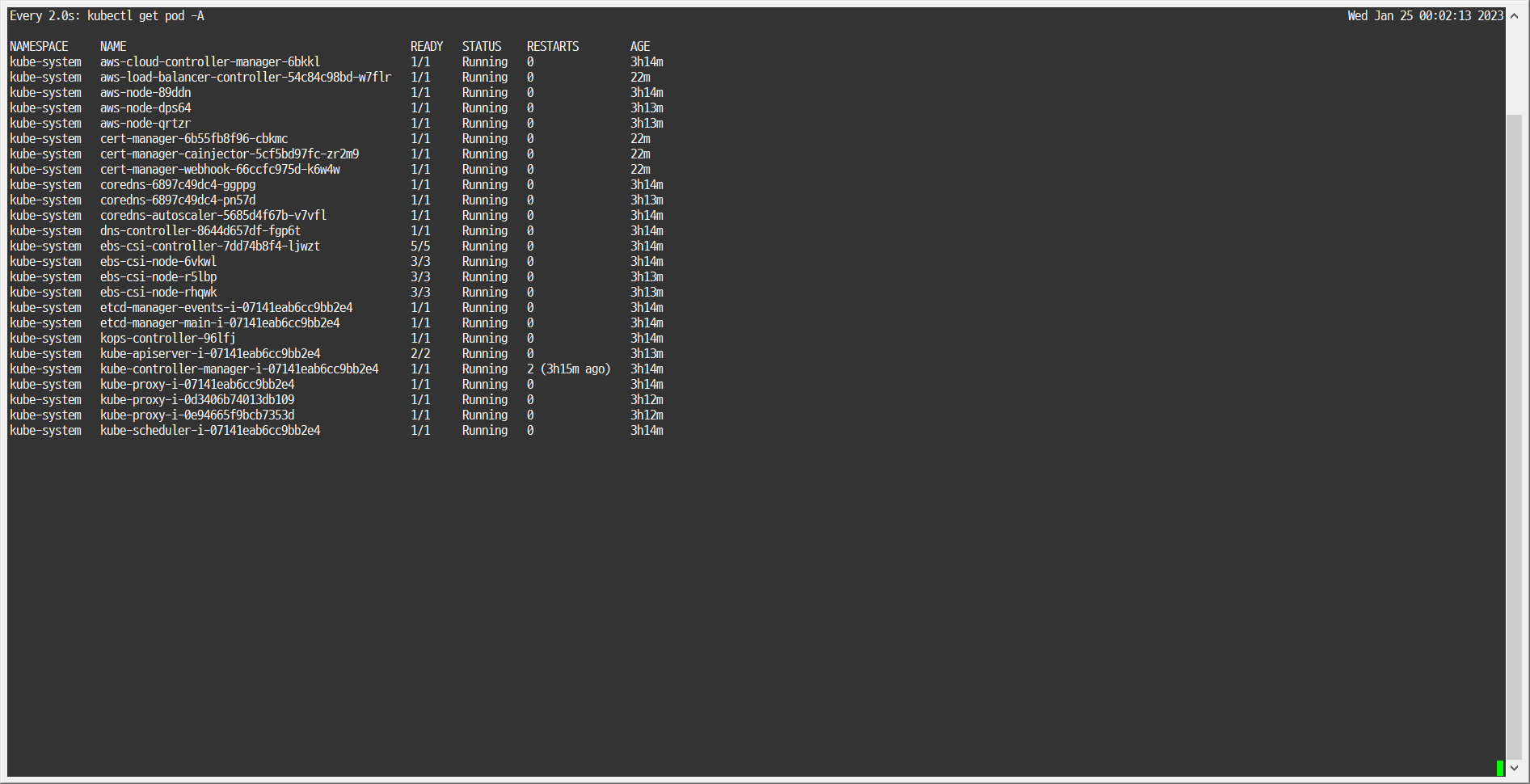

  kubectl get pod -A
krew 플러그인 설치 확인
- 1

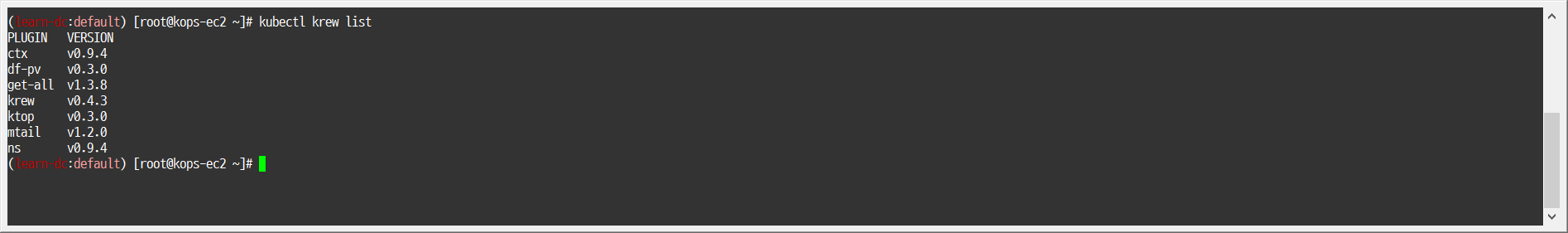

  kubectl krew list
kube-system 오브젝트 전체 확인
- 1

  kubectl get-all -n kube-system

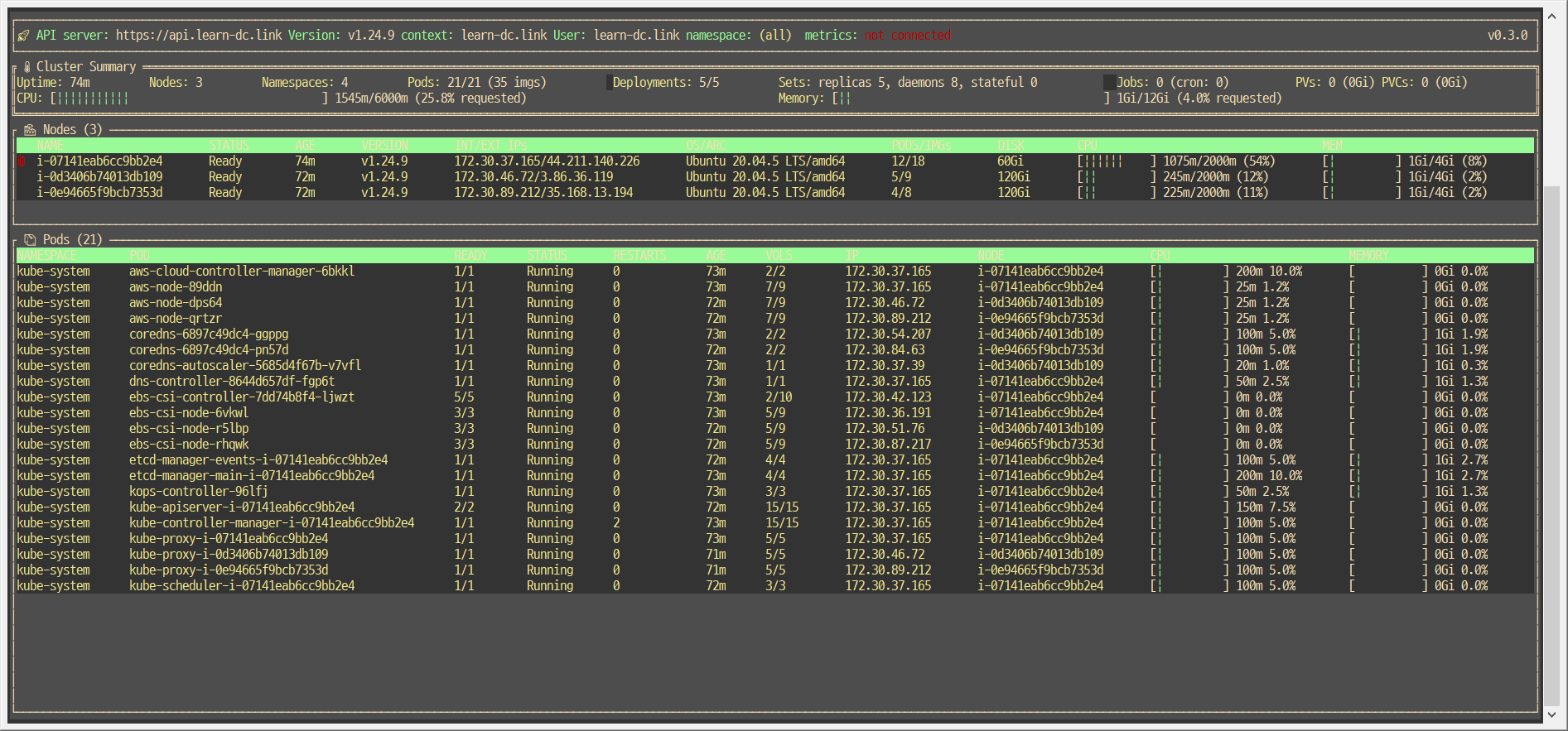

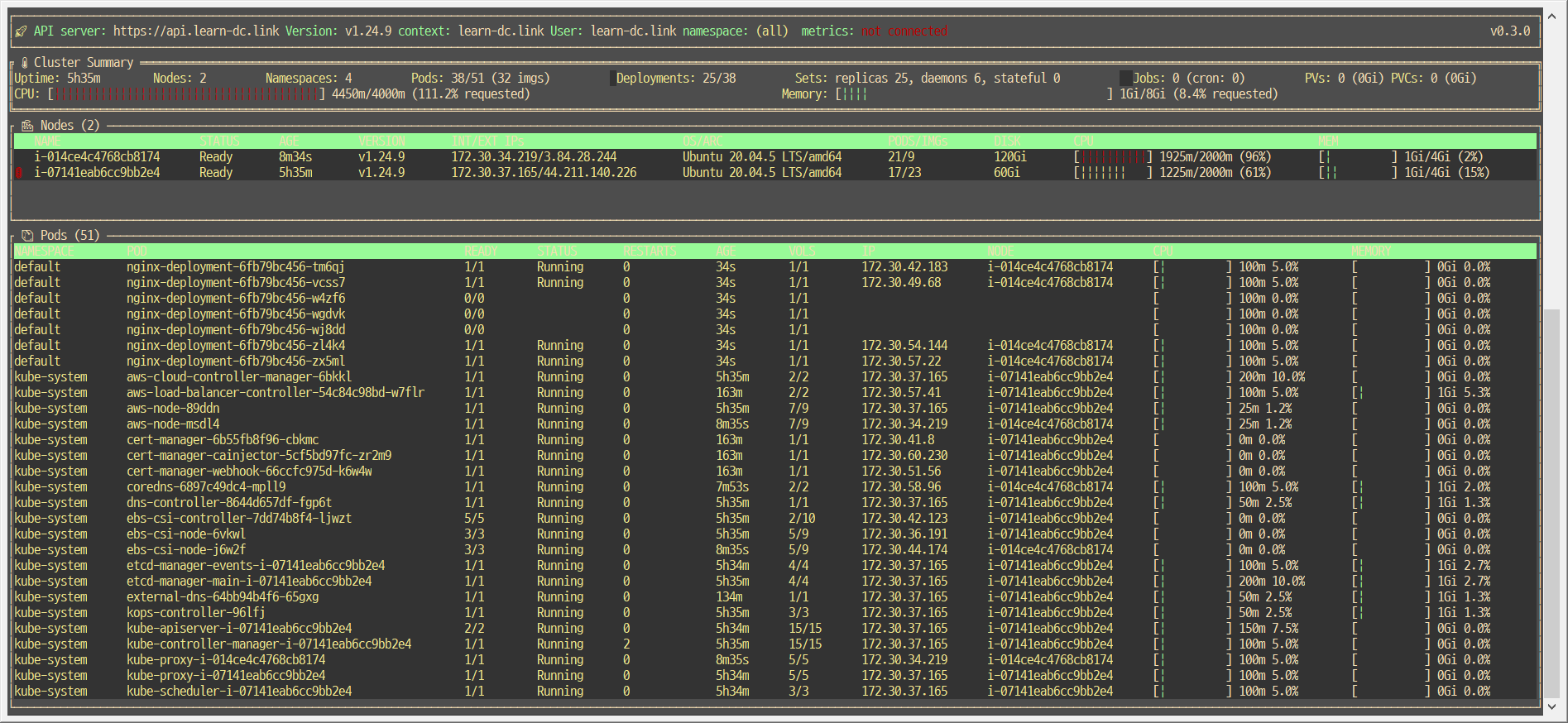

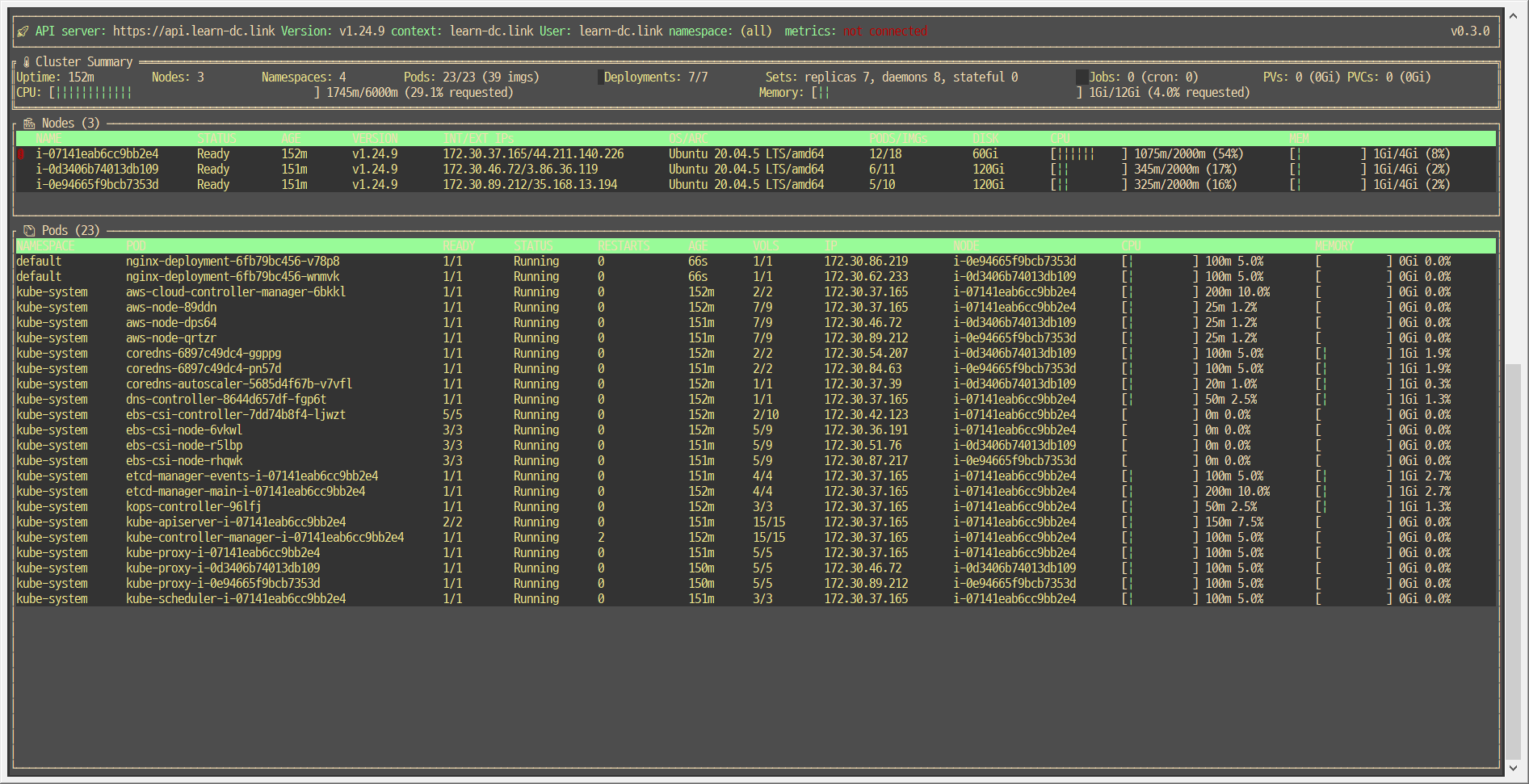

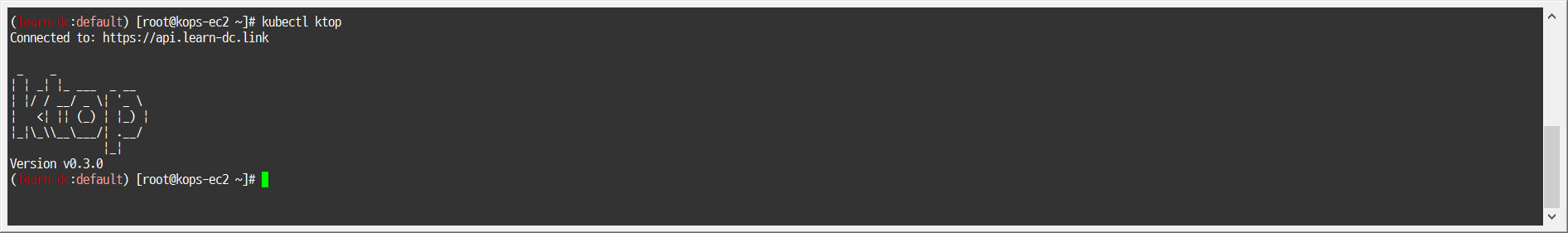

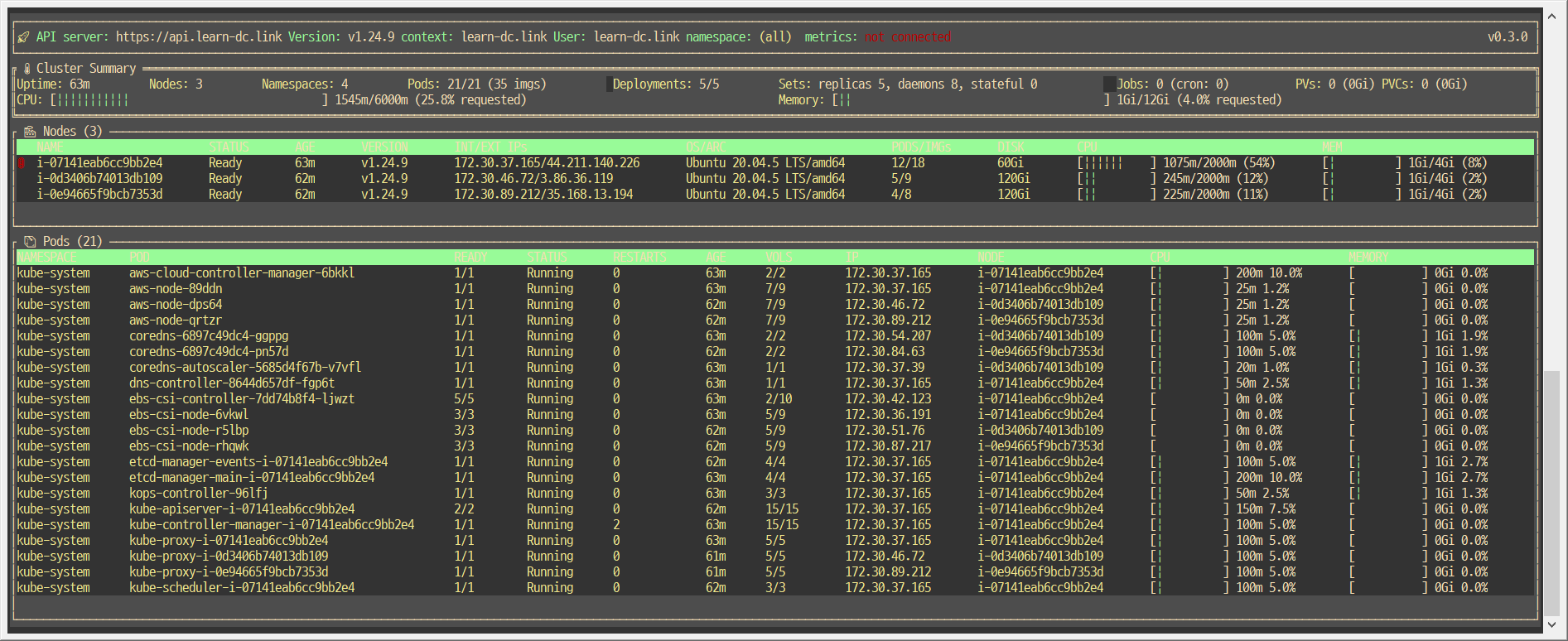

모니터링 (플러그인)
- 1

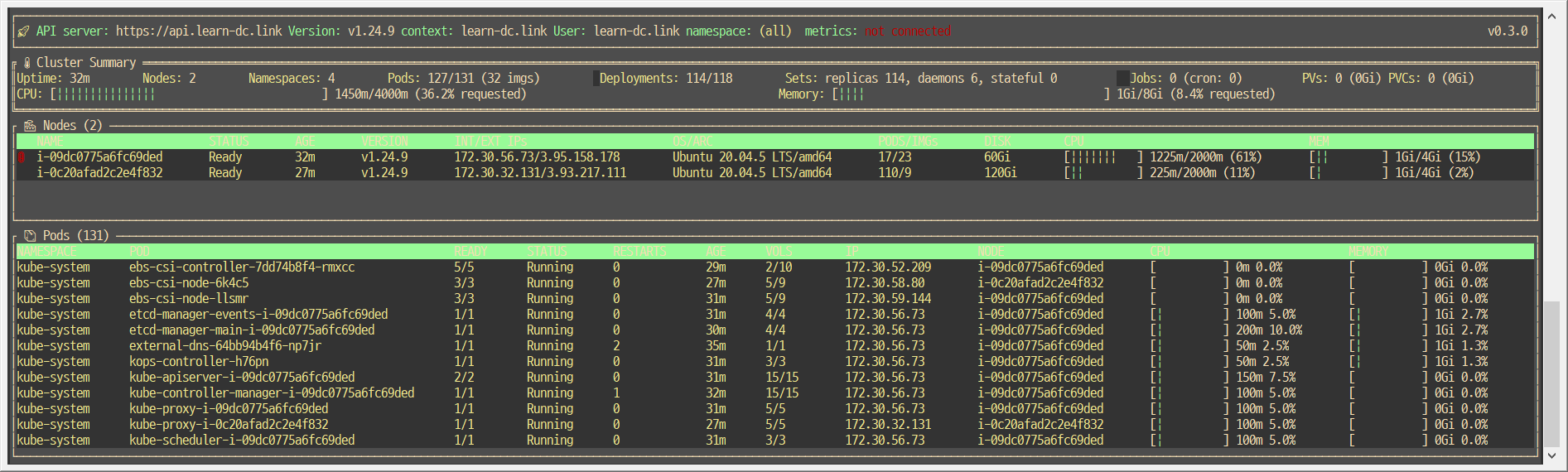

  kubectl ktop

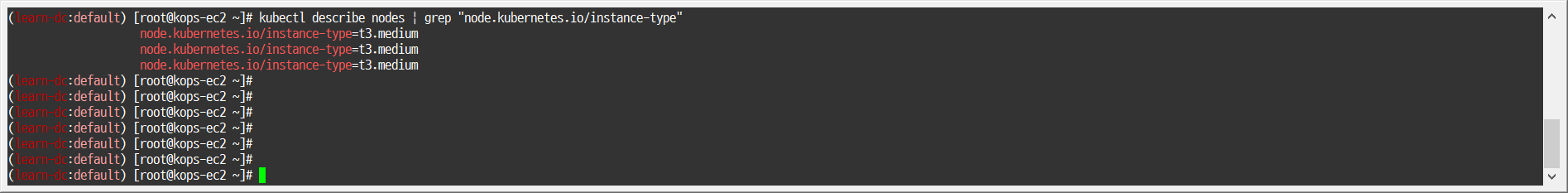

노드 인스턴스 타입 확인

1

kubectl describe nodes | grep "node.kubernetes.io/instance-type"

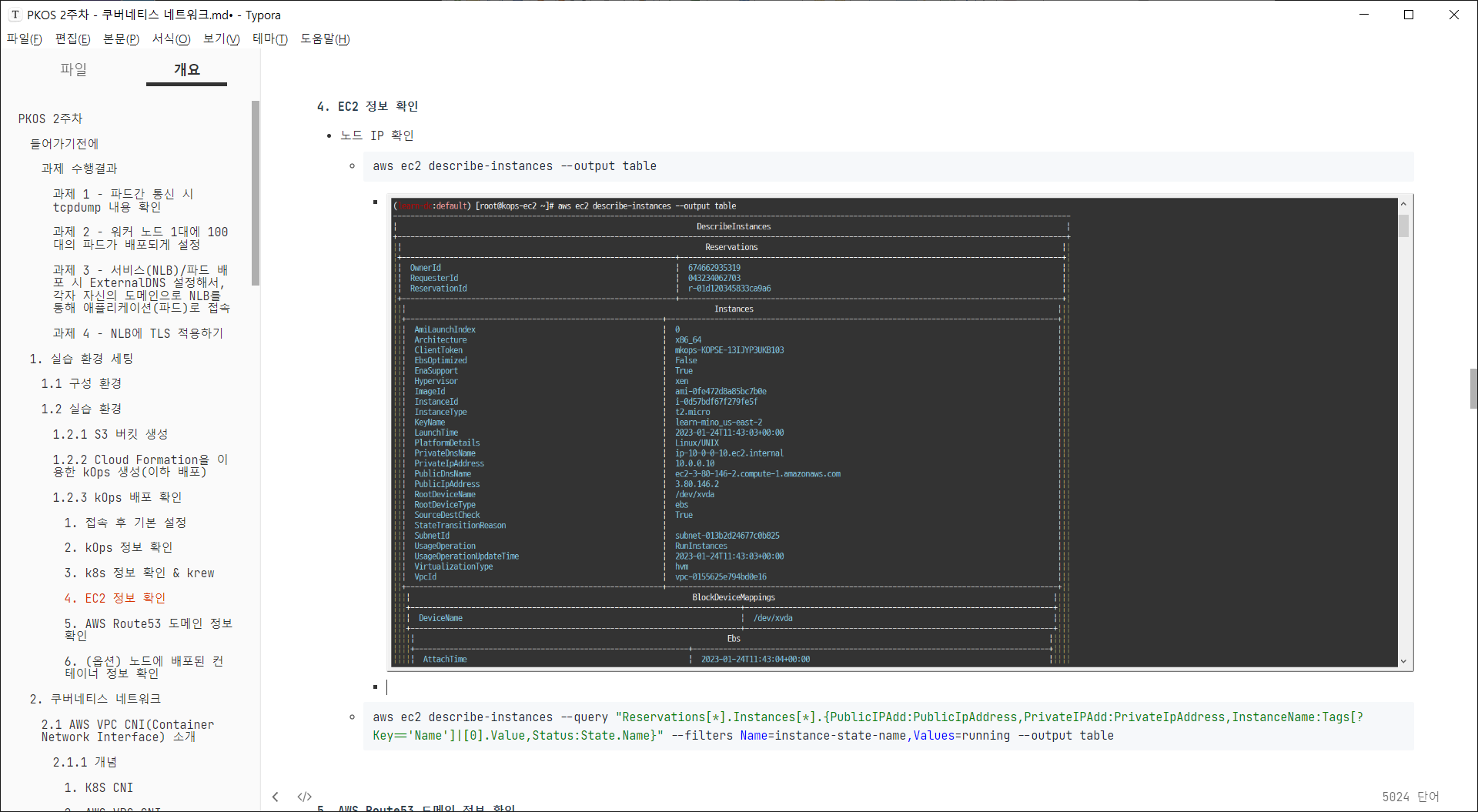

4. EC2 정보 확인

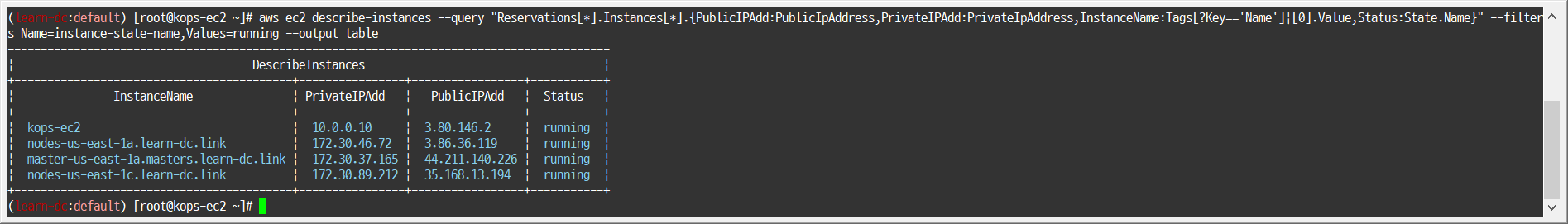

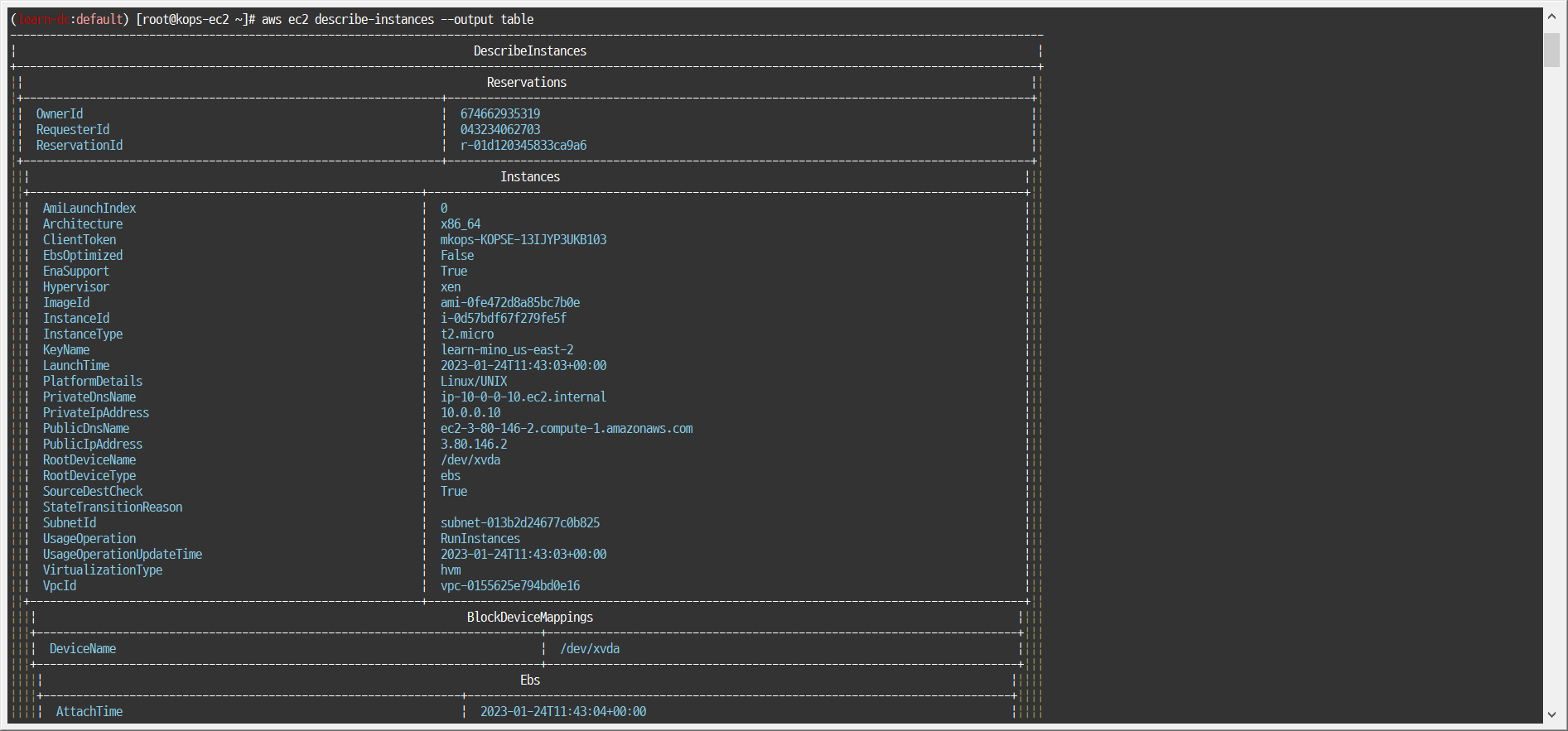

노드 IP 확인

1

aws ec2 describe-instances --output table

1

aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table

5. AWS Route53 도메인 정보 확인

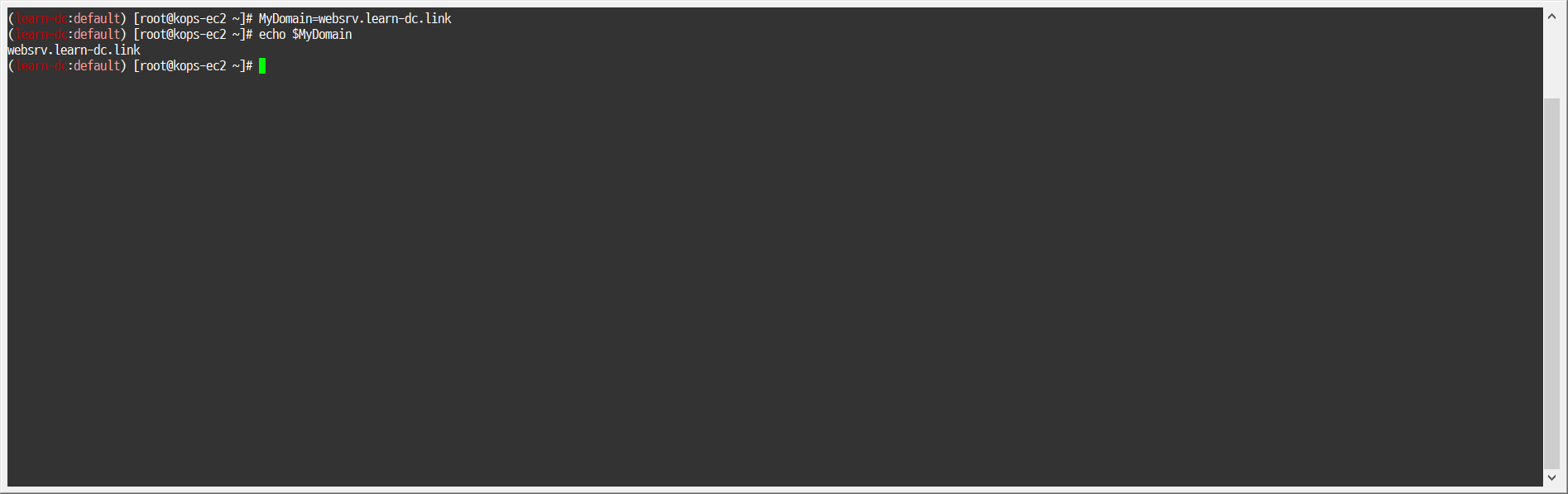

자신의 도메인 변수 지정 : 소유하고 있는 자신의 도메인을 입력하시면 됩니다.
- 1 2 3

  # MyDomain=<자신의 도메인> MyDomain=learn-dc.link

자신의 Route 53 도메인 ID 조회 및 변수 지정

1

aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." | jq

1
2


MyDnzHostedZoneId=`aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text`

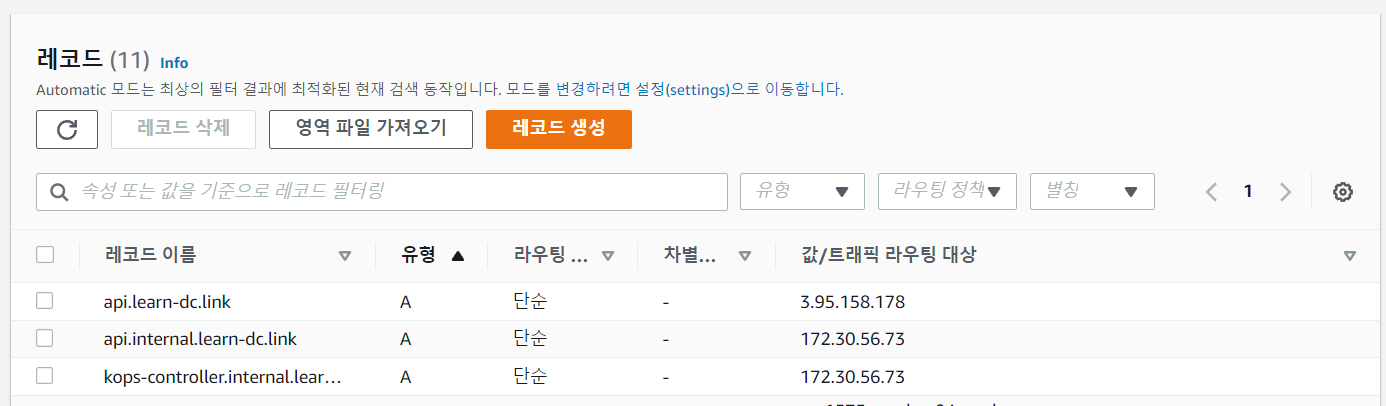

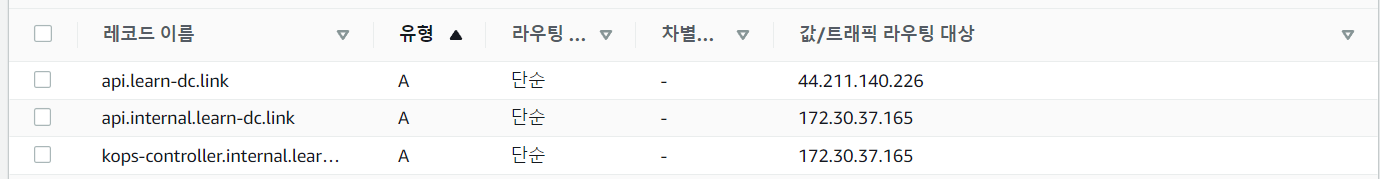

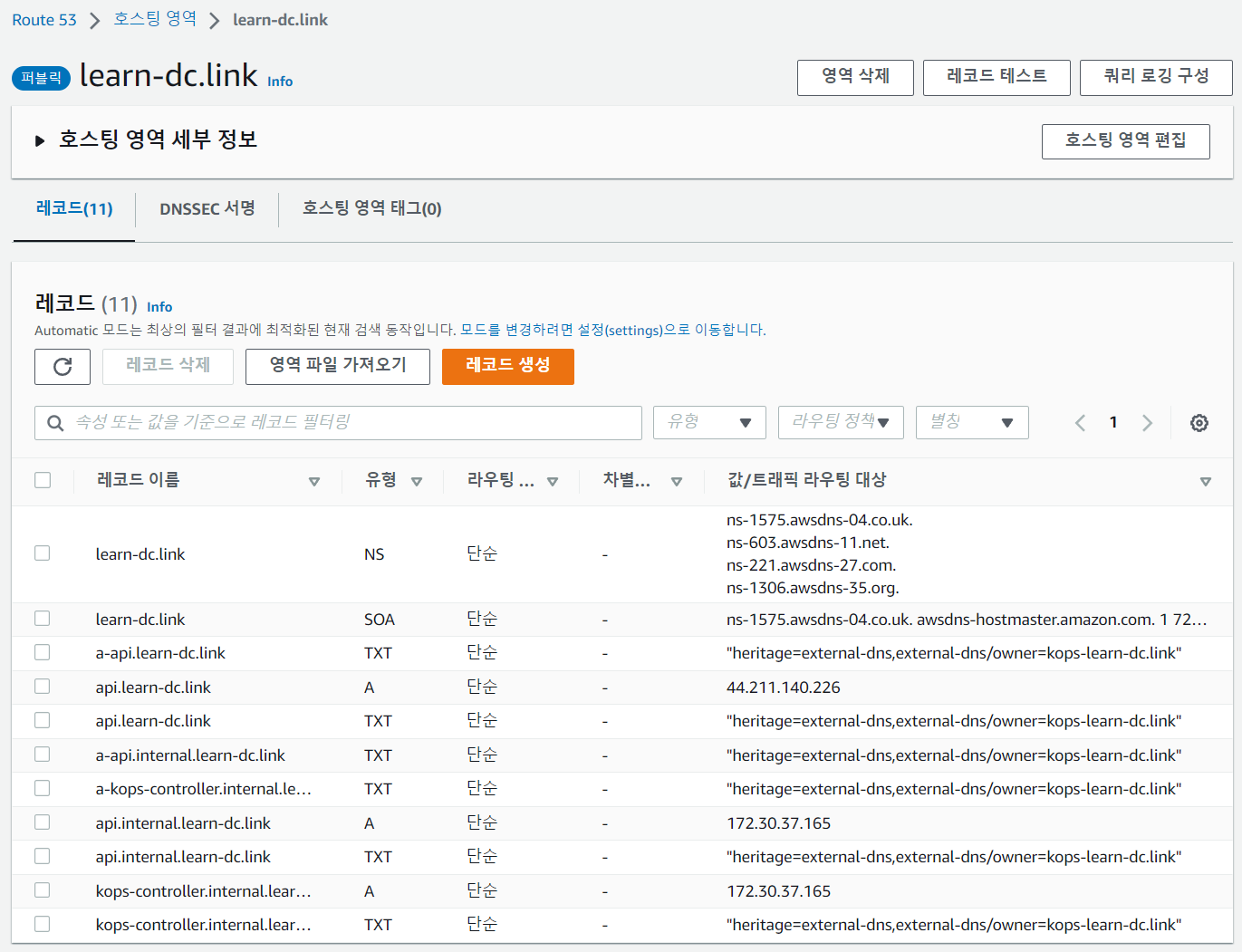

A 레코드 타입 조회

1
2


aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']" | jq

A 레코드 값 반복 조회

1

while true; do aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']" | jq ; date ; echo ; sleep 1; done

6. (옵션) 노드에 배포된 컨테이너 정보 확인

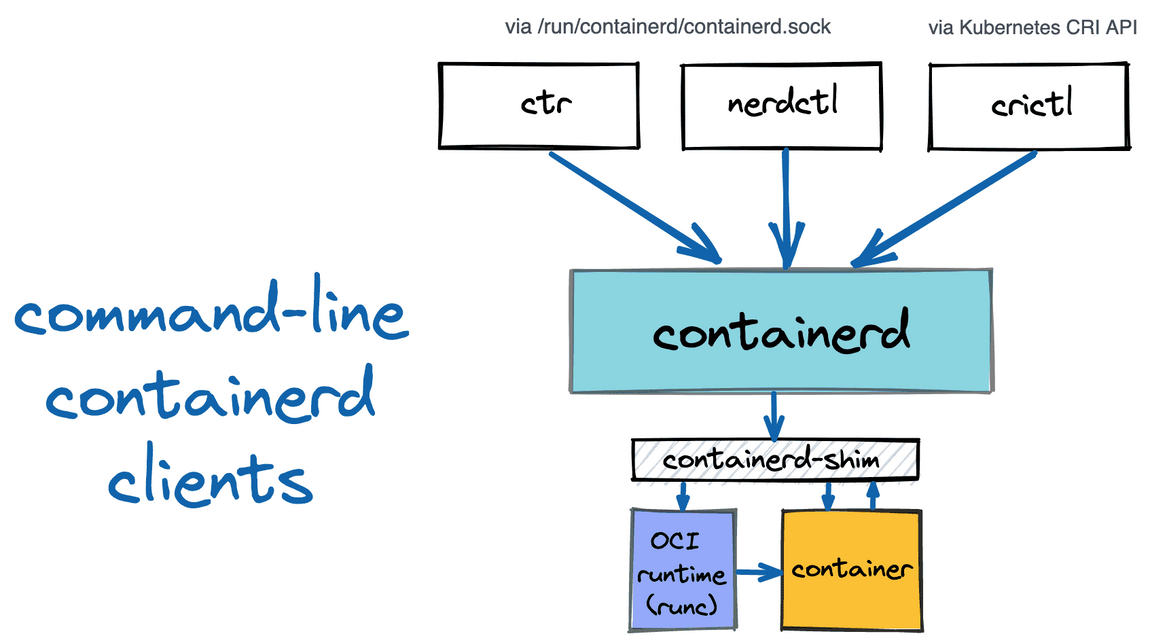

Containerd clients 3종 : ctr, nerdctl, crictl
- - https://iximiuz.com/en/posts/containerd-command-line-clients/
아래는 마스터 노드 정보를 확인

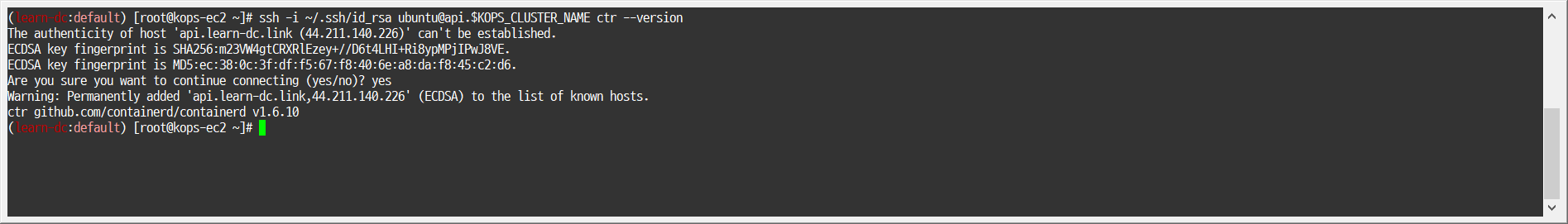

ctr 버전 확인

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME ctr --version

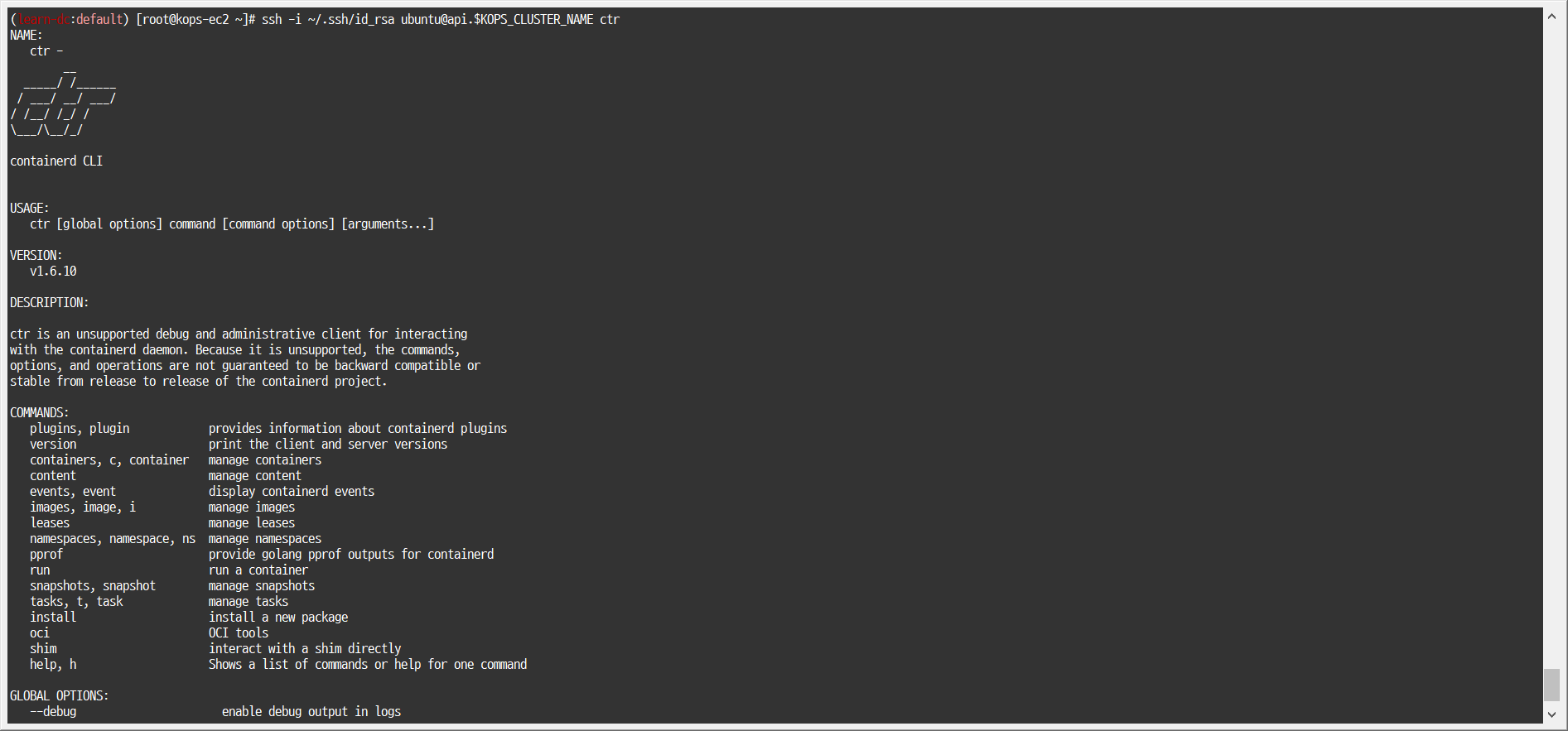

ctr help

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME ctr

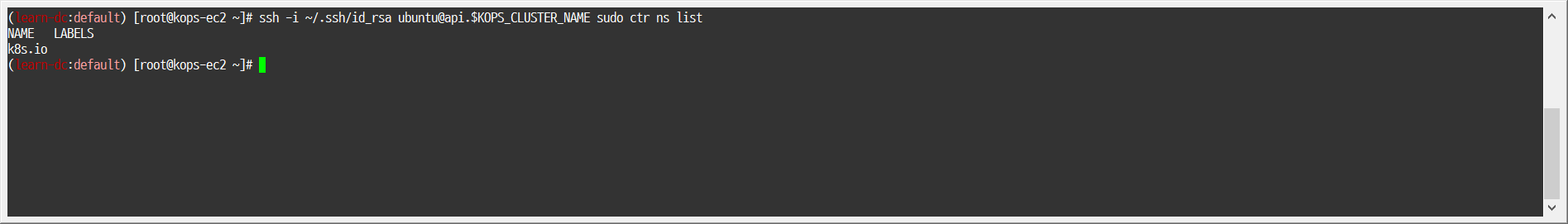

네임스페이스 확인

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ctr ns list

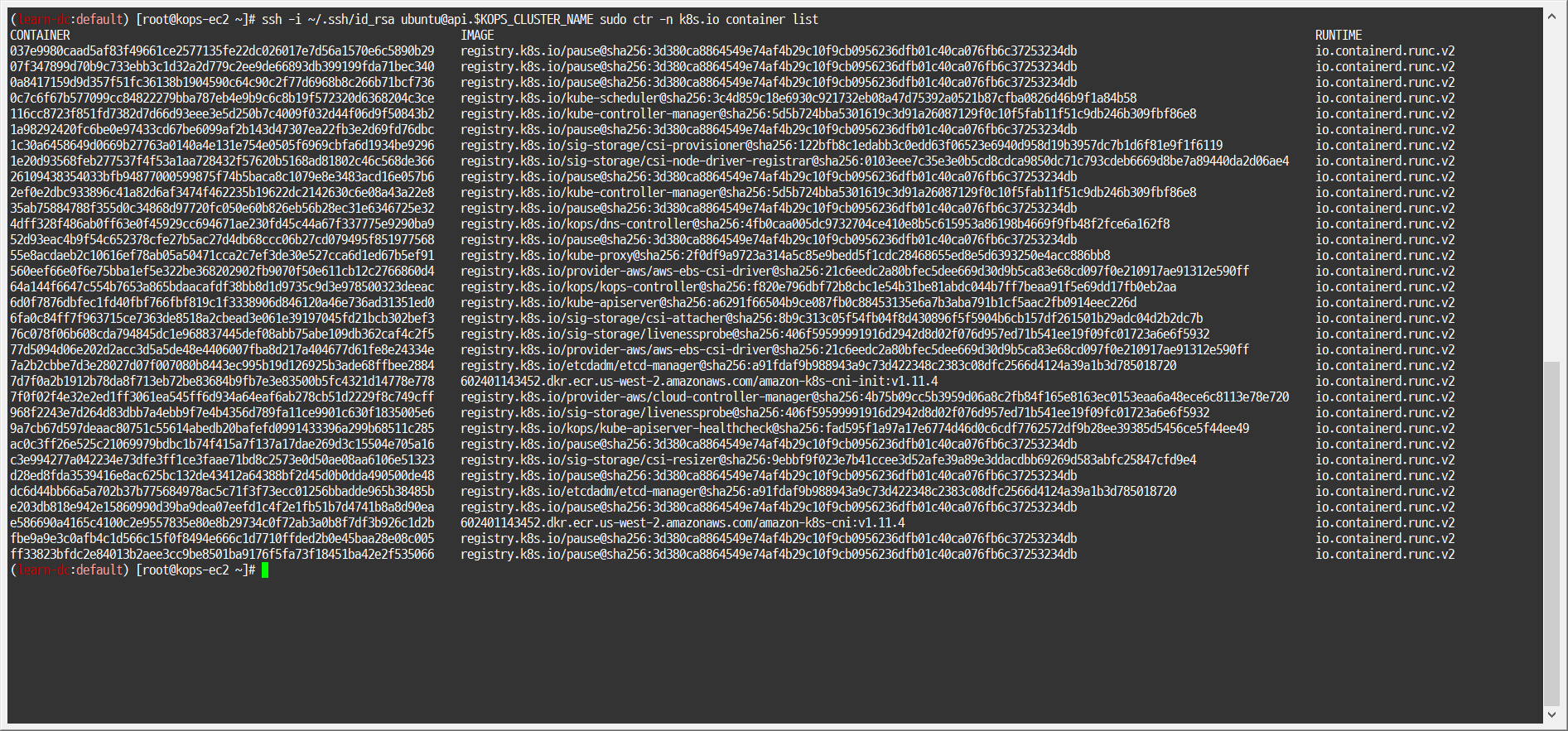

컨테이너 리스트 확인

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ctr -n k8s.io container list

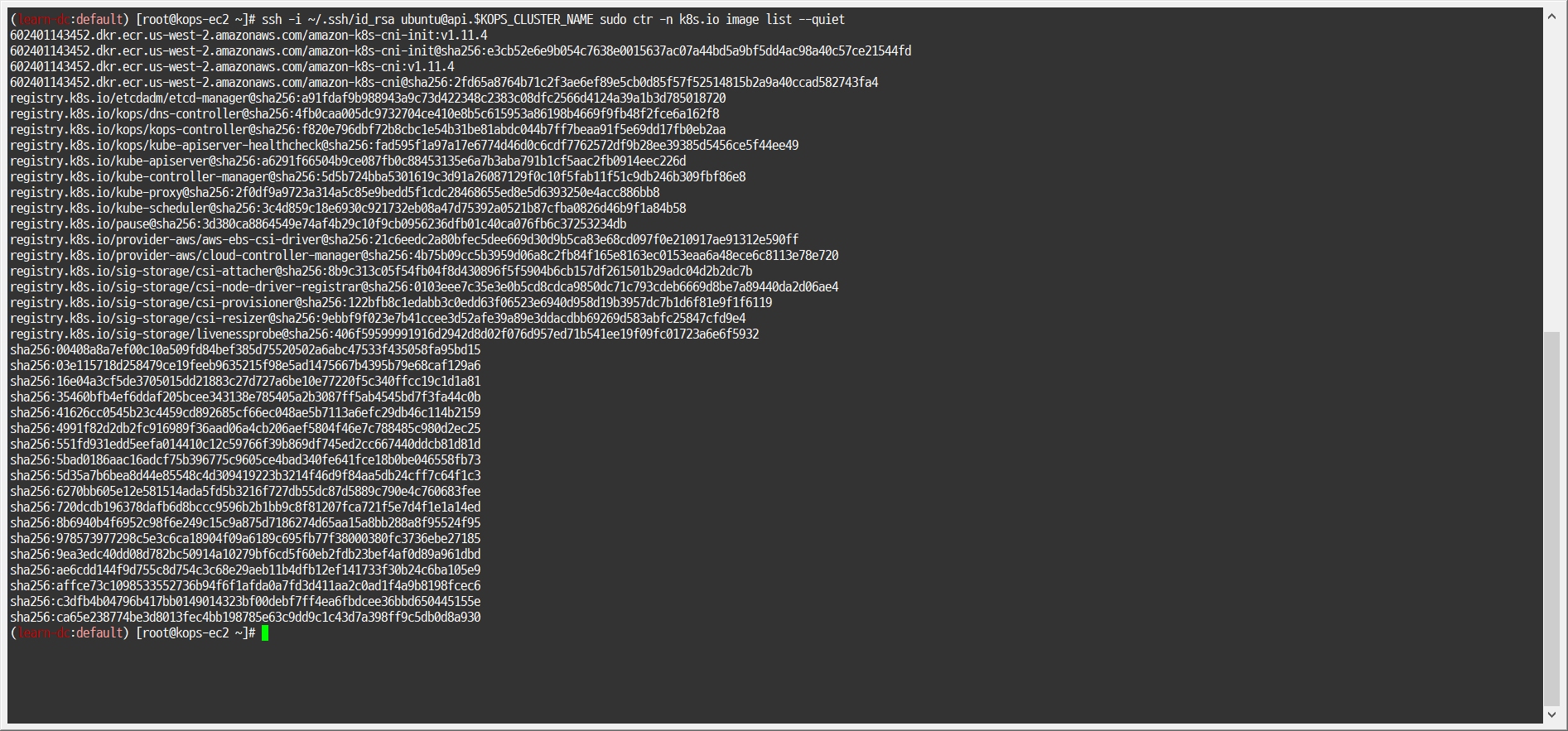

컨테이너 이미지 확인

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ctr -n k8s.io image list --quiet

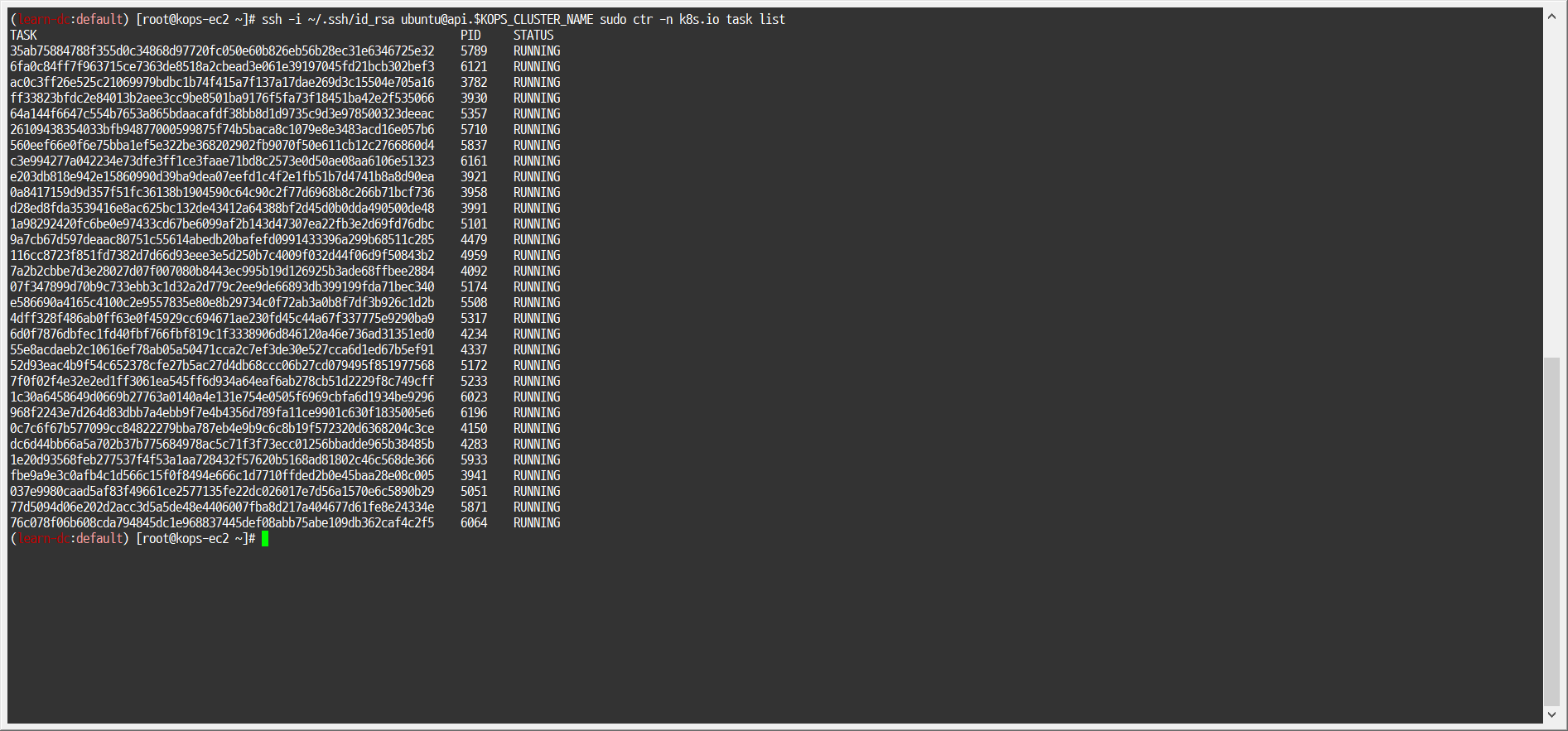

태스크 리스트 확인

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ctr -n k8s.io task list

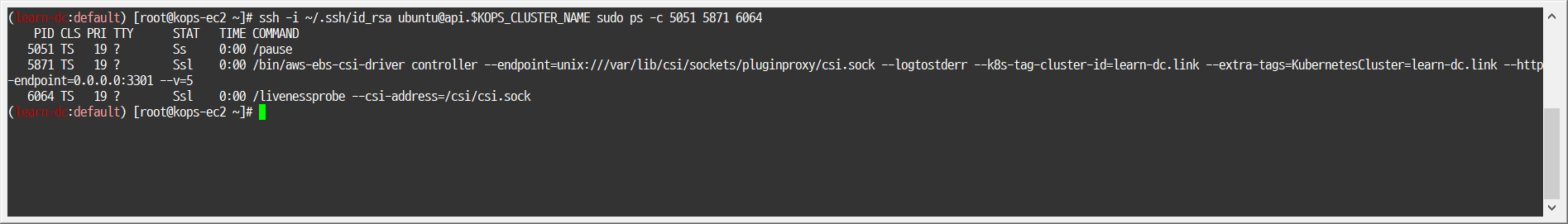

예시) 각 태스크의 PID(5923) 확인

1
2
3


# ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ps -c <PID>
ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ps -c 5789
ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ps -c 5051 5871 6064

2. 쿠버네티스 네트워크

2.1 AWS VPC CNI(Container Network Interface) 소개

2.1.1 개념

1. K8S CNI

CNI(Container Network Interface)는 k8s 네트워크 환경을 구성해주며 다양한 플러그인이 존재함
- https://kubernetes.io/docs/concepts/cluster-administration/networking/
- https://kubernetes.io/docs/concepts/cluster-administration/addons/#networking-and-network-policy

2. AWS VPC CNI

파드의 IP를 할당해주며, 파드의 IP 네트워크 대역과 노드(워커)의 IP 대역이 같아서 직접 통신이 가능함
- https://github.com/aws/amazon-vpc-cni-k8s
- https://github.com/aws/amazon-vpc-cni-k8s/blob/master/docs/cni-proposal.md
supports native VPC networking with the Amazon VPC Container Network Interface(CNI) plugin for Kubernetes.
VPC와 통합
- VPC Flow logs, VPC 라우팅 정책, ~~보안 그룹(SG;Security Group)~~ 사용 가능
  - kOps는 SG for Pod 미지원
    - https://reaperes.medium.com/security-group-%EC%9D%84-pod-%EB%8B%A8%EC%9C%84%EB%A1%9C-%ED%95%A0%EB%8B%B9%ED%95%98%EA%B8%B0-bef922065684
This Plugin assigns an IP address from your VPC to each pod.
VPC ENI(Elastic Network Interface)에 미리 할당된 IP를 파드에서 사용할 수 있음

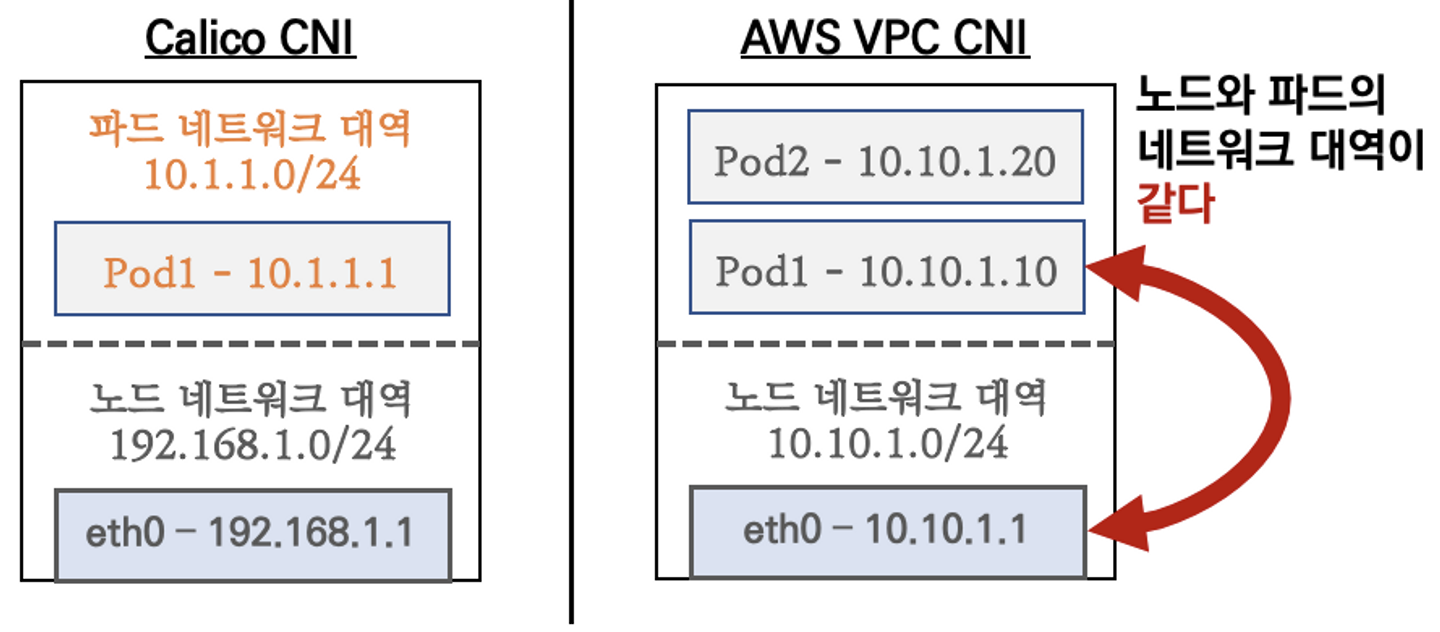

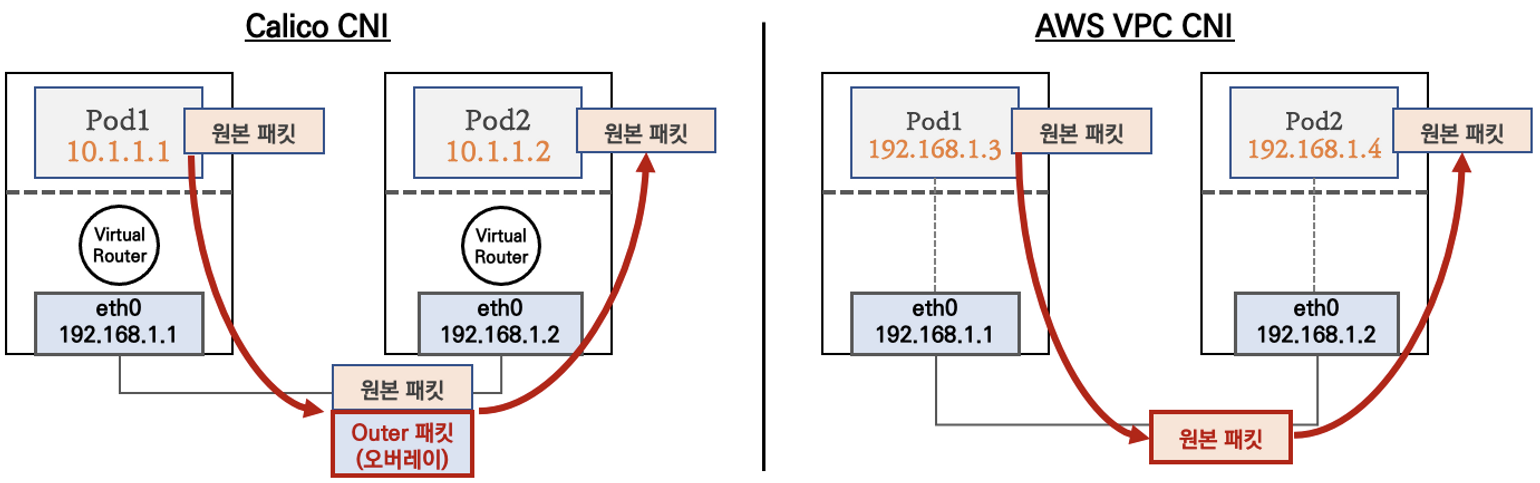

3. K8S Calico CNI 와 AWS VPC CNI 차이

네트워크 통신의 최적화(성능, 지연)를 위해 노드와 파드의 네트워크 대역을 동일하게 설정함
파드간 통신 시 일반적으로 k8s CNI는 오버레이(VXLAN, IP-IP 등) 통신을 하고, AWS VPC CNI는 동일 대역으로 직접 통신함

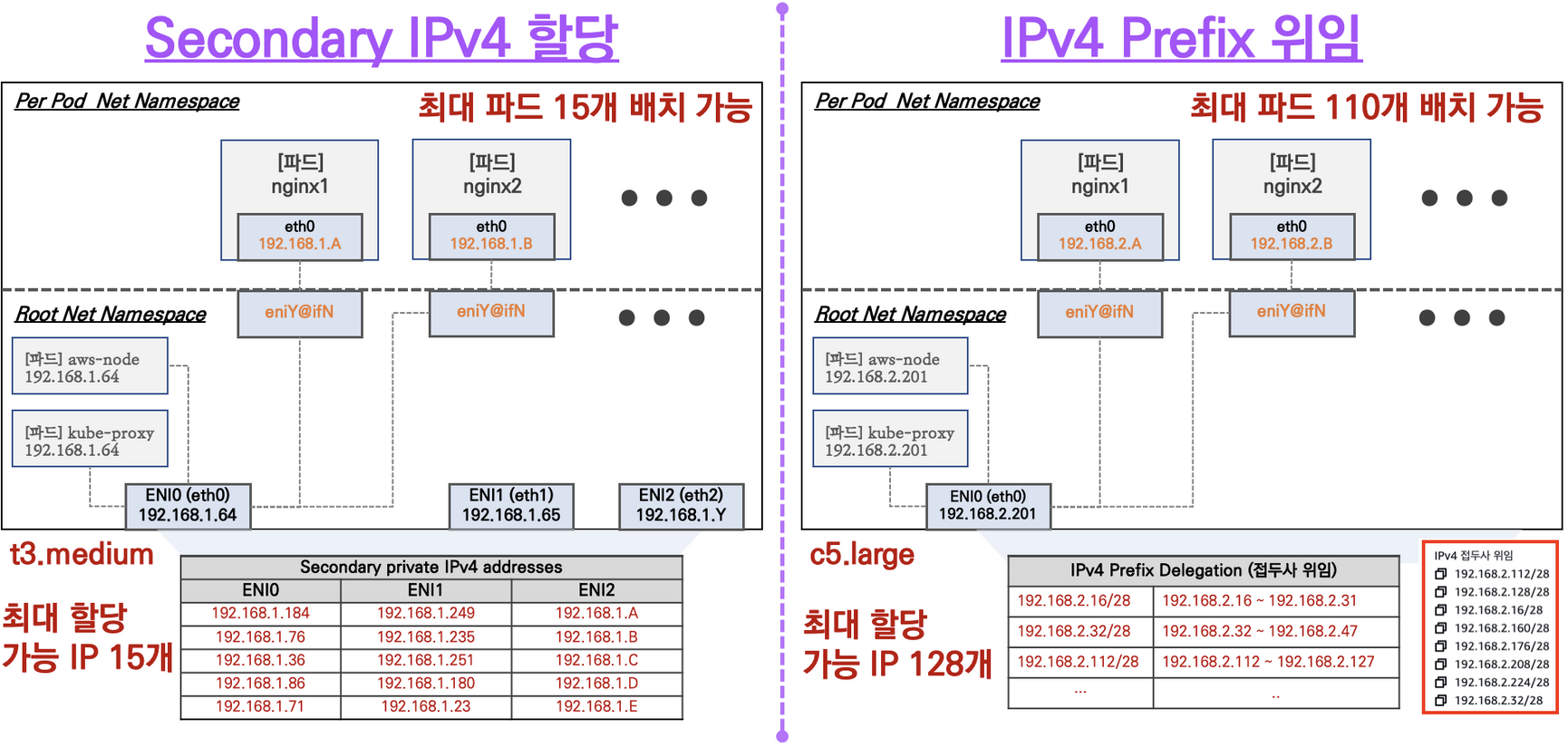

4. 워커 노드에 생성 가능한 최대 파드 갯수

Secondary IPv4 addresses
- 인스턴스 유형에 최대 ENI 갯수와 할당 가능 IP 수를 조합하여 선정
  - https://docs.aws.amazon.com/ko_kr/AWSEC2/latest/UserGuide/using-eni.html
IPv4 Prefix Delegation
- IPv4 28bit 서브넷(prefix)를 위임하여 할당 가능 IP 수와 인스턴스 유형에 권장하는 최대 갯수로 선정

2.1.2 실습

1. 네트워크 기본 정보 확인

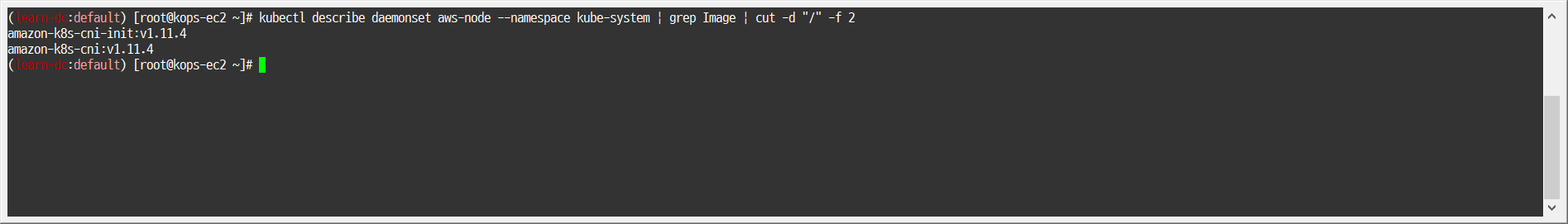

CNI 정보 확인

1

kubectl describe daemonset aws-node --namespace kube-system | grep Image | cut -d "/" -f 2

노드 IP 확인

1

aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table

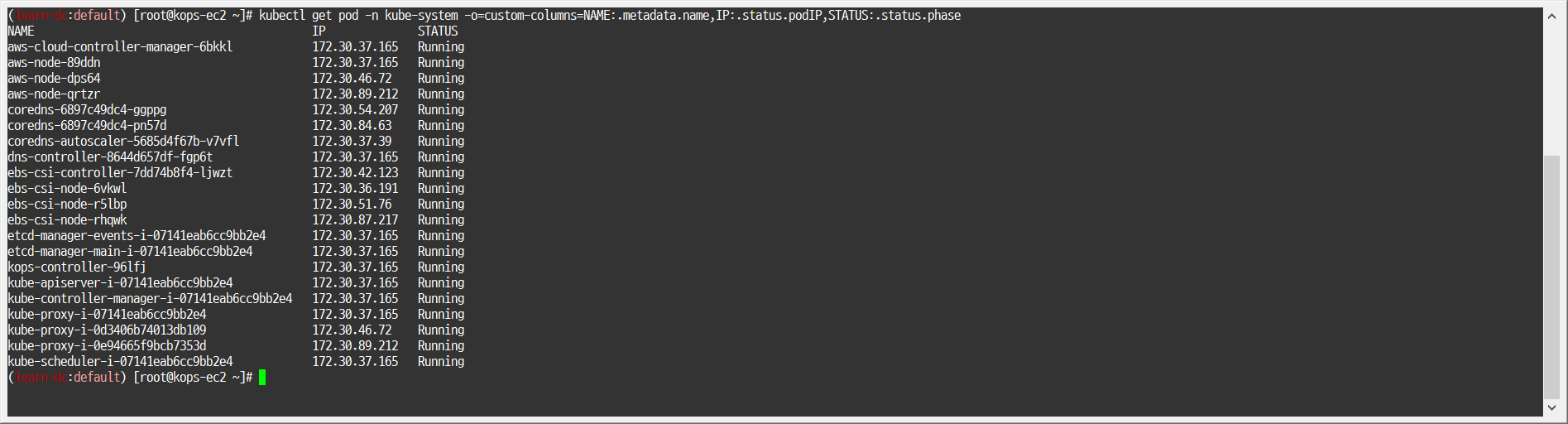

파드 IP 확인

1

kubectl get pod -n kube-system -o=custom-columns=NAME:.metadata.name,IP:.status.podIP,STATUS:.status.phase

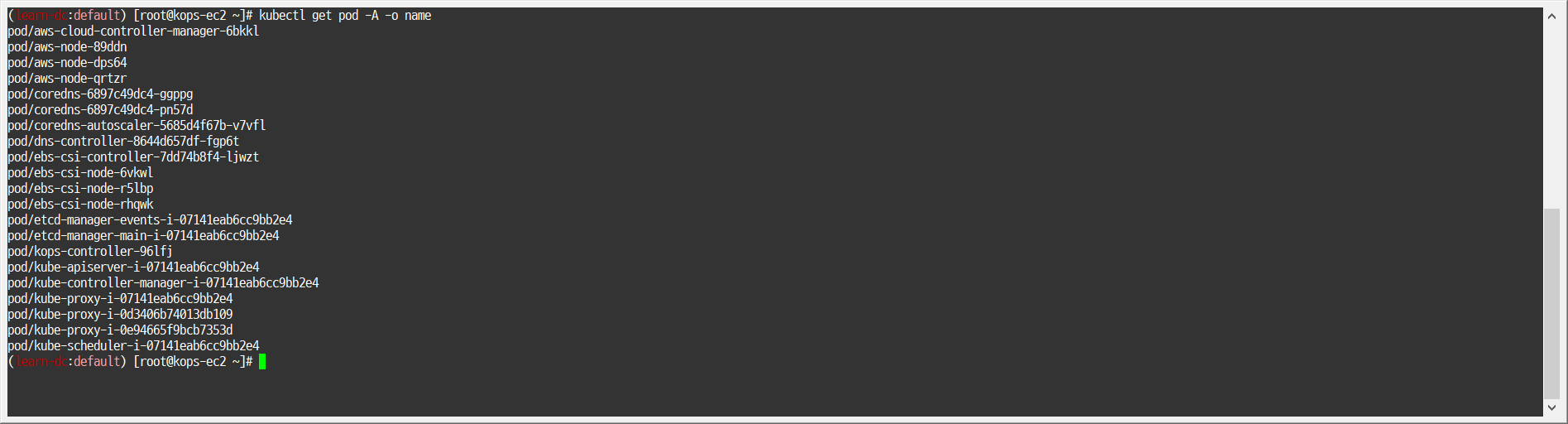

파드 이름 확인
- 1

  kubectl get pod -A -o name

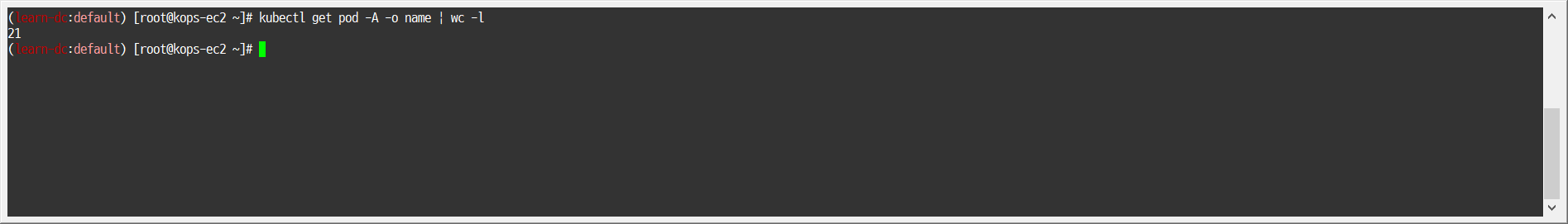

파드 갯수 확인
- 1

  kubectl get pod -A -o name | wc -l
파드 갯수 확인(플러그인)
- https://github.com/vladimirvivien/ktop
- 1

  kubectl ktop

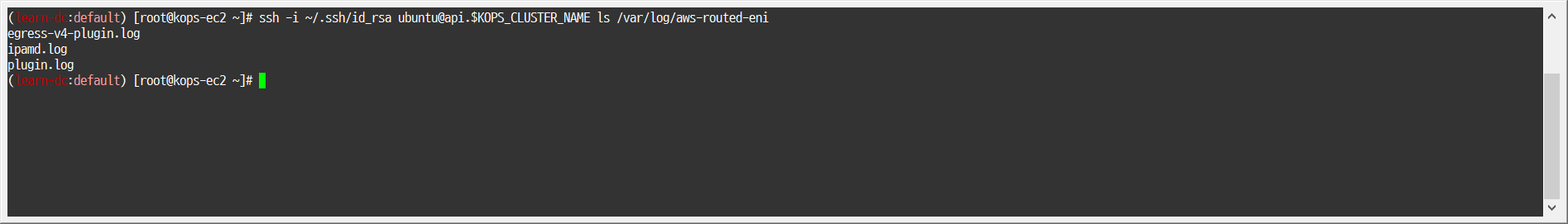

[master node] aws vpc cni log

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME ls /var/log/aws-routed-eni

2. master node에 SSH 접속 후 확인

[mater node] SSH 접속

1

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME

툴 설치

1

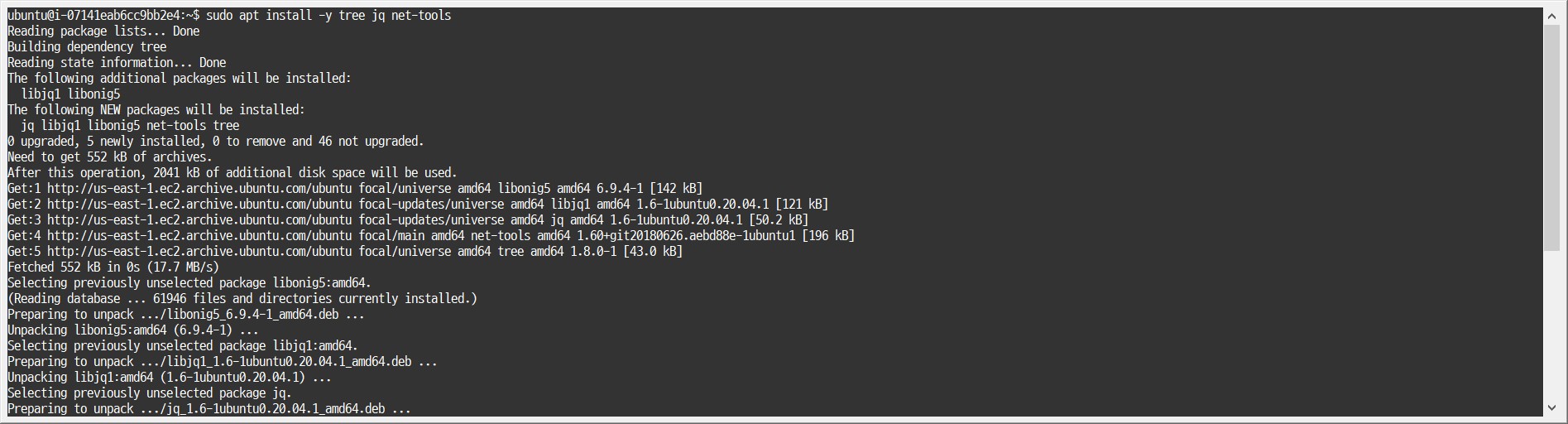

sudo apt install -y tree jq net-tools

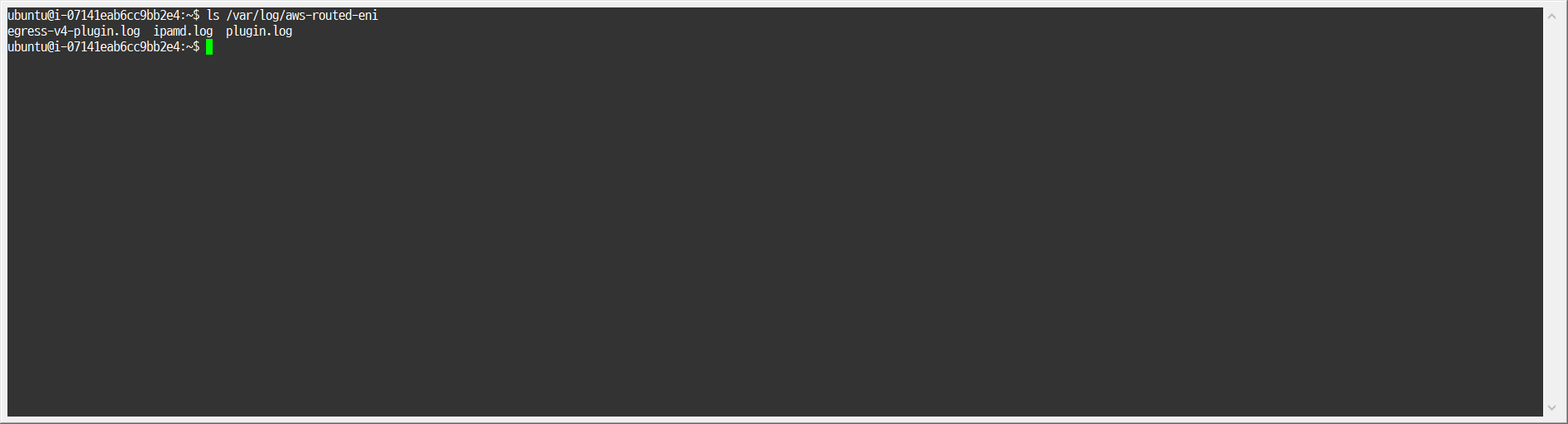

CNI 정보 확인

1

ls /var/log/aws-routed-eni

1

cat /var/log/aws-routed-eni/plugin.log | jq

1

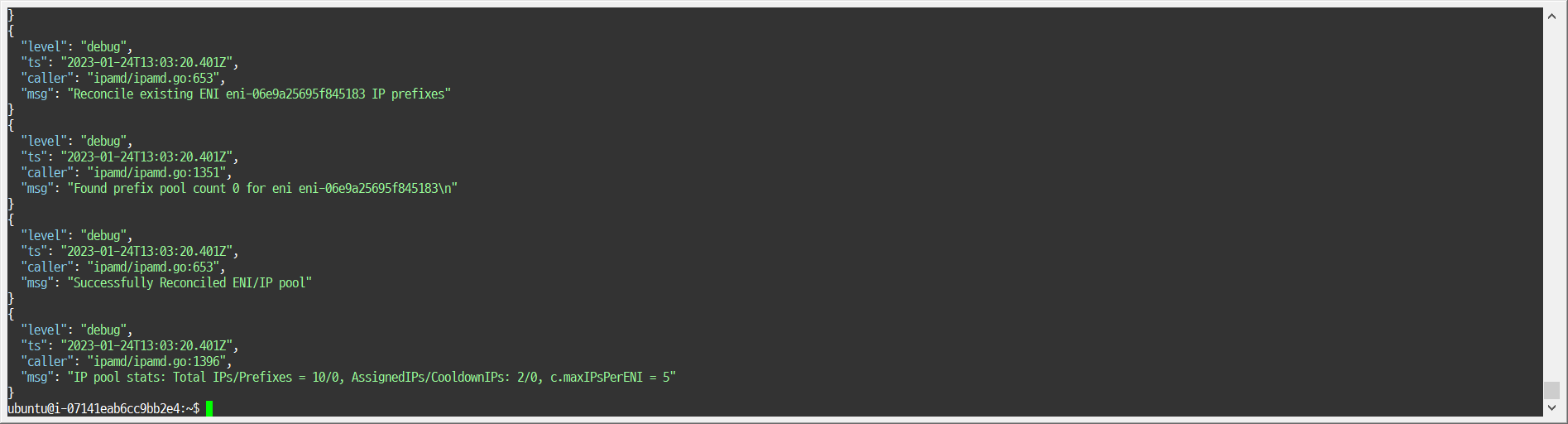

cat /var/log/aws-routed-eni/ipamd.log | jq

네트워크 정보 확인 : eniY는 pod network 네임스페이스와 veth pair

1

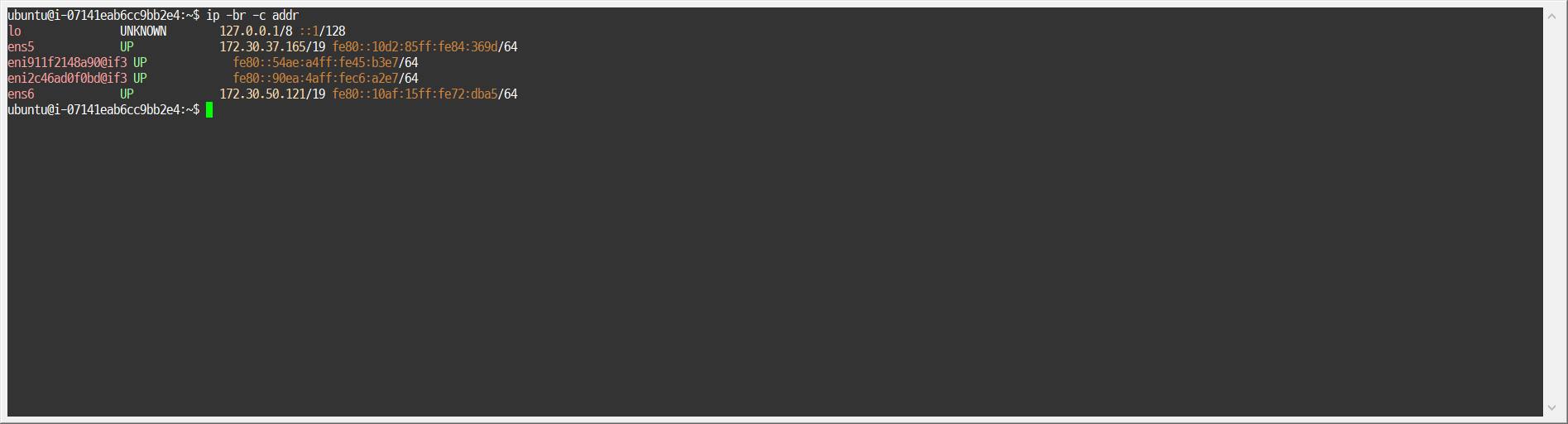

ip -br -c addr
1

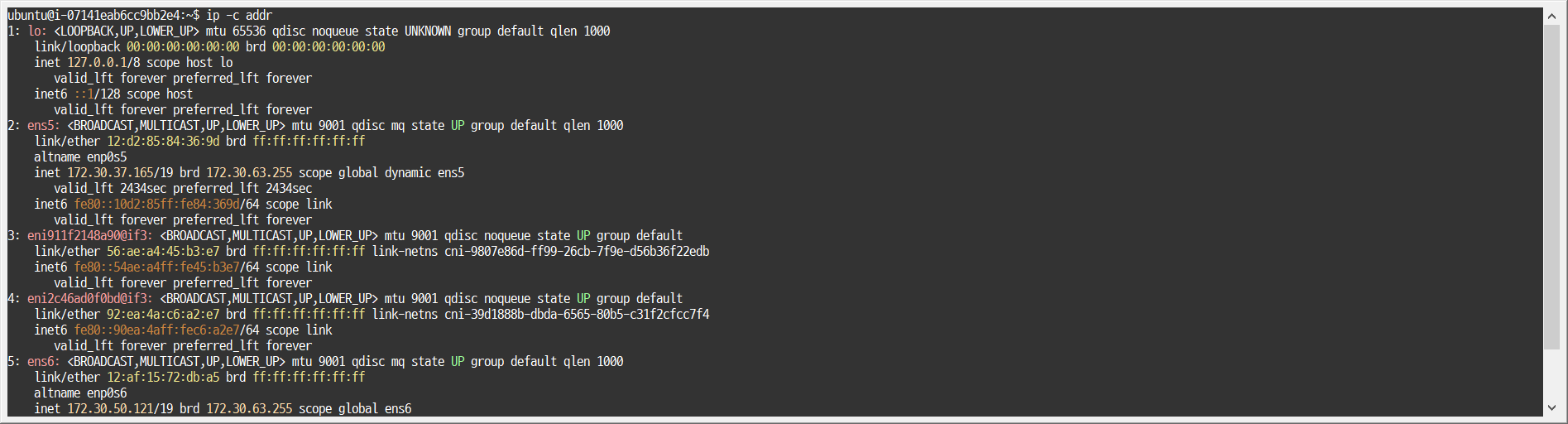

ip -c addr
1

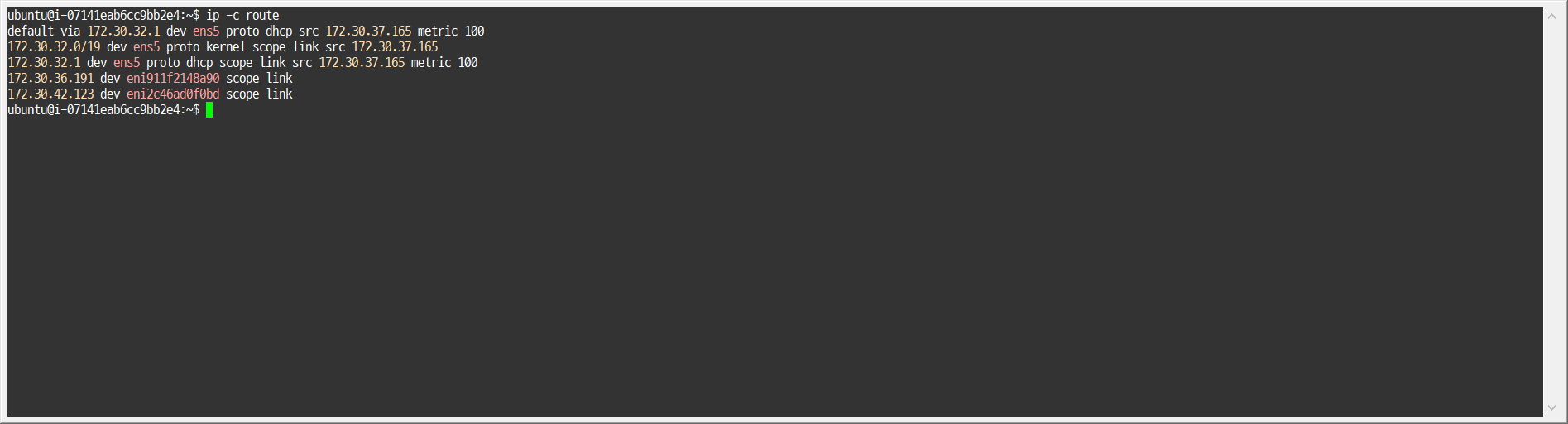

ip -c route
1

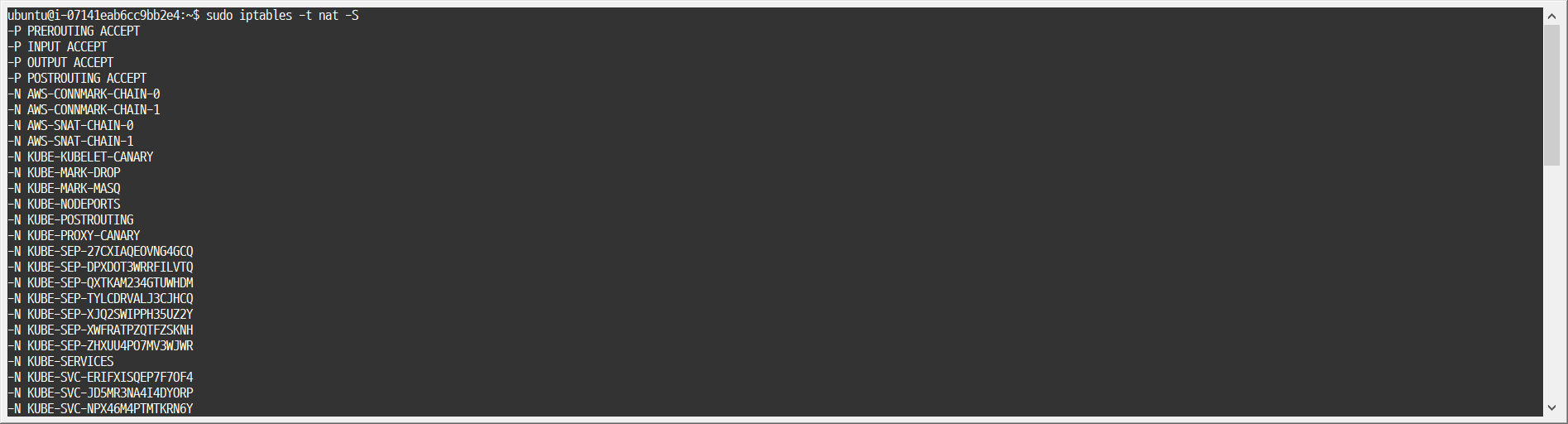

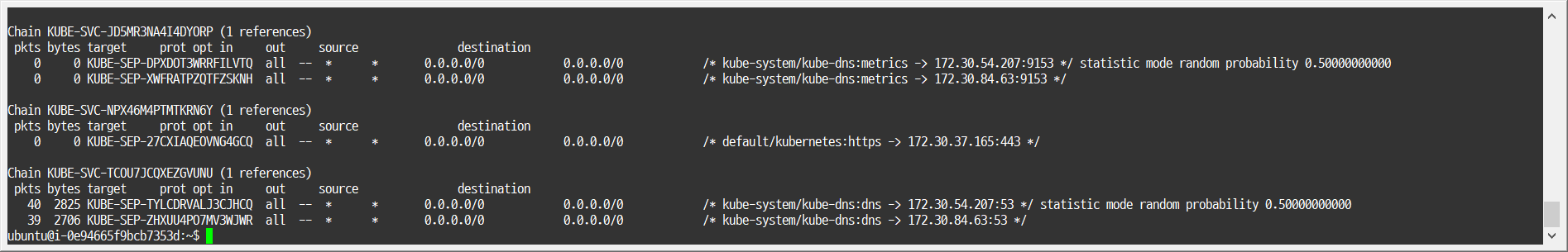

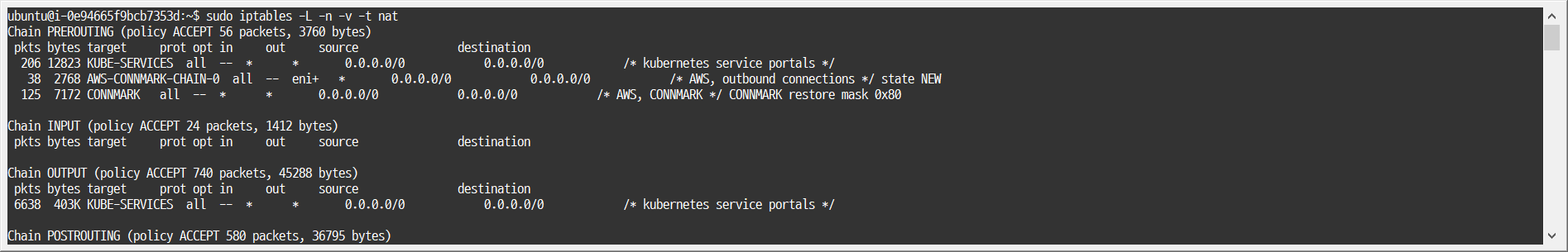

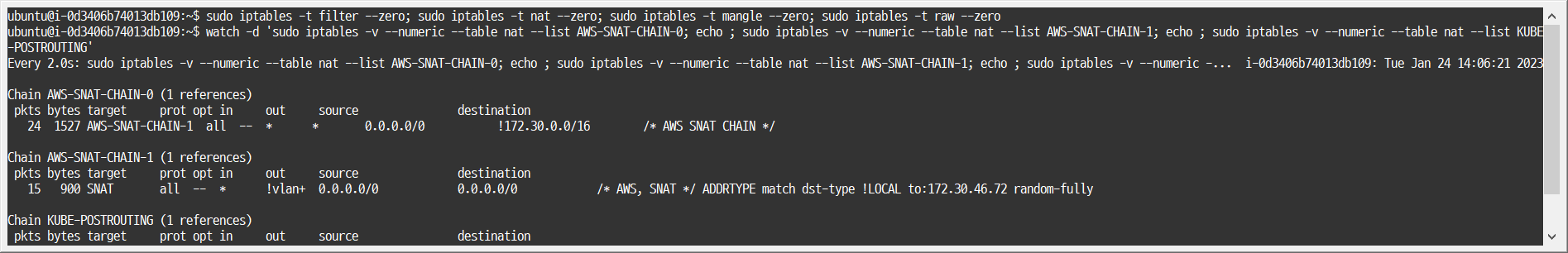

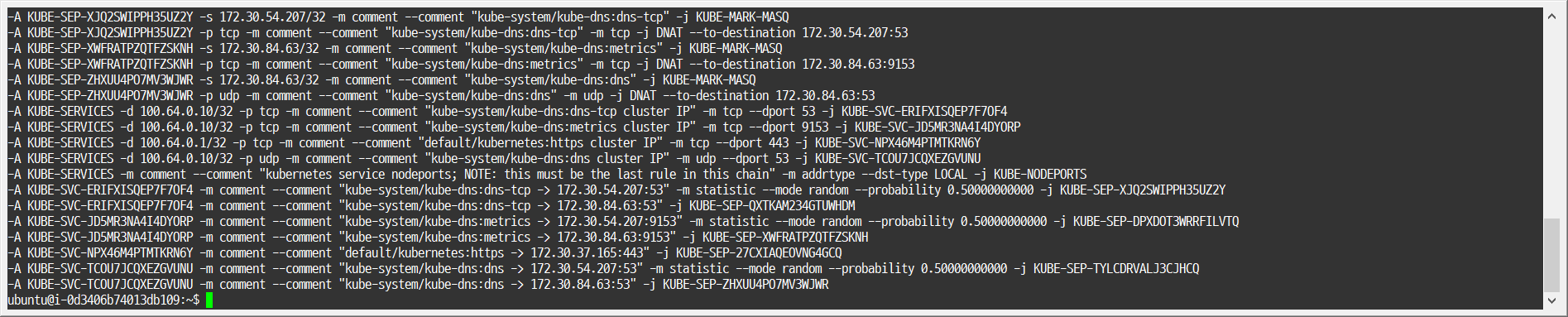

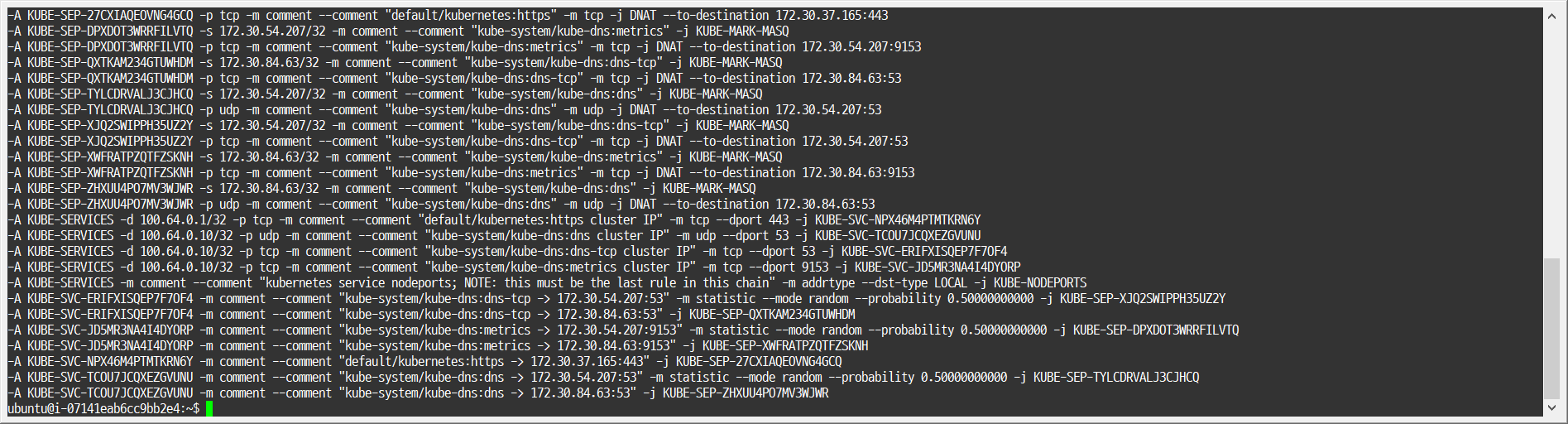

sudo iptables -t nat -S
1

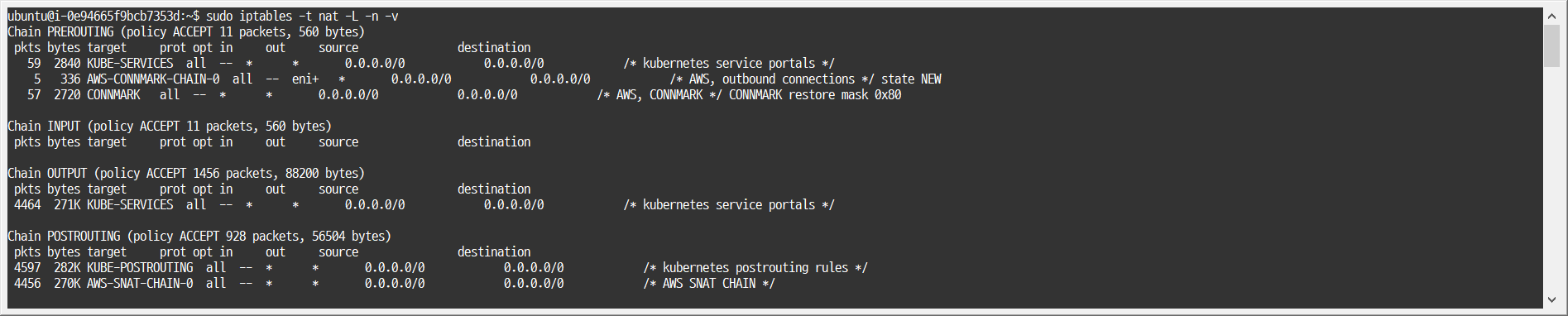

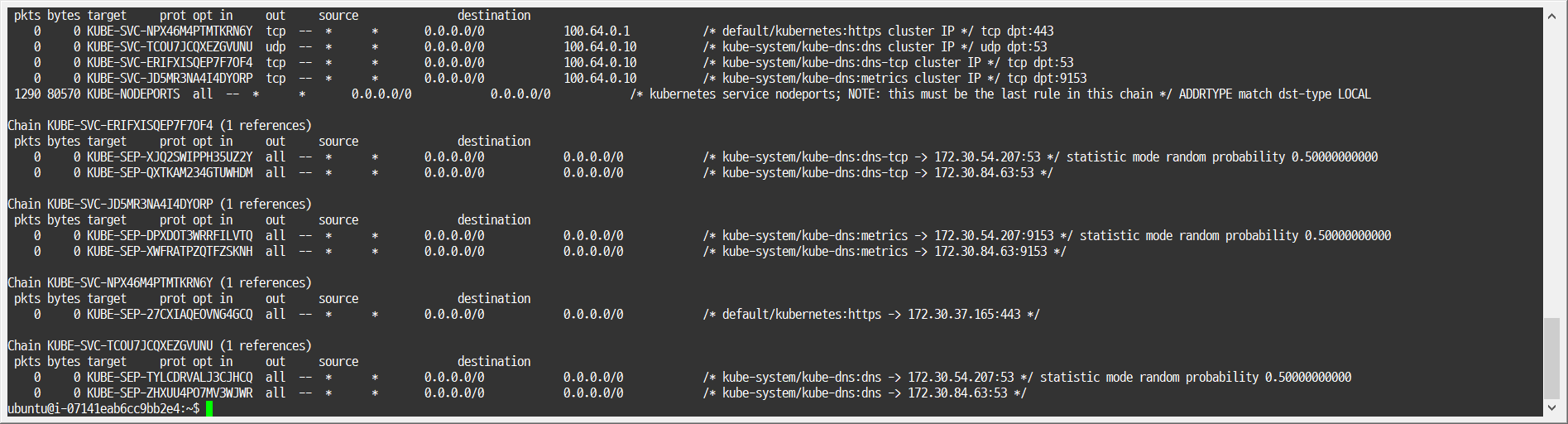

sudo iptables -t nat -L -n -v

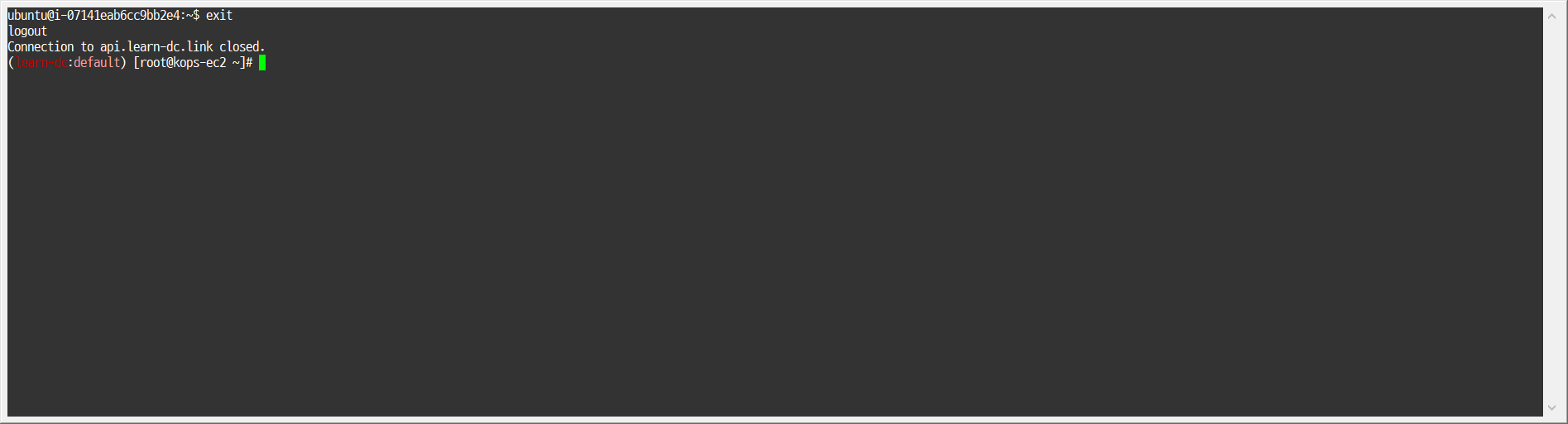

빠져나오기
- 1

  exit

3. 워커 노드에 SSH 접속 후 확인 : 워커 노드의 public ip로 SSH 접속

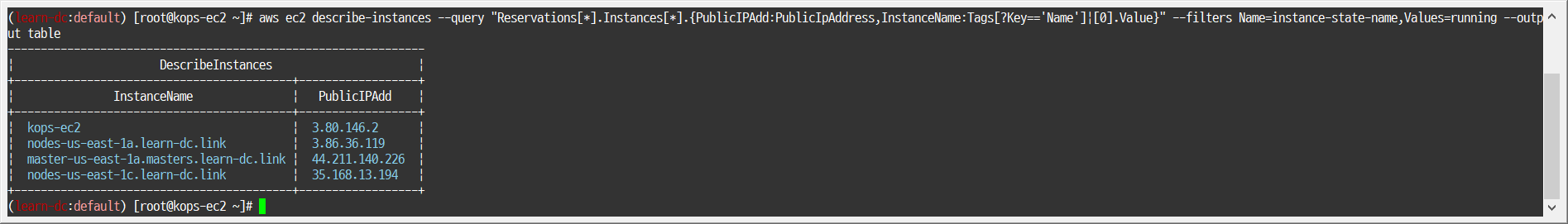

워커 노드 public IP 확인

1

aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value}" --filters Name=instance-state-name,Values=running --output table

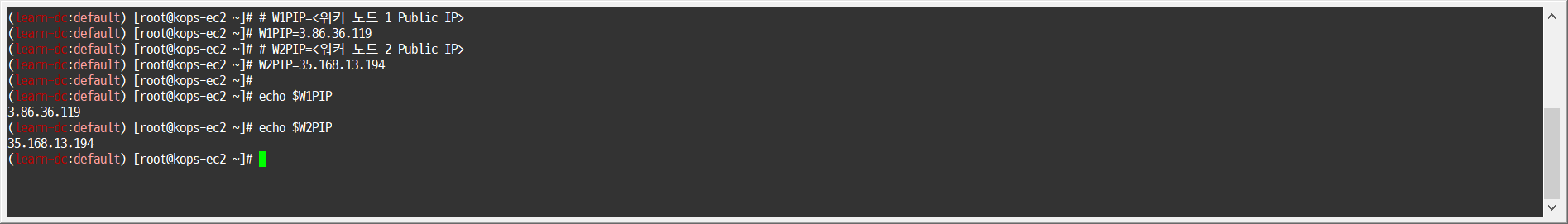

워커 노드 Public IP 변수 지정

1
2
3
4
5
6
7


# W1PIP=<워커 노드 1 Public IP>
W1PIP=3.86.36.119
# W2PIP=<워커 노드 2 Public IP>
W2PIP=35.168.13.194

echo $W1PIP
echo $W2PIP

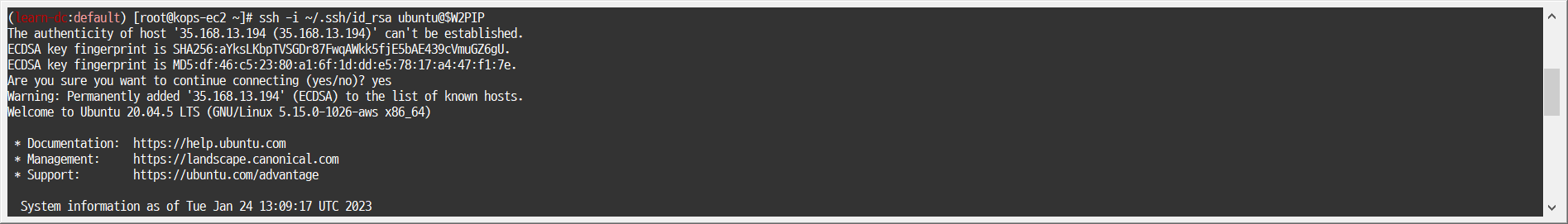

워커 노드 SSH 접속 확인

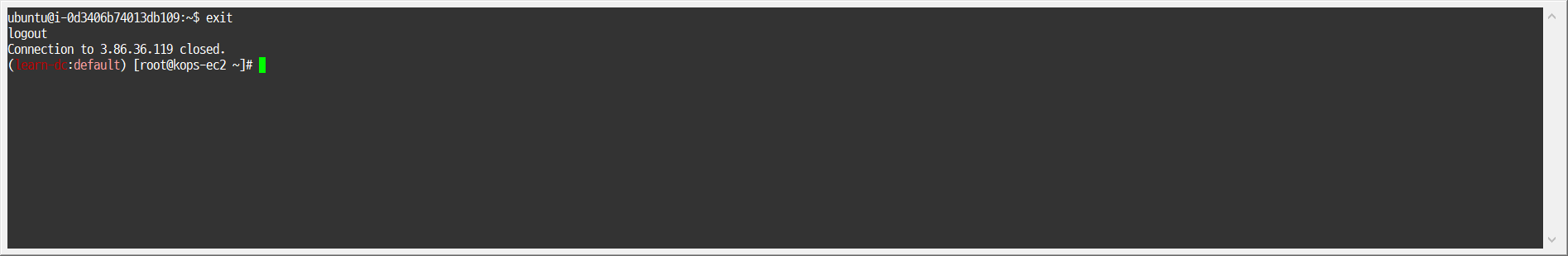

워커 노드1

1
2


ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP
exit

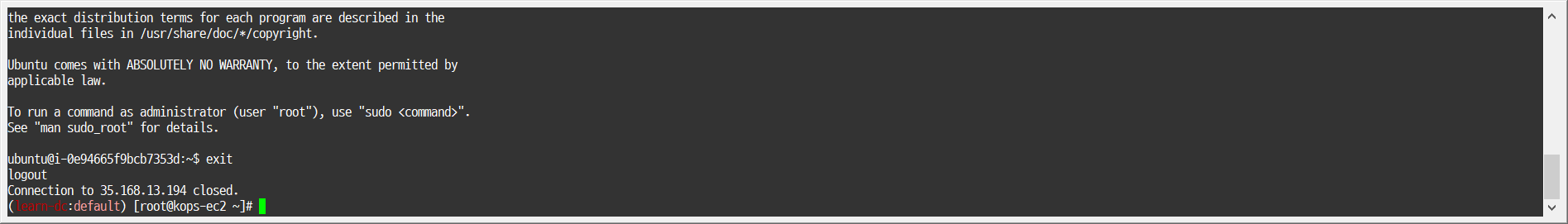

워커 노드2

1
2


ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP
exit

[워커 노드1, 워커 노드2] SSH 접속 후 툴 설치 및 정보 확인

SSH 접속

1
2


# ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP

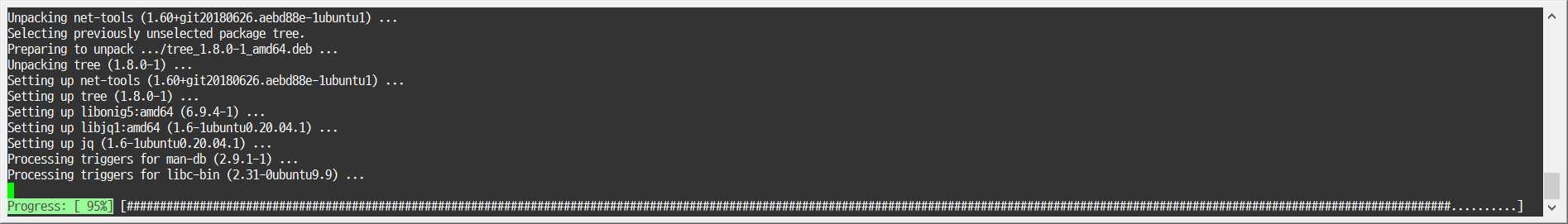

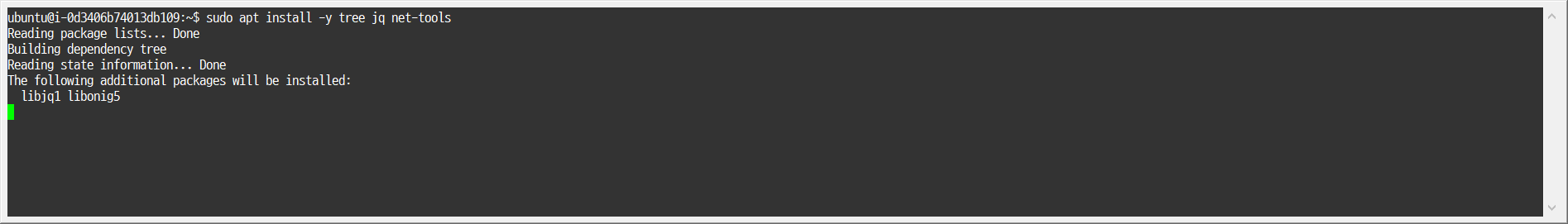

툴 설치

1

sudo apt install -y tree jq net-tools

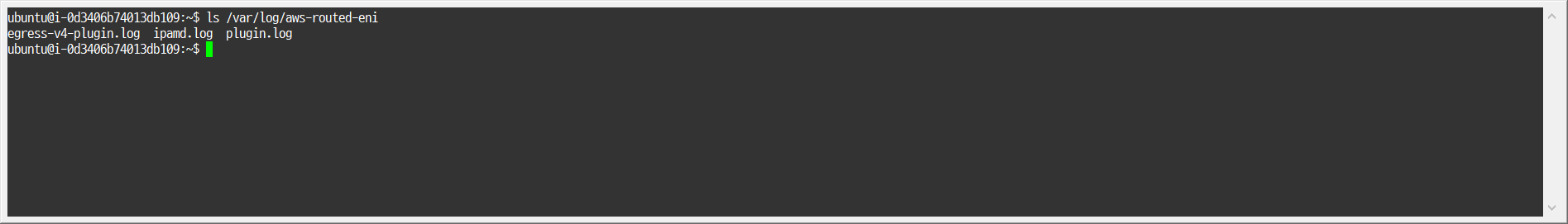

CNI 정보 확인

1

ls /var/log/aws-routed-eni

1

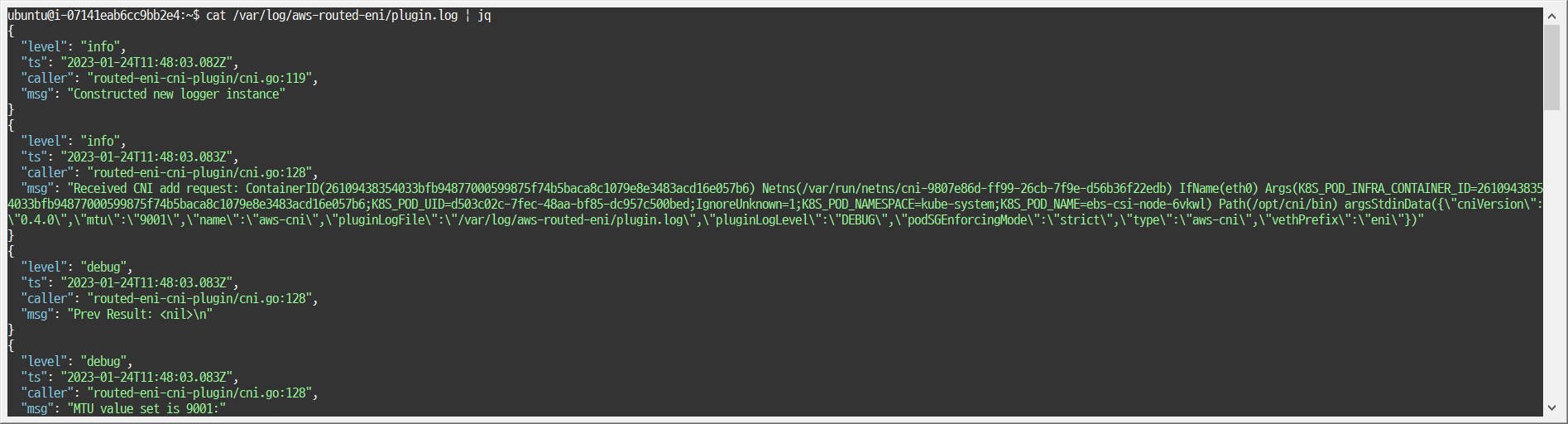

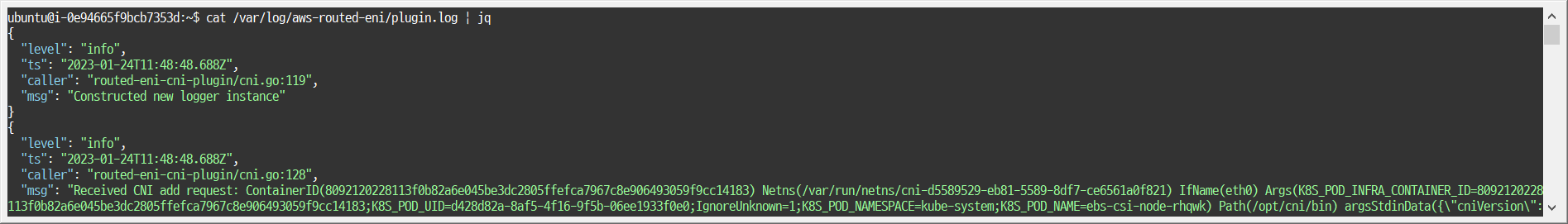

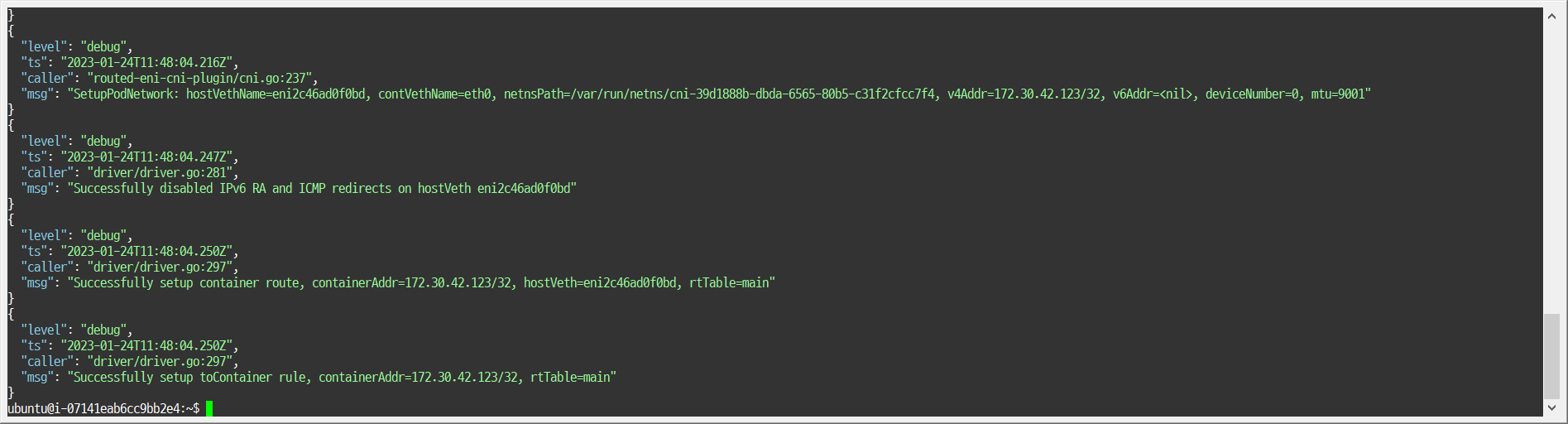

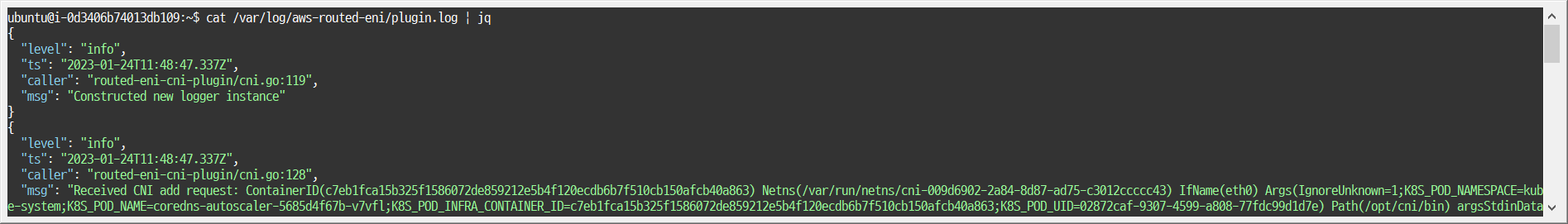

cat /var/log/aws-routed-eni/plugin.log | jq

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55


{
  "level": "info",
  "ts": "2023-01-24T11:48:47.337Z",
  "caller": "routed-eni-cni-plugin/cni.go:119",
  "msg": "Constructed new logger instance"
}
{
  "level": "info",
  "ts": "2023-01-24T11:48:47.337Z",
  "caller": "routed-eni-cni-plugin/cni.go:128",
  "msg": "Received CNI add request: ContainerID(c7eb1fca15b325f1586072de859212e5b4f120ecdb6b7f510cb150afcb40a863) Netns(/var/run/netns/cni-009d6902-2a84-8d87-ad75-c3012ccccc43) IfName(eth0) Args(IgnoreUnknown=1;K8S_POD_NAMESPACE=kube-system;K8S_POD_NAME=coredns-autoscaler-5685d4f67b-v7vfl;K8S_POD_INFRA_CONTAINER_ID=c7eb1fca15b325f1586072de859212e5b4f120ecdb6b7f510cb150afcb40a863;K8S_POD_UID=02872caf-9307-4599-a808-77fdc99d1d7e) Path(/opt/cni/bin) argsStdinData({\"cniVersion\":\"0.4.0\",\"mtu\":\"9001\",\"name\":\"aws-cni\",\"pluginLogFile\":\"/var/log/aws-routed-eni/plugin.log\",\"pluginLogLevel\":\"DEBUG\",\"podSGEnforcingMode\":\"strict\",\"type\":\"aws-cni\",\"vethPrefix\":\"eni\"})"
}
{
  "level": "debug",
  "ts": "2023-01-24T11:48:47.337Z",
  "caller": "routed-eni-cni-plugin/cni.go:128",
  "msg": "Prev Result: <nil>\n"
}
{
  "level": "debug",
  "ts": "2023-01-24T11:48:47.337Z",
  "caller": "routed-eni-cni-plugin/cni.go:128",
  "msg": "MTU value set is 9001:"
}
{
  "level": "info",
  "ts": "2023-01-24T11:48:47.343Z",
  "caller": "routed-eni-cni-plugin/cni.go:128",
  "msg": "Received add network response from ipamd for container c7eb1fca15b325f1586072de859212e5b4f120ecdb6b7f510cb150afcb40a863 interface eth0: Success:true  IPv4Addr:\"172.30.37.39\"  VPCv4CIDRs:\"172.30.0.0/16\""
}
{
  "level": "debug",
  "ts": "2023-01-24T11:48:47.343Z",
  "caller": "routed-eni-cni-plugin/cni.go:237",
  "msg": "SetupPodNetwork: hostVethName=eni02955105579, contVethName=eth0, netnsPath=/var/run/netns/cni-009d6902-2a84-8d87-ad75-c3012ccccc43, v4Addr=172.30.37.39/32, v6Addr=<nil>, deviceNumber=0, mtu=9001"
}
{
  "level": "debug",
  "ts": "2023-01-24T11:48:47.400Z",
  "caller": "driver/driver.go:281",
  "msg": "Successfully disabled IPv6 RA and ICMP redirects on hostVeth eni02955105579"
}
{
  "level": "debug",
  "ts": "2023-01-24T11:48:47.408Z",
  "caller": "driver/driver.go:297",
  "msg": "Successfully setup container route, containerAddr=172.30.37.39/32, hostVeth=eni02955105579, rtTable=main"
}
{
  "level": "debug",
  "ts": "2023-01-24T11:48:47.408Z",
  "caller": "driver/driver.go:297",
  "msg": "Successfully setup toContainer rule, containerAddr=172.30.37.39/32, rtTable=main"
}

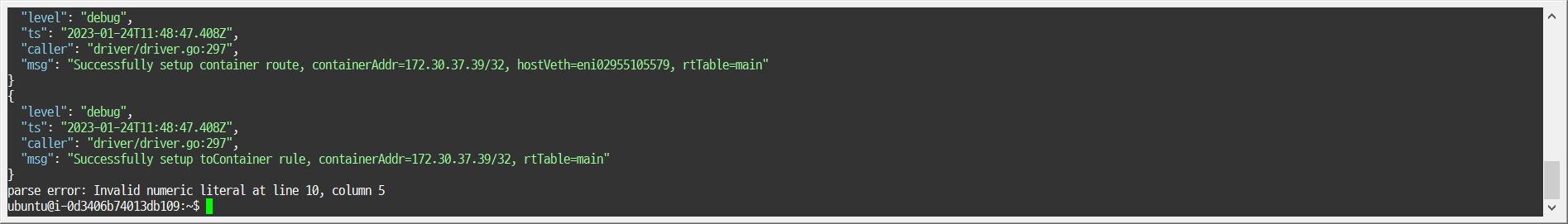

parse error: Invalid numeric literal at line 10, column 5

1

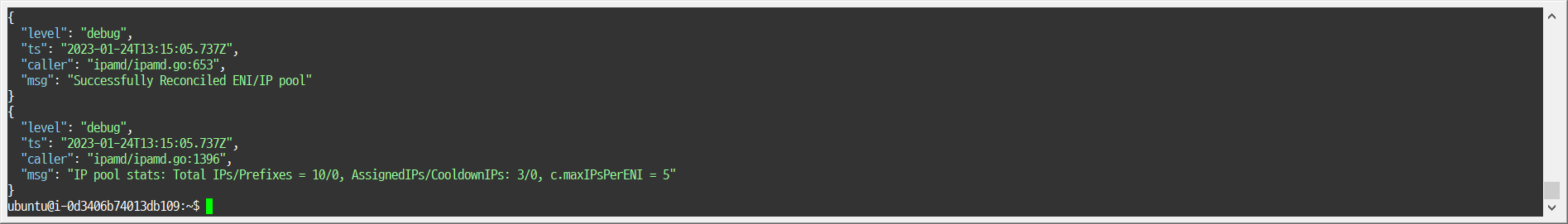

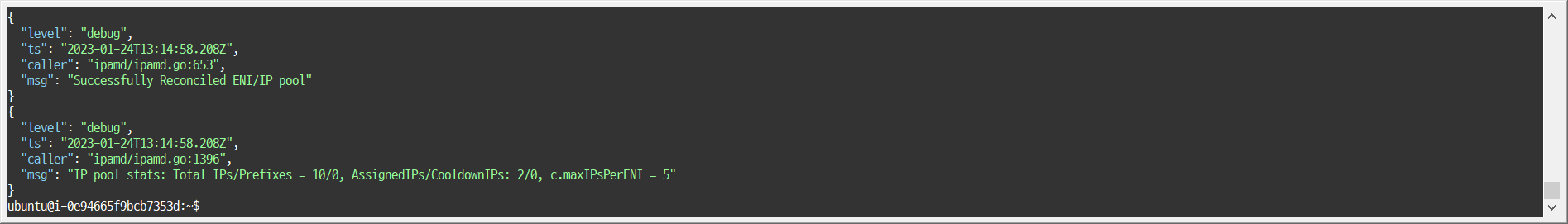

cat /var/log/aws-routed-eni/ipamd.log | jq

네트워크 정보 확인 : eniY는 pod network 네임스페이스와 veth pair

1

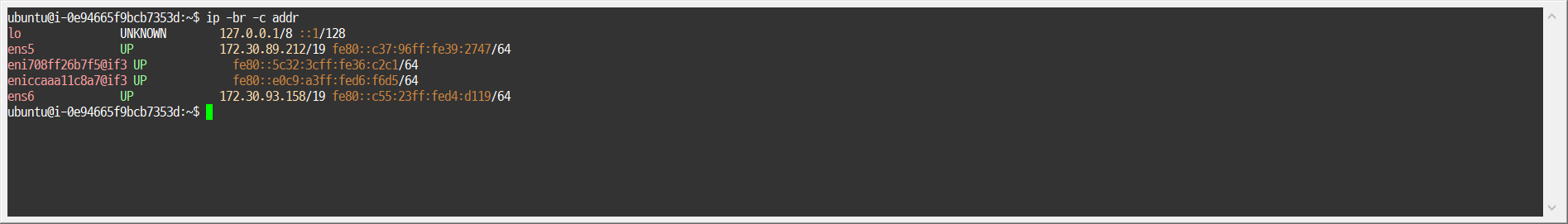

ip -br -c addr
1

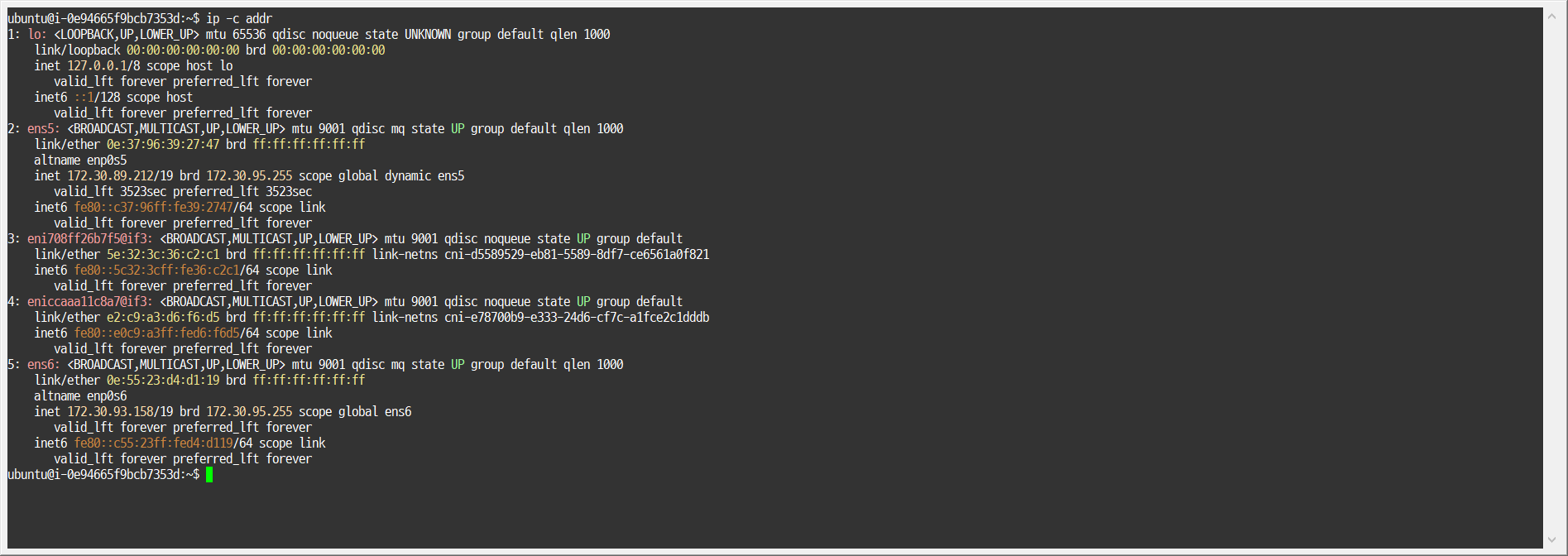

ip -c addr
1

ip -c route
1

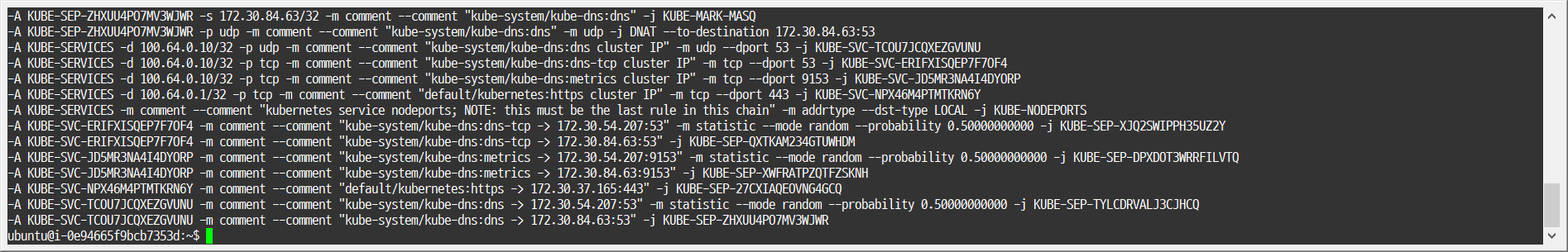

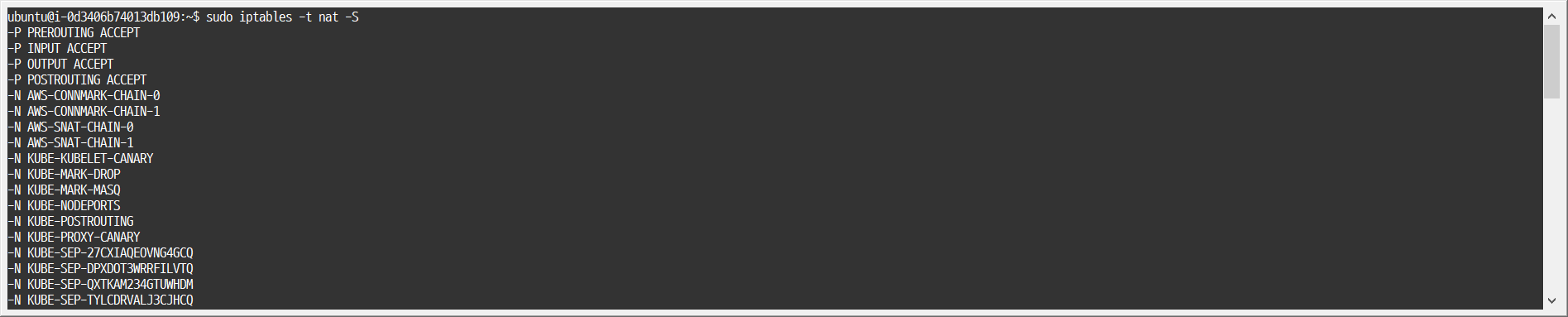

sudo iptables -t nat -S
1

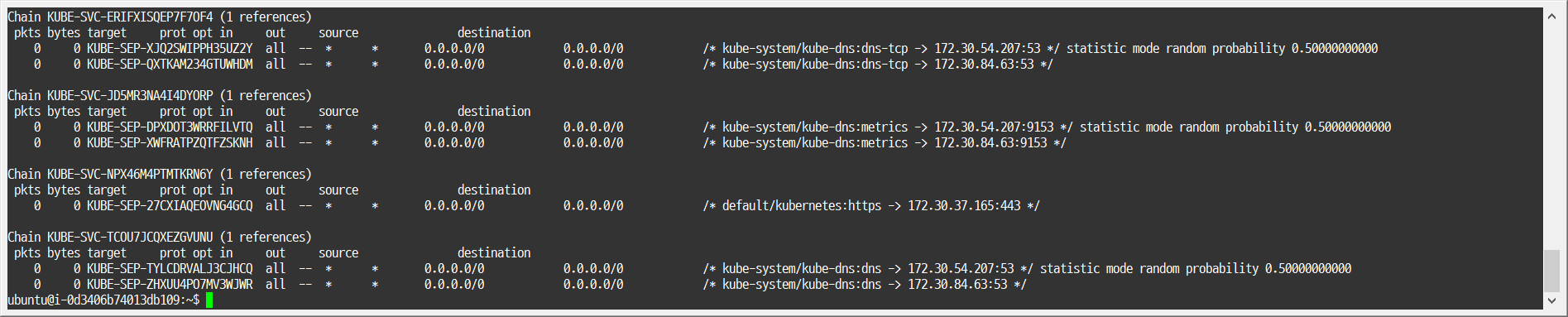

sudo iptables -t nat -L -n -v

빠져나오기
- 1

  exit

2.2 노트에서 기본 네트워크 정보 확인

2.2.1 개념

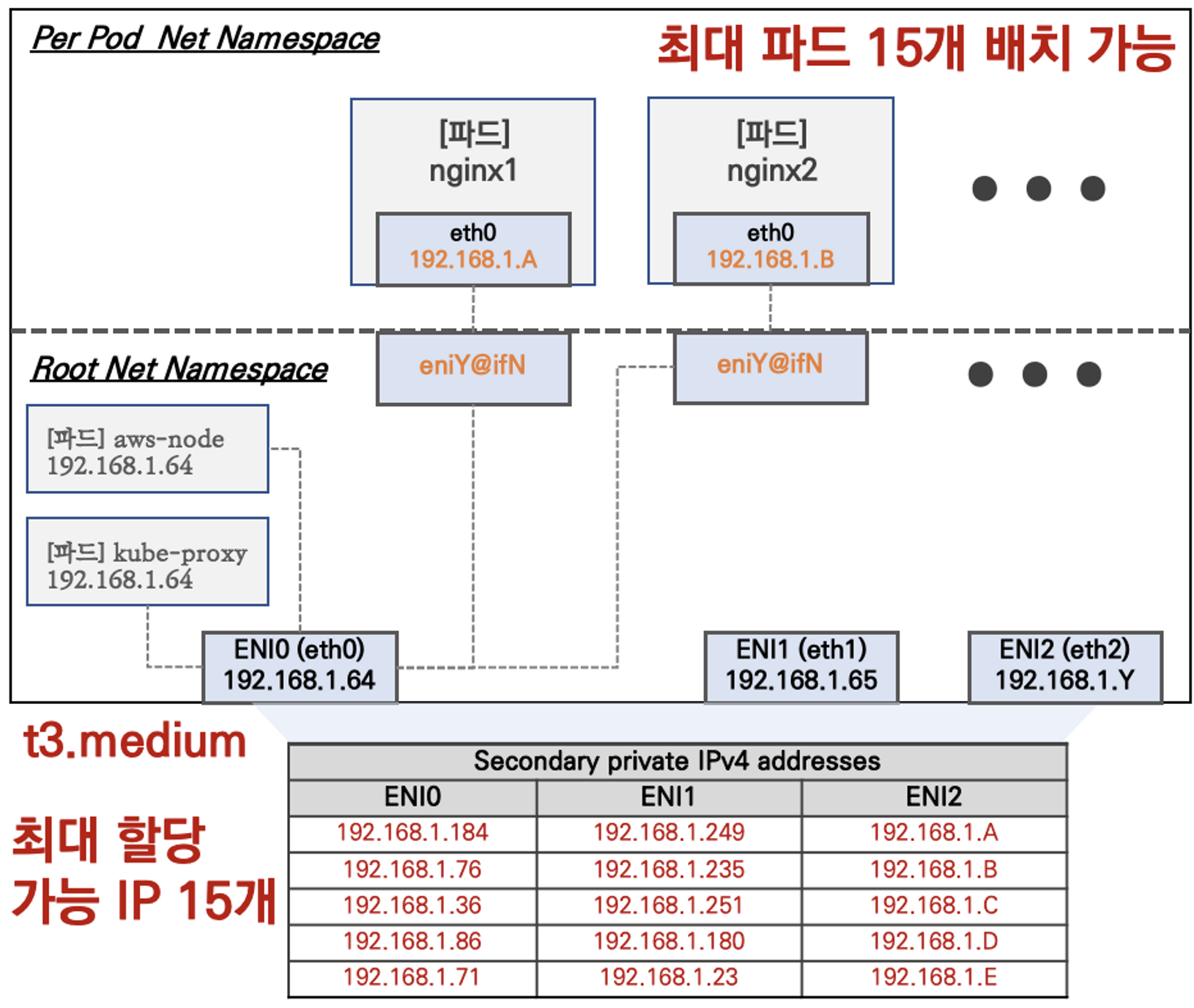

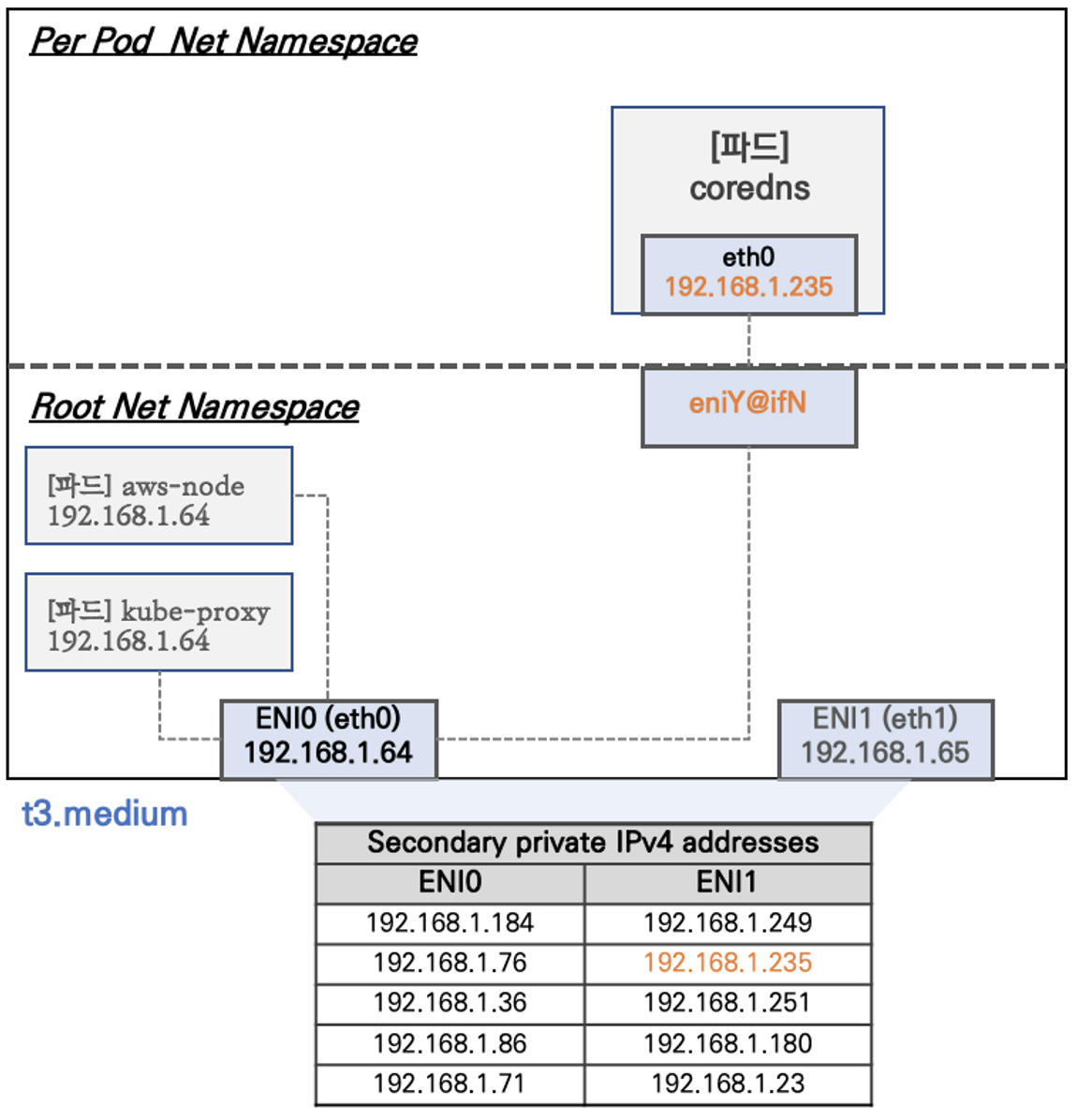

1. 워커 노드1 기본 네트워크 구성 : 워커 노드2는 구성이 유사하여 생략

Network NS(Name Space)는 호스트(Root)와 파드 별(Per Pod)로 구분
특정한 파드(kube-proxy, aws-node)는 호스트(Root)의 IP를 그대로 사용
t3.medium의 경우 ENI에 최대 6개의 IP를 가질 수 있음
- 인스턴스 유형 최대 네트워크 인터페이스 수 인터페이스당 프라이빗 IPv4 주소 수 인터페이스당 IPv6 주소 수

  t3.medium 3 6 6
  - https://docs.aws.amazon.com/ko_kr/AWSEC2/latest/UserGuide/using-eni.html
ENI0, ENI1으로 2개의 ENI는 자신의 IP 이외에 추가적으로 5개의 보조 프라이빗 IP를 가질 수 있음
coredns 파드는 veth으로 호스트에는 eniY@ifN 인터페이스와 파드에 eth0과 연결되어 있음

2. 워커 노드1 인스턴스의 네트워크 정보 확인

2.2.2 실습

1. 보조 IPv4 주소를 파드가 사용하는지 확인

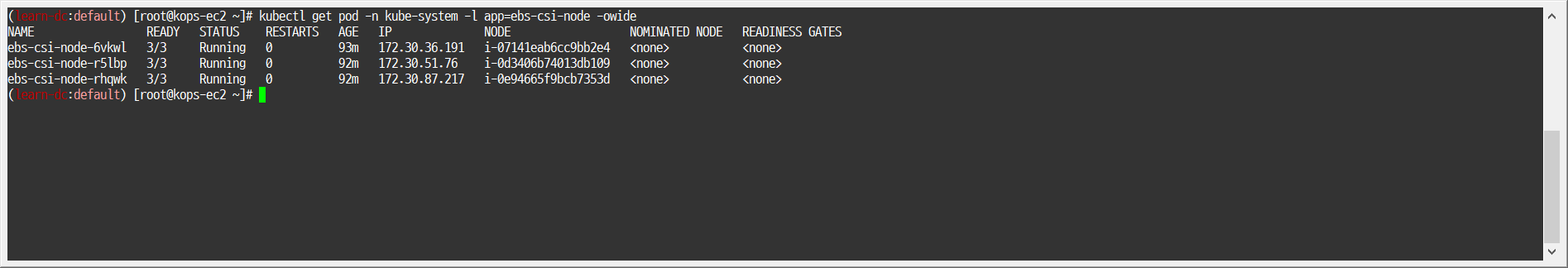

ebs-csi-node 파드 IP 정보 확인

1

kubectl get pod -n kube-system -l app=ebs-csi-node -owide

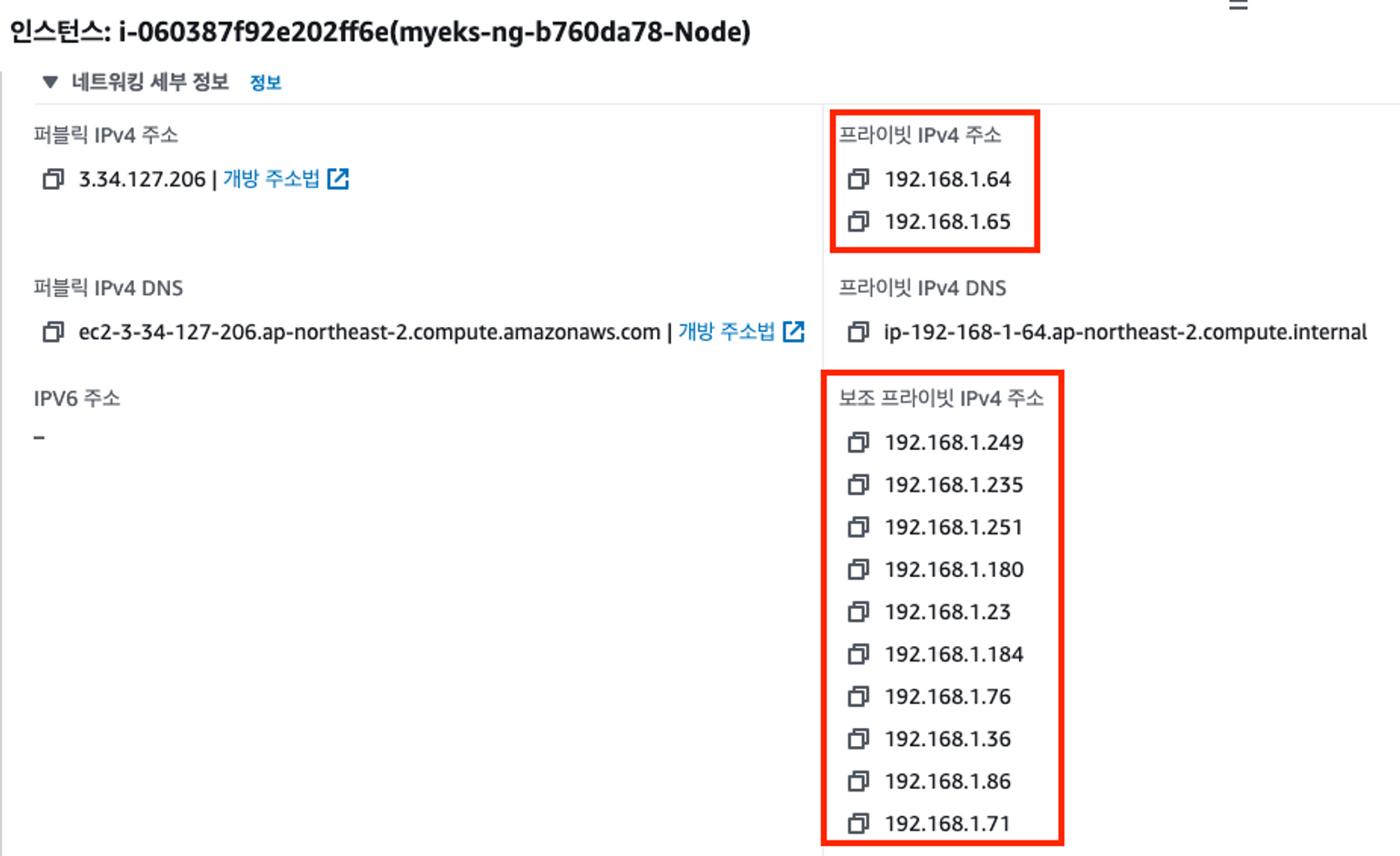

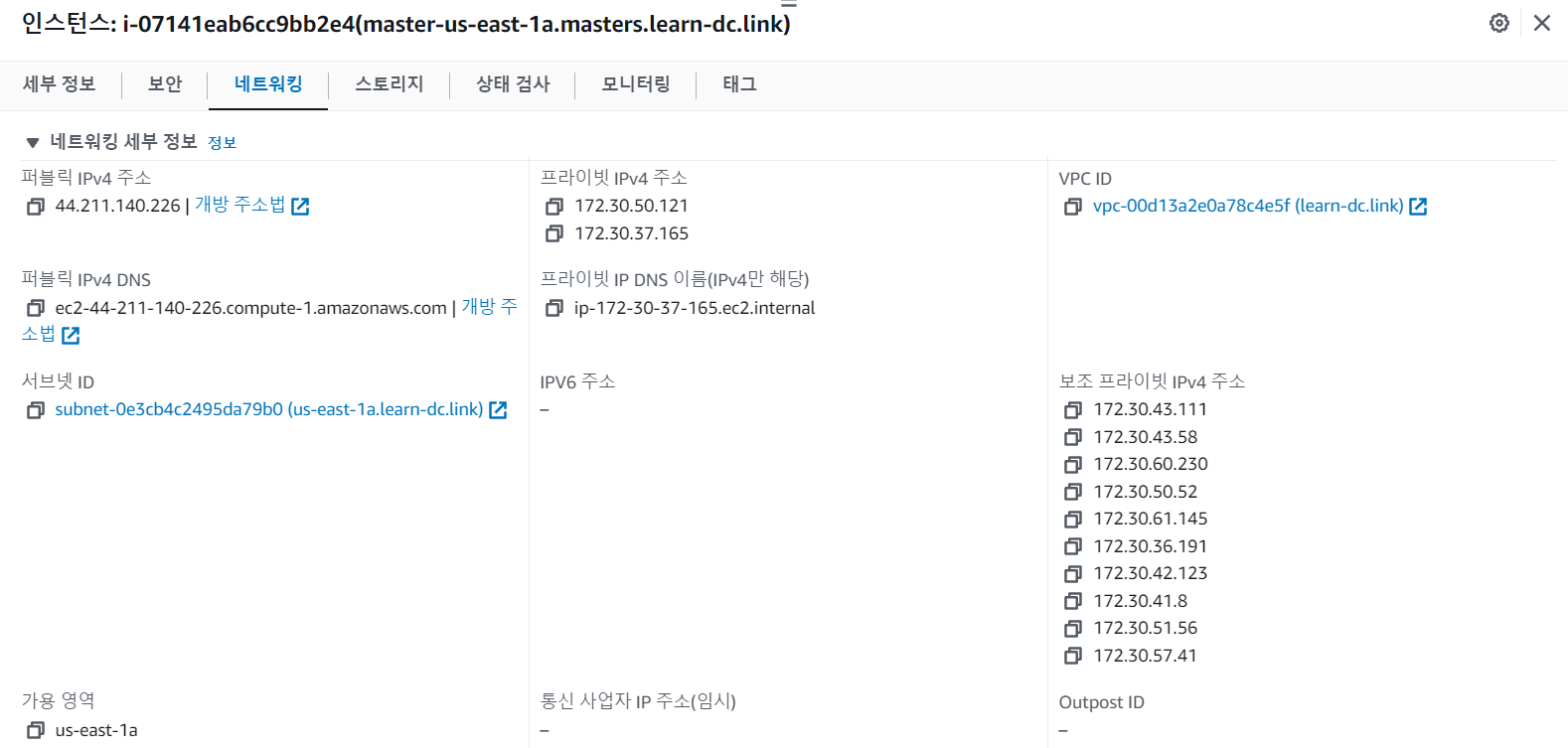

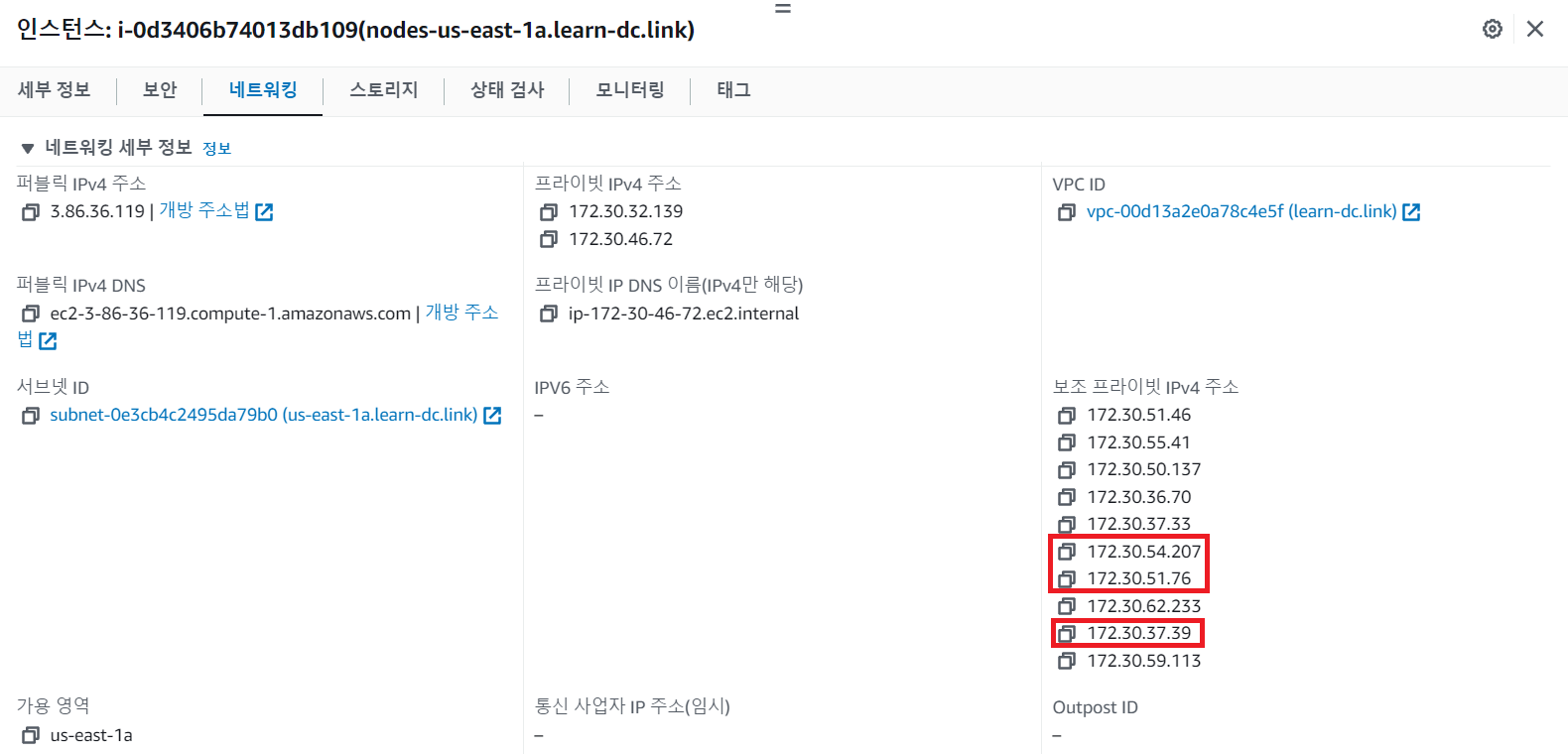

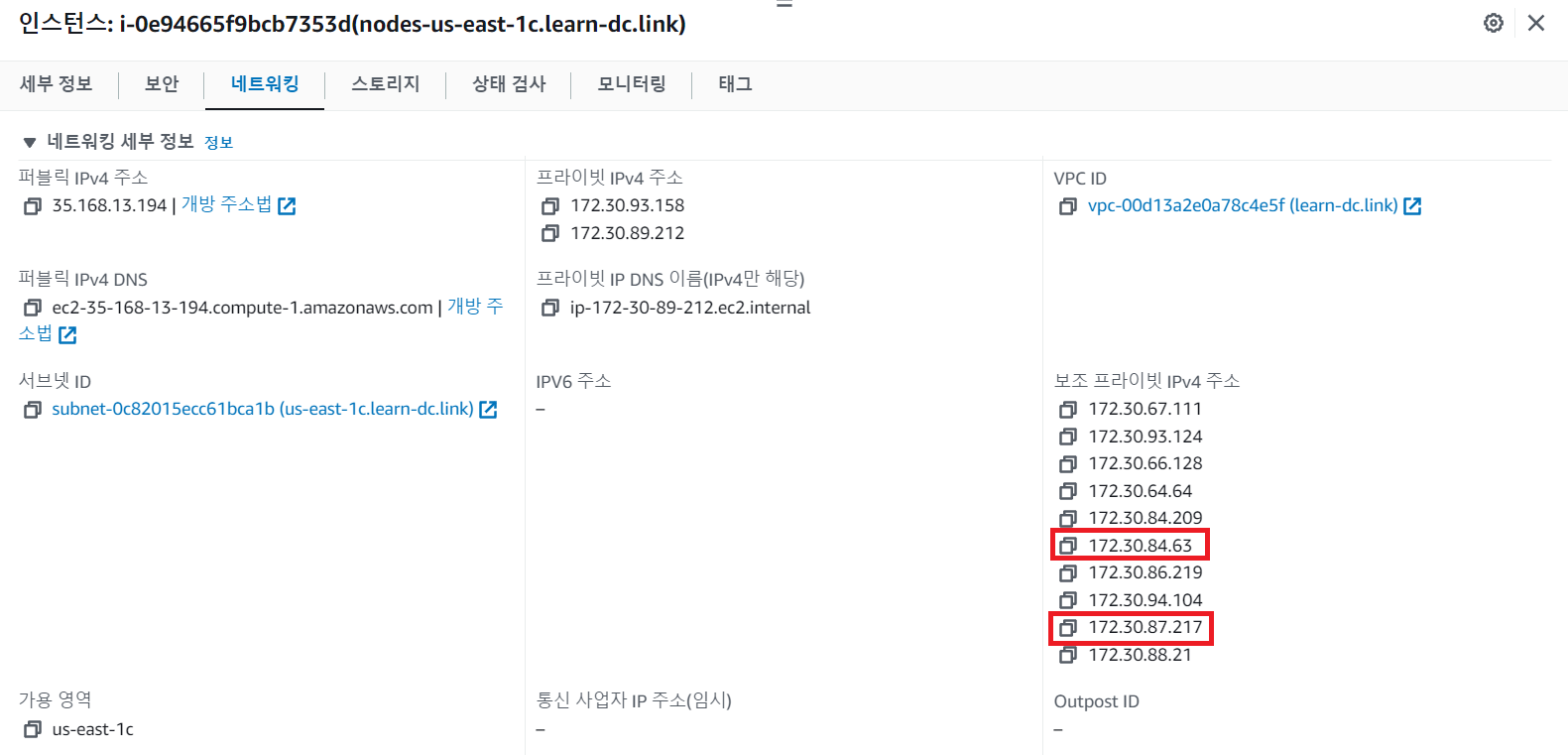

노드의 라우팅 정보 확인 » EC2 네트워크 정보의 ‘보조 프라이빗 IPv4 주소’와 비교해보자

1
2
3


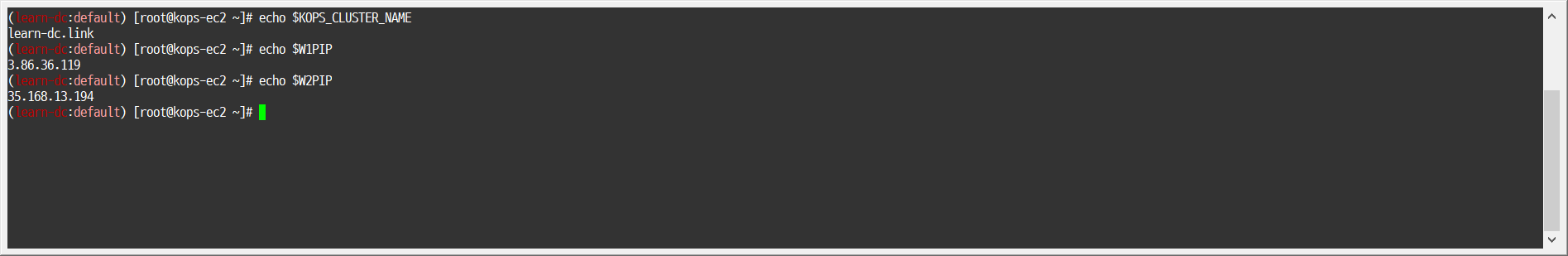

echo $KOPS_CLUSTER_NAME
echo $W1PIP
echo $W2PIP

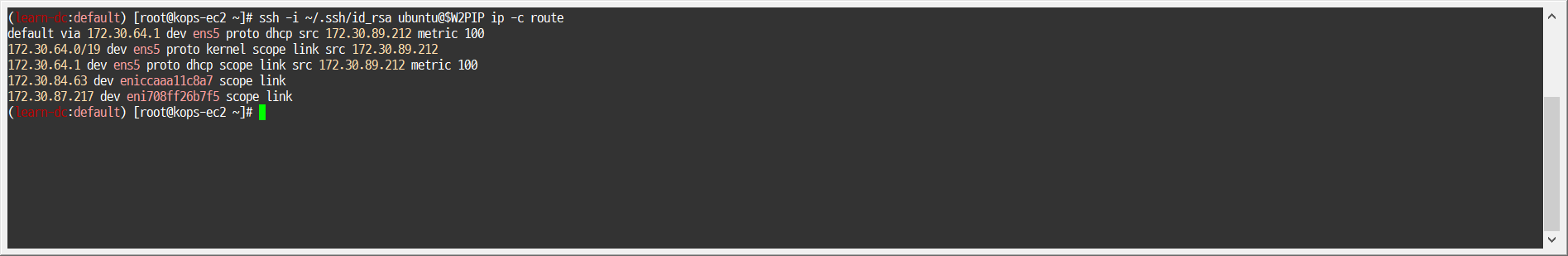

1

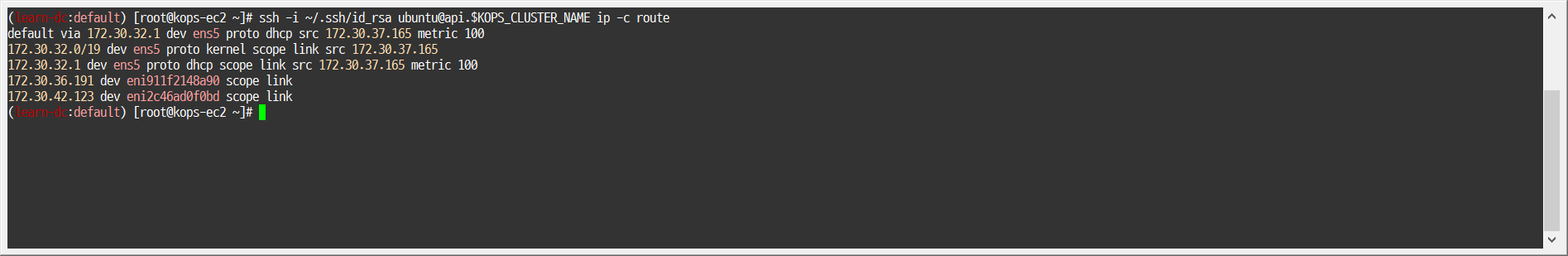

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME ip -c route

1

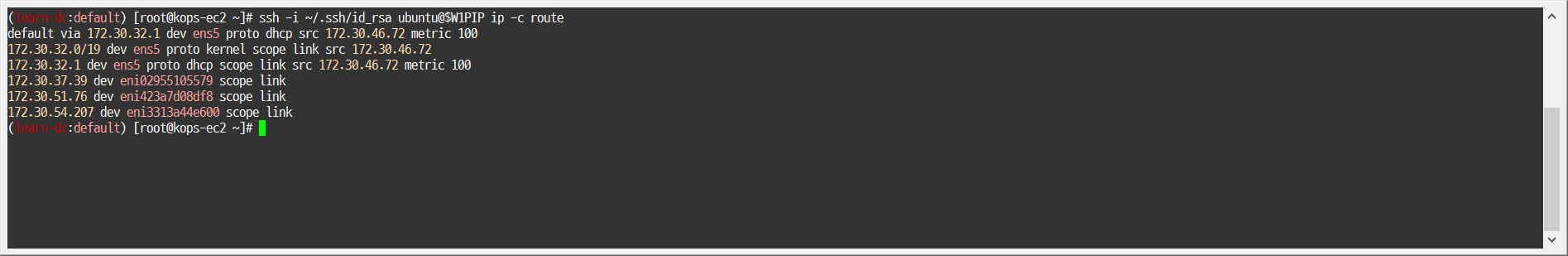

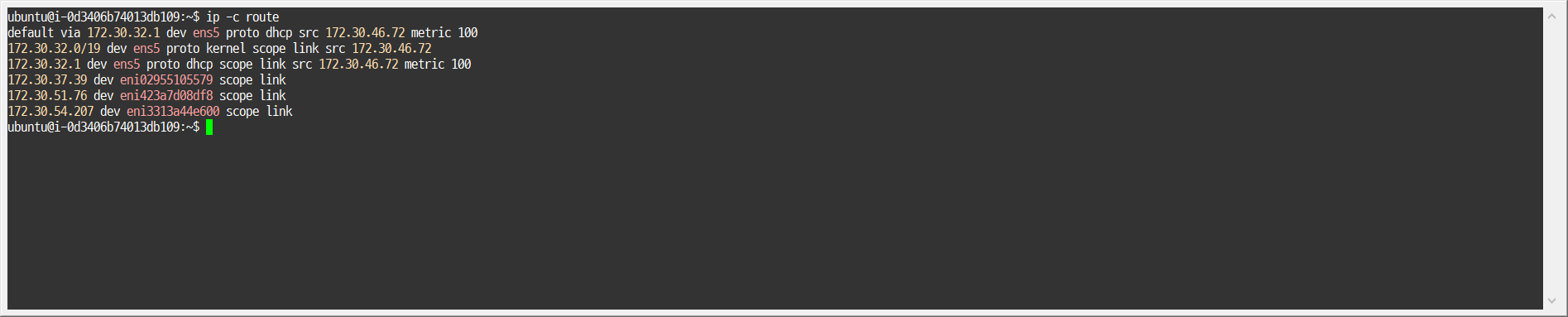

ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP ip -c route

1

ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP ip -c route

2. 테스트용 파드 생성 - nicolaka/netshoot

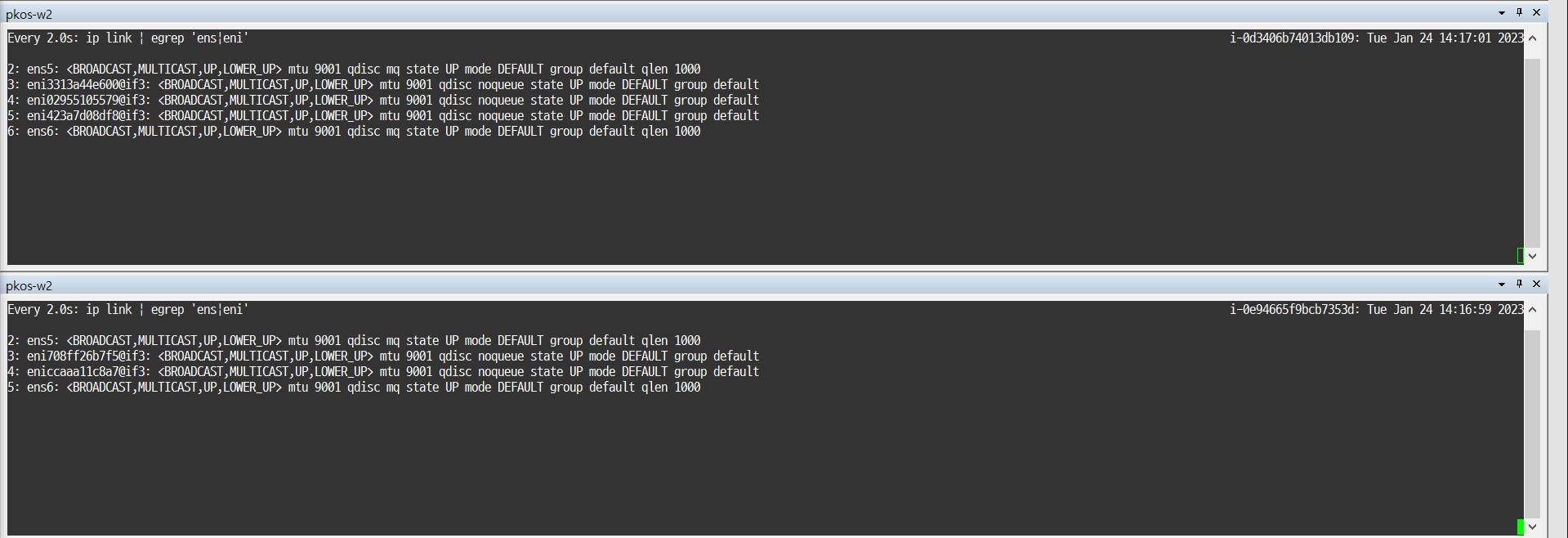

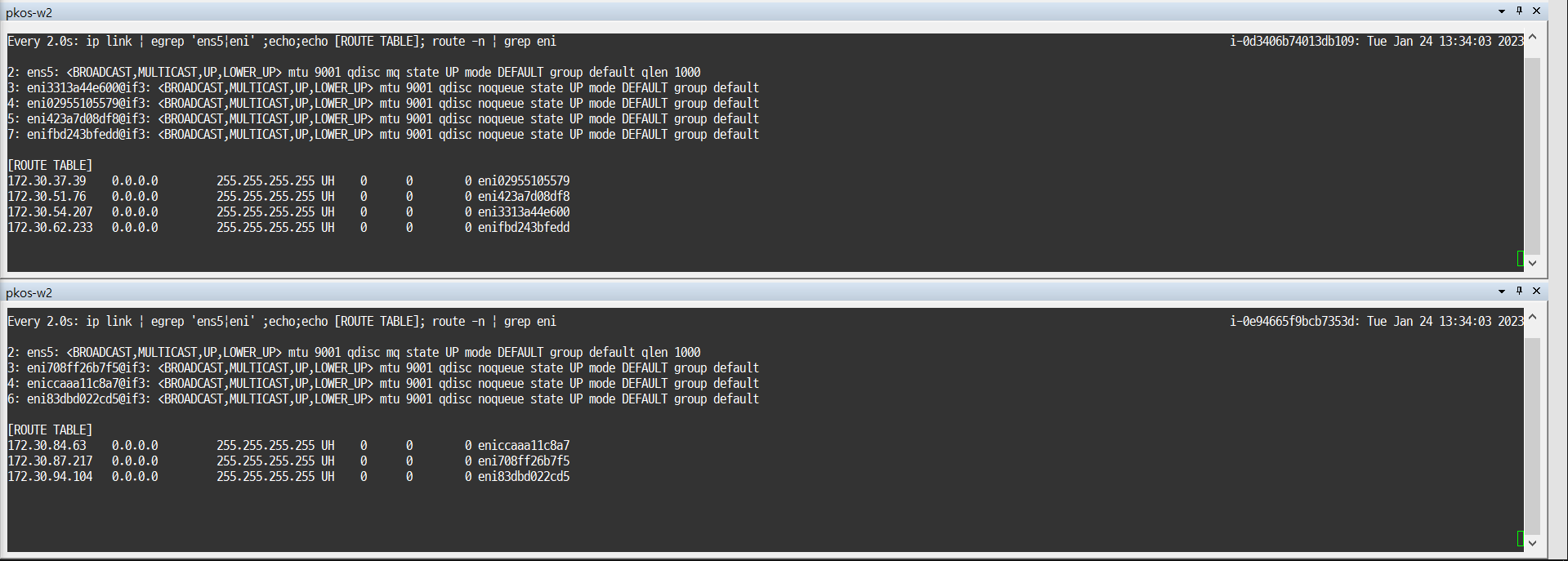

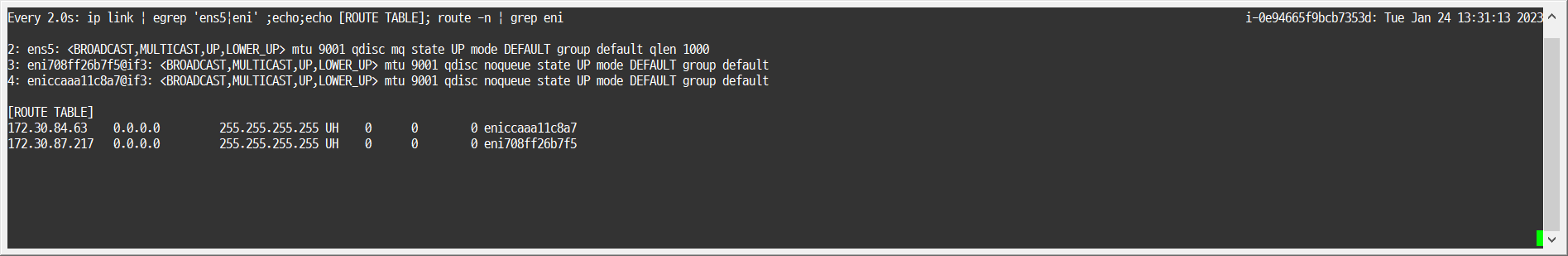

[터미널1, 터미널2] 워커 노드1, 워커 노드2 모니터링

1
2


ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP
watch -d "ip link | egrep 'ens5|eni' ;echo;echo "[ROUTE TABLE]"; route -n | grep eni"

1
2


ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP
watch -d "ip link | egrep 'ens5|eni' ;echo;echo "[ROUTE TABLE]"; route -n | grep eni"

작업용 EC2 파드 2개 생성

1

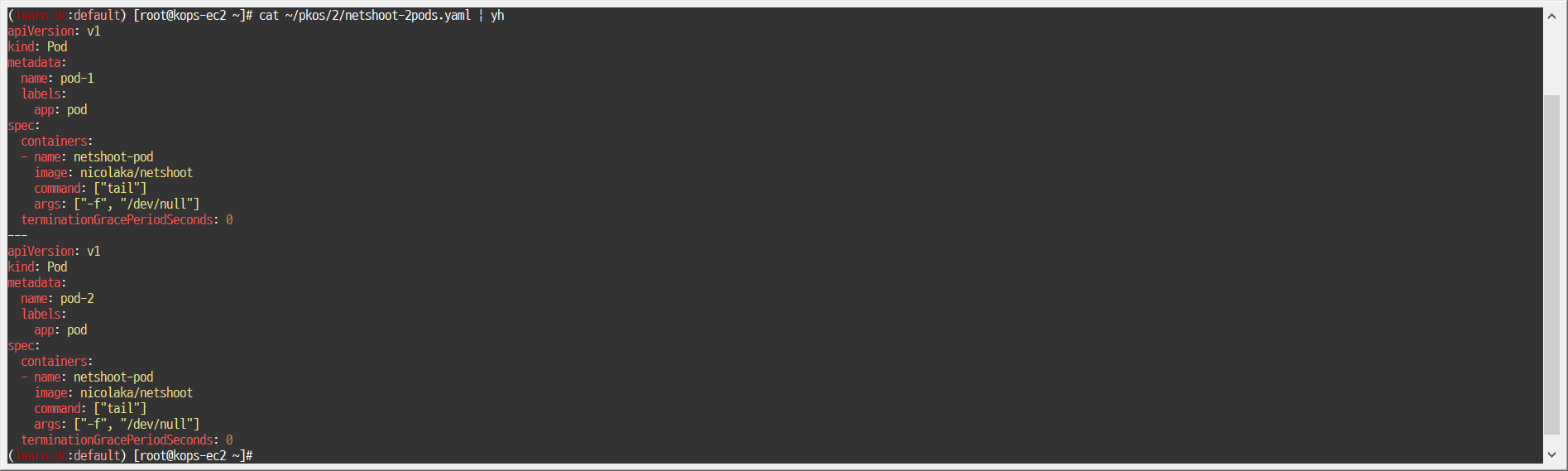

cat ~/pkos/2/netshoot-2pods.yaml | yh

1

kubectl apply -f ~/pkos/2/netshoot-2pods.yaml

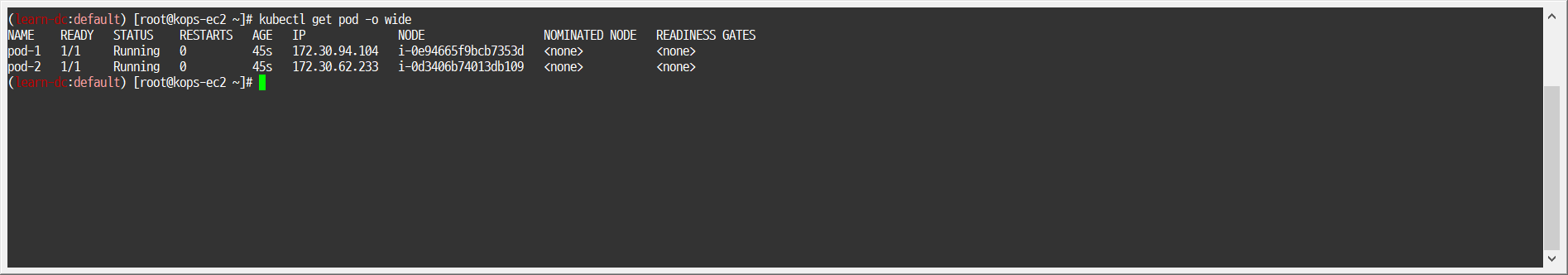

파드 확인

1

kubectl get pod -o wide

1

kubectl get pod -o=custom-columns=NAME:.metadata.name,IP:.status.podIP

만약 파드 2개가 모두 1개의 노드에 배치 시 강제로 파드 1개를 다른 노드에 배치

불편하게 nodeName 설정하지 않게 해당 실습을 netshoot 데몬셋으로 변경할 것
파드 1개 삭제
- 1 2

  kubectl delete pod pod-2

yaml 파일 편집

1
2
3
4
5
6
7
8


vim ~/pkos/2/netshoot-2pods.yaml
# ...
# spec:
#   nodeName: i-0d3406b74013db109  <- 각자 자신의 노드의 이름을 직접 입력
#   containers:
#   - name: netshoot-pod
# ...

재배포

1
2


kubectl apply -f ~/pkos/2/netshoot-2pods.yaml

파드 배포 확인
- 1 2 3 4 5

  kubectl get pod -o wide

파드가 생성되면 워커 노드에 eniY@ifN 추가되고 라우팅 테이블에도 정보가 추가됨

테스트용 파드 eniY 정보 확인 - 워커 노드 EC2

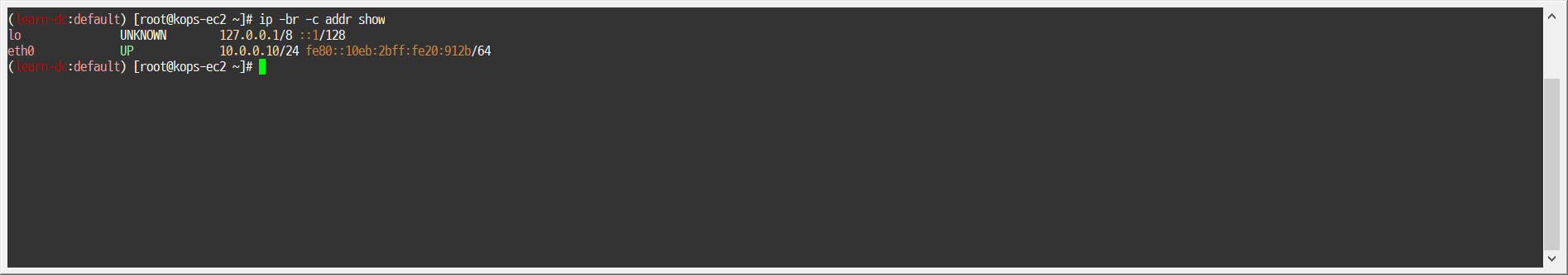

노드에서 네트워크 인터페이스 정보 확인

1

ip -br -c addr show
1

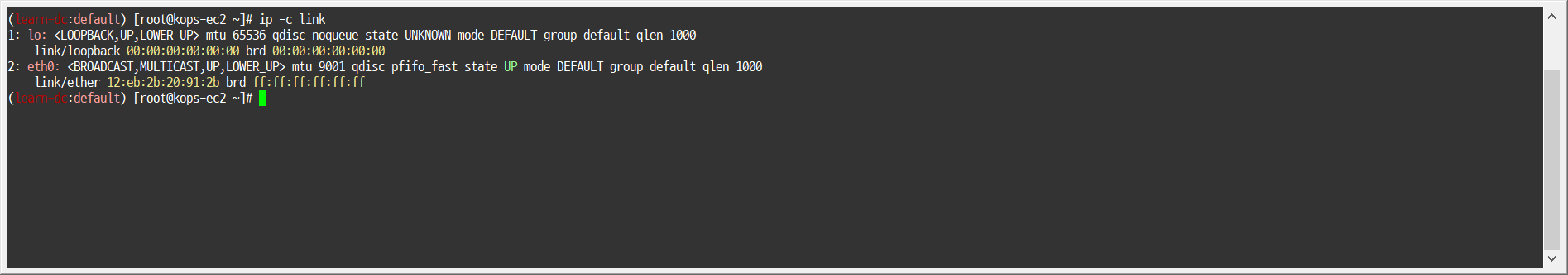

ip -c link
1

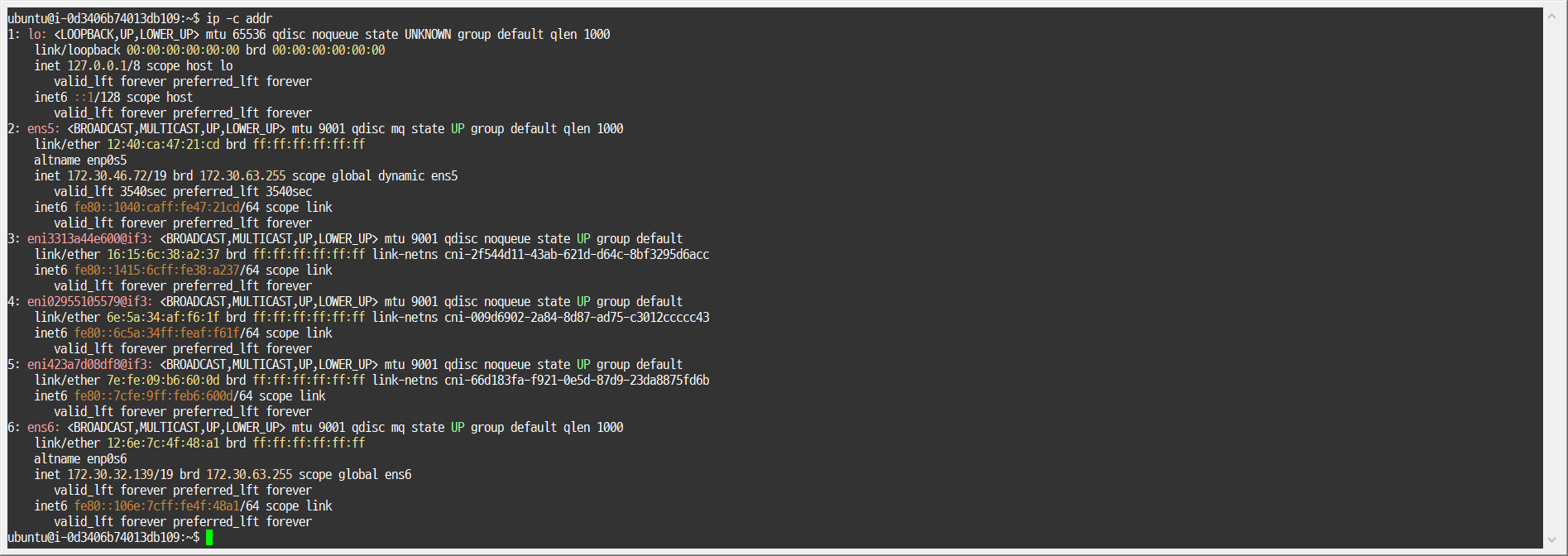

ip -c addr
1 2

# 또는 route -n ip -c route

마지막 생성된 네임스페이스 정보 출력 -t net(네트워크 타입)
- 1

  sudo lsns -o PID,COMMAND -t net | awk 'NR>2 {print $1}' | tail -n 1
마지막 생성된 네임스페이스 net PID 정보 출력 -t net(네트워크 타입)을 변수 지정
- 1

  MyPID=$(sudo lsns -o PID,COMMAND -t net | awk 'NR>2 {print $1}' | tail -n 1)

PID 정보로 파드 정보 확인

1

sudo nsenter -t $MyPID -n ip -c addr

1

sudo nsenter -t $MyPID -n ip -c route

테스트용 파드 접속

테스트용 파드 접속(exec) 후 Shell 실행

1
2


# kubectl exec -it pod-2 -- zsh

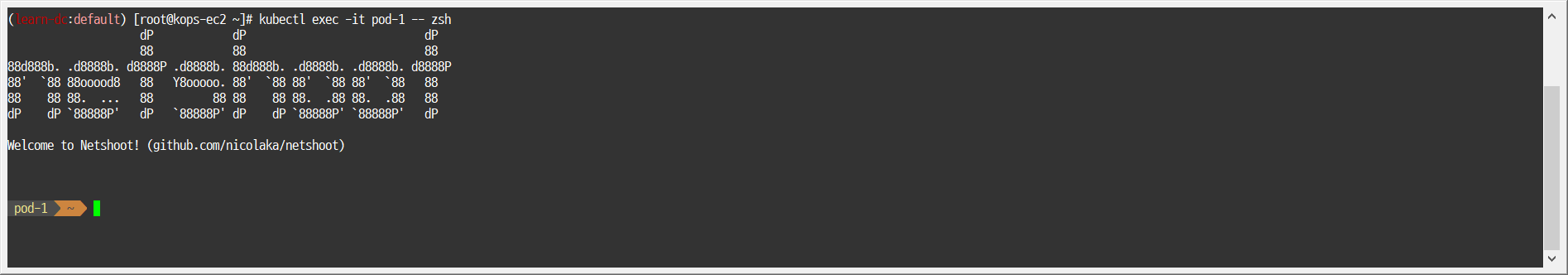

kubectl exec -it pod-1 -- zsh

아래부터는 pod-1 Shell 에서 실행 : 네트워크 정보 확인

1

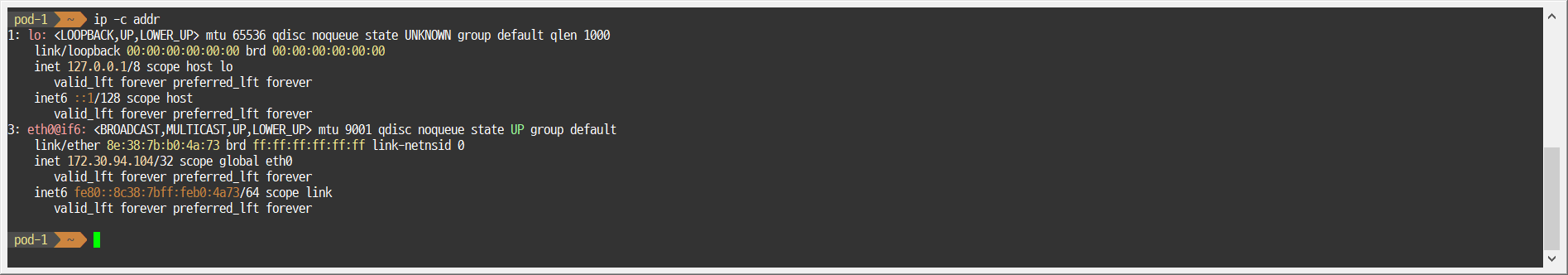

ip -c addr
1

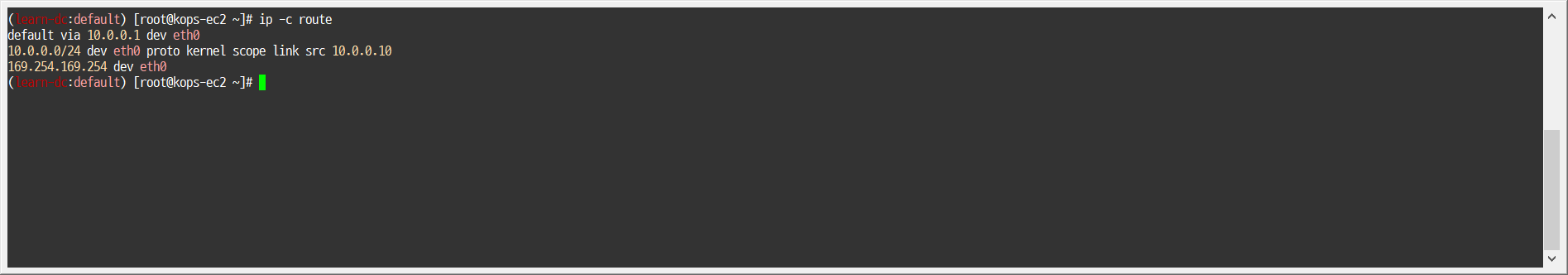

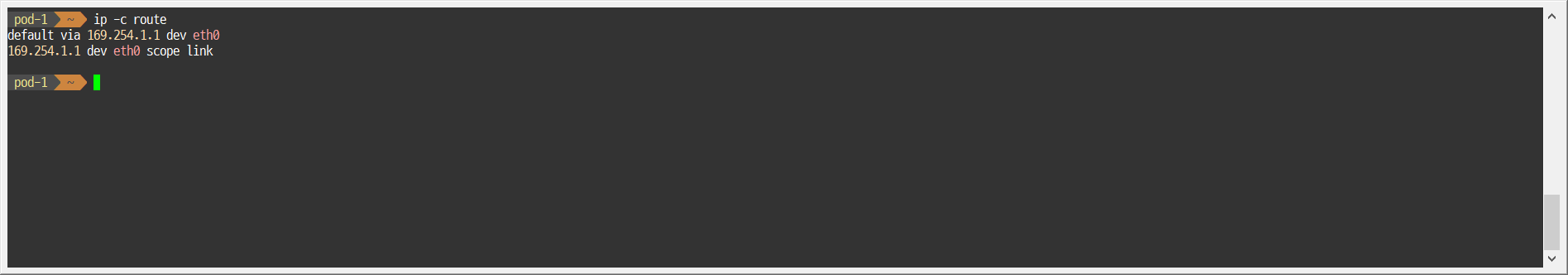

ip -c route
1

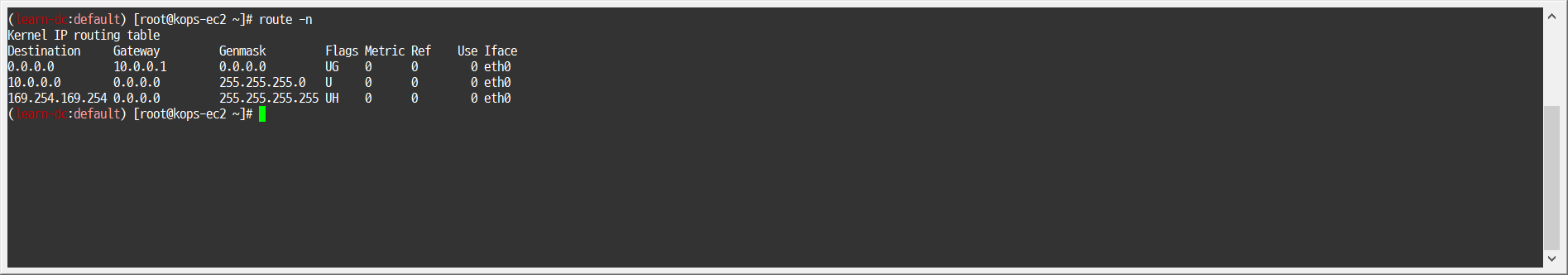

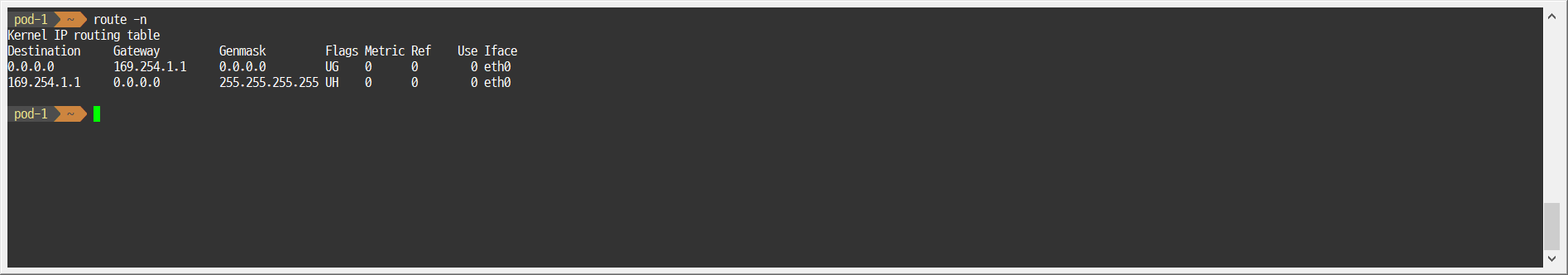

route -n

1
2


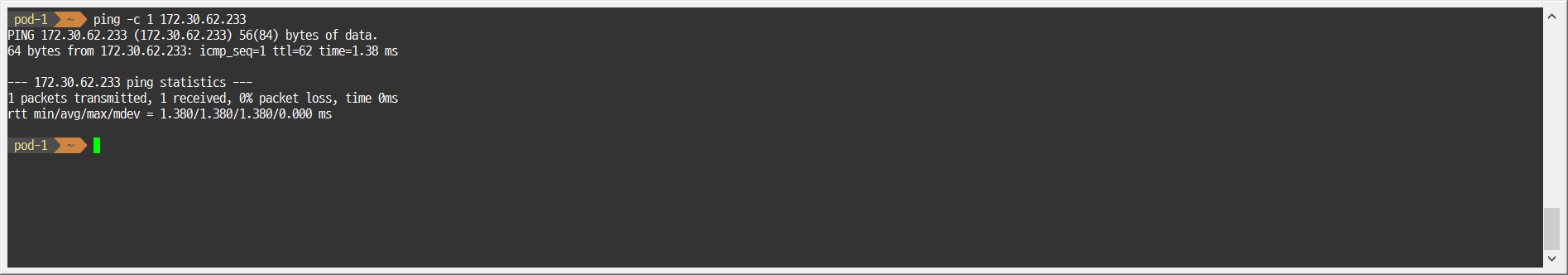

# ping -c 1 <pod-2 IP>
ping -c 1 172.30.62.233

1

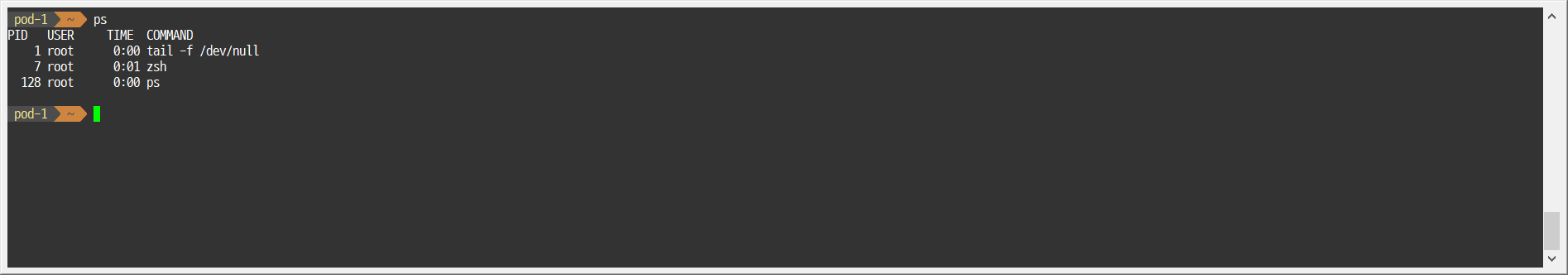

ps
1

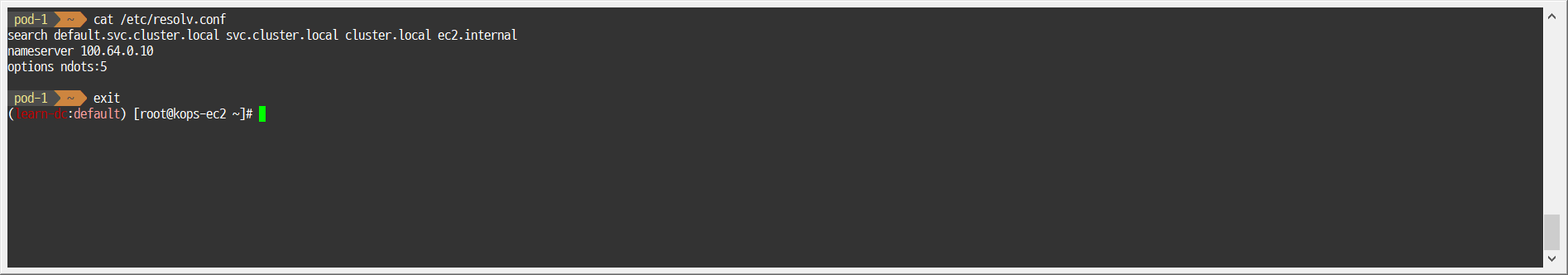

cat /etc/resolv.conf
1

exit

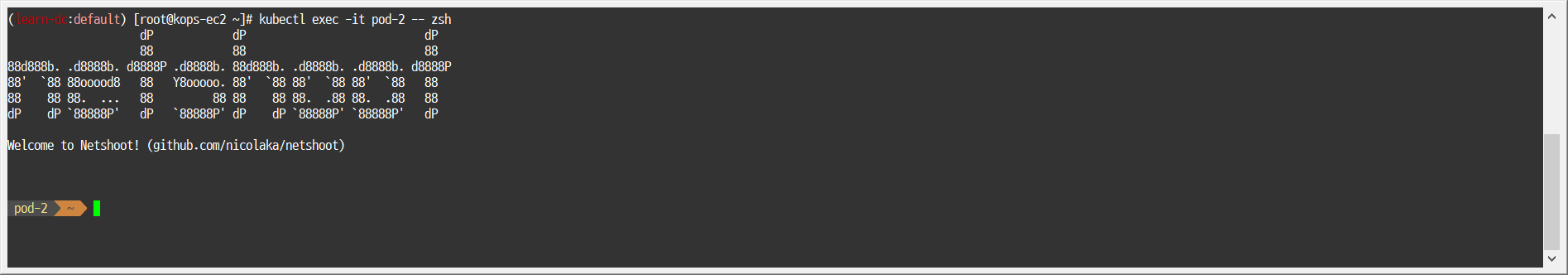

파드2 Shell 실행 후 위와 동일하게 실행
- 1

  kubectl exec -it pod-2 -- zsh

2.3 노드 간 파드 통신

2.3.1 개념

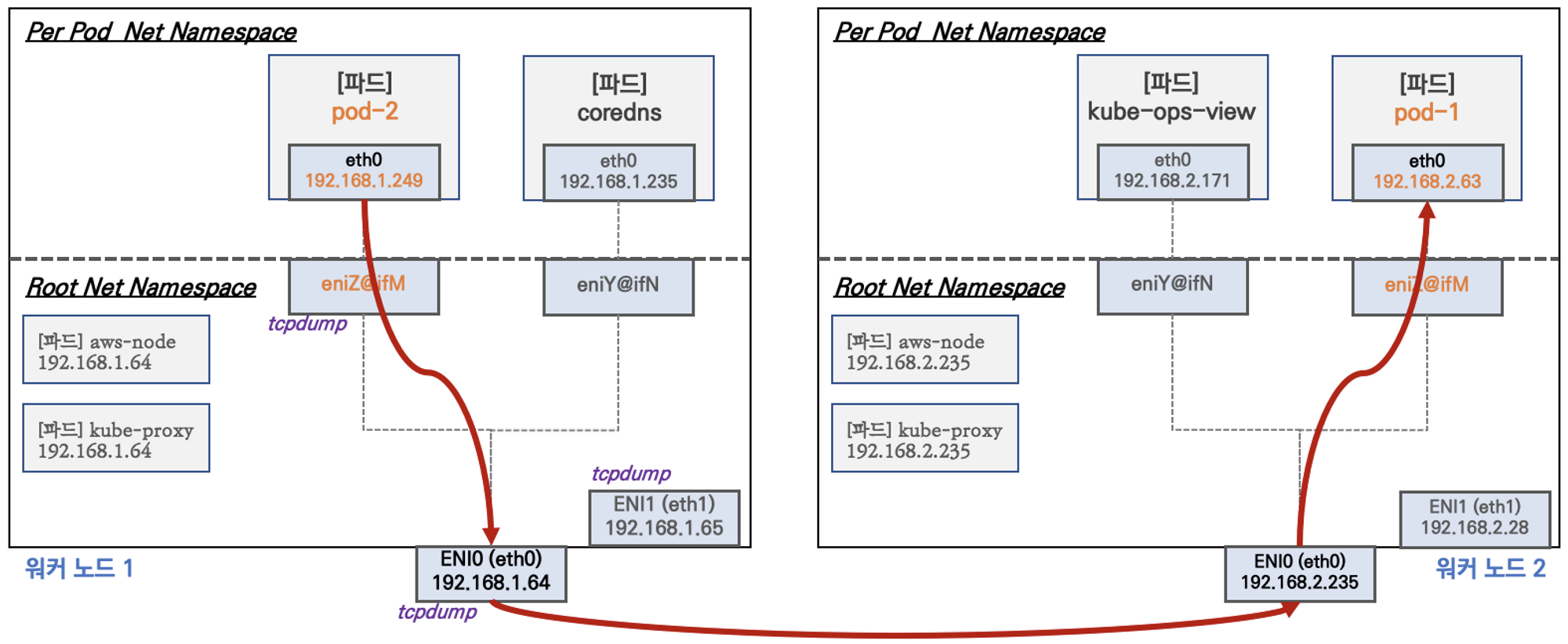

1. 파드간 통신 흐름 : 별도의 오버레이(Overlay) 통신 기술 없이, VPC Native 하게 파드간 직접 통신이 가능하다

(참고)파드간 통신 시 과정

2.3.2 실습

1. 파드간 통신 테스트 및 확인 : 별도의 NAT 동작 없이 통신 가능!

파드 IP 변수 지정

1
2

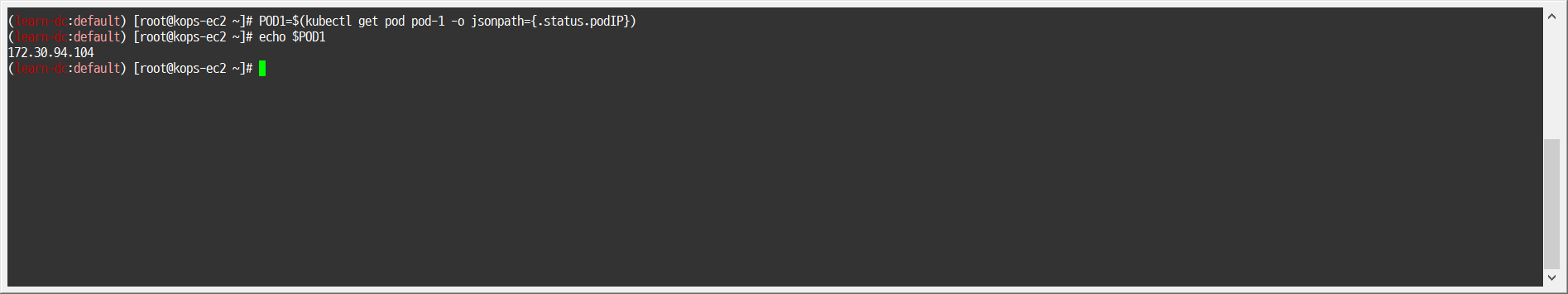

POD1=$(kubectl get pod pod-1 -o jsonpath={.status.podIP})
echo $POD1

1
2


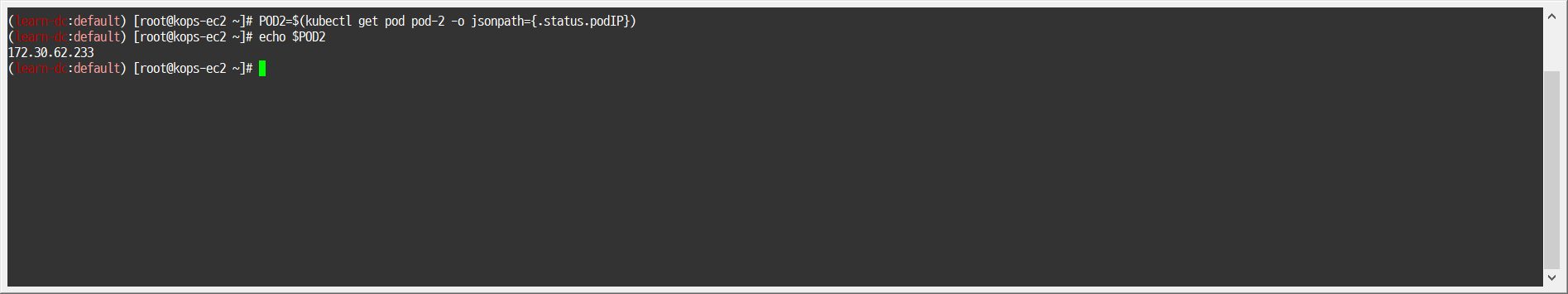

POD2=$(kubectl get pod pod-2 -o jsonpath={.status.podIP})
echo $POD2

파드1 Shell 에서 파드2로 ping 테스트

1

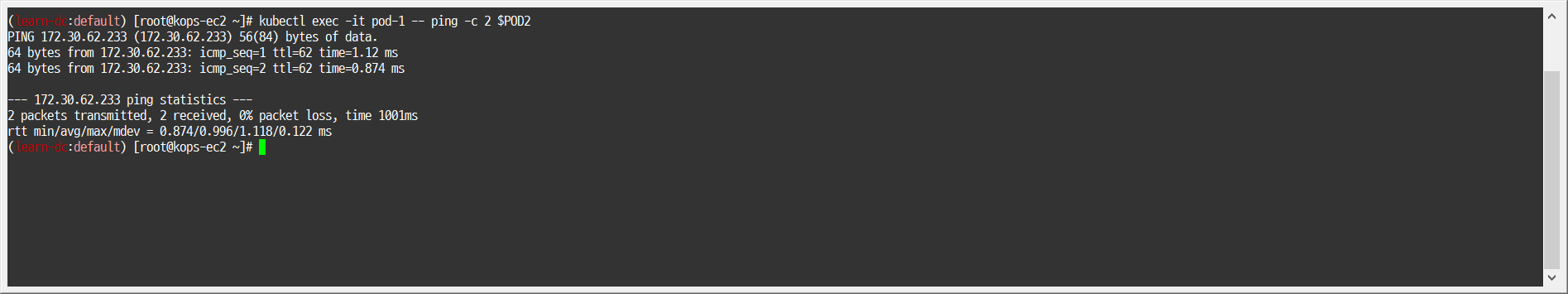

kubectl exec -it pod-1 -- ping -c 2 $POD2

파드2 Shell 에서 파드1로 ping 테스트

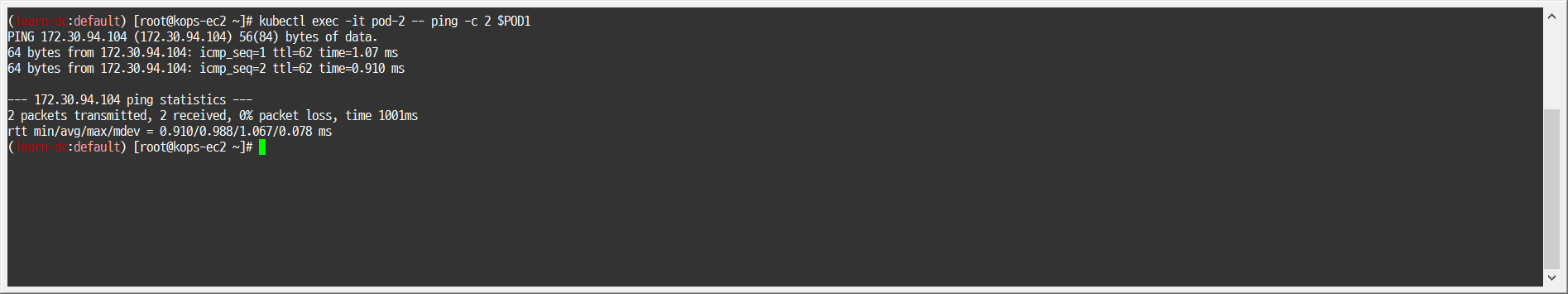

1

kubectl exec -it pod-2 -- ping -c 2 $POD1

워커 노드 EC2 : TCPDUMP 확인 - ens6 에서 패킷 덤프 확인이 되나요?

1

sudo tcpdump -i any -nn icmp
1

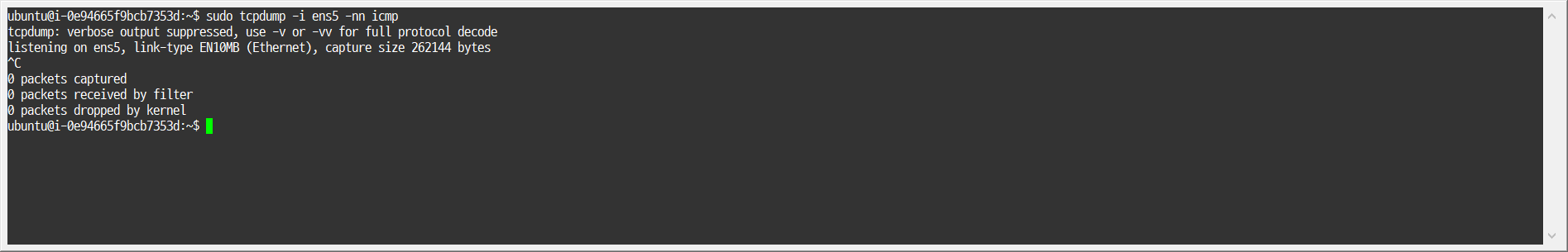

sudo tcpdump -i ens5 -nn icmp
1

sudo tcpdump -i ens6 -nn icmp

[워커 노드1]

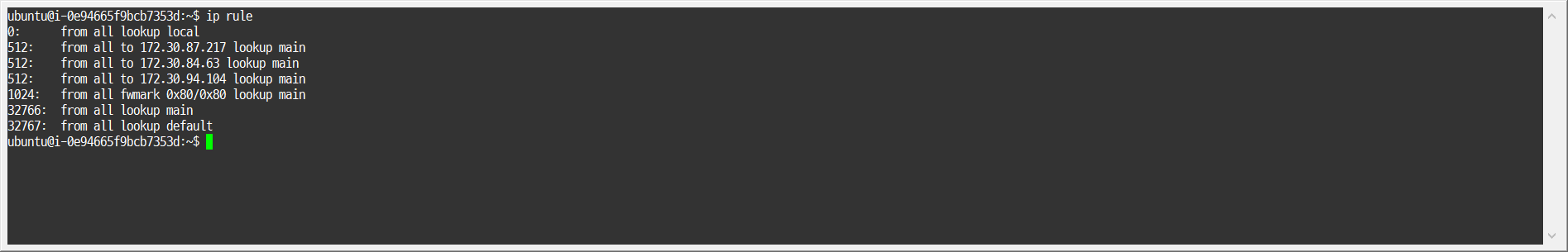

- routing policy database management 확인
  - 1

    ip rule
- routing table management 확인
  - 1

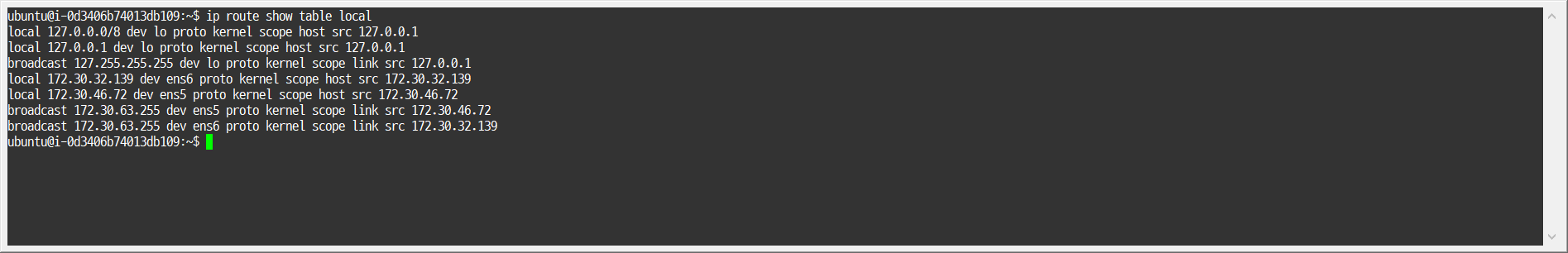

    ip route show table local

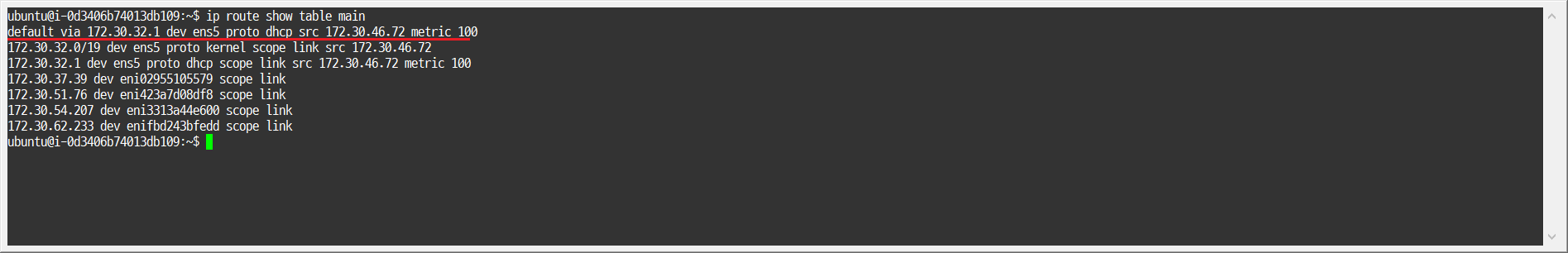

- 디폴트 네트워크 정보를 ens5를 통해 빠져나감
  - 1

    ip route show table main

2.3.3 과제1

1. 과제 내용

목표 : 파드간 통신 시 tcpdump 내용을 확인하고 관련 스샷을 올려주세요

2. 과제 수행내용

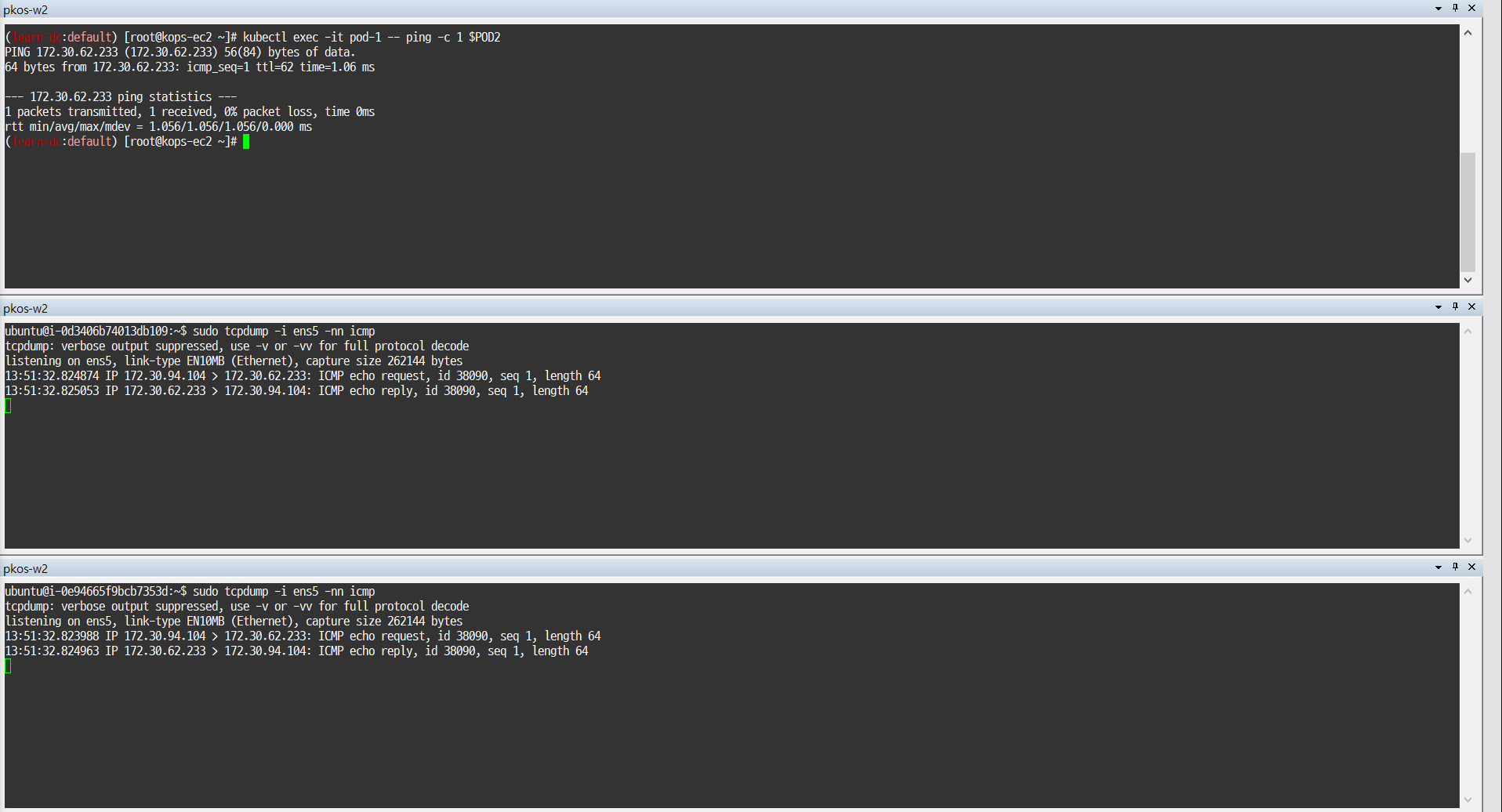

[워커 노드1, 워커 노드2] 모니터링
- 1

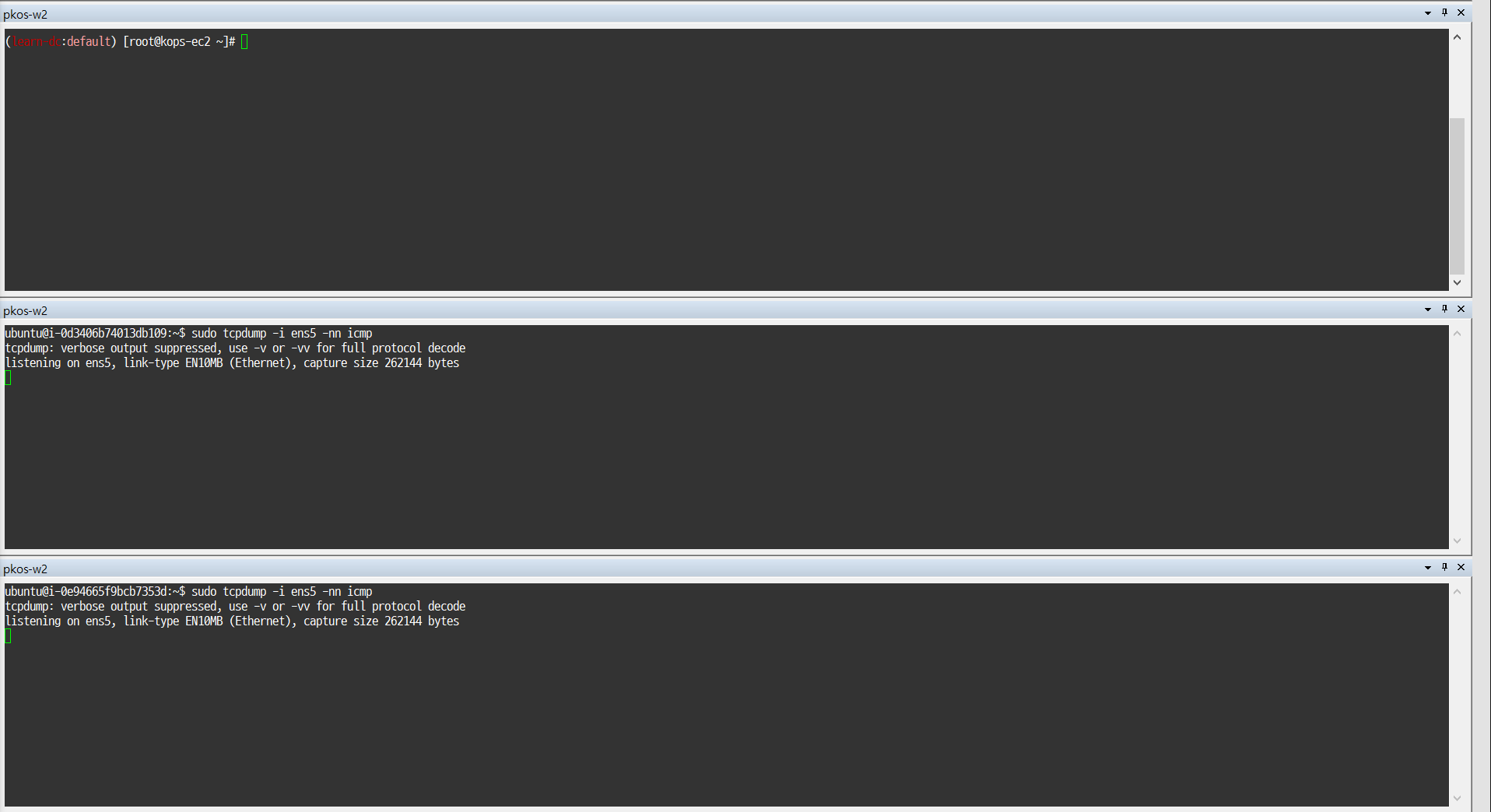

  sudo tcpdump -i ens5 -nn icmp
워커 노드1 에서 워커 노드 2로 핑 전송
- 1

  kubectl exec -it pod-1 -- ping -c 2 $POD2

2.4 파드에서 외부 통신

2.4.1 개념

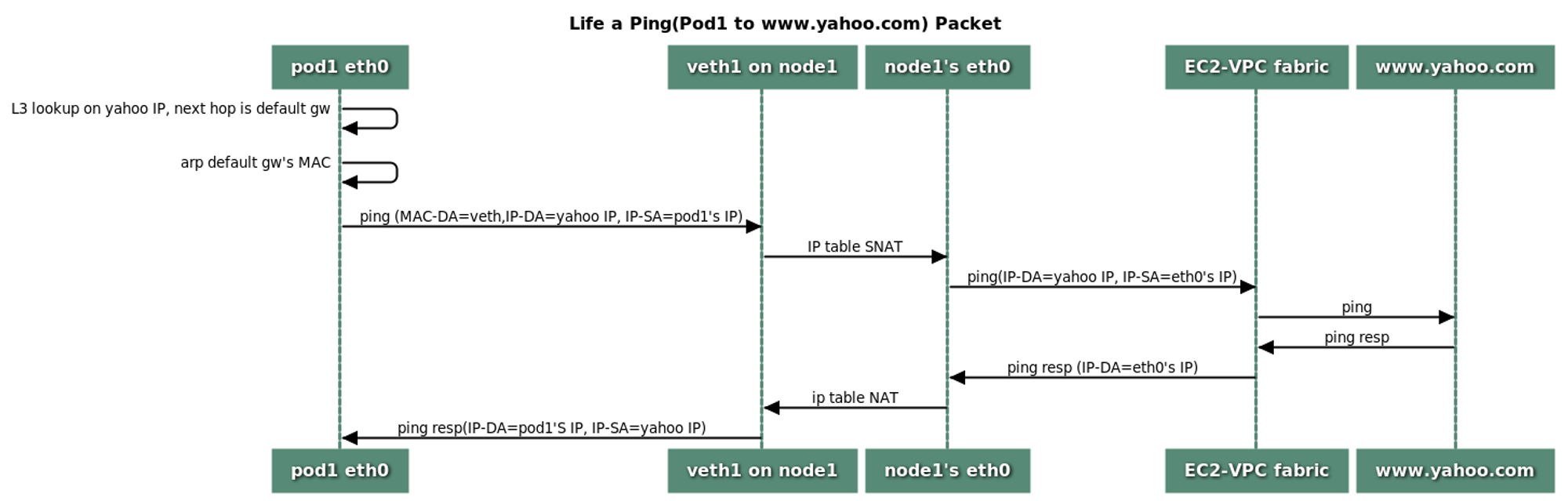

1. 파드에서 외부 통신 흐름 : iptable에 SNAT을 통하여 노드의 eth0 IP로 변경되어서 외부와 통신됨

VPC CNI의 External source network address translation(SNAT) 설정에 따라, 외부(인터넷) 통신 시 SNAT 하거나 혹은 SNAT 없이 통신 할 수 있음
- https://docs.aws.amazon.com/eks/latest/userguide/external-snat.html

2.4.2 실습

1. 파드에서 외부 통신 테스트 및 확인

파드 shell 실행 후 외부로 ping 테스트 & 워커 노드에서 tcpdump 및 iptables 정보 확인

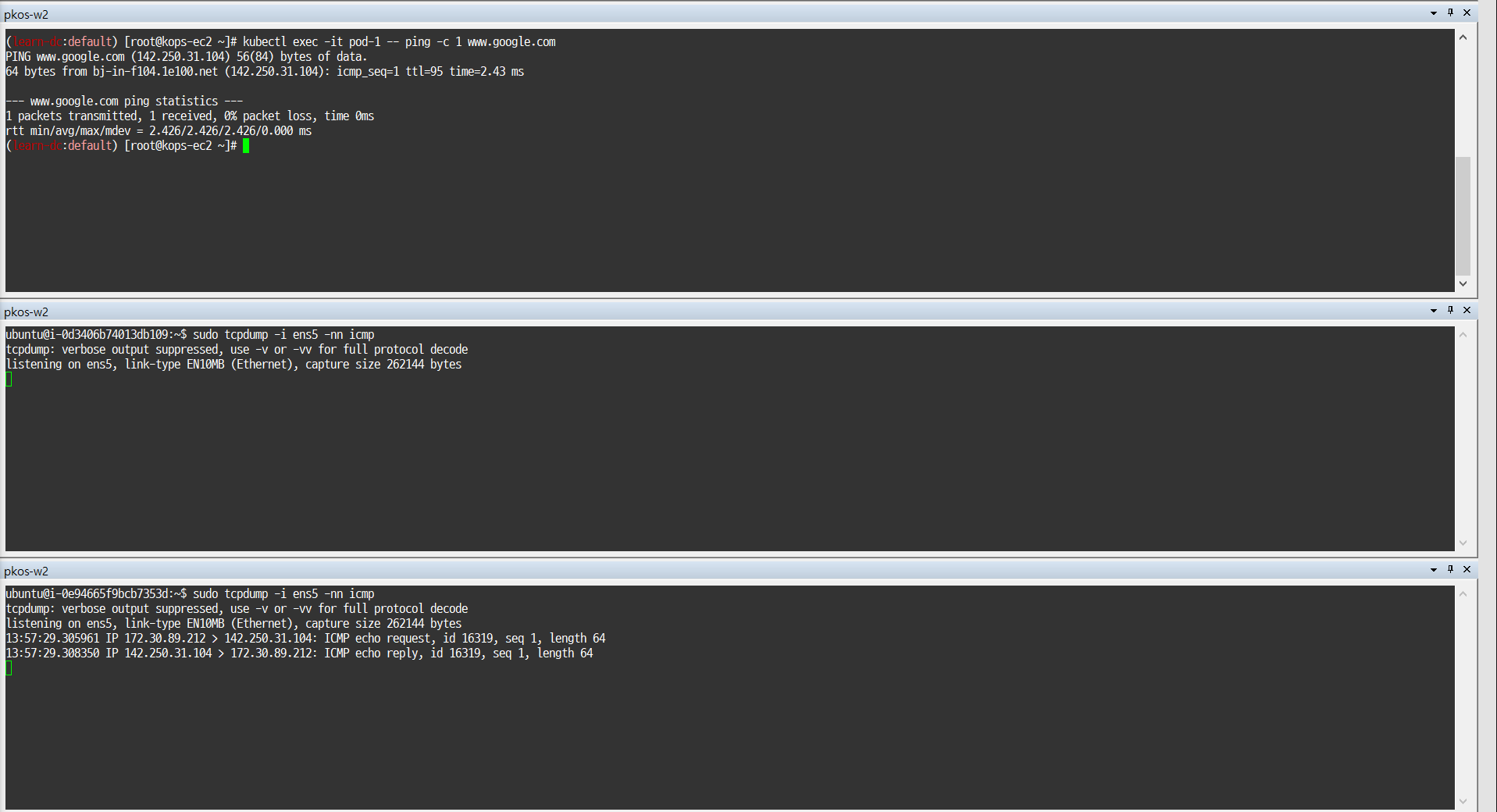

작업용 EC2 : pod-1 Shell 에서 외부로 ping

1

kubectl exec -it pod-1 -- ping -c 1 www.google.com

1

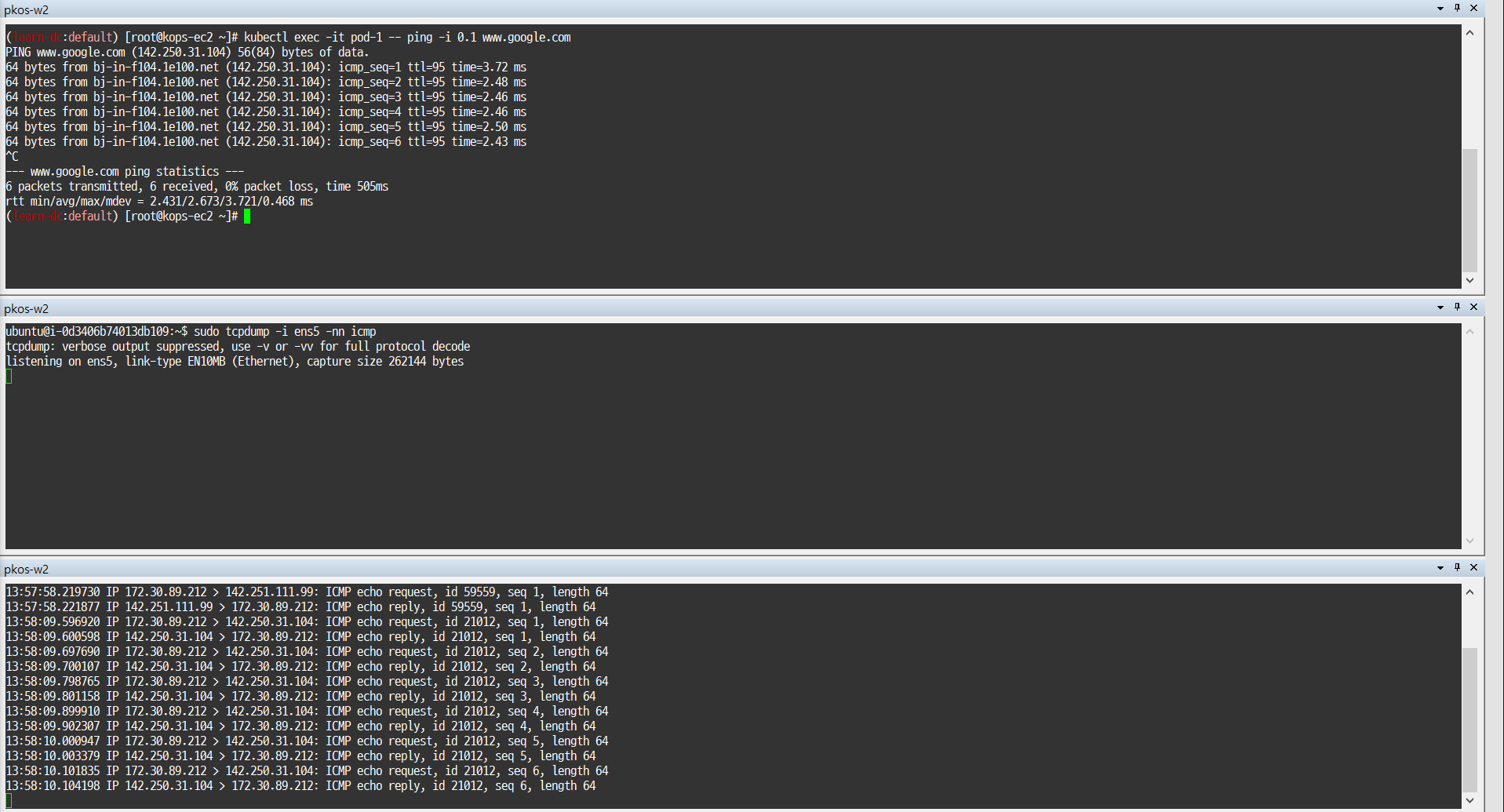

kubectl exec -it pod-1 -- ping -i 0.1 www.google.com

워커 노드 EC2 : public IP 확인, tcpdump 확인

1

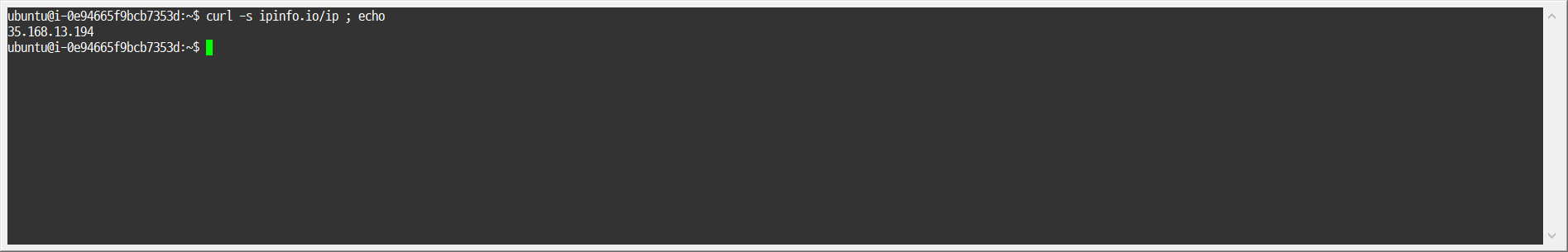

curl -s ipinfo.io/ip ; echo
1

sudo tcpdump -i any -nn icmp
1

sudo tcpdump -i ens5 -nn icmp

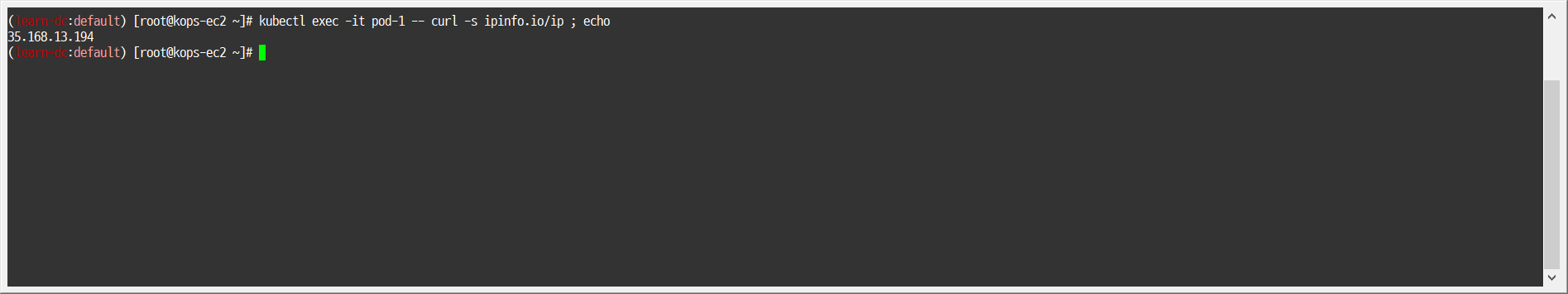

작업용 EC2 : pod-1 Shell 에서 외부 접속 확인 - 공인 IP는 어떤 주소인가?

1

kubectl exec -it pod-1 -- curl -s ipinfo.io/ip ; echo

1

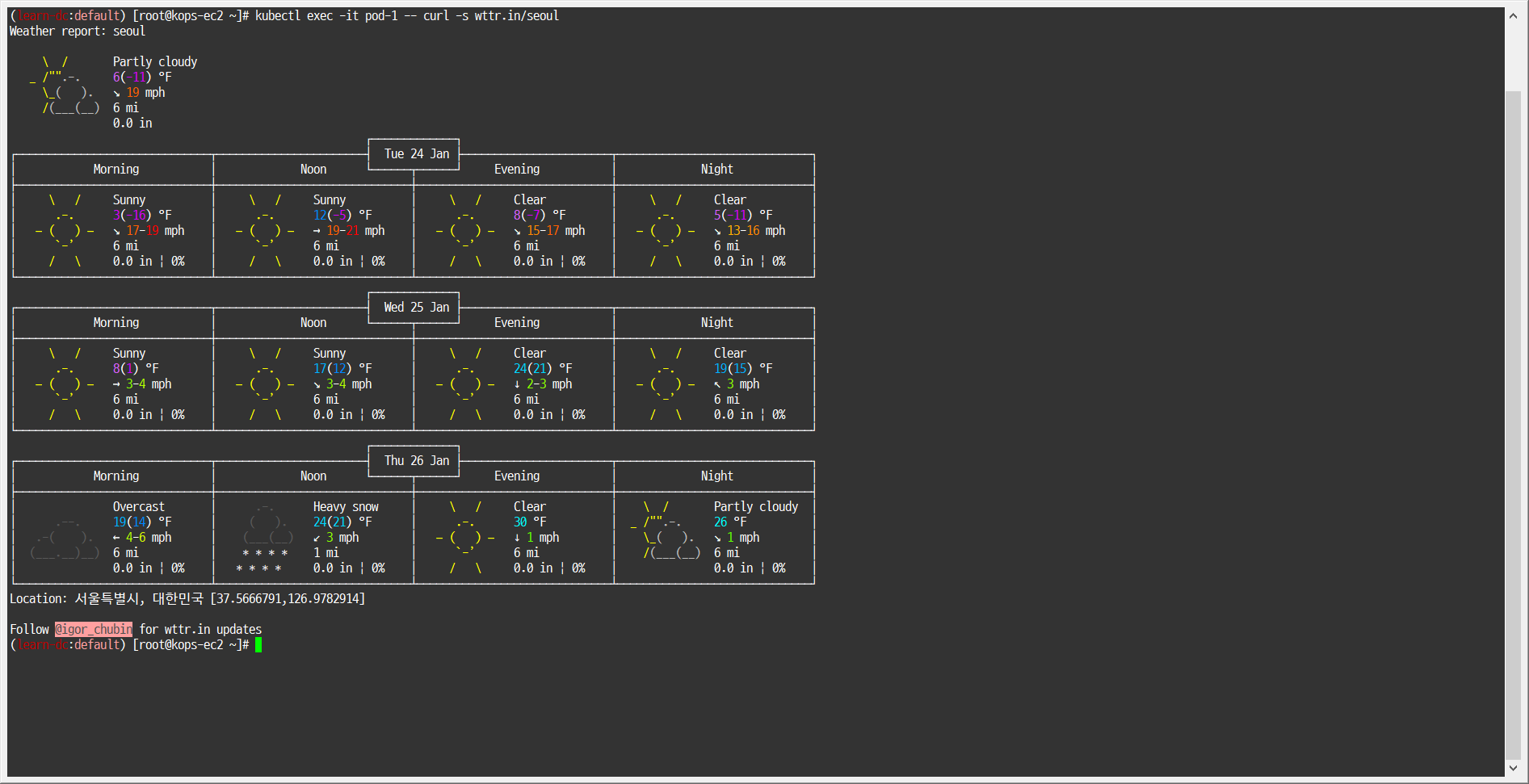

kubectl exec -it pod-1 -- curl -s wttr.in/seoul

1

kubectl exec -it pod-1 -- curl -s wttr.in/seoul?format=3

1

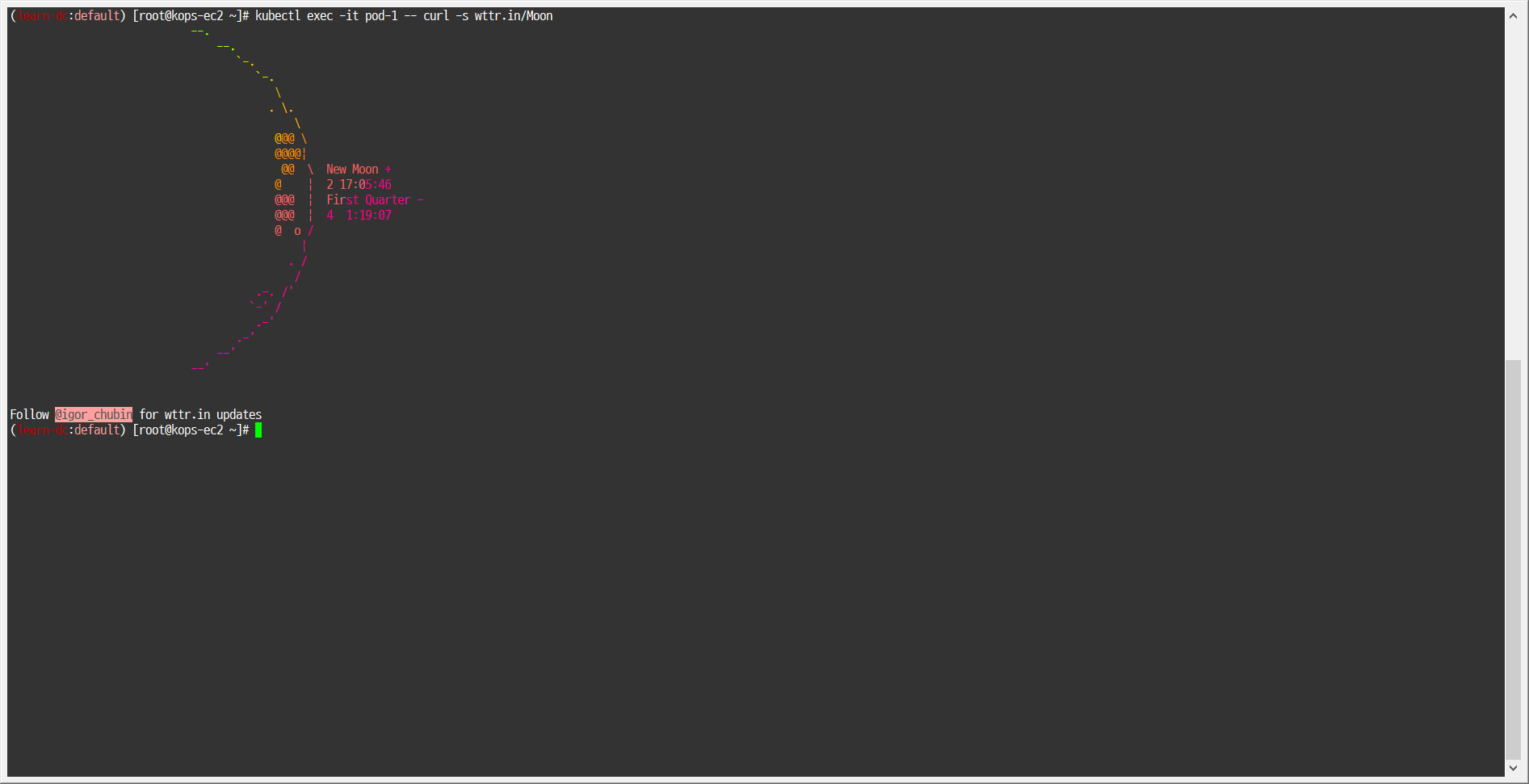

kubectl exec -it pod-1 -- curl -s wttr.in/Moon

1

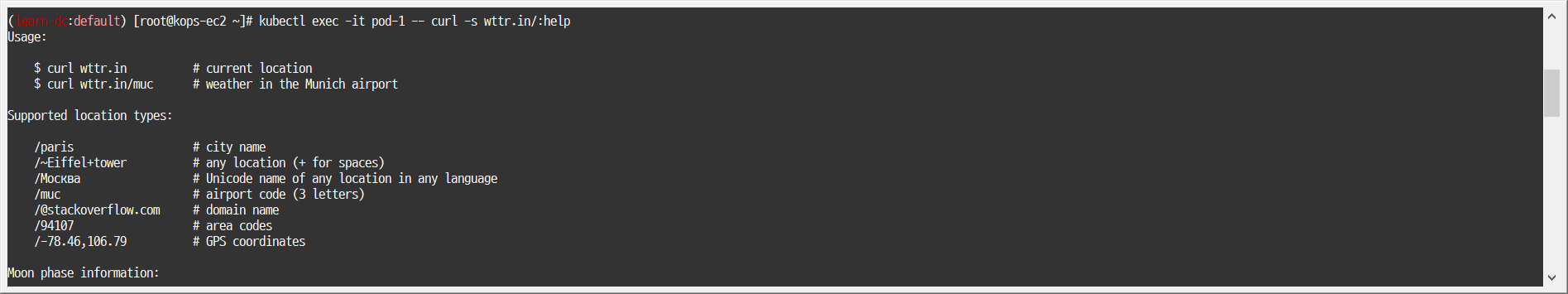

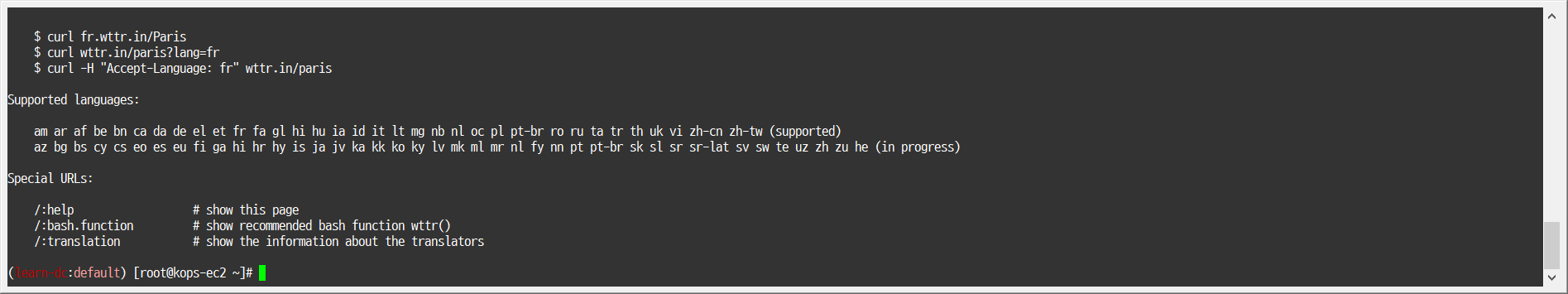

kubectl exec -it pod-1 -- curl -s wttr.in/:help

워커 노드 EC2

출력된 결과를 보고 어떻게 빠져나가는지 고민해보자!

1

ip rule
1

ip route show table main
1

sudo iptables -L -n -v -t nat
1

sudo iptables -t nat -S

파드가 외부와 통신시에는 아래 처럼 ‘AWS-SNAT-CHAIN-0, AWS-SNAT-CHAIN-1’ 룰(rule)에 의해서 SNAT 되어서 외부와 통신!
- 참고로 뒤 IP는 eth0(ENI 첫번째)의 IP 주소이다
- –random-fully 동작
  - https://ssup2.github.io/issue/Linux_TCP_SYN_Packet_Drop_SNAT_Port_Race_Condition/
  - https://ssup2.github.io/issue/Kubernetes_TCP_Connection_Delay_VXLAN_CNI_Plugin/
- 1

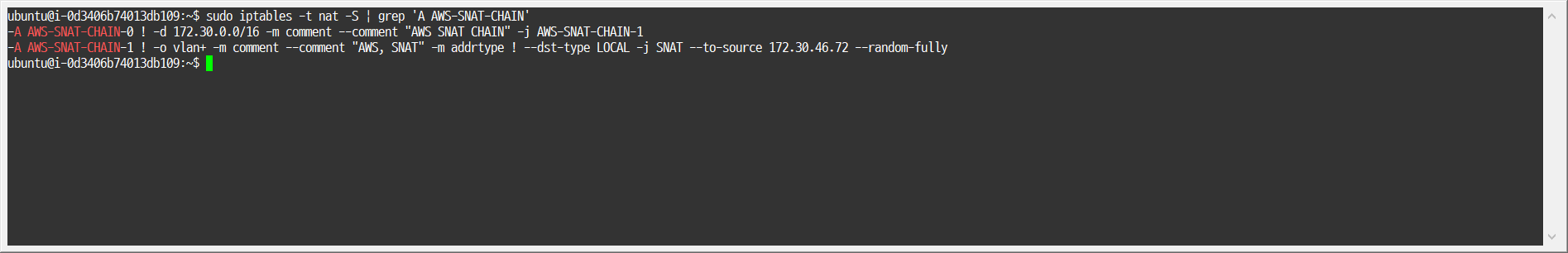

  sudo iptables -t nat -S | grep 'A AWS-SNAT-CHAIN'

아래 ‘mark 0x4000/0x4000’ 매칭되지 않아서 RETURN 됨!

1
2
3
4


# -A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
# -A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
# -A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
# ...

카운트 확인 시 ‘AWS-SNAT-CHAIN-0, AWS-SNAT-CHAIN-1’에 매칭되어, 목적지가 ‘172.30.0.0/16’이 아닌 외부로 빠져나갈 떄 SNAT 172.30.85.242 변경되어 나감

1

sudo iptables -t filter --zero; sudo iptables -t nat --zero; sudo iptables -t mangle --zero; sudo iptables -t raw --zero

1

watch -d 'sudo iptables -v --numeric --table nat --list AWS-SNAT-CHAIN-0; echo ; sudo iptables -v --numeric --table nat --list AWS-SNAT-CHAIN-1; echo ; sudo iptables -v --numeric --table nat --list KUBE-POSTROUTING'

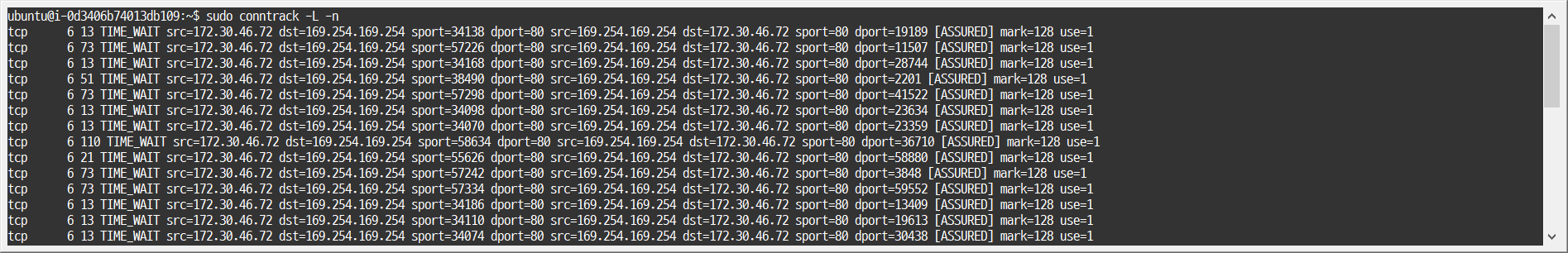

conntrack 확인

1
2


# sudo conntrack -L -n |grep -v '169.254.169'
sudo conntrack -L -n

다음 실습을 위해 파드 삭제
- 1

  kubectl delete pod pod-1 pod-2

2.5 노드에서 파드 생성 갯수 제한

2.5.1 개념

1. 워커 노드의 인스턴스 타입 별 파드 생성 갯수 제한

Secondary IPv4 addresses : 인스턴스 유형에 최대 ENI 갯수와 할당 가능 IP 수를 조합하여 선정
인스턴스 타입 별 ENI 최대 갯수와 할당 가능한 최대 IP 갯수에 따라서 파드 배치 갯수가 결정됨
- 단, aws-node 와 kube-proxy 파드는 호스트의 IP를 사용함으로 최대 갯수에서 제외함

인스턴스별 유형별 네트워크 인터페이스당 IP 주소

https://docs.aws.amazon.com/ko_kr/AWSEC2/latest/UserGuide/using-eni.html

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


# AWS CLI 명령을 이용한 조회 - 예시:c5.*
aws ec2 describe-instance-types --filters "Name=instance-type,Values=c5.*" --query "InstanceTypes[].{Type: InstanceType, MaxENI: NetworkInfo.MaximumNetworkInterfaces, IPv4addr: NetworkInfo.Ipv4AddressesPerInterface}" --output table

# ---------------------------------------
# |        DescribeInstanceTypes        |
# +----------+----------+---------------+
# | IPv4addr | MaxENI   |     Type      |
# +----------+----------+---------------+
# |  30      |  8       |  c5.4xlarge   |
# |  50      |  15      |  c5.24xlarge  |
# |  15      |  4       |  c5.xlarge    |
# |  30      |  8       |  c5.12xlarge  |
# |  10      |  3       |  c5.large     |
# |  15      |  4       |  c5.2xlarge   |
# |  50      |  15      |  c5.metal     |
# |  30      |  8       |  c5.9xlarge   |
# |  50      |  15      |  c5.18xlarge  |
# +----------+----------+---------------+

최대 파드 생성 갯수 : (Number of network interfaces for the instance type × (the number of IP addressess per network interface - 1)) + 2

2.5.2 실습

1. 워커 노드의 인스턴스 정보 확인 : 현재 t3.medium 사용 중

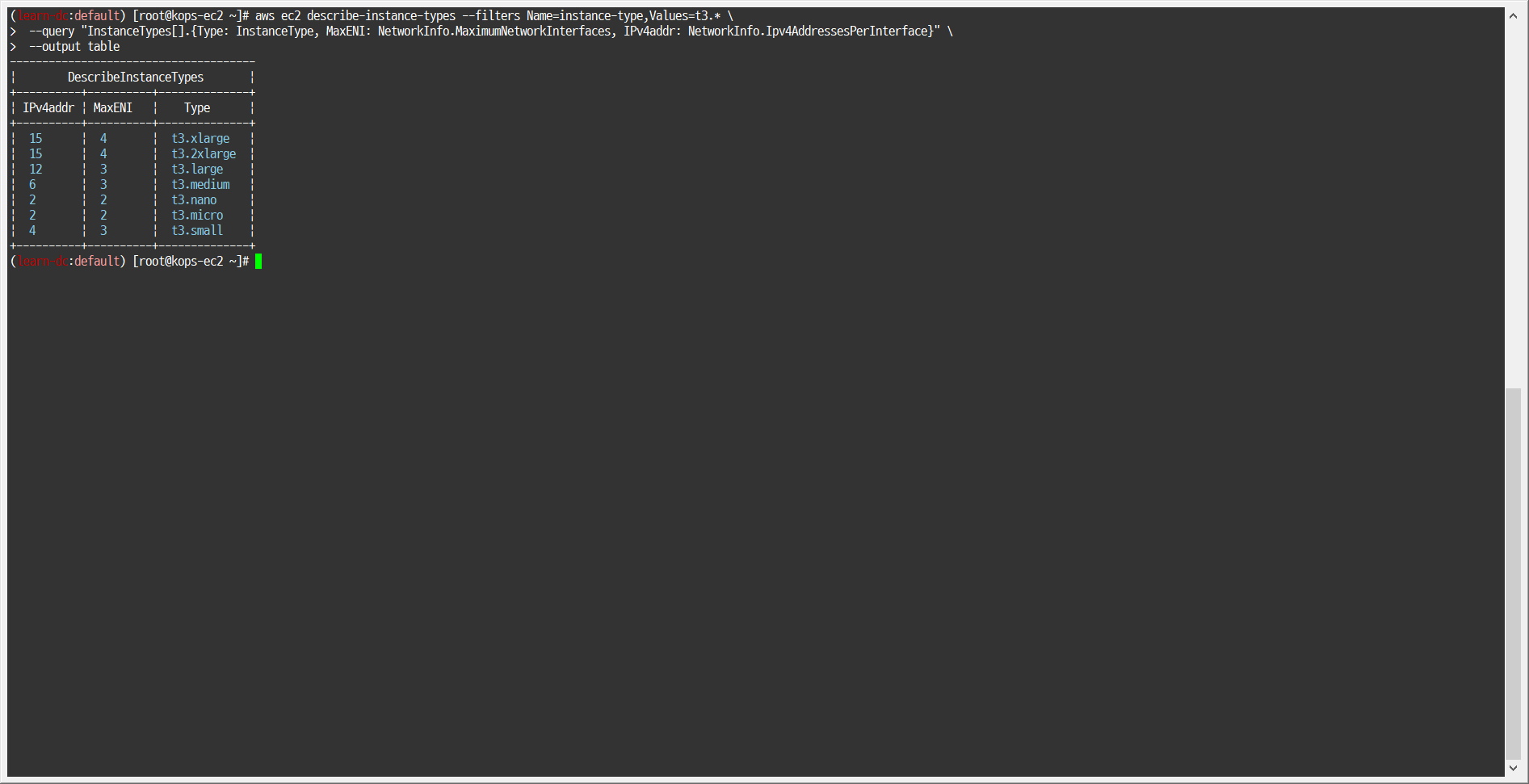

t3 타입의 정보(필터) 확인

1
2
3


aws ec2 describe-instance-types --filters Name=instance-type,Values=t3.* \
 --query "InstanceTypes[].{Type: InstanceType, MaxENI: NetworkInfo.MaximumNetworkInterfaces, IPv4addr: NetworkInfo.Ipv4AddressesPerInterface}" \
 --output table

파드 사용 가능 계산 예시 : aws-node와 kube-proxy 파드는 host-networking 사용으로 IP 2개 남음

1
2


# ((MaxENI * (IPv4addr-1)) + 2)
# t3.medium 경우 : ((3 * (6 - 1) + 2 ) = 17개 >> aws-node 와 kube-proxy 2개 제외하면 15개

워커 노드 상세 정보 확인 : 노드 상세 정보의 Allocatable에 pods에 17개 정보 확인
- 1

  kubectl describe node | grep Allocatable: -A6

2. 최대 파드 생성 및 확인

모니터링

워커 노드 EC2 - 모니터링

1
2


watch -d "ip link | egrep 'ens|eni'"
# while true; do ip -br -c addr show && echo "--------------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

작업용 EC2 - 터미널1
- 1

  watch -d 'kubectl get pods -o wide'

디플로이먼트 생성

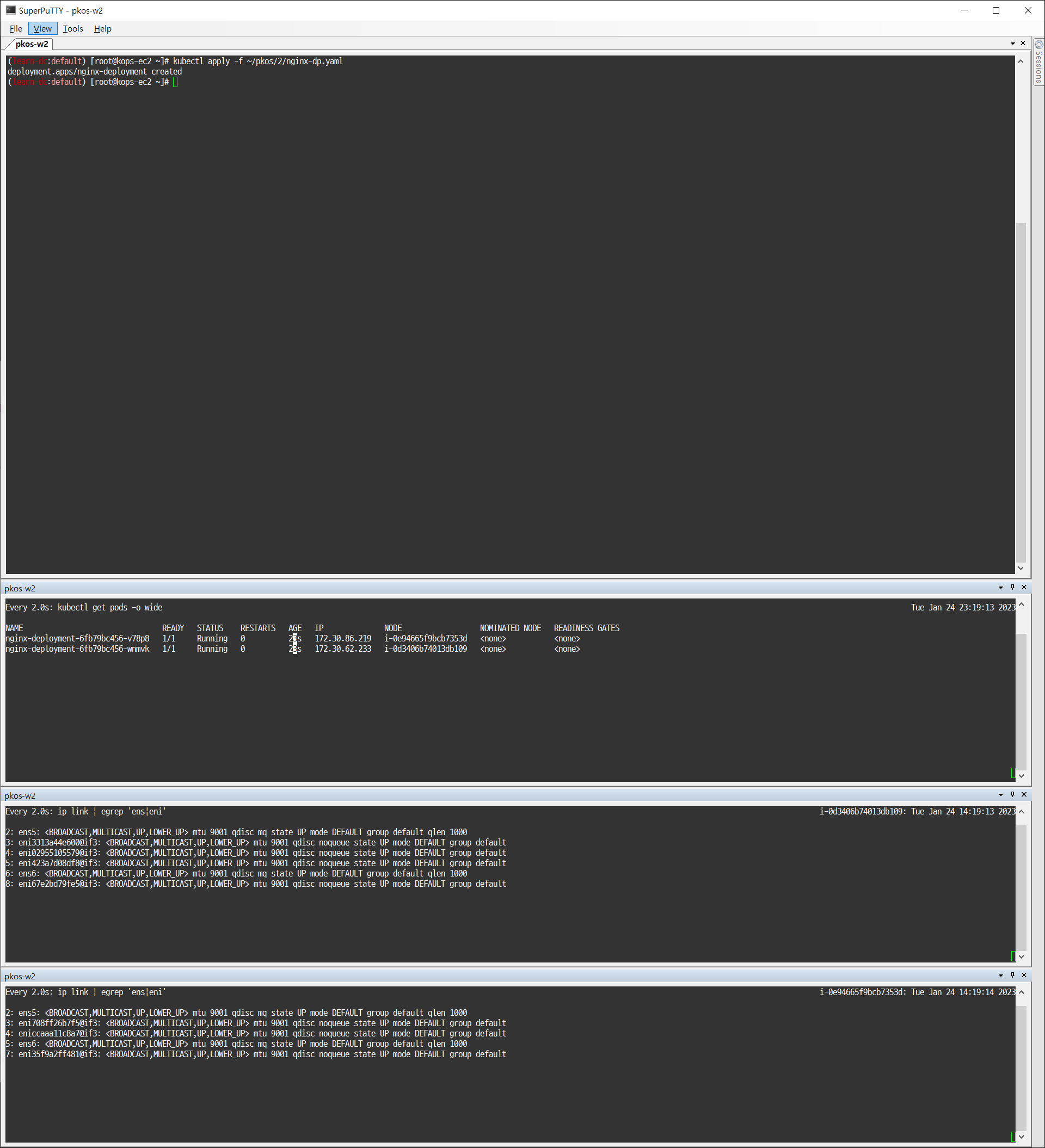

1

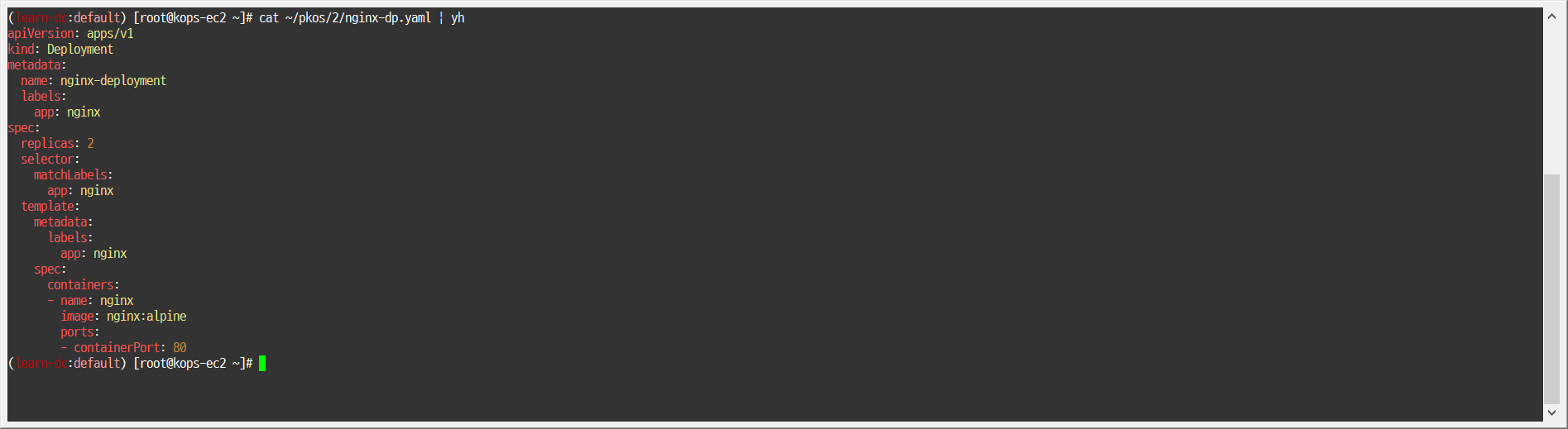

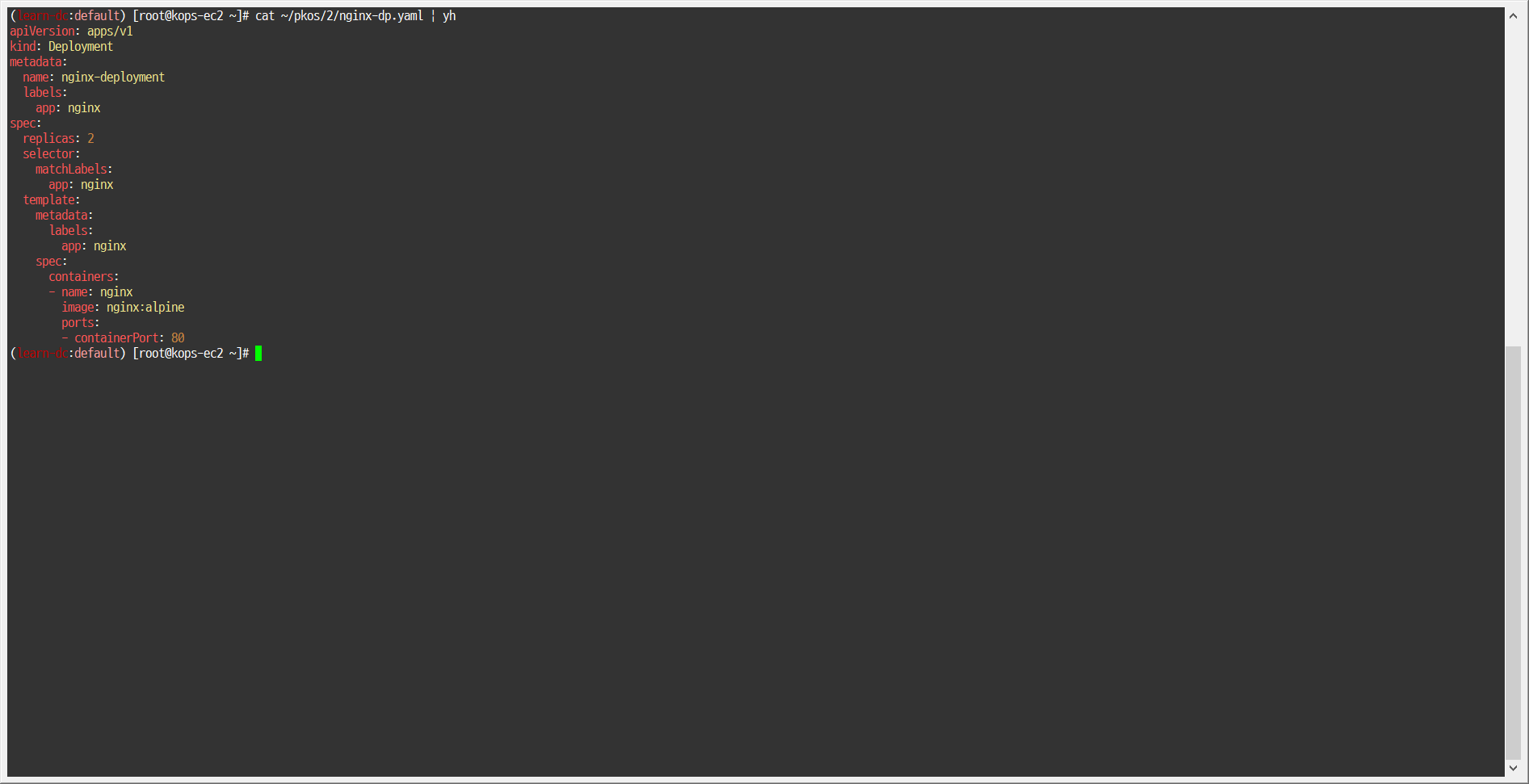

cat ~/pkos/2/nginx-dp.yaml | yh

1

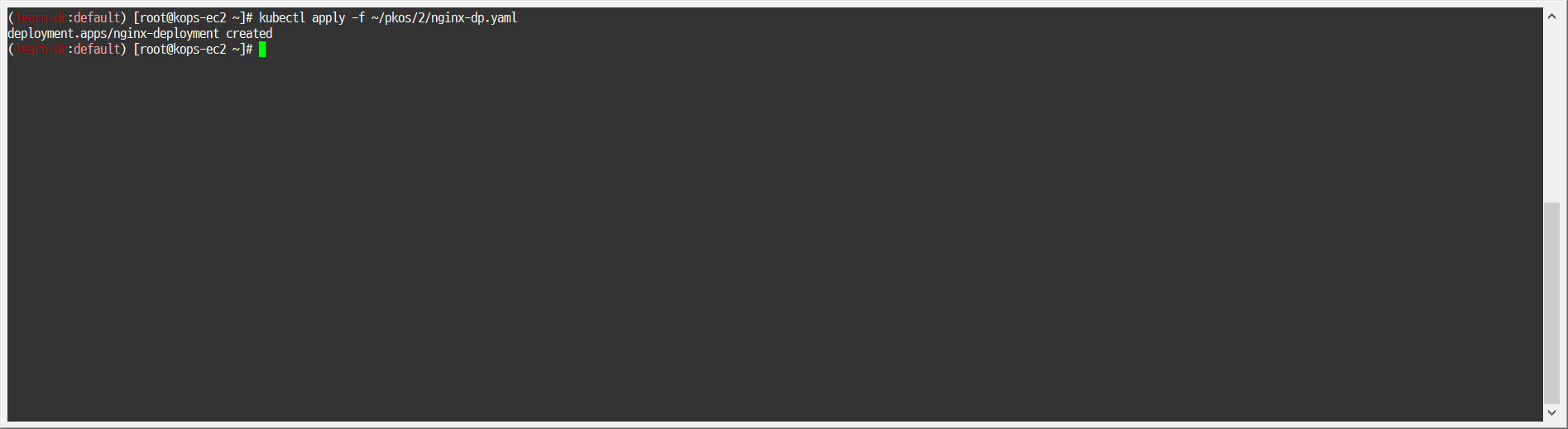

kubectl apply -f ~/pkos/2/nginx-dp.yaml

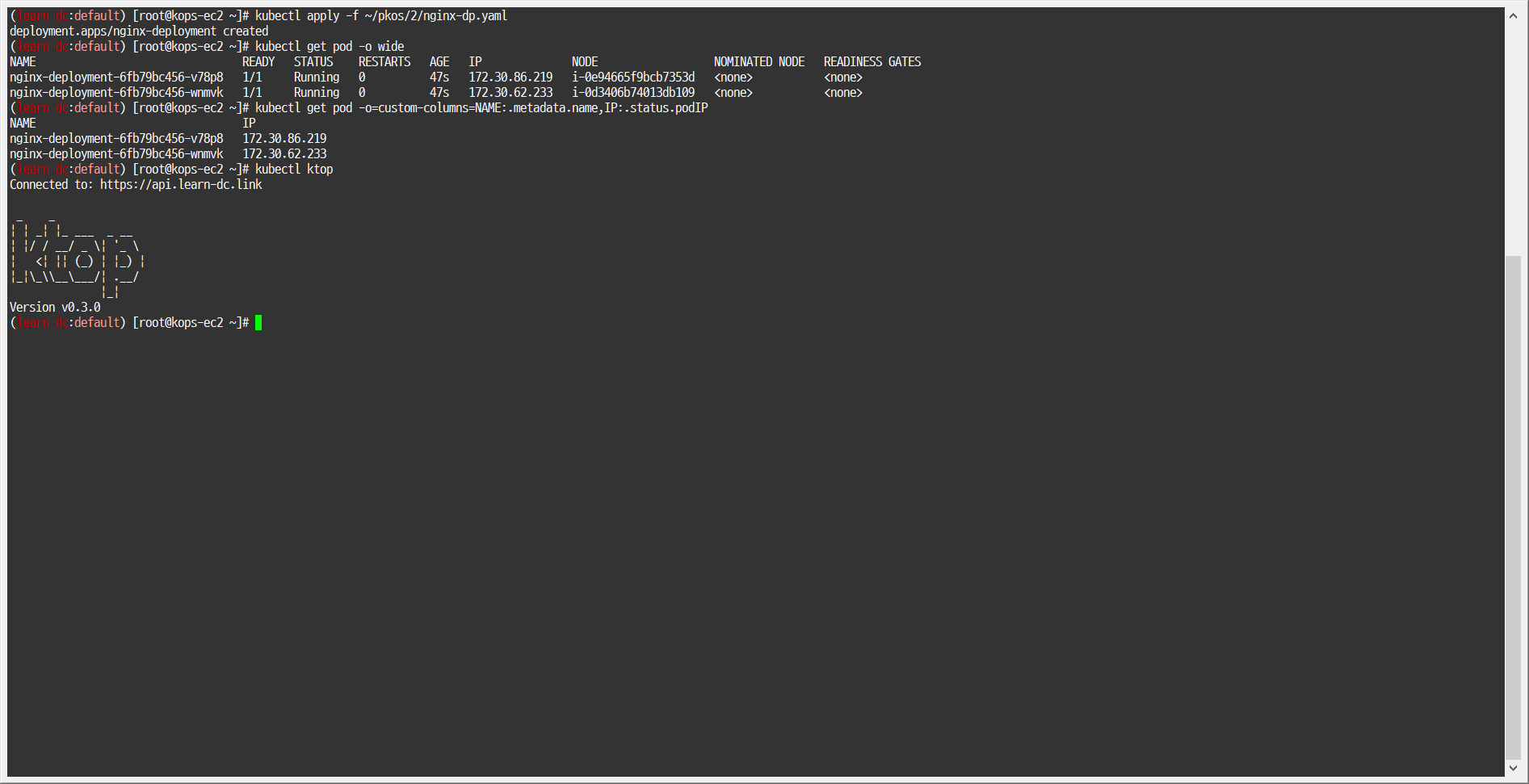

파드 확인

1 2

kubectl get pod -o wide

1

kubectl get pod -o=custom-columns=NAME:.metadata.name,IP:.status.podIP

1

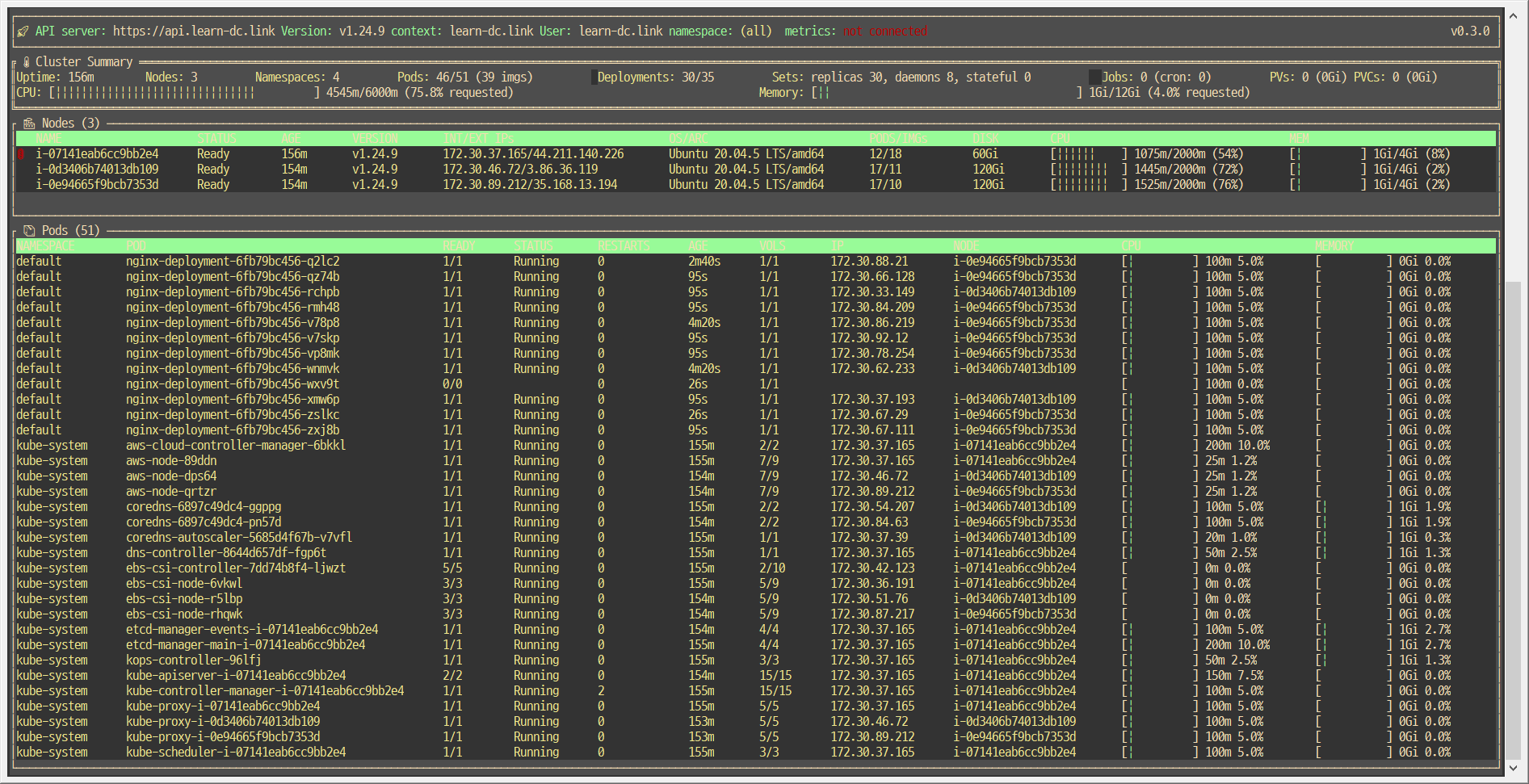

kubectl ktop

파드 증가 테스트 » 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인
- 1

  kubectl scale deployment nginx-deployment --replicas=8

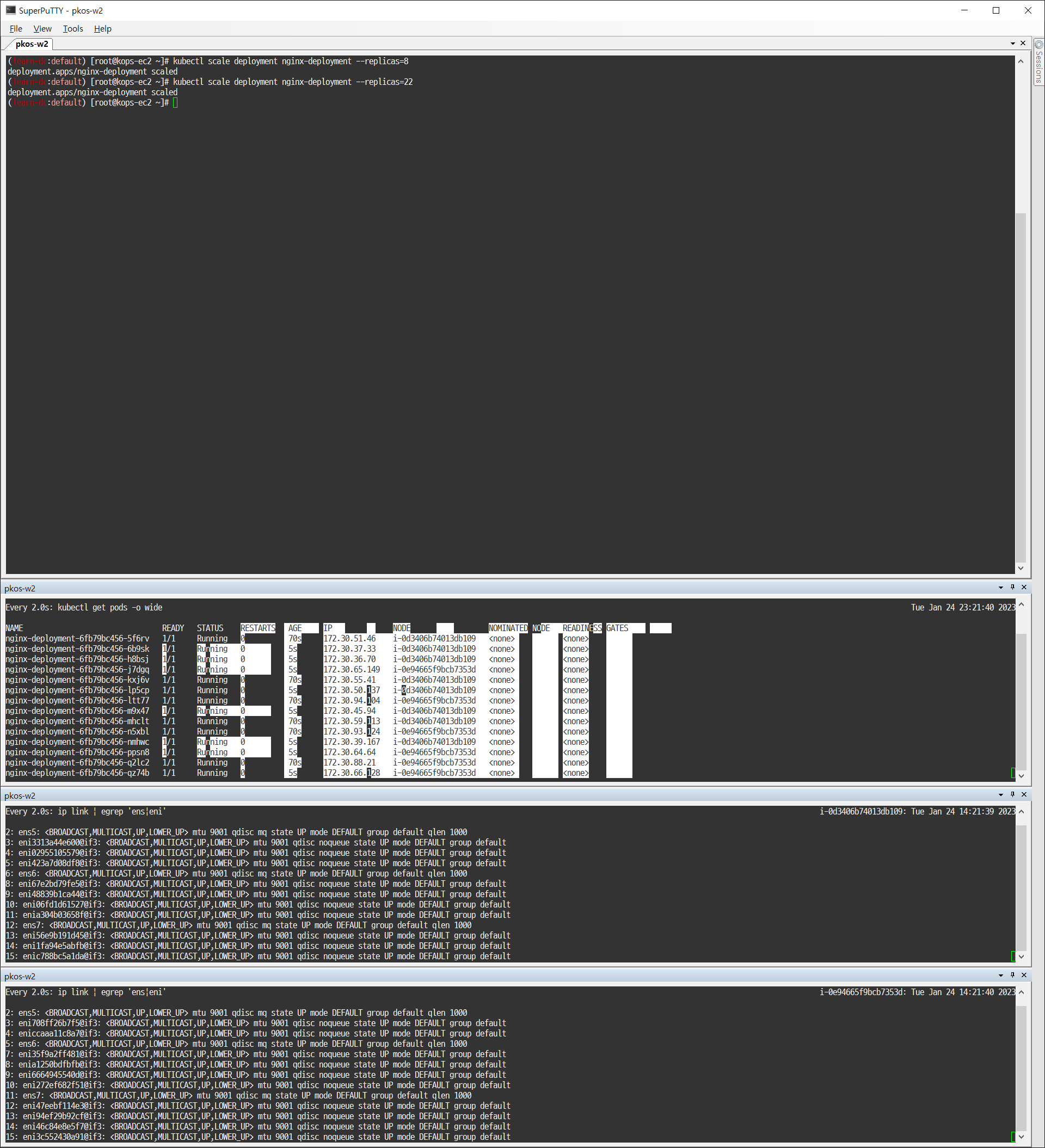

파드 증가 테스트 » 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인 » 어떤일이 벌어 졌는가?
- 1

  kubectl scale deployment nginx-deployment --replicas=22
파드 증가 테스트 » 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인 » 어떤일이 벌어 졌는가?

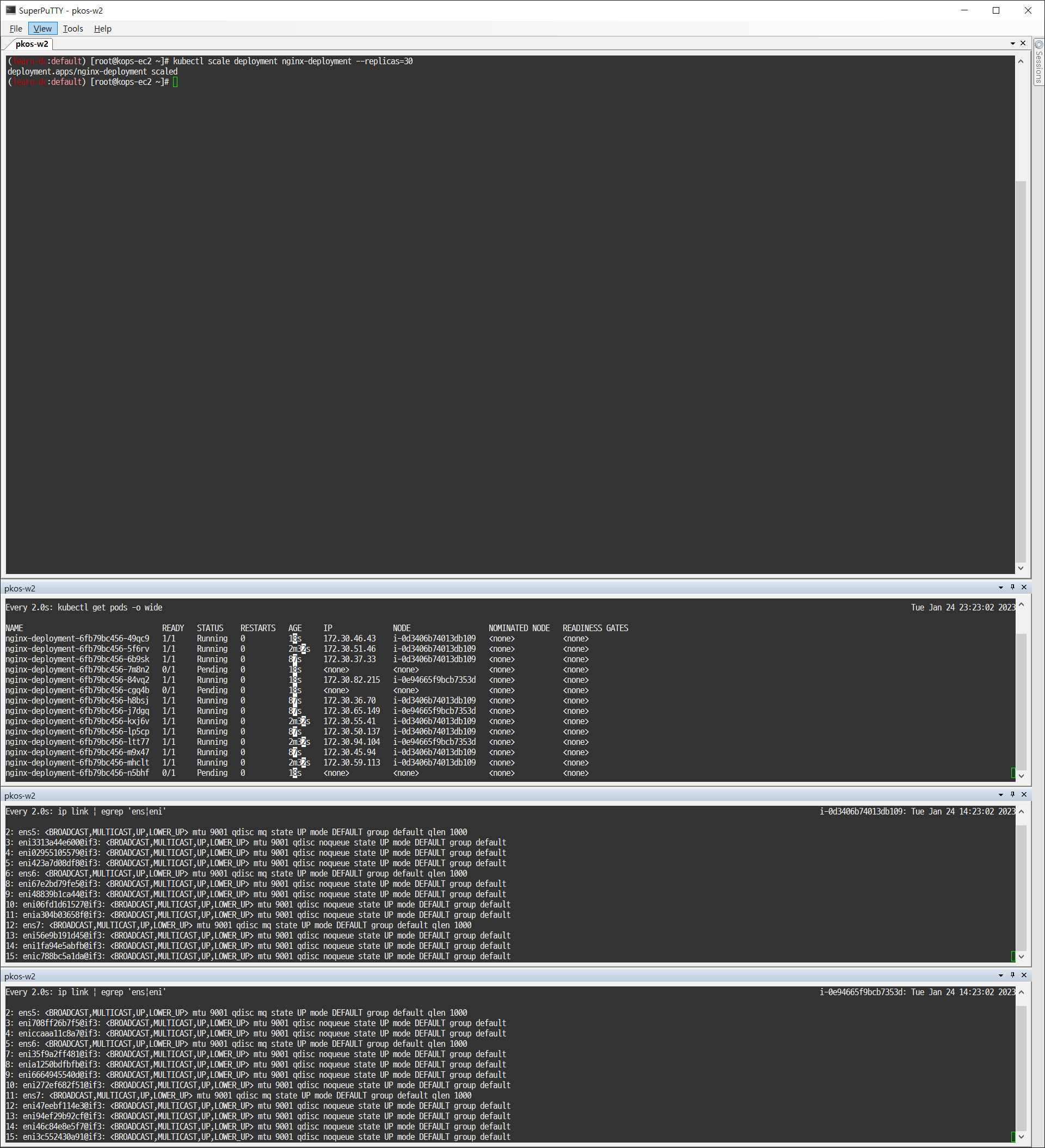

- 1

  kubectl scale deployment nginx-deployment --replicas=30

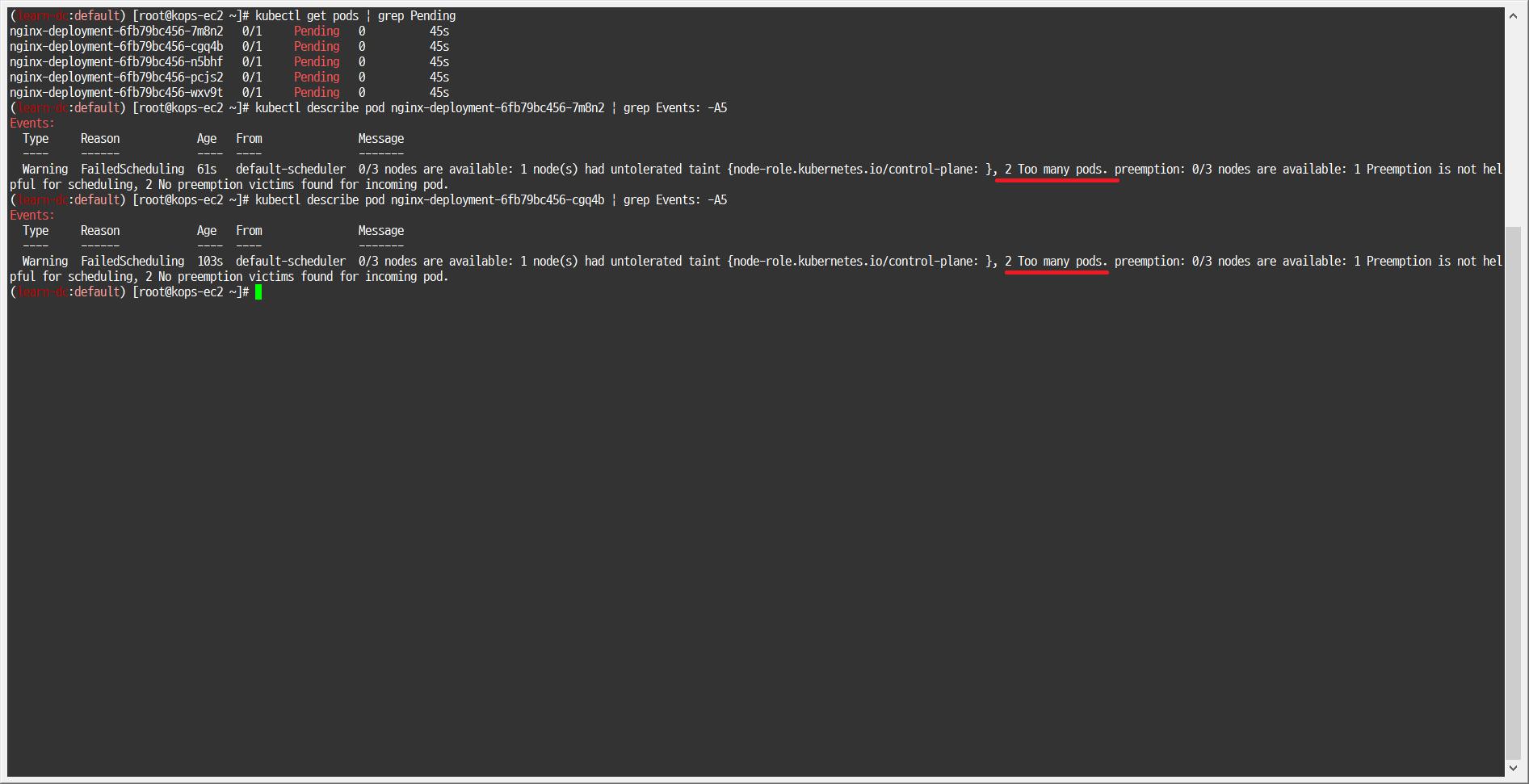

파드 생성 실패!

1 2

kubectl get pods | grep Pending

1
2
3


# kubectl describe pod <Pending 파드> | grep Events: -A5
kubectl describe pod nginx-deployment-6fb79bc456-7m8n2 | grep Events: -A5
kubectl describe pod nginx-deployment-6fb79bc456-cgq4b | grep Events: -A5

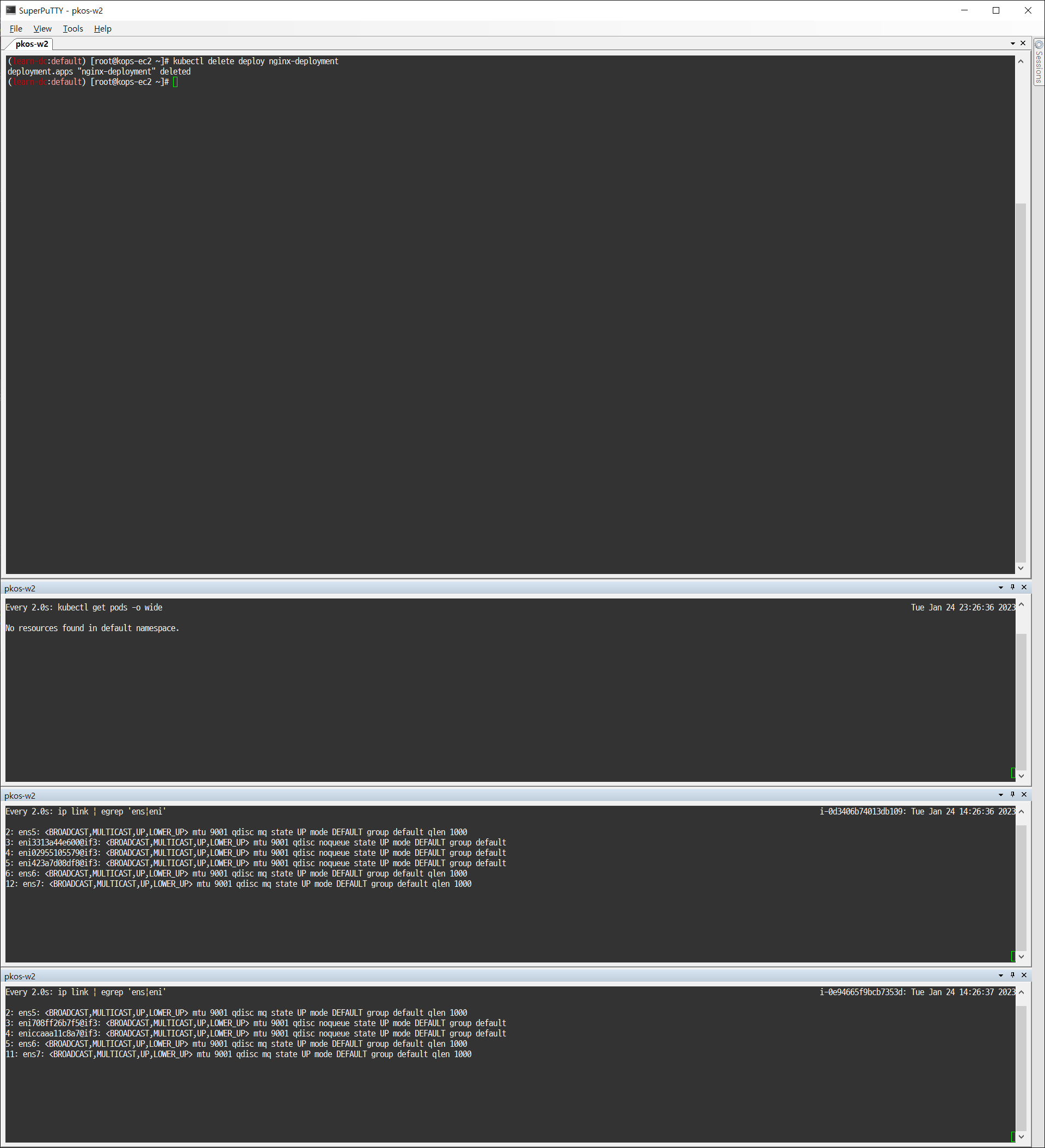

디플로이먼트 삭제

1

kubectl delete deploy nginx-deployment

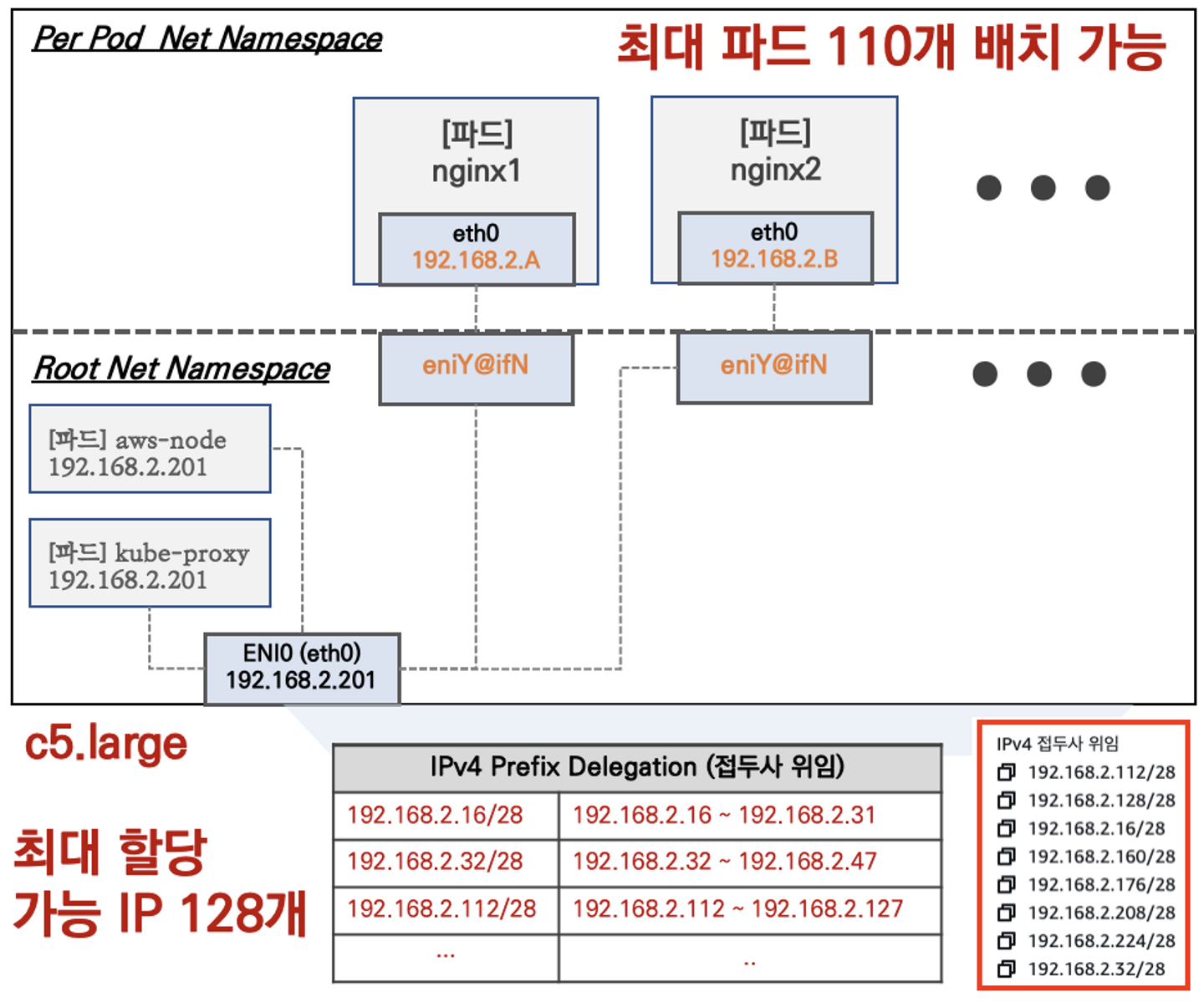

3. 해결 방안 : Prefix Delegation, WARM & MIN IP/Prefix Targets

참고
- https://www.notion.so/4-f89e3e5967b24f8c9aa5bfaab1a82ceb#33243514f4684462bd8d657d00684b6f
- [류승현]님 VPC CNI 옵션 설정
  - https://www.notion.so/ed085ee58b454f76afd6e0d94b049983
- [류승현]님 kOps Docs
  - https://kops.sigs.k8s.io/networking/aws-vpc/#configuration

2.5.3 과제2

1. 과제 내용

목표 : 워커 노드 1대에 100대이상의 파드가 배포되게 설정하고 관련 스샷을 올려주세요

참고 :

1
2
3


# 실습 참고참고
kubectl apply -f ~/pkos/2/nginx-dp.yaml
kubectl scale deployment nginx-deployment --replicas=110

2. 과제 수행내용

LimitRange, Kubelet 의 max-pods args, AWS VPC CNI(ENABLE_PREFIX_DELEGATION|WARM_PREFIX_TARGET)

(옵션) 동작 확인의 편리를 위해서 워커노드 c5.large 를 1대 배포하자

Nitro 인스턴스 유형 확인

1

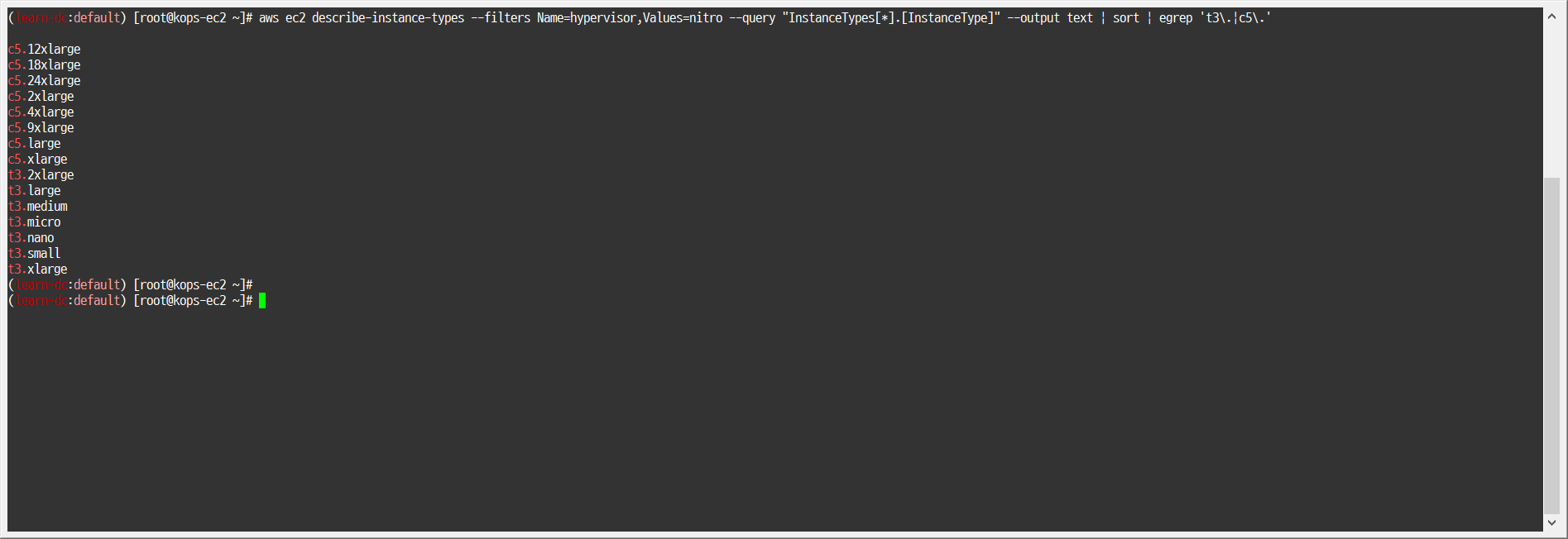

aws ec2 describe-instance-types --filters Name=hypervisor,Values=nitro --query "InstanceTypes[*].[InstanceType]" --output text | sort | egrep 't3\.|c5\.'

워커노드 인스턴스 타입 변경(WorkerNodeInstanceType=t3.xlarge), 워커노드 1대 배포(WorkerNodeCount=1)

kops 인스턴스 그룹 확인
- 1

  kops get ig

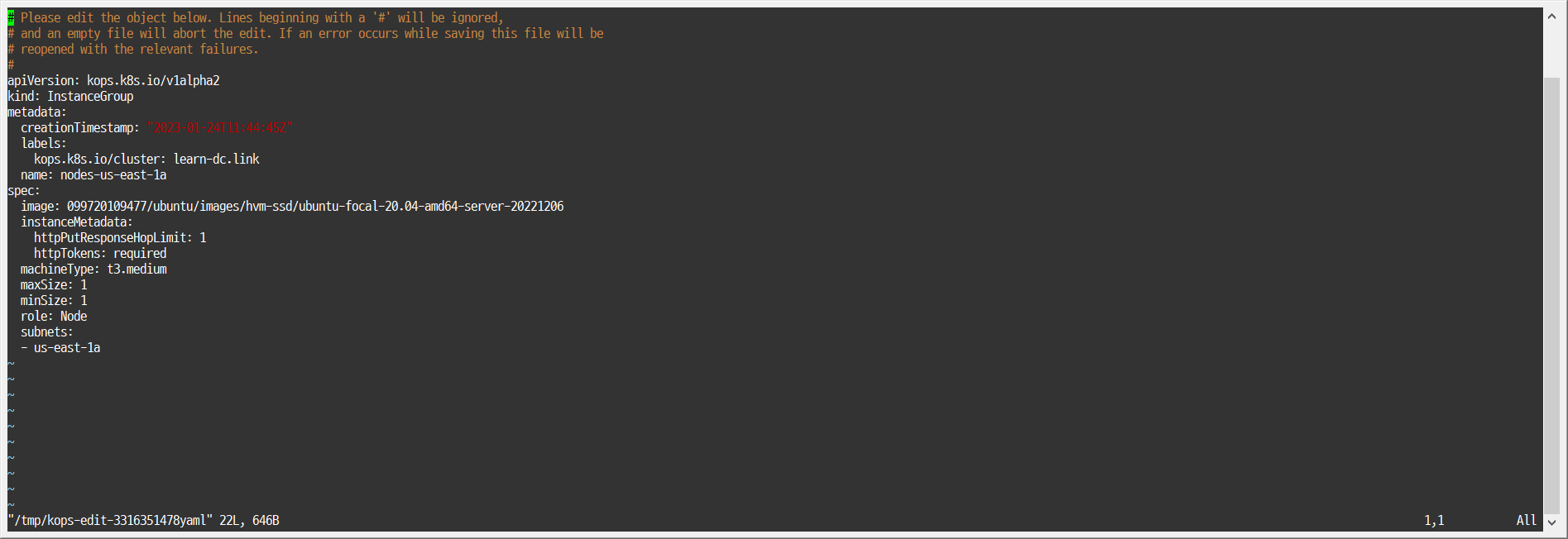

kops 인스턴스 그룹 수정

1
2
3
4


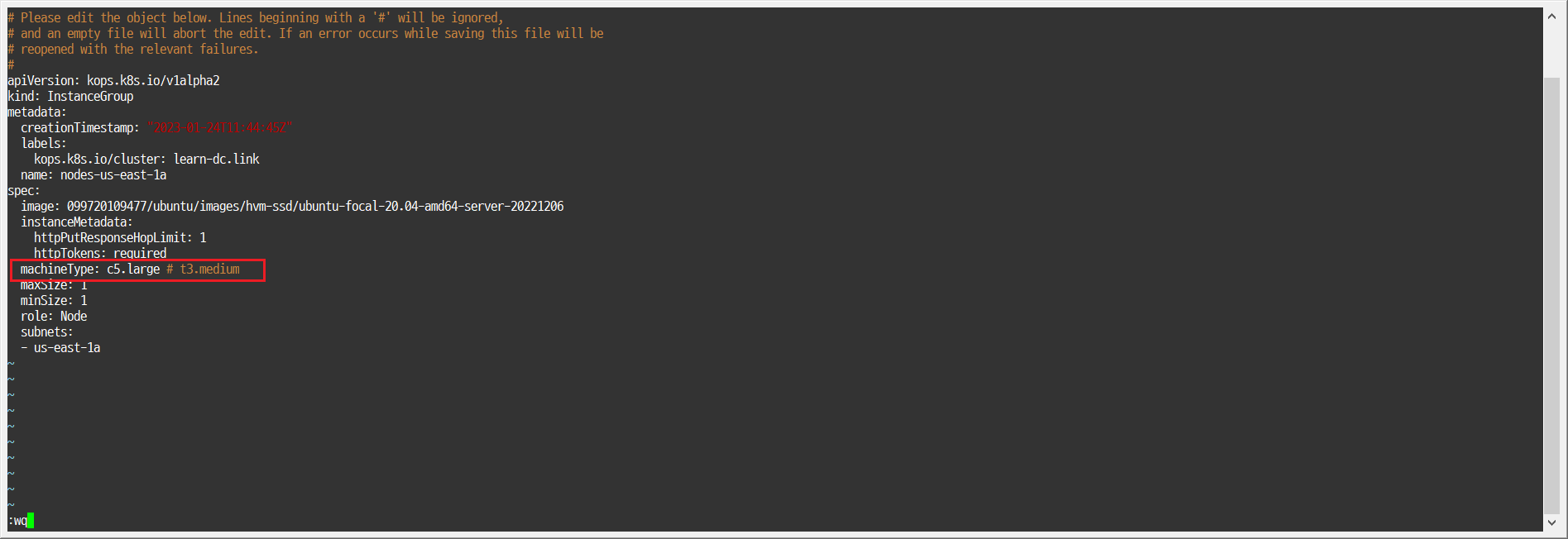

kops edit ig nodes-us-east-1a

# spec:
#   machineType: c5.large

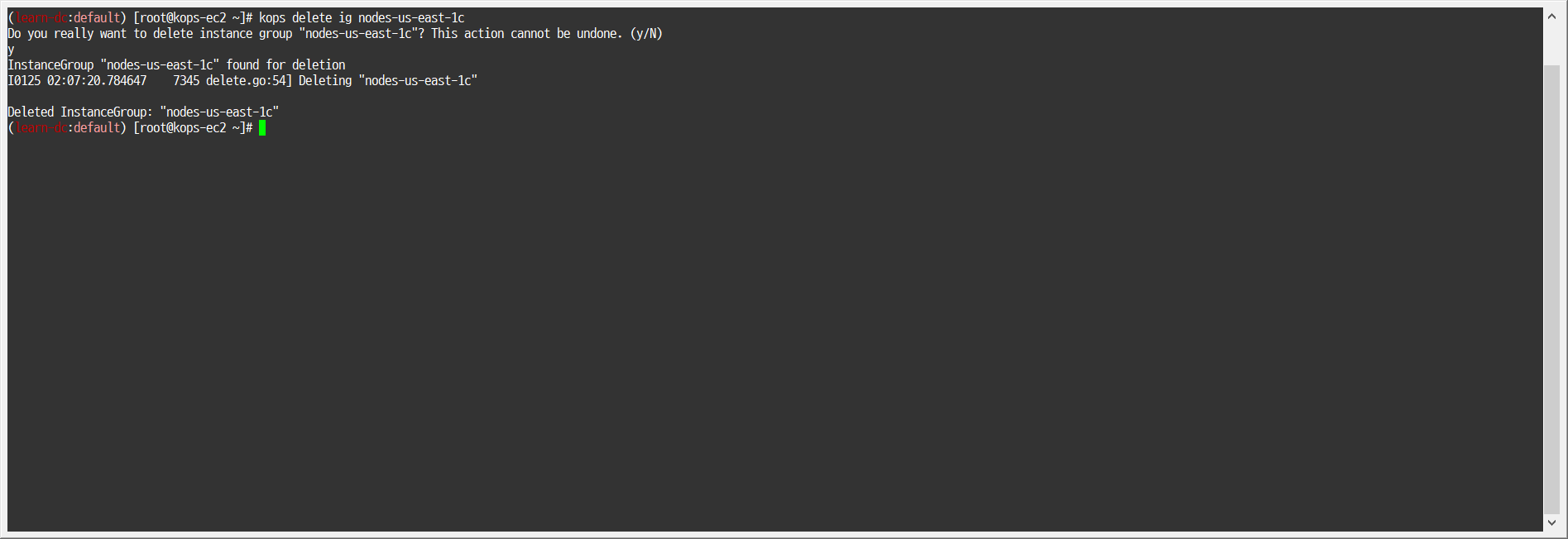

인스턴스 그룹 삭제

1

kops delete ig nodes-us-east-1c

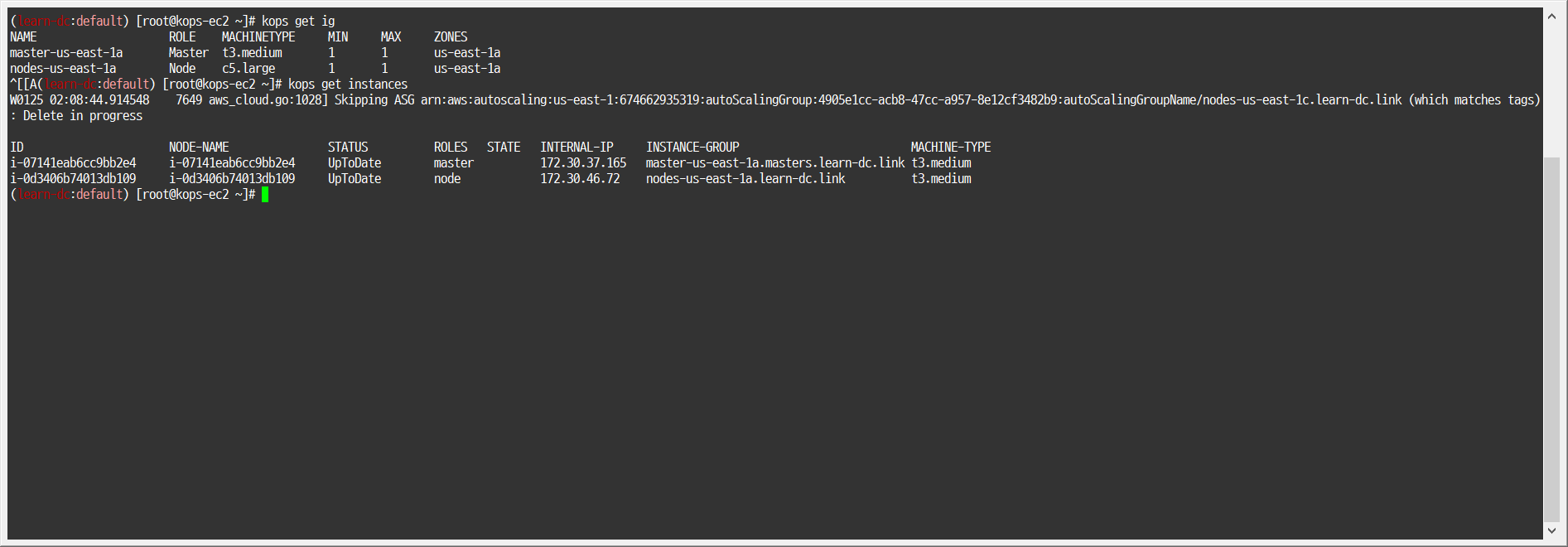

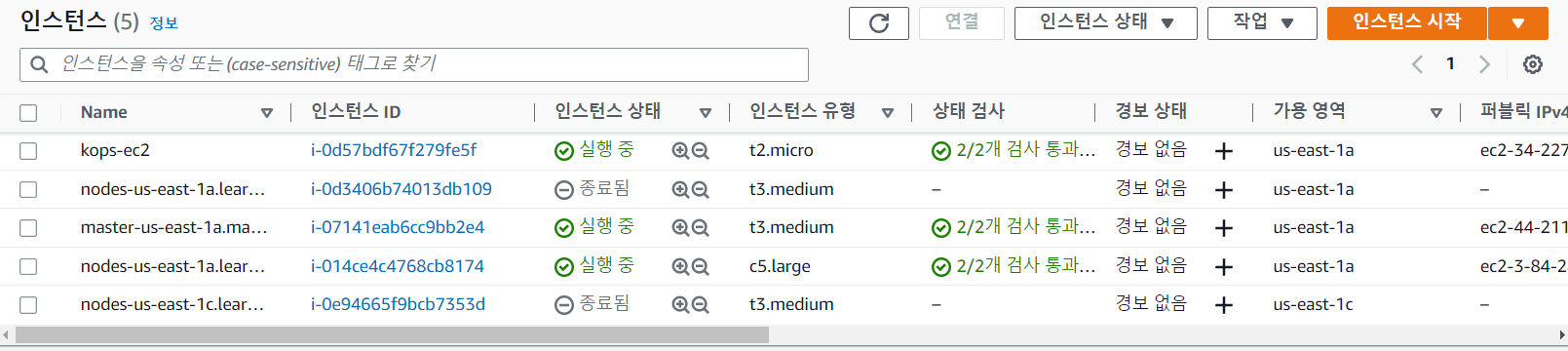

1 2

kops get ig kops get instances

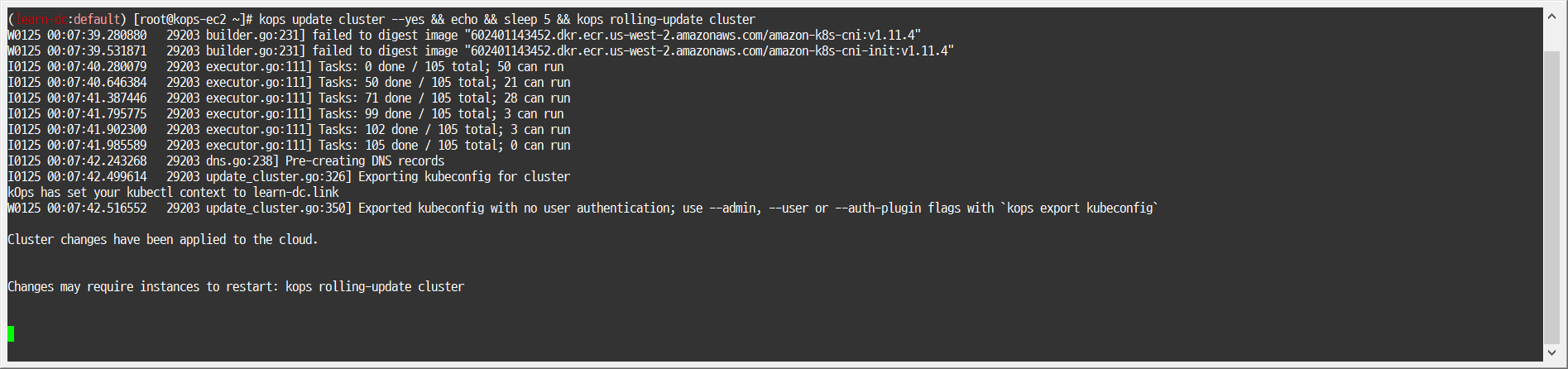

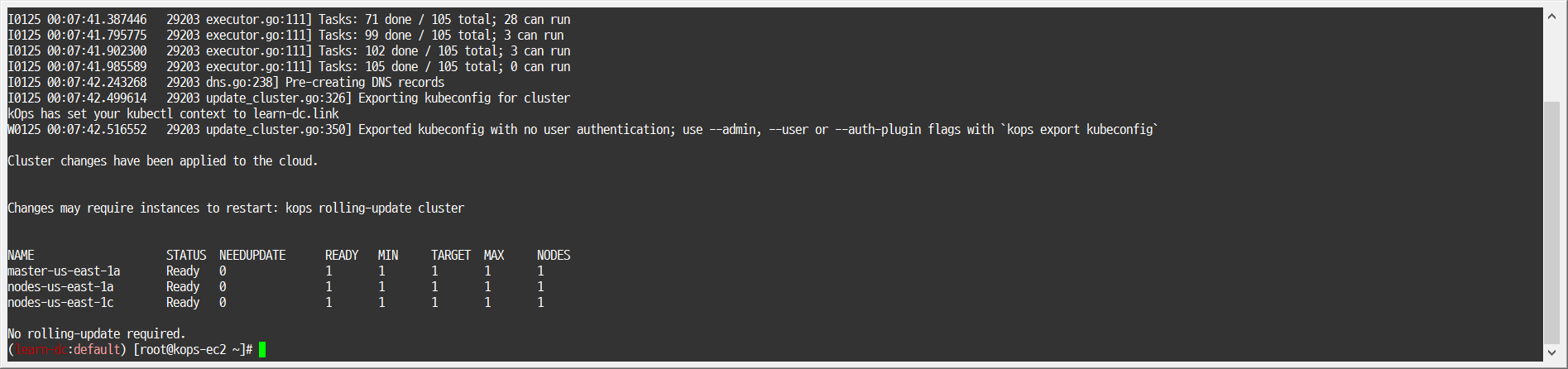

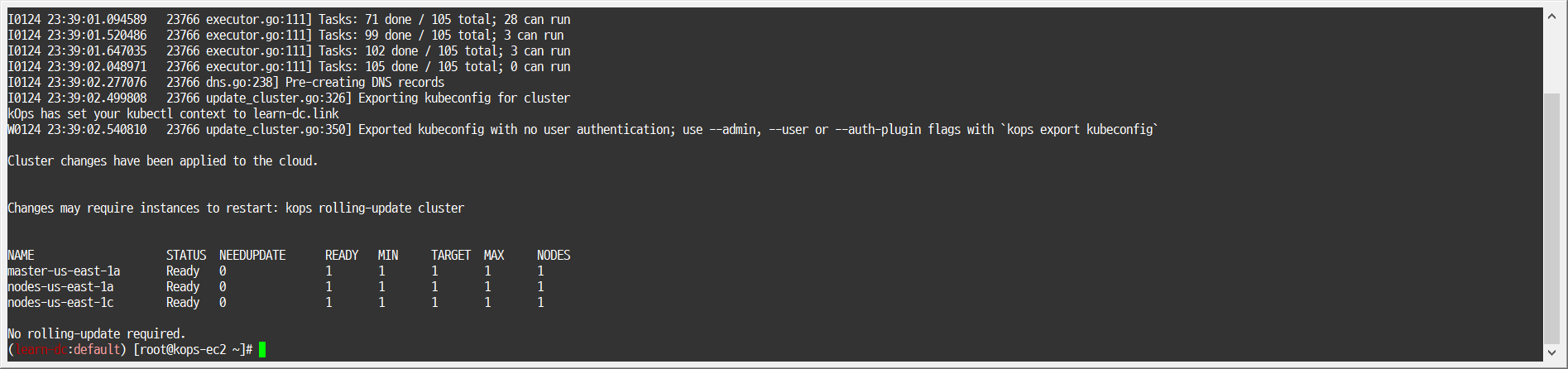

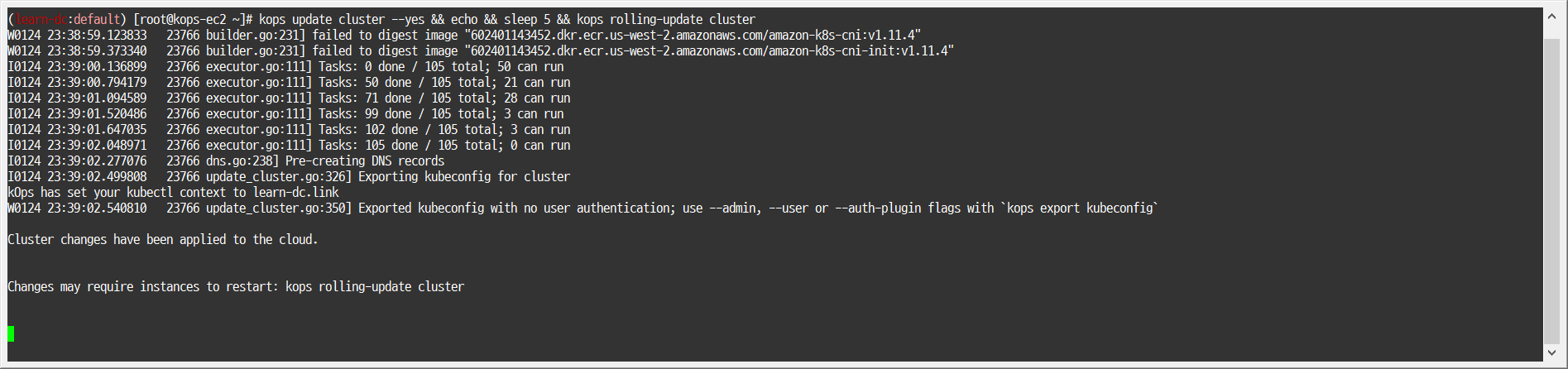

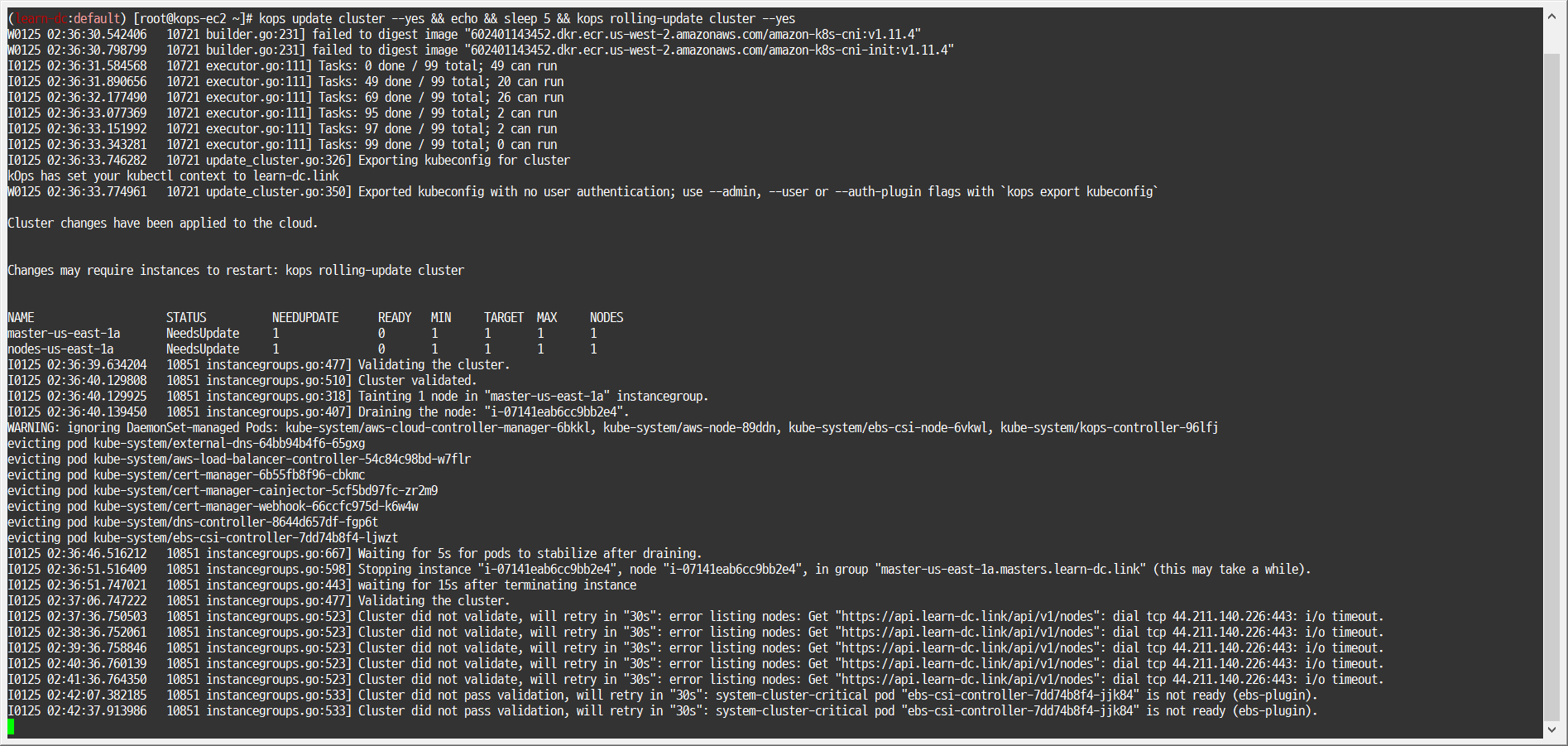

kops 클러스터 업데이트

1

kops update cluster --yes && echo && sleep 5 && kops rolling-update cluster --yes

기본 정보 확인

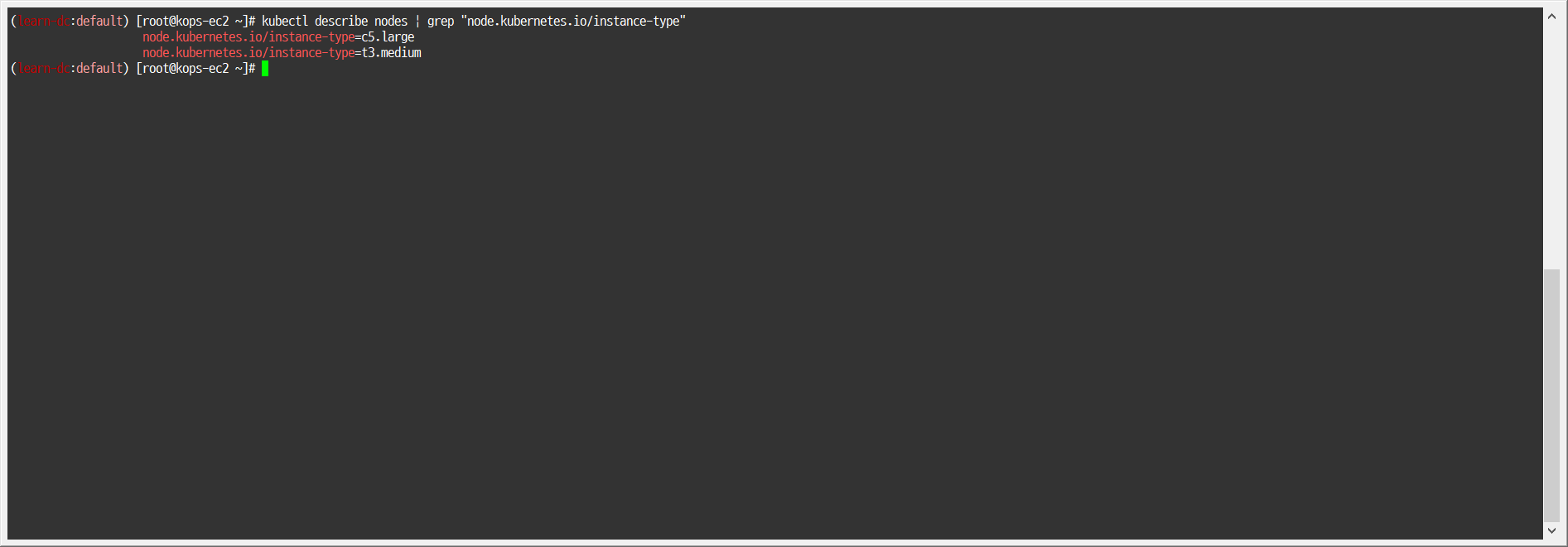

- 노드 인스턴스 타입 확인
  - 1

    kubectl describe nodes | grep "node.kubernetes.io/instance-type"
- 노드 상세 정보 확인 : 노드 상세 정보의 Allocatable 에 노드별 최대 생성 가능한 pods 정보 확인 - 각각 마스터 노드, 워커 노드
  - 1

    kubectl describe node | grep Allocatable: -A6
파드 30개 배포 후 확인
- 파드 배포 및 갯수 늘리기
  - 1

    cat ~/pkos/2/nginx-dp.yaml | yh
  - 1

    kubectl apply -f ~/pkos/2/nginx-dp.yaml
  - 1

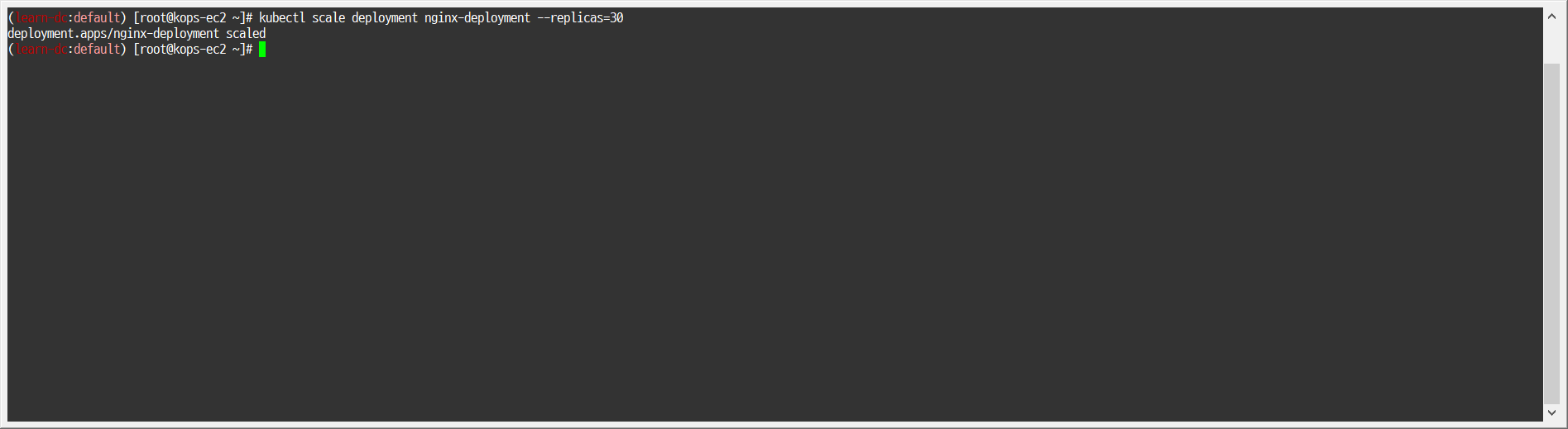

    kubectl scale deployment nginx-deployment --replicas=30
- 파드 배포 확인
  - 1

    kubectl get pod
  - 1

    kubectl get pod | grep Pending | wc -l
  - 1

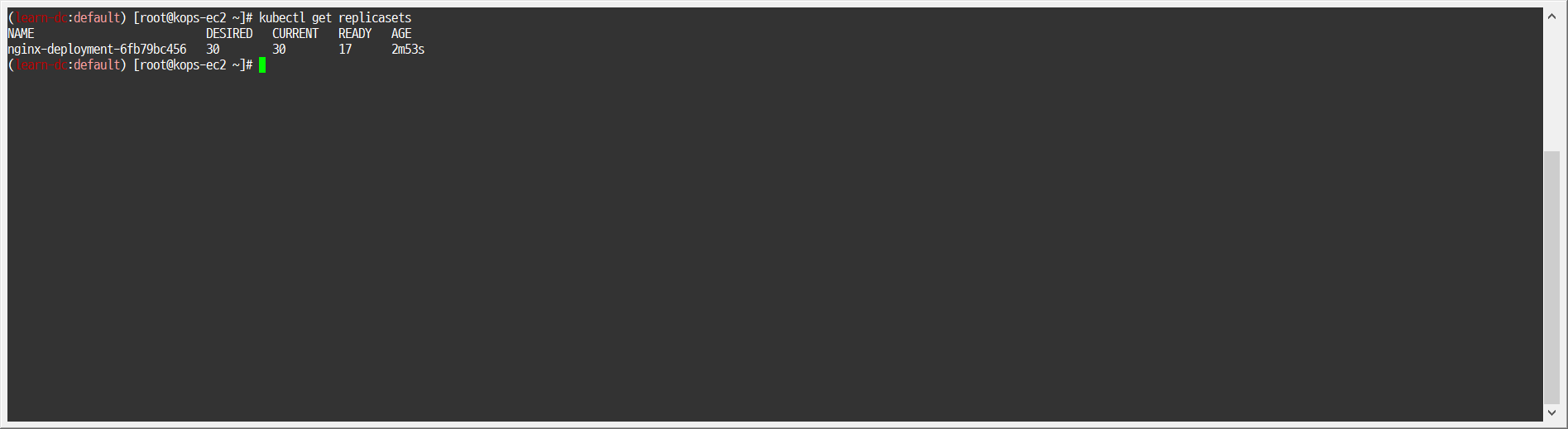

    kubectl get replicasets
  - 1

    kubectl events | tail -n 2

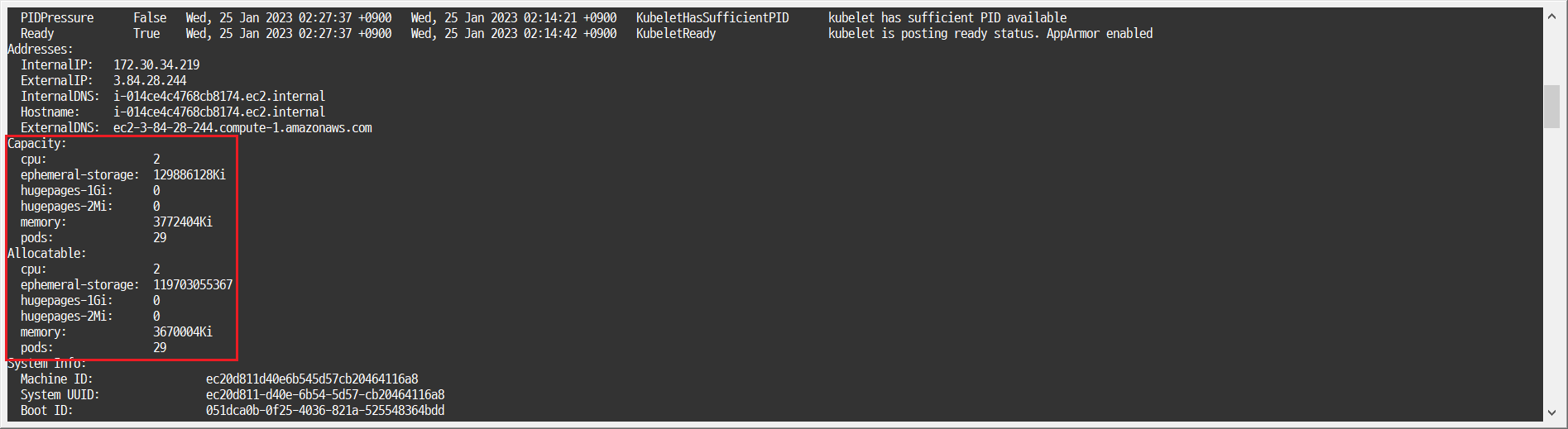

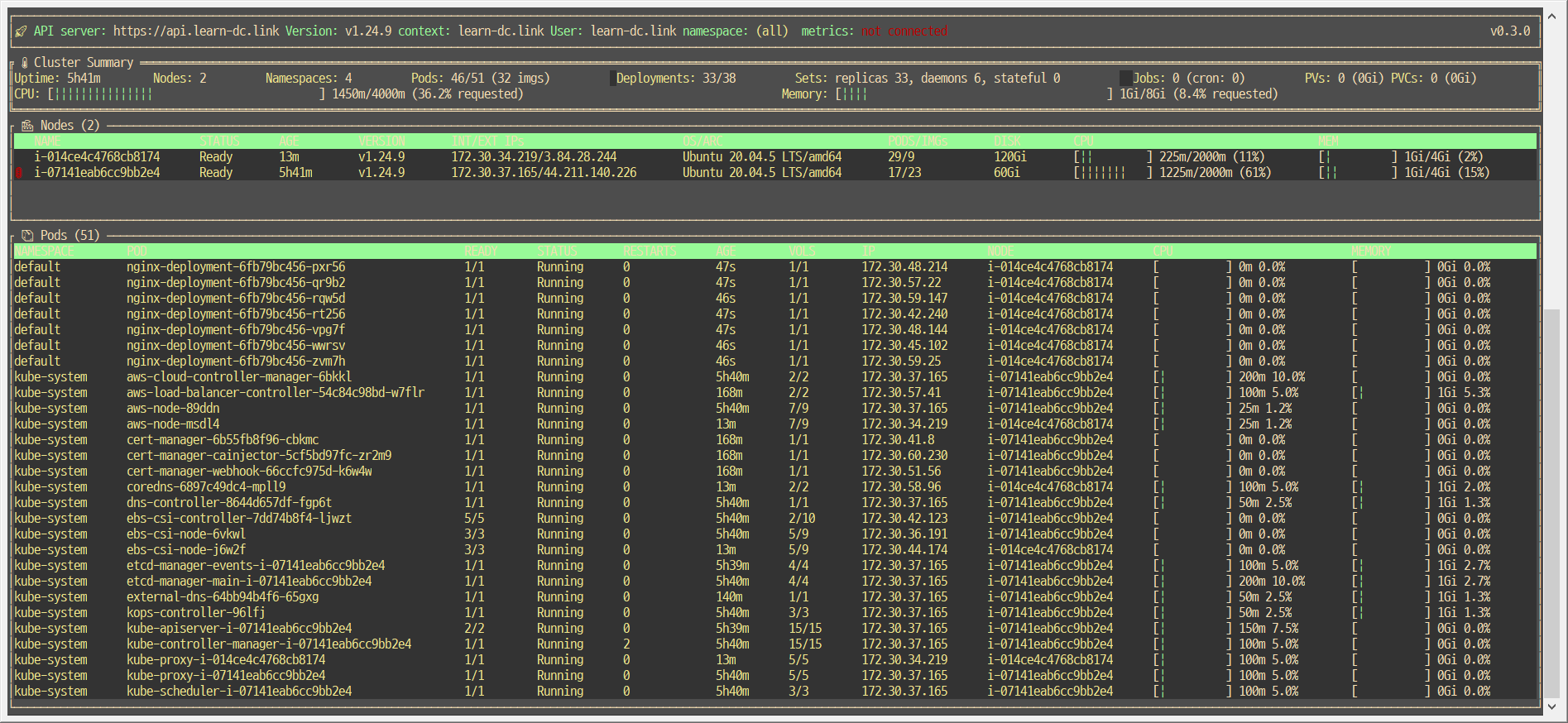

- 노드 정보 확인 : 현재 워커 노드 29개 최대 파드 생성할 수 있으지만, CPU 리소스 부족으로 22개가 동작
  - 1

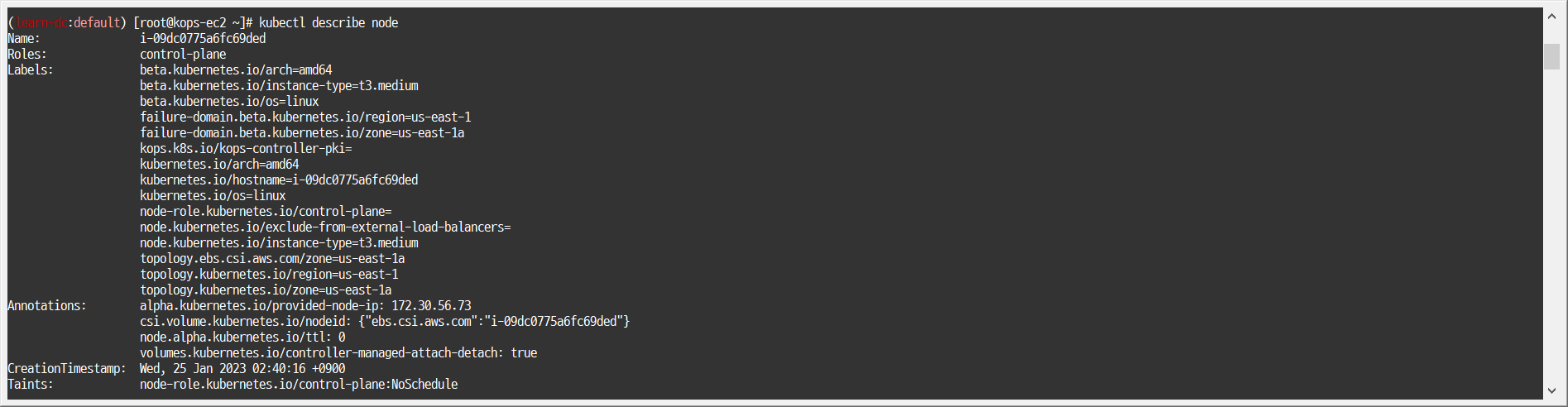

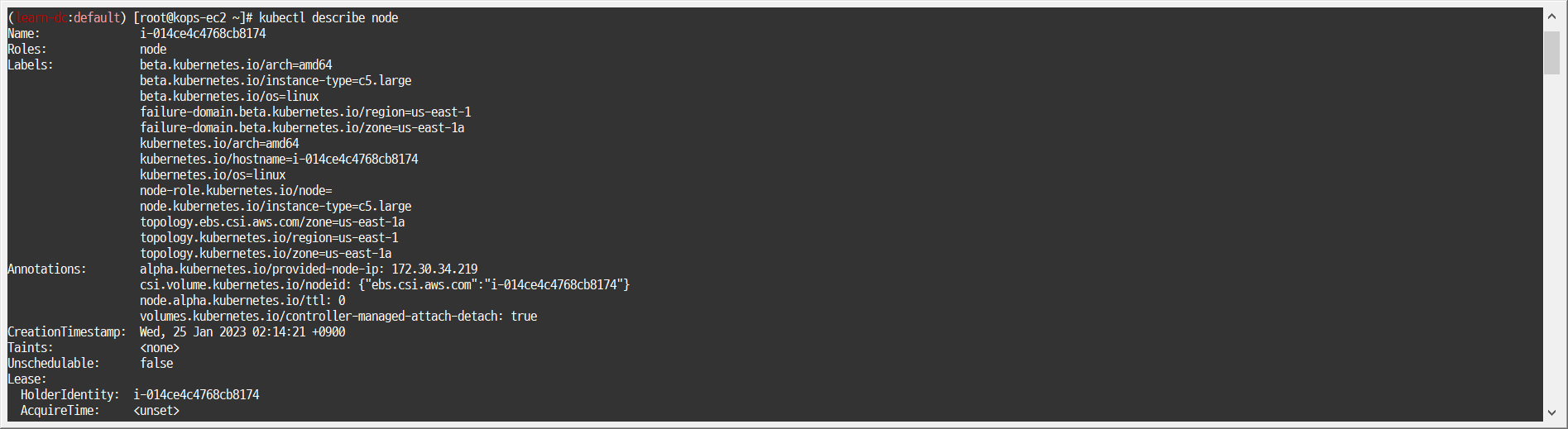

    kubectl describe node

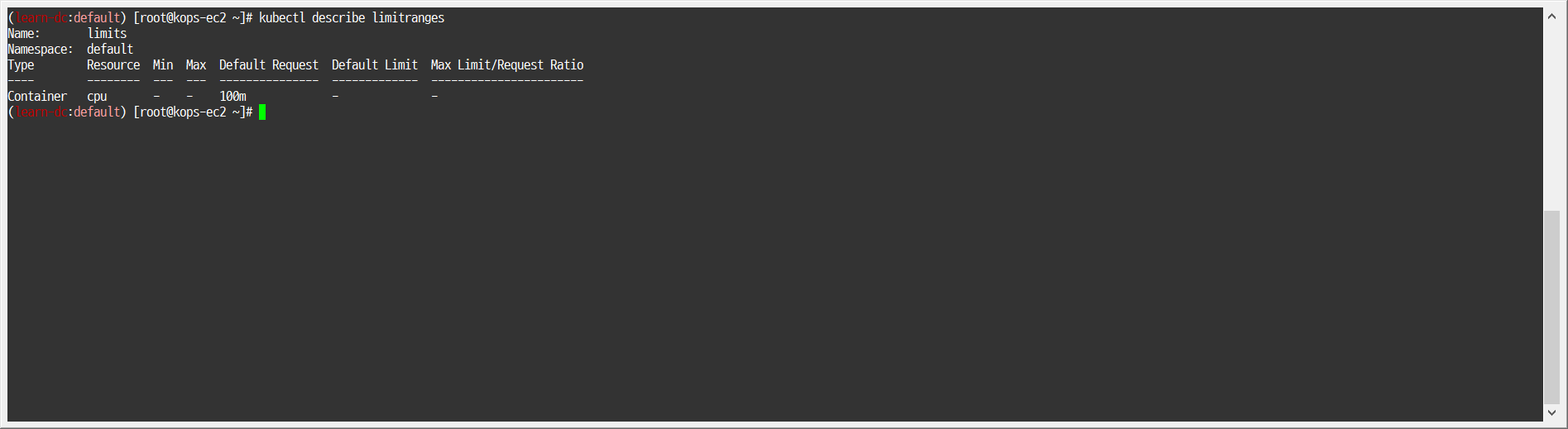

- LimitRanges 기본 정책 확인 : 컨테이너는 기본적으로 0.1CPU(=100m vcpu)를 최소 보장(개런티)
  - 1

    kubectl describe limitranges
limitranges 정책 삭제 후 파드 30개 배포 후 확인

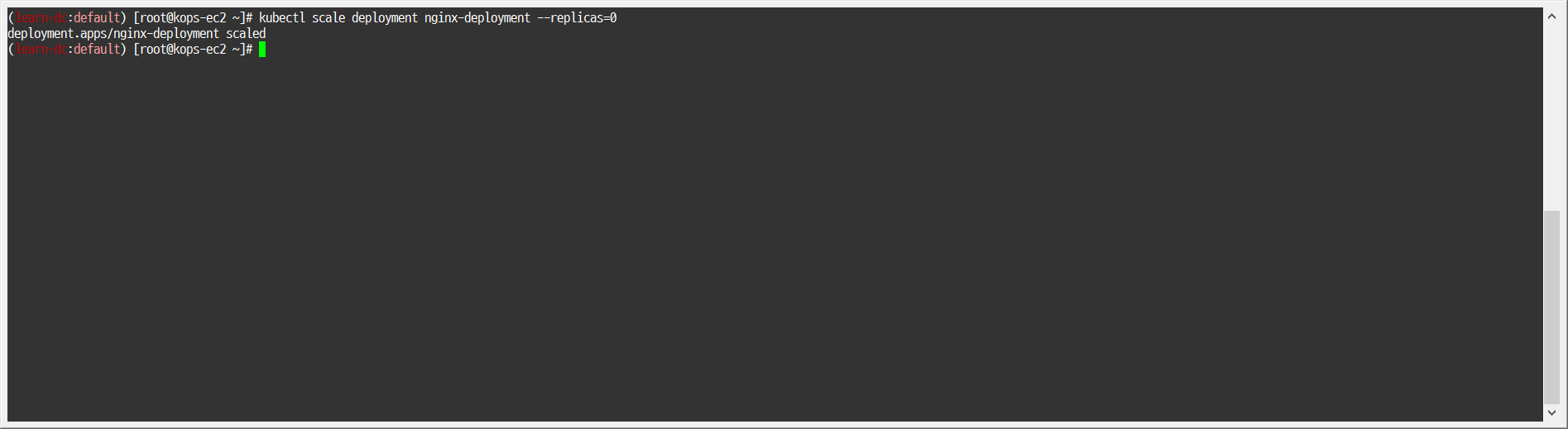

- 파드 갯수 0으로 줄이기
  - 1

    kubectl scale deployment nginx-deployment --replicas=0

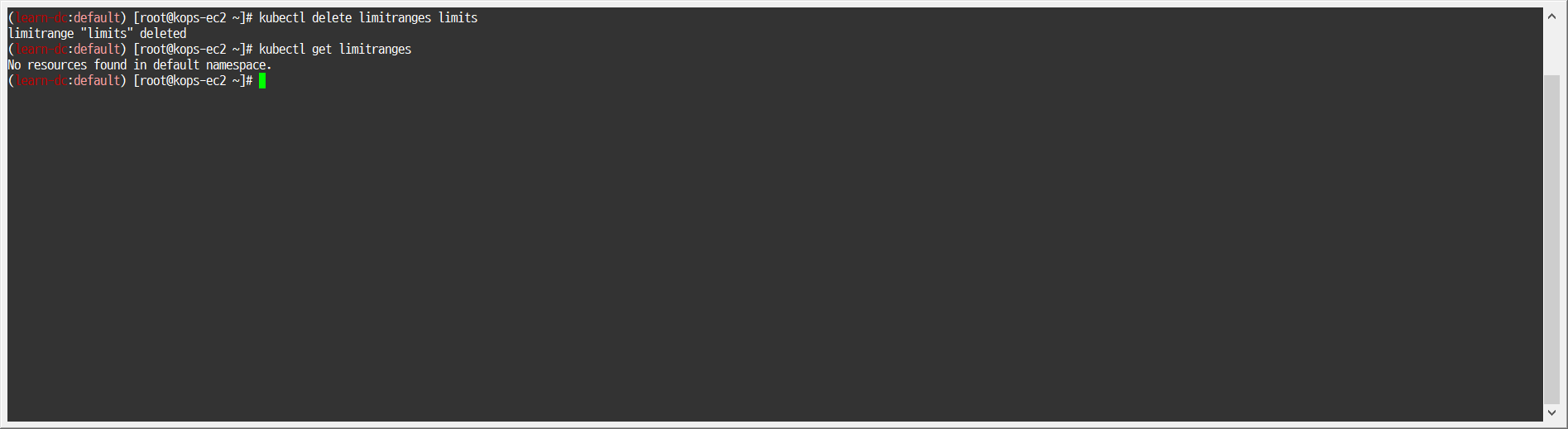

- LimitRanges 기본 정책 삭제
  - 1 2

    kubectl delete limitranges limits kubectl get limitranges
- 파드 갯수 30으로 늘리기
  - 1

    kubectl scale deployment nginx-deployment --replicas=30
- 이전 17개 보다는 8개 많은 25개 파드가 배포됨 » 하지만 아직도 5대의 파드가 배치되지 않음
  - 1

    kubectl get replicasets
- 노드 정보 확인 : 현재 워커 노드 29개 최대 파드 생성할 수 있으며, 29개 파드 동작 중
  - 1

    kubectl describe node

kOps 클러스터와 인스턴스 그룹에 파라미터 수정

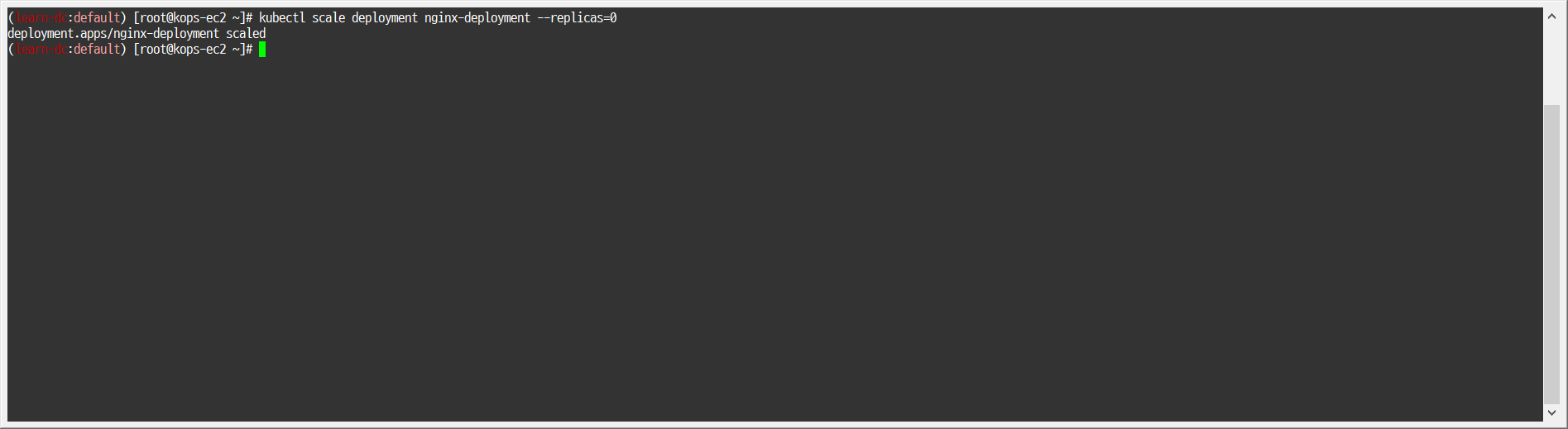

파드 갯수 0으로 줄이기

1

kubectl scale deployment nginx-deployment --replicas=0

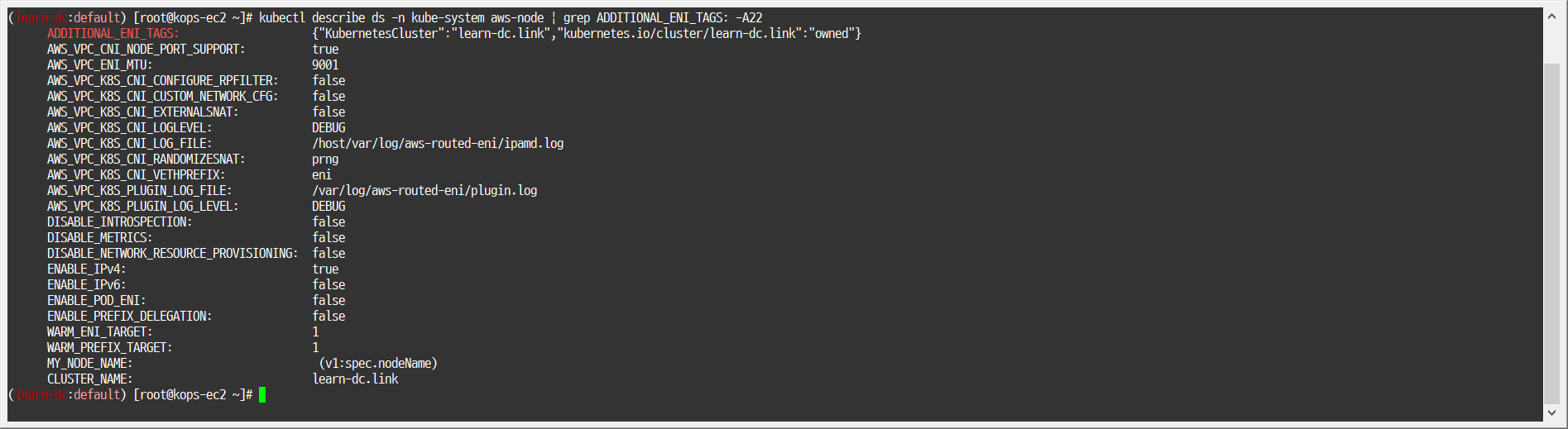

수정 전 env 정보 확인 : WARM_PREFIX_TARGET은 기본값이 1로 이미 되어 있음
- 1

  kubectl describe ds -n kube-system aws-node | grep ADDITIONAL_ENI_TAGS: -A22
적용 전 노드(인스턴스)의 External-IP 확인
- 1

  kubectl get node -owide

kOps 클러스터와 인스턴스 룹에 파라미터 수정 : 노드에 kubelet에 maxPods 110개로 수정, Prefix Assign 활성화

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

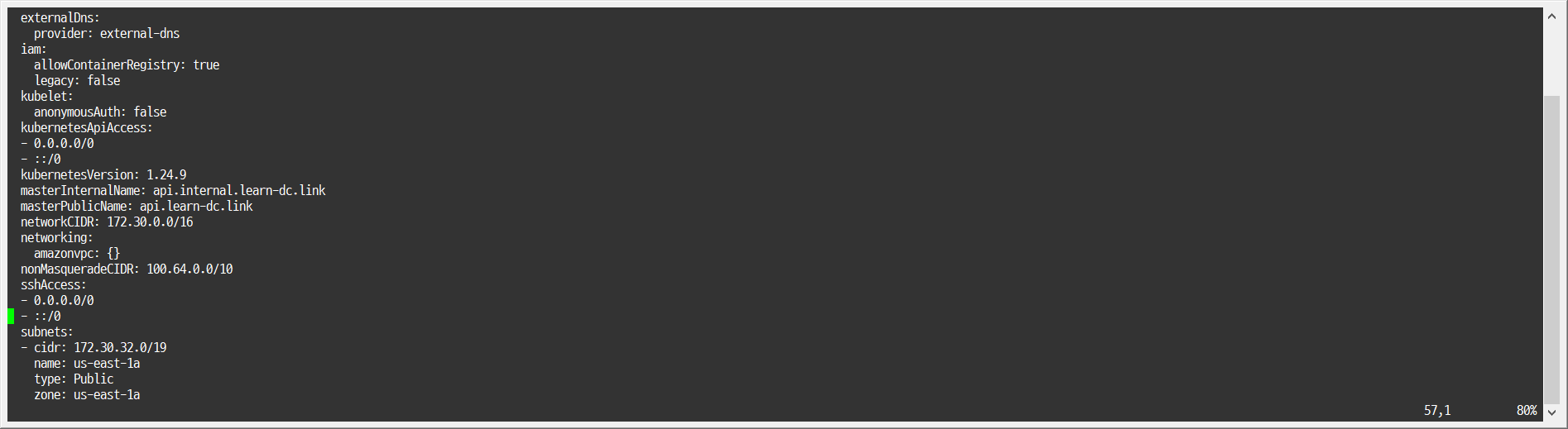

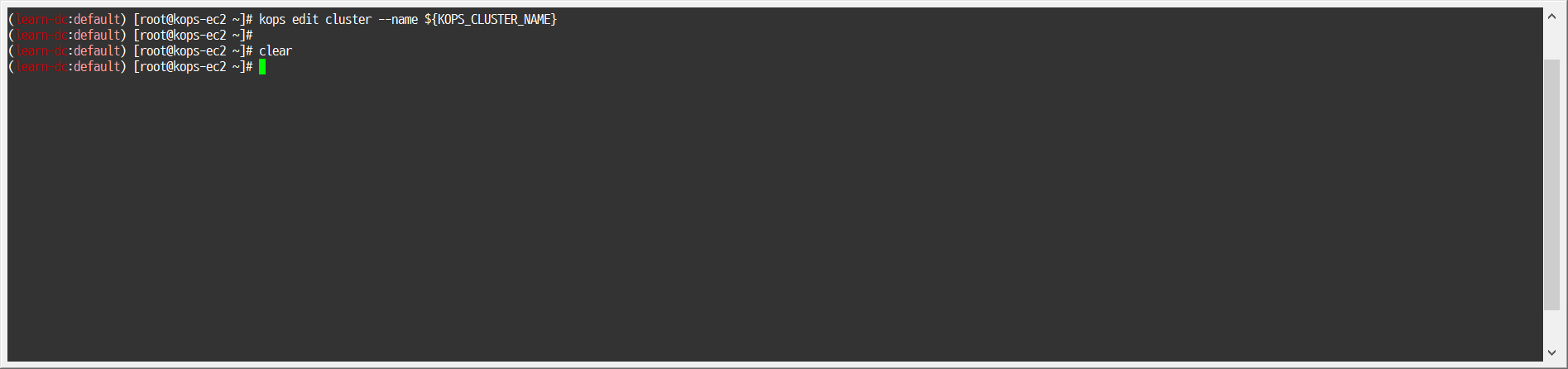

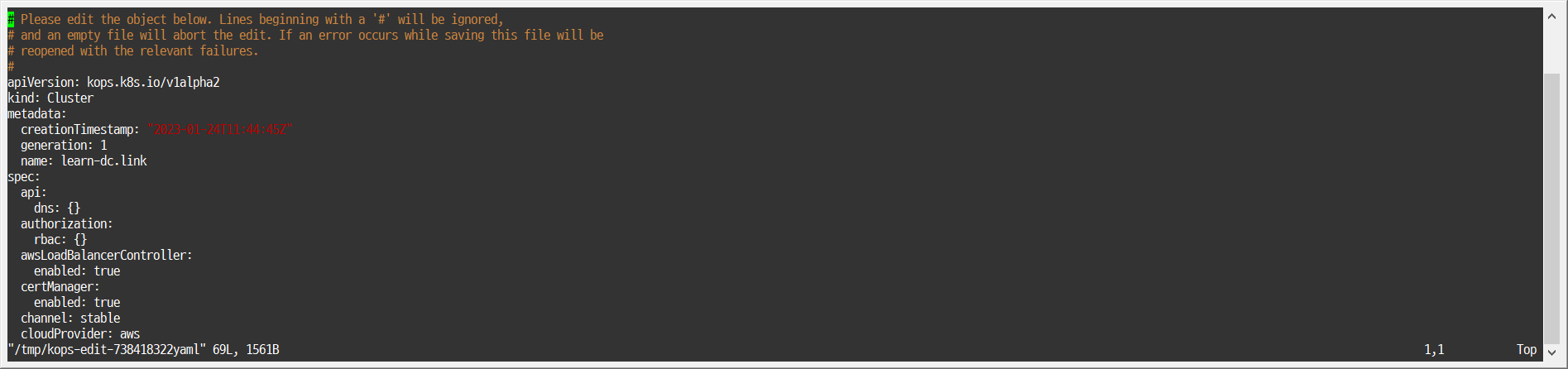

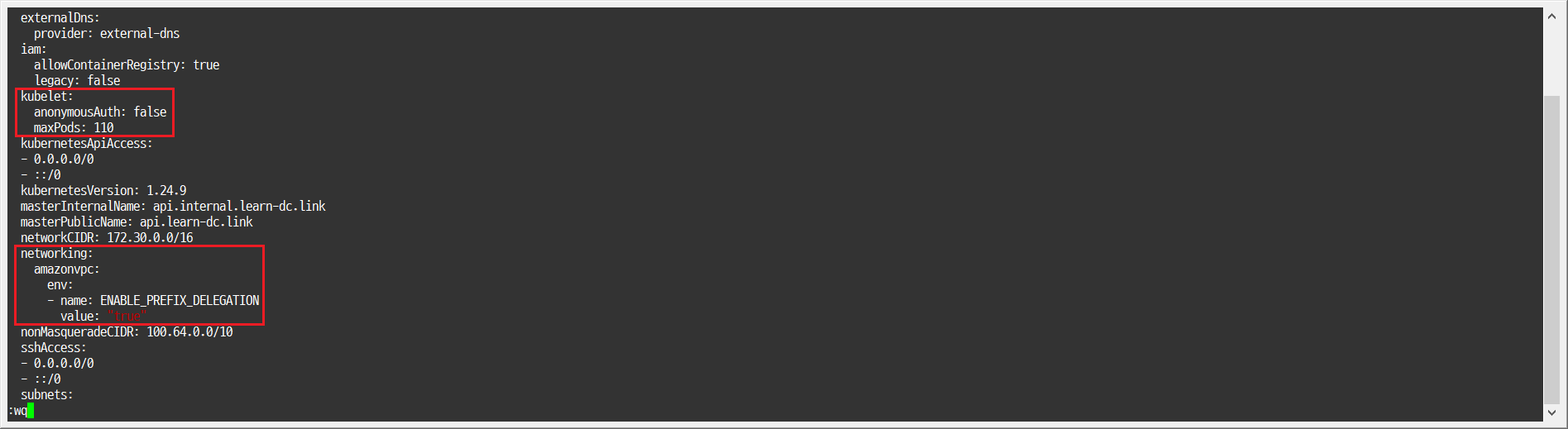

kops edit cluster

# ...
#   kubelet:
#     anonymousAuth: false
#     maxPods: 110
# ...
#   networking:
#     amazonvpc:
#       env:
#       - name: ENABLE_PREFIX_DELEGATION
#         value: "true"
# ...

적용을 위해서 반드시 노드 롤링 업데이트 필요 : 삭제 -> 재생성, 이 과정에서 matser node의 IP(Public, Private)가 자동으로 변경됨 » 10분 정도 소요
- 1

  kops update cluster --yes && echo && sleep 5 && kops rolling-update cluster --yes
롤링 업데이트 완료 후 노드 정보 확인 : External-IP 변경 확인, 참고로 맨 아래 워커노드는 현재 삭제된 EC2로 잠시 시간이 지나면 워커 노드 목록에서 삭제됨
- 1

  kubectl get node -owide

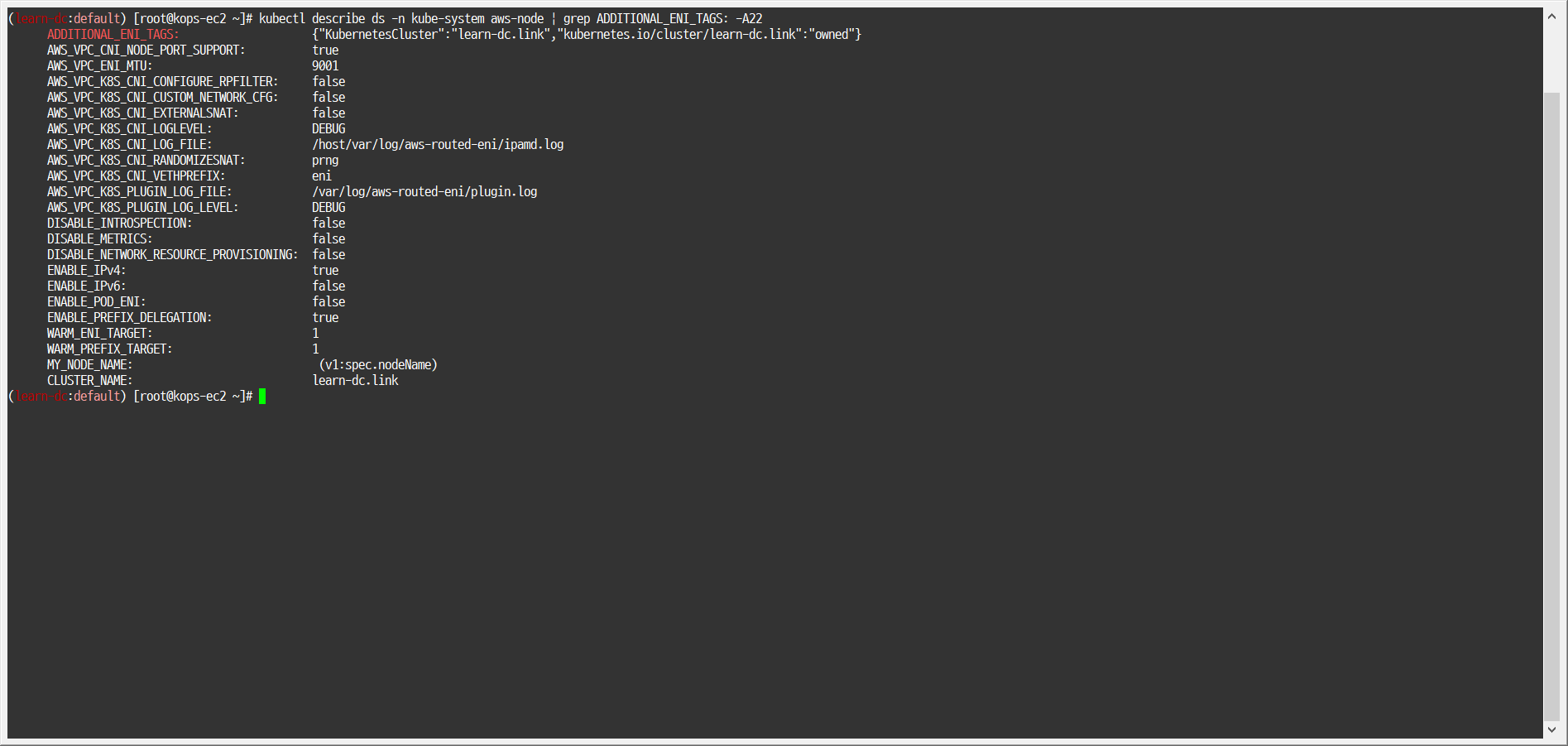

변경 정보 반영된 env 정보 확인

1

kubectl describe ds -n kube-system aws-node | grep ADDITIONAL_ENI_TAGS: -A22

1

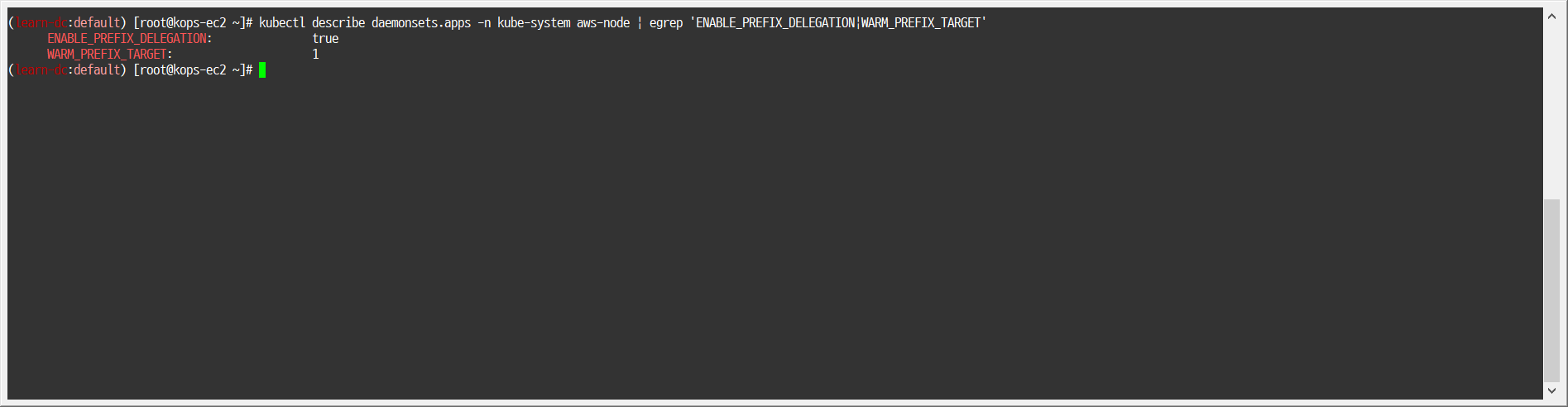

kubectl describe daemonsets.apps -n kube-system aws-node | egrep 'ENABLE_PREFIX_DELEGATION|WARM_PREFIX_TARGET'

노드 상세 정보 확인 : 노드 상세 정보의 Allocatable에 노드별 최대 생성 가능한 pods 정보 확인 - 각각 마스터 노드, 워커 노드
- 1

  kubectl describe node | grep Allocatable: -A6
Route53에 A 레코드 값을 신규 Master EC2의 IP(Public, Private)로 자동으로 변경됨
- 변경전
- 변경후

파드 110 생성 후 확인

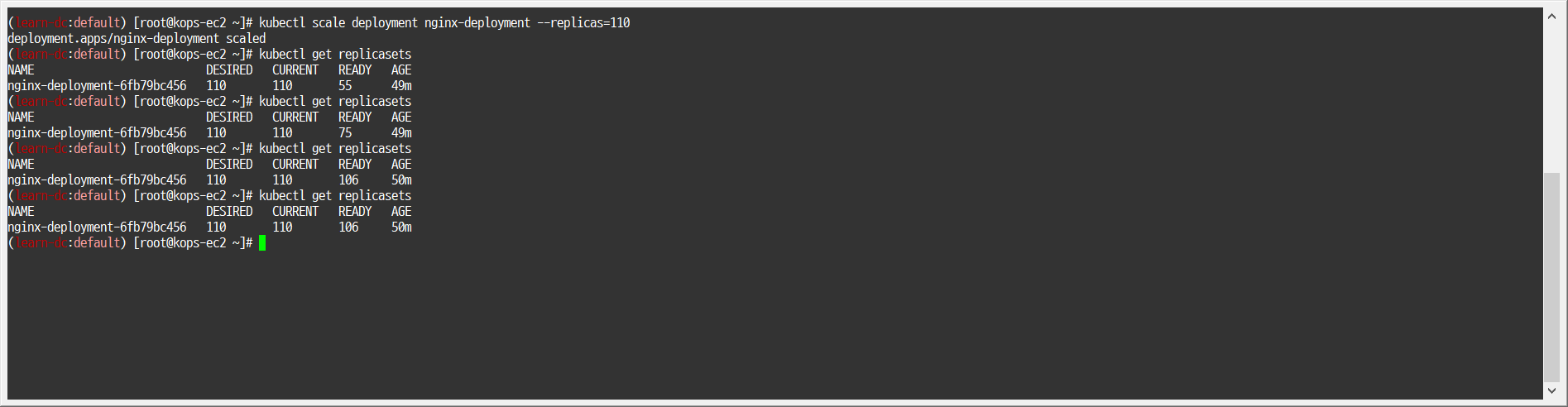

- 파드 갯수 110으로 늘이기
  - 1

    kubectl scale deployment nginx-deployment --replicas=110
  - 1

    kubectl get replicasets

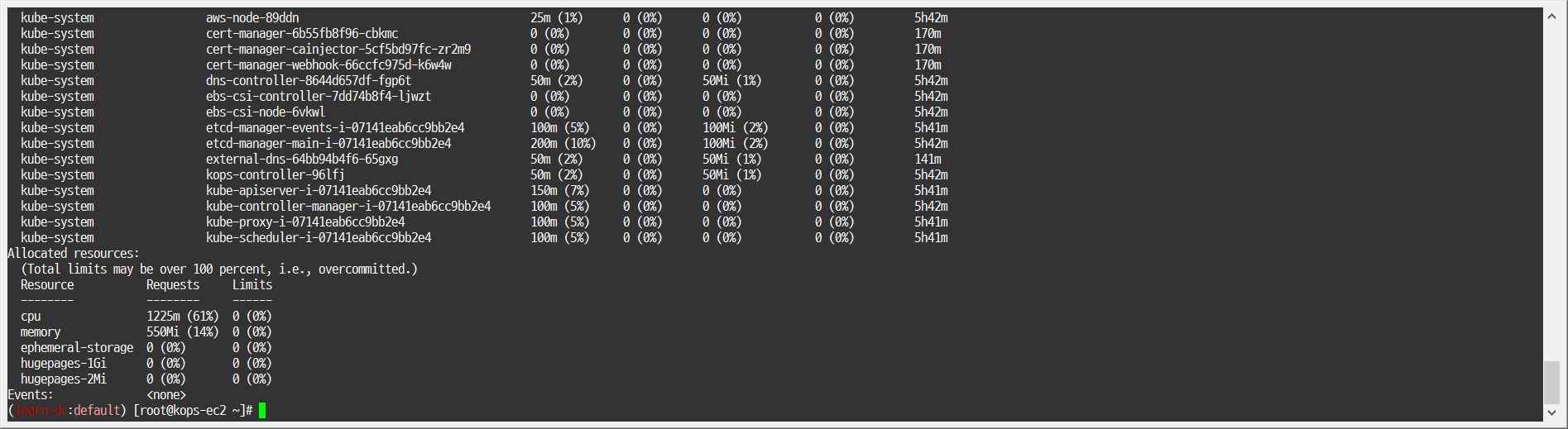

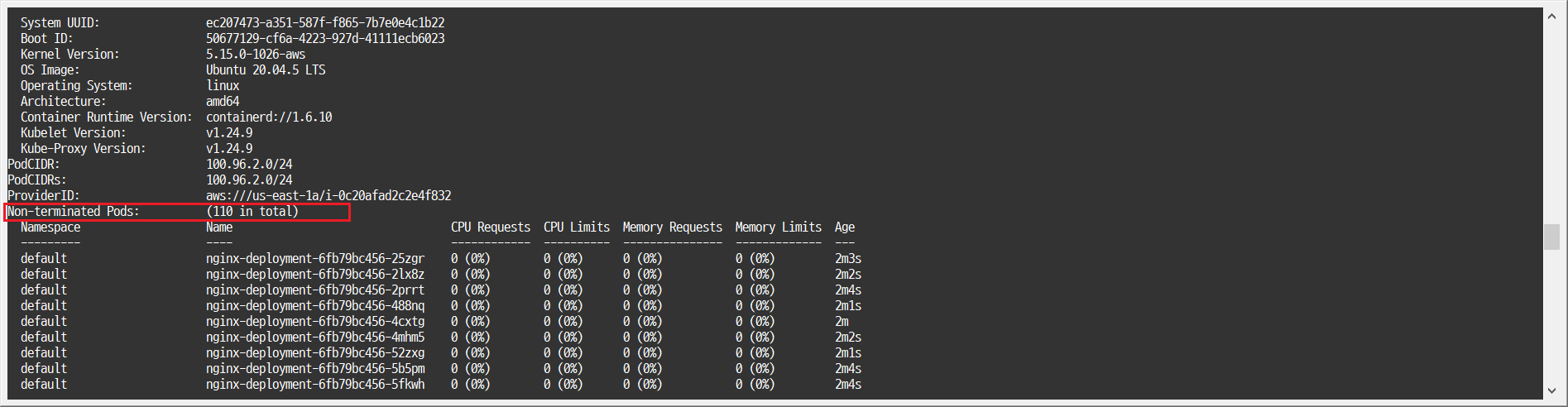

- 노드 정보 확인 : 현재 워커 노드에 기존 6개 파드 + 106개 nginx 파드 = 총 110개 파드 배포
  - 1

    kubectl describe node
- 삭제
  - 1

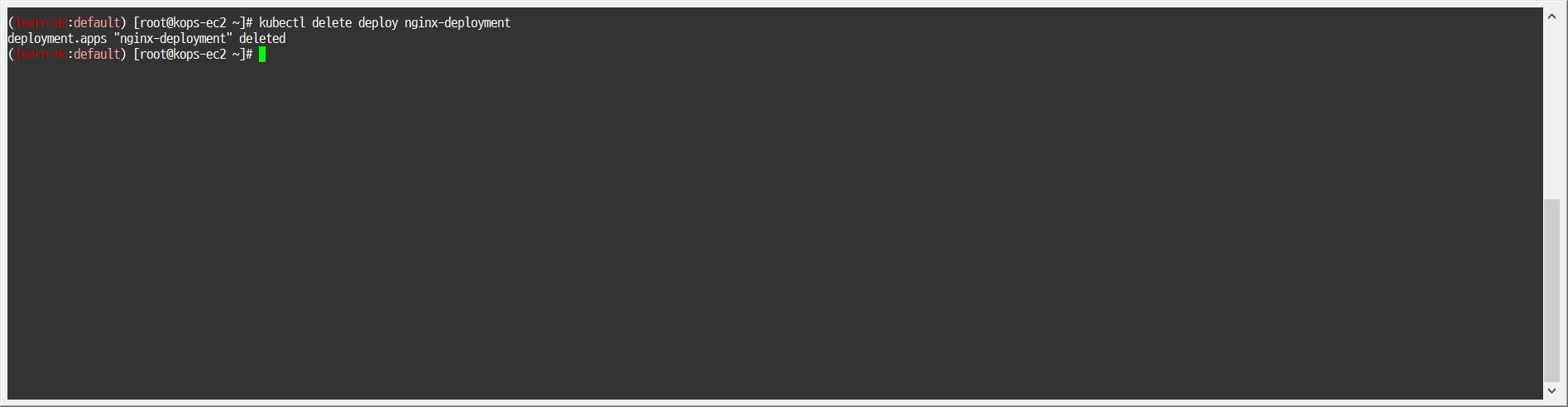

    kubectl delete deploy nginx-deployment

2.6 서비스 소개

2.6.1 개념

1. 서비스 종류

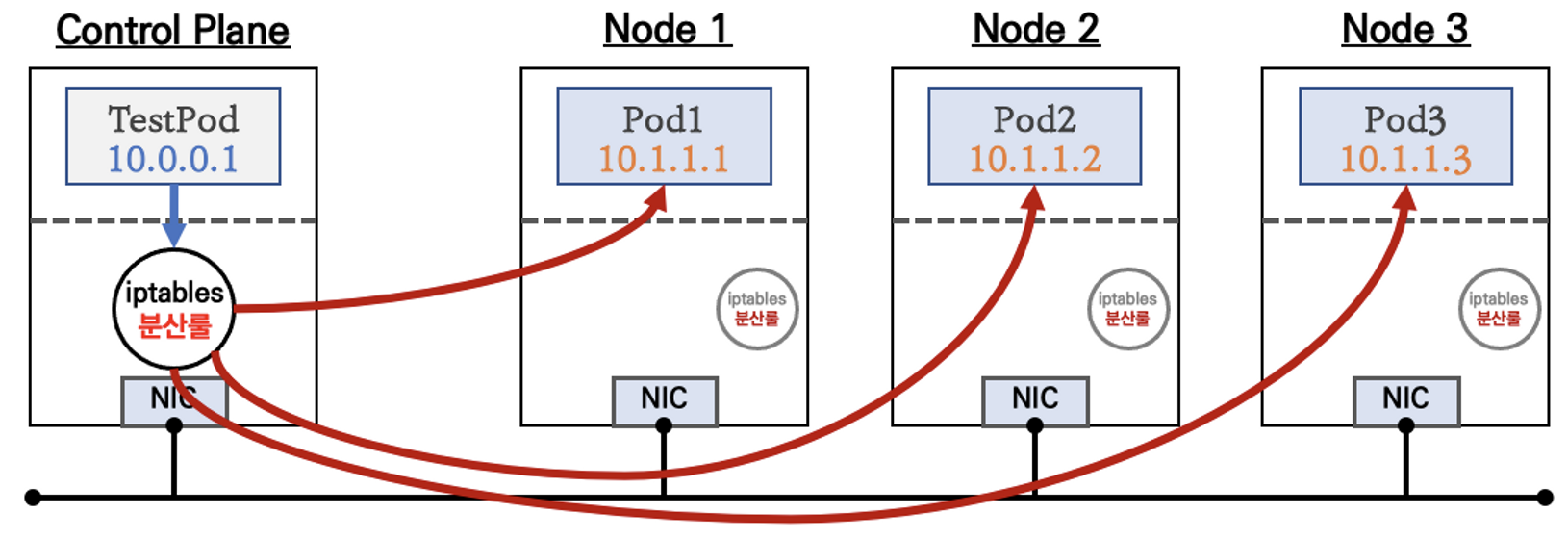

ClusterIP 타입
NodePort 타입
LoadBalancer 타입(기본 모드) : NLB 인스턴스 유형
Service (LoadBalancer Controller) : AWS Load Balancer Controller + NLB IP 모드 동작

2. NLB(Network Load Balancer) 모드 전체 정리

인스턴스 유형

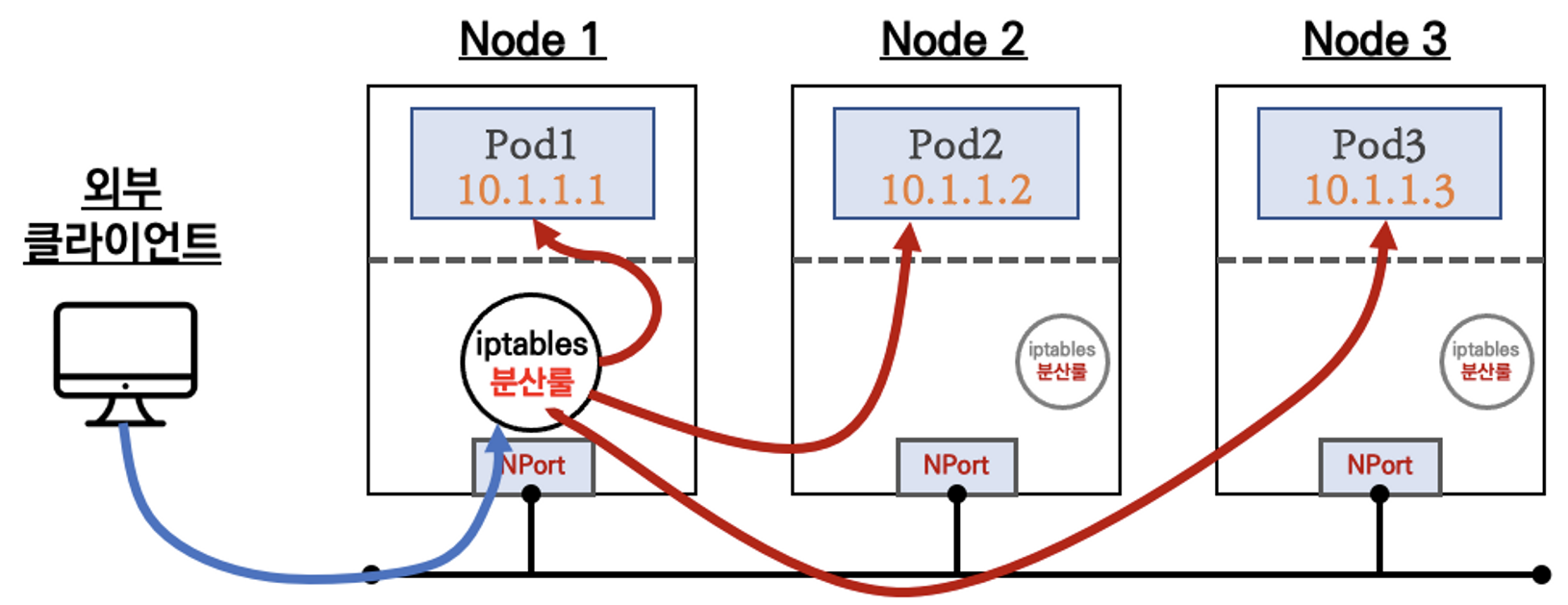

1. externalTrafficPolicy
  - ClusterIP => 2번 분산 및 SNAT으로 Client IP 확인 불가능 <- LoadBalancer 타입 (기본 모드) 동장

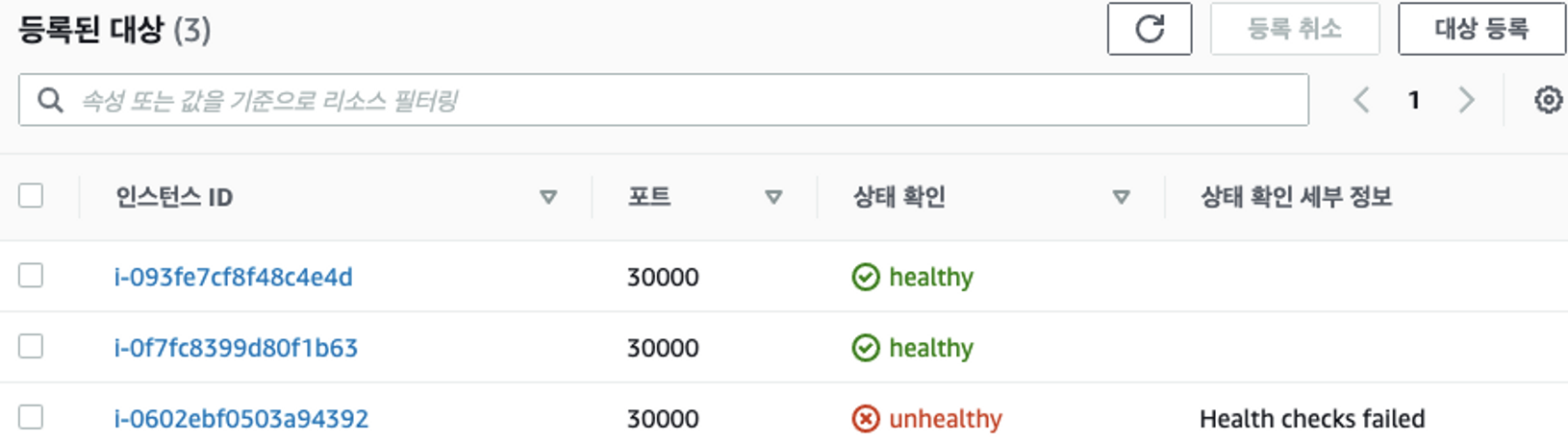

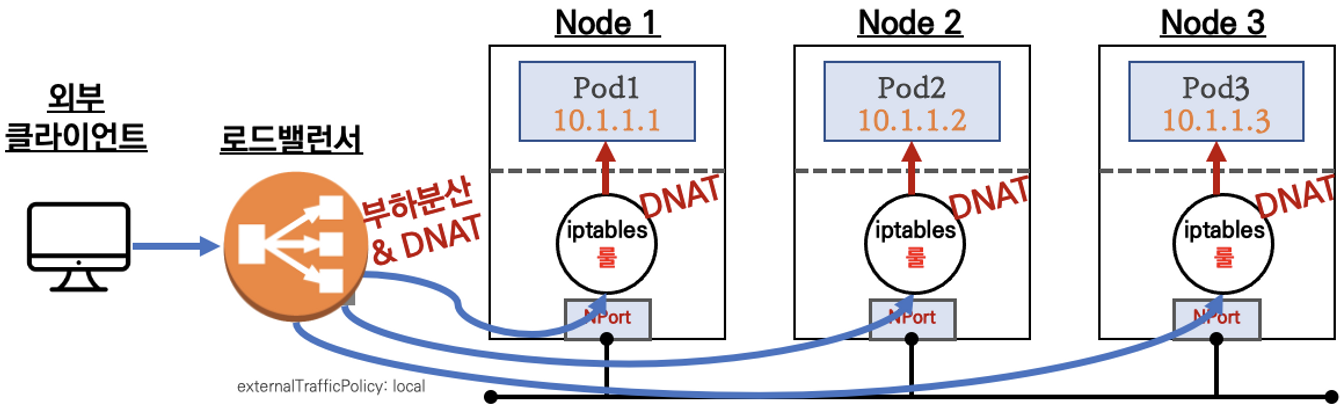

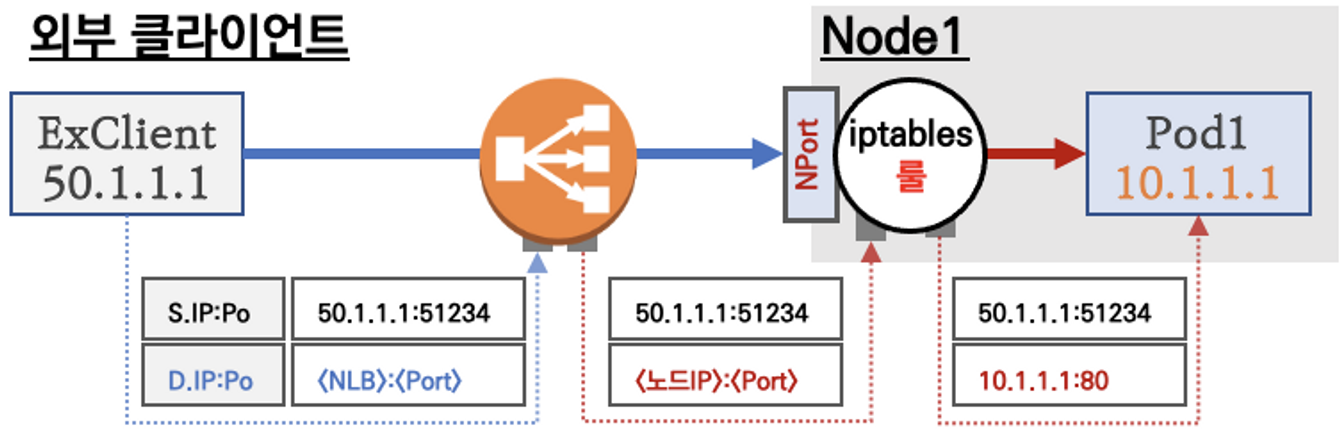

2. externalTrafficPolicy
  - Local => 1번 분산 및 ClientIP 유지, 워커 노드의 iptables 사용함
- 인스턴스 유형 상세 설명

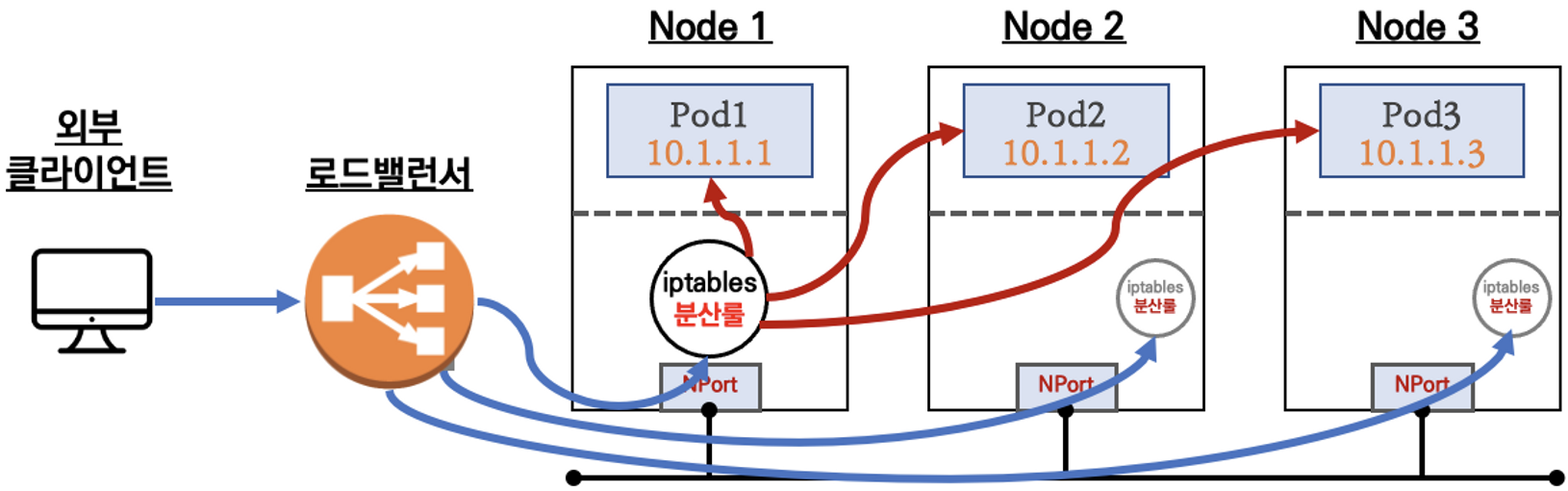

  - 요약 : 외부 클라이언트가 ‘로드밸런서’ 접속 시 부하분산 되어 노드 도달 후 iptables 룰로 목적지 파드와 통신됨
  - 노드는 외부에 공개되지 않고 로드밸런서만 외부에 공개되어, 외부 클라이언트는 로드밸런서에 접속을 할 뿐 내부 노드의 정보를 알 수 없음
  - 로드밸런서가 부하분산하여 파드가 존재하는 노드들에게 전달
    - iptalbes 룰에서는 자신의 노드에 있는 파드만 연결(externalTrafficPolicy: local)
  - DNAT(Destination NAT) 2번 동작 :
    - 첫번째 : 로드밸런서 접속 후 빠져 나갈때
    - 두번째 : 노드의 iptables 룰에서 파드 IP 전달 시
  - 외부 클라이언트 IP 보존(유지) :
    - AWS NLB는 타겟이 인스턴스일 경우 클라이언트 IP를 유지
    - iptables 룰 경우도 externalTrafficPolicy로 클라이언트 IP를 보존
  - 부하분산 최적화 :

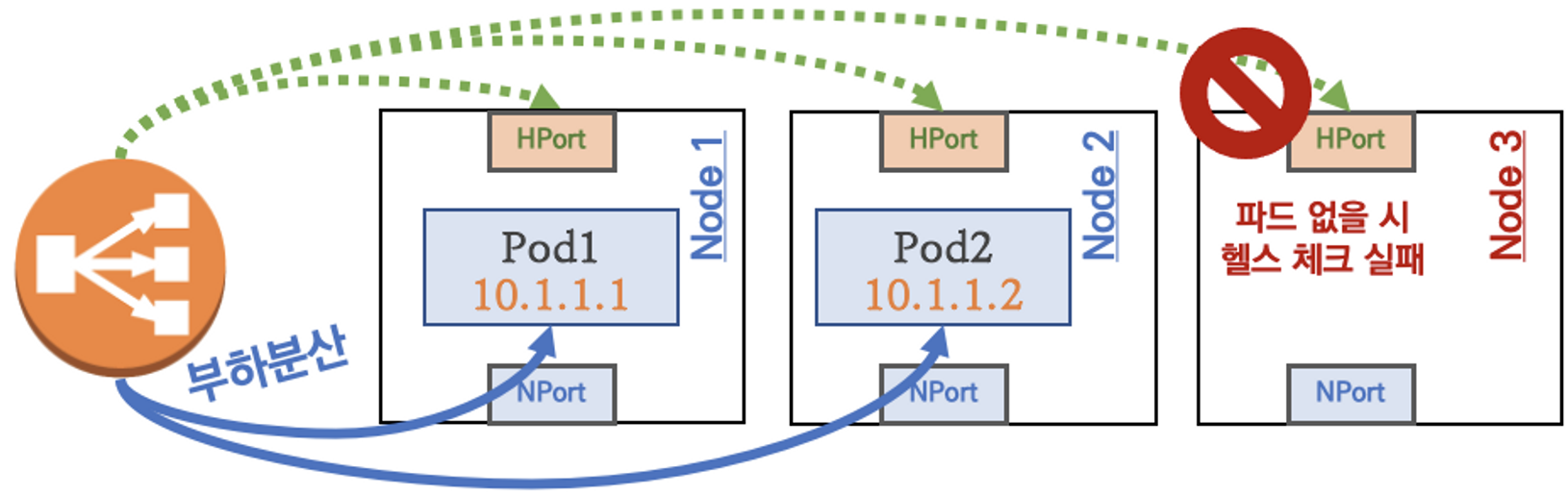

    - 노드에 파드가 없을 경우 ‘로드밸런서’에서 노드에 헬스 체크(상태 검사)가 실패하여 해당 노드로는 외부 요청 트래픽을 전달하지 않음

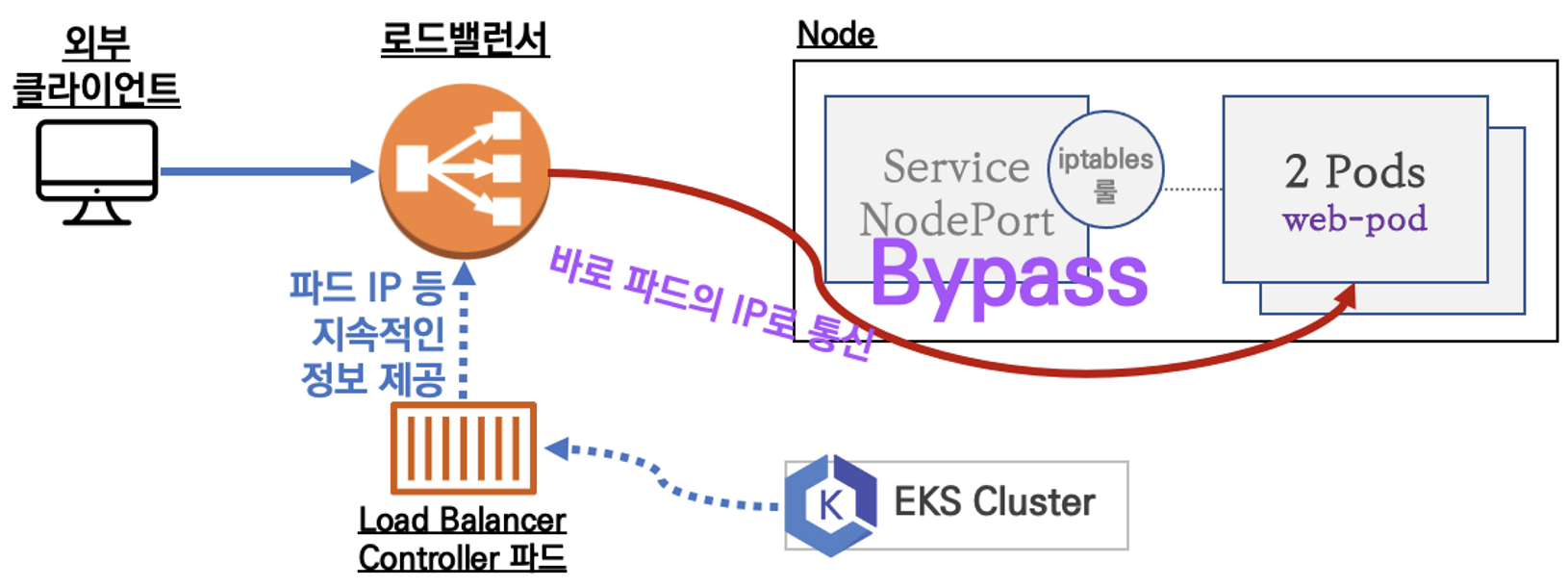

IP 유형 => 반드시 AWS LoadBalancer 컨트롤러 파드 및 정책 설정이 필요함
- https://www.notion.so/gasidaseo/AWS-NLB-Client-IP-Proxy-protocol-57827e2c83fc474992b37e65db81f669
1. Proxy Protocol v2 비활성화
  - NLB에서 바로 파드로 인입, 단 ClientIP가 NLB로 SNAT 되어 ClientIP 확인 불가능

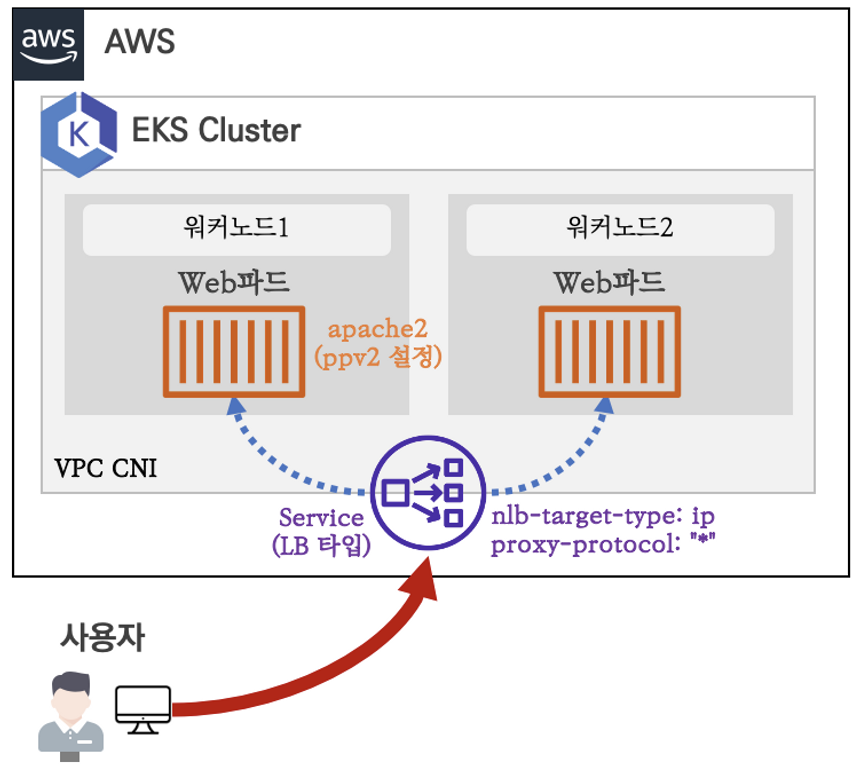

2. Proxy Protocol v2 활성화
  - NLB에서 바로 파드로 인입 및 ClientIP 확인 가능
    - 단, PPv2를 애플리케이션이 인지할 수 있게 설정 필요

2.6.2 실습

1. EC2 instance profiles 설정 및 AWS Load Balancer 배포

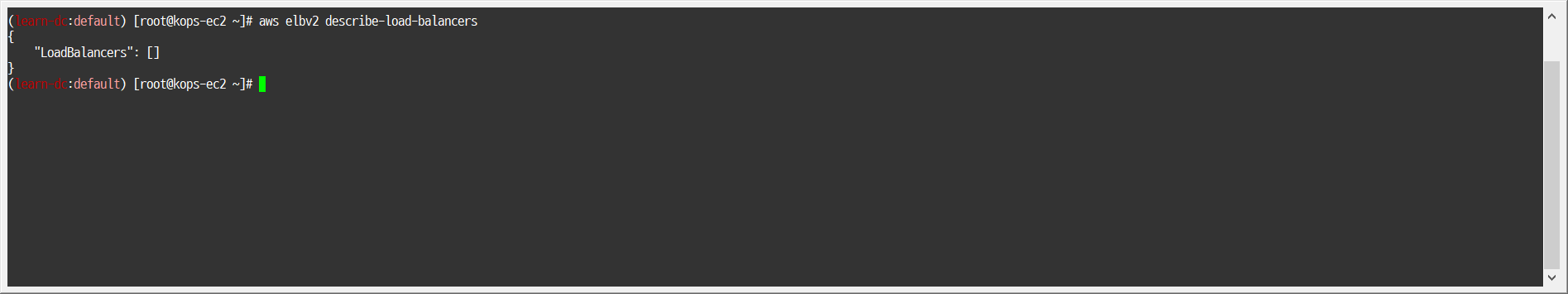

기본 EC2 profile 권한 확인
- 1

  aws elbv2 describe-load-balancers

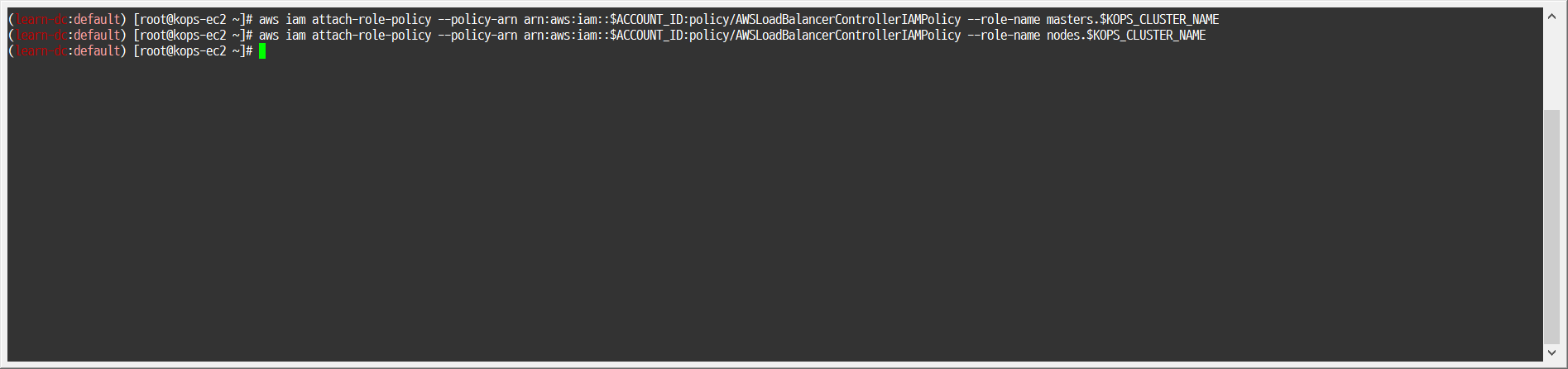

마스터/워커 노드에 EC2 IAM Role에 Policy (AWSLoadBalancerControllerIAMPolicy) 추가

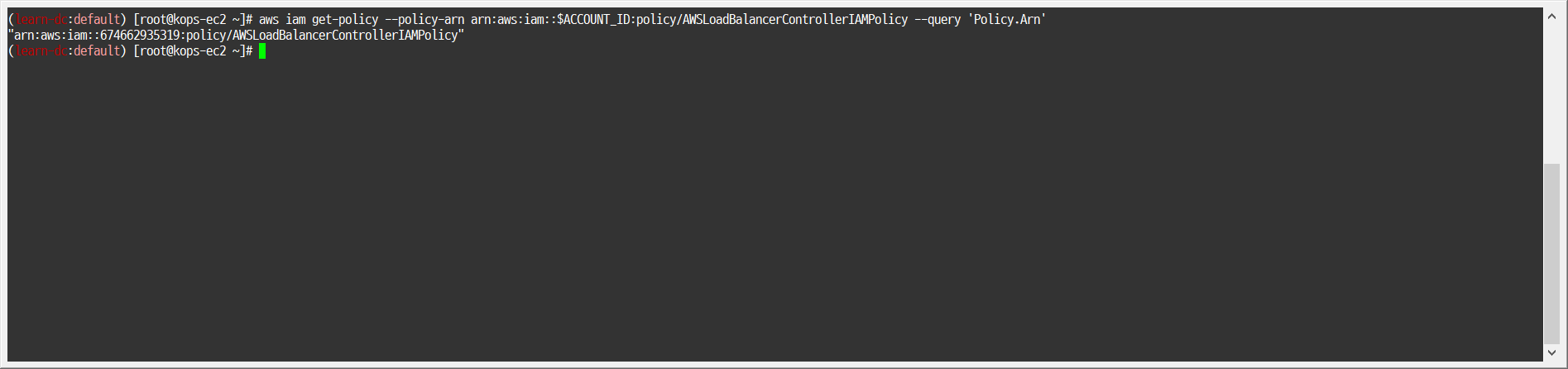

IAM Policy 정책 생성

1
2


curl -o iam_policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.4.5/docs/install/iam_policy.json
aws iam create-policy --policy-name AWSLoadBalancerControllerIAMPolicy --policy-document file://iam_policy.json

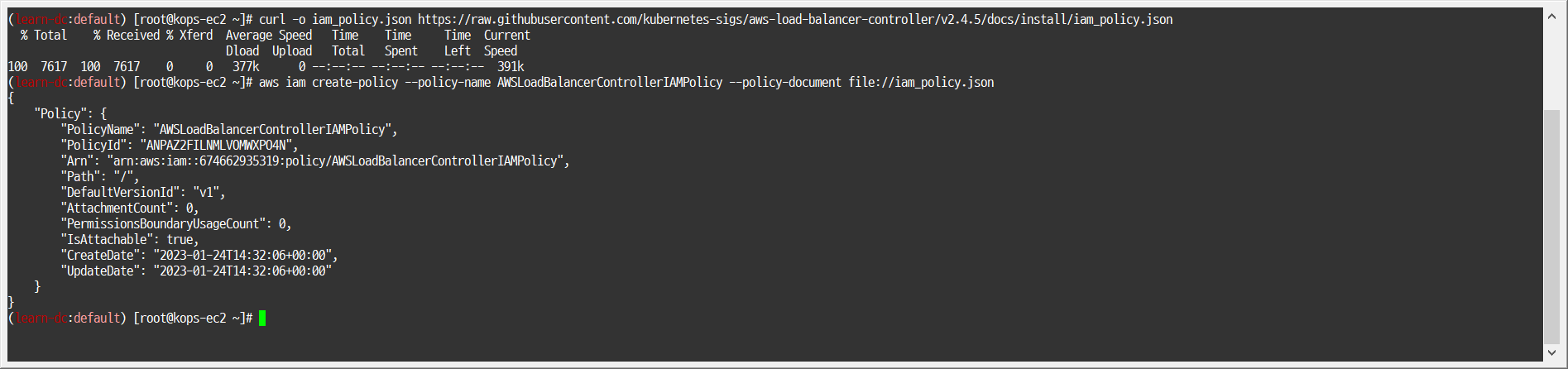

계정 Account ID 변수 지정

1
2


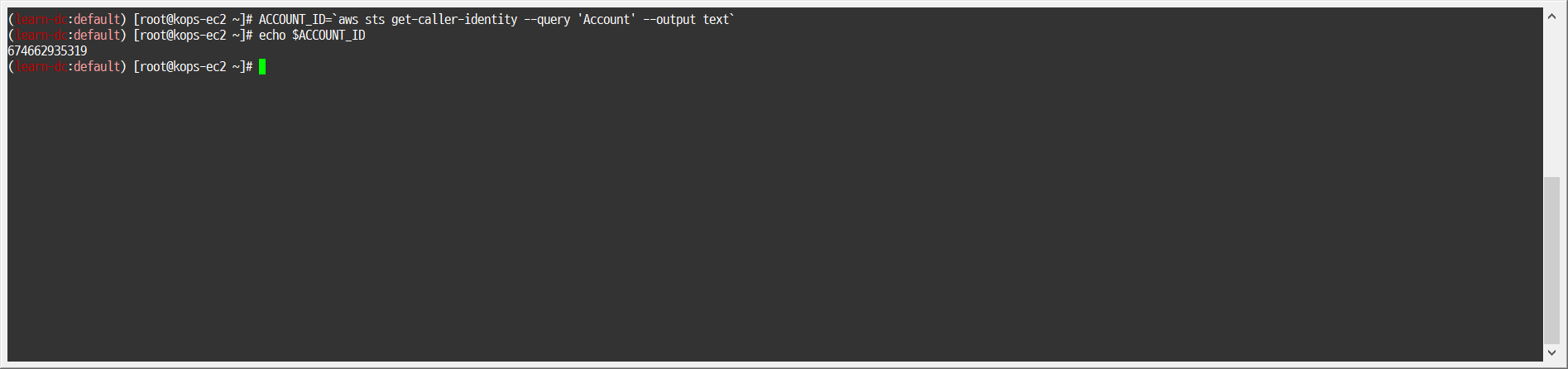

ACCOUNT_ID=`aws sts get-caller-identity --query 'Account' --output text`
echo $ACCOUNT_ID

생성된 IAM Policy Arn 확인

1

aws iam list-policies --scope Local

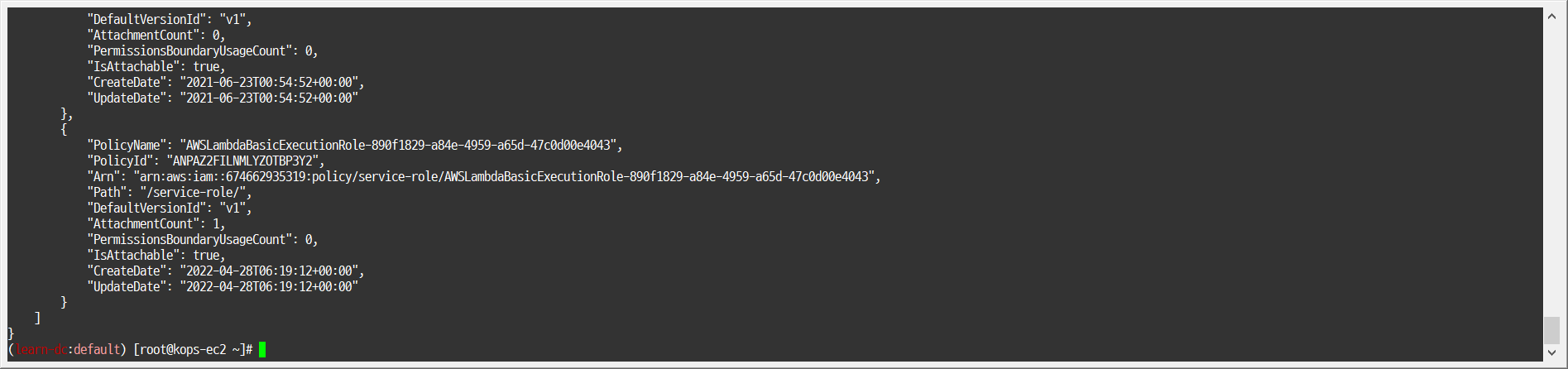

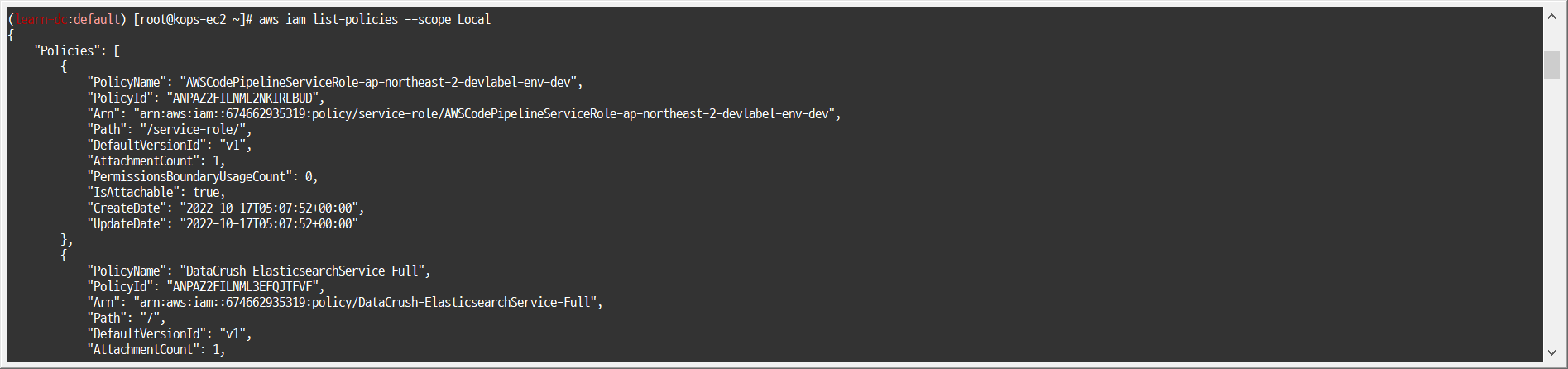

1

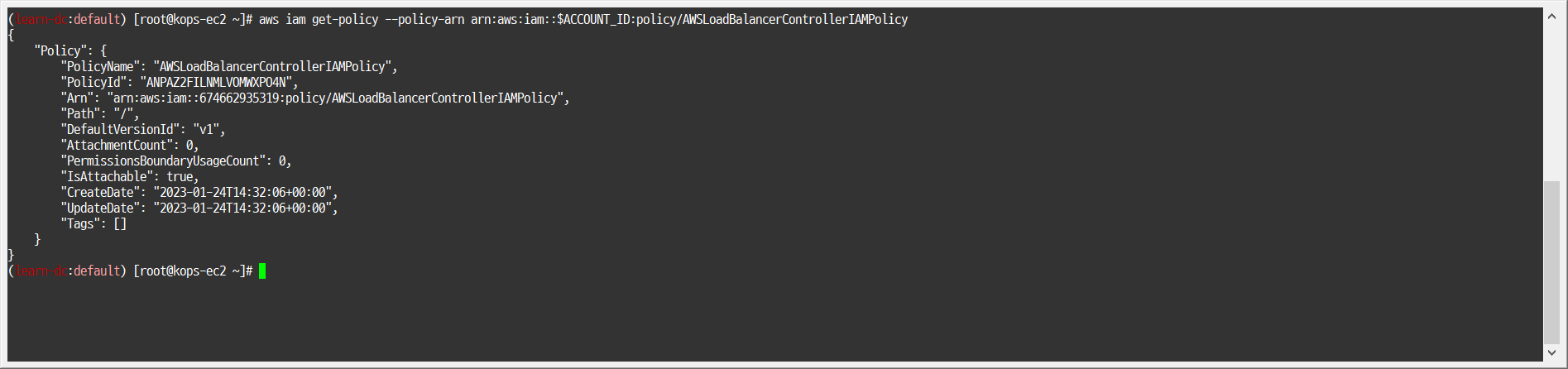

aws iam get-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy

1

aws iam get-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --query 'Policy.Arn'

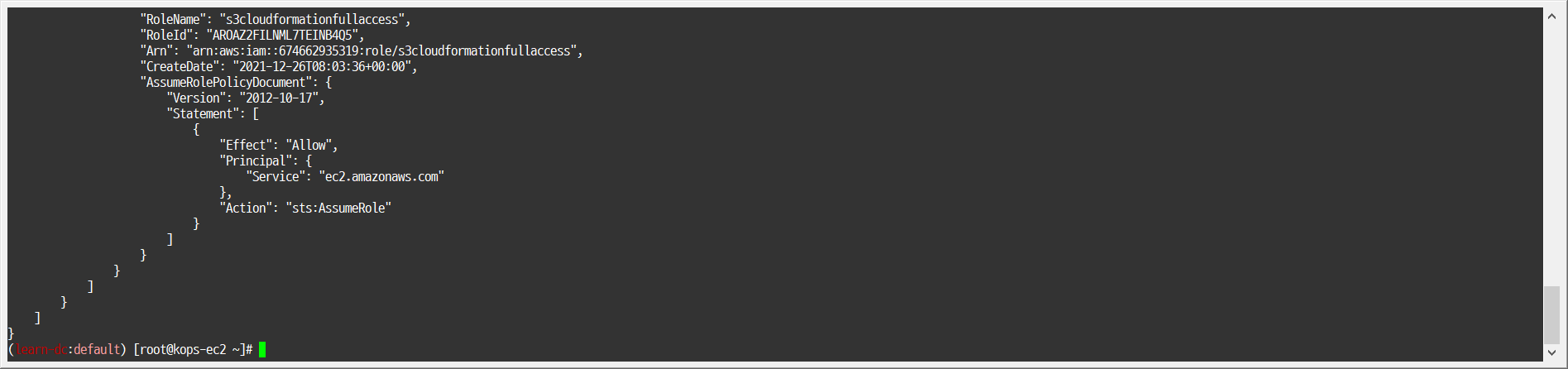

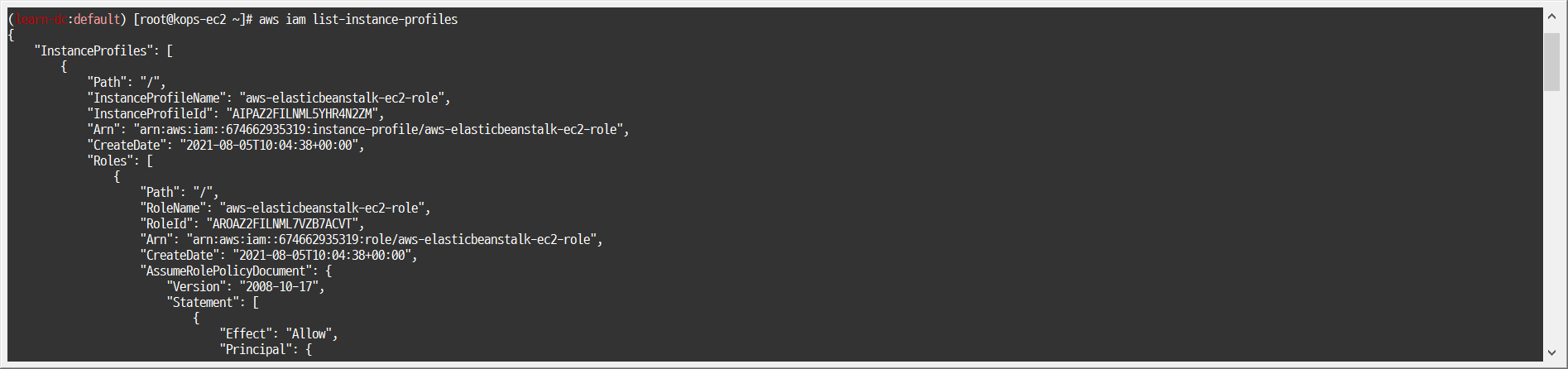

EC2 Instance profiles 이름 확인

1

aws iam list-instance-profiles

1

aws iam list-instance-profiles --query 'InstanceProfiles[*].InstanceProfileName'

EC2 instance profiles에 IAM Policy 추가(attach)

1

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME

1

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME

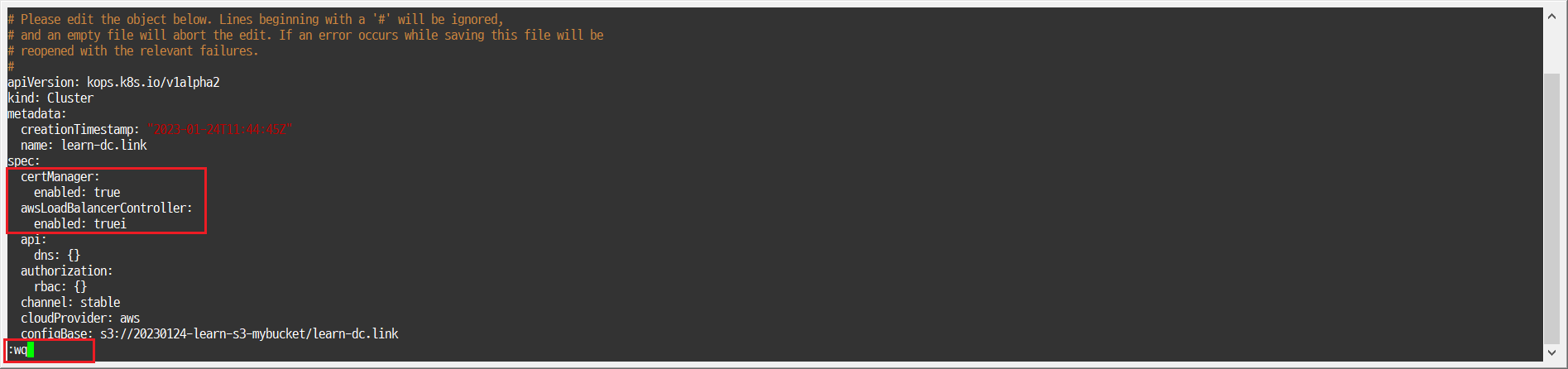

kOps 클러스터 편집 : 아래 내용 추가

1
2
3


## 인증서 구성을 웹훅에 삽입할 수 있도록 cert-manager를 설치합니다.
## Cert-manager는 쿠버네티스 클러스터 내에서 TLS인증서를 자동으로 프로비저닝 및 관리하는 오픈 소스입니다
kops edit cluster --name ${KOPS_CLUSTER_NAME}

1
2
3
4
5
6
7


# ...
# spec:
#   certManager:
#     enabled: true
#   awsLoadBalancerController:
#     enabled: true
# ...

업데이트 적용 : 적용이 안될 경우 한번 더 아래 명령 실행

1

kops update cluster --yes && echo && sleep 5 && kops rolling-update cluster

aws-load-balancer-controller 파드 확인 : 서비스 정상 상태로 변경까지 대략 2분 30초 정도 소요
- 1

  watch kubectl get pod -A

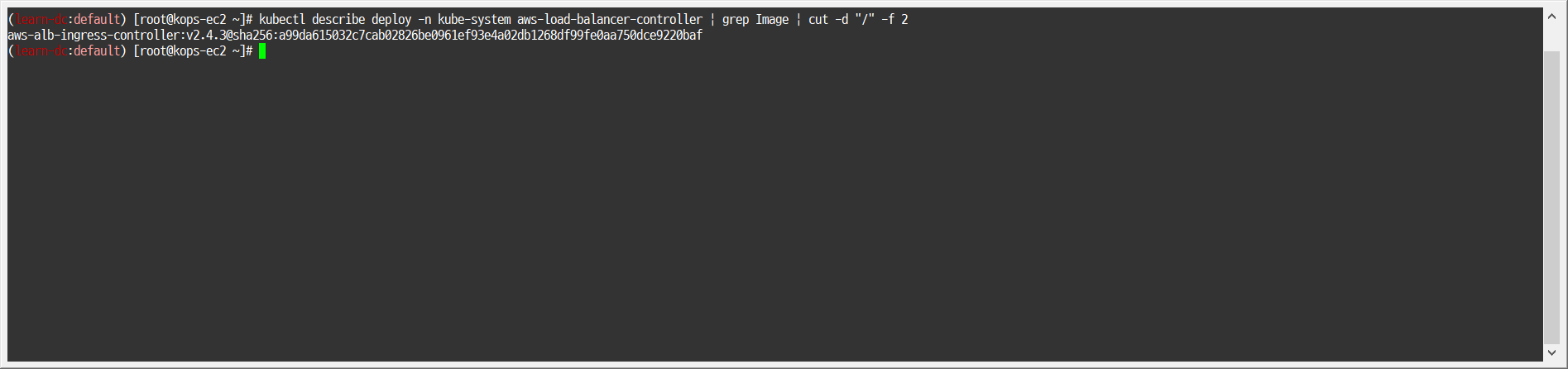

버전 확인 : v2.4.3

1

kubectl describe deploy -n kube-system aws-load-balancer-controller | grep Image | cut -d "/" -f 2

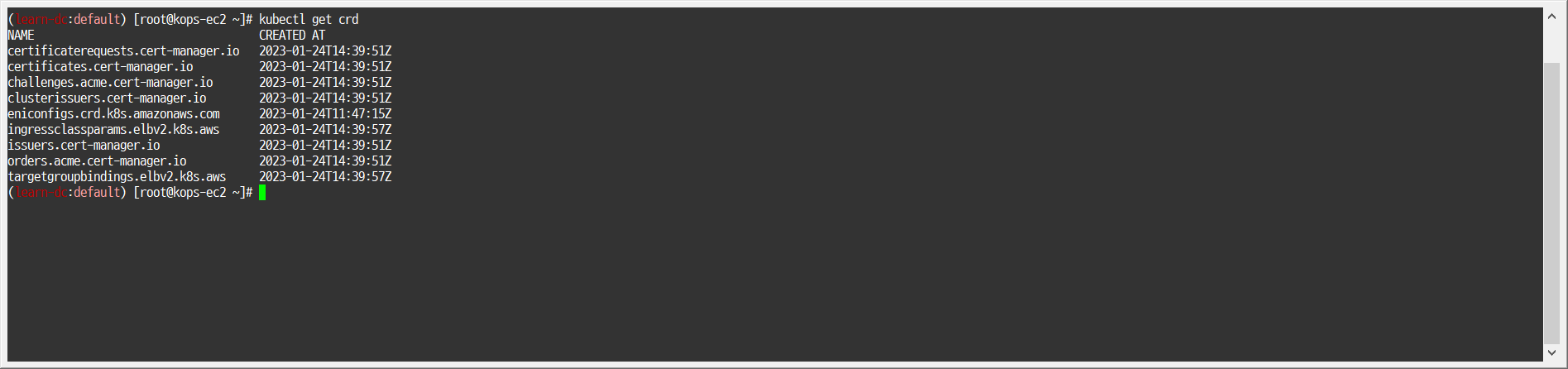

crds 확인
- 1

  kubectl get crd

2. 서비스/파드 배포 테스트 with NLB

https://kubernetes-sigs.github.io/aws-load-balancer-controller/v2.4/guide/service/nlb/

작업용 EC2 - 디플로이먼트 & 서비스 생성

1
2


cat ~/pkos/2/echo-service-nlb.yaml | yh
kubectl apply -f ~/pkos/2/echo-service-nlb.yaml

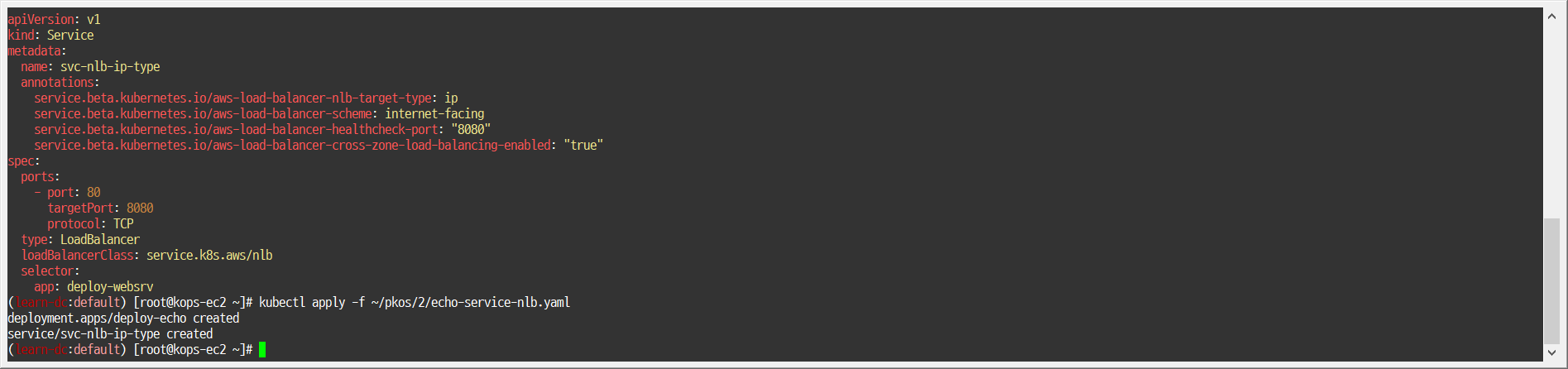

확인

1

kubectl get deploy,pod

1

kubectl get svc,ep,targetgroupbindings

1

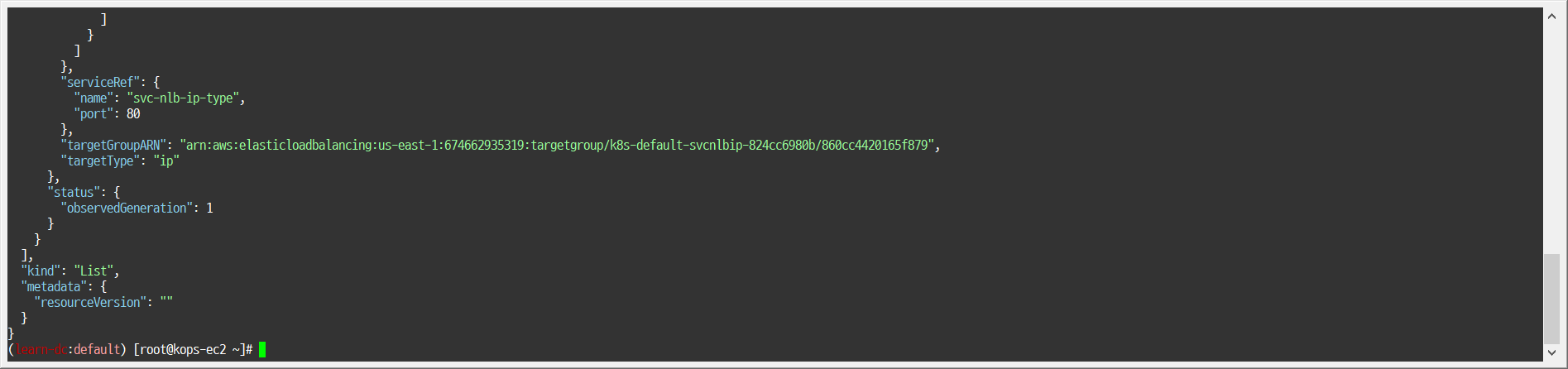

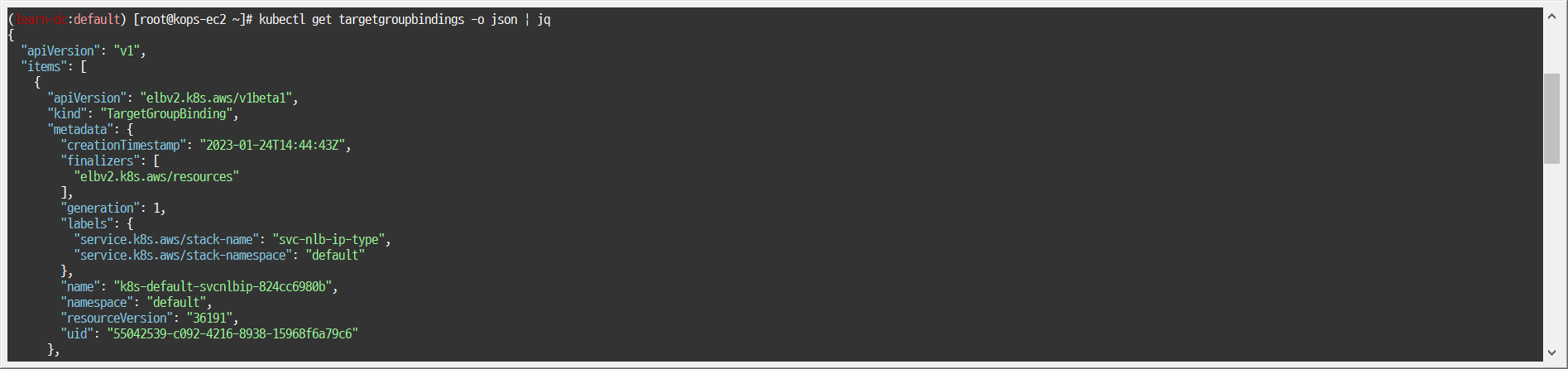

kubectl get targetgroupbindings -o json | jq

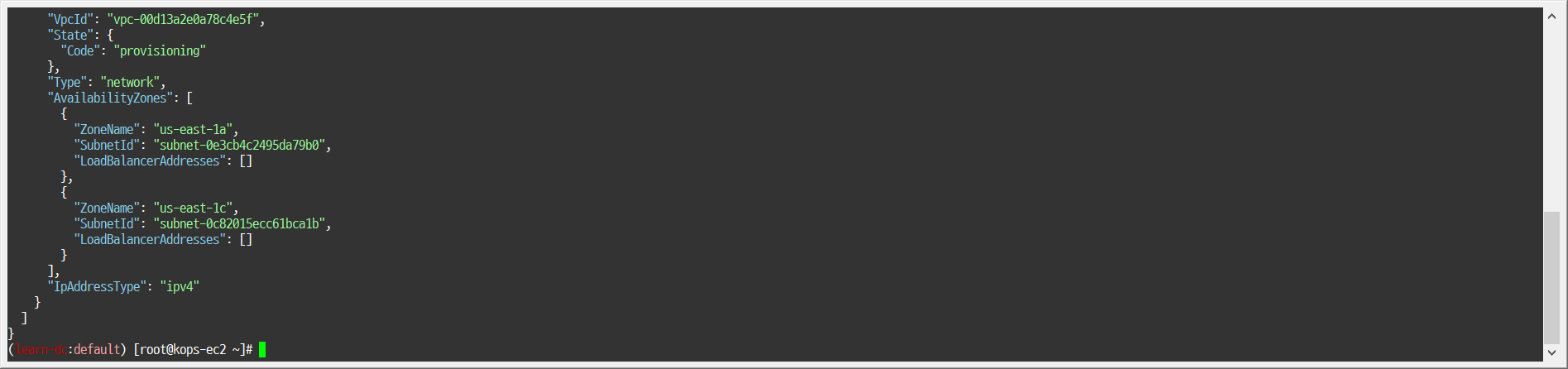

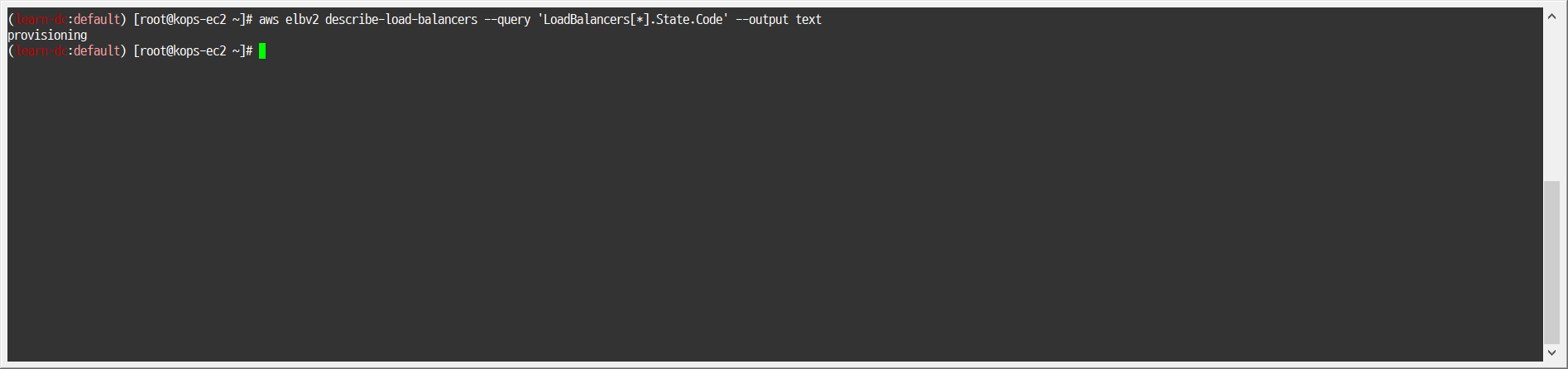

AWS ELB(NLB) 정보 확인

1

aws elbv2 describe-load-balancers | jq

1

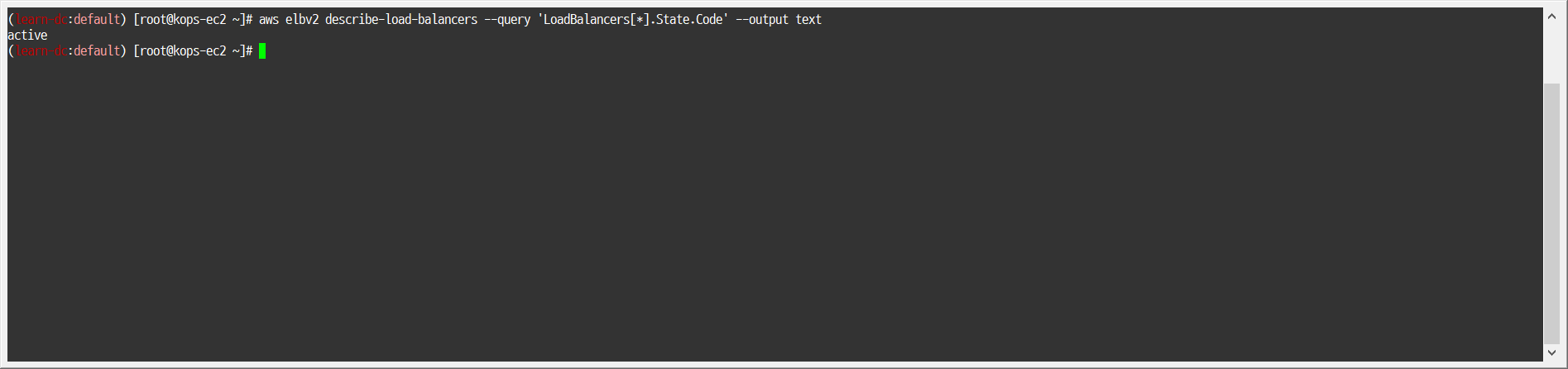

aws elbv2 describe-load-balancers --query 'LoadBalancers[*].State.Code' --output text

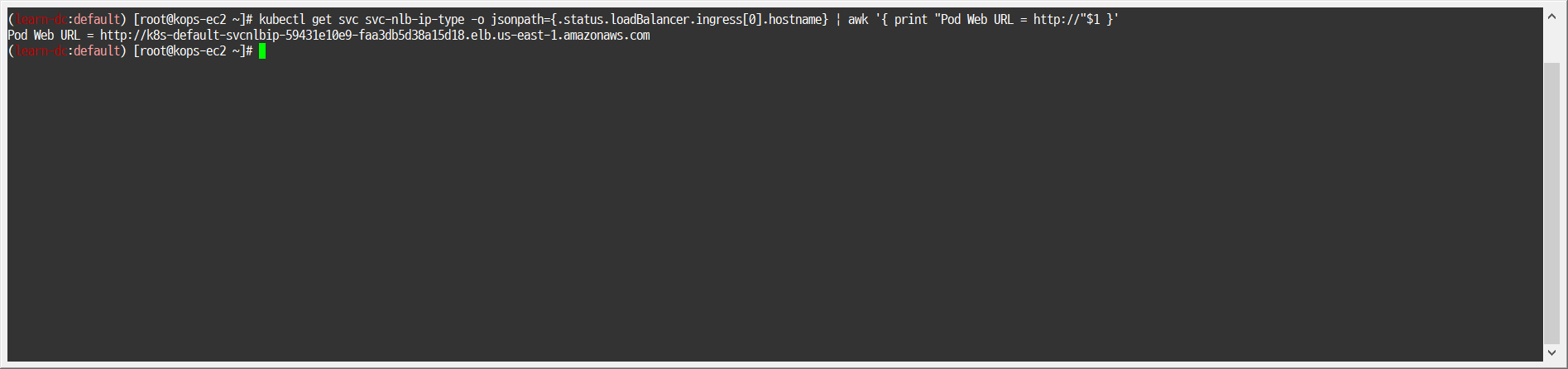

웹 접속 주소 확인

1

kubectl get svc svc-nlb-ip-type -o jsonpath={.status.loadBalancer.ingress[0].hostname} | awk '{ print "Pod Web URL = http://"$1 }'

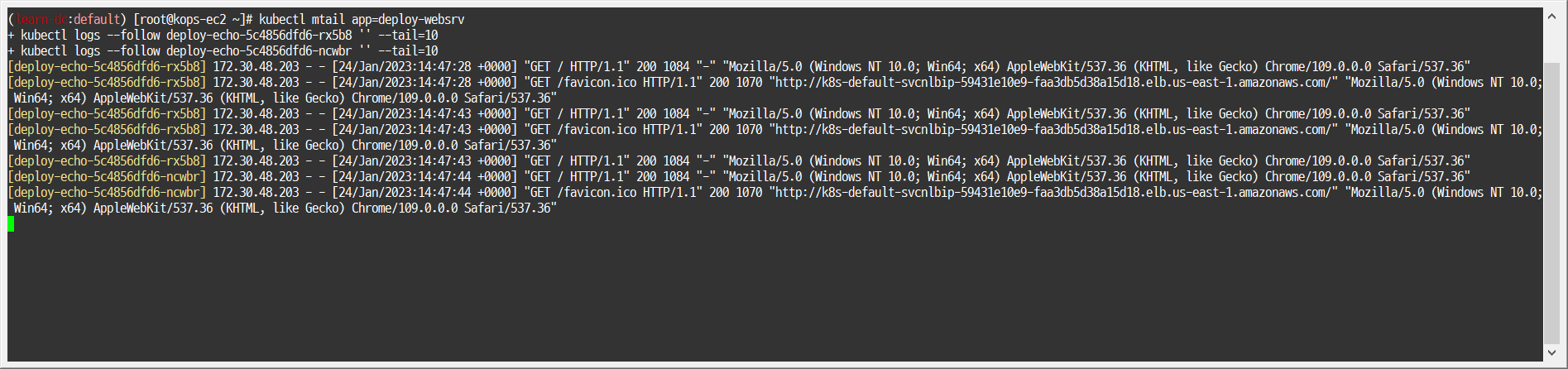

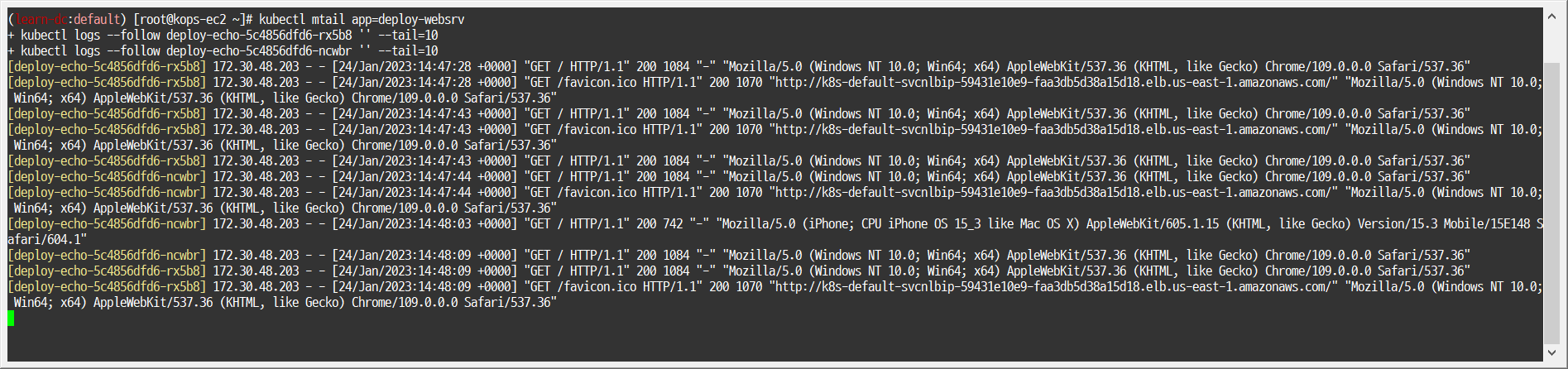

파드 로깅 모니터링
- 1

  kubectl mtail app=deploy-websrv

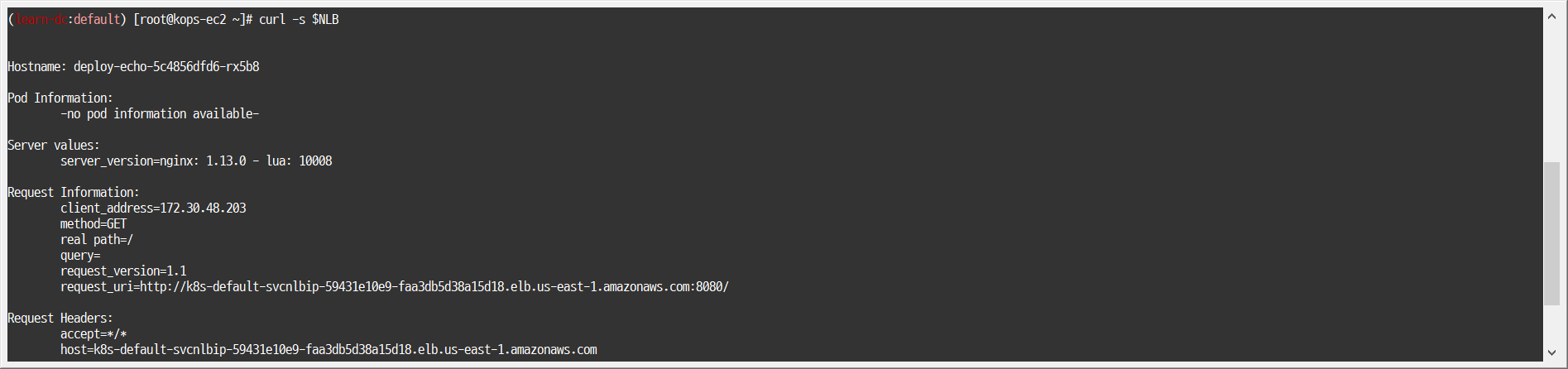

분산 접속 확인

1
2


NLB=$(kubectl get svc svc-nlb-ip-type -o jsonpath={.status.loadBalancer.ingress[0].hostname})
echo $NLB

1

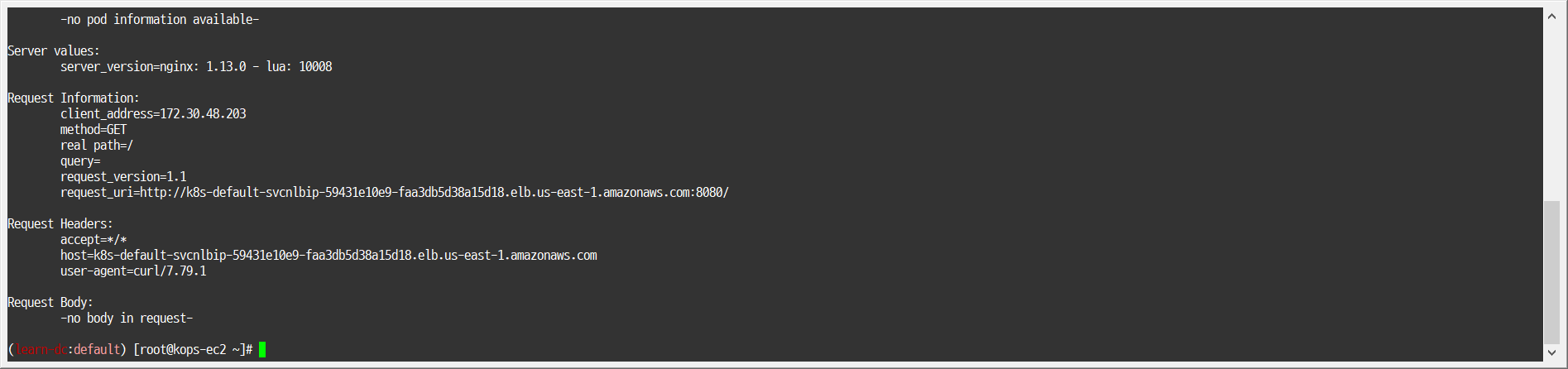

curl -s $NLB

1

for i in {1..100}; do curl -s $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

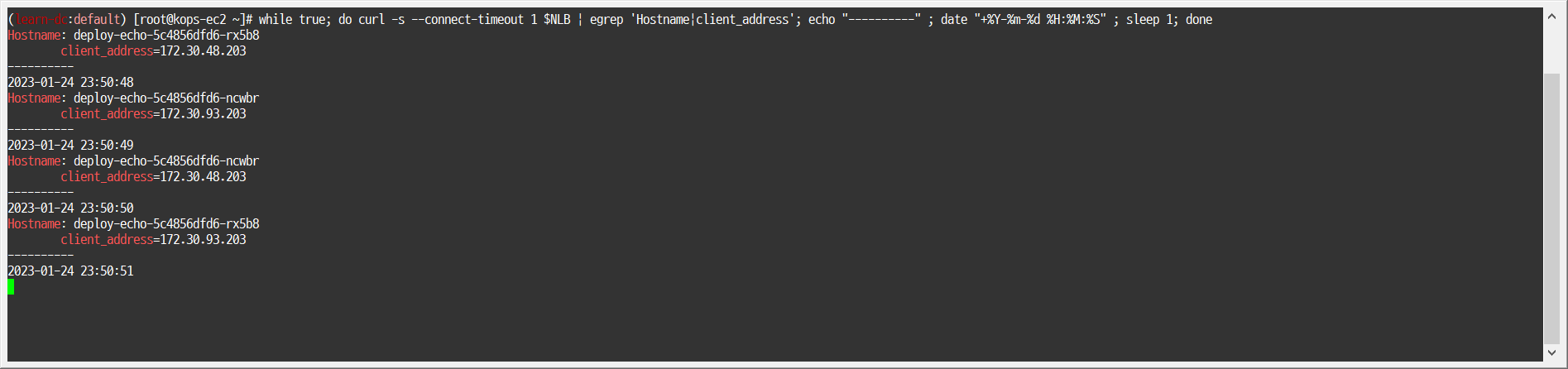

지속적인 접속 시도 : 아래 상세 동작 확인 시 유용(패킷 덤프 등)

1

while true; do curl -s --connect-timeout 1 $NLB | egrep 'Hostname|client_address'; echo "----------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

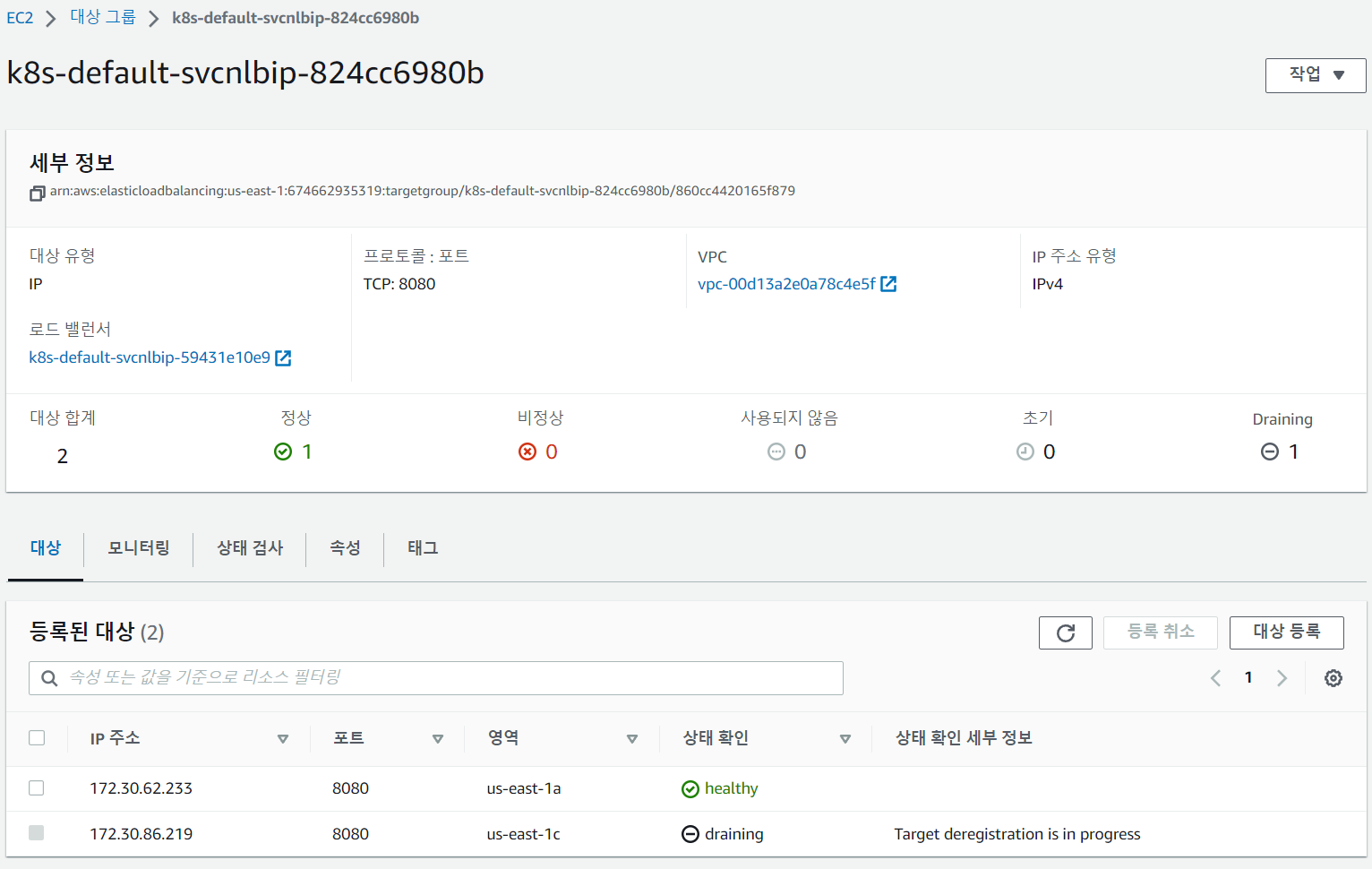

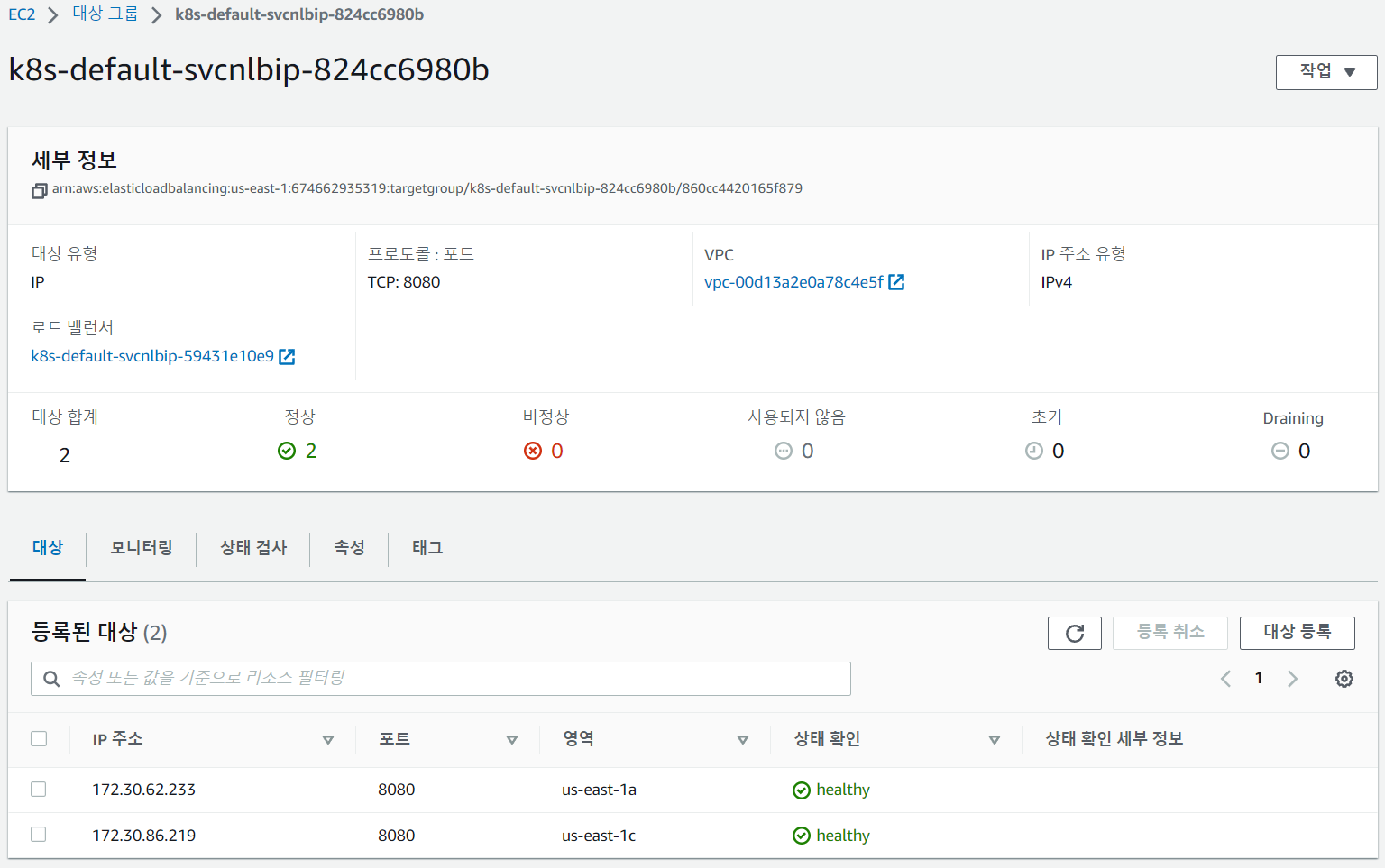

AWS NLB의 대상 그룹 확인 : IP를 확인해보자

파드 2개 -> 1개 -> 3개 설정 시 동작 : auto discovery <- 어떻게 가능할까?

작업용 EC2 - 파드 1개 설정

1

kubectl scale deployment deploy-echo --replicas=1

확인

1

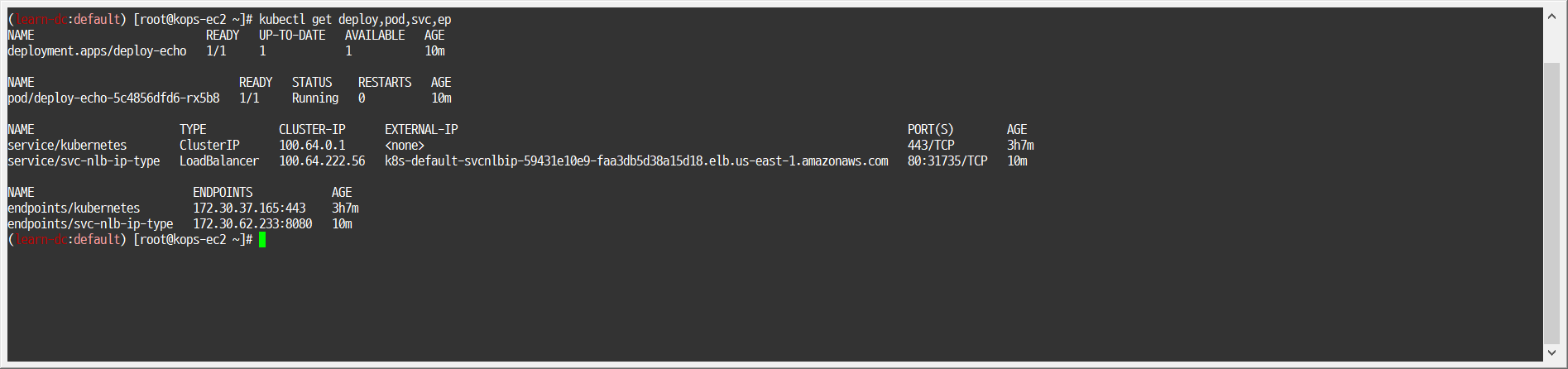

kubectl get deploy,pod,svc,ep

1

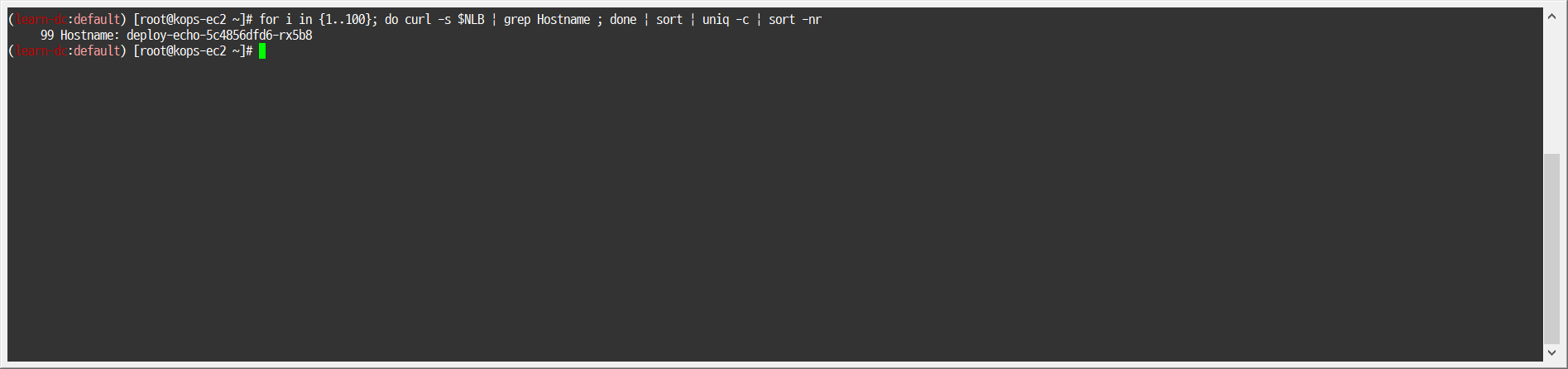

for i in {1..100}; do curl -s $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

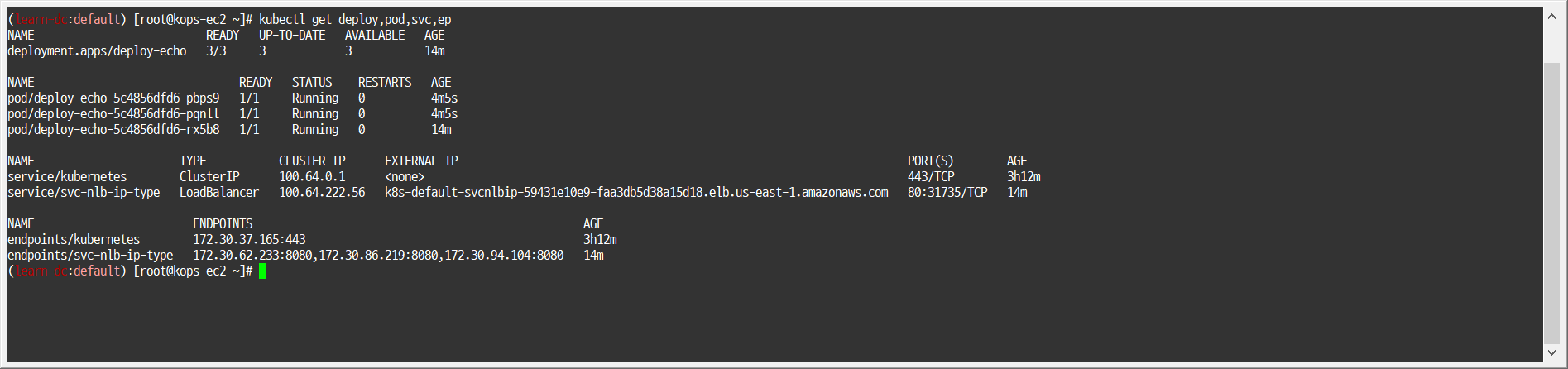

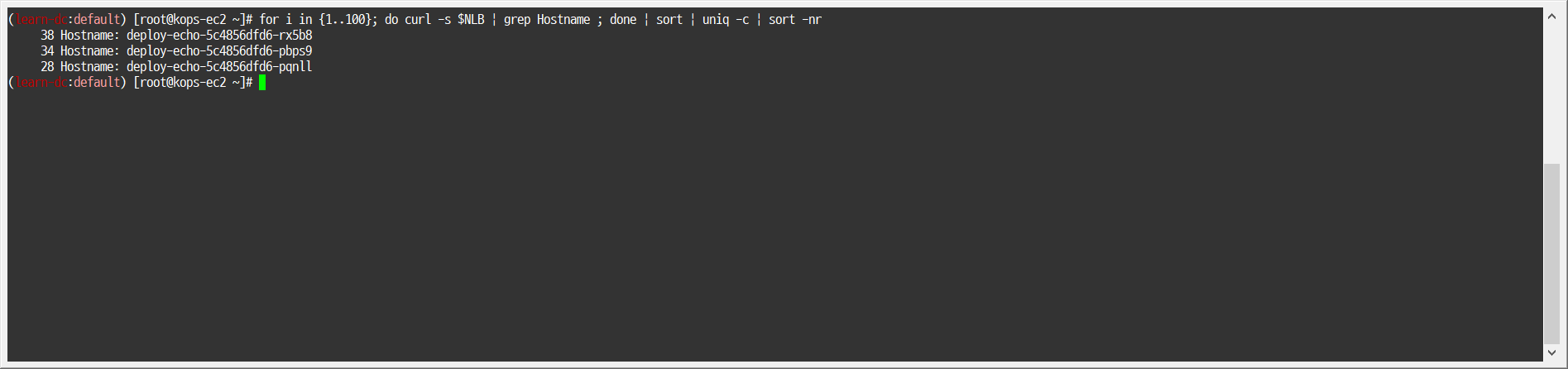

작업용 EC2 - 파드 3개 설정

1

kubectl scale deployment deploy-echo --replicas=3

확인

1

kubectl get deploy,pod,svc,ep

1

for i in {1..100}; do curl -s $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

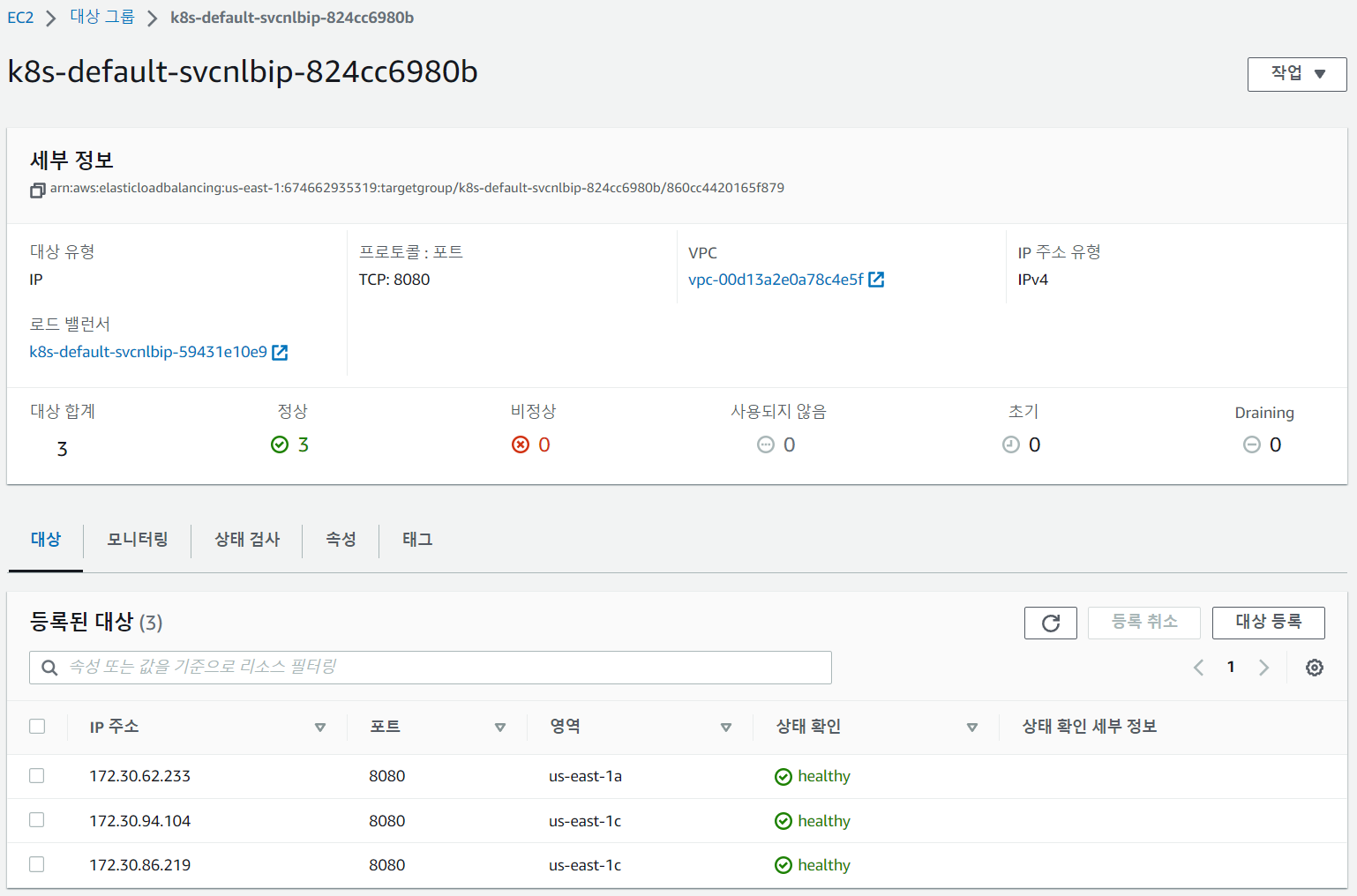

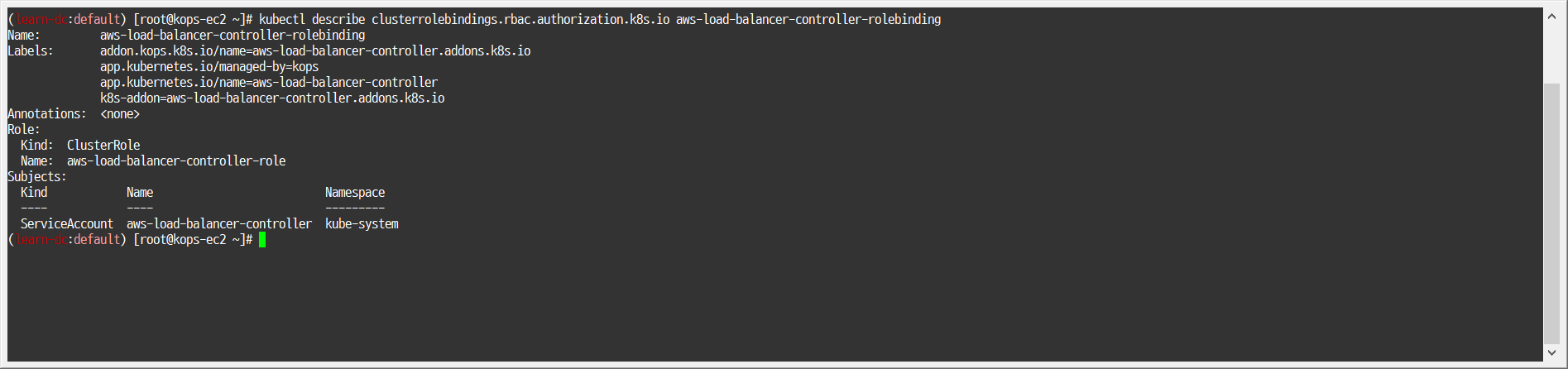

[AWS LB Ctrl] 클러스터 롤 바인딩 정보 확인

1

kubectl describe clusterrolebindings.rbac.authorization.k8s.io aws-load-balancer-controller-rolebinding

[AWS LB Ctrl] 클러스터 롤 확인

1

kubectl describe clusterroles.rbac.authorization.k8s.io aws-load-balancer-controller-role

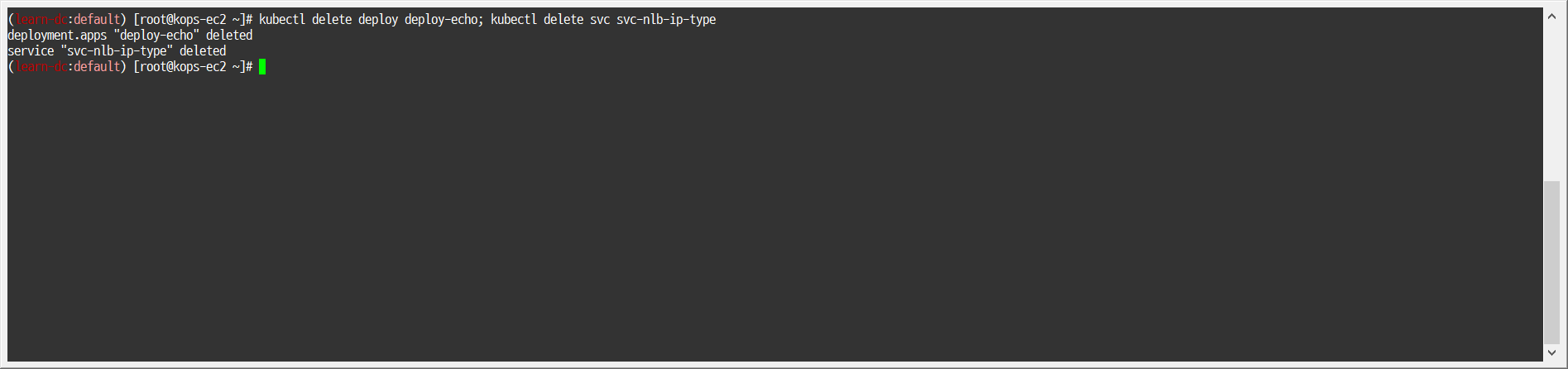

3. 실습 리소스 삭제

1

kubectl delete deploy deploy-echo; kubectl delete svc svc-nlb-ip-type

2.7 ExternalDNS

2.7.1 개념

1. ExternalDNS 소개

k8s 서비스/인그레스 생성 시 도메인을 설정하면, AWS(Route 53), Azure(DNS), GCP(Cloud DNS)에 A 레코드(TXT 레코드)로 자동 생성/삭제
- https://edgehog.blog/a-self-hosted-external-dns-resolver-for-kubernetes-111a27d6fc2c

2.7.2 실습

1. 설치

모니터링
- 1

  watch -d kubectl get pod -A

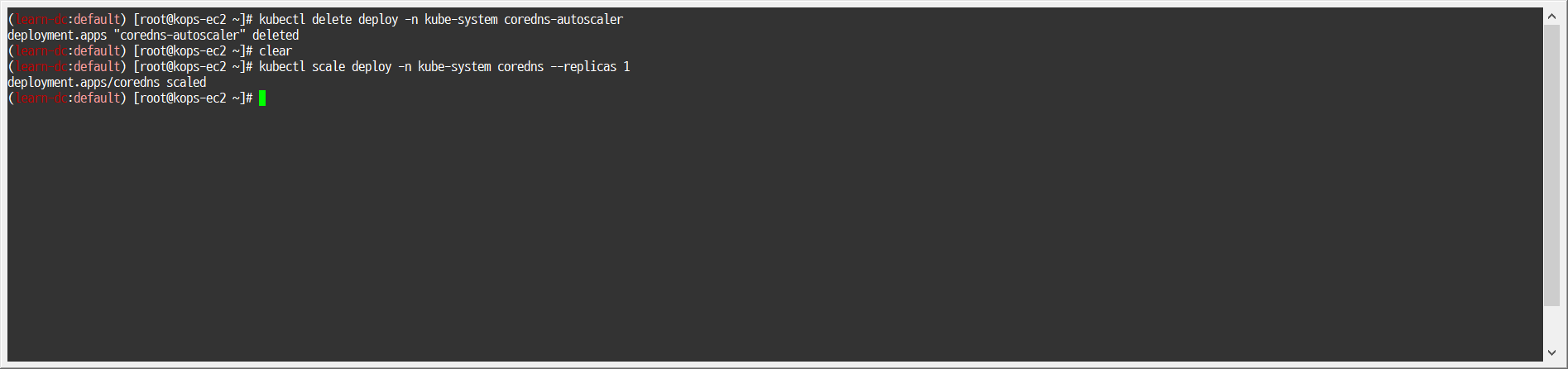

dns 관련 파드 갯수 줄이기(2개)

1

kubectl delete deploy -n kube-system coredns-autoscaler

1

kubectl scale deploy -n kube-system coredns --replicas 1

정책 생성 -> 마스터/워커 노드에 정책 연결

1

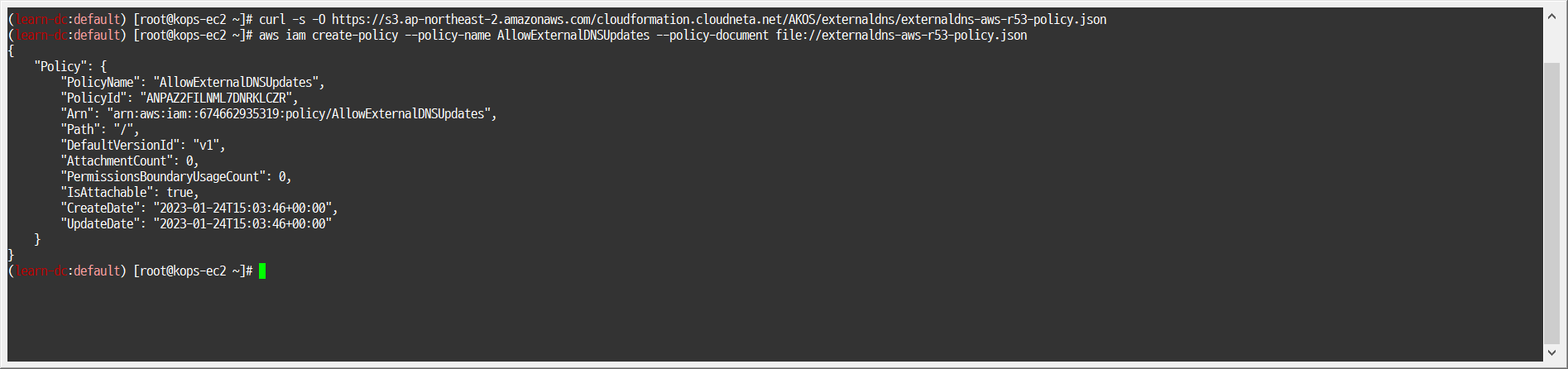

curl -s -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/AKOS/externaldns/externaldns-aws-r53-policy.json

1

aws iam create-policy --policy-name AllowExternalDNSUpdates --policy-document file://externaldns-aws-r53-policy.json

example : arn:aws:iam::XXXXXXXXXXXX:policy/AllowExternalDNSUpdates

1

aws iam list-policies --query 'Policies[?PolicyName==`AllowExternalDNSUpdates`].Arn' --output text

1

export POLICY_ARN=$(aws iam list-policies --query 'Policies[?PolicyName==`AllowExternalDNSUpdates`].Arn' --output text)

EC2 instance profiles에 IAM Policy 추가(attach)

1

aws iam attach-role-policy --policy-arn $POLICY_ARN --role-name masters.$KOPS_CLUSTER_NAME

1

aws iam attach-role-policy --policy-arn $POLICY_ARN --role-name nodes.$KOPS_CLUSTER_NAME

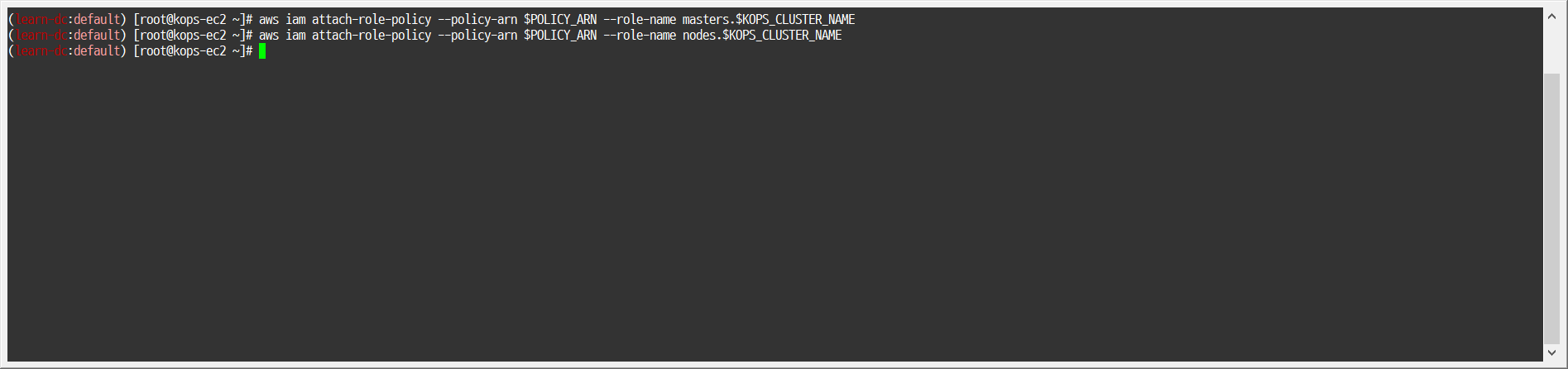

설치

1
2
3
4
5
6

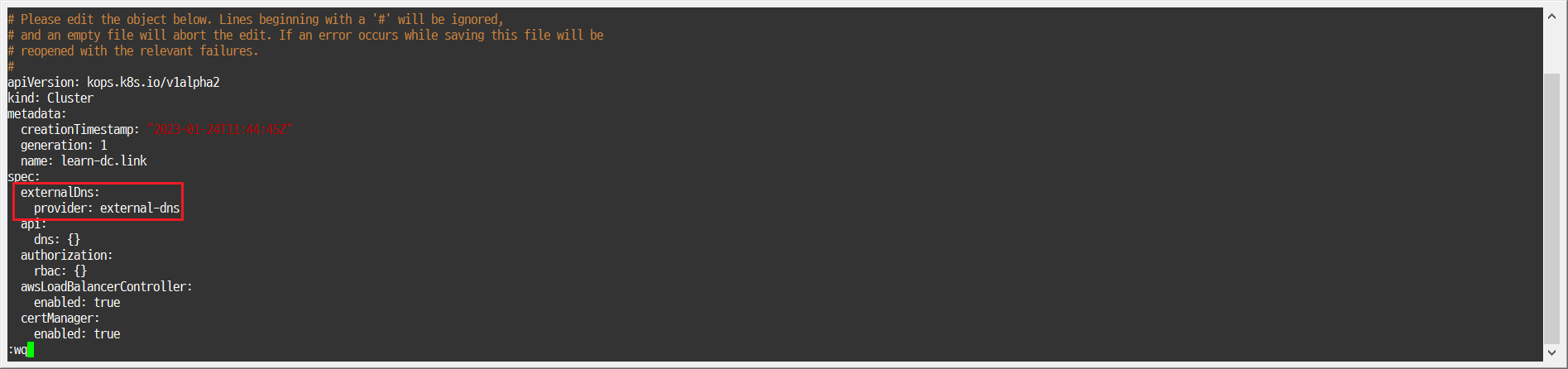

kops edit cluster
# ...
# spec:
#   externalDns:
#     provider: external-dns
# ...

업데이트 적용

1

kops update cluster --yes && echo && sleep 5 && kops rolling-update cluster

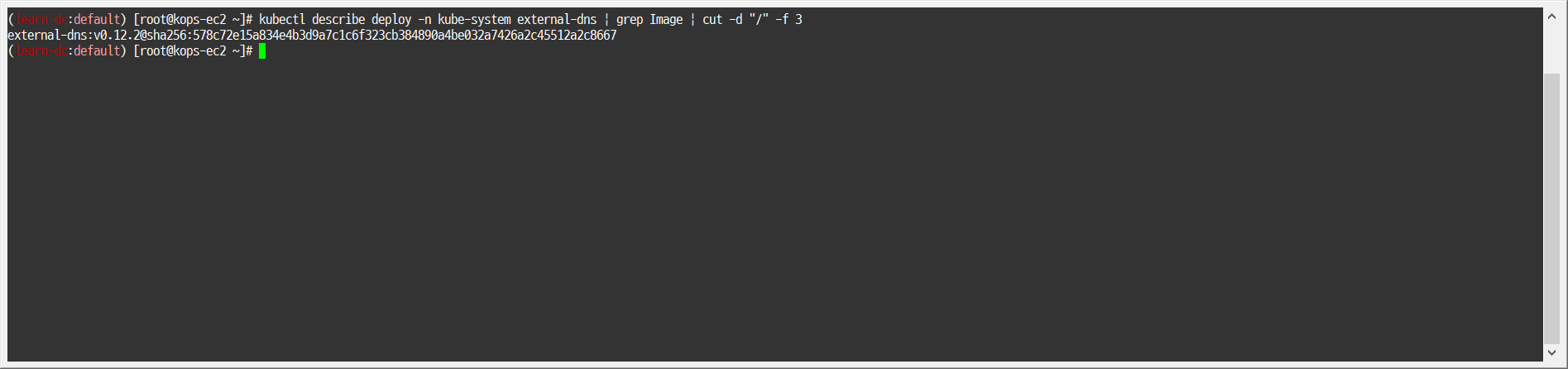

버전 확인 : v0.12.2

1

kubectl describe deploy -n kube-system external-dns | grep Image | cut -d "/" -f 3

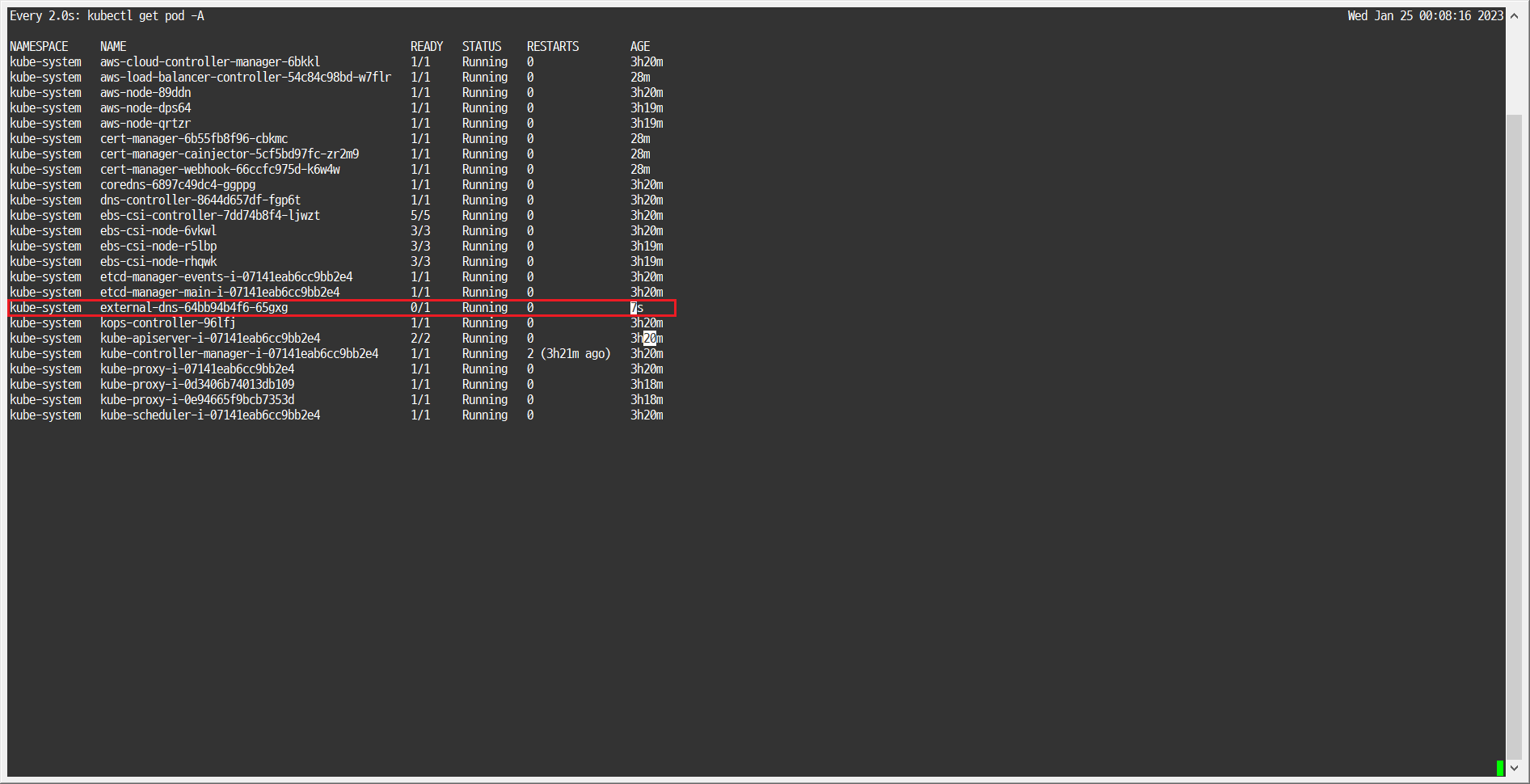

externalDNS 컨트롤러 파드 확인

1

kubectl get pod -n kube-system -l k8s-app=external-dns

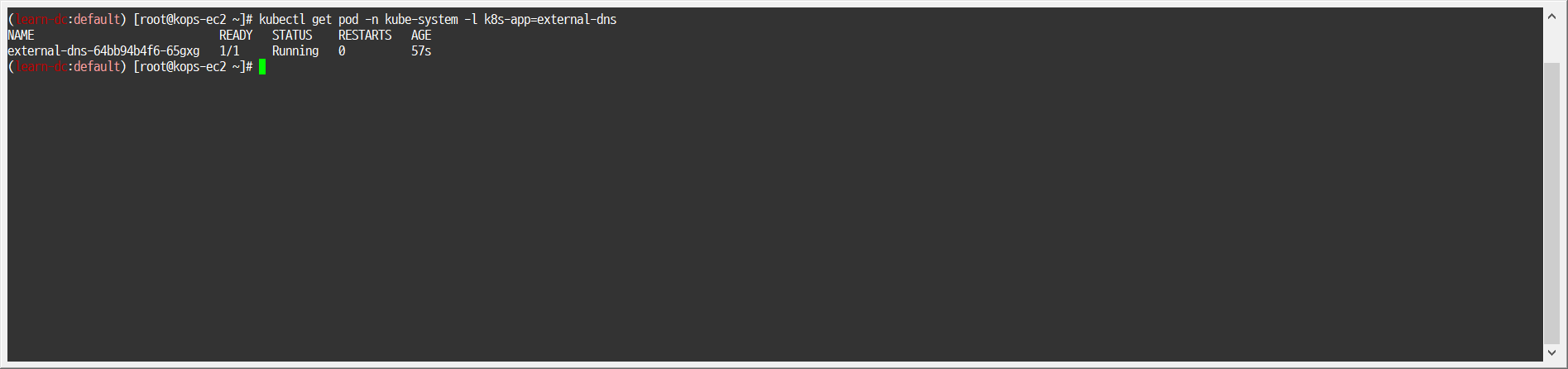

2. 서비스(NLB)/파드 배포 시 ExternalDNS 설정해보기

ExternalDNS 로그 모니터링

1

kubectl logs -n kube-system -f $(kubectl get po -n kube-system | egrep -o 'external-dns[A-Za-z0-9-]+')

서비스/파드 배포

1

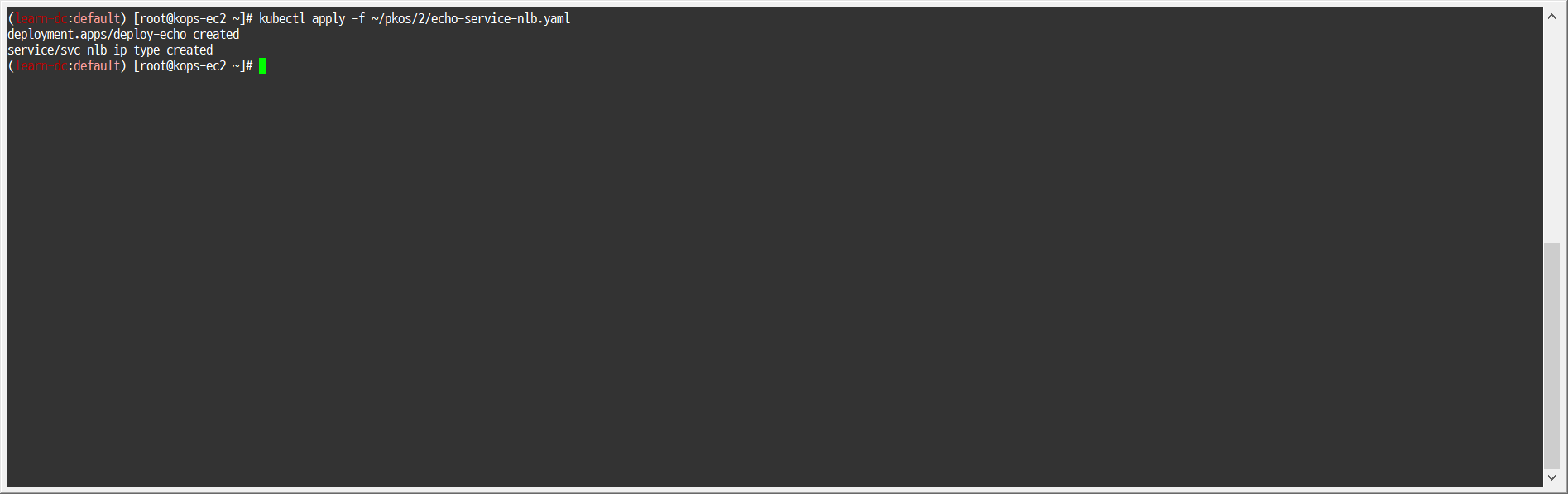

kubectl apply -f ~/pkos/2/echo-service-nlb.yaml

확인

1

kubectl get deploy,pod

1

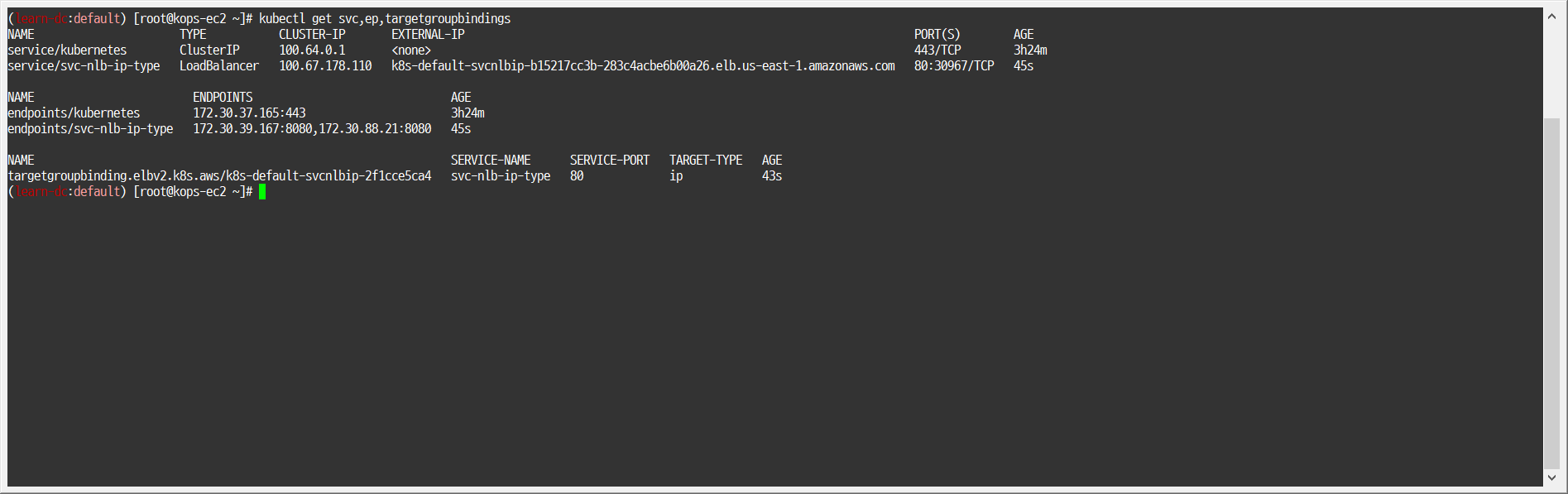

kubectl get svc,ep,targetgroupbindings

각자 자신의 도메인 정보 입력

1
2
3


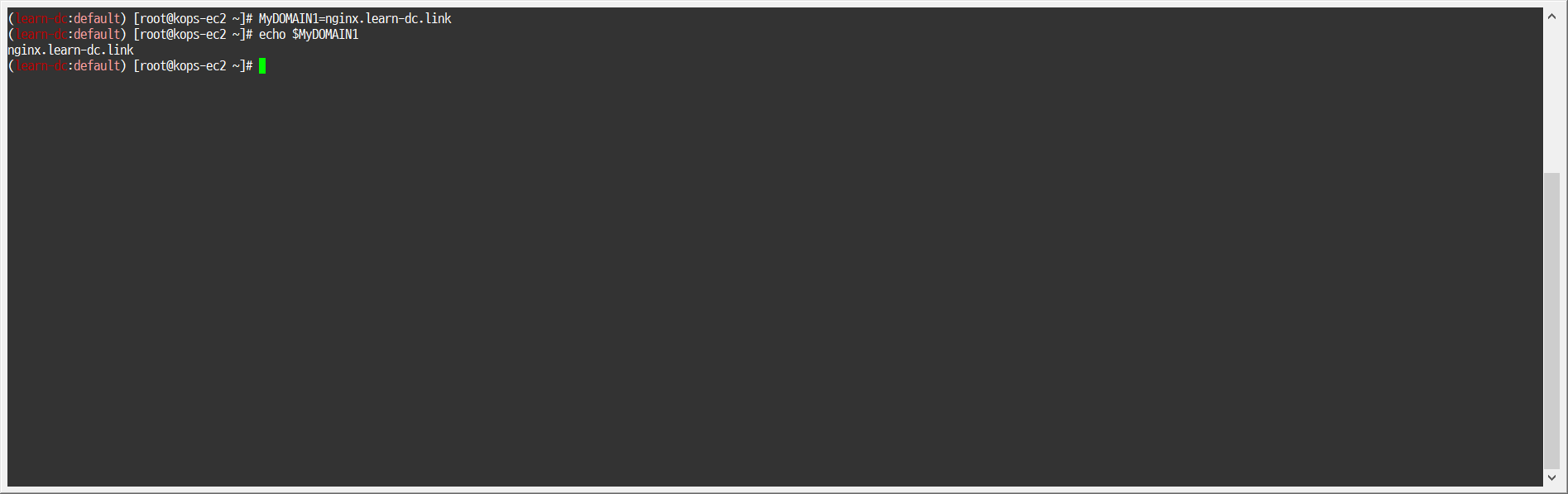

# MyDOMAIN1=<각자 자신의 nginx 도메인 지정>
MyDOMAIN1=nginx.learn-dc.link
echo $MyDOMAIN1

1

kubectl annotate service svc-nlb-ip-type "external-dns.alpha.kubernetes.io/hostname=$MyDOMAIN1."

1

kubectl describe svc svc-nlb-ip-type | grep Annotations: -A5

확인
- 1

  dig +short $MyDOMAIN1

분산 접속 확인

1

curl -s $MyDOMAIN1

1

for i in {1..100}; do curl -s $MyDOMAIN1 | grep Hostname ; done | sort | uniq -c | sort -nr

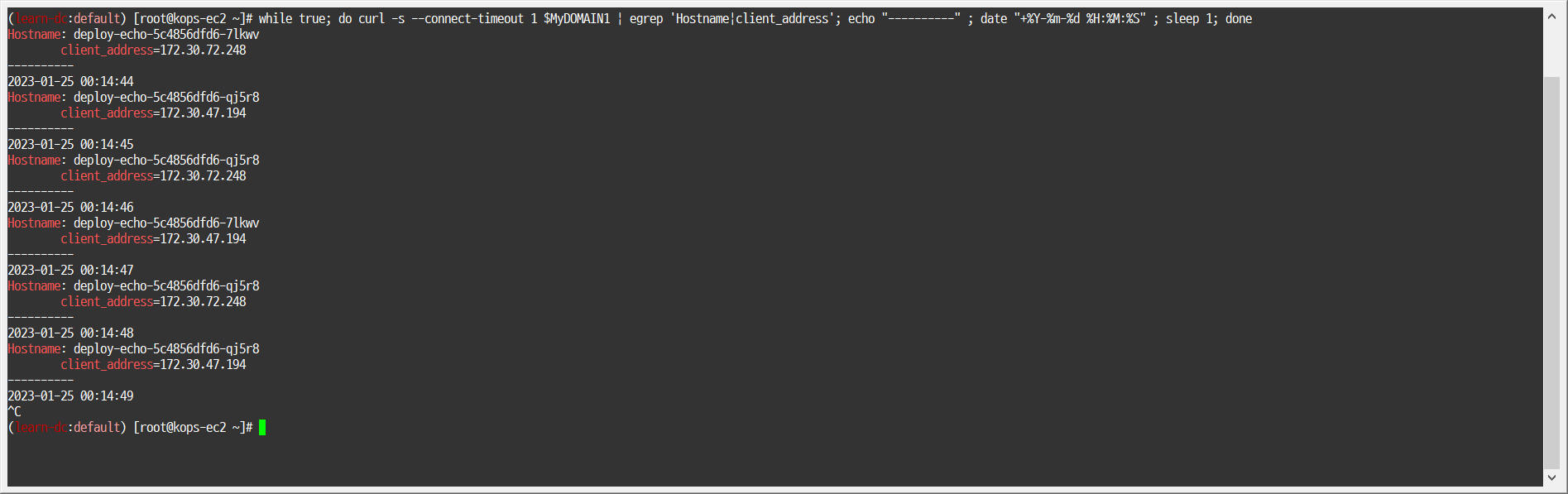

지속적입 접속 시도 : 아래 상세 동작 확인 시 유용(패킷 덤프 등)

1

while true; do curl -s --connect-timeout 1 $MyDOMAIN1 | egrep 'Hostname|client_address'; echo "----------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

AWS Route53 A 레코드 확인

3. 실습 리소스 삭제

과제3 진행 후 삭제

1

kubectl delete deploy deploy-echo; kubectl delete svc svc-nlb-ip-type

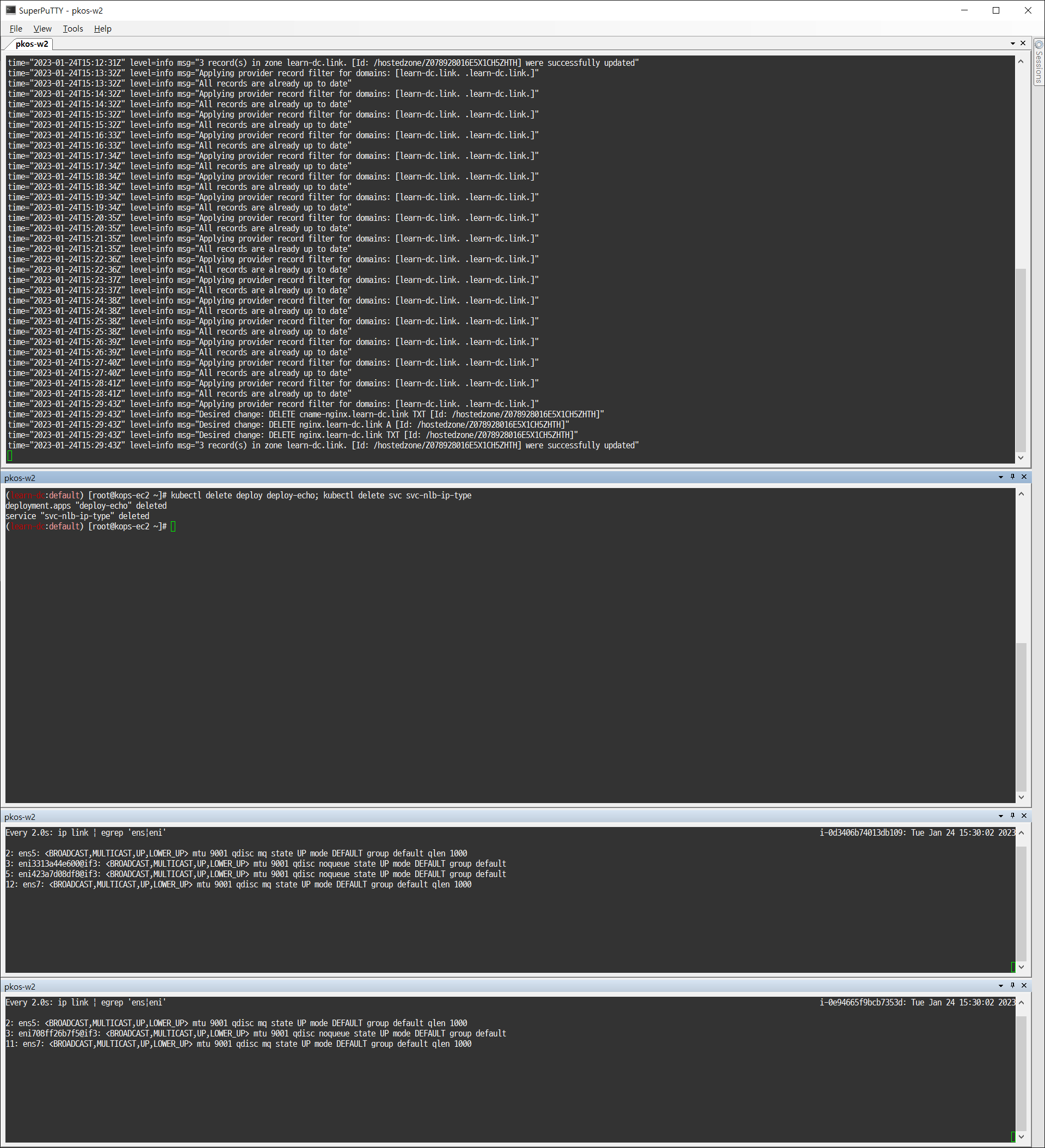

A 레코드 자동 삭제 확인

2.7.3 과제3

1. 과제 내용

목표 : 서비스(NLB)/파드 배포 시 ExternalDNS 설정해서, 각자 자신의 도메인으로 NLB를 통해 애플리케이션(파드)로 접속해보고 관련 스샷을 올려주세요

퍼블릭 도메인이 없는 멤버분들은, ExternalDNS 제외하고 NLB 도메인으로 접속한 결과를 올려주세요

2. 과제 수행내용

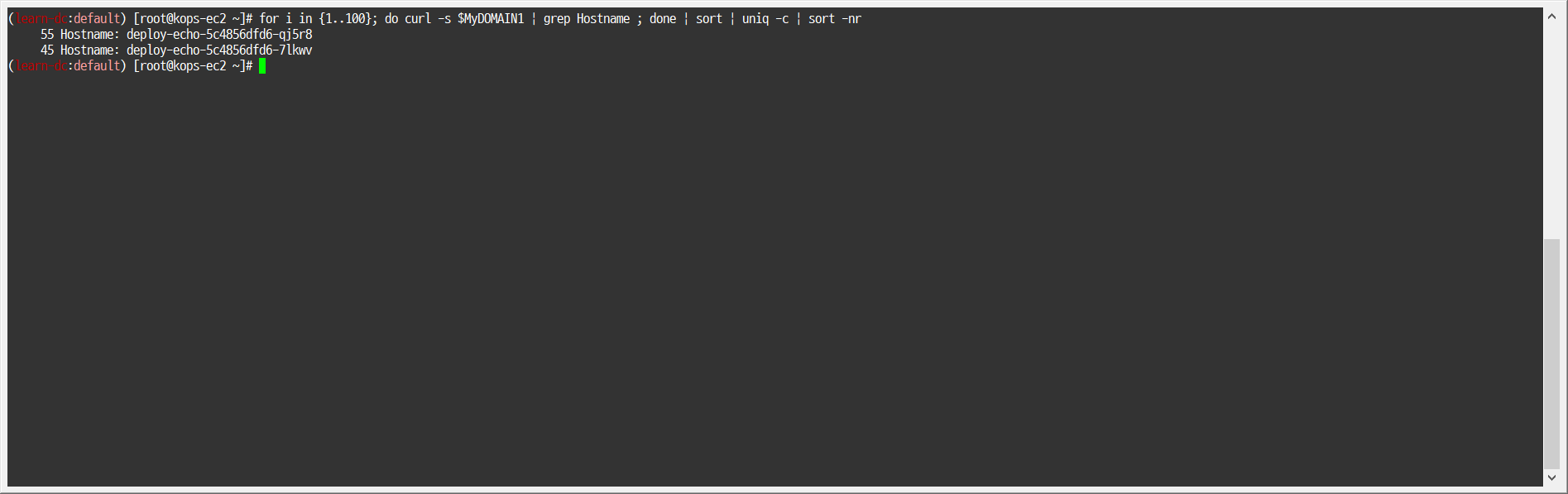

분산 접속 확인

1
2


echo $MyDOMAIN1
for i in {1..100}; do curl -s $MyDOMAIN1 | grep Hostname ; done | sort | uniq -c | sort -nr

웹에서 확인

2.8 과제4

목표 : 아래 활용 기능 중 1개를 선택해서 실습 후 결과 내용을 올려주세요

1. NLB에 TLS 적용하기

참고
- https://kubernetes-sigs.github.io/aws-load-balancer-controller/v2.4/guide/use_cases/nlb_tls_termination/

실습

ACM(AWs Certificate Manager)에서 us-east-1(버지니아 북부) 인증서 발급
- https://us-east-1.console.aws.amazon.com/acm/home?region=us-east-1#/certificates/list
클러스터 네임 확인
- 1

  echo $KOPS_CLUSTER_NAME

사용 리전(us-east-1)의 인증서 ARN 확인

1

aws acm list-certificates

1

aws acm list-certificates --max-items 10

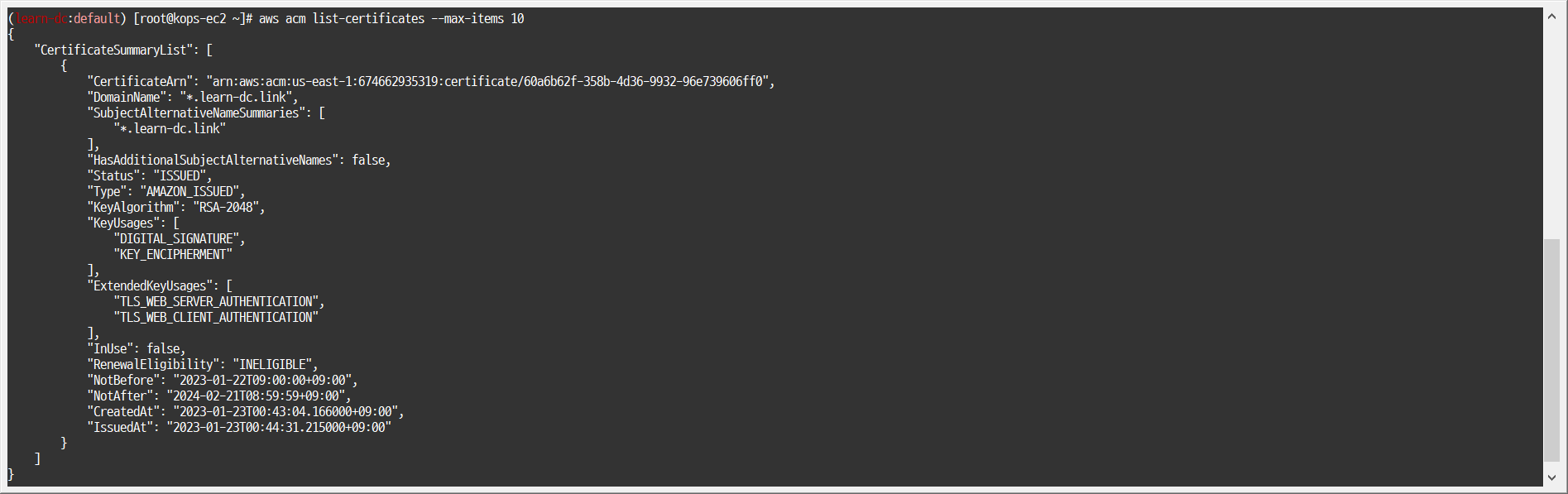

1

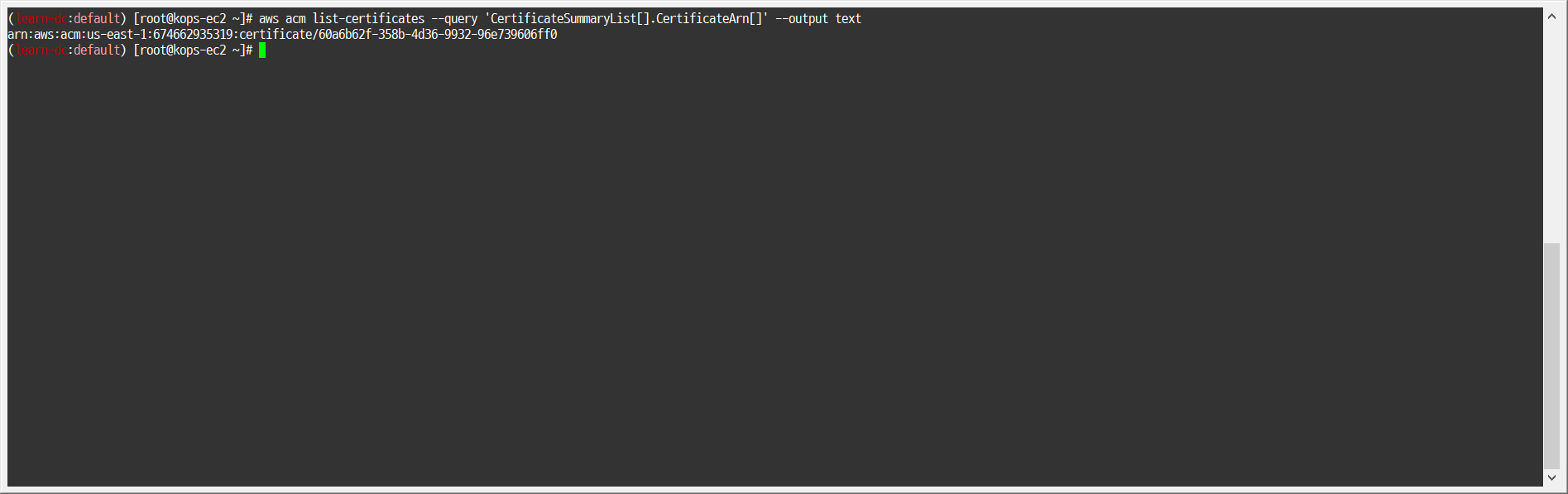

aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text

1
2


CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo $CERT_ARN

자신의 도메인 변수 지정

1
2
3


# MyDomain=<자신의 도메인>
MyDomain=websrv.learn-dc.link
echo $MyDomain

생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50


cat <<EOF | kubectl create -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-echo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: deploy-websrv
  template:
    metadata:
      labels:
        app: deploy-websrv
    spec:
      terminationGracePeriodSeconds: 0
      containers:
      - name: akos-websrv
        image: k8s.gcr.io/echoserver:1.5
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: svc-nlb-ip-type
  annotations:
    external-dns.alpha.kubernetes.io/hostname: "${MyDomain}"
    service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip
    service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
    service.beta.kubernetes.io/aws-load-balancer-healthcheck-port: "8080"
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"
    service.beta.kubernetes.io/aws-load-balancer-ssl-ports: "https"
    service.beta.kubernetes.io/aws-load-balancer-ssl-cert: ${CERT_ARN}
    service.beta.kubernetes.io/aws-load-balancer-backend-protocol: "http"
spec:
  ports:
    - port: 80
      targetPort: 8080
      protocol: TCP
      name: http
    - port: 443
      targetPort: 8080
      protocol: TCP
      name: https
  type: LoadBalancer
  loadBalancerClass: service.k8s.aws/nlb
  selector:
    app: deploy-websrv
EOF

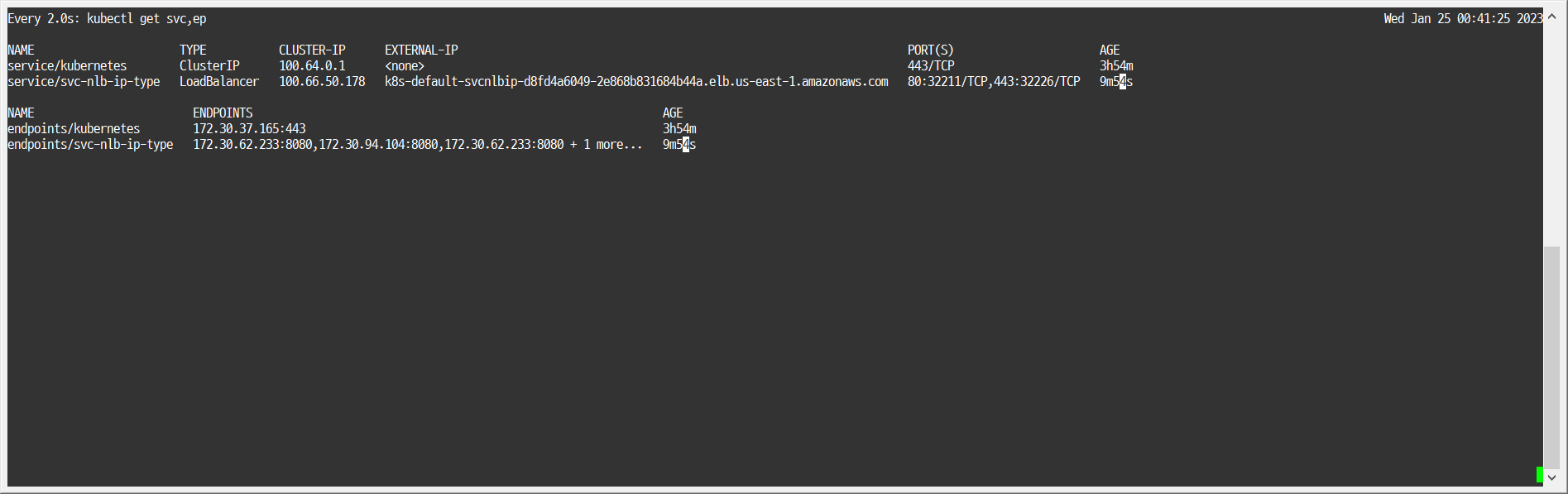

모니터링
- 1

  watch -d kubectl get svc,ep

확인

1

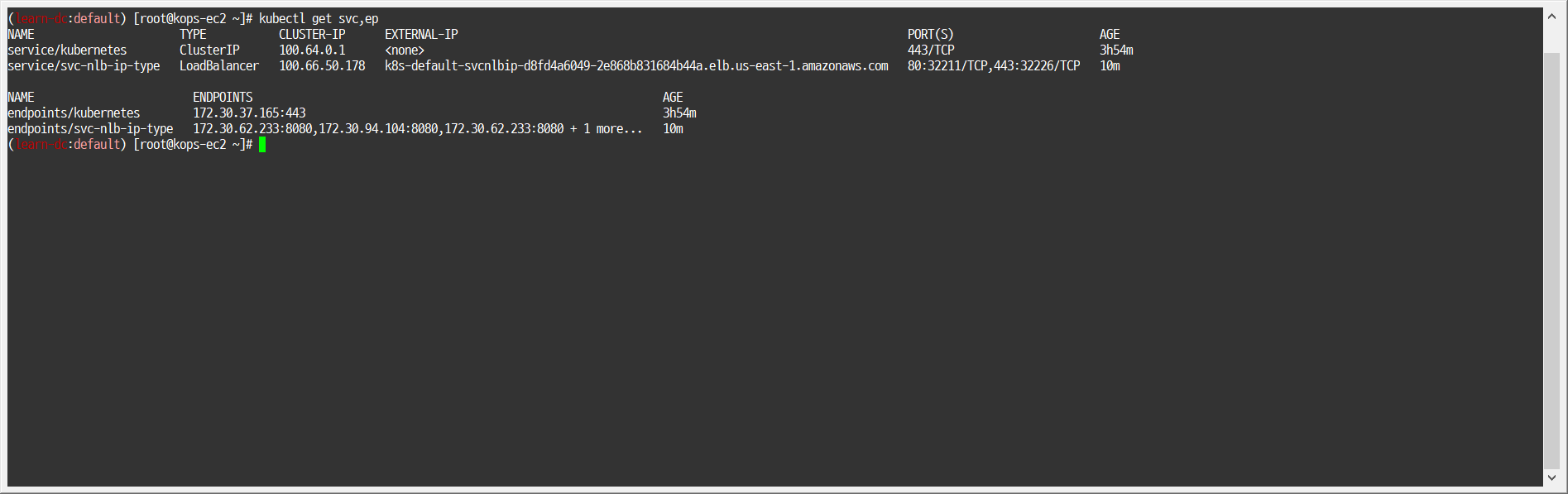

kubectl get svc,ep
1

kubectl describe svc svc-nlb-ip-type

1

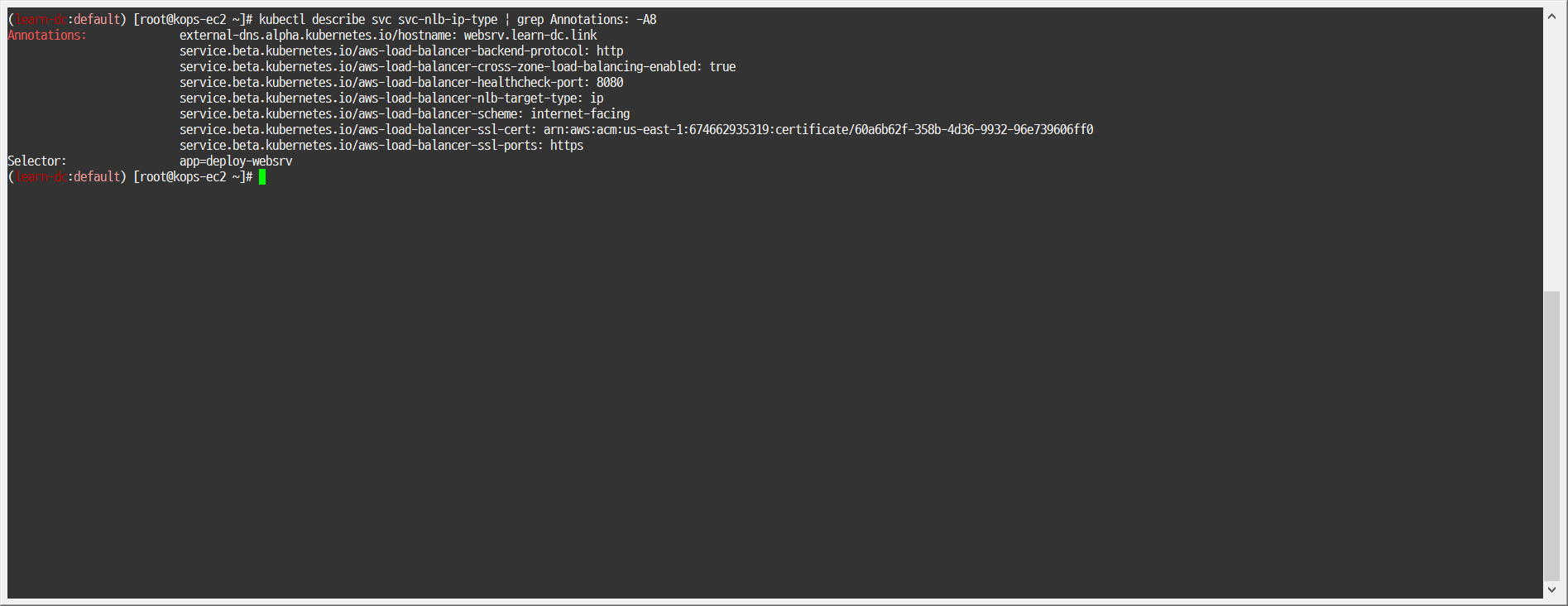

kubectl describe svc svc-nlb-ip-type | grep Annotations: -A8

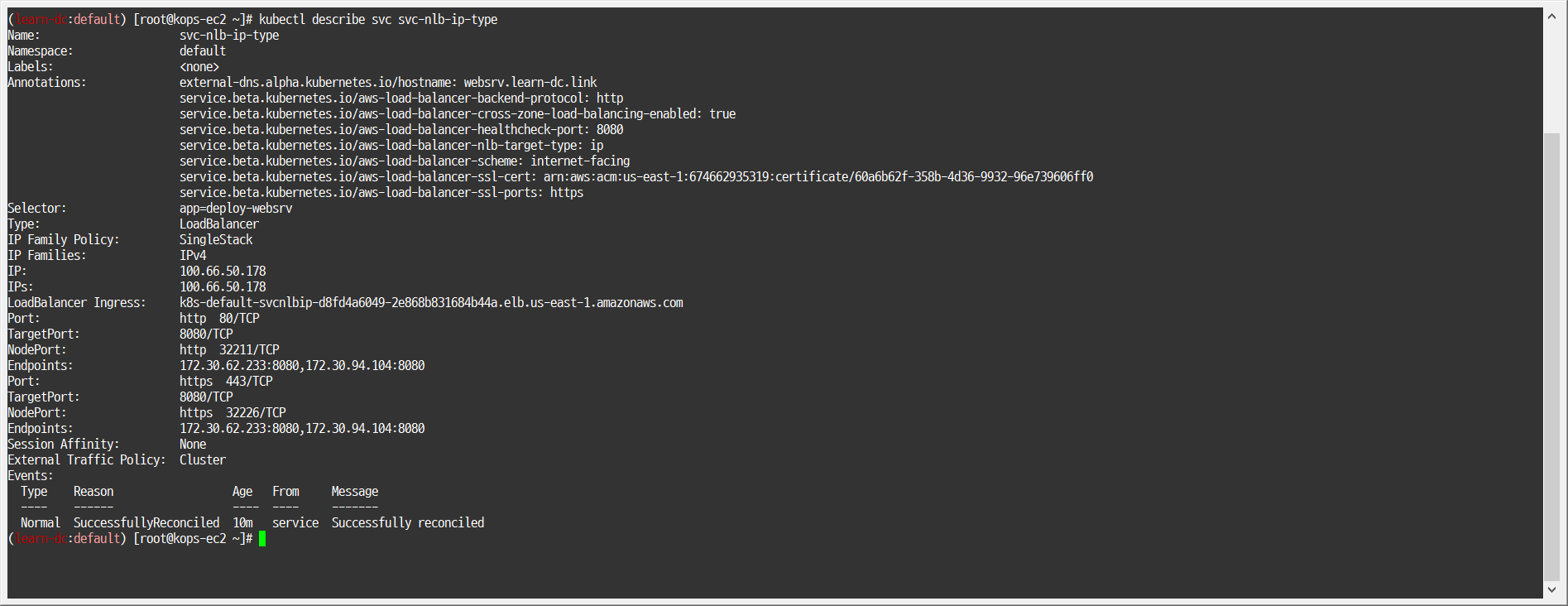

(외부) 접속 테스트

1
2


# curl -s http://<접속 도메인 주소> | grep Hostname
curl -s -k http://$MyDomain | grep Hostname

1
2


# curl -s -k https://<접속 도메인 주소> | grep Hostname
curl -s -k https://$MyDomain | grep Hostname

삭제

1

kubectl delete deploy deploy-echo; kubectl delete svc svc-nlb-ip-type

2. NLB 대상타겟을 Instance mode로 설정해보기

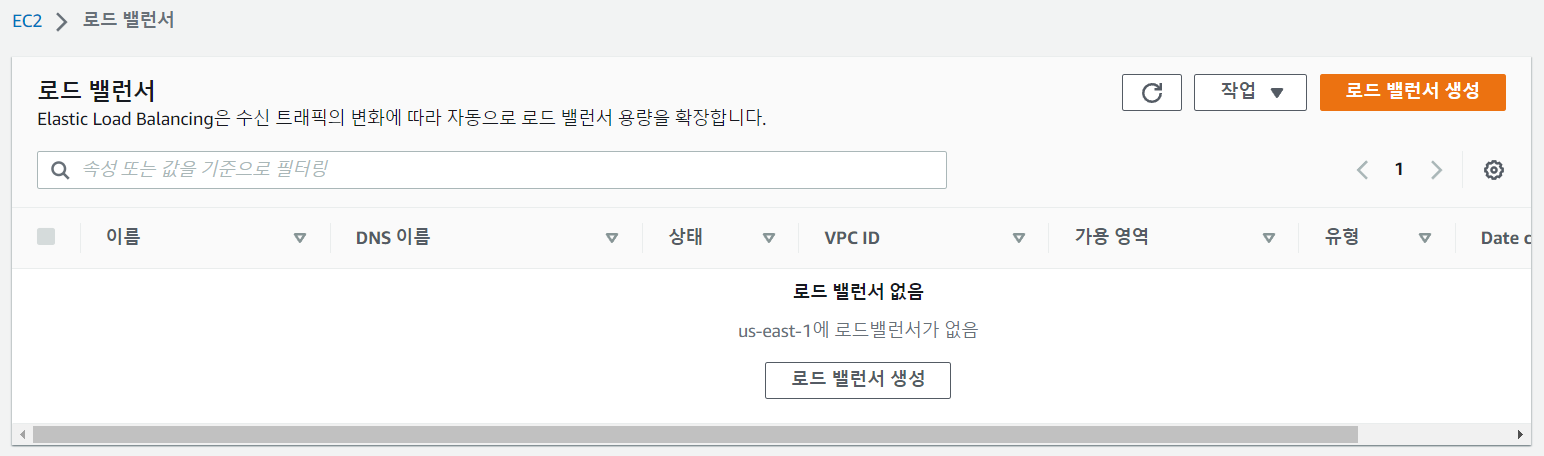

3. 실습 완료 후 자원 삭제

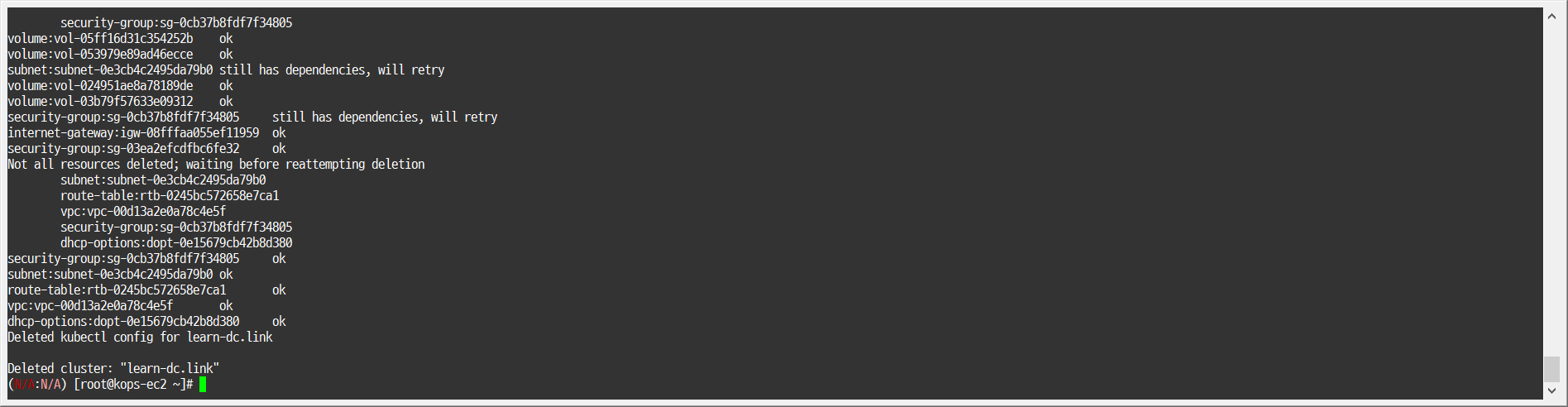

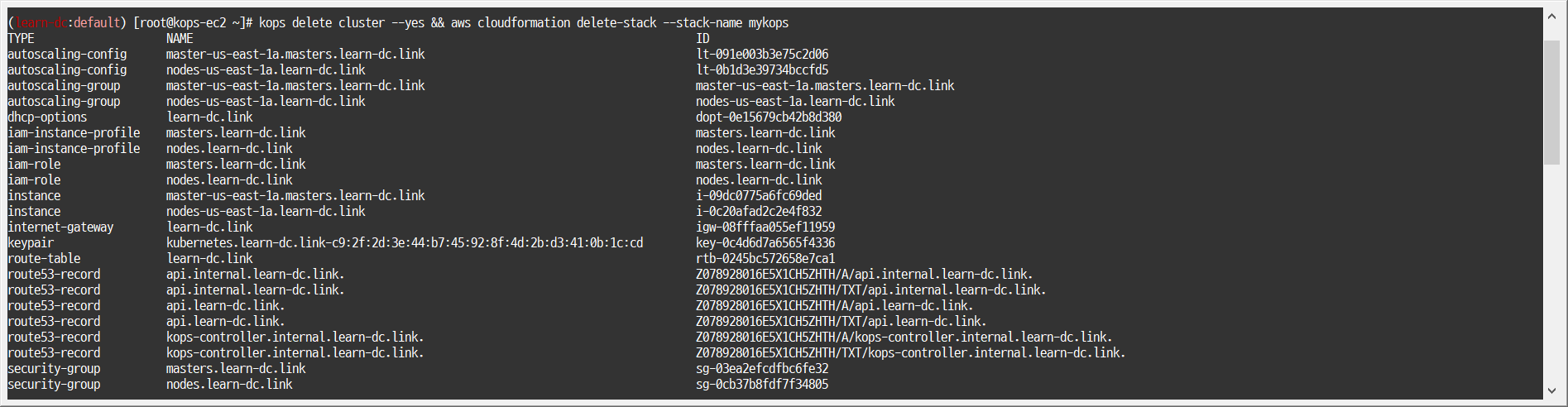

kOps 클러스터 삭제 & AWS CloudFormation 스택 삭제

1

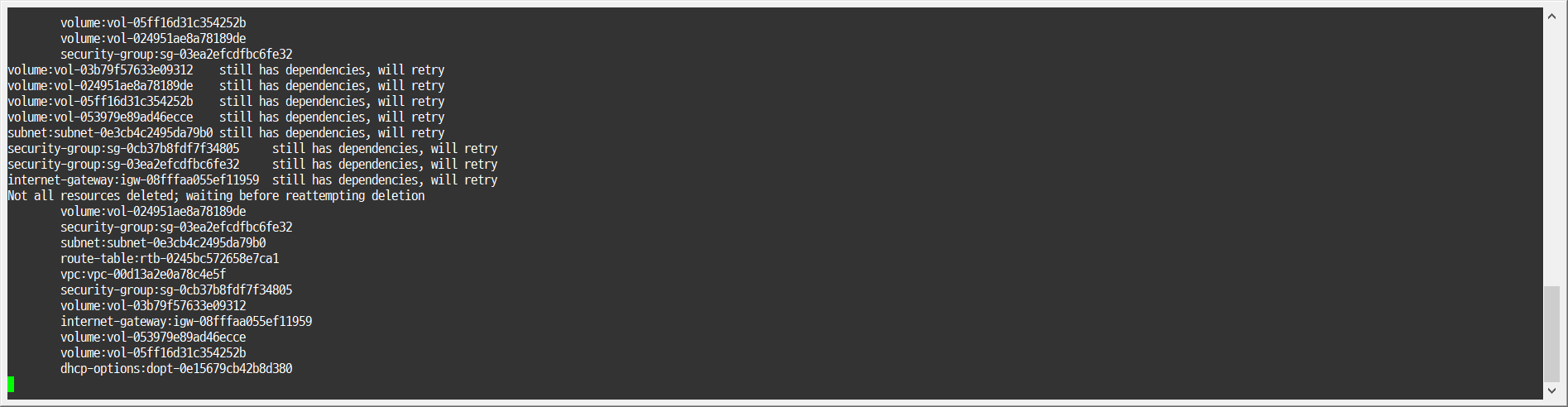

kops delete cluster --yes && aws cloudformation delete-stack --stack-name mykops
