목표 : Ingress(with 도메인)에 PATH /mario 는 mario 게임 접속하게 설정하고, /tetris 는 tetris 게임에 접속하게 설정하고, SSL 적용 후 관련 스샷 올려주세요

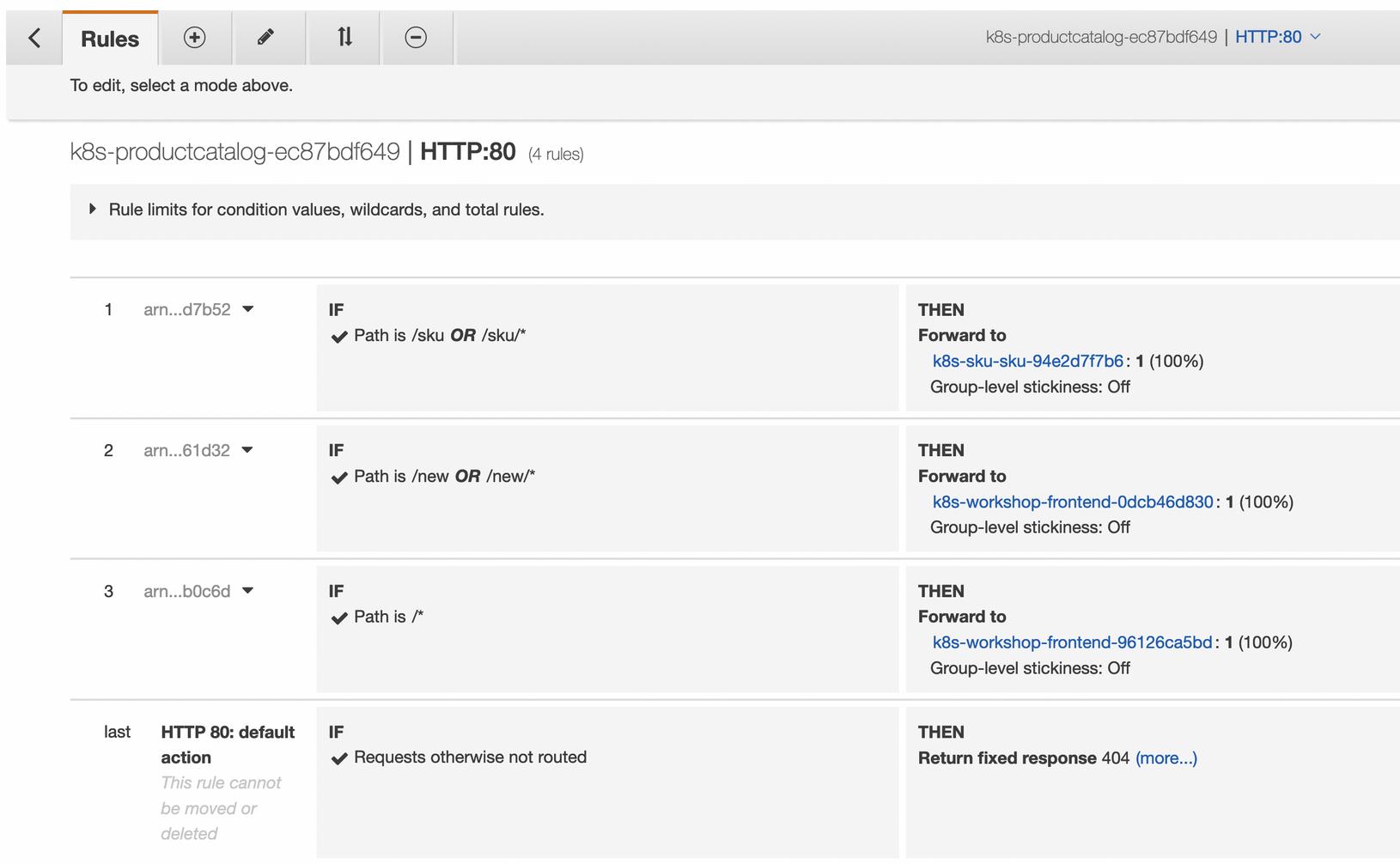

- 특히 ALB 규칙 RUles 를 상세히 보고, 의미를 이해해 볼 것
수행결과

과제2

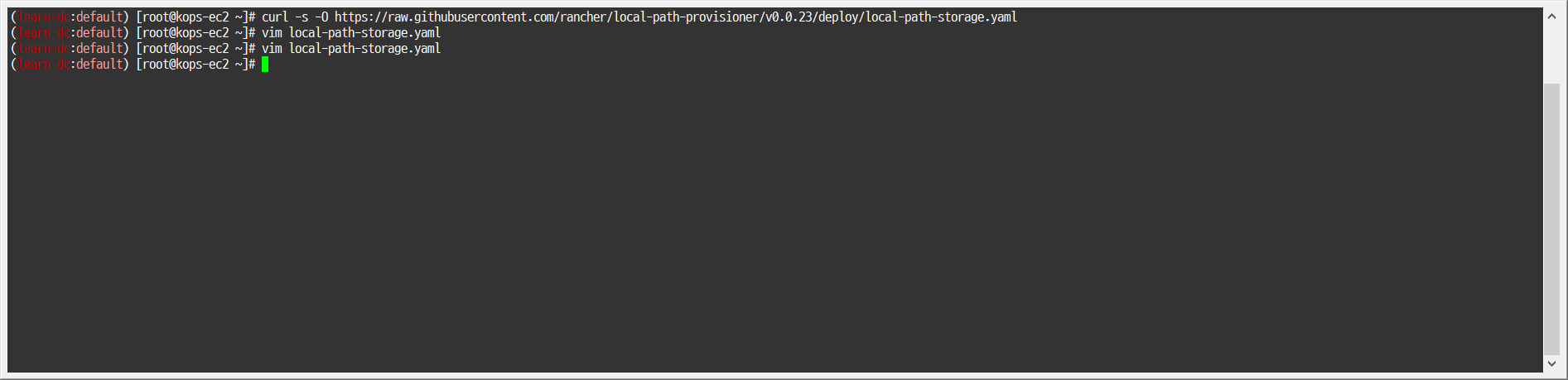

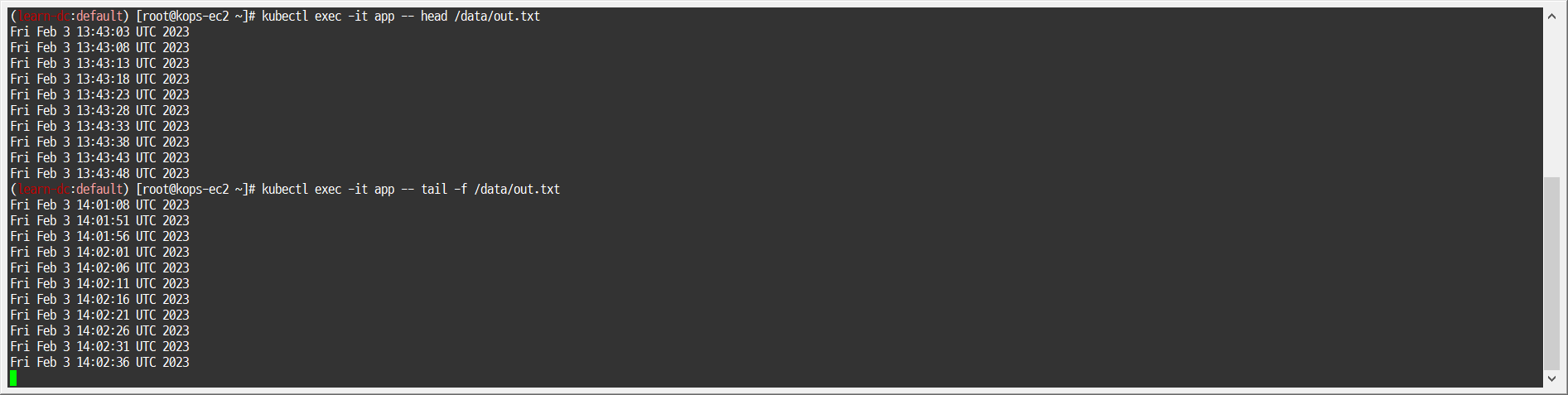

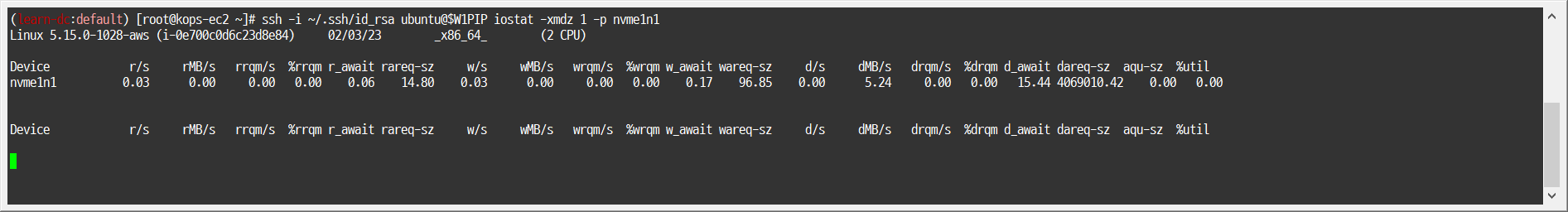

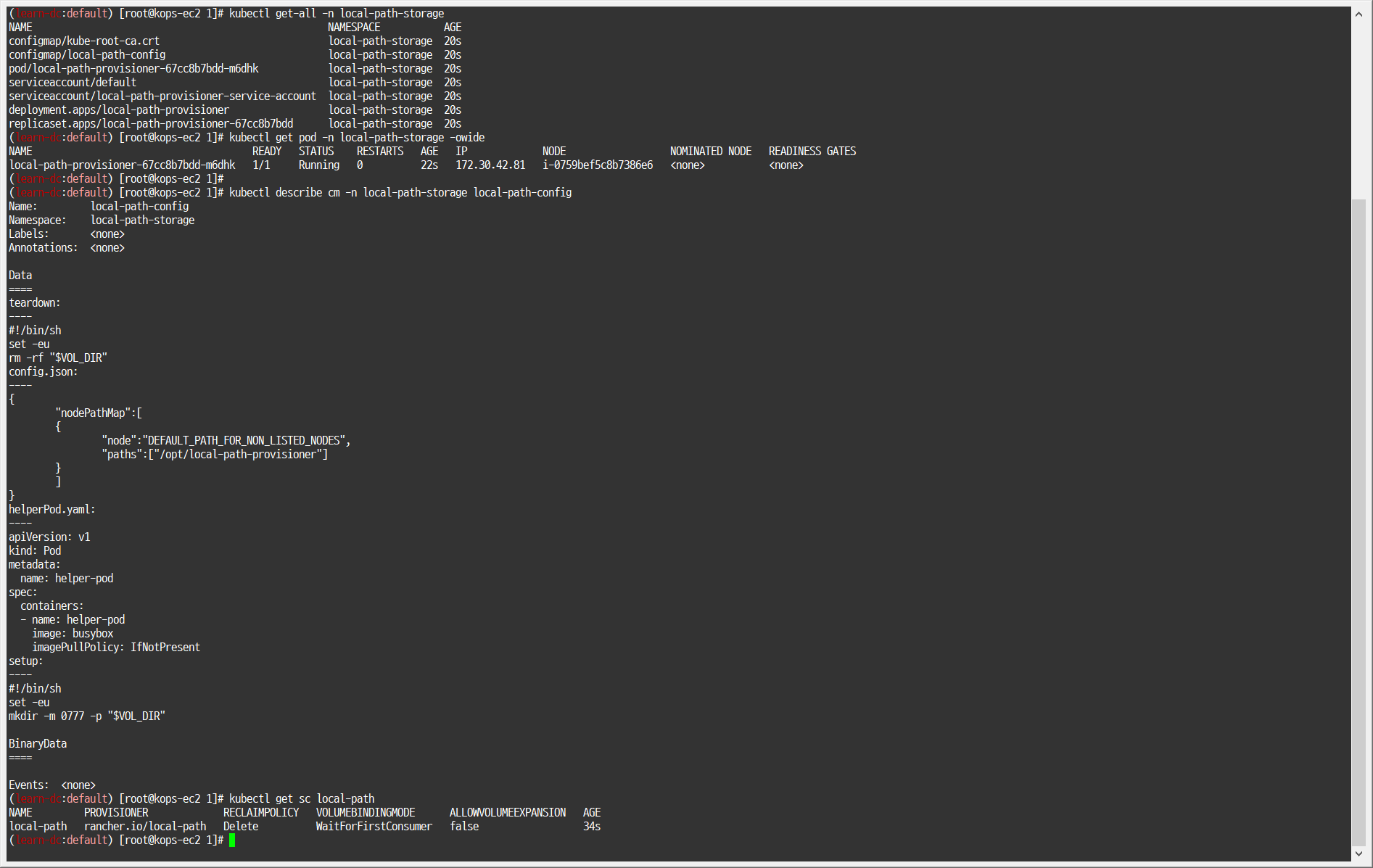

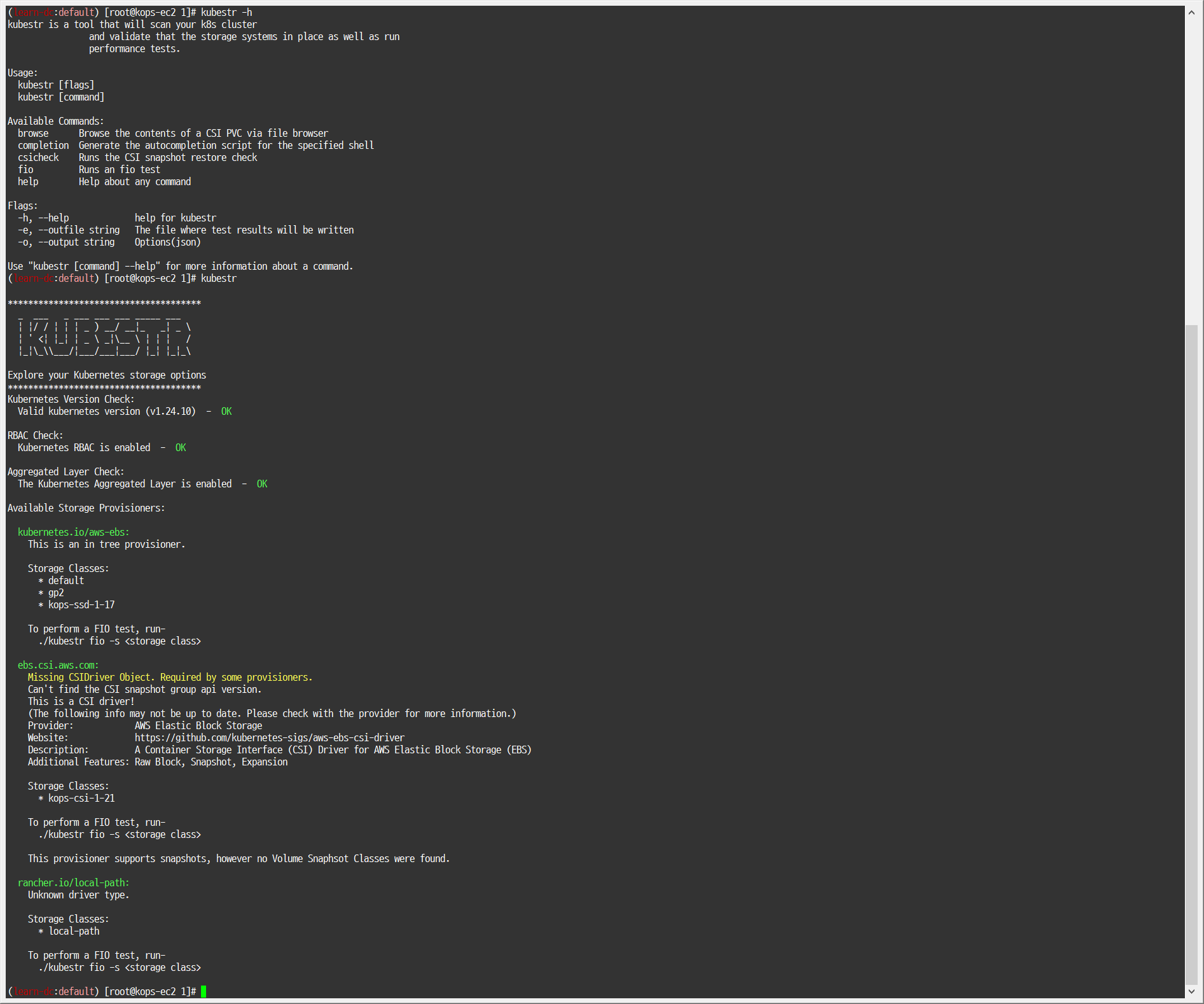

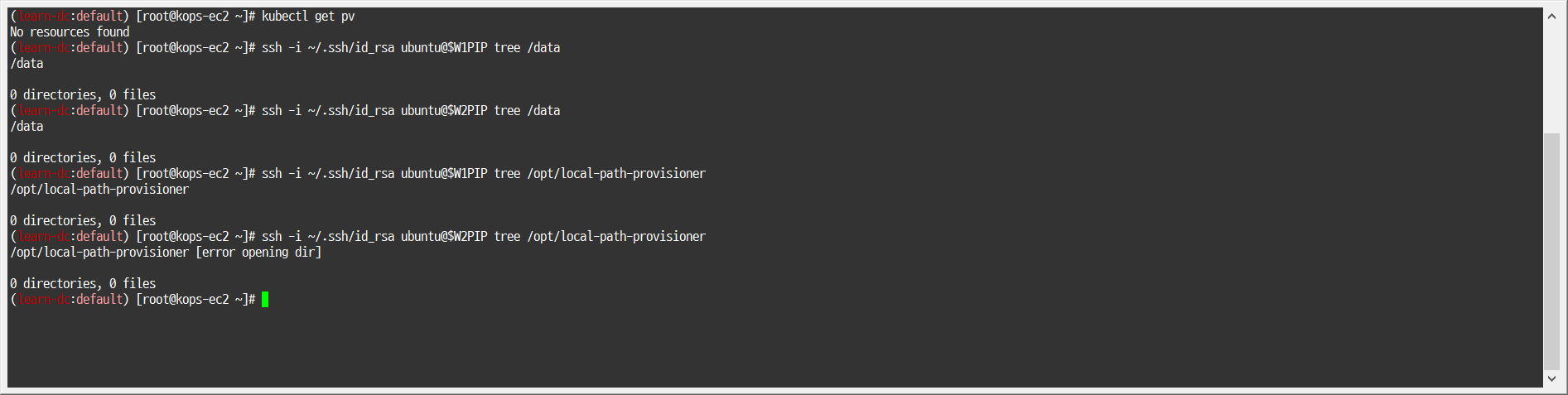

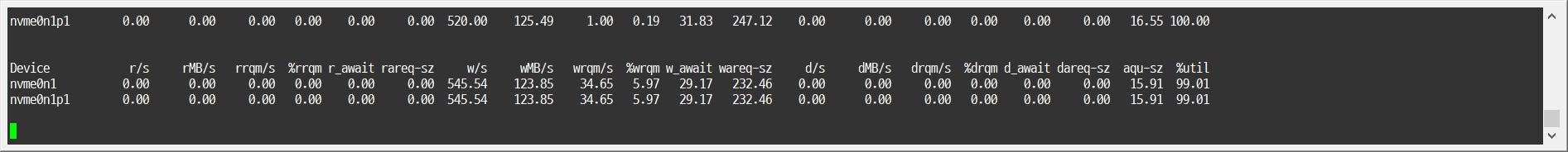

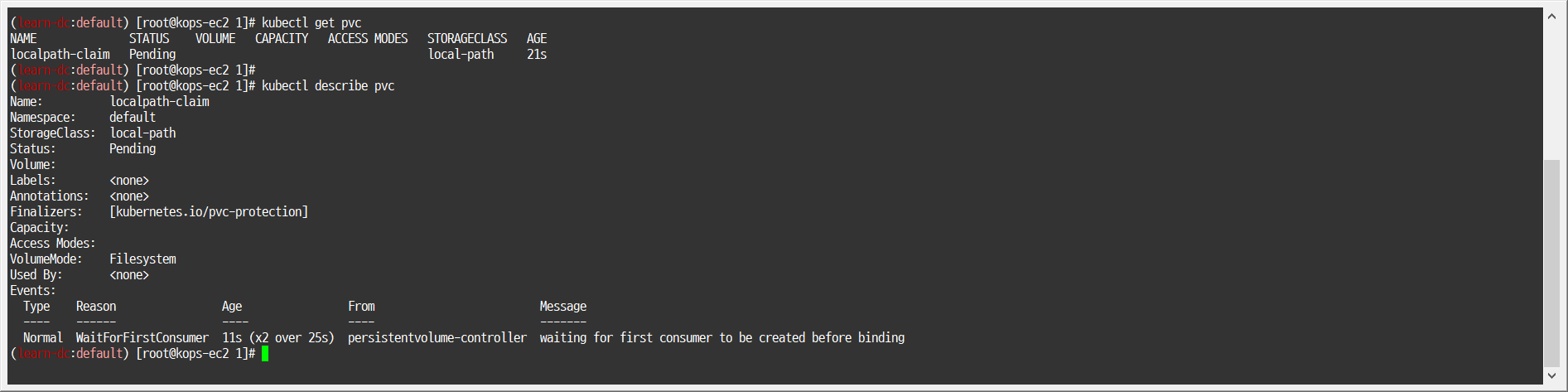

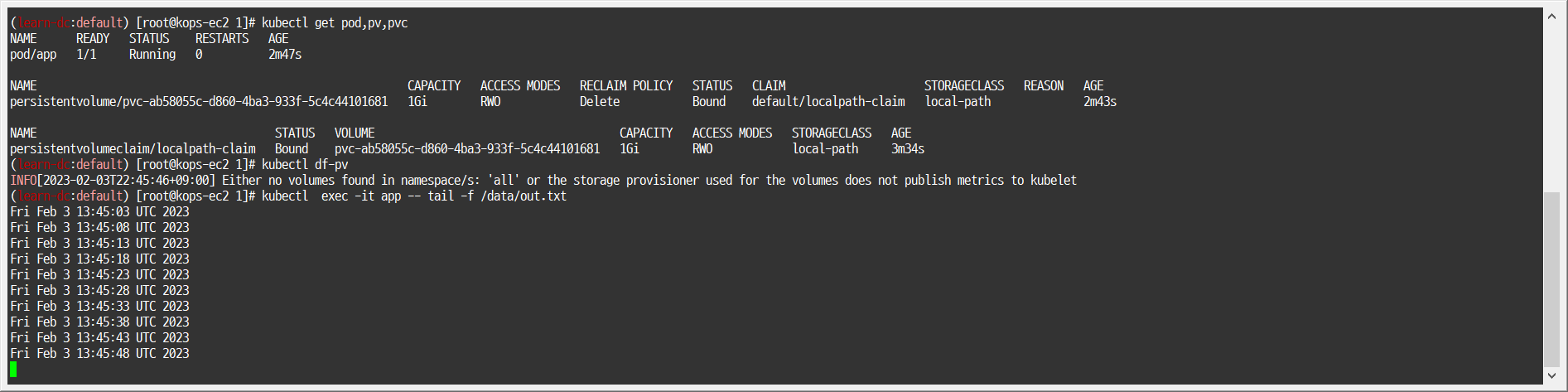

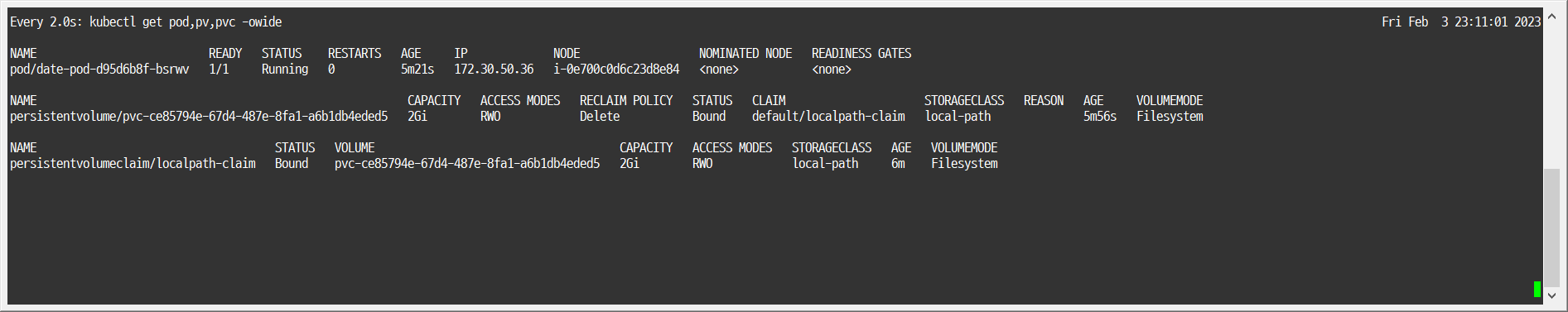

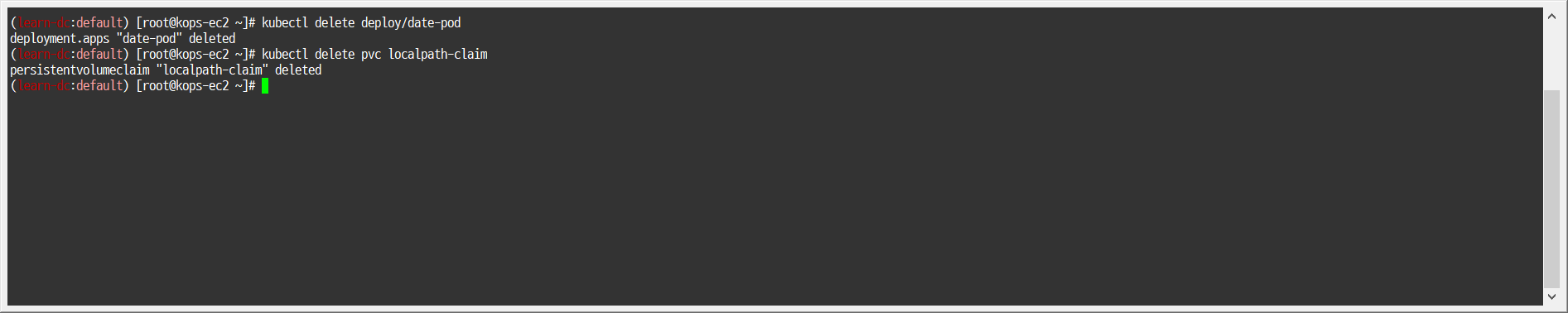

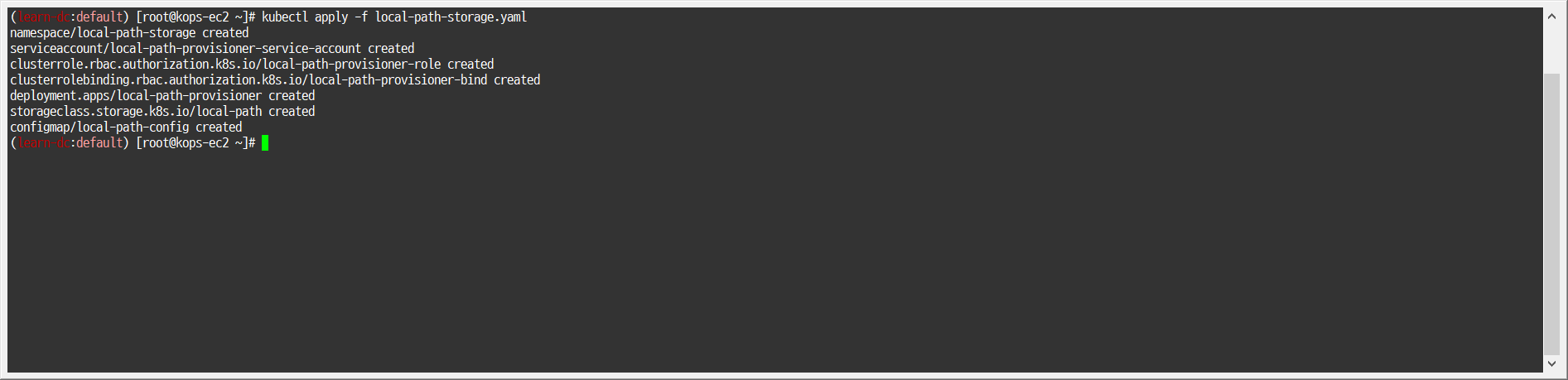

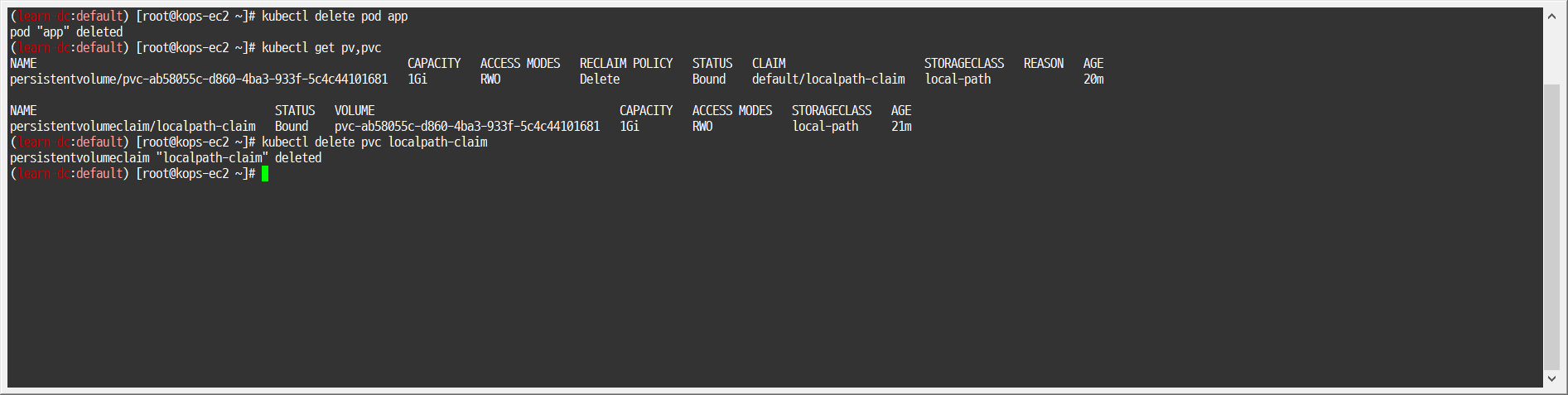

목표 : 호스트 Path(local-path-provisioner) 실습 및 문제점 확인과 성능 측정 후 관련 스샷 올려주세요

수행결과

읽기

1

kubestr fio -f fio-read.fio -s local-path --size 10G

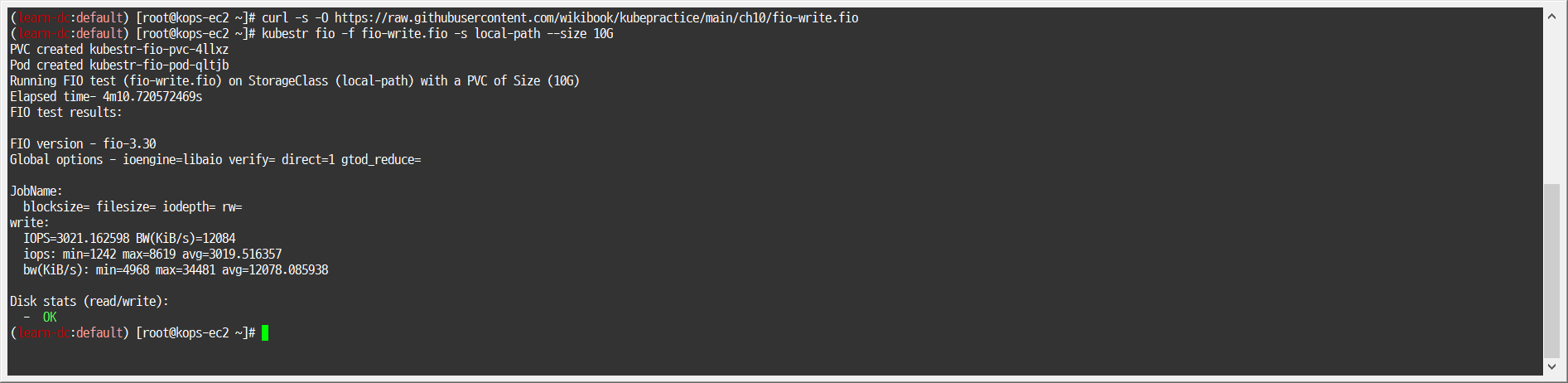

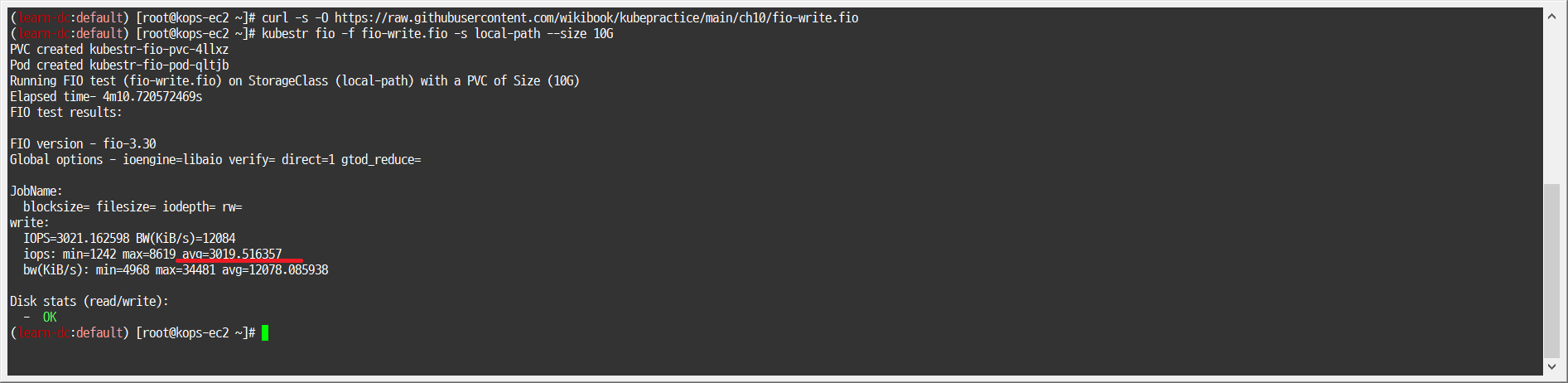

쓰기

1

kubestr fio -f fio-write.fio -s local-path --size 10G

과제3

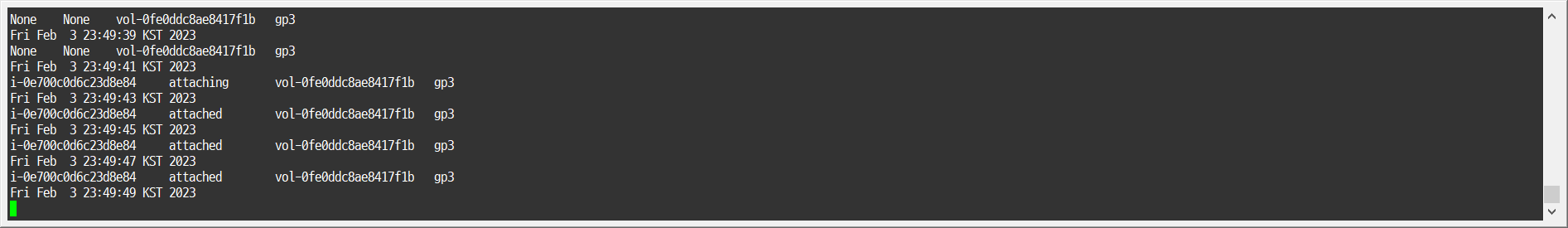

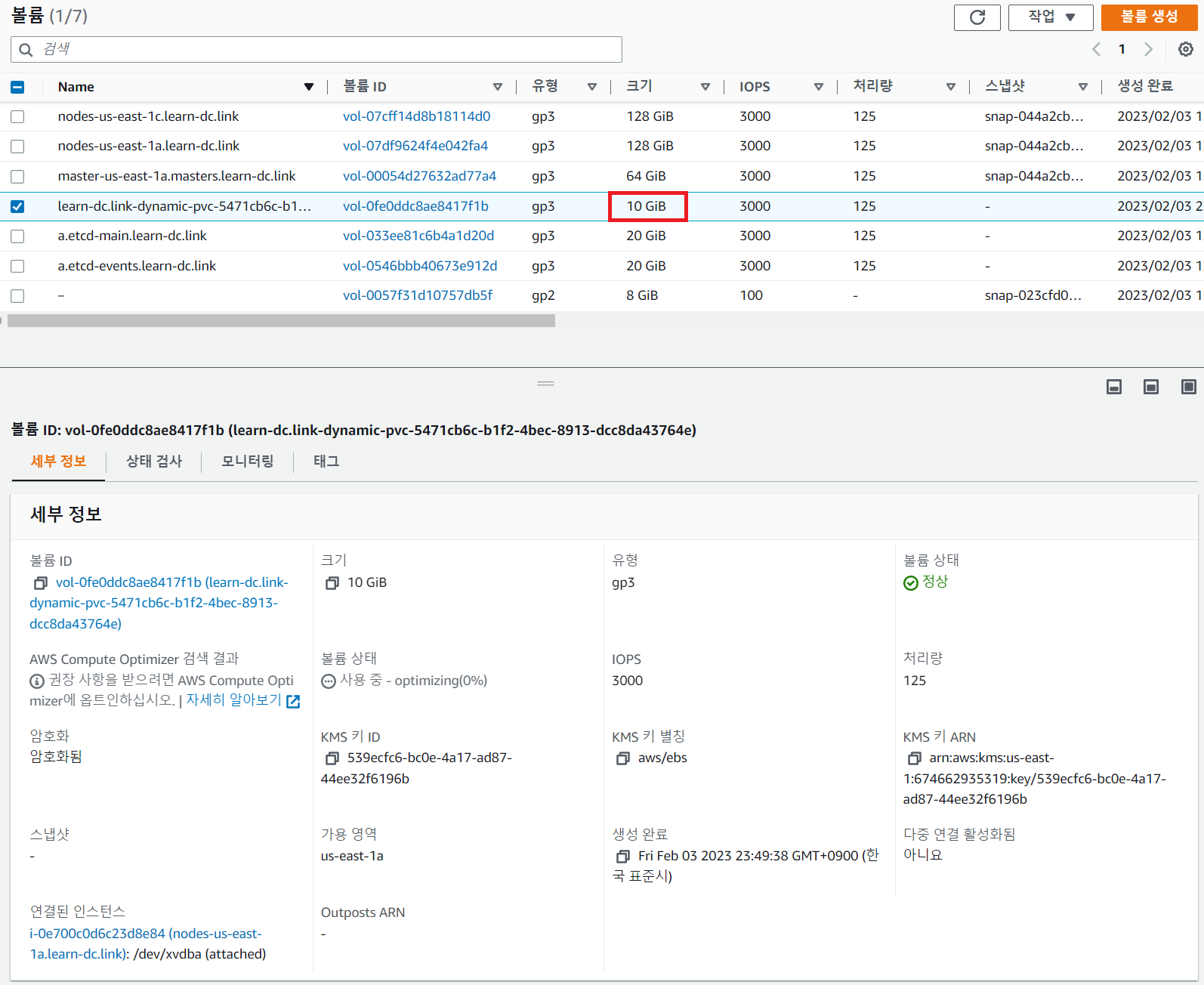

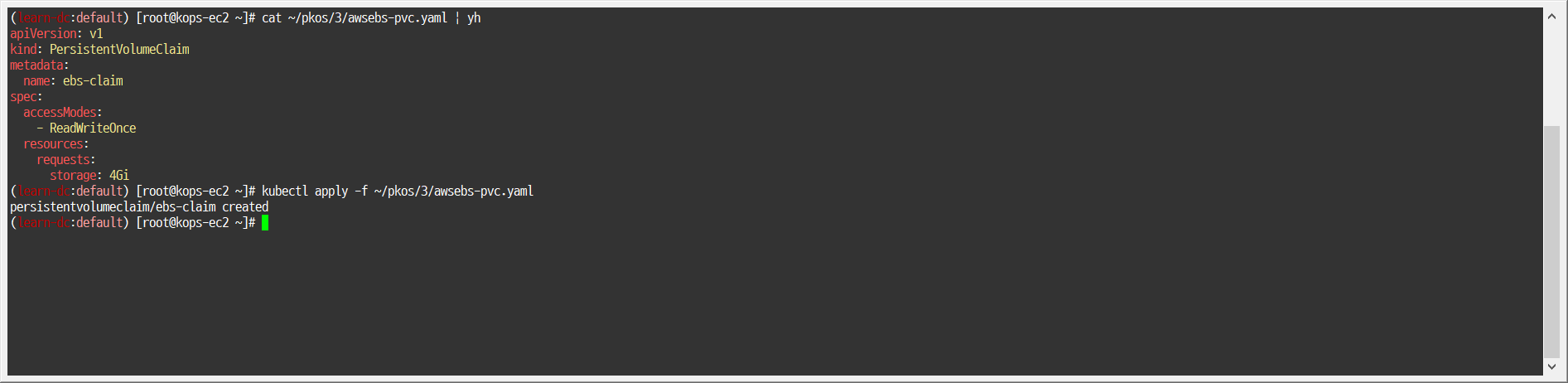

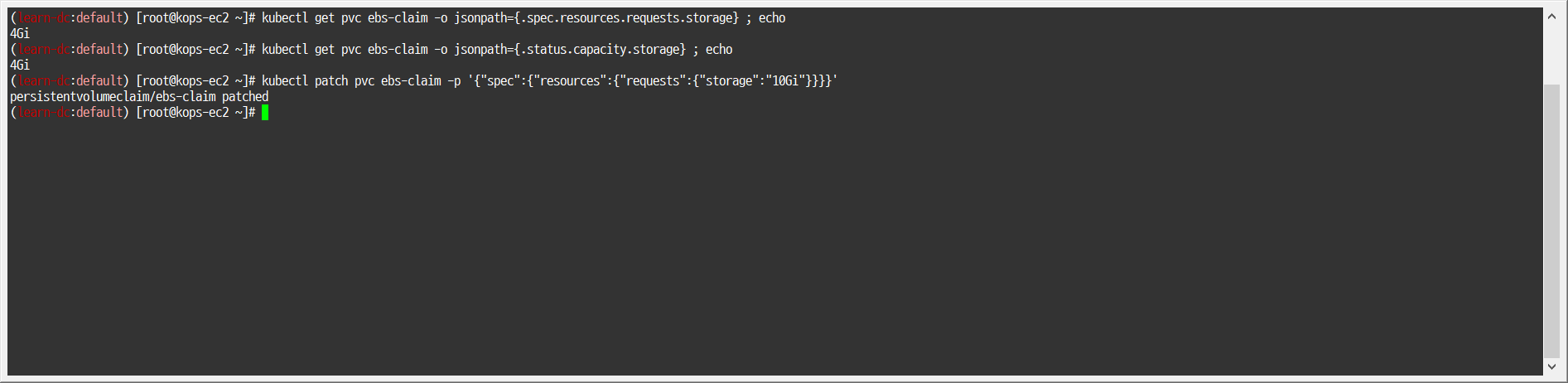

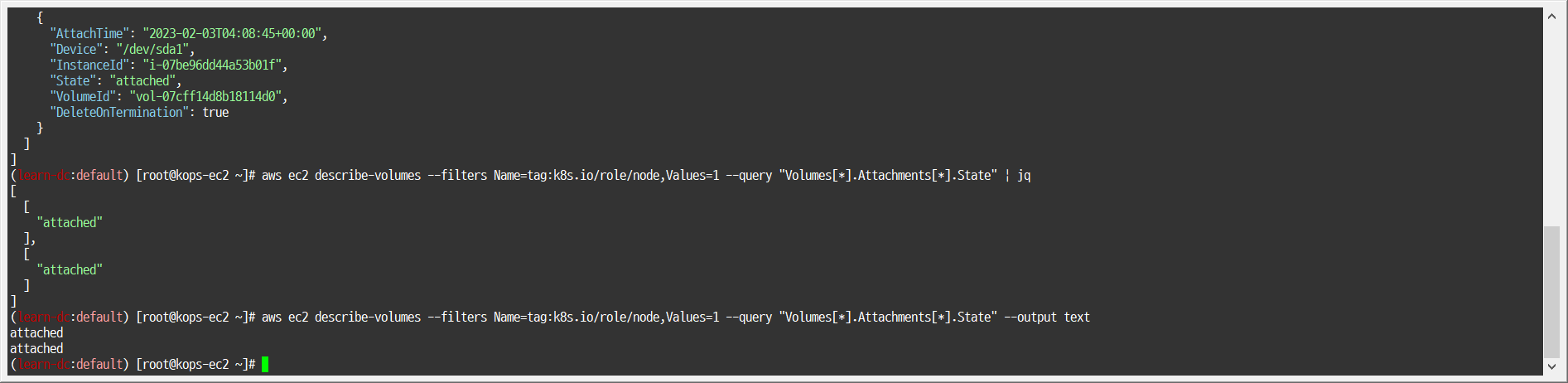

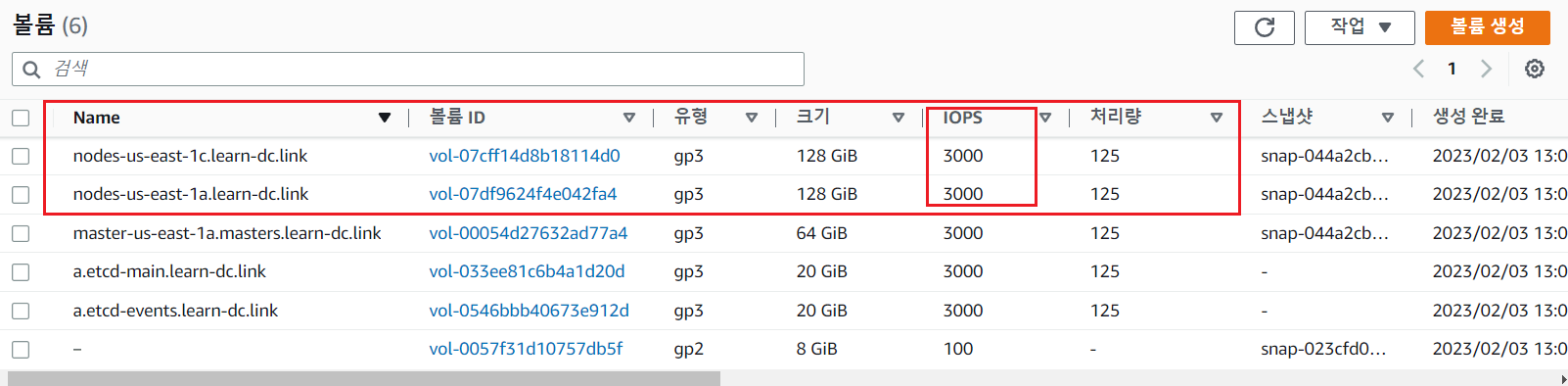

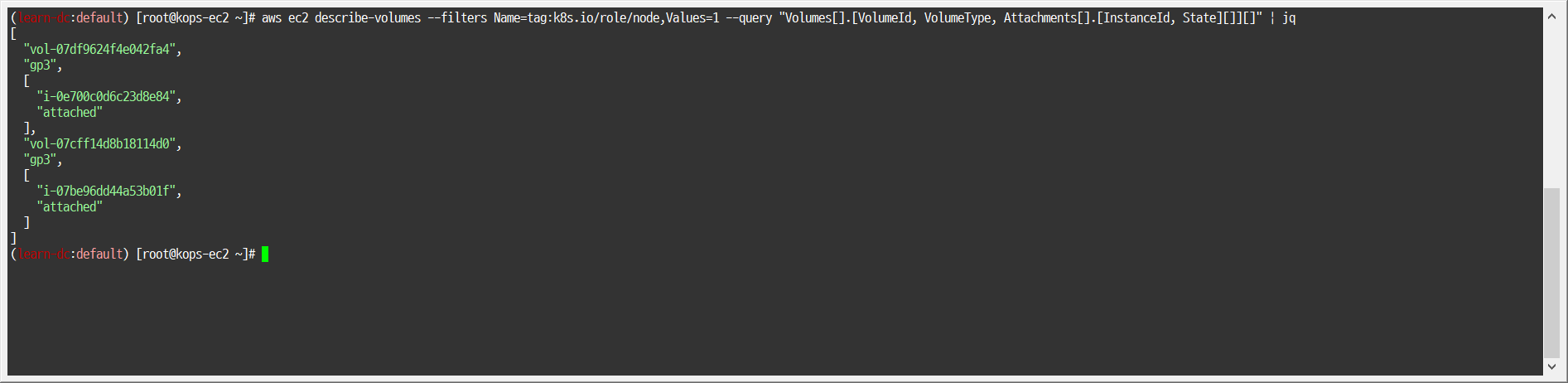

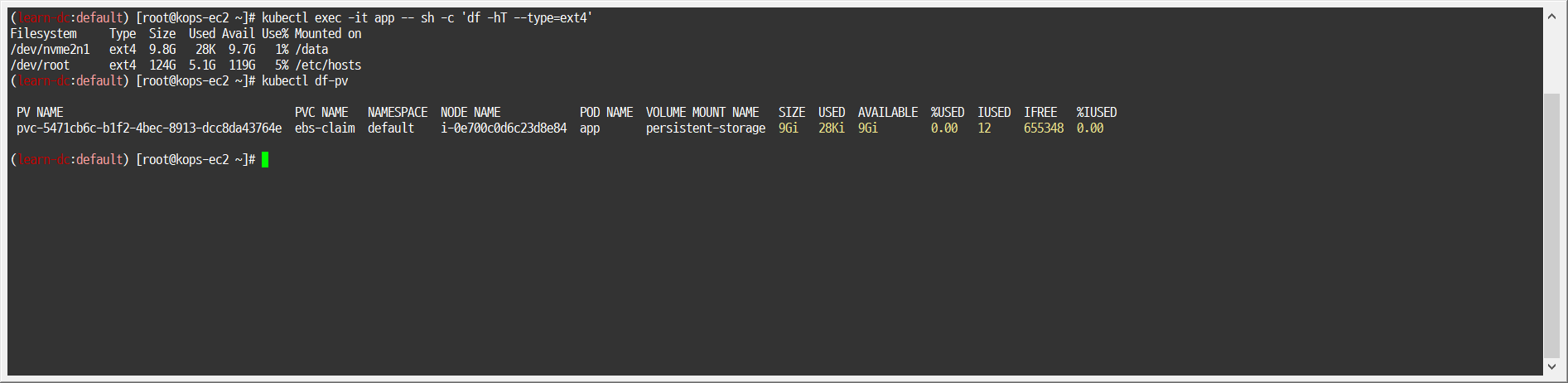

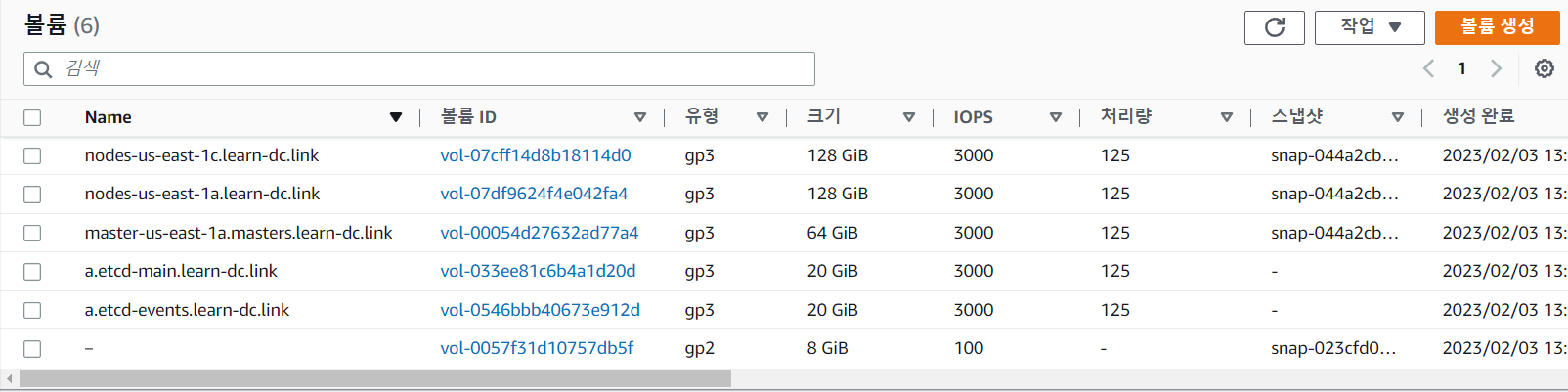

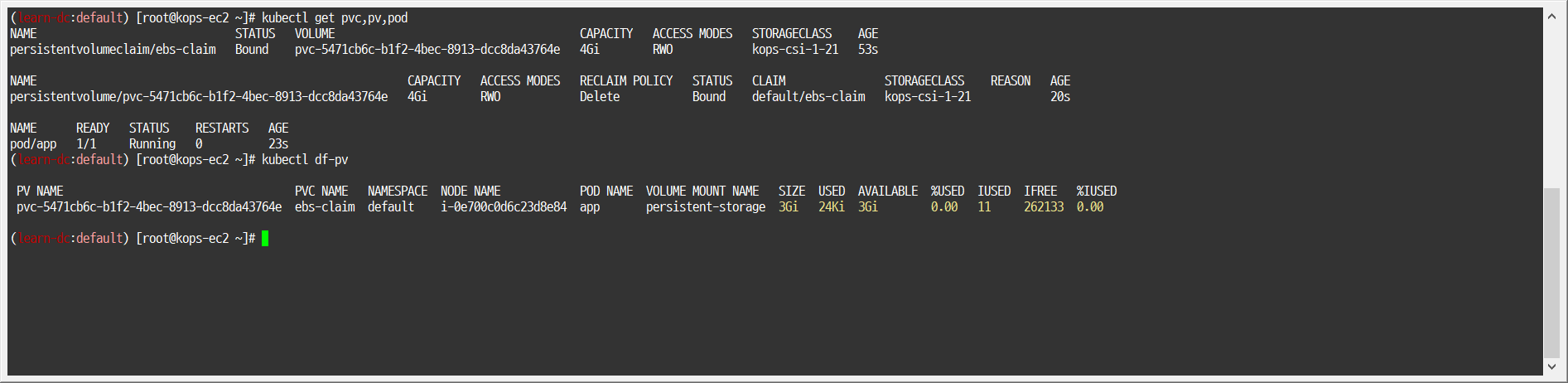

목표 : AWS EBS를 PVC로 사용 후 온라인 볼륨 증가 후 관련 스샷 올려주세요

수행결과

읽기

1

kubestr fio -f fio-read.fio -s local-path --size 10G

쓰기

1

kubestr fio -f fio-write.fio -s local-path --size 10G

과제4

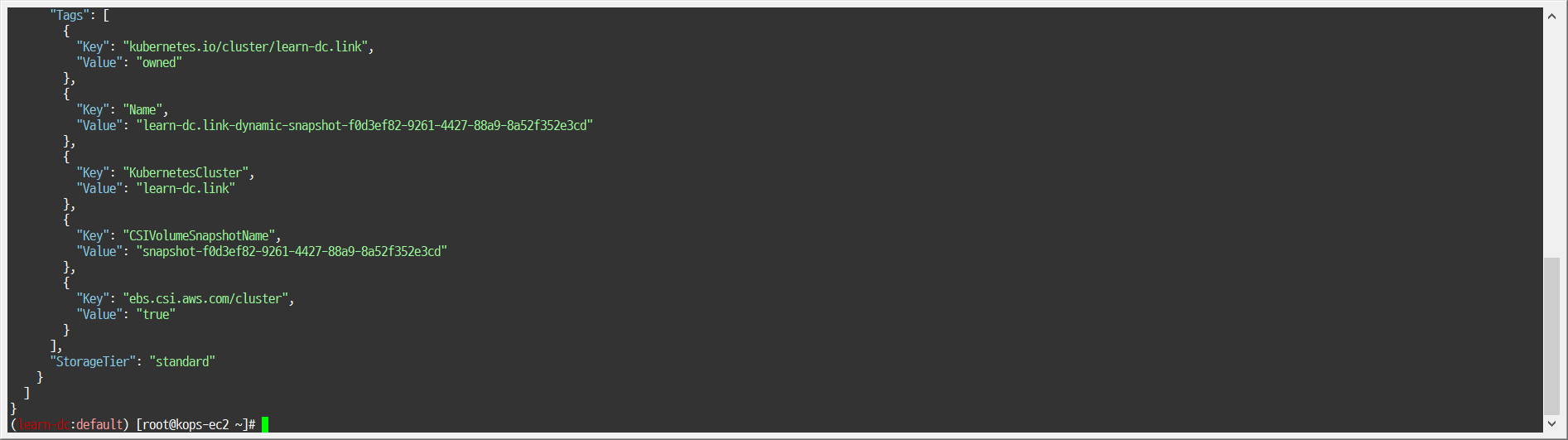

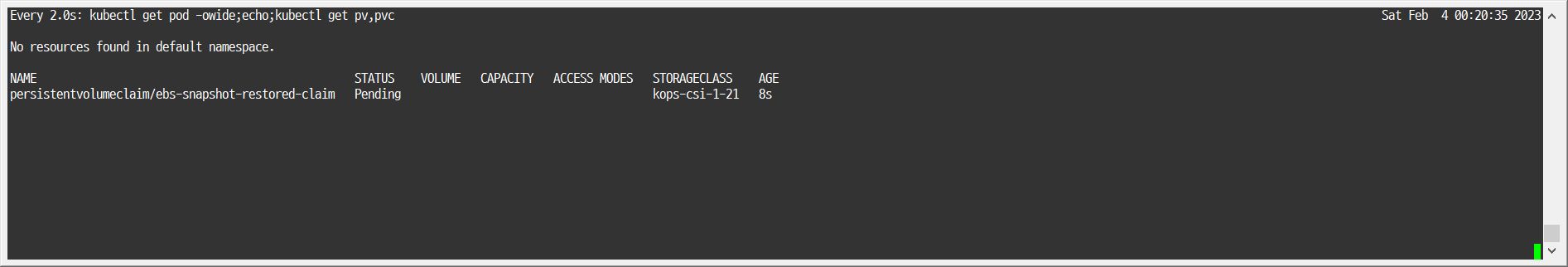

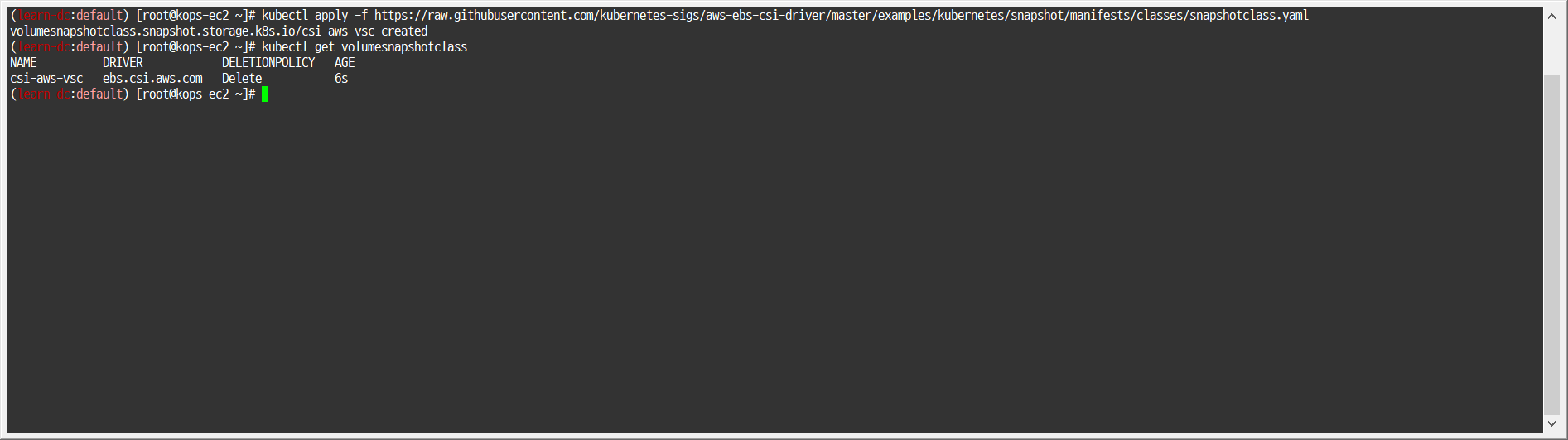

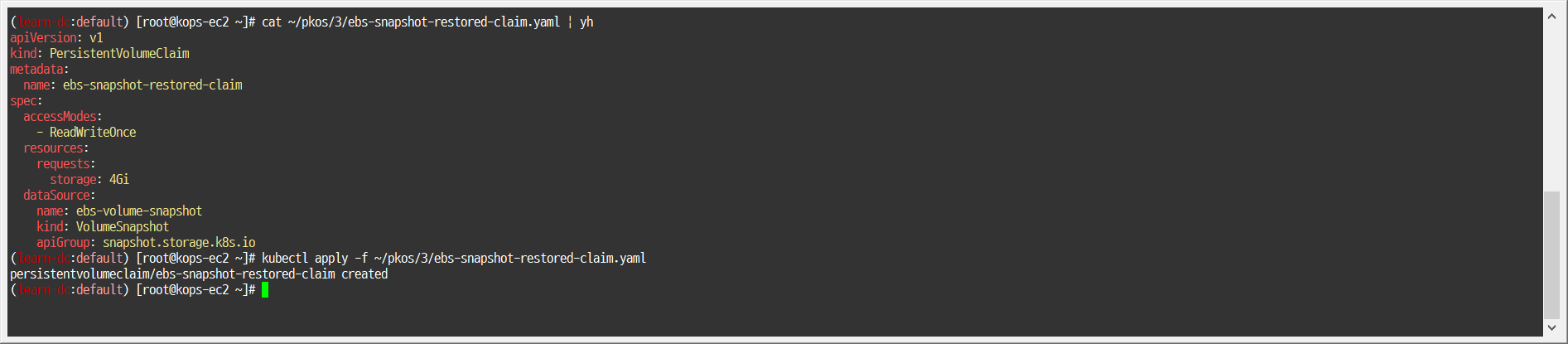

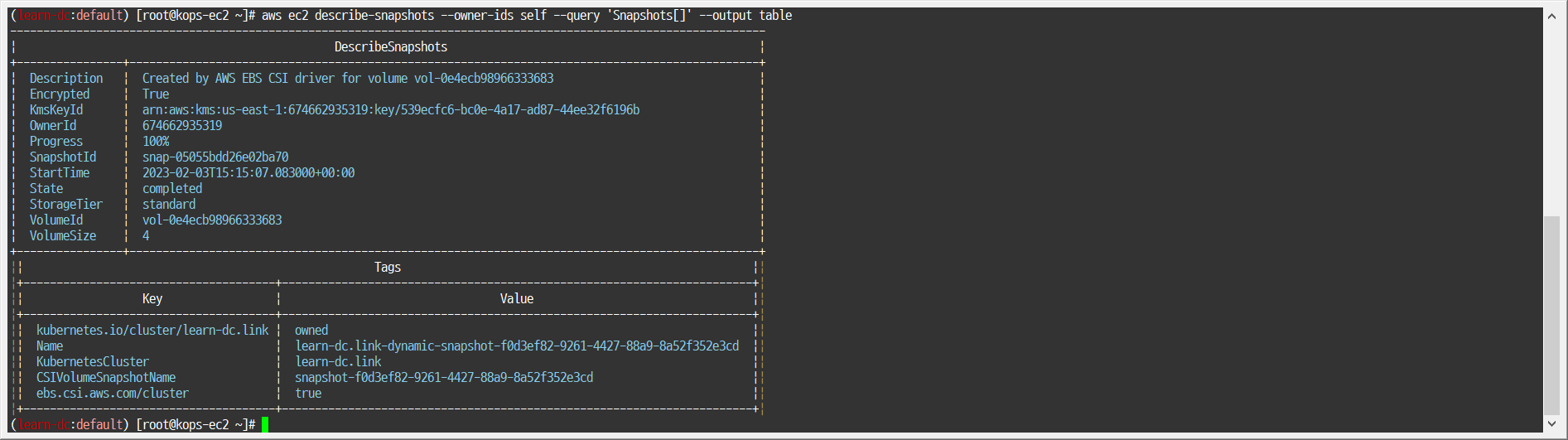

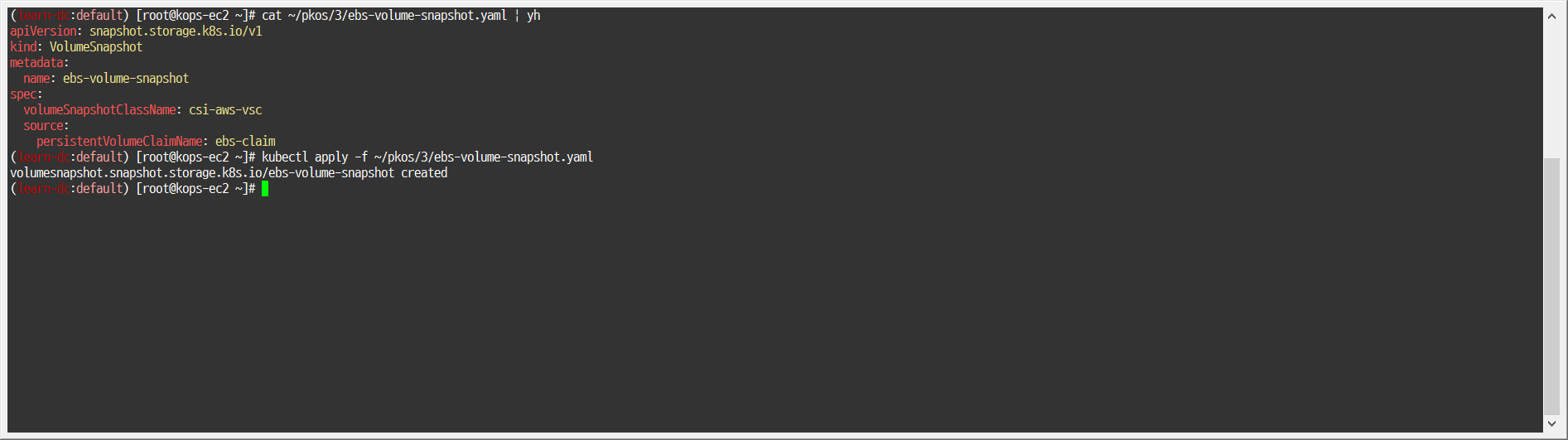

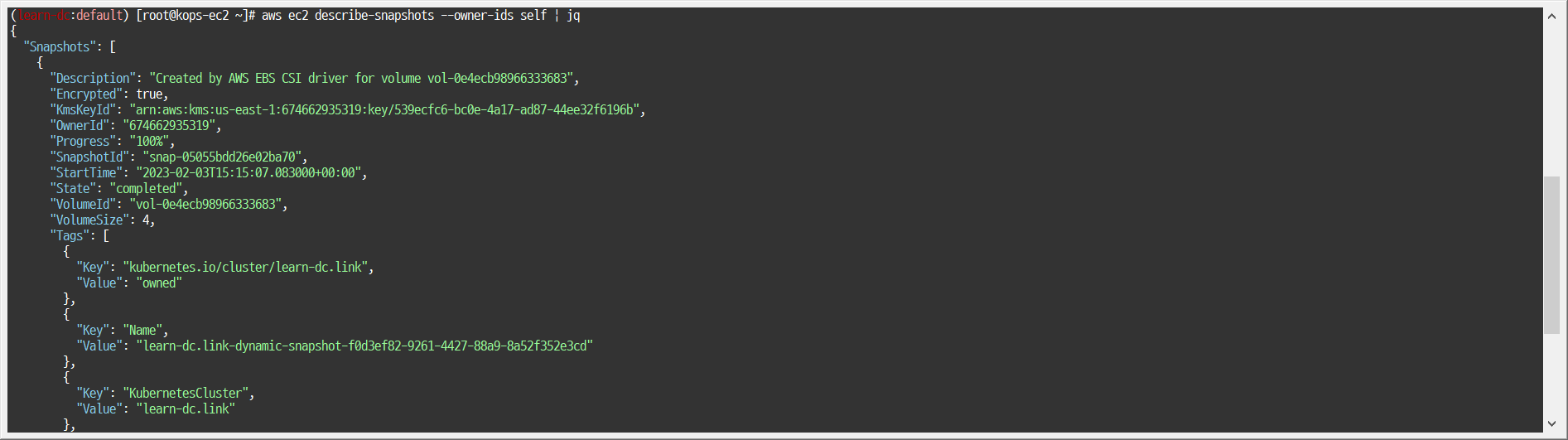

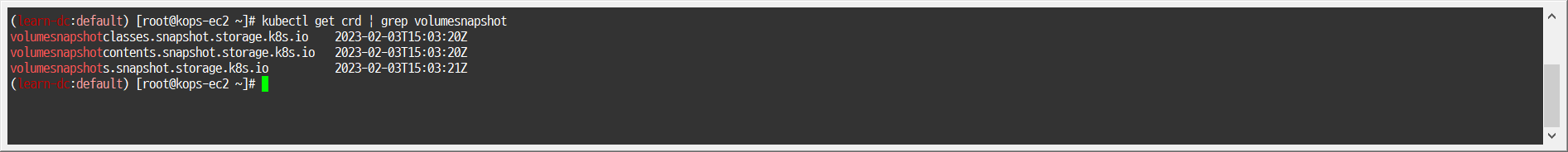

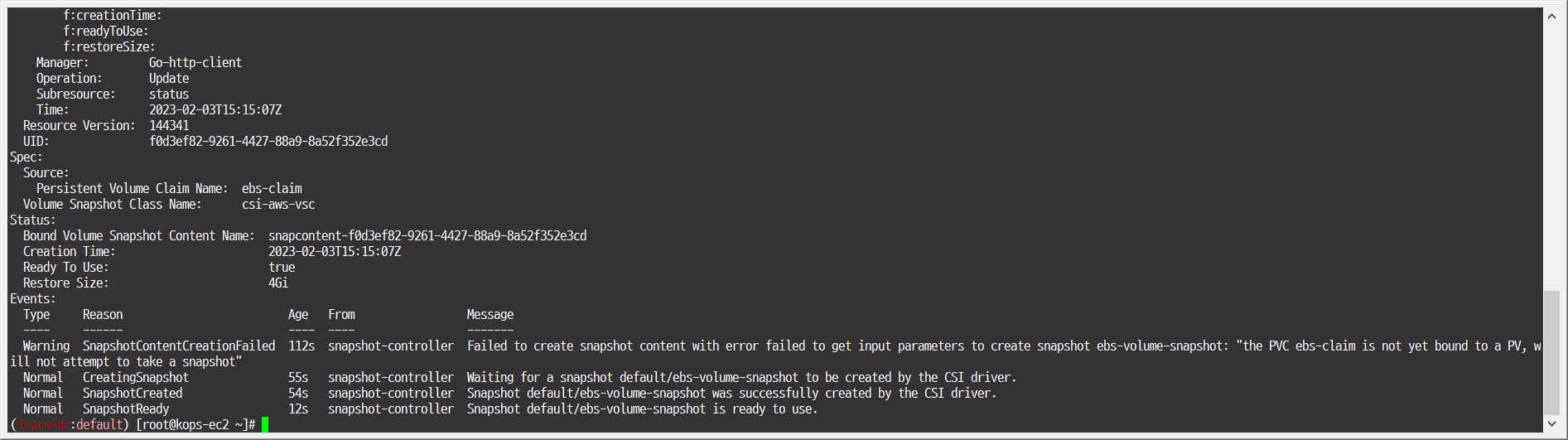

목표 : AWS Volume SnapShots 실습 후 관련 스샷 올려주세요
수행결과
- 백업
- 복구

1. 실습환경 세팅

1.1 구성 환경

사전 준비
- AWS 계정, SSH 키 페어, IAM 계정 생성 후 키, S3 버킷
전체 구성도
- 기본 구성 환경은 1주차 내용과 동일
실습 환경 내용
- CloudFormation 스택 실행 시 파라미터를 기입하면, 해당 정보가 반영되어 배포됩니다.
- VPC는 kOps 배포를 위한 EC2가 위치할 MyVPC 1개와 실제 kOps 가 배포되어 구동되는 VPC 1개로 총 2개가 생성됩니다.
- CloudFormation 에 EC2의 UserData 부분(Script 실행)으로 AWS kOps 설치를 진행합니다
- 마스터 노드 1대, 워커 노드는 기본은 2대로 구성됩니다

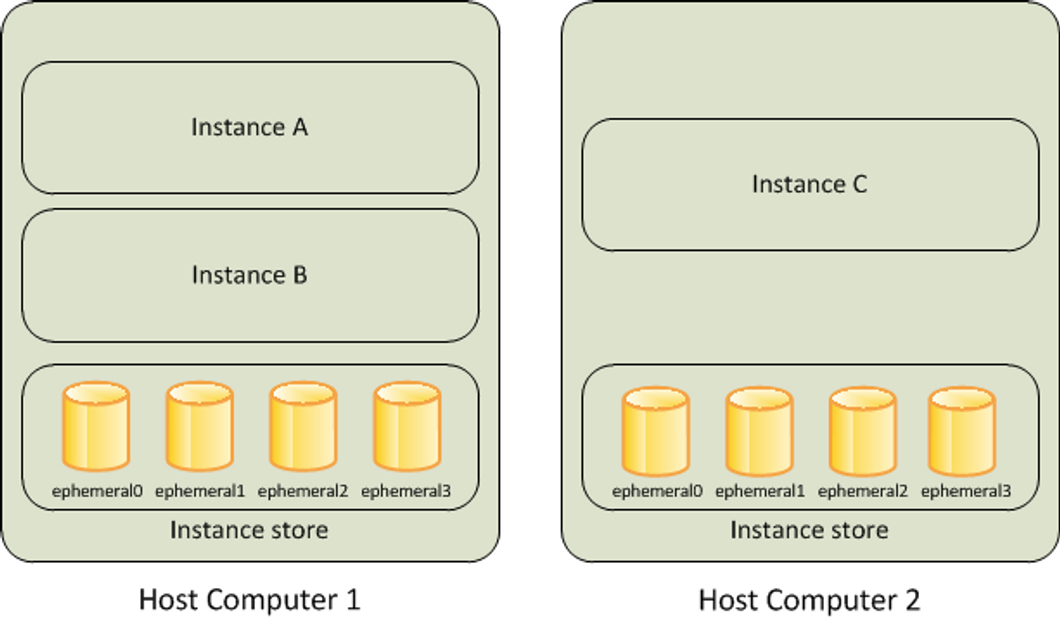

c5d.large의 EC2 인스턴스 스토어(임시 블록 스토리지) - 링크 , NVMe SSD - 링크
- 데이터 손실
  - 기본 디스크 드라이브 오류, 인스턴스가 중지됨, 인스턴스가 최대 절전 모드로 전환됨, 인스턴스가 종료됨

1.2 실습 환경

본 실습은 미국 동부(버지니아 북부) us-east-1 에서 진행됩니다.

1.2.1 S3 버킷 생성

S3 URL 접속
- https://s3.console.aws.amazon.com/s3/buckets?region=us-east-1

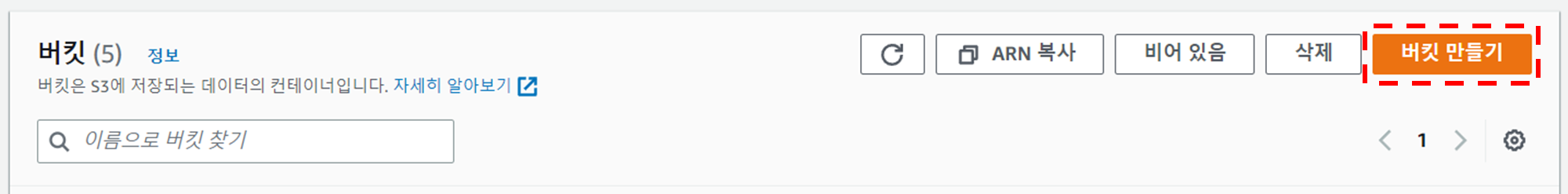

버킷 만들기 버튼 클릭

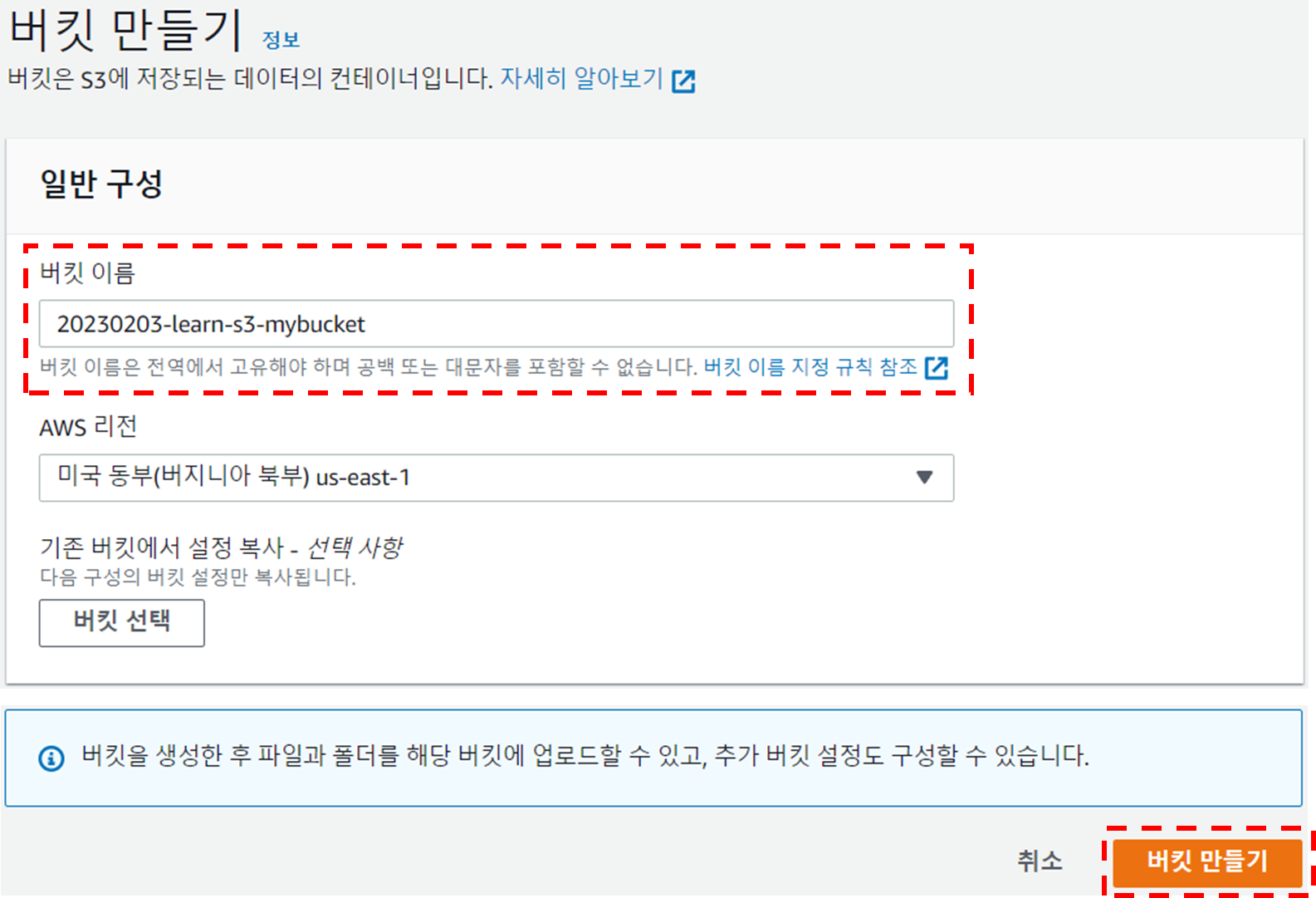

버킷 만들기
- 버킷 이름 설정 후 기본 설정 그대로 버킷 만들기 버튼 클릭
  - 버킷 이름 : 20230203-learn-s3-mybucket

1.2.2 Cloud Formation을 이용한 kOps 생성(이하 배포)

Cloud Formation URL 접속 및 스택 생성 버튼 클릭
- https://us-east-1.console.aws.amazon.com/cloudformation/home?region=us-east-1#/stacks
스택 생성 - 1단계 스택 생성
- 템플릿 소스 URL 입력 - Amazon S3 URL
  - https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/kops-oneclick.yaml
스택 생성 - 2단계 스택 세부 정보 지정
- 스택 이름
  - 스택 이름 : mkops

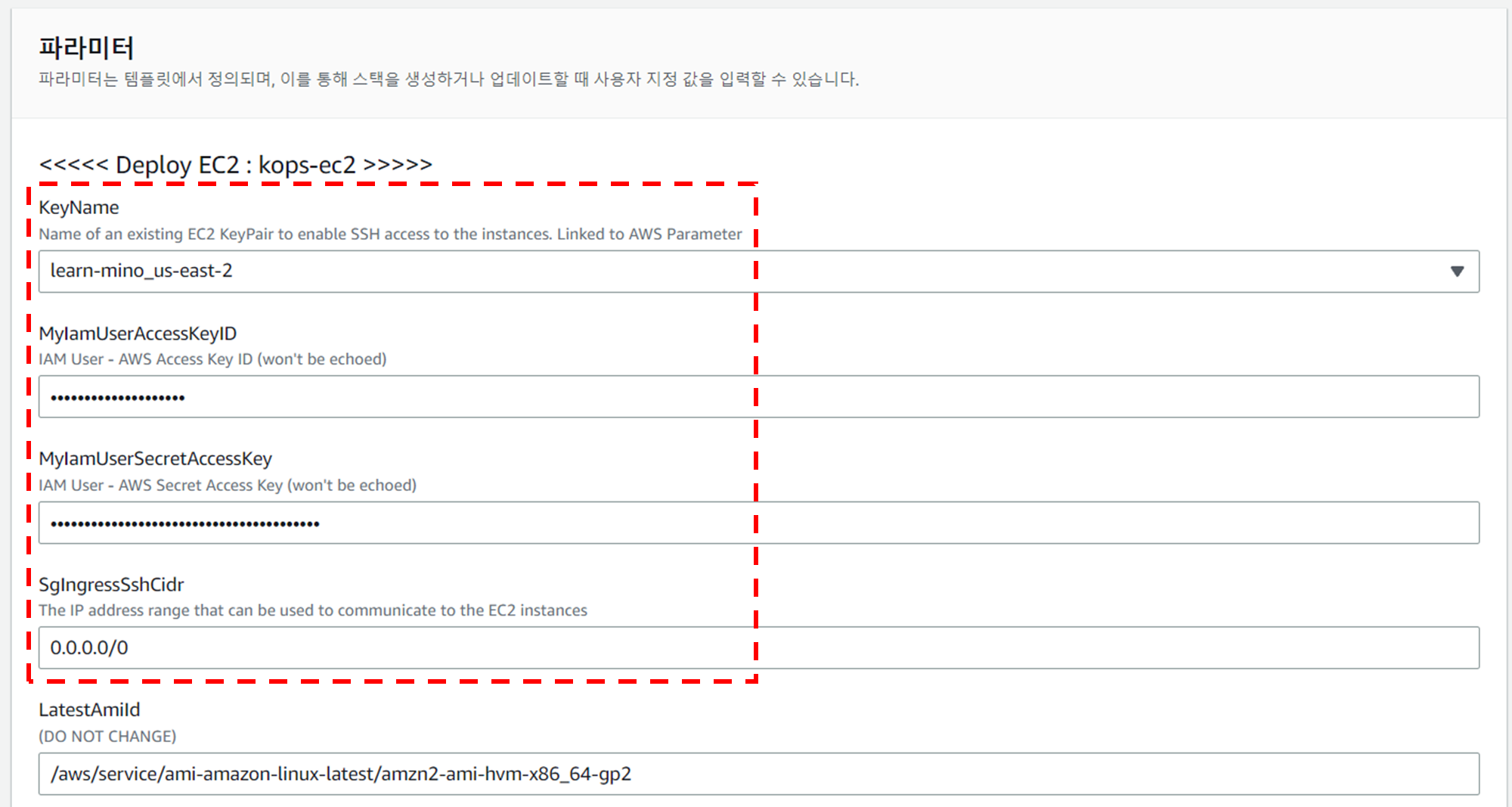

- 파라미터
  - ««< Deploy EC2 : kops-ec2 »»>
    - 설정 설명
      - KeyName : kops-ec2에 SSH 접속을 위한 SSH 키페어 선택 <- 미리 SSH 키 생성 해두자!
      - MyIamUserAccessKeyID : 관리자 수준의 권한을 가진 IAM User의 액세스 키ID 입력
      - MyIamUserSecretAccessKey : 관리자 수준의 권한을 가진 IAM User의 시크릿 키ID 입력 <- 노출되지 않게 보안 주의
      - SgIngressSshCidr : kops-ec2에 SSH 접속 가능한 IP 입력 (집 공인IP/32 입력), 보안그룹 인바운드 규칙에 반영됨
      - LatestAmiId : kops-ec2에 사용할 AMI는 아마존리눅스2 최신 버전 사용, 기본값 그대로 사용
    - 설정 내용
      - 사용자 설정 입력

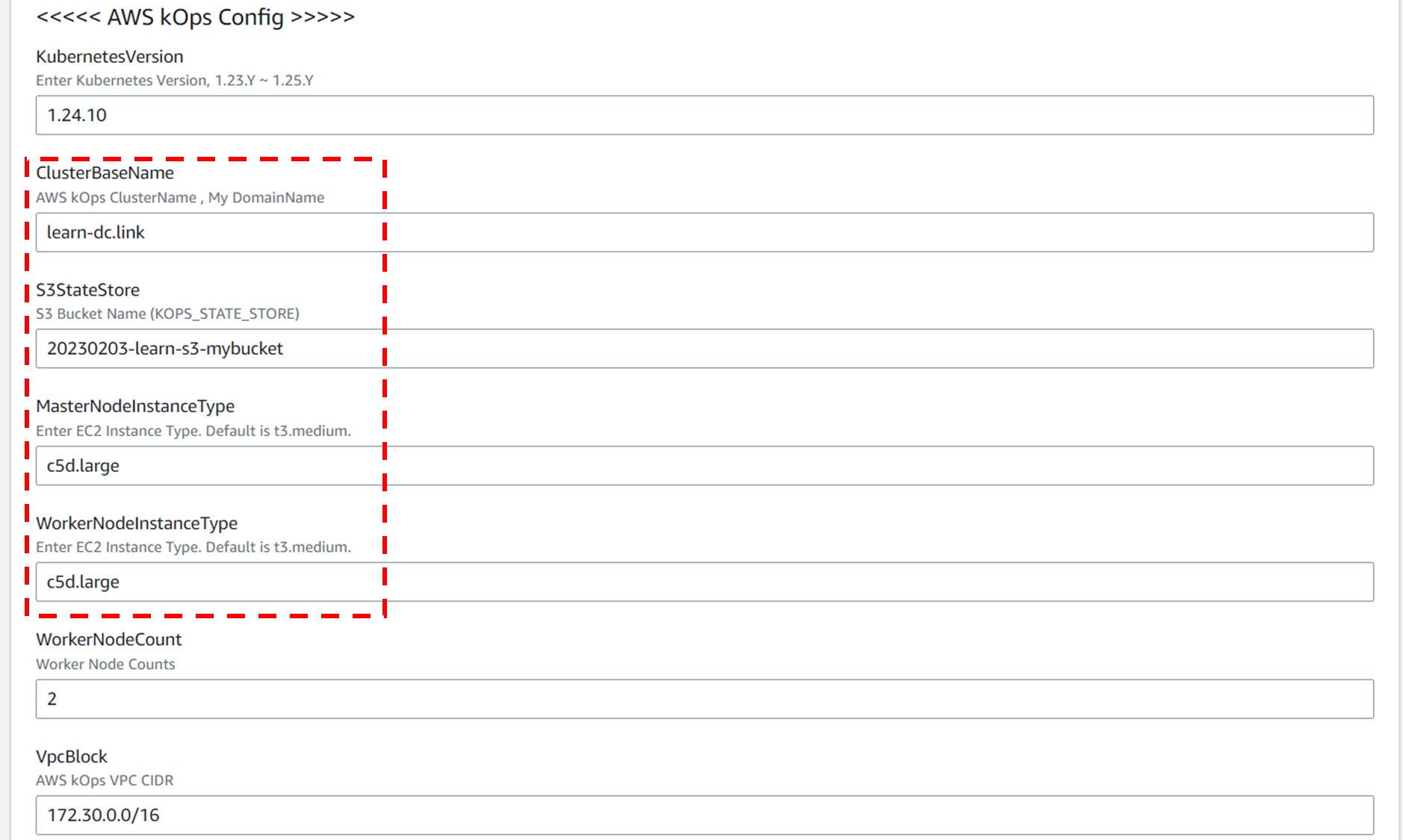

  - ««< AWS kOps Config »»>
    - 설정 설명
      - KubernetesVersion : 쿠버네티스 설치 버전 (기본 v1.24.9) ⇒ 변경 가능
      - ClusterBaseName : kOps 클러스터 이름이며, 사용하게될 도메인 이름이다. ‘퍼블릭 도메인’ or ‘프라이빗 도메인’ or ‘Gossip DNS’ 가능
      - S3StateStore : kOps 클러스터의 설정/상태 정보가 저장될 S3 버킷의 이름을 지정 ← 미리 S3 버킷을 생성 해두자!
      - MasterNodeInstanceType & WorkerNodeInstanceType: 마스터(기본 t3.medium) & 워커 노드 EC2 인스턴스의 타입 (기본 t3.medium) ⇒ 변경 가능
      - WorkerNodeCount : 워커노드의 갯수를 입력 ⇒ 변경 가능
      - VpcBlock : kOps 배포되고 동작할 VPC 네트워크 대역, 기본값 그대로 사용
    - 설정 내용
      - 다음 설정 외 기본 설정 사용

        ClusterBaseName

        learn-dc.link

        S3StateStore : 위에 생성한 버킷 명칭 입력

        20230203-learn-s3-mybucket

        MasterNodeInstanceType

        c5d.large

        WorkerNodeInstanceType

        c5d.large

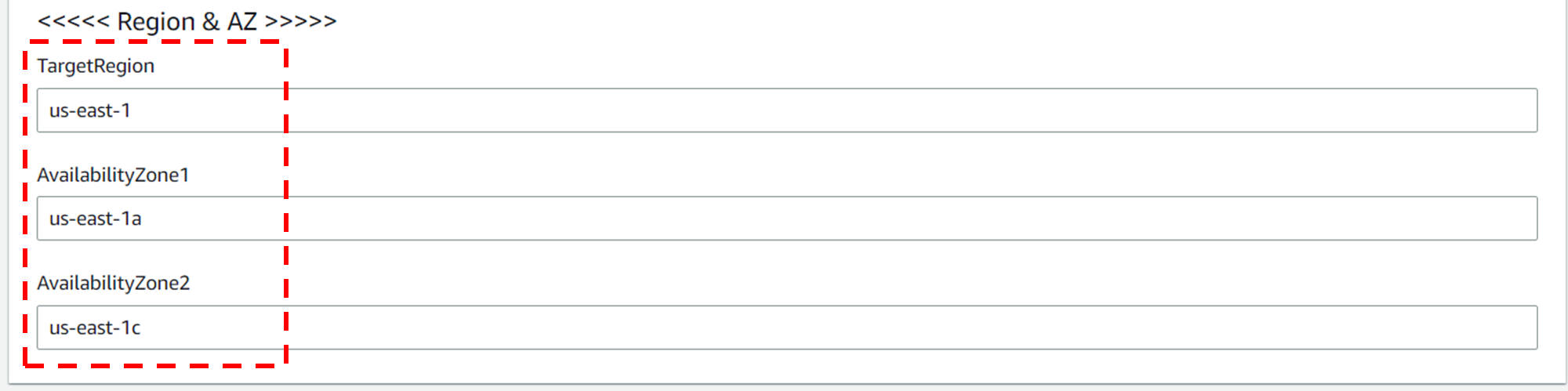

  - ««< Region AZ »»>
    - 설정 설명
      - TargetRegion : kOps를 배포할 리전
      - AvailabliltyZone1 : kOps를 배포할 리전의 가용 영역
      - AvailabliltyZone2 : kOps를 배포할 리전의 가용 영역
    - 설정 내용
      - TargetRegion : us-east-1
      - AvailabliltyZone1 : us-east-1a
      - AvailabliltyZone2 : us-east-1c
- 다음 버튼 클릭
스택 생성 - 3단계 스택 옵션
- 기본 설정 그대로 다음 버튼 클릭
스택 생성 - 4단계 mkops 검토

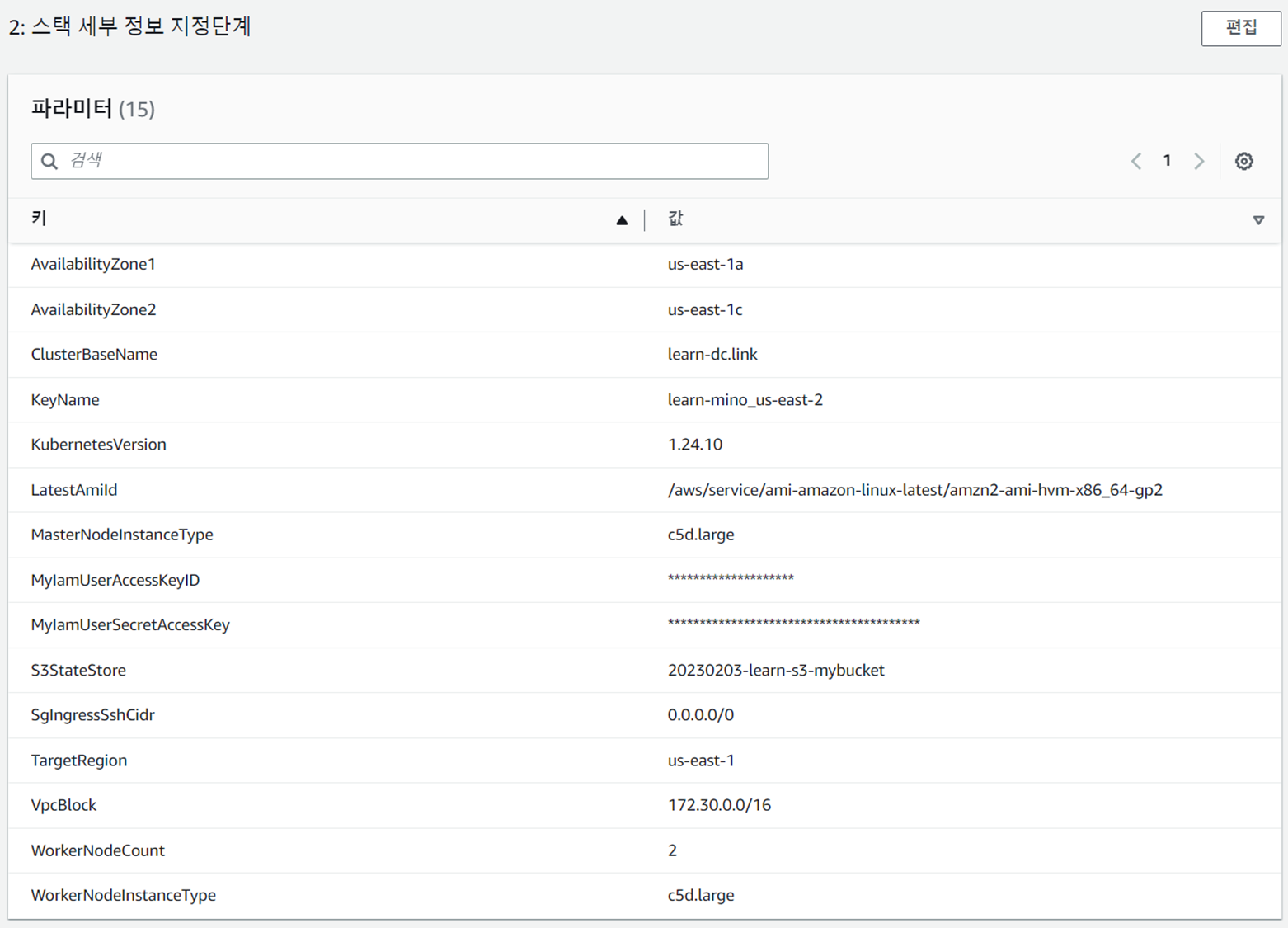

- 스택 파라미터 설정 확인
- 기본 설정 그대로 전송 버튼 클릭

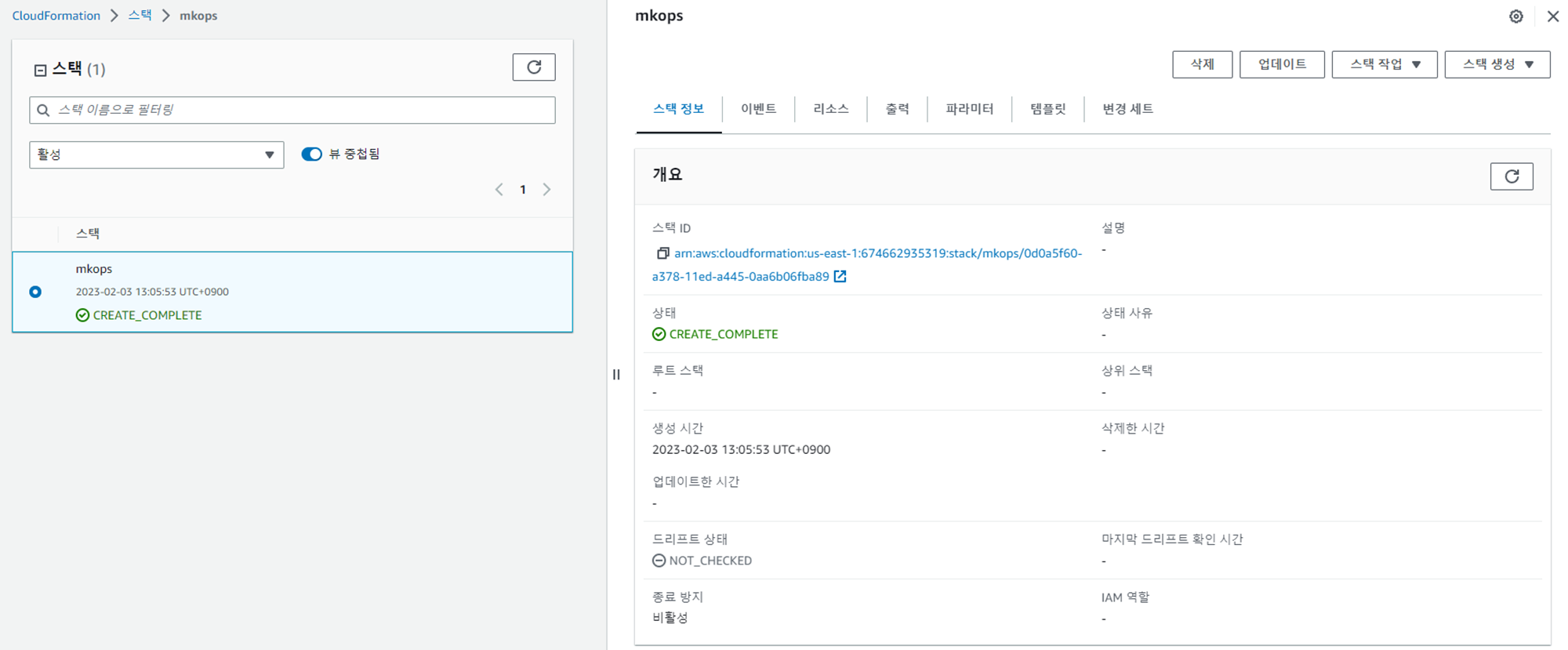

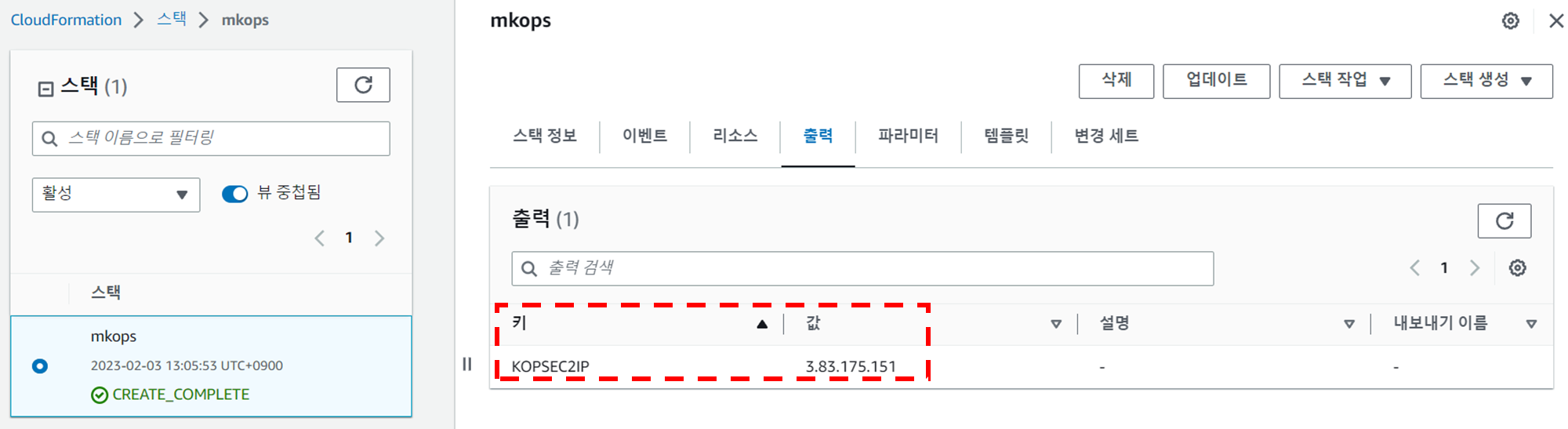

스택 생성 확인 및 접속 IP 확인
- 스택 생성 확인
- 접속 IP 확인
  - KOPSEC2IP : 3.83.175.151

1.2.3 배포 확인

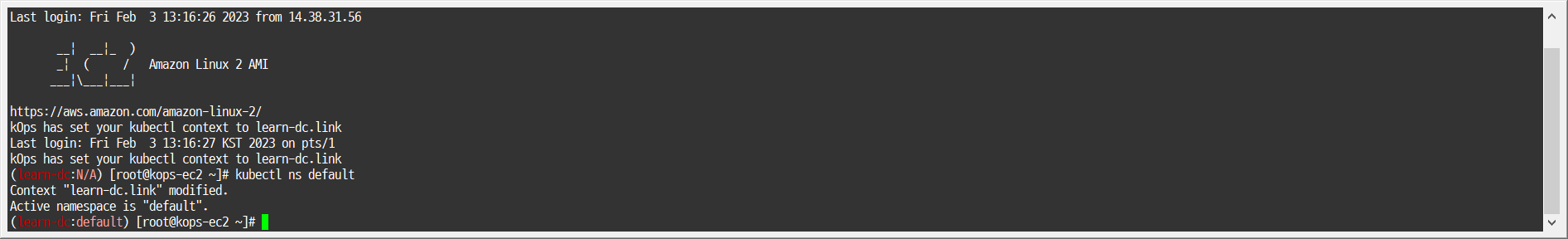

default NS 진입
- 1

  kubectl ns default

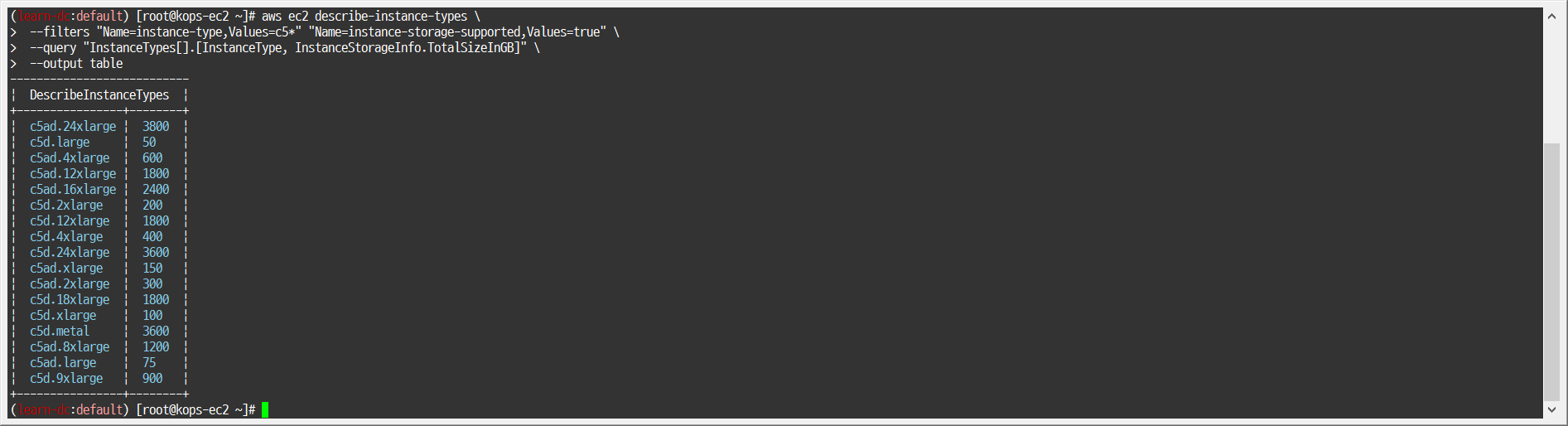

인스턴스 스토어 볼륨이 있는 c5 모든 타입의 스토리지 크기

1
2
3
4


aws ec2 describe-instance-types \
 --filters "Name=instance-type,Values=c5*" "Name=instance-storage-supported,Values=true" \
 --query "InstanceTypes[].[InstanceType, InstanceStorageInfo.TotalSizeInGB]" \
 --output table

워커 노드 Public IP 확인

1

aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value}" --filters Name=instance-state-name,Values=running --output table

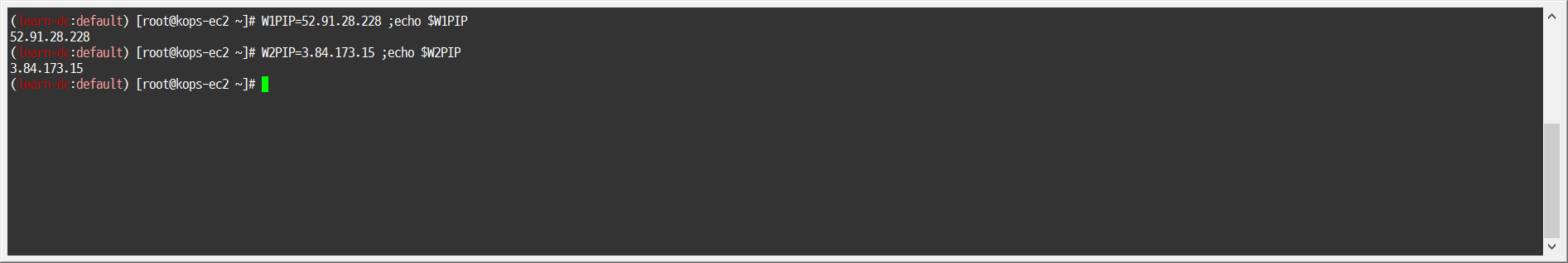

워커 노드 Public IP 변수 지정

1
2
3
4


# W1PIP=<워커 노드 1 Public IP>
# W2PIP=<워커 노드 2 Public IP>
W1PIP=52.91.28.228 ;echo $W1PIP
W2PIP=3.84.173.15 ;echo $W2PIP

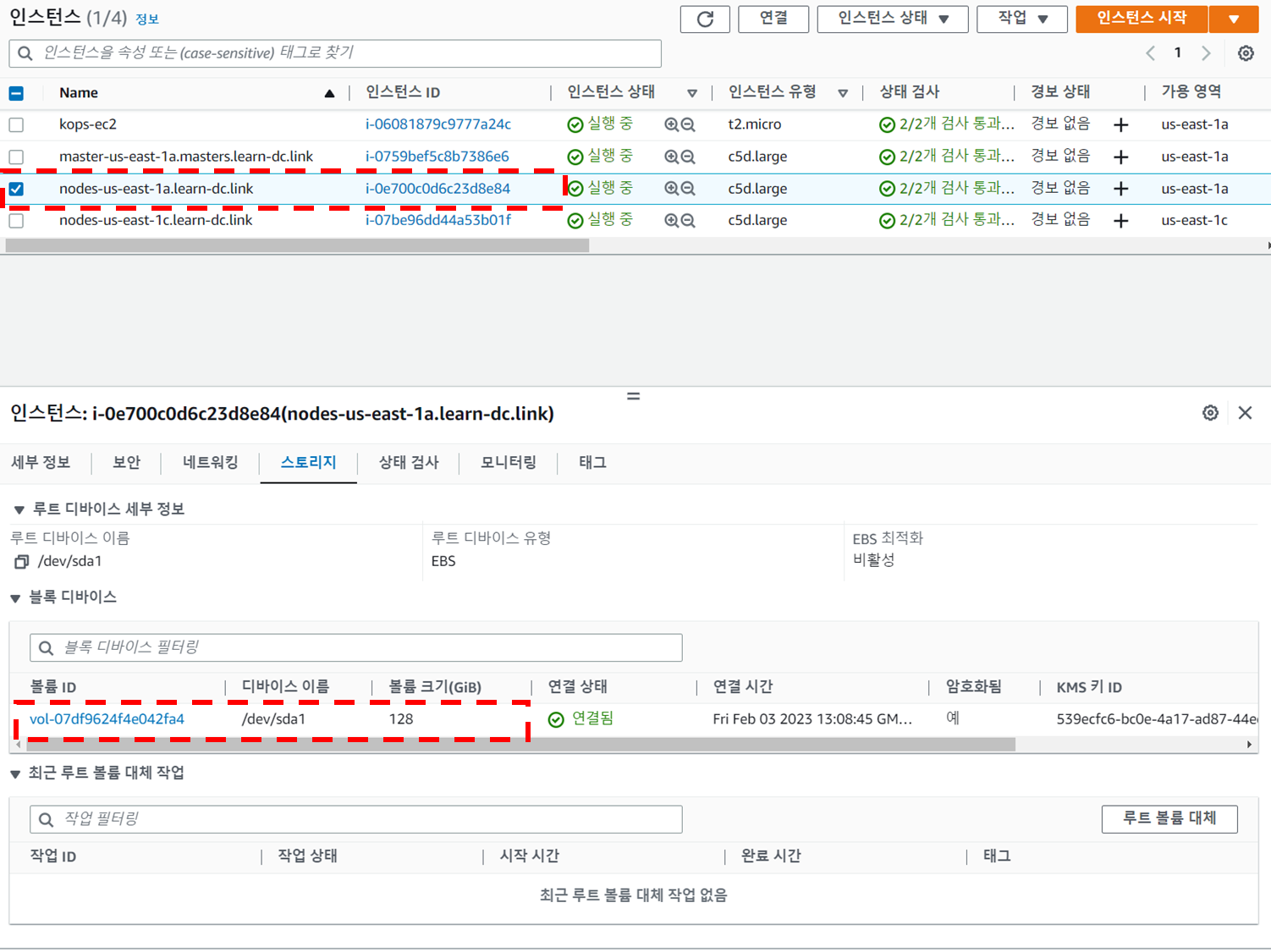

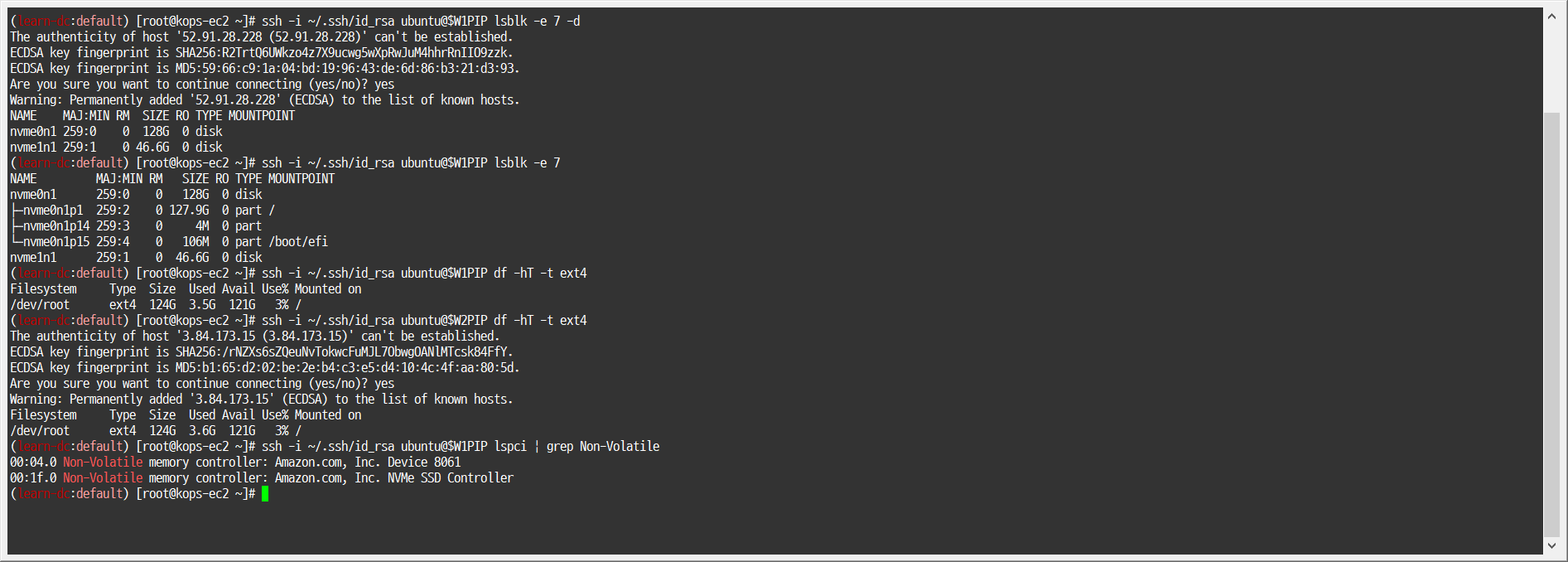

워커 노드 스토리지 확인 : NVMe SSD 인스턴스 스토어 볼륨 확인

1
2
3
4
5


ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP lsblk -e 7 -d
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP lsblk -e 7
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP df -hT -t ext4
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP df -hT -t ext4
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP lspci | grep Non-Volatile

파일시스템 생성 및 /data 마운트

1
2
3
4
5
6
7
8
9


ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP sudo mkfs -t xfs /dev/nvme1n1
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP sudo mkdir /data
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP sudo mount /dev/nvme1n1 /data
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP df -hT -t ext4 -t xfs

ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP sudo mkfs -t xfs /dev/nvme1n1
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP sudo mkdir /data
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP sudo mount /dev/nvme1n1 /data
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP df -hT -t ext4 -t xfs

인스턴스 스토어는 스토리지 정보에 출력되지는 않는다
(참고) 재부팅 후에도 연결된 볼륨을 자동으로 탑재
- https://docs.aws.amazon.com/ko_kr/AWSEC2/latest/UserGuide/ebs-using-volumes.html#ebs-mount-after-reboot

2. Ingress

2.1 k8s Ingress

Ingress 소개
- 클러스터 내부의 서비스(ClusterIP, NodePort, Loadbalancer)를 외부로 노출(HTTP/HTTPS) - Web Proxy 역할

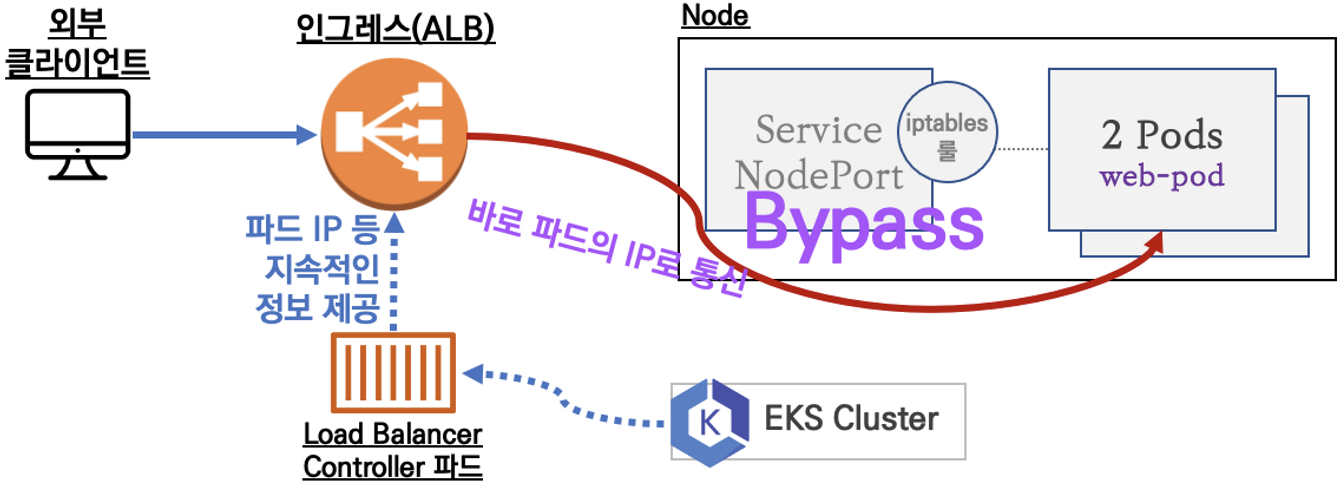

AWS Load Balancer Controller + Ingress (ALB) IP 모드 동작
- 그림처럼 EKS Cluster 는 없고, AWS kOps 클러스터가 배포되어 있음

2.2 EC2 instance profiles 설정 및 aWS LoadBalancer 배포 & ExternalDNS 설치 및 배포

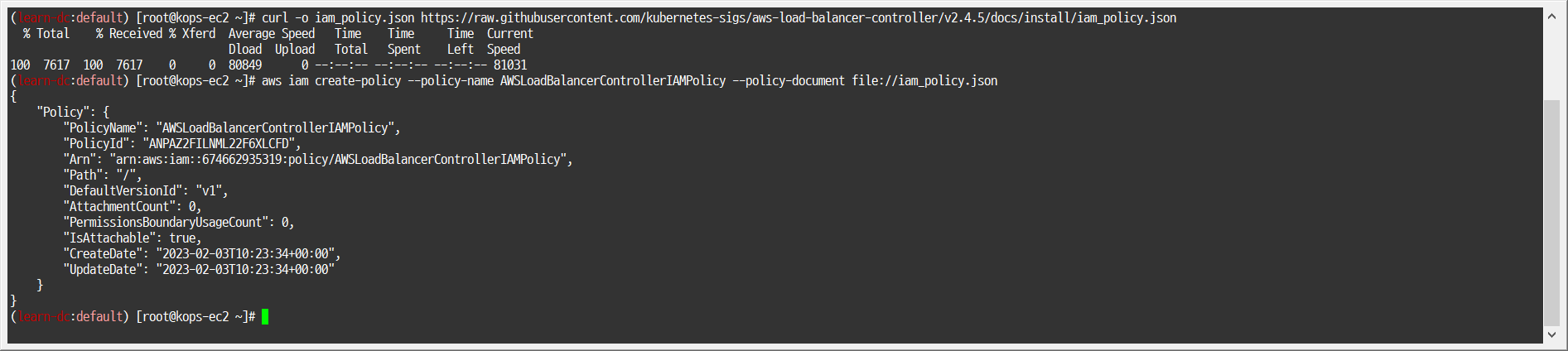

마스터/워커 노드에 EC2 IAM Role 에 Policy (AWSLoadBalancerControllerIAMPolicy) 추가

1
2


curl -o iam_policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.4.5/docs/install/iam_policy.json
aws iam create-policy --policy-name AWSLoadBalancerControllerIAMPolicy --policy-document file://iam_policy.json

EC2 instance profiles 에 IAM Policy 추가(attach)

1
2


aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME

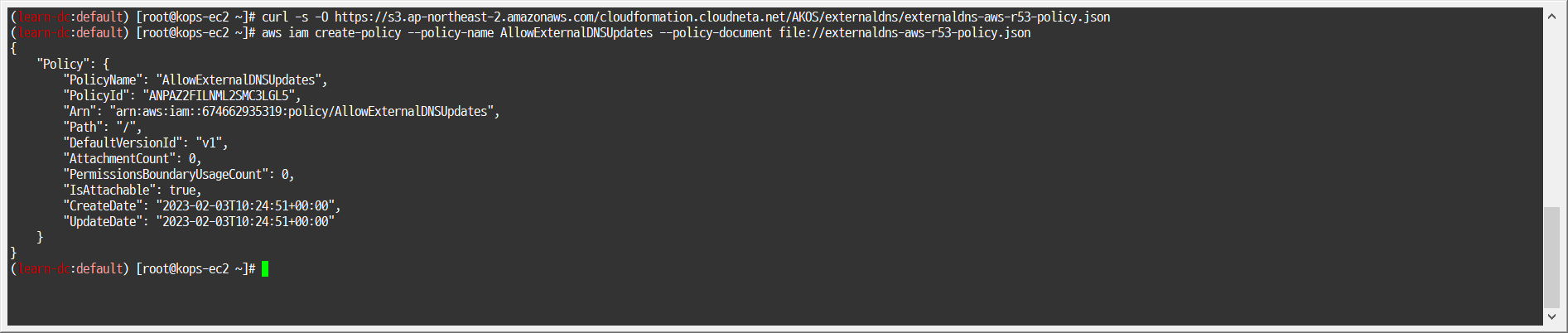

IAM Policy 정책 생성 : 2주차에서 IAM Policy 를 미리 만들어두었으니 Skip

1
2


curl -s -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/AKOS/externaldns/externaldns-aws-r53-policy.json
aws iam create-policy --policy-name AllowExternalDNSUpdates --policy-document file://externaldns-aws-r53-policy.json

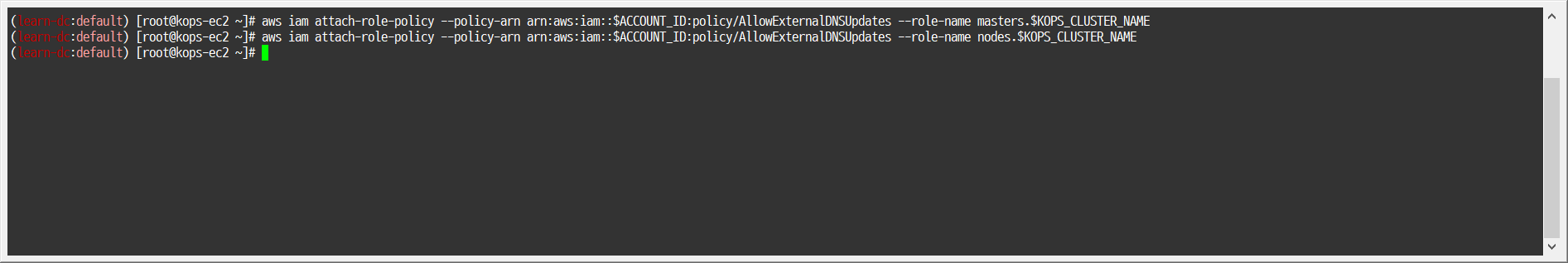

EC2 instance profiles 에 IAM Policy 추가(attach)

1
2


aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name nodes.$KOPS_CLUSTER_NAME

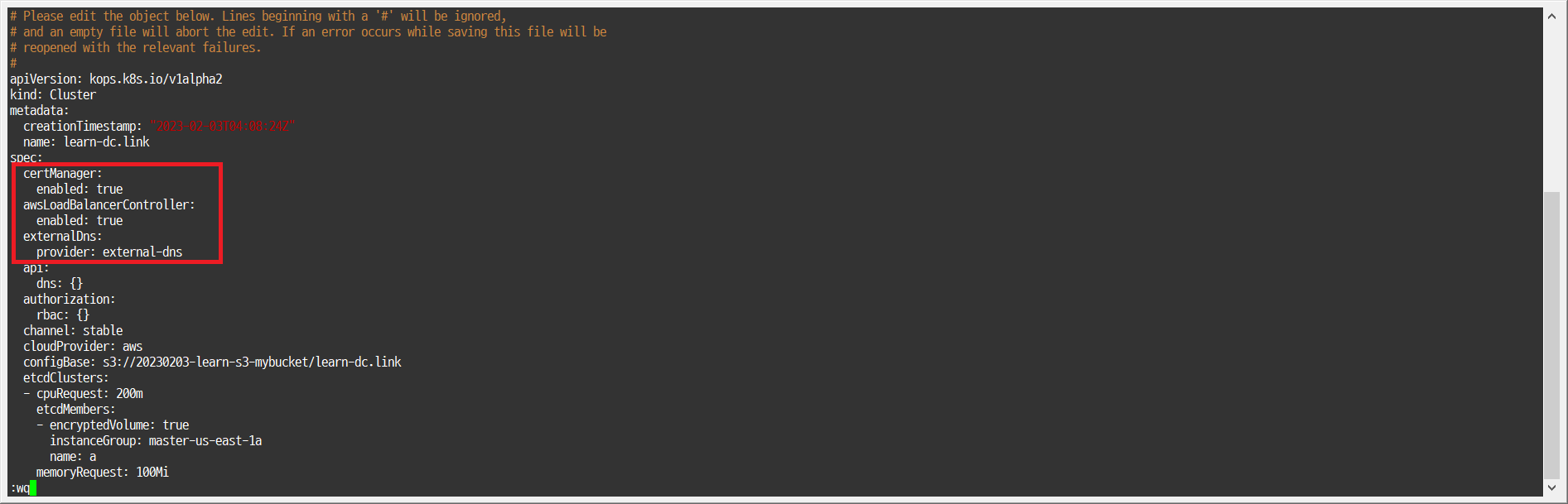

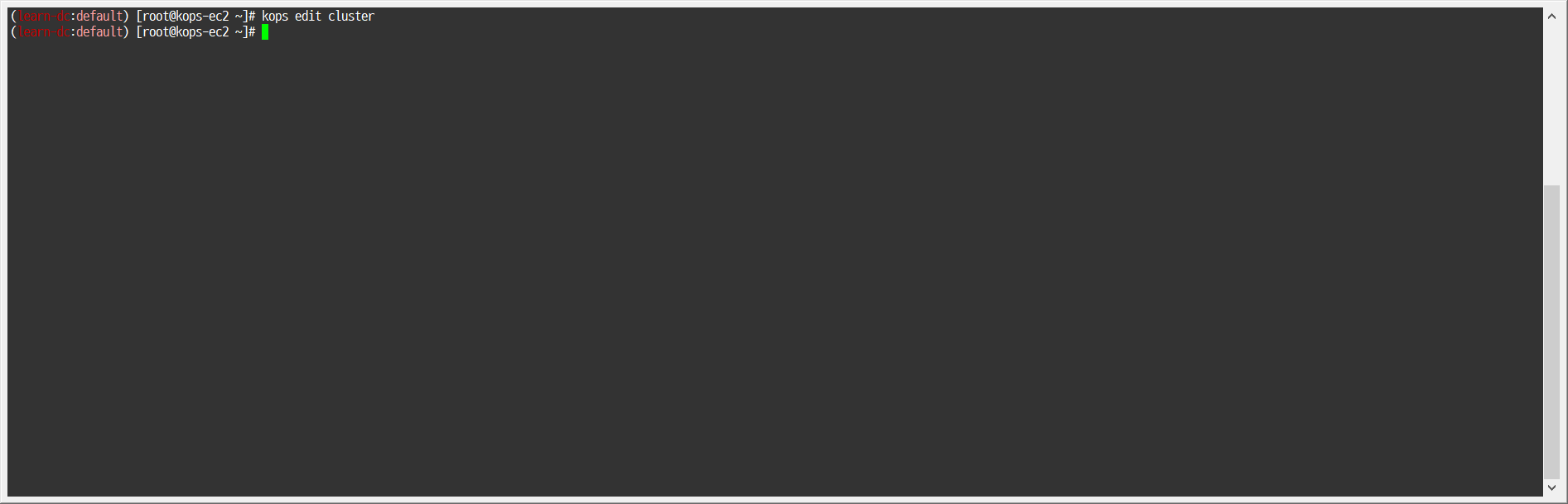

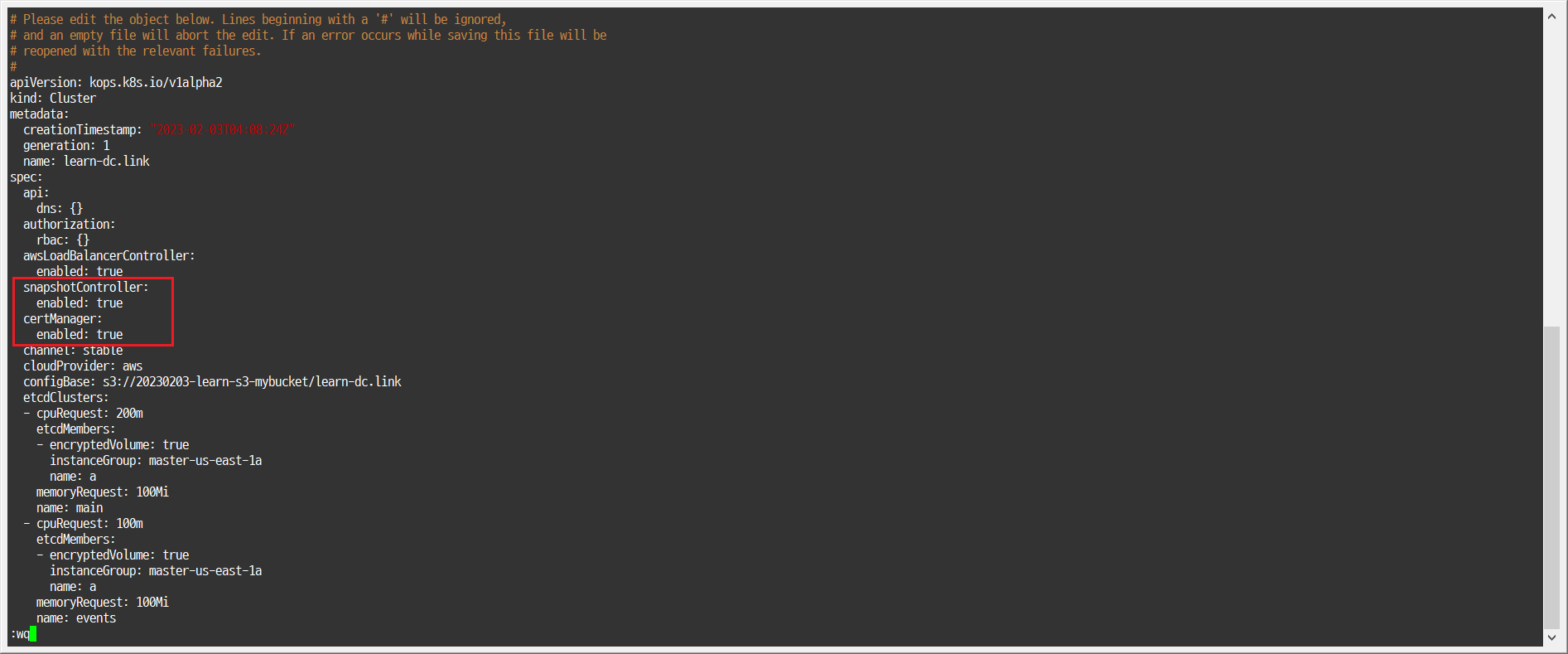

kOps 클러스터 편집 : 아래 내용 추가

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

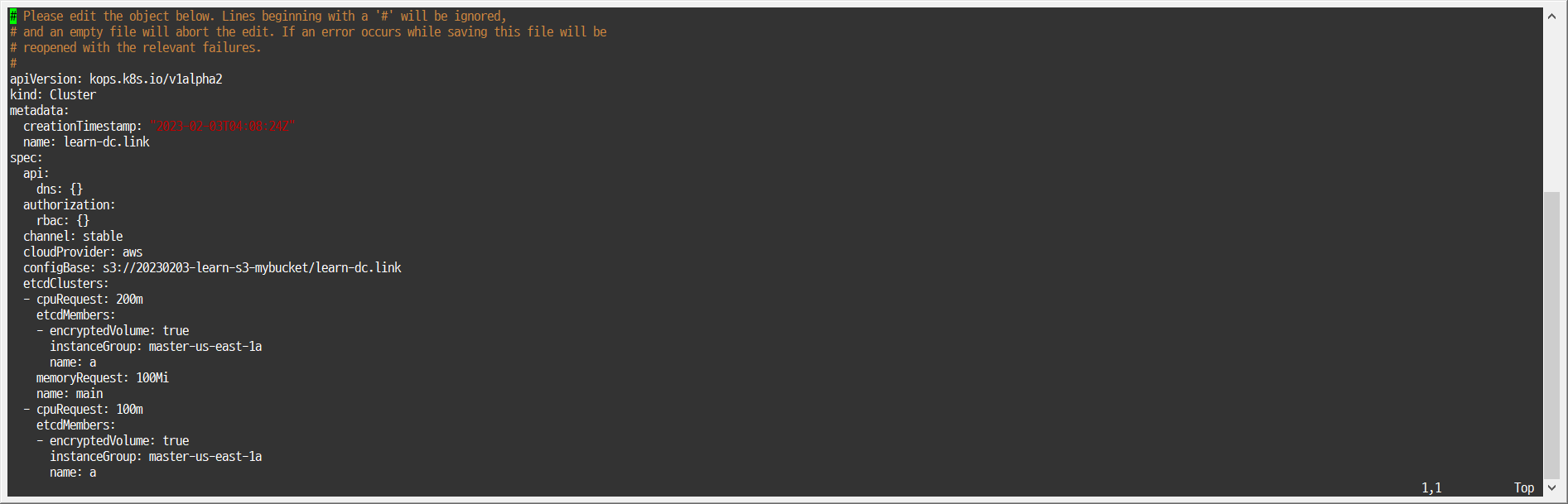

kops edit cluster

# -----
# spec:
#   certManager:
#     enabled: true
#   awsLoadBalancerController:
#     enabled: true
#   externalDns:
#     provider: external-dns
# -----

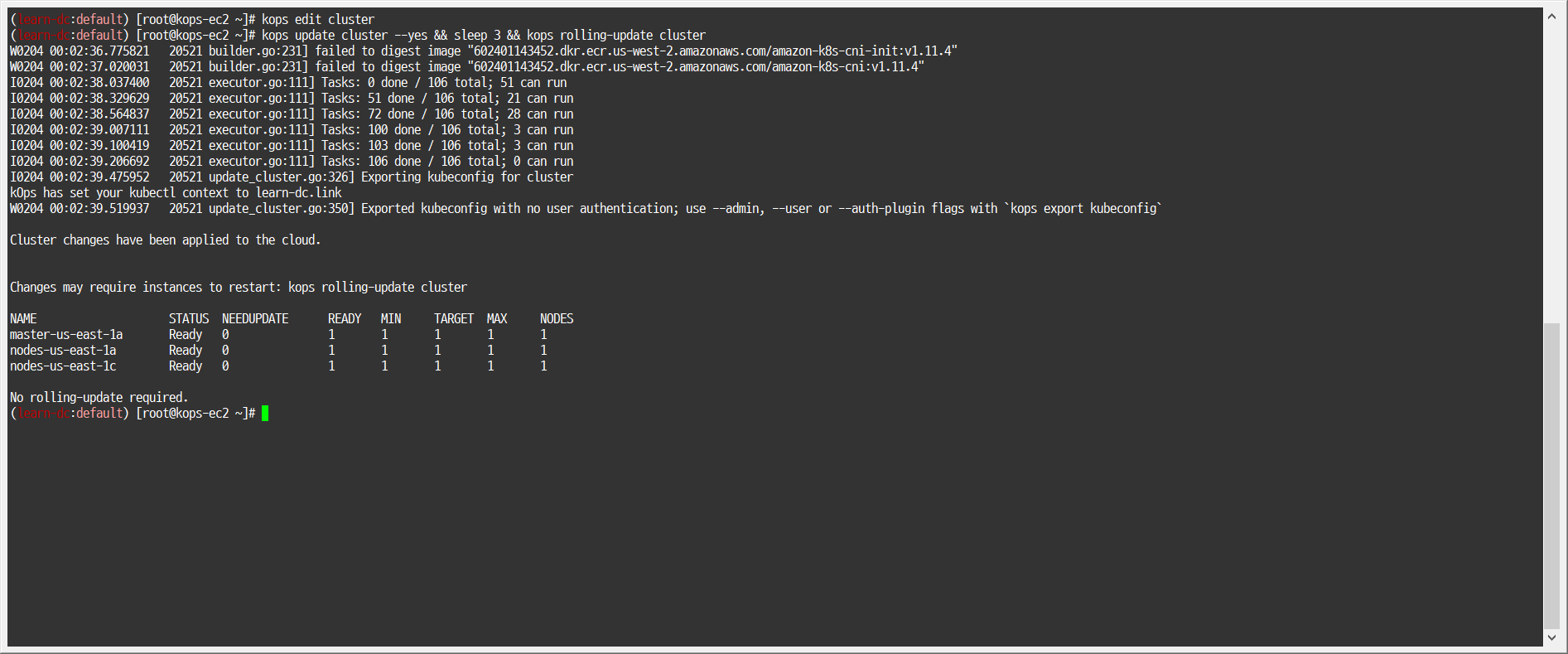

업데이트 적용

1

kops update cluster --yes && echo && sleep 3 && kops rolling-update cluster

2.3 서비스/파드 배포 테스트 with Ingress(ALB)

게임 파드와 Service, Ingress 배포

1
2


cat ~/pkos/3/ingress1.yaml | yh
kubectl apply -f ~/pkos/3/ingress1.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63


# cat ~/pkos/3/ingress1.yaml | yh
apiVersion: v1
kind: Namespace
metadata:
  name: game-2048
---
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: game-2048
  name: deployment-2048
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: app-2048
  replicas: 2
  template:
    metadata:
      labels:
        app.kubernetes.io/name: app-2048
    spec:
      containers:
      - image: public.ecr.aws/l6m2t8p7/docker-2048:latest
        imagePullPolicy: Always
        name: app-2048
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  namespace: game-2048
  name: service-2048
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  type: NodePort
  selector:
    app.kubernetes.io/name: app-2048
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: game-2048
  name: ingress-2048
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
spec:
  ingressClassName: alb
  rules:
    - http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: service-2048
              port:
                number: 80

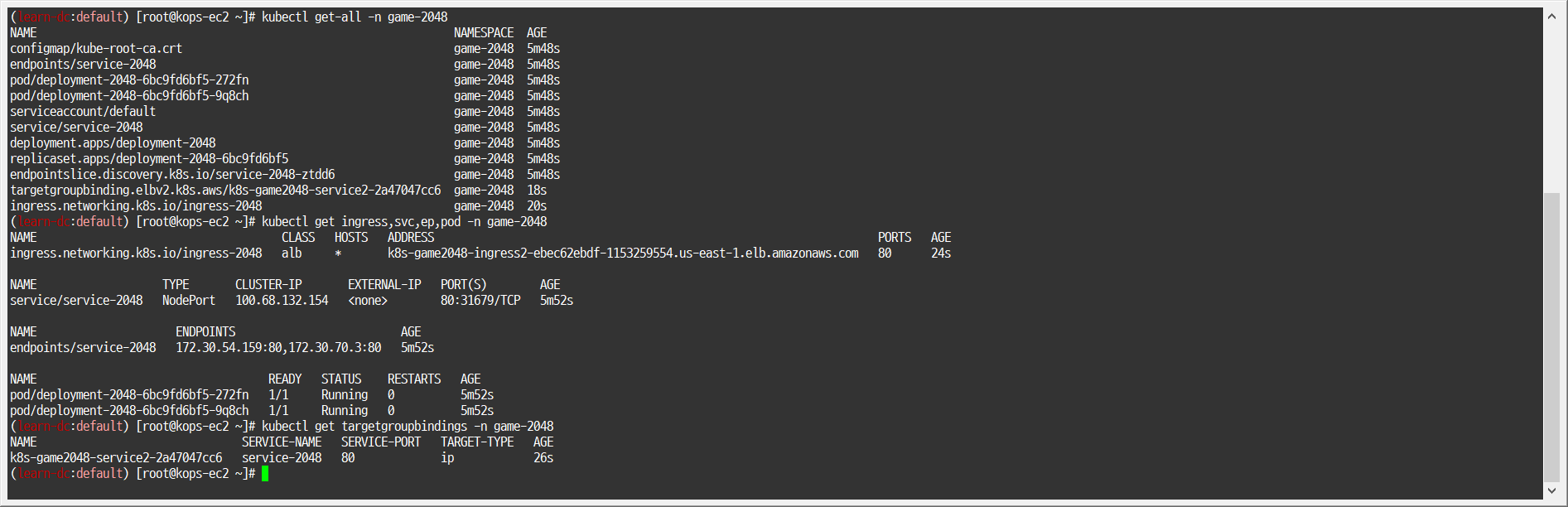

생성 확인

1
2
3


kubectl get-all -n game-2048
kubectl get ingress,svc,ep,pod -n game-2048
kubectl get targetgroupbindings -n game-2048

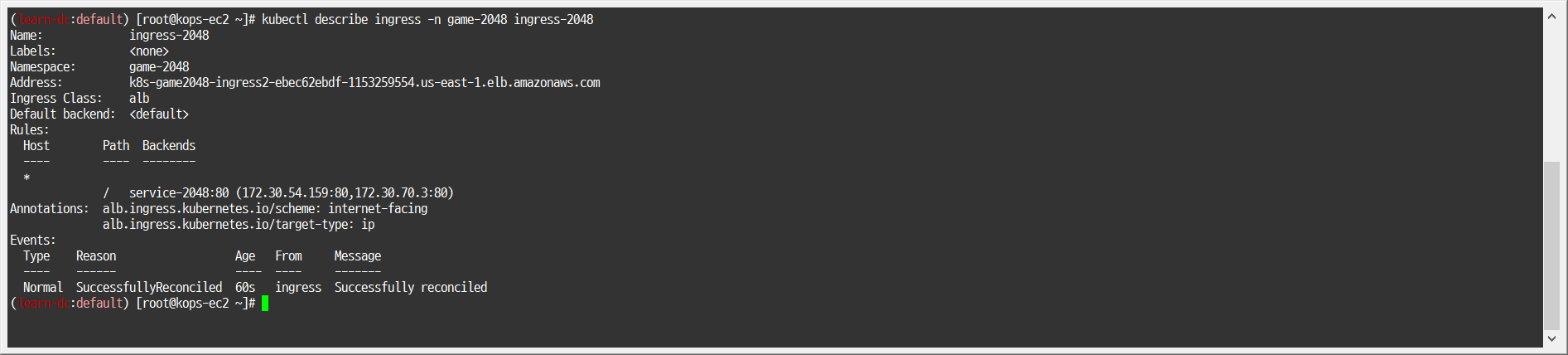

Ingress 확인

1

kubectl describe ingress -n game-2048 ingress-2048

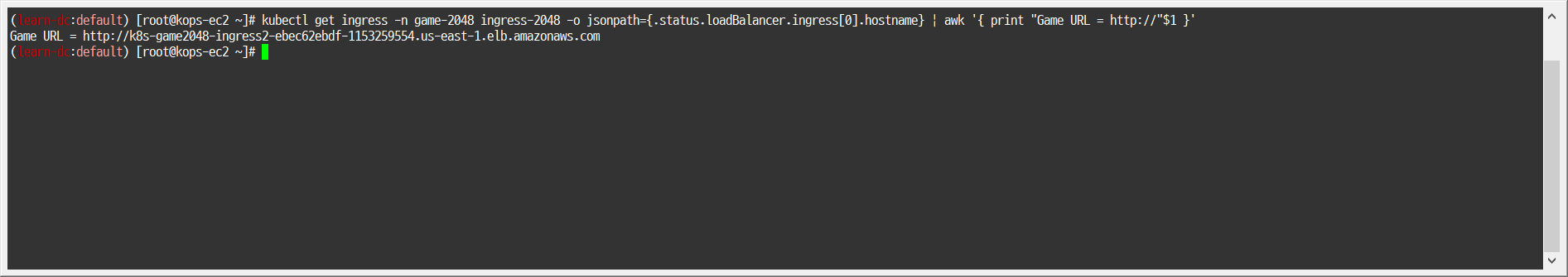

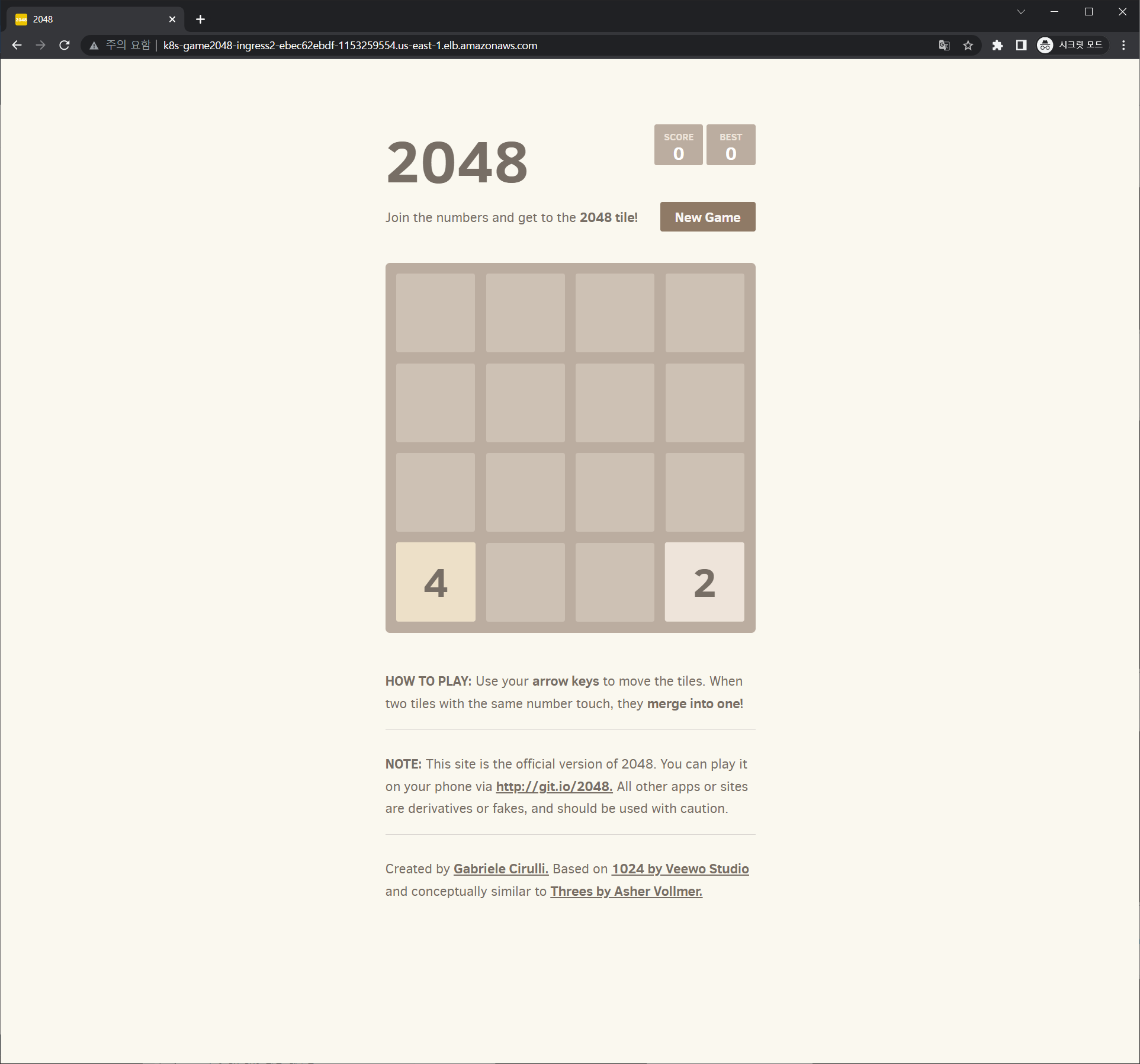

게임 접속 : ALB 주소로 웹 접속

1

kubectl get ingress -n game-2048 ingress-2048 -o jsonpath={.status.loadBalancer.ingress[0].hostname} | awk '{ print "Game URL = http://"$1 }'

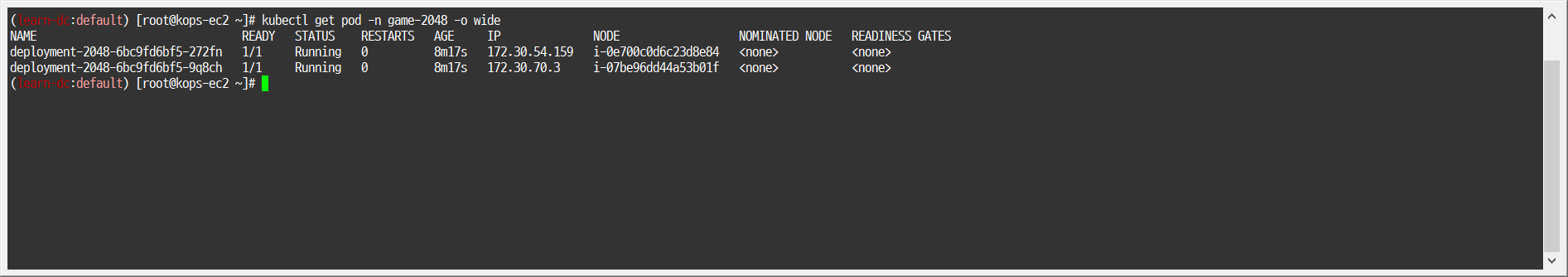

파드 IP 확인
- 1

  kubectl get pod -n game-2048 -o wide

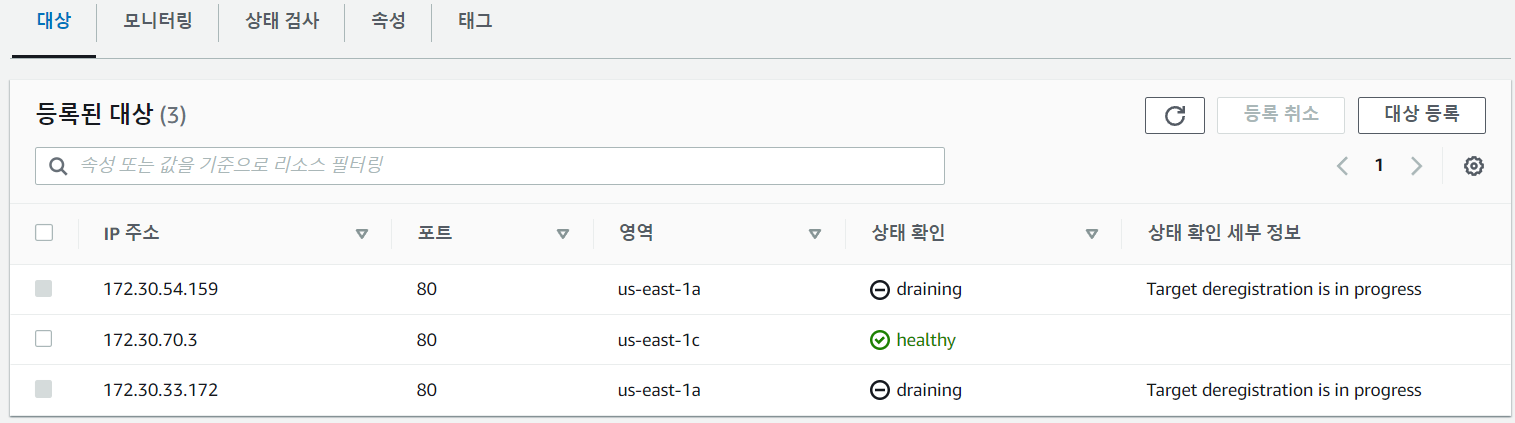

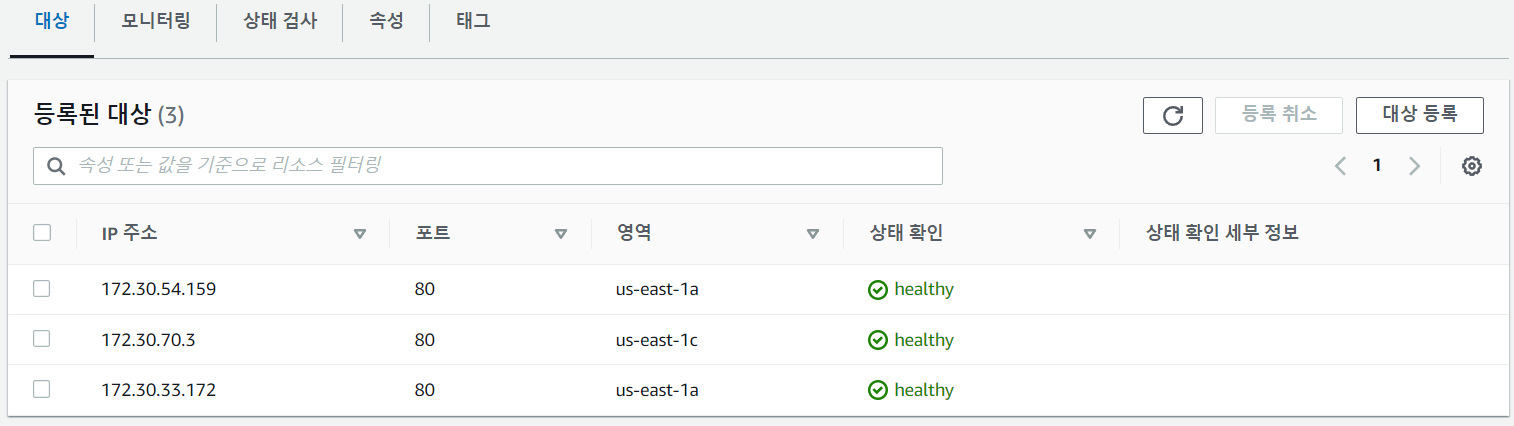

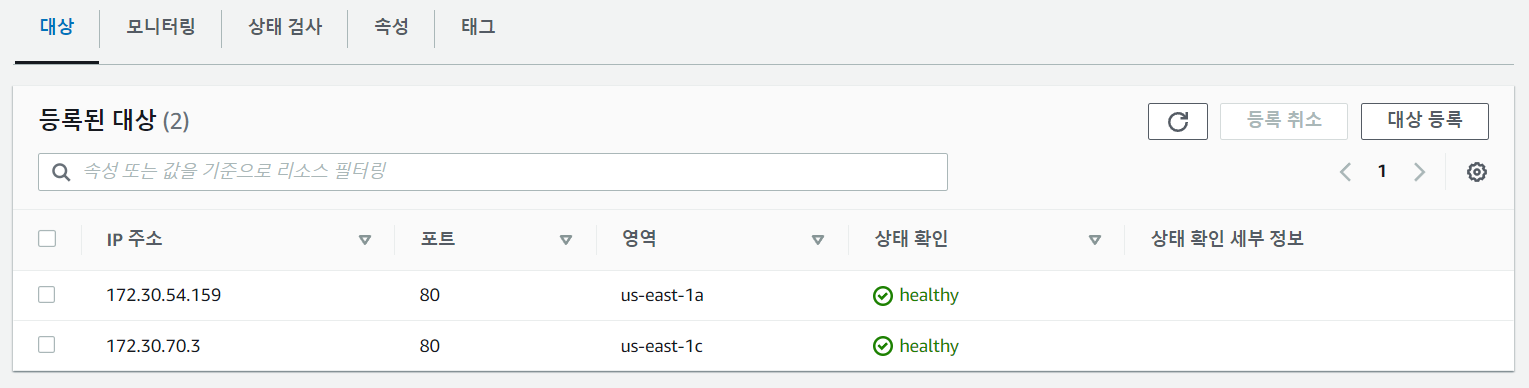

ALB 대상 그룹에 등록된 대상 확인 : ALB에서 파드 IP로 직접 전달

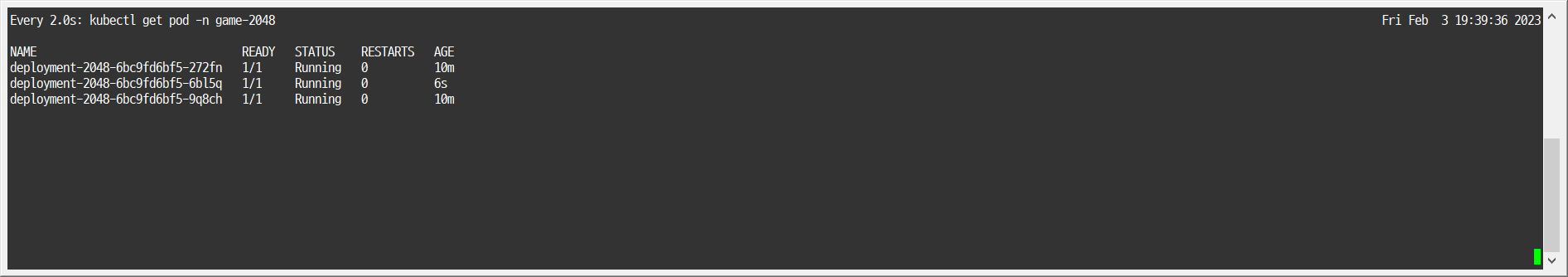

파드 3개로 증가

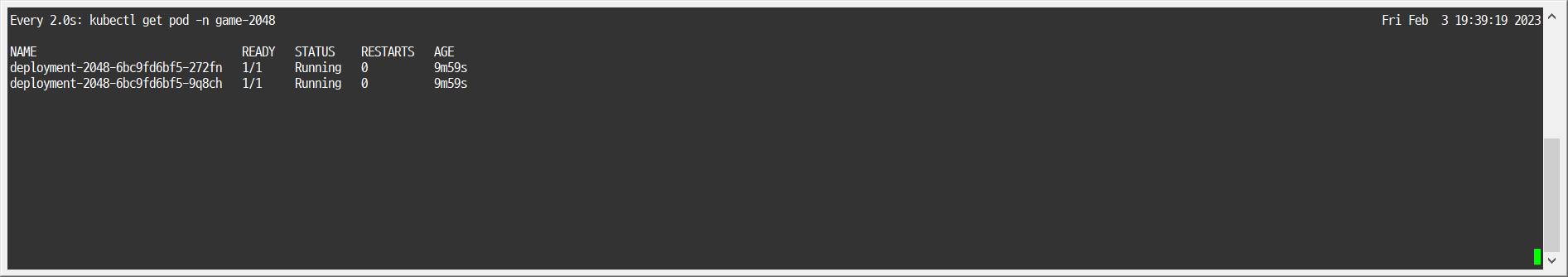

터미널1
- 1

  watch kubectl get pod -n game-2048

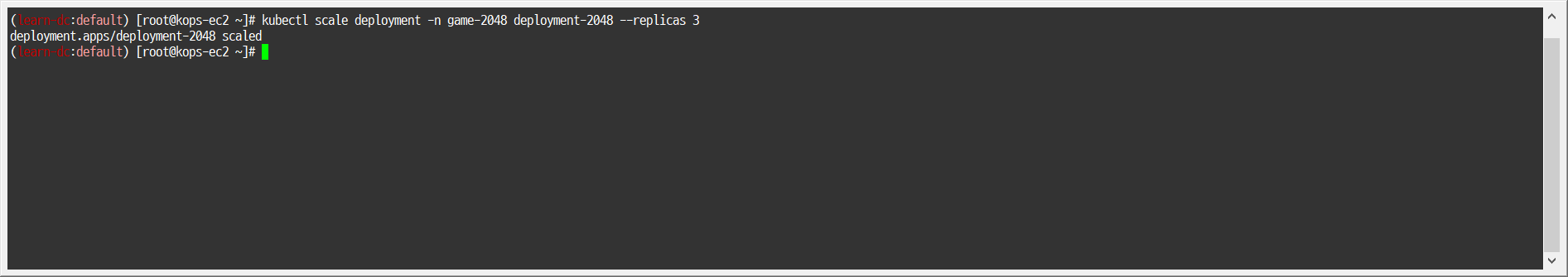

터미널2 : 파드 3개로 증가

1

kubectl scale deployment -n game-2048 deployment-2048 --replicas 3

파드 1개로 감소

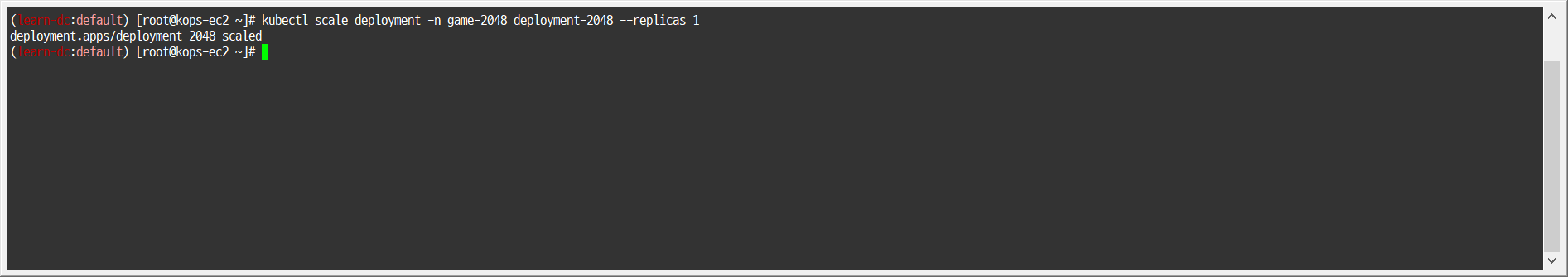

터미널2 : 파드 1개로 감소

1

kubectl scale deployment -n game-2048 deployment-2048 --replicas 1

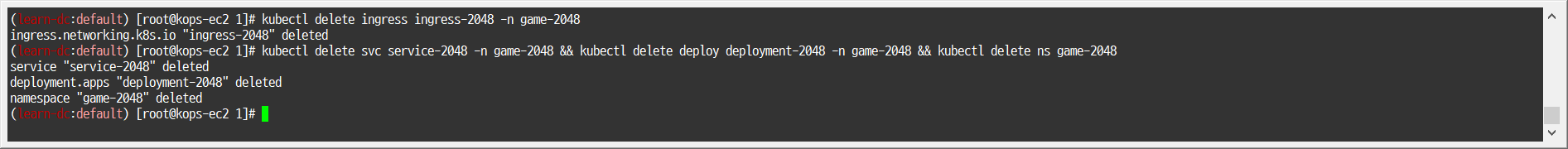

실습 리소스 삭제

1
2


kubectl delete ingress ingress-2048 -n game-2048
kubectl delete svc service-2048 -n game-2048 && kubectl delete deploy deployment-2048 -n game-2048 && kubectl delete ns game-2048

2.4 Ingress with ExternalDNS

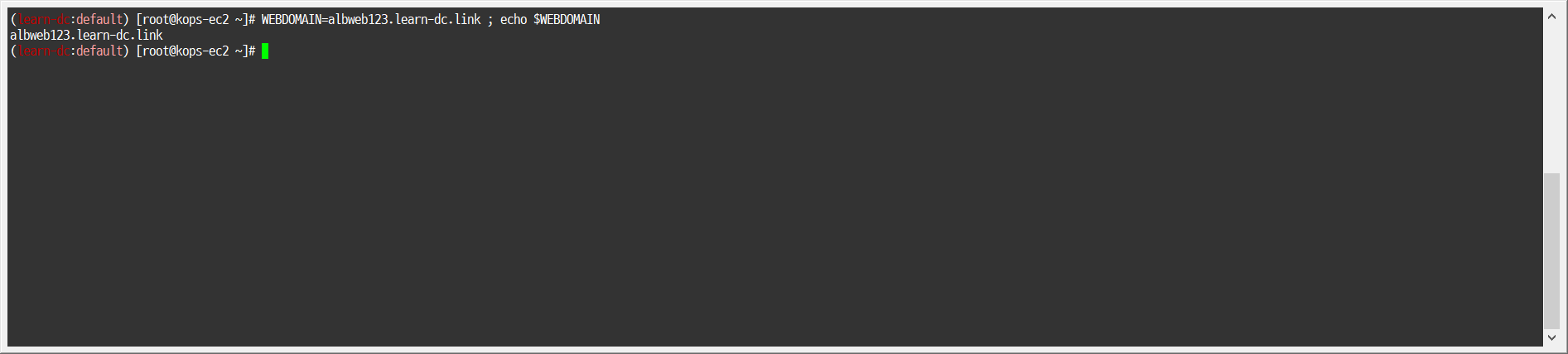

변수 지정 - 자신의 full 도메인

1
2


# WEBDOMAIN=<각자편한웹서버도메인>
WEBDOMAIN=albweb123.learn-dc.link ; echo $WEBDOMAIN

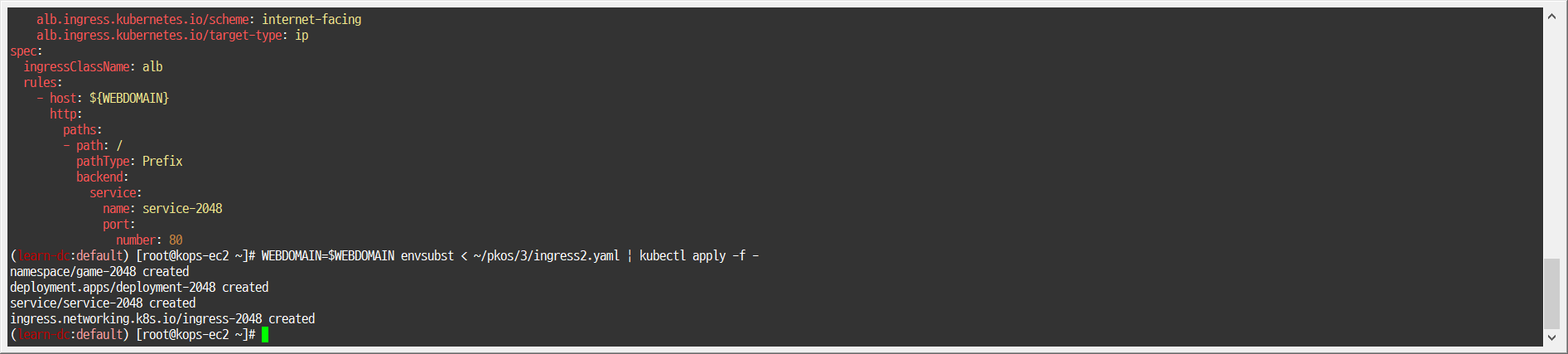

게임 파드와 Service, Ingress 배포

1
2


cat ~/pkos/3/ingress2.yaml | yh
WEBDOMAIN=$WEBDOMAIN envsubst < ~/pkos/3/ingress2.yaml | kubectl apply -f -

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64


# cat ~/pkos/3/ingress2.yaml | yh
apiVersion: v1
kind: Namespace
metadata:
  name: game-2048
---
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: game-2048
  name: deployment-2048
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: app-2048
  replicas: 2
  template:
    metadata:
      labels:
        app.kubernetes.io/name: app-2048
    spec:
      containers:
      - image: public.ecr.aws/l6m2t8p7/docker-2048:latest
        imagePullPolicy: Always
        name: app-2048
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  namespace: game-2048
  name: service-2048
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  type: NodePort
  selector:
    app.kubernetes.io/name: app-2048
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: game-2048
  name: ingress-2048
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
spec:
  ingressClassName: alb
  rules:
    - host: ${WEBDOMAIN}
      http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: service-2048
              port:
                number: 80

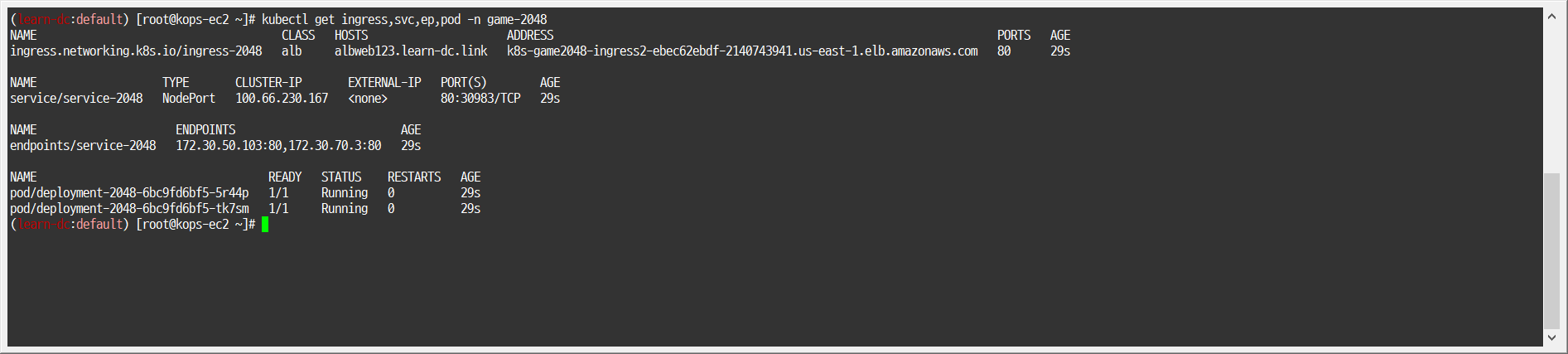

확인

1

kubectl get ingress,svc,ep,pod -n game-2048

AWS R53 적용 확인

1
2


dig +short $WEBDOMAIN
dig +short $WEBDOMAIN @8.8.8.8

전파되는데 시간이 걸림

외부단말(집PC 등)에서 접속 확인 : curl or 웹브라우저

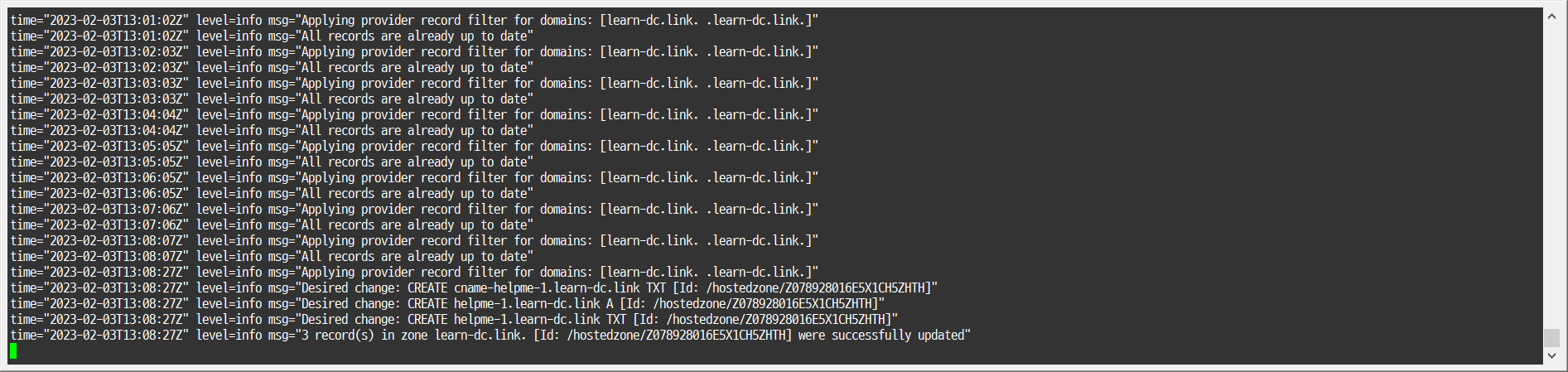

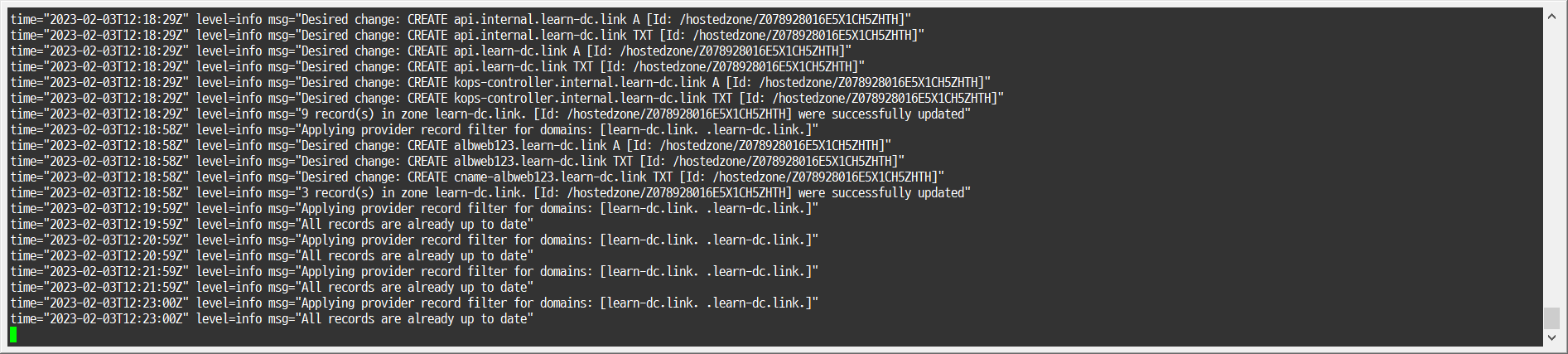

로그 확인

1

kubectl logs -n kube-system -f $(kubectl get po -n kube-system | egrep -o 'external-dns[A-Za-z0-9-]+')

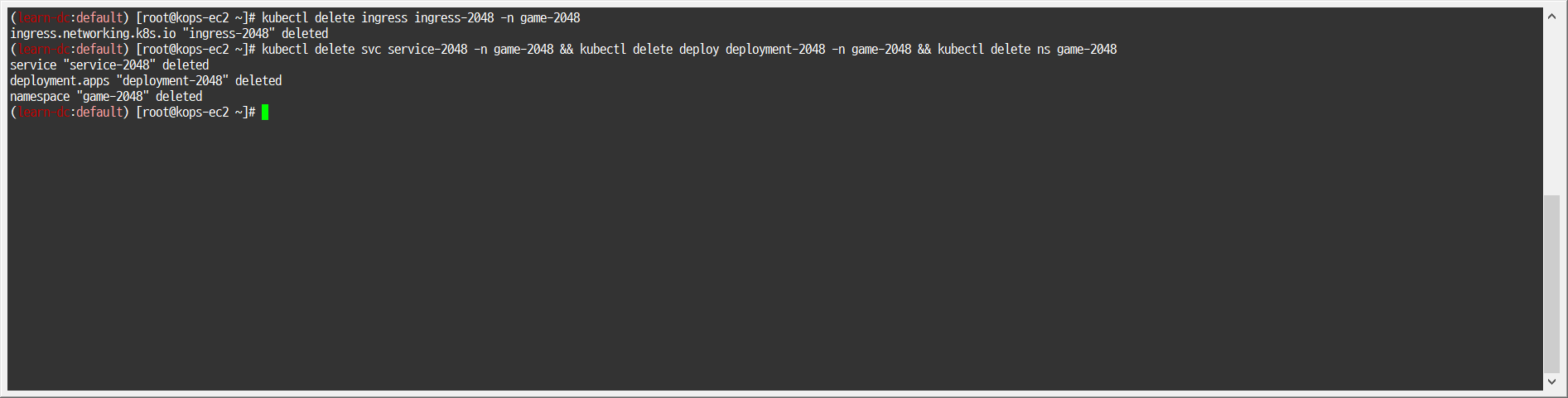

삭제

1
2


kubectl delete ingress ingress-2048 -n game-2048
kubectl delete svc service-2048 -n game-2048 && kubectl delete deploy deployment-2048 -n game-2048 && kubectl delete ns game-2048

2.5 과제 1

1. 과제 내용

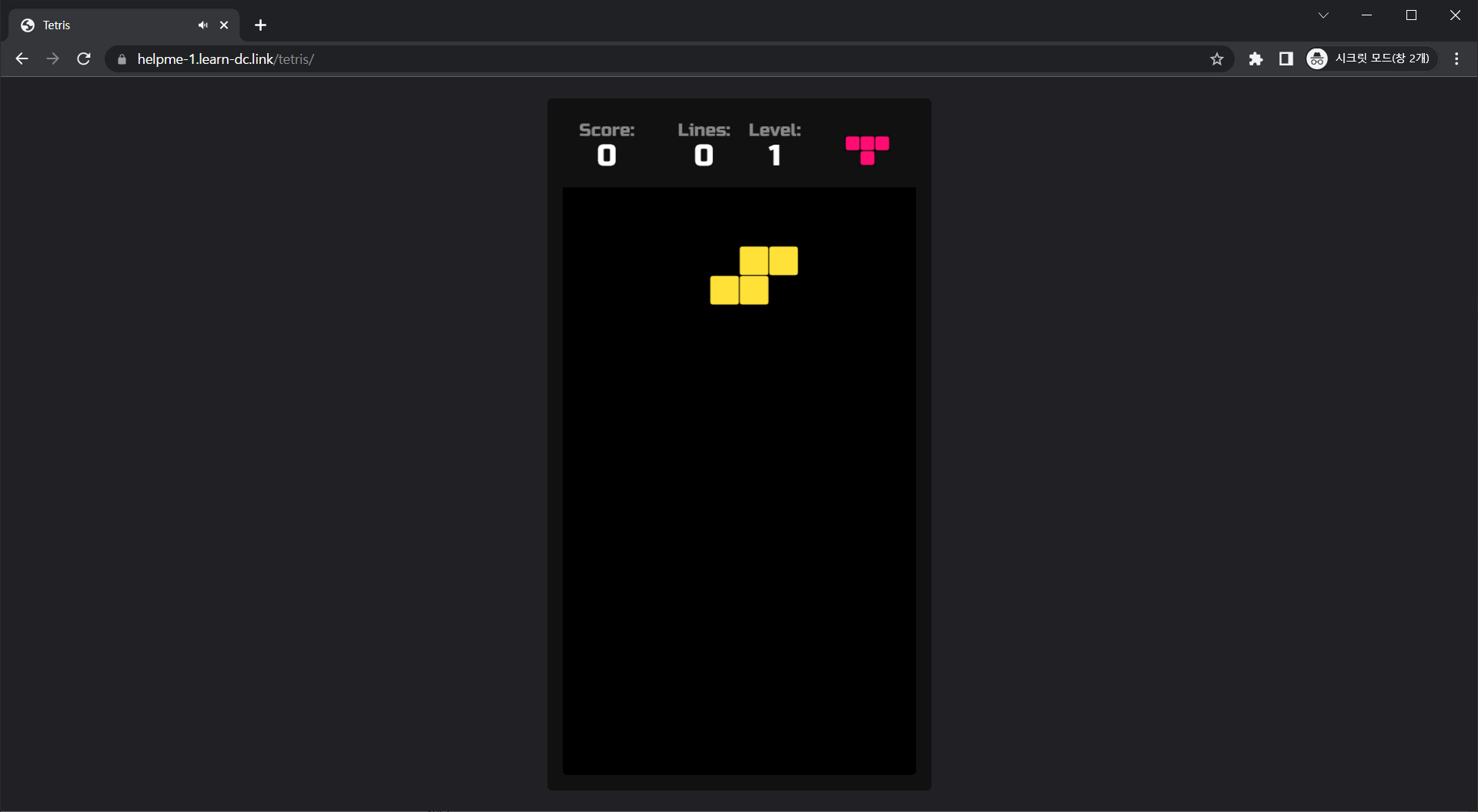

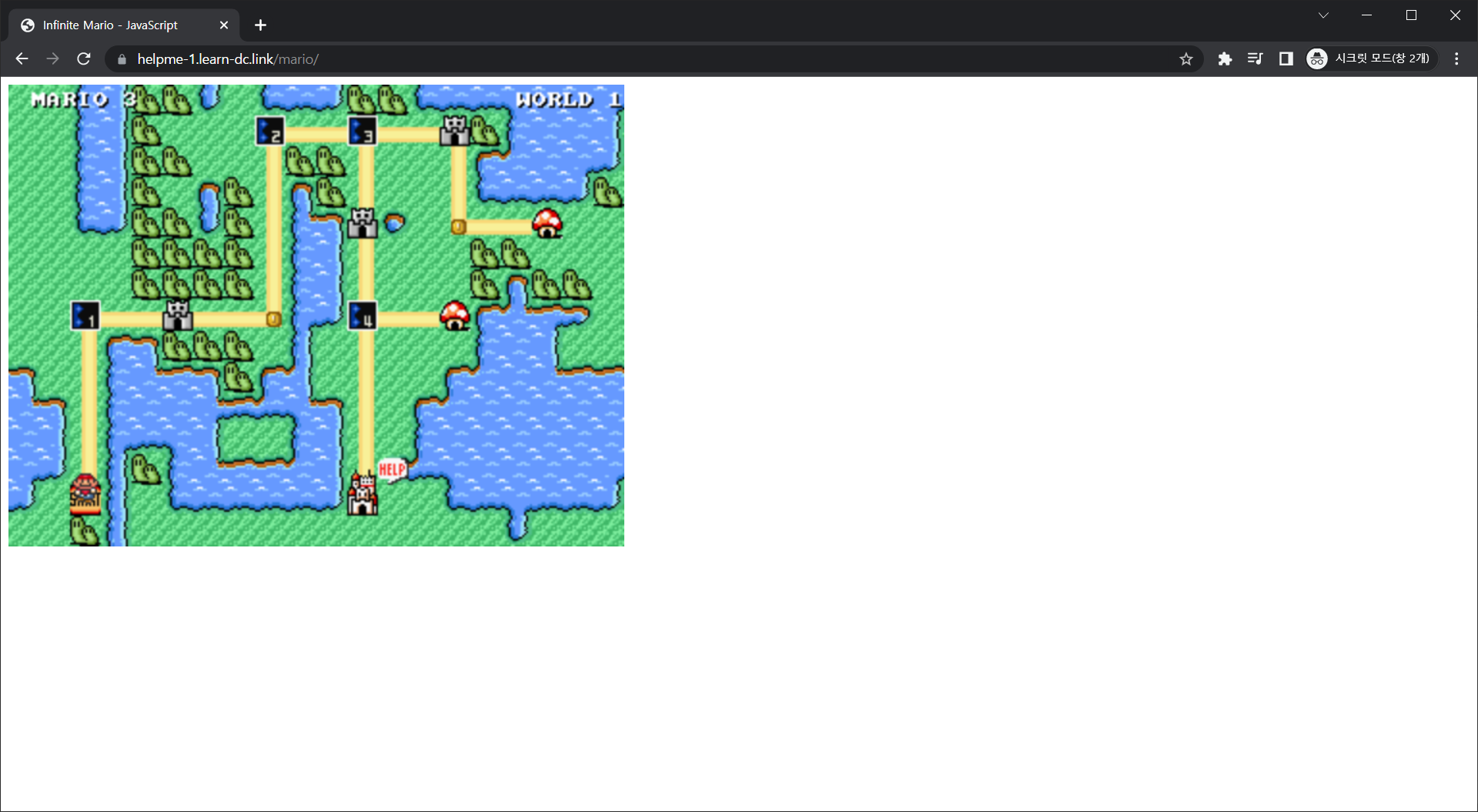

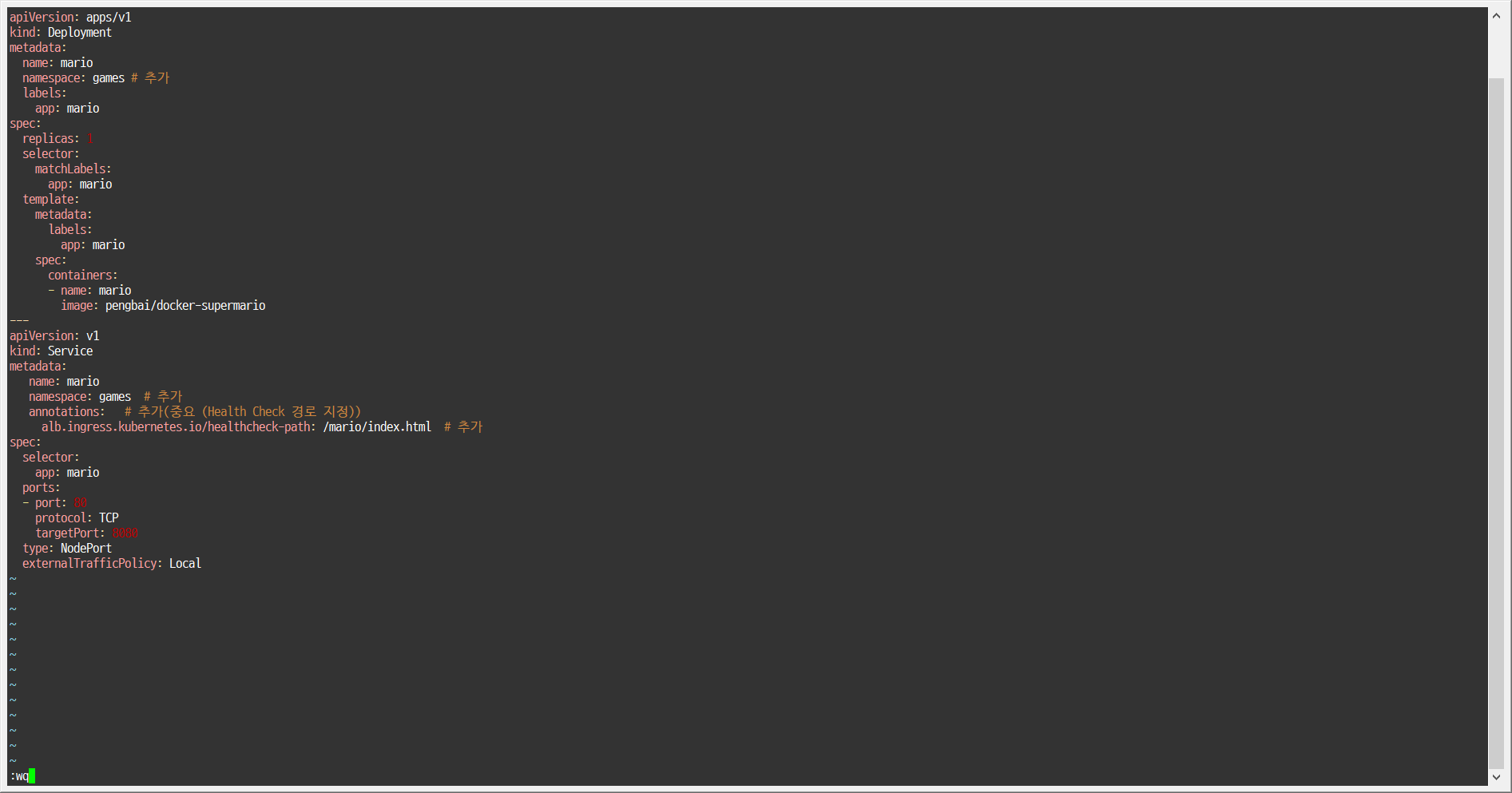

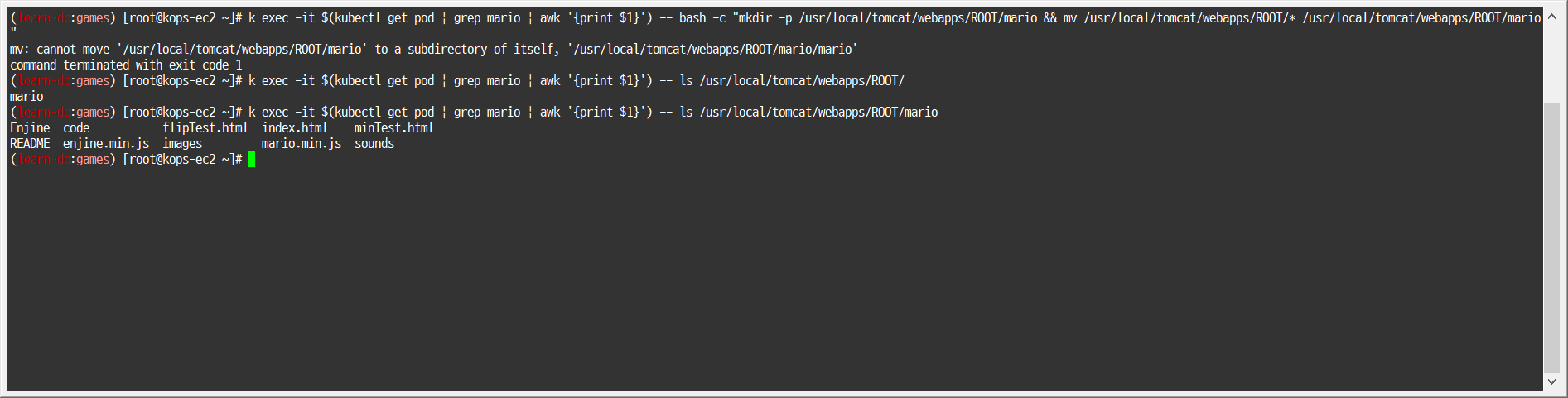

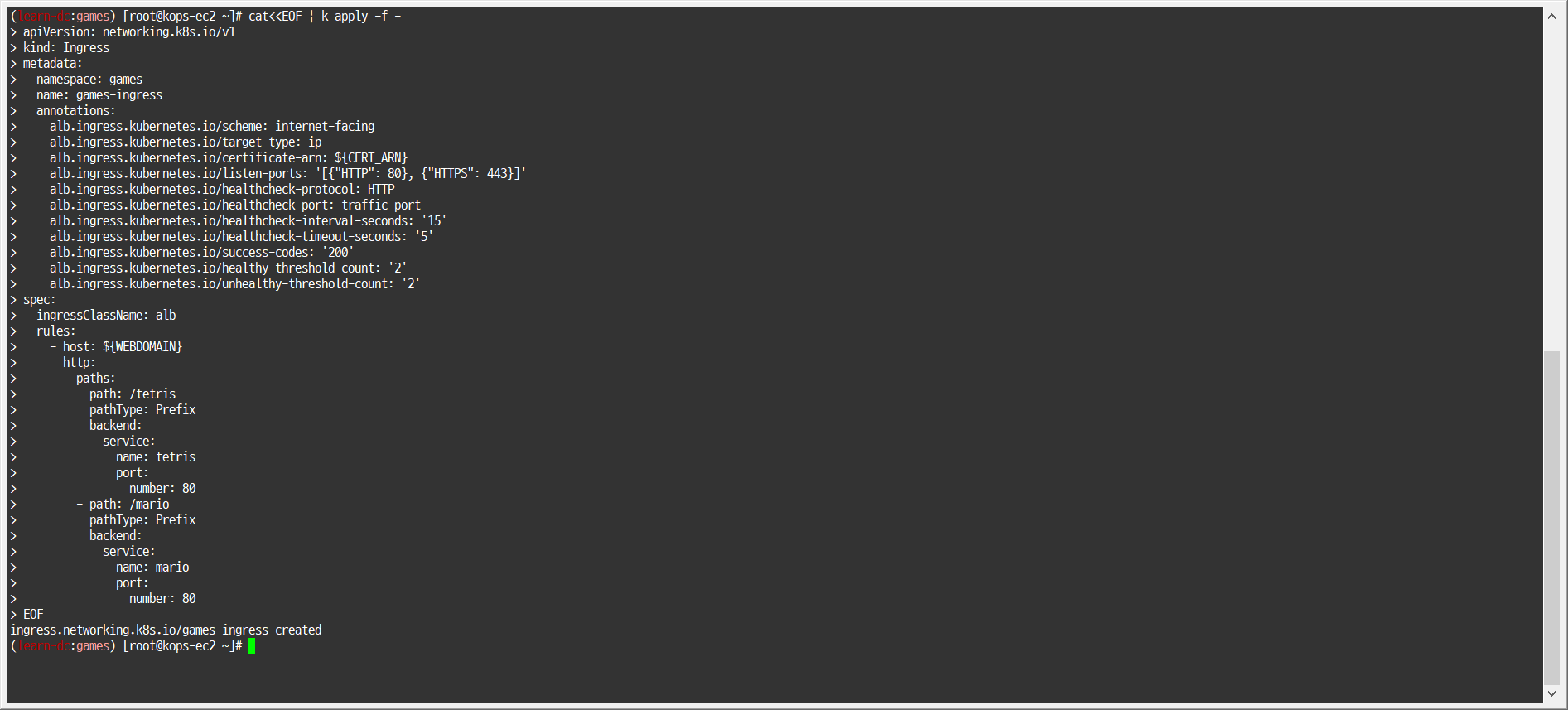

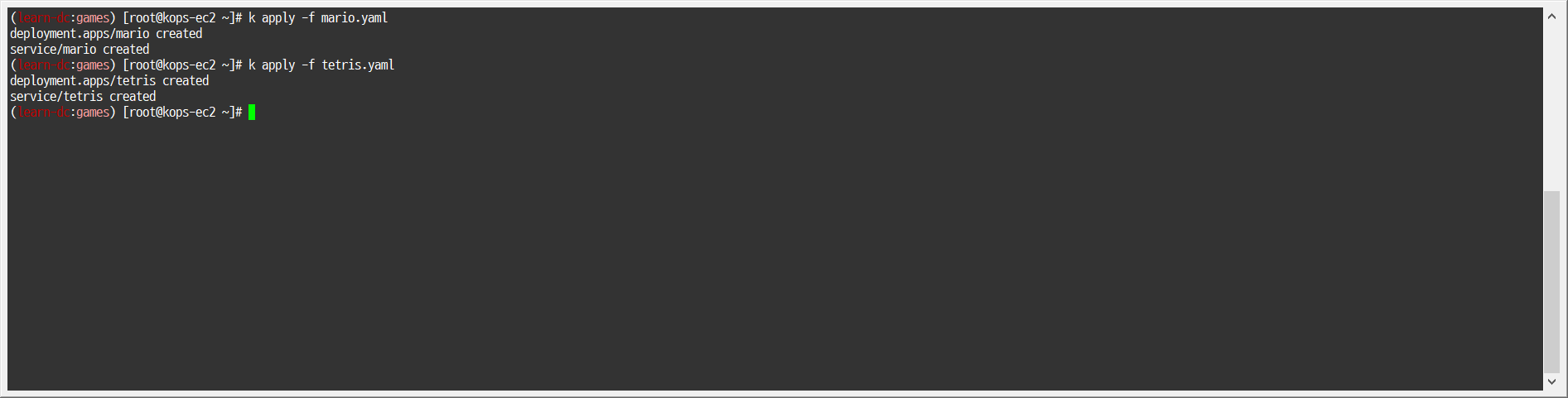

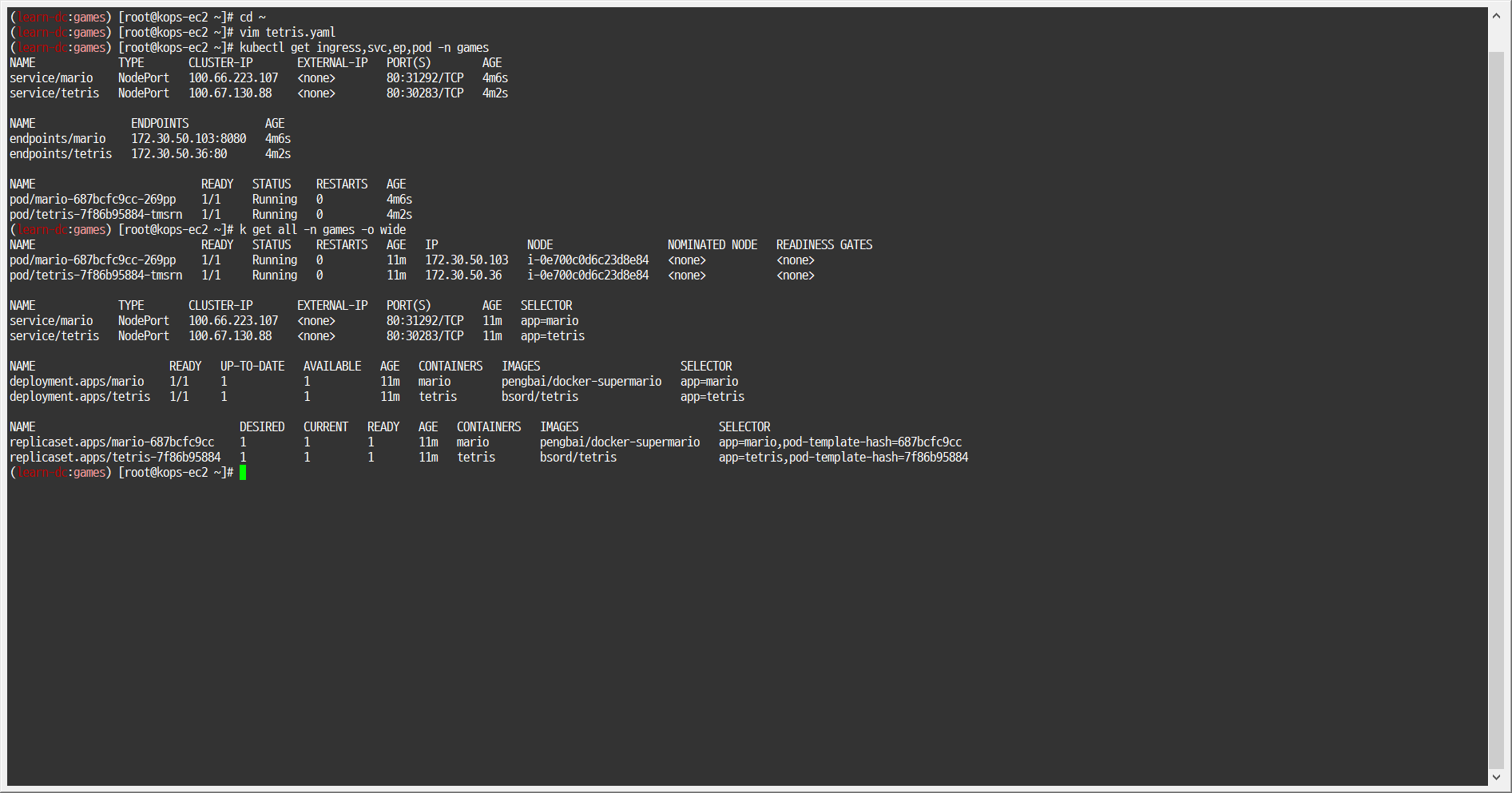

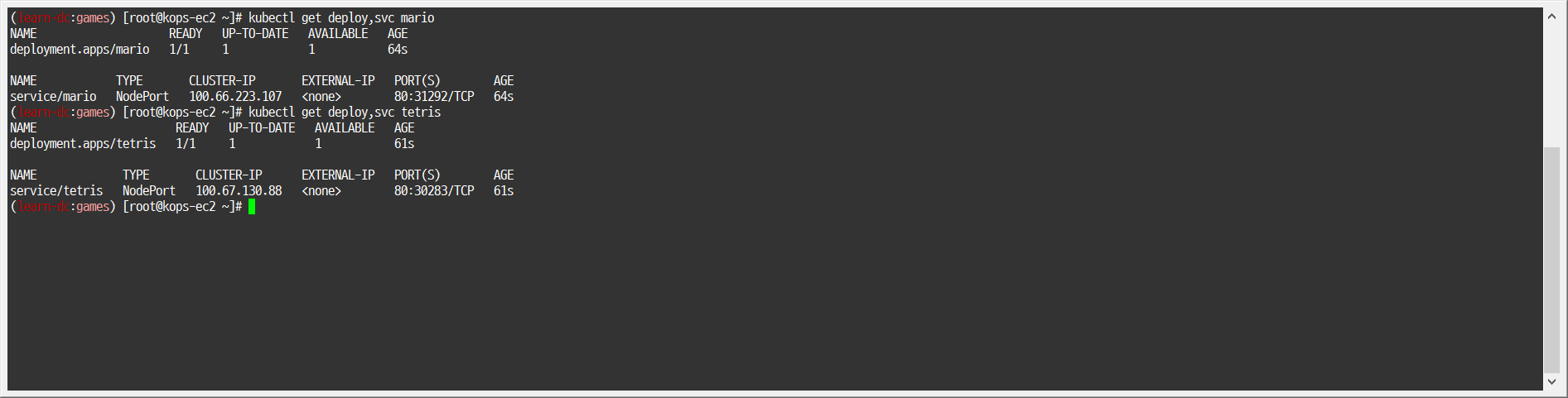

목표 : Ingress(with 도메인, 단일 ALB 사용)에 PATH /mario 는 mario 게임 접속하게 설정하고, /tetris 는 tetris 게임에 접속하게 설정하고, SSL 적용 후 관련 스샷 올려주세요

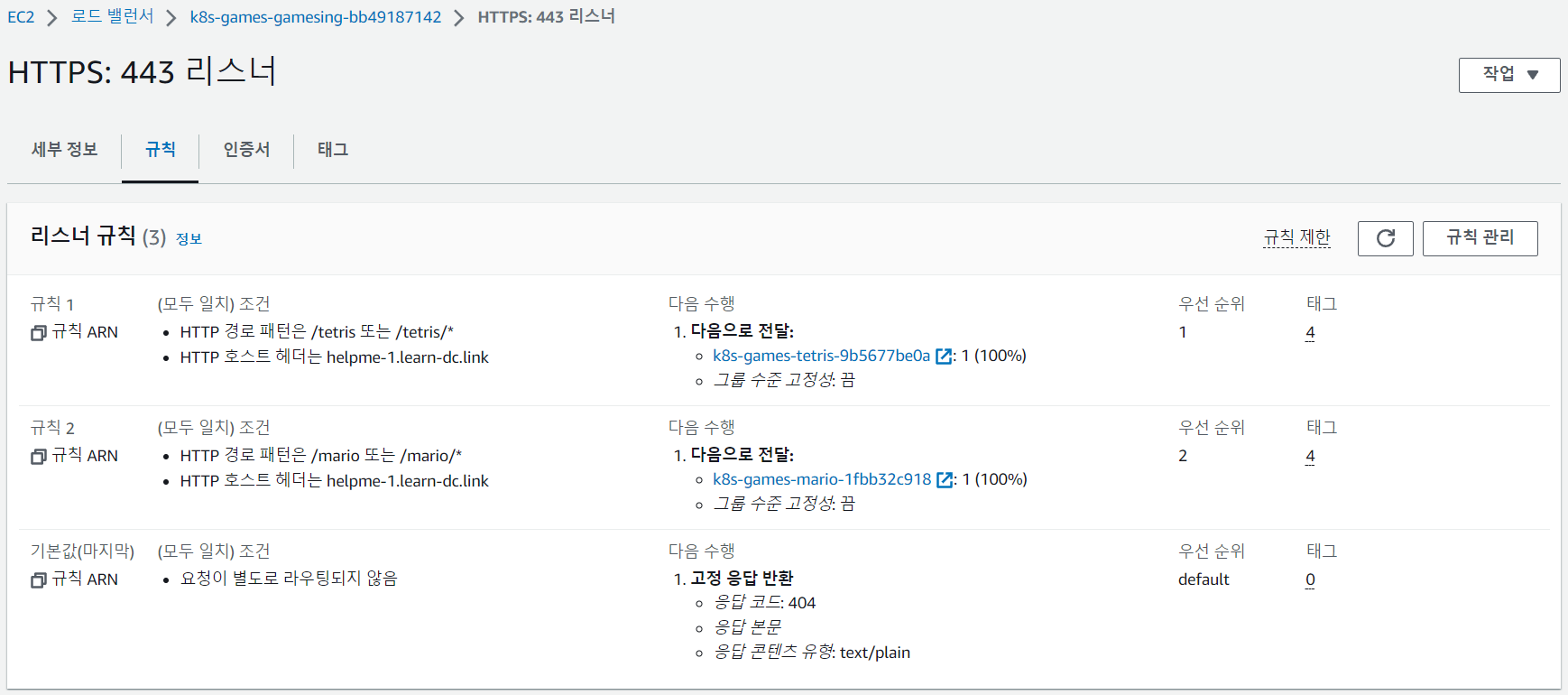

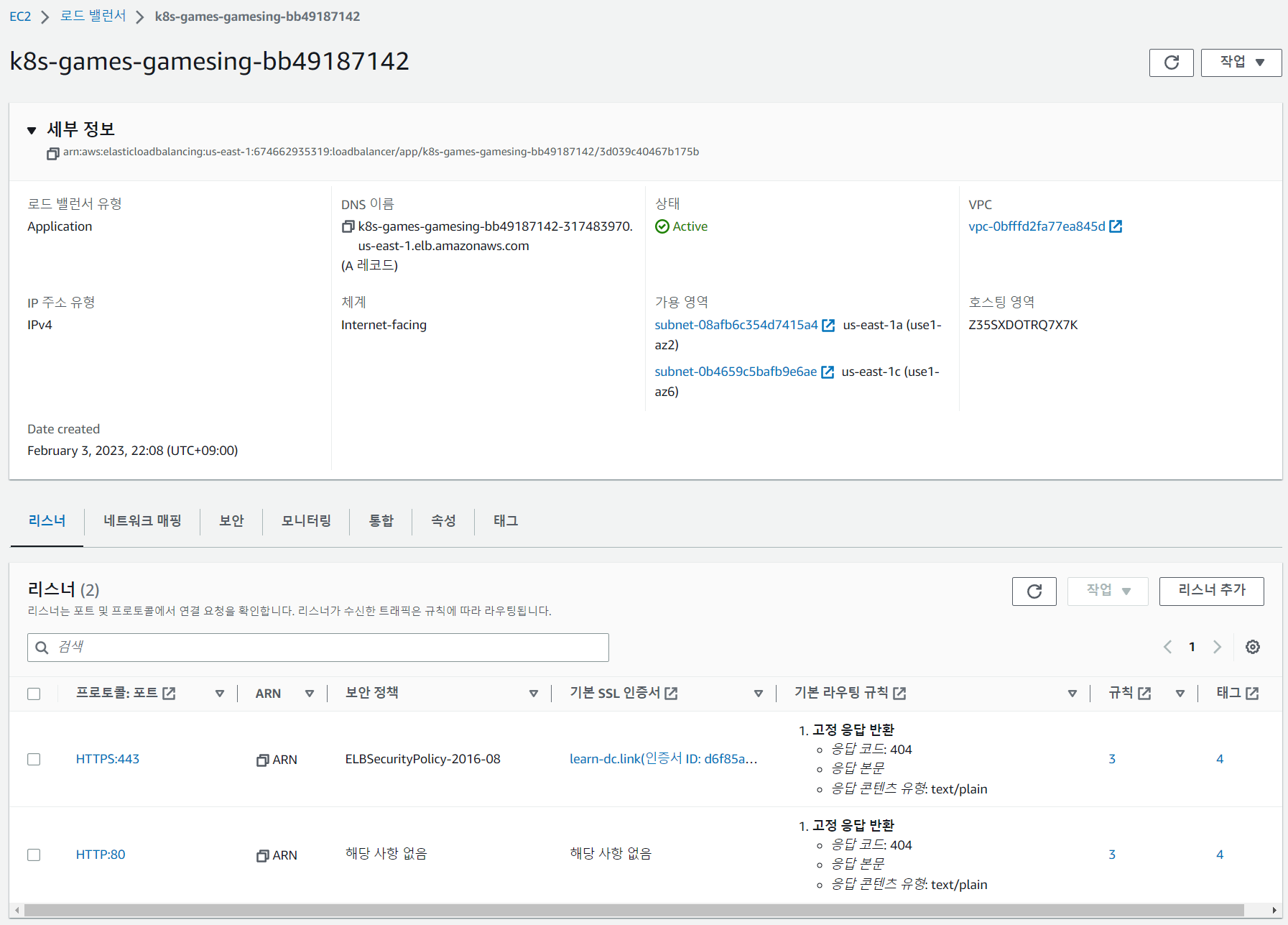

특히 ALB 규칙 Rules 를 상세히 보고, 의미를 이해해볼것

2. 과제 수행내용

참고 URL
- 게임 ymal : https://www.notion.so/MSA-12-382799b72d5d49a9a15dcafd123c1aa8#256a108eda864c9babdc166c46893444
- 과제 : https://www.notion.so/K8S-Ingress-Storage-08b9113a7c6e4ad2a6ecbbcc6952c234
- 과제 : https://djdakf1234.tistory.com/90

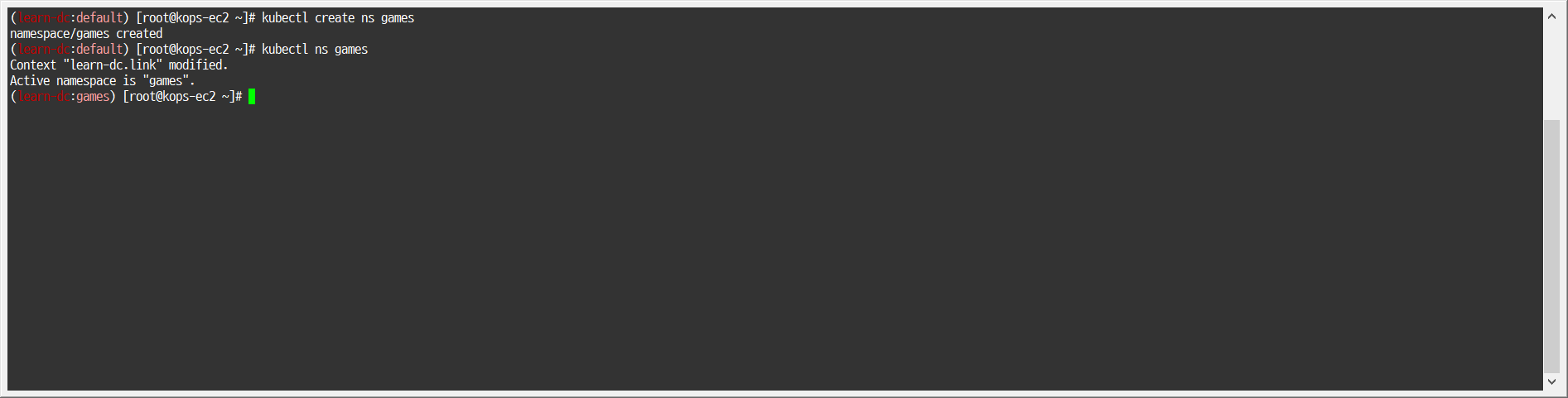

네임스페이스 생성 및 이동

1
2


kubectl create ns games
kubectl ns games

게임 yaml 생성

마리오 게임 yaml 생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35


# mario.yaml (수정전)
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mario
  labels:
    app: mario
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mario
  template:
    metadata:
      labels:
        app: mario
    spec:
      containers:
      - name: mario
        image: pengbai/docker-supermario
---
apiVersion: v1
kind: Service
metadata:
   name: mario
spec:
  selector:
    app: mario
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  type: NodePort
  externalTrafficPolicy: Local

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39


# mario.yaml (수정후)
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mario
  namespace: games # 추가
  labels:
    app: mario
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mario
  template:
    metadata:
      labels:
        app: mario
    spec:
      containers:
      - name: mario
        image: pengbai/docker-supermario
---
apiVersion: v1
kind: Service
metadata:
   name: mario
   namespace: games  # 추가
   annotations:   # 추가(중요 (Health Check 경로 지정))
     alb.ingress.kubernetes.io/healthcheck-path: /mario/index.html  # 추가
spec:
  selector:
    app: mario
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  type: NodePort
  externalTrafficPolicy: Local

1 2

cd ~ vim mario.yaml

테트리스 게임 yaml 생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33


# tetris.yaml (수정전)
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tetris
  labels:
    app: tetris
spec:
  replicas: 1
  selector:
    matchLabels:
      app: tetris
  template:
    metadata:
      labels:
        app: tetris
    spec:
      containers:
      - name: tetris
        image: bsord/tetris
---
apiVersion: v1
kind: Service
metadata:
   name: tetris
spec:
  selector:
    app: tetris
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  type: NodePort

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37


# tetris.yaml (수정후)
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tetris
  namespace: games # 추가
  labels:
    app: tetris
spec:
  replicas: 1
  selector:
    matchLabels:
      app: tetris
  template:
    metadata:
      labels:
        app: tetris
    spec:
      containers:
      - name: tetris
        image: bsord/tetris
---
apiVersion: v1
kind: Service
metadata:
   name: tetris
   namespace: games # 추가
   annotations:   # 추가(중요 (Health Check 경로 지정))
     alb.ingress.kubernetes.io/healthcheck-path: /tetris/index.html # 추가
spec:
  selector:
    app: tetris
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  type: NodePort

1 2

cd ~ vim tetris.yaml

애플리케이션 배포

1
2


k apply -f mario.yaml
k apply -f tetris.yaml

1
2


kubectl get ingress,svc,ep,pod -n games
k get all -n games -o wide

1
2


kubectl get deploy,svc mario
kubectl get deploy,svc tetris

애플리케이션 실행 디렉토리 변경

마리오

1
2
3


k exec -it $(kubectl get pod | grep mario | awk '{print $1}') -- bash -c "mkdir -p /usr/local/tomcat/webapps/ROOT/mario && mv /usr/local/tomcat/webapps/ROOT/* /usr/local/tomcat/webapps/ROOT/mario"
k exec -it $(kubectl get pod | grep mario | awk '{print $1}') -- ls /usr/local/tomcat/webapps/ROOT/
k exec -it $(kubectl get pod | grep mario | awk '{print $1}') -- ls /usr/local/tomcat/webapps/ROOT/mario

테트리스

1
2
3


k exec -it $(kubectl get pod | grep tetris | awk '{print $1}') -- bash -c "mkdir -p /usr/share/nginx/html/tetris && mv /usr/share/nginx/html/* /usr/share/nginx/html/tetris"
k exec -it $(kubectl get pod | grep tetris | awk '{print $1}') -- ls /usr/share/nginx/html
k exec -it $(kubectl get pod | grep tetris | awk '{print $1}') -- ls /usr/share/nginx/html/tetris

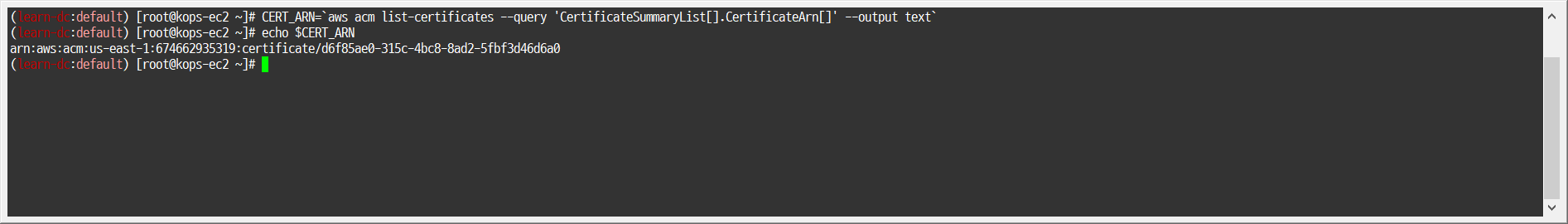

인증서 가져오기

1
2


CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo $CERT_ARN

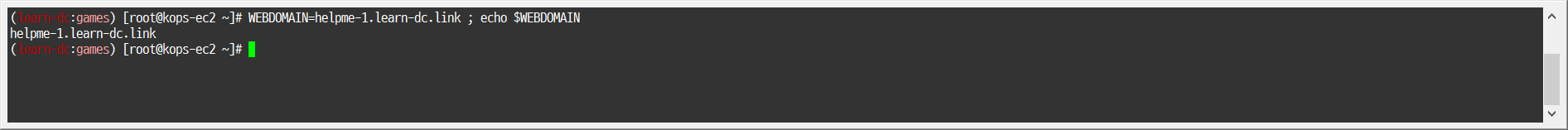

도메인 설정

1
2


# WEBDOMAIN=<각자편한웹서버도메인>
WEBDOMAIN=helpme-1.learn-dc.link ; echo $WEBDOMAIN

인그레스 적용

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39


cat<<EOF | k apply -f -
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: games
  name: games-ingress
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
    alb.ingress.kubernetes.io/certificate-arn: ${CERT_ARN}
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTP": 80}, {"HTTPS": 443}]'
    alb.ingress.kubernetes.io/healthcheck-protocol: HTTP
    alb.ingress.kubernetes.io/healthcheck-port: traffic-port
    alb.ingress.kubernetes.io/healthcheck-interval-seconds: '15'
    alb.ingress.kubernetes.io/healthcheck-timeout-seconds: '5'
    alb.ingress.kubernetes.io/success-codes: '200'
    alb.ingress.kubernetes.io/healthy-threshold-count: '2'
    alb.ingress.kubernetes.io/unhealthy-threshold-count: '2'
spec:
  ingressClassName: alb
  rules:
    - host: ${WEBDOMAIN}
      http:
        paths:
        - path: /tetris
          pathType: Prefix
          backend:
            service:
              name: tetris
              port:
                number: 80
        - path: /mario
          pathType: Prefix
          backend:
            service:
              name: mario
              port:
                number: 80
EOF

1

kubectl logs -n kube-system -f $(kubectl get po -n kube-system | egrep -o 'external-dns[A-Za-z0-9-]+')

1

kubectl get ingress,svc,ep,pod -n games

ALB 확인

실습 리소스 삭제

1
2


kubectl delete ingress games-ingress -n games
kubectl delete svc mario tetris -n games && kubectl delete ns games

3. 쿠버네티스 스토리지

3.1 배경소개

파드 내부의 데이터는 파드가 정지되면 모두 삭제됨
- → 즉, 파드가 모두 상태가 없는(Stateless) 애플리케이션이였음!
데이터베이스(파드)처럼 데이터 보존이 필요 == 상태가 있는(Stateful) 애플리케이션 → 로컬 볼륨(hostPath)
- ⇒ 퍼시스턴트 볼륨(Persistent Volume, PV) - 어느 노드에서도 연결하여 사용 가능, 예시) NFS, AWS EBS, Ceph 등
파드가 생성될 때 자동으로 볼륨을 마운트하여 파드에 연결하는 기능을 동적 프로비저닝(Dynamic Provisioning)이라고 함
퍼시스턴트 볼륨의 사용이 끝났을 때 해당 볼륨은 어떻게 초기화할 것인지 별도로 설정할 수 있는데, 쿠버네티스는 이를 Reclaim Policy 라고 부릅니다.
Reclaim Policy 에는 크게 Retain(보존), Delete(삭제, 즉 EBS 볼륨도 삭제됨), ~~Recycle~~ 방식이 있습니다.

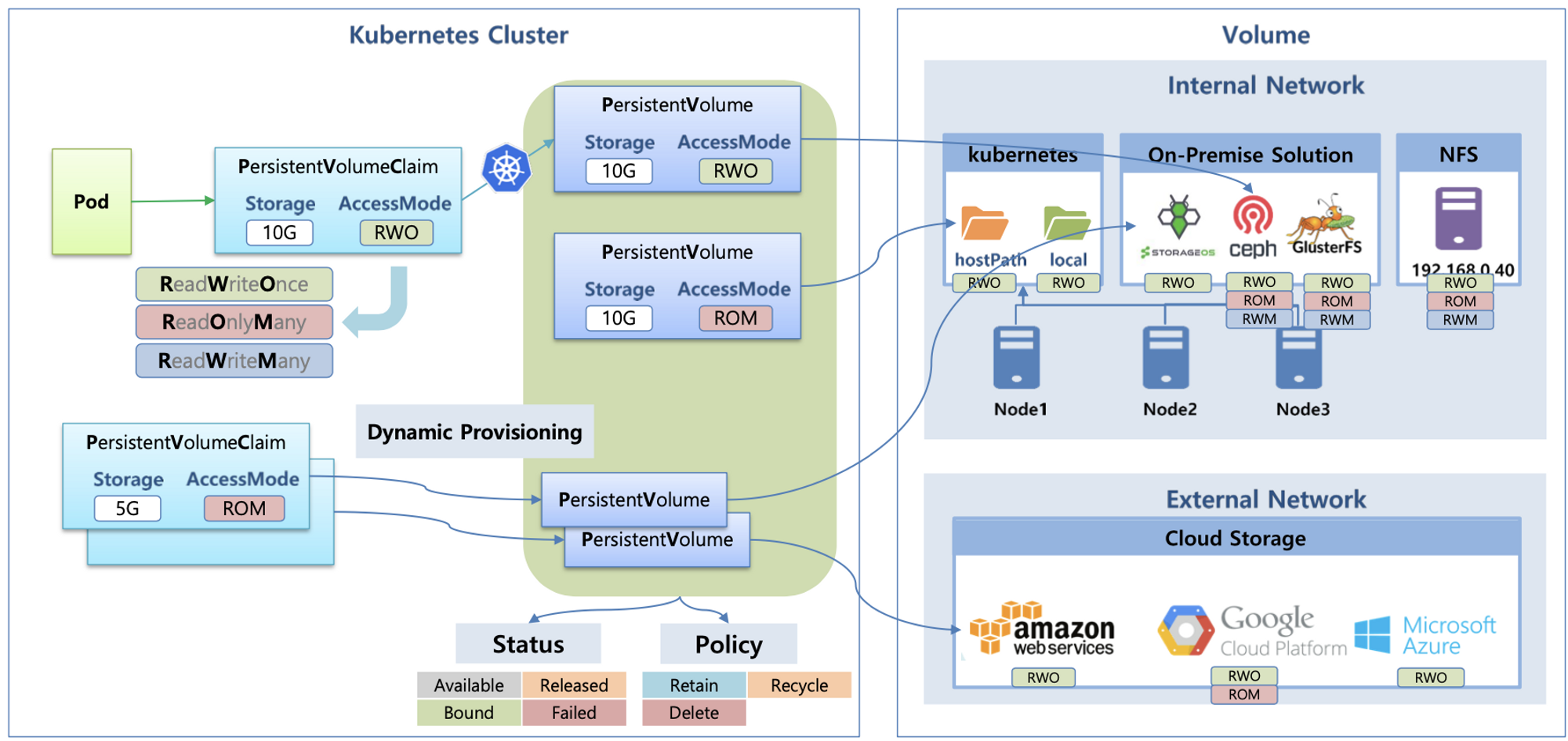

3.2 스토리지 소개 : 출처 - (🧝🏻‍♂️) 김태민 기술 블로그 - 링크

볼륭 : emptyDir, hostPath, PV/PVC
다양한 볼륨 사용 : K8S 자체 제공(hostPath, local), 온프렘 솔루션(ceph 등), NFS, 클라우드 스토리지(AWS EBS 등)

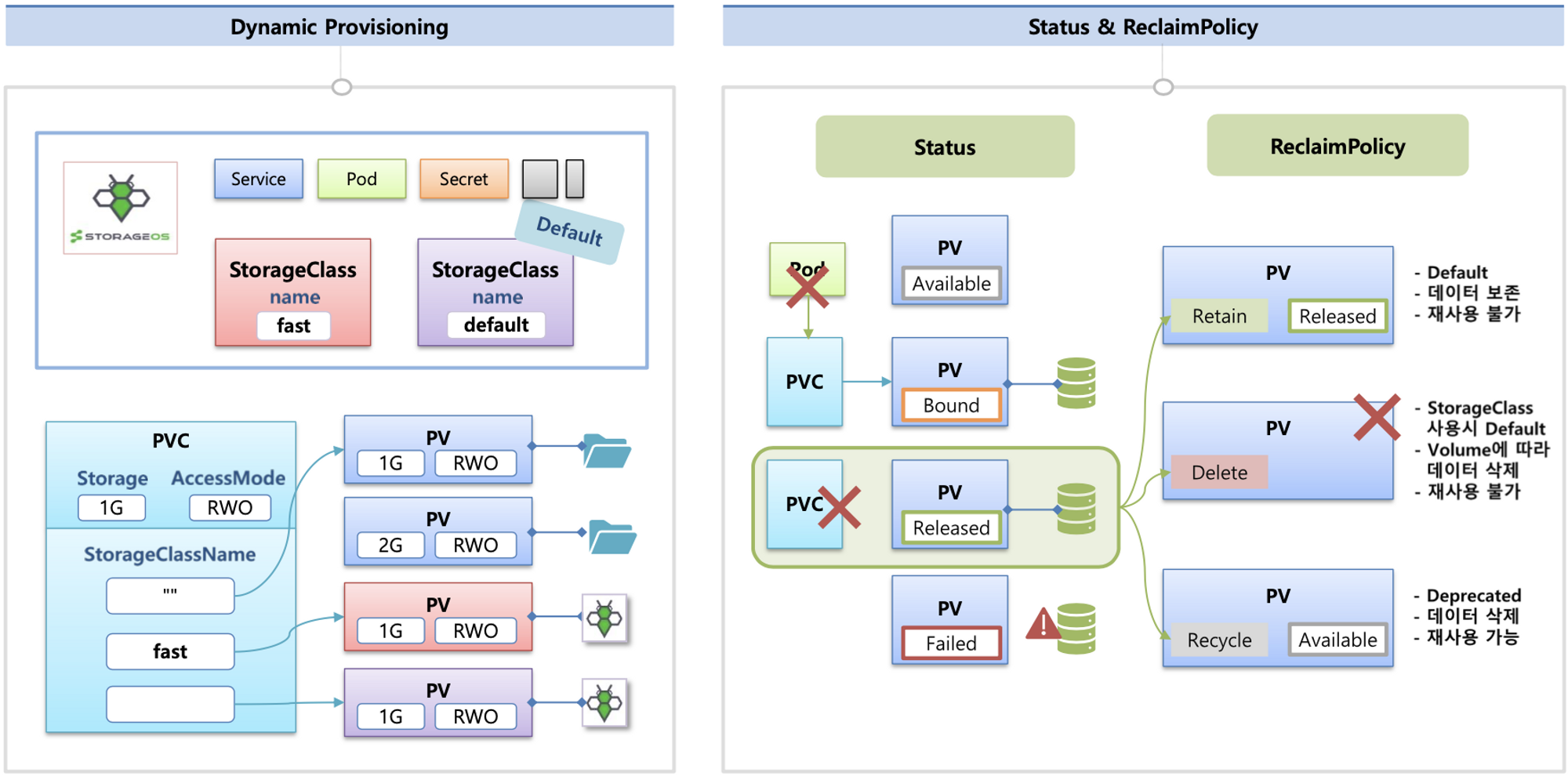

동적 프로비저닝 & 볼륨 상태 , ReclaimPolicy

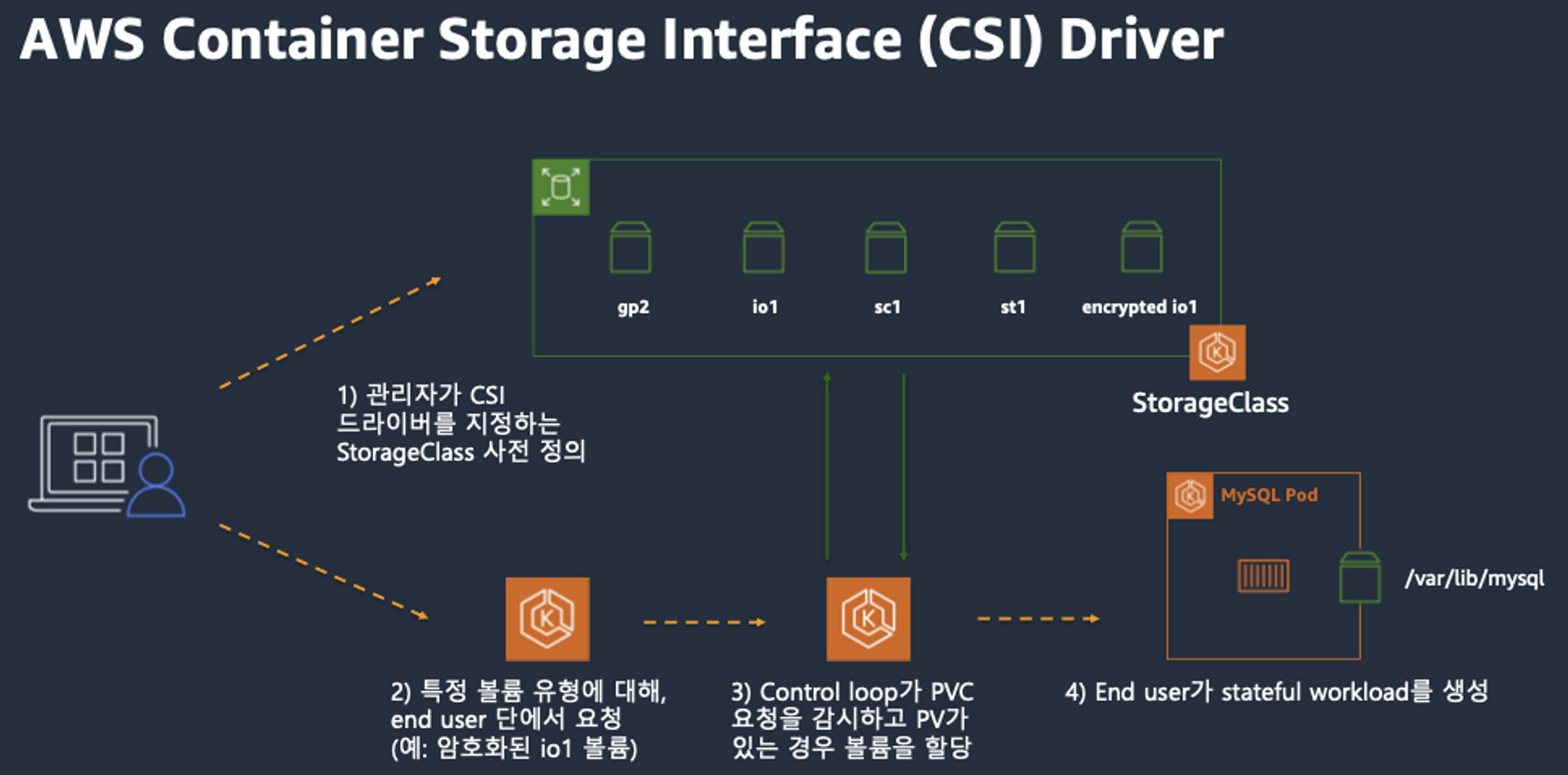

3.3 (옵션) CSI(Contaier Storage Interface) 소개

CSI Driver 배경 : Kubernetes source code 내부에 존재하는 AWS EBS provisioner는 당연히 Kubernetes release lifecycle을 따라서 배포되므로, provisioner 신규 기능을 사용하기 위해서는 Kubernetes version을 업그레이드해야 하는 제약 사항이 있습니다.
따라서, Kubernetes 개발자는 Kubernetes 내부에 내장된 provisioner (in-tree)를 모두 삭제하고, 별도의 controller Pod을 통해 동적 provisioning을 사용할 수 있도록 만들었습니다. 이것이 바로 CSI (Container Storage Interface) driver 입니다.
CSI 를 사용하면, K8S 의 공통화된 CSI 인터페이스를 통해 다양한 프로바이더를 사용할 수 있습니다.

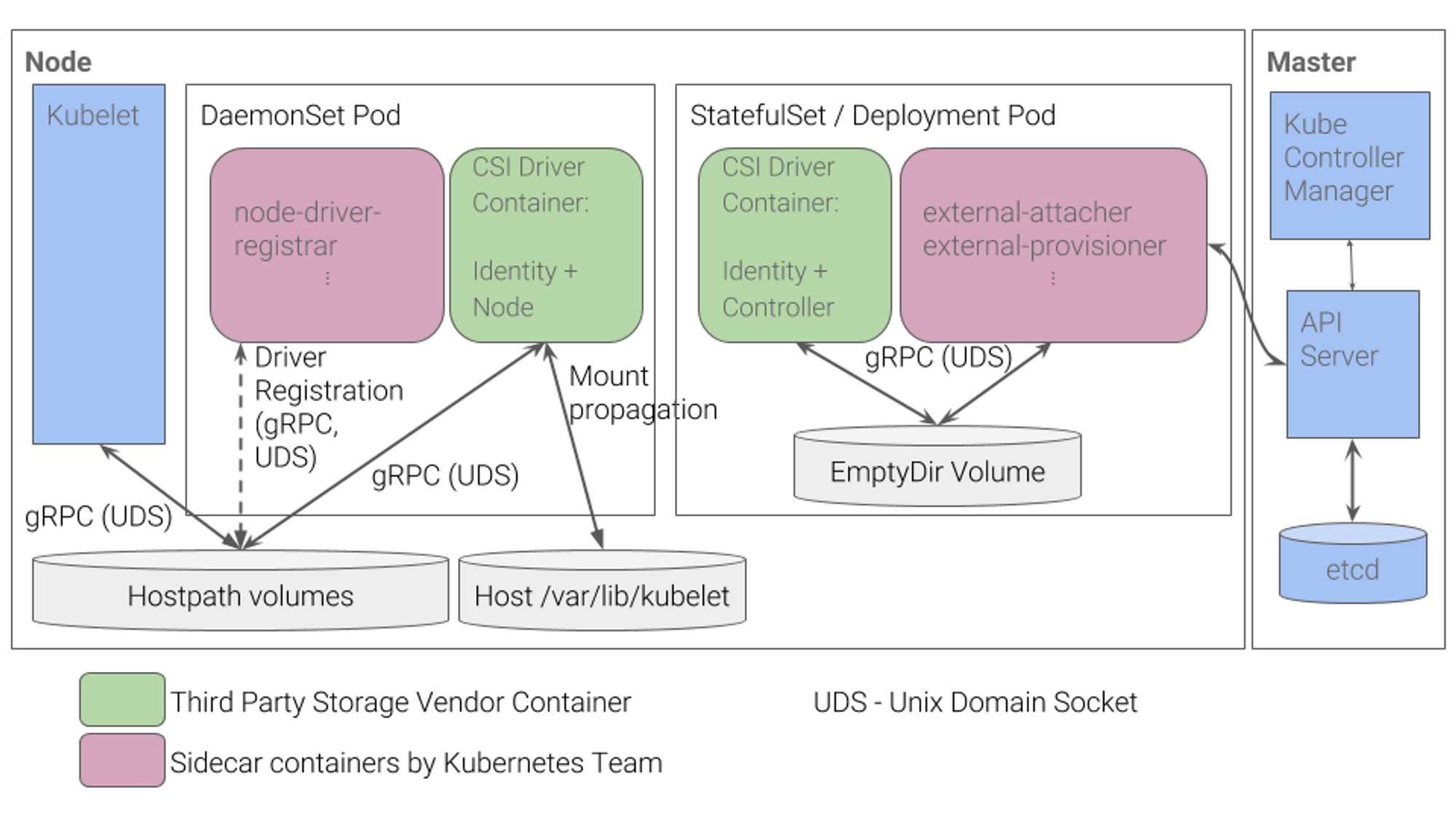

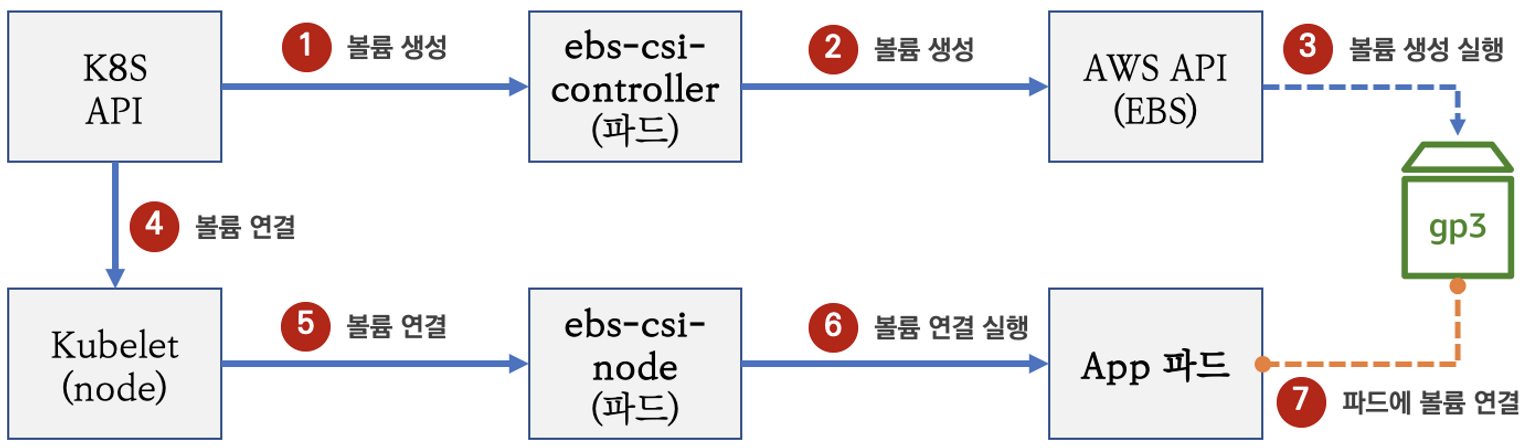

일반적인 CSI driver의 구조입니다. AWS EBS CSI driver 역시 아래와 같은 구조를 가지는데, 오른쪽 StatefulSet 또는 Deployment로 배포된 controller Pod이 AWS API를 사용하여 실제 EBS volume을 생성하는 역할을 합니다.
왼쪽 DaemonSet으로 배포된 node Pod은 AWS API를 사용하여 Kubernetes node (EC2 instance)에 EBS volume을 attach 해줍니다.

3.4 기본 컨테이너 환경의 임시 디스크 사용 : 책 p153

파드 배포

date 명령어로 현재 시간을 10초 간격으로 /home/pod-out.txt 파일에 저장

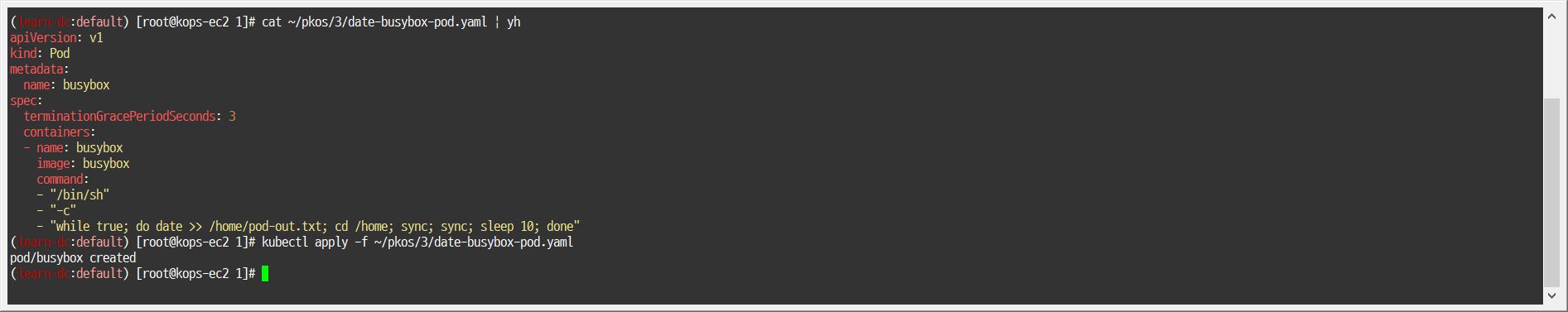

1
2


cat ~/pkos/3/date-busybox-pod.yaml | yh
kubectl apply -f ~/pkos/3/date-busybox-pod.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


# cat ~/pkos/3/date-busybox-pod.yaml | yh
apiVersion: v1
kind: Pod
metadata:
  name: busybox
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: busybox
    image: busybox
    command:
    - "/bin/sh"
    - "-c"
    - "while true; do date >> /home/pod-out.txt; cd /home; sync; sync; sleep 10; done"

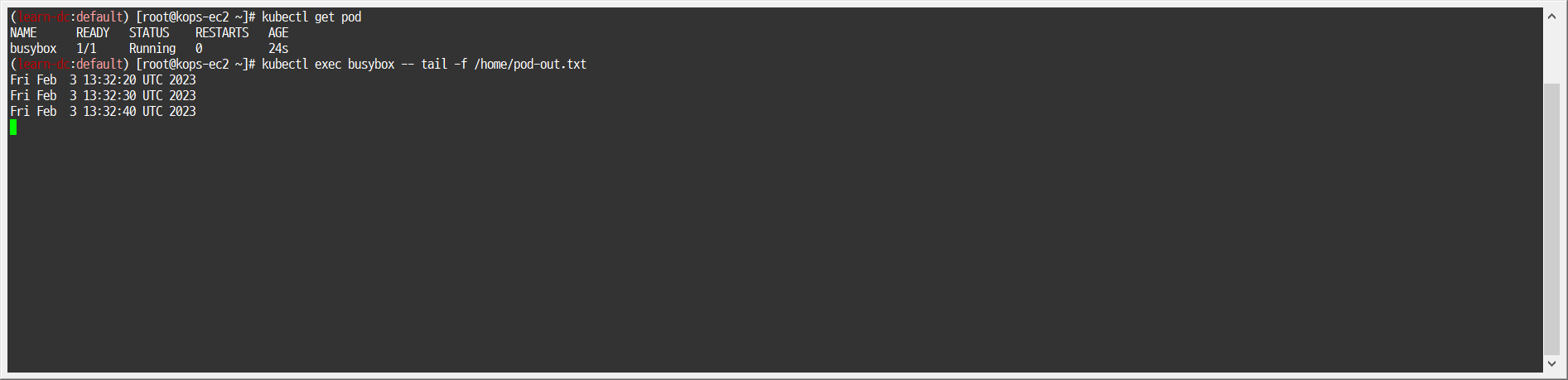

파일 확인

1
2


kubectl get pod
kubectl exec busybox -- tail -f /home/pod-out.txt

파드 삭제 후 다시 생성 후 파일 정보 확인 > 이전 기록이 보존되어 있는지?

1
2
3


kubectl delete pod busybox
kubectl apply -f ~/pkos/3/date-busybox-pod.yaml
kubectl exec busybox -- tail -f /home/pod-out.txt

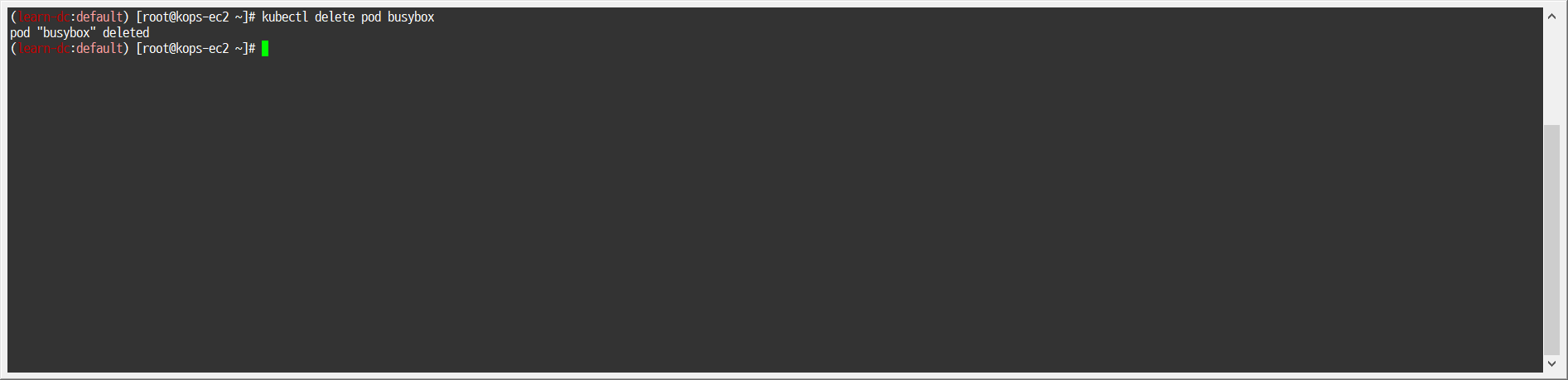

실습 완료 후 삭제
- 1

  kubectl delete pod busybox

3.5 호스트 Path 를 사용하는 PV/PVC : local-path-provisioner 스토리지 클래스 배포 - 링크

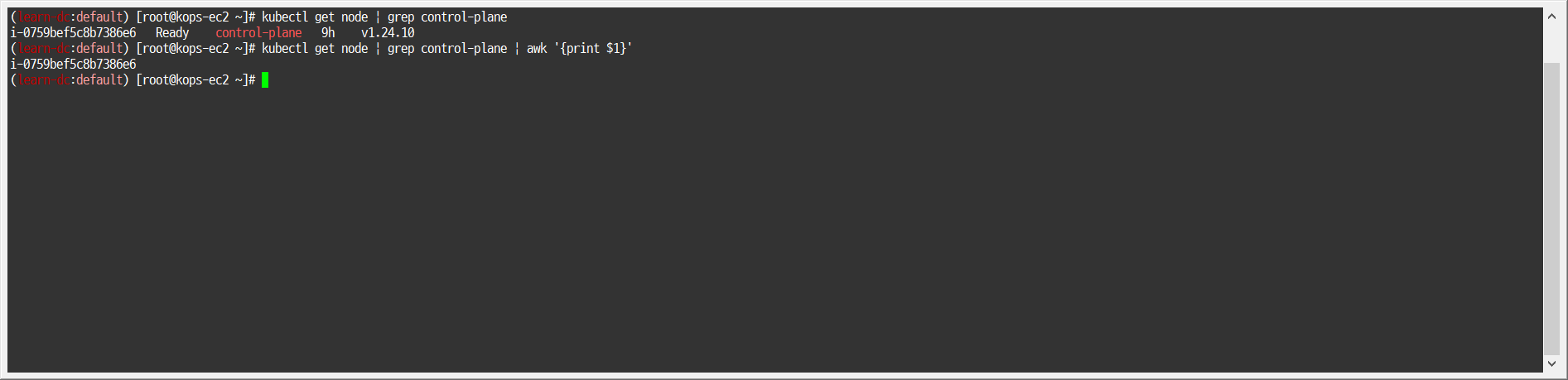

마스터 노드의 이름 확인해두기

1
2


kubectl get node | grep control-plane
kubectl get node | grep control-plane | awk '{print $1}'

배포: vim 직접 편집 할 것

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44


curl -s -O https://raw.githubusercontent.com/rancher/local-path-provisioner/v0.0.23/deploy/local-path-storage.yaml
vim local-path-storage.yaml

# ----------------------------
# '##' 부분 추가 및 수정
# apiVersion: apps/v1
# kind: Deployment
# metadata:
#   name: local-path-provisioner
#   namespace: local-path-storage
# spec:
#   replicas: 1
#   selector:
#     matchLabels:
#       app: local-path-provisioner
#   template:
#     metadata:
#       labels:
#         app: local-path-provisioner
#     spec:
##       nodeSelector:
##         kubernetes.io/hostname: "<각자 자신의 마스터 노드 이름 입력>"
##         kubernetes.io/hostname: i-0759bef5c8b7386e6
##       tolerations:
##         - effect: NoSchedule
##           key: node-role.kubernetes.io/control-plane
##           operator: Exists
# ...
# kind: ConfigMap
# apiVersion: v1
# metadata:
#   name: local-path-config
#   namespace: local-path-storage
# data:
#   config.json: |-
#     {
#             "nodePathMap":[
#             {
#                     "node":"DEFAULT_PATH_FOR_NON_LISTED_NODES",
##                     "paths":["/data/local-path"]
#             }
#             ]
#     }
# ----------------------------

배포

1

kubectl apply -f local-path-storage.yaml

확인 : 마스터노드에 배포됨

1
2
3
4


kubectl get-all -n local-path-storage
kubectl get pod -n local-path-storage -owide
kubectl describe cm -n local-path-storage local-path-config
kubectl get sc local-path

PV/PVC를 사용하는 파드 생성

PVC 생성

1
2


cat ~/pkos/3/localpath1.yaml | yh
kubectl apply -f ~/pkos/3/localpath1.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


# cat ~/pkos/3/localpath1.yaml | yh
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: localpath-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  storageClassName: "local-path"

PVC 확인

1
2


kubectl get pvc
kubectl describe pvc

파드 생성

1
2


cat ~/pkos/3/localpath2.yaml | yh
kubectl apply -f ~/pkos/3/localpath2.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

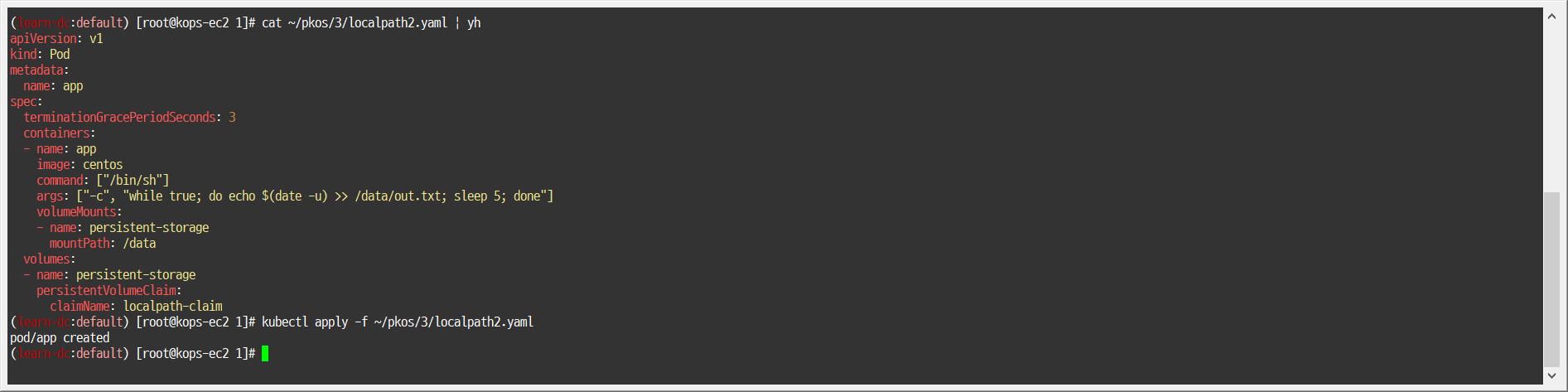

# cat ~/pkos/3/localpath2.yaml | yh
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: localpath-claim

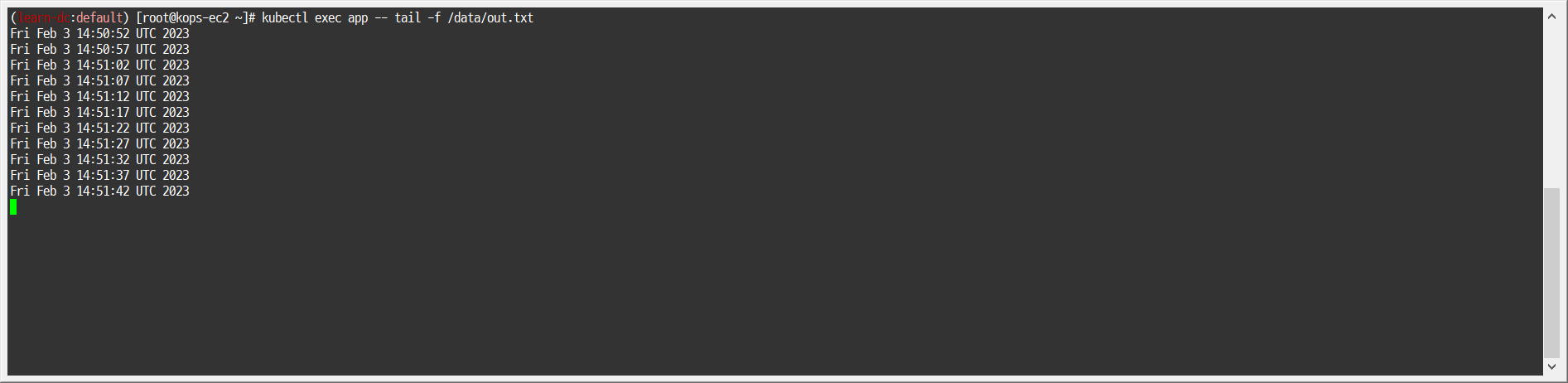

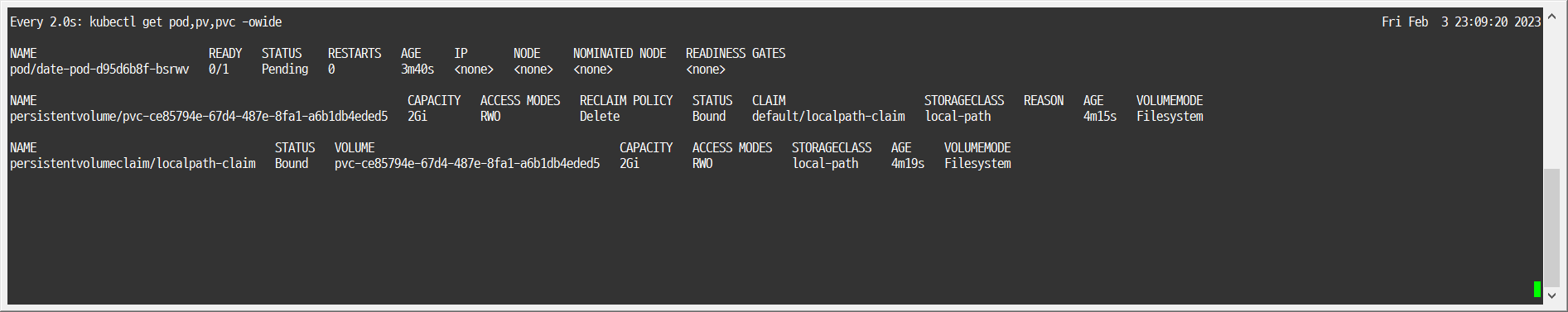

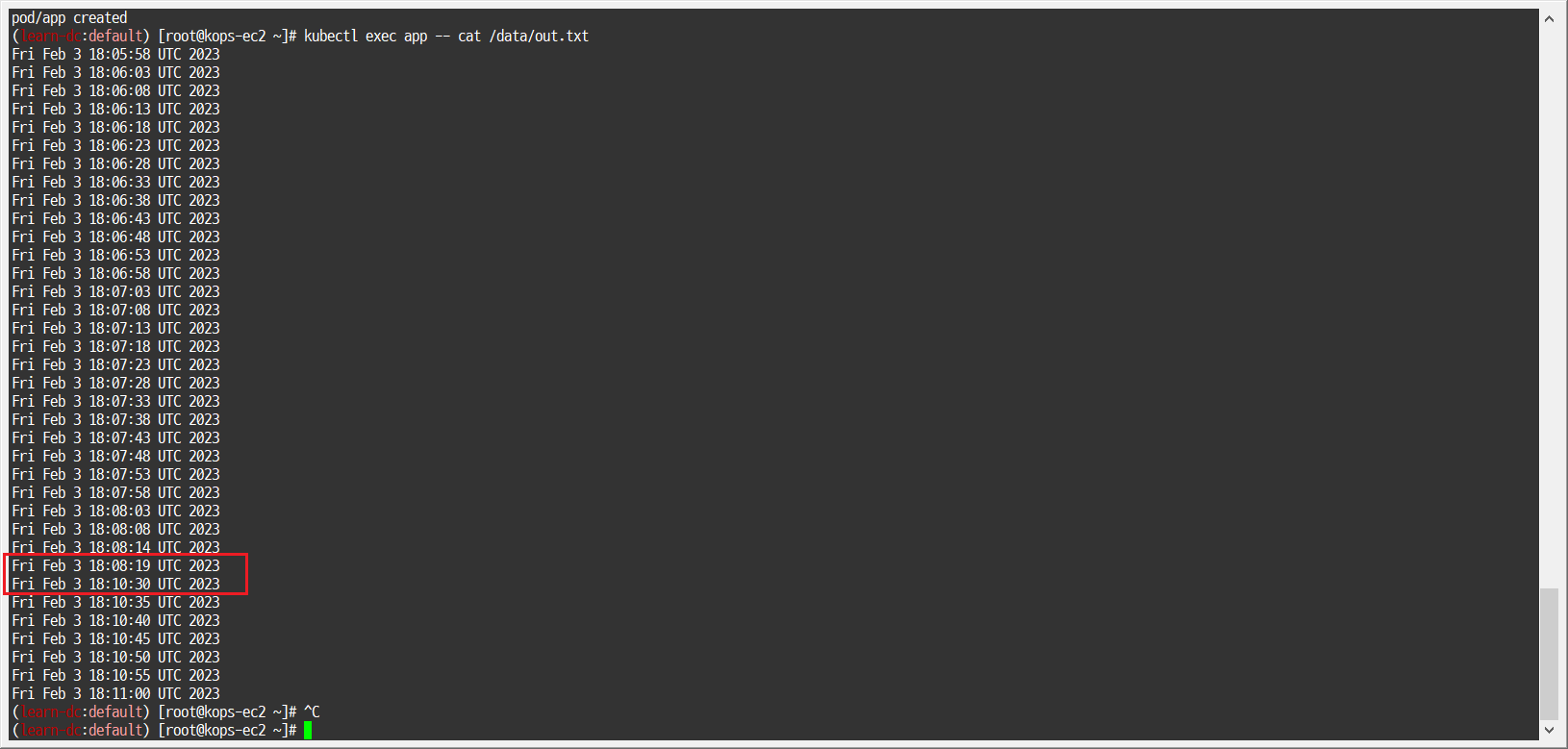

파드 확인

1
2
3


kubectl get pod,pv,pvc
kubectl df-pv
kubectl  exec -it app -- tail -f /data/out.txt

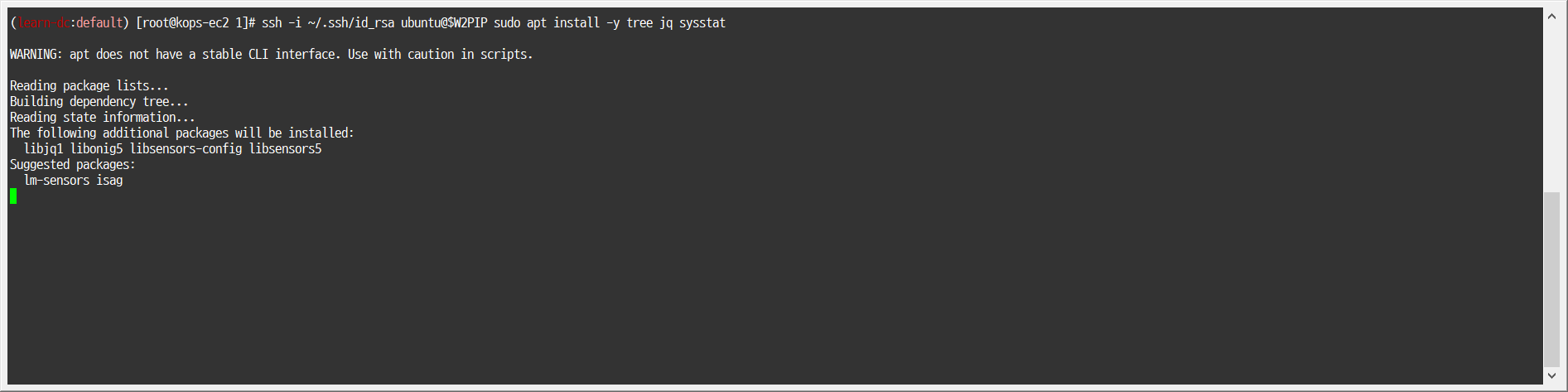

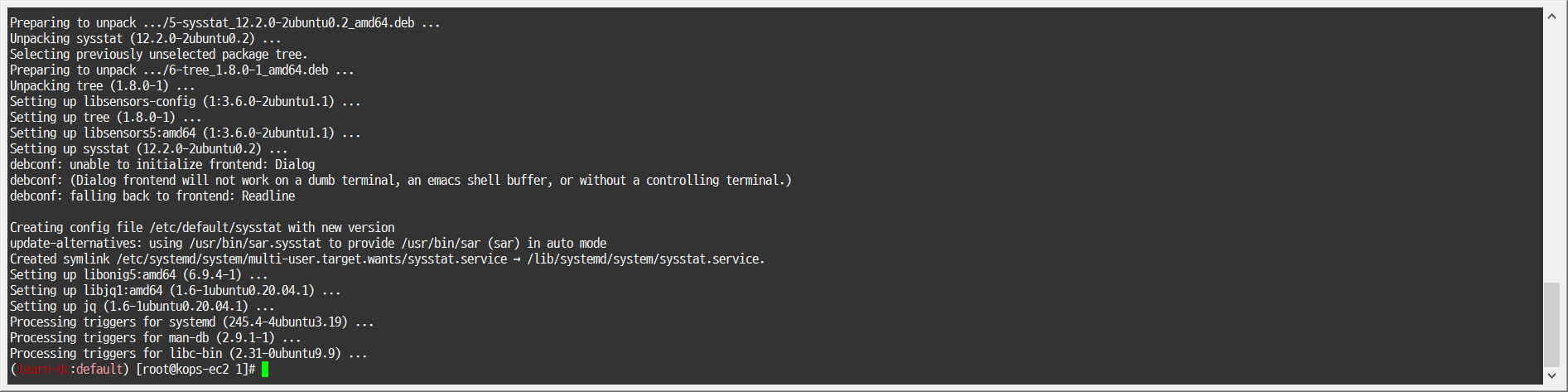

워커노드에 툴 설치

1
2


ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP sudo apt install -y tree jq sysstat
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP sudo apt install -y tree jq sysstat

워커노드 중 현재 파드가 배포되어 있다만, 아래 경로에 out.txt 파일 존재 확인

1
2
3
4


ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP tree /data
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP tree /data
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP tree /opt/local-path-provisioner
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP tree /opt/local-path-provisioner

해당 워커노드 자체에서 out.txt 파일 확인 : pvc-...lacalpath-claim 부분은 각자 실습 환경에 따라 다름

1

ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP tail -f /opt/local-path-provisioner/pvc-ab58055c-d860-4ba3-933f-5c4c44101681_default_localpath-claim/out.txt

파드 삭제 후 파드 재생성해서 데이터 유지 되는지 확인

파드 삭제 후 PV/PVC 확인

1
2
3
4
5
6


kubectl delete pod app
kubectl get pod,pv,pvc
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP tree /data
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP tree /data
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP tree /opt/local-path-provisioner
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP tree /opt/local-path-provisioner

파드 다시 실행

1

kubectl apply -f ~/pkos/3/localpath2.yaml

확인

1
2


kubectl exec -it app -- head /data/out.txt
kubectl exec -it app -- tail -f /data/out.txt

다음 실습을 위해서 파드와 PVC 삭제

파드와 PVC 삭제

1
2
3


kubectl delete pod app
kubectl get pv,pvc
kubectl delete pvc localpath-claim

확인

1
2
3
4
5


kubectl get pv

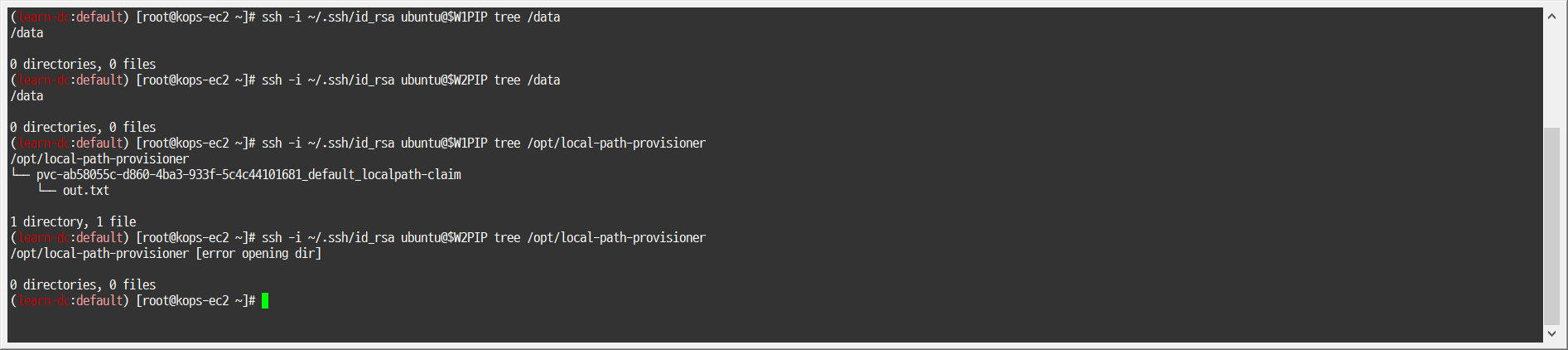

ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP tree /data
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP tree /data
ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP tree /opt/local-path-provisioner
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP tree /opt/local-path-provisioner

3.6 hostpath 형태의 데이터 저장소의 문제점 확인 : 강제로 디플로이먼트(파드)를 쫓아내서 문제 발생 후 확인 -> 어떤 문제가 발생하는가?

현재 상태에서 해결 할 수 있는 방법(아이디어)가 있는가?
- 스토리지 복제 vs 애플리케이션 복제, 혹은 또 다른 아이디어 애플리케이션(파드) 간 복제가 된다면 로컬에 있는 저장소를 사용하는 것에 대해서 어떻게 생각하나요?

파드 배포된 워커노드 drain 해서 문제 확인 → 다시 원복

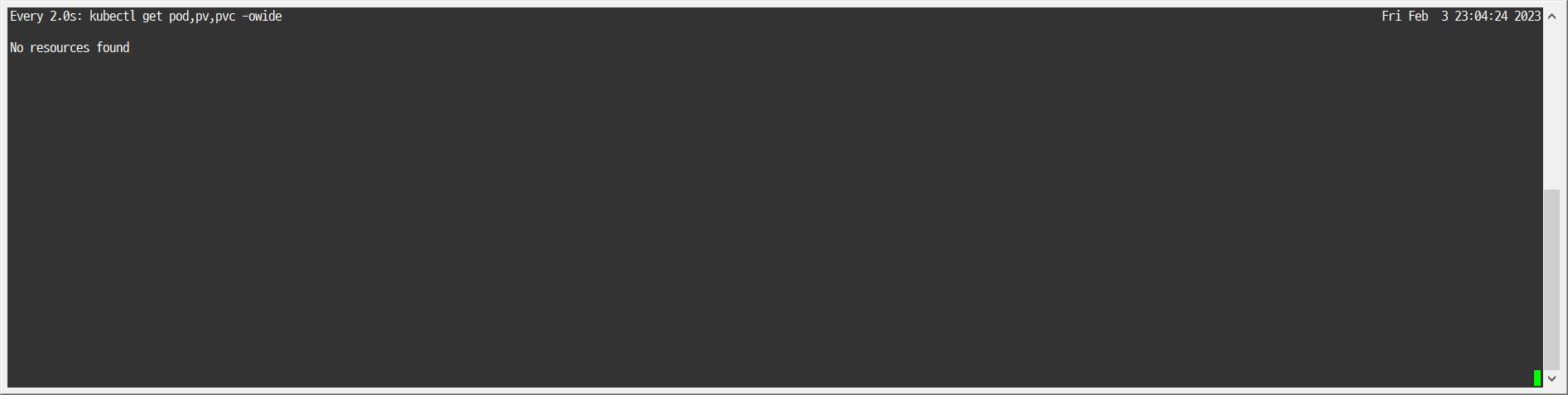

모니터링
- 1

  watch kubectl get pod,pv,pvc -owide

디플로이먼트

1
2


cat ~/pkos/3/localpath-fail.yaml | yh
kubectl apply -f ~/pkos/3/localpath-fail.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43


apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: localpath-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 2Gi
  storageClassName: "local-path"
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: date-pod
  labels:
    app: date
spec:
  replicas: 1
  selector:
    matchLabels:
      app: date
  template:
    metadata:
      labels:
        app: date
    spec:
      terminationGracePeriodSeconds: 3
      containers:
      - name: app
        image: centos
        command: ["/bin/sh"]
        args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
        volumeMounts:
        - name: pod-persistent-volume
          mountPath: /data
      volumes:
      - name: pod-persistent-volume
        persistentVolumeClaim:
          claimName: localpath-claim

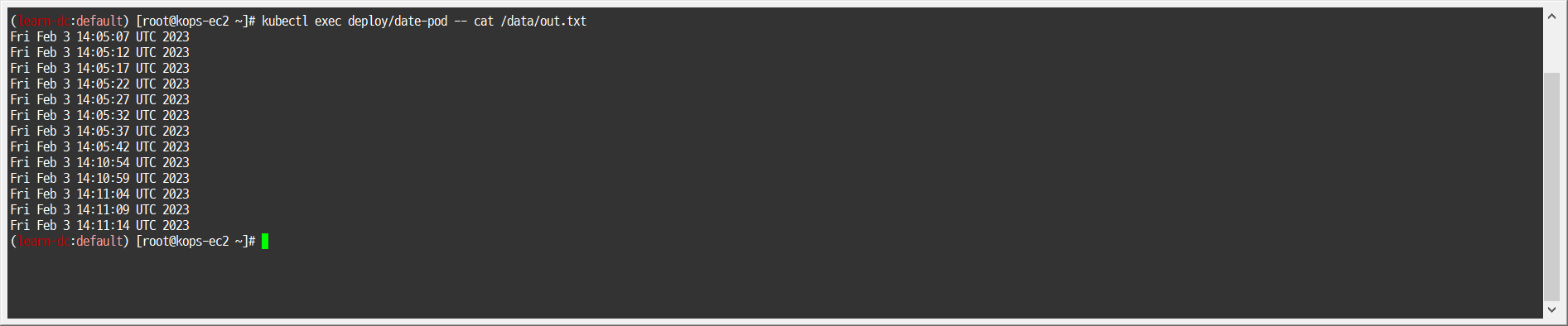

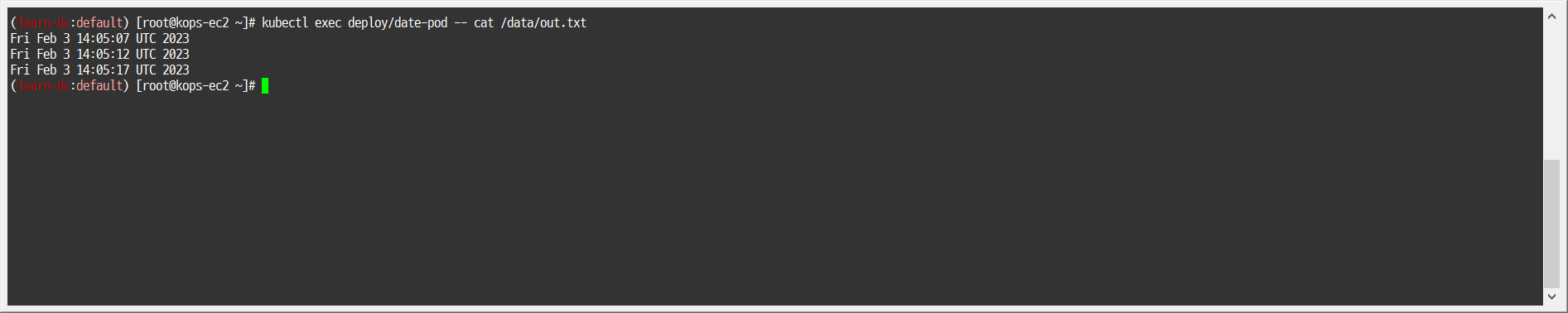

배포 확인

1

kubectl exec deploy/date-pod -- cat /data/out.txt

파드가 배포된 워커노드 변수 지정

1
2


PODNODE=$(kubectl get pod -l app=date -o jsonpath={.items[0].spec.nodeName})
echo $PODNODE

파드가 배포된 워커노드에 장애유지 보수를 위한 drain 설정

1

kubectl drain $PODNODE --force --ignore-daemonsets --delete-emptydir-data && kubectl get pod -w

상태 확인

1
2
3


kubectl get node
kubectl get deploy/date-pod
kubectl describe pod -l app=date | grep Events: -A5

local-path 스토리지클래스에서 생성되는 PV 에 Node Affinity 설정 확인

1
2
3
4
5
6
7


kubectl describe pv

# ...
# Node Affinity:
#   Required Terms:
#     Term 0:        kubernetes.io/hostname in [i-0e700c0d6c23d8e84]
# ...

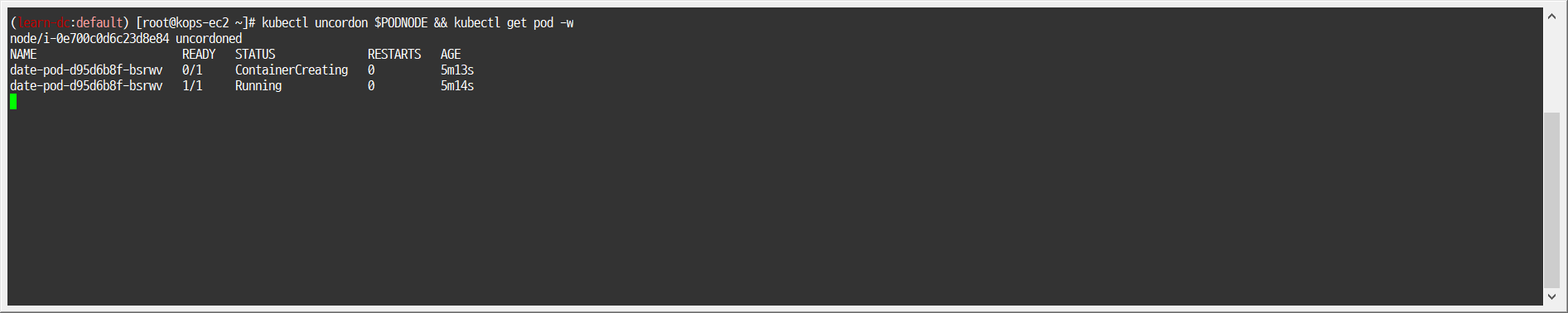

파드가 배포된 워커노드에 장애유지 보수를 완료 후 uncordon 정상 상태로 원복 Failback
- 1 2

  kubectl uncordon $PODNODE && kubectl get pod -w kubectl exec deploy/date-pod -- cat /data/out.txt

다음 실습을 위해서 파드와 PVC 삭제

파드와 PVC 삭제

1
2


kubectl delete deploy/date-pod
kubectl delete pvc localpath-claim

3.7 Kuberstr & sar 모니터링 및 성능 측정 확인(NVMe SSD) - 링크 Github 한글 CloudStorage

Kubestr 이용한 성능 측정 - 링크 Youtube Blog ⇒ local-path 와 NFS 등 스토리지 클래스의 IOPS 차이를 확인
디스크 I/O 성능 원리 : 아래 그림은 시스템 성능 분석과 최적화 책 중 그림을 참조

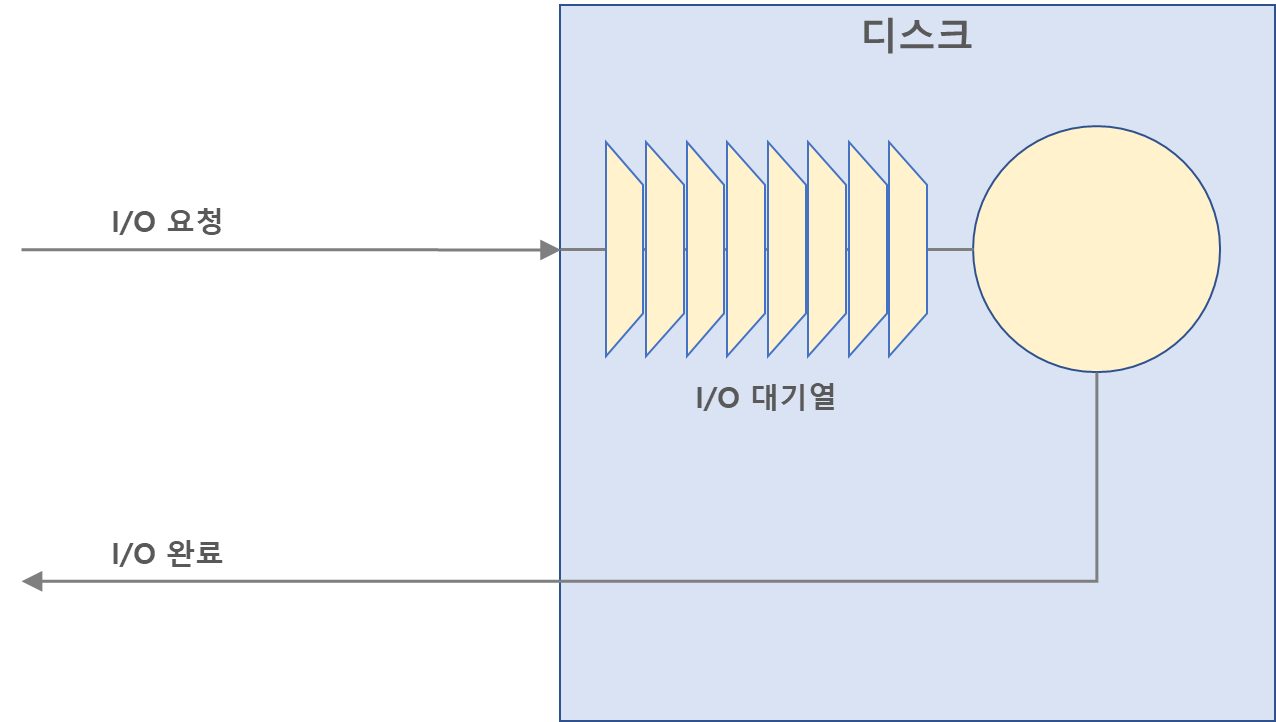

1. 대기열이 있는 단순한 디스크

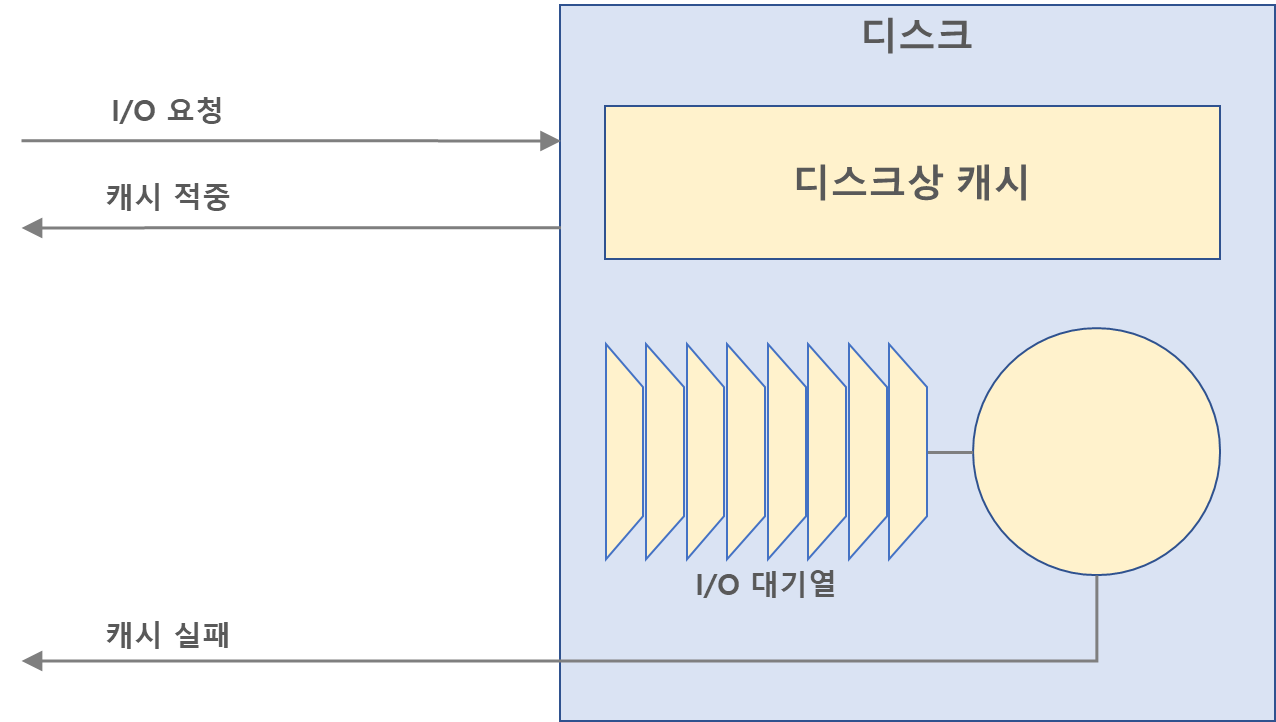

2. 디스크 캐시가 있는 간단한 디스크

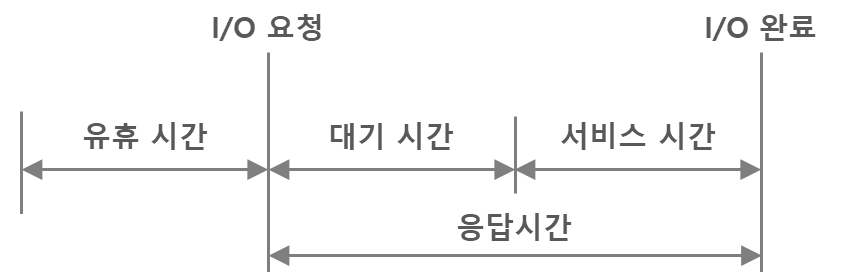

3. 시간 측정 : 저장 장치의 응답시간은 디스크 I/O 요청부터 완료까지 걸리는 시간을 의미, 서비스 시간과 대기 시간으로 나눔

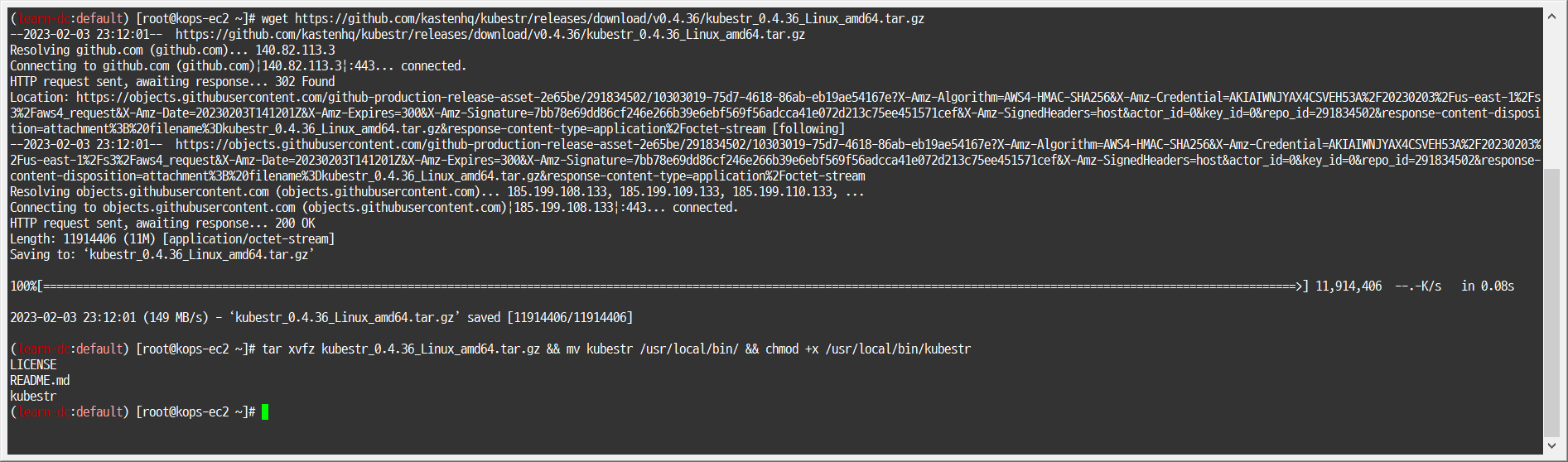

kubestr 툴 다운로드

1
2


wget https://github.com/kastenhq/kubestr/releases/download/v0.4.36/kubestr_0.4.36_Linux_amd64.tar.gz
tar xvfz kubestr_0.4.36_Linux_amd64.tar.gz && mv kubestr /usr/local/bin/ && chmod +x /usr/local/bin/kubestr

스토리지클래스 점검
- 1 2

  kubestr -h kubestr

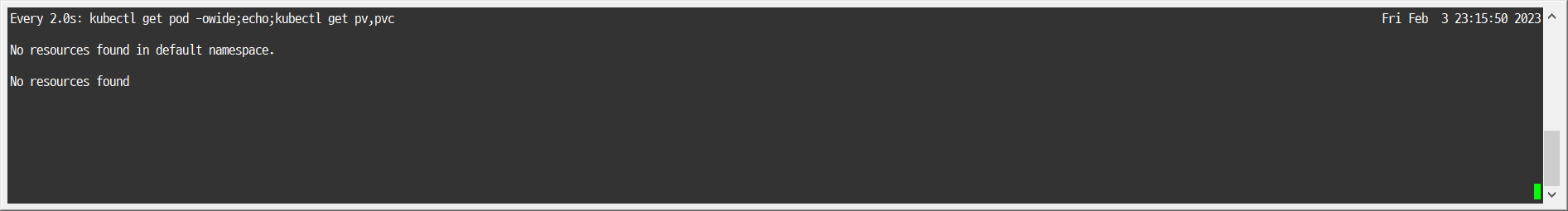

모니터링

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

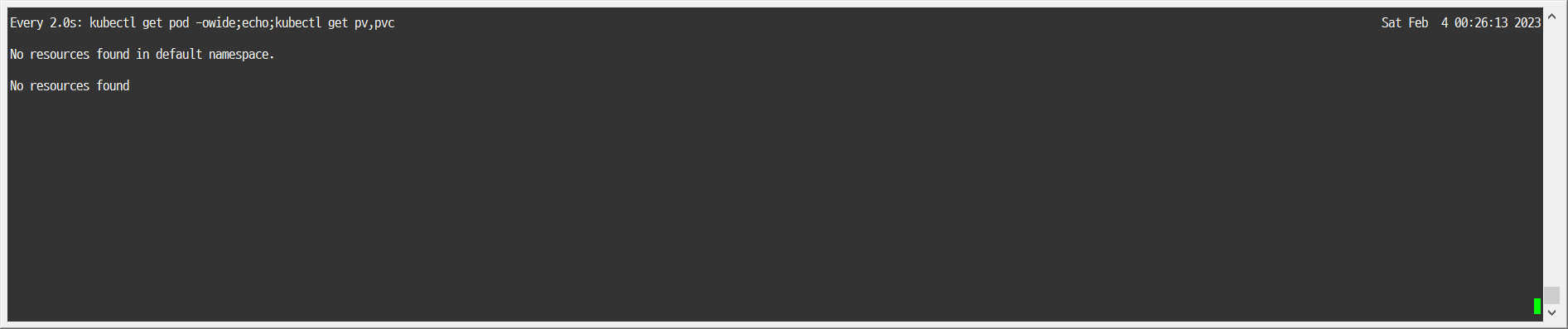

watch 'kubectl get pod -owide;echo;kubectl get pv,pvc'

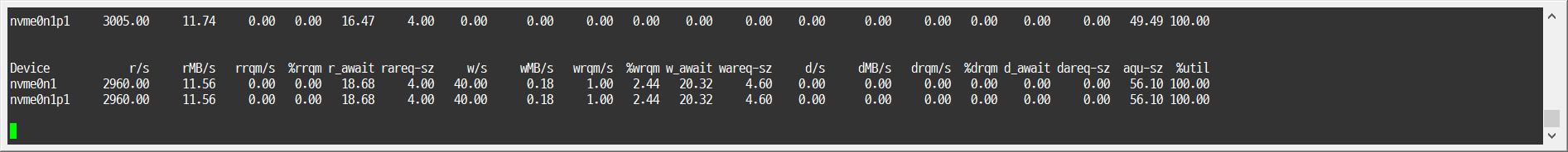

ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP iostat -xmdz 1 -p nvme1n1
ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP iostat -xmdz 1 -p nvme1n1
# ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP iostat -xmdz 1 -p nvme0n1
# ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP iostat -xmdz 1 -p nvme0n1

# --------------------------------------------------------------
# # rrqm/s : 초당 드라이버 요청 대기열에 들어가 병합된 읽기 요청 횟수
# # wrqm/s : 초당 드라이버 요청 대기열에 들어가 병합된 쓰기 요청 횟수
# # r/s : 초당 디스크 장치에 요청한 읽기 요청 횟수
# # w/s : 초당 디스크 장치에 요청한 쓰기 요청 횟수
# # rMB/s : 초당 디스크 장치에서 읽은 메가바이트 수
# # wMB/s : 초당 디스크 장치에 쓴 메가바이트 수
# # await : 가장 중요한 지표, 평균 응답 시간. 드라이버 요청 대기열에서 기다린 시간과 장치의 I/O 응답시간을 모두 포함 (단위: ms)
# iostat -xmdz 1 -p xvdf
# Device:         rrqm/s   wrqm/s     r/s     w/s    rMB/s    wMB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
# xvdf              0.00     0.00 2637.93    0.00    10.30     0.00     8.00     6.01    2.28    2.28    0.00   0.33  86.21
# --------------------------------------------------------------

측정

1
2
3
4


curl -s -O https://raw.githubusercontent.com/wikibook/kubepractice/main/ch10/fio-read.fio
kubestr fio -f fio-read.fio -s local-path --size 10G
# curl -s -O https://raw.githubusercontent.com/wikibook/kubepractice/main/ch10/fio-write.fio
# kubestr fio -f fio-write.fio -s local-path --size 10G

4k 디스크 블록 기준 Read 평균 IOPS는 20309

1

kubestr fio -f fio-read.fio -s local-path --size 10G

4k 디스크 블록 기준 Write 평균 IOPS는 3019

1
2


curl -s -O https://raw.githubusercontent.com/wikibook/kubepractice/main/ch10/fio-write.fio
kubestr fio -f fio-write.fio -s local-path --size 10G

3.8 과제2

1. 과제 내용

목표 : 호스트 Path(local-path-provisioner) 실습 및 문제점 확인과 성능 측정 후 관련 스샷 올려주세요

2. 과제 수행내용

읽기

1

kubestr fio -f fio-read.fio -s local-path --size 10G

쓰기

1

kubestr fio -f fio-write.fio -s local-path --size 10G

4. AWS EBS Controller

4.1 개요

Volume (ebs-csi-controller) : EBS CSI driver 동작 : 볼륨 생성 및 파드에 볼륨 연결 - 링크

4.2 PV PVC 파드 테스트

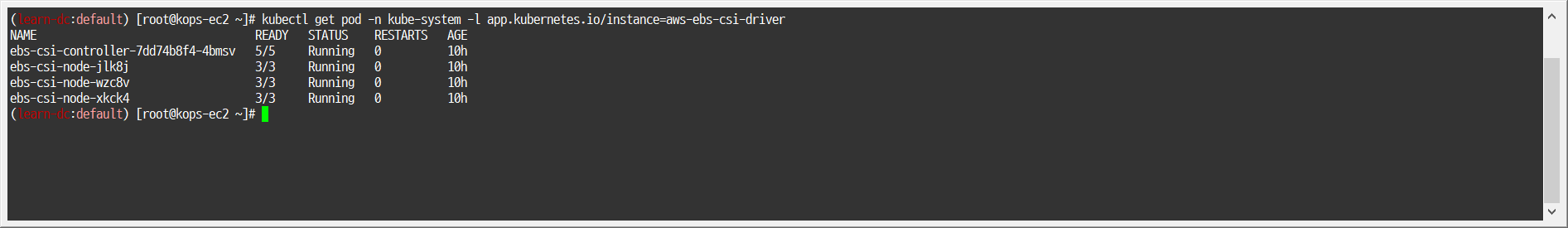

kOps 설치 시 기본 배포됨

1

kubectl get pod -n kube-system -l app.kubernetes.io/instance=aws-ebs-csi-driver

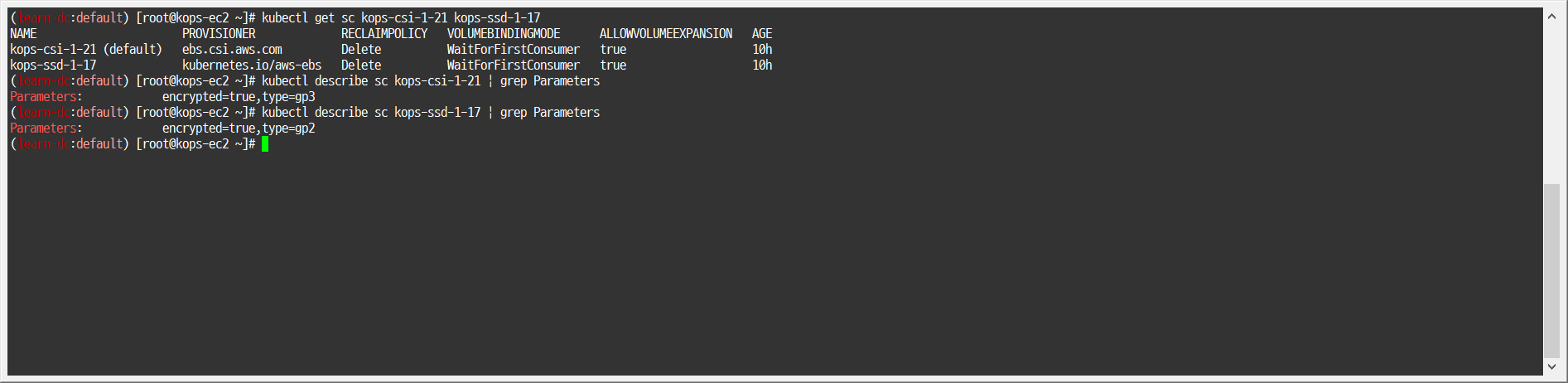

스토리지 클래스 확인

1
2
3


kubectl get sc kops-csi-1-21 kops-ssd-1-17
kubectl describe sc kops-csi-1-21 | grep Parameters
kubectl describe sc kops-ssd-1-17 | grep Parameters

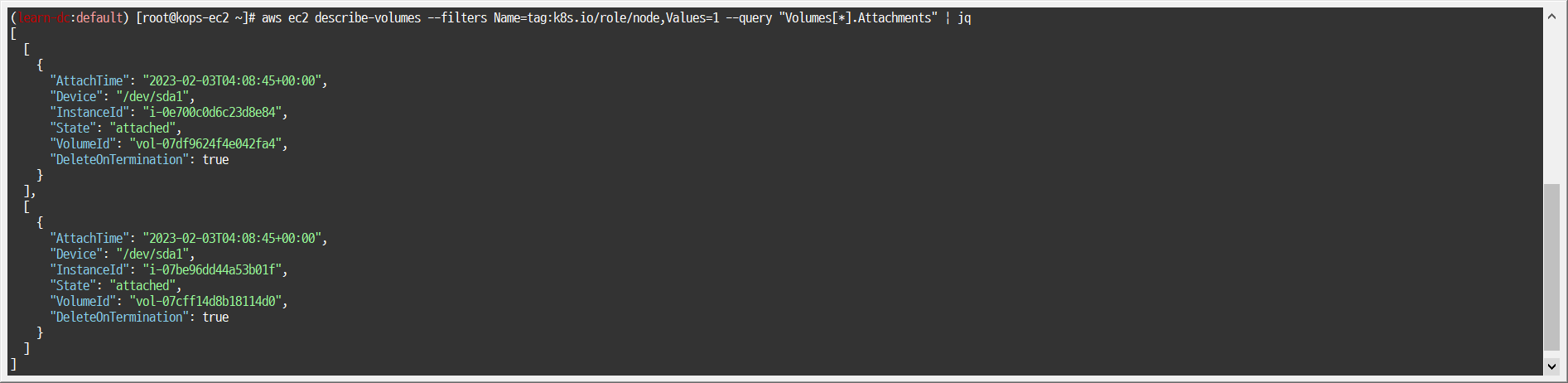

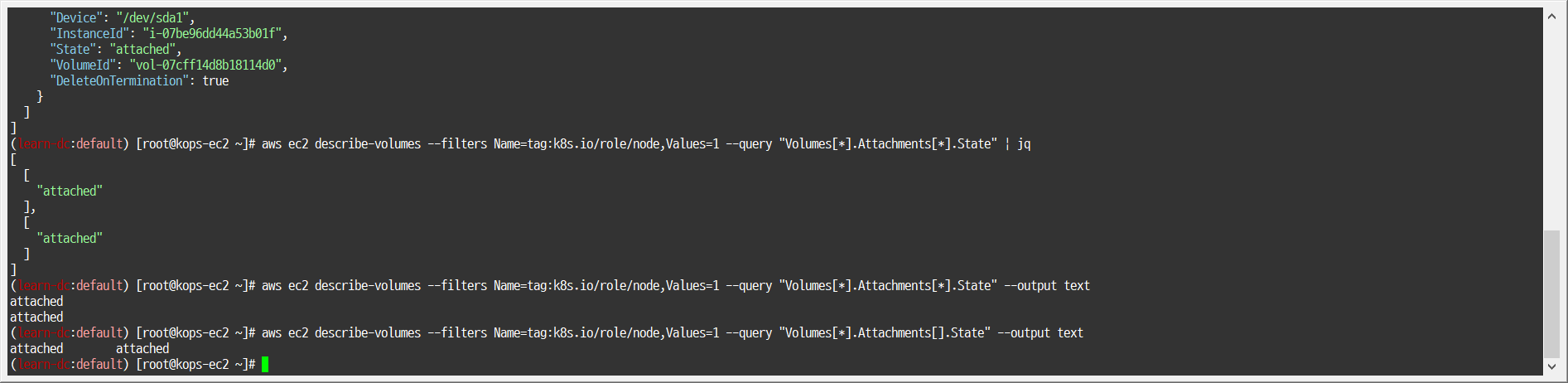

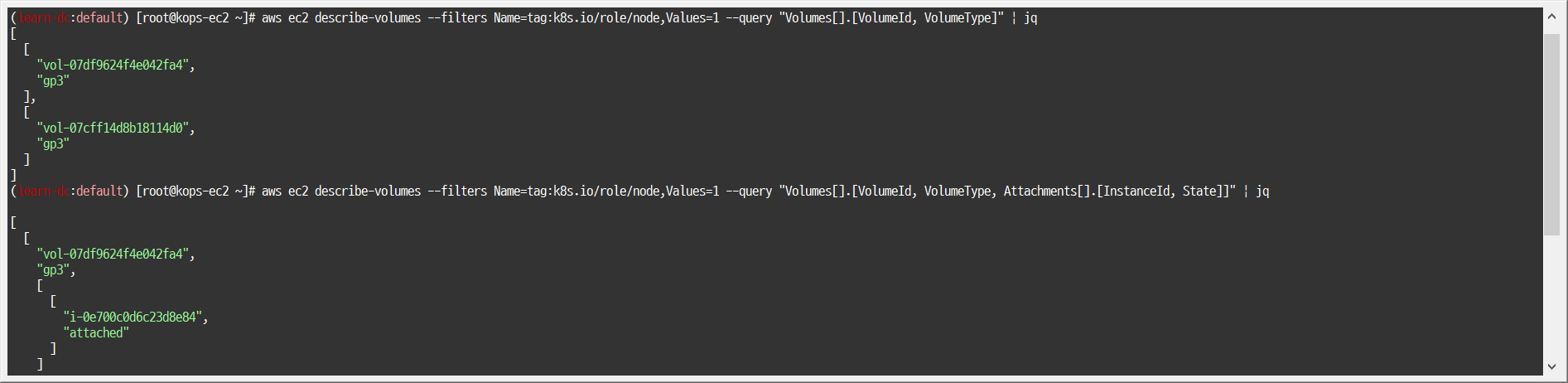

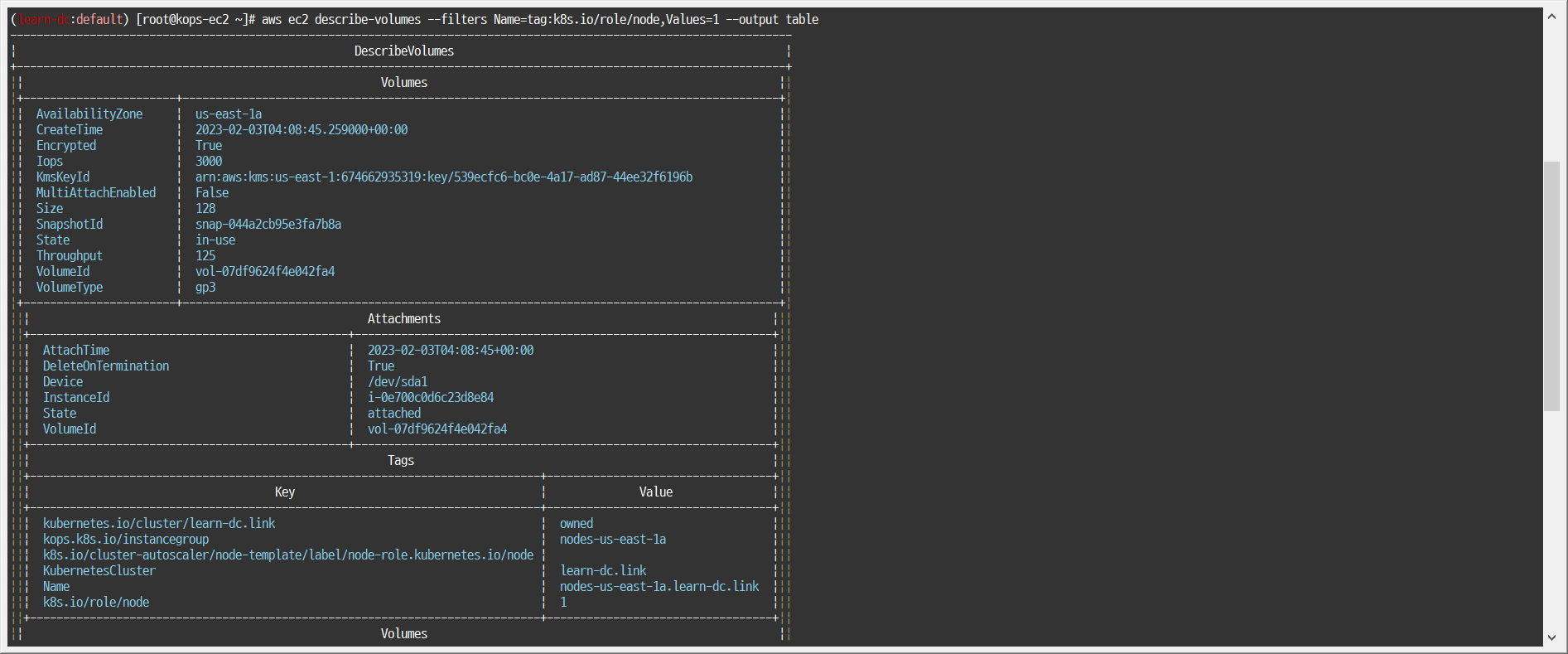

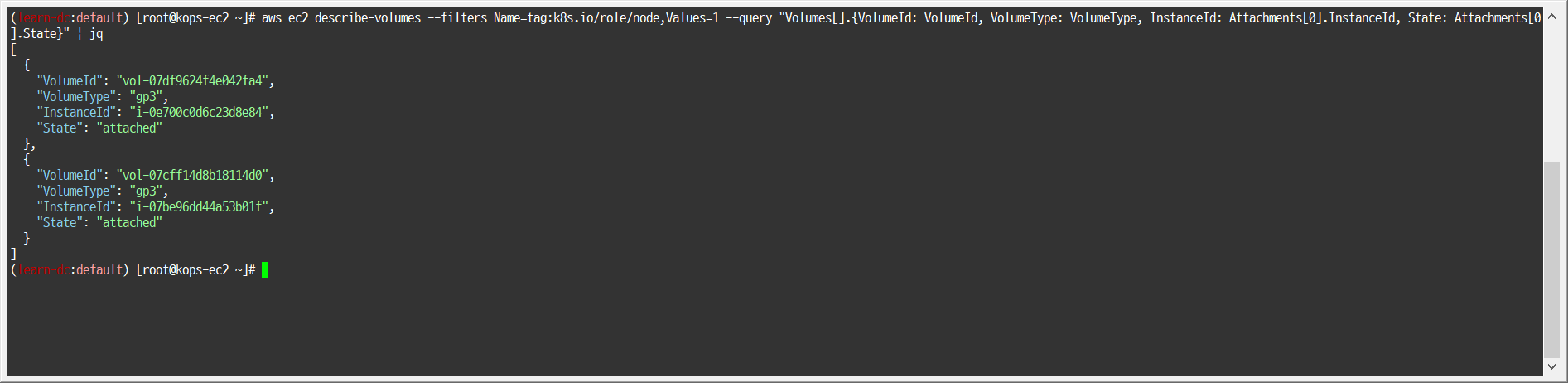

워커노드의 EBS 볼륨 확인 : tag(키/값) 필터링 - 링크

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --output table
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].Attachments" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].Attachments[*].State" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].Attachments[*].State" --output text
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].Attachments[].State" --output text
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].Attachments[?State=='attached'].VolumeId[]" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].Attachments[?State=='attached'].VolumeId[]" --output text
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].Attachments[?State=='attached'].InstanceId[]" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[*].{ID:VolumeId,Tag:Tags}" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[].[VolumeId, VolumeType]" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[].[VolumeId, VolumeType, Attachments[].[InstanceId, State]]" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[].[VolumeId, VolumeType, Attachments[].[InstanceId, State][]][]" | jq
aws ec2 describe-volumes --filters Name=tag:k8s.io/role/node,Values=1 --query "Volumes[].{VolumeId: VolumeId, VolumeType: VolumeType, InstanceId: Attachments[0].InstanceId, State: Attachments[0].State}" | jq

워커노드에서 파드에 추가한 EBS 볼륨 확인

1
2
3


aws ec2 describe-volumes --filters Name=tag:ebs.csi.aws.com/cluster,Values=true --output table
aws ec2 describe-volumes --filters Name=tag:ebs.csi.aws.com/cluster,Values=true --query "Volumes[*].{ID:VolumeId,Tag:Tags}" | jq
aws ec2 describe-volumes --filters Name=tag:ebs.csi.aws.com/cluster,Values=true --query "Volumes[].{VolumeId: VolumeId, VolumeType: VolumeType, InstanceId: Attachments[0].InstanceId, State: Attachments[0].State}" | jq

워커노드에서 파드에 추가한 EBS 볼륨 모니터링

1

while true; do aws ec2 describe-volumes --filters Name=tag:ebs.csi.aws.com/cluster,Values=true --query "Volumes[].{VolumeId: VolumeId, VolumeType: VolumeType, InstanceId: Attachments[0].InstanceId, State: Attachments[0].State}" --output text; date; sleep 1; done

PVC 생성

1
2


cat ~/pkos/3/awsebs-pvc.yaml | yh
kubectl apply -f ~/pkos/3/awsebs-pvc.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


# cat ~/pkos/3/awsebs-pvc.yaml | yh
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 4Gi

파드 생성

1
2


cat ~/pkos/3/awsebs-pod.yaml | yh
kubectl apply -f ~/pkos/3/awsebs-pod.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


# cat ~/pkos/3/awsebs-pod.yaml | yh
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: ebs-claim

PVC, 파드 확인

1
2


kubectl get pvc,pv,pod
kubectl df-pv

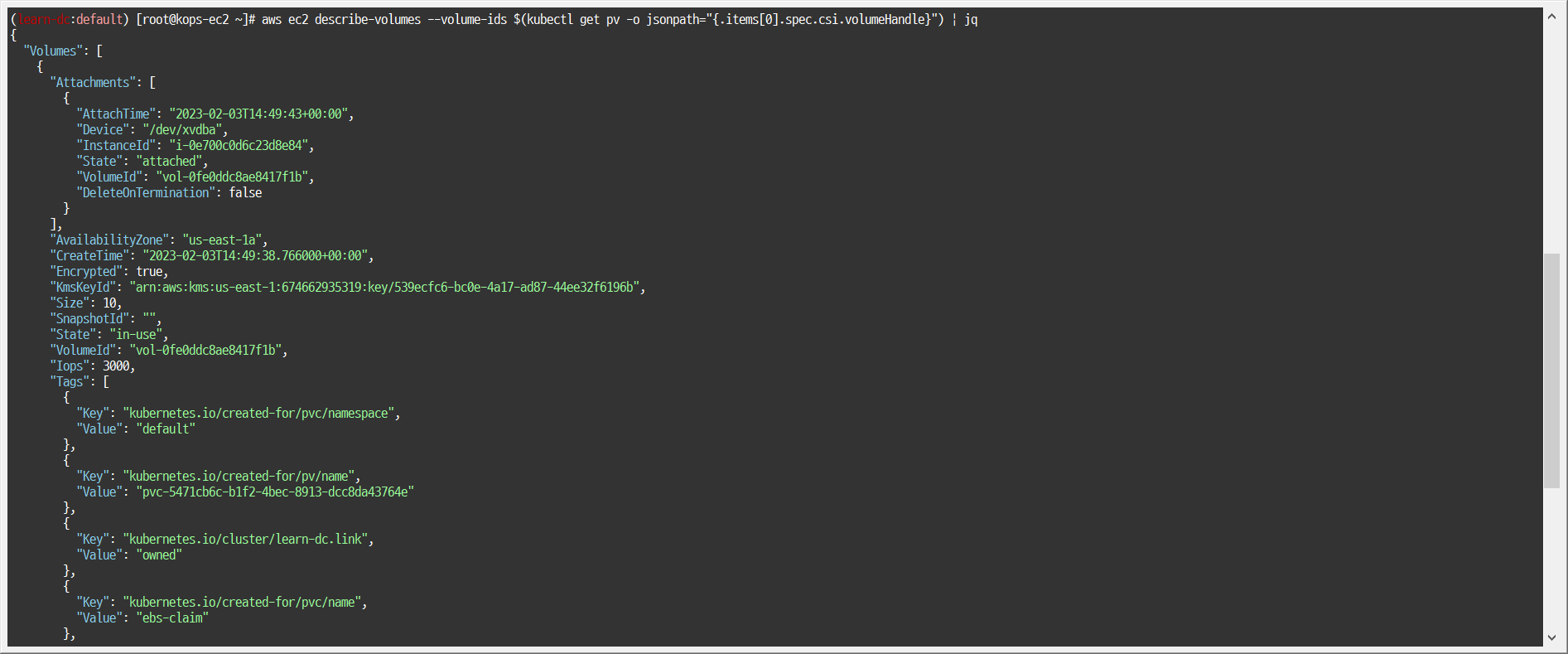

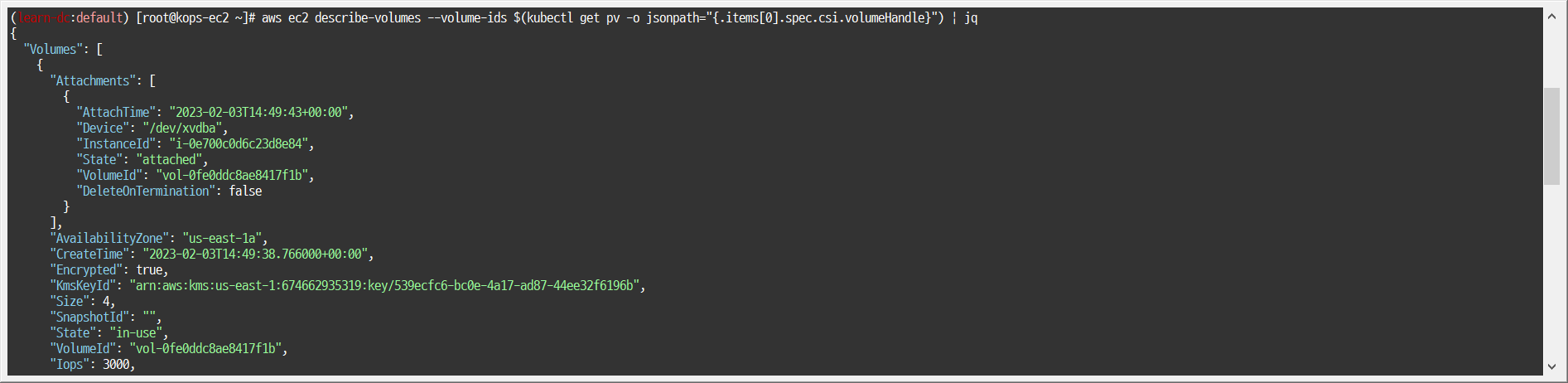

추가된 EBS 볼륨 상세 정보 확인

1

aws ec2 describe-volumes --volume-ids $(kubectl get pv -o jsonpath="{.items[0].spec.csi.volumeHandle}") | jq

파일 내용 추가 저장 확인

1

kubectl exec app -- tail -f /data/out.txt

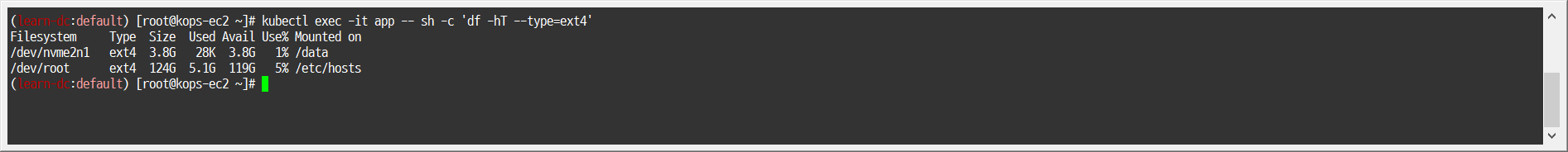

파드 내에서 볼륨 정보 확인

1

kubectl exec -it app -- sh -c 'df -hT --type=ext4'

볼륨 증가 - 링크 -> 늘릴수는 있어도 줄일수는 없단다! - 링크

현재 pv 의 이름을 기준하여 4G > 10G 로 증가 : .spec.resources.requests.storage의 4Gi 를 10Gi로 변경

1
2
3
4
5


# kubectl edit pvc ebs-claim
kubectl get pvc ebs-claim -o jsonpath={.spec.resources.requests.storage} ; echo
kubectl get pvc ebs-claim -o jsonpath={.status.capacity.storage} ; echo
kubectl patch pvc ebs-claim -p '{"spec":{"resources":{"requests":{"storage":"10Gi"}}}}'
# kubectl patch pvc ebs-claim -p '{"status":{"capacity":{"storage":"10Gi"}}}' # status 는 바로 위 커멘드 적용 후 EBS 10Gi 확장 후 알아서 10Gi 반영됨

확인 : 수치 반영이 조금 느릴수 있다

1
2
3


kubectl exec -it app -- sh -c 'df -hT --type=ext4'
kubectl df-pv
aws ec2 describe-volumes --volume-ids $(kubectl get pv -o jsonpath="{.items[0].spec.csi.volumeHandle}") | jq

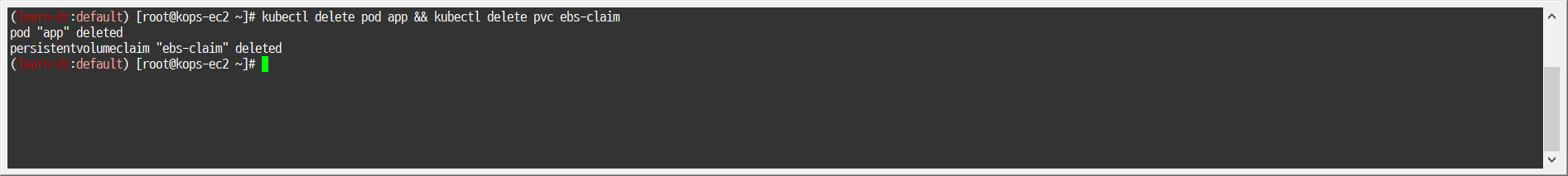

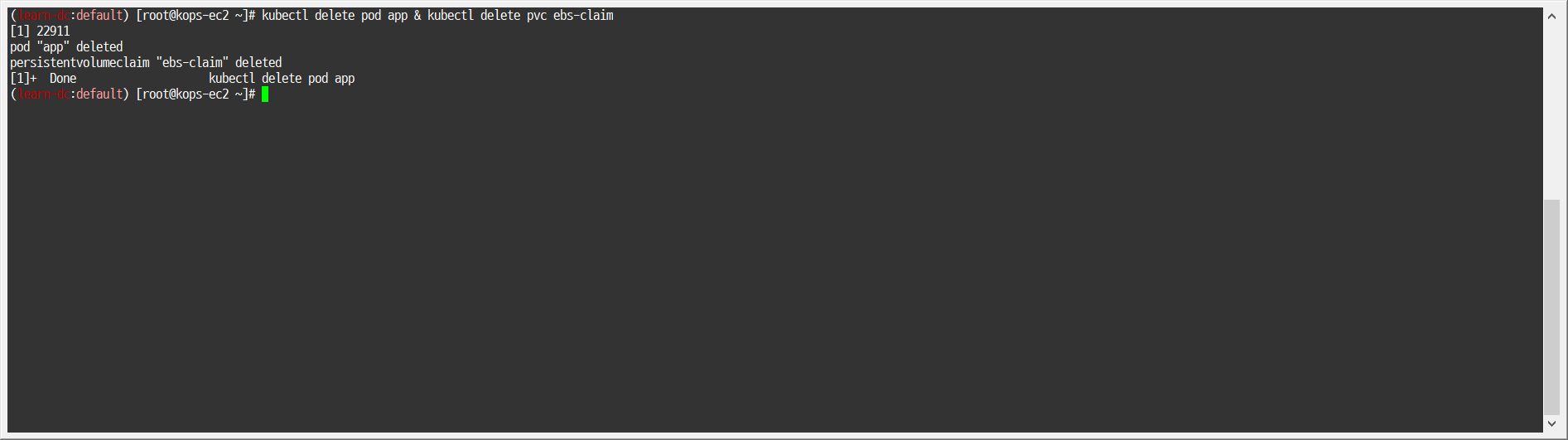

삭제

1

kubectl delete pod app & kubectl delete pvc ebs-claim

4.3 과제 3

1. 과제 내용

목표 : AWS EBS를 PVC로 사용 후 온라인 볼륨 증가 후 관련 스샷 올려주세요

2. 과제 수행내용

볼륨 증가 전
볼륭 증가 후

5. AWS Volume SnapShots Controller

5.1 Volumesnapshots 사용 - 링크 VolumeSnapshot example

스냅샷 컨트롤러 설치

kOps 클러스터 편집

1
2
3
4
5
6
7
8
9


kops edit cluster

# -----
# spec:
#   snapshotController:
#     enabled: true
#   certManager:  # 이미 설치됨
#     enabled: true  # 이미 설치됨
# -----

업데이트 적용

1

kops update cluster --yes && sleep 3 && kops rolling-update cluster

확인 » 배포 시 3분 정도 소요됨

1
2


watch kubectl get pod -n kube-system
kubectl get crd | grep volumesnapshot

vsclass 생성

1
2


kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/aws-ebs-csi-driver/master/examples/kubernetes/snapshot/manifests/classes/snapshotclass.yaml
kubectl get volumesnapshotclass

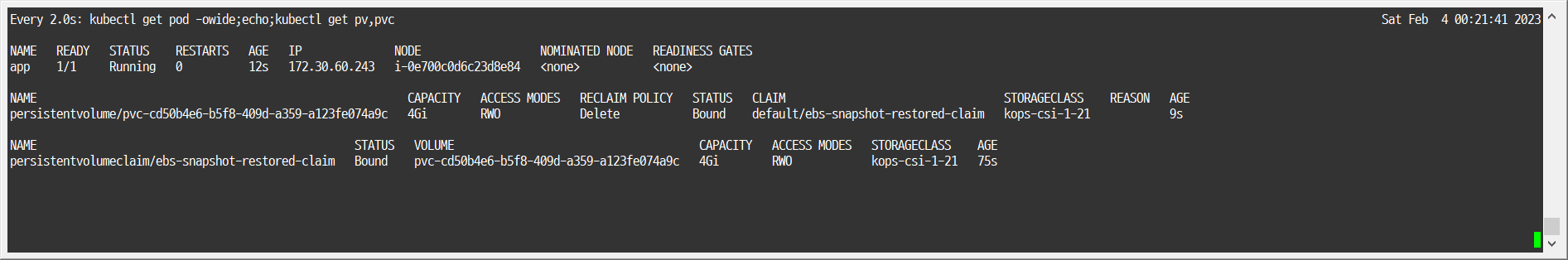

테스트 PVC/파드 생성

PVC 생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


cat ~/pkos/3/awsebs-pvc.yaml | yh
kubectl apply -f ~/pkos/3/awsebs-pvc.yaml

# cat <<EOF | kubectl create -f -
# apiVersion: v1
# kind: PersistentVolumeClaim
# metadata:
#   name: ebs-claim
# spec:
#   accessModes:
#     - ReadWriteOnce
#   resources:
#     requests:
#       storage: 4Gi
# EOF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


# cat ~/pkos/3/awsebs-pvc.yaml | yh
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 4Gi

파드 생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


cat ~/pkos/3/awsebs-pod.yaml | yh
kubectl apply -f ~/pkos/3/awsebs-pod.yaml

# cat <<EOF | kubectl create -f -
# apiVersion: v1
# kind: Pod
# metadata:
#   name: app
# spec:
#   containers:
#   - name: app
#     image: centos
#     command: ["/bin/sh"]
#     args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
#     volumeMounts:
#     - name: persistent-storage
#       mountPath: /data
#   volumes:
#   - name: persistent-storage
#     persistentVolumeClaim:
#       claimName: ebs-claim
# EOF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


# cat ~/pkos/3/awsebs-pod.yaml | yh
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: ebs-claim

VolumeSnapshot 생성 : Create a VolumeSnapshot referencing the PersistentVolumeClaim name

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


cat ~/pkos/3/ebs-volume-snapshot.yaml | yh
kubectl apply -f ~/pkos/3/ebs-volume-snapshot.yaml

# cat <<EOF | kubectl create -f -
# apiVersion: snapshot.storage.k8s.io/v1
# kind: VolumeSnapshot
# metadata:
#   name: ebs-volume-snapshot
# spec:
#   volumeSnapshotClassName: csi-aws-vsc
#   source:
#     persistentVolumeClaimName: ebs-claim
# EOF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


# cat ~/pkos/3/awsebs-pod.yaml | yh
apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshot
metadata:
  name: ebs-volume-snapshot
spec:
  volumeSnapshotClassName: csi-aws-vsc
  source:
    persistentVolumeClaimName: ebs-claim

파일 내용 추가 저장 확인

1

kubectl exec app -- tail -f /data/out.txt

VolumeSnapshot 확인

1
2
3


kubectl get volumesnapshot
kubectl get volumesnapshot ebs-volume-snapshot -o jsonpath={.status.boundVolumeSnapshotContentName}
kubectl describe volumesnapshot.snapshot.storage.k8s.io ebs-volume-snapshot

AWS EBS 스냅샷 확인

1
2


aws ec2 describe-snapshots --owner-ids self | jq
aws ec2 describe-snapshots --owner-ids self --query 'Snapshots[]' --output table

app & pvc 제거 : 강제로 장애 재현

1

kubectl delete pod app && kubectl delete pvc ebs-claim

스냅샷으로 복원

스냅샷에서 PVC 로 복원

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


cat ~/pkos/3/ebs-snapshot-restored-claim.yaml | yh
kubectl apply -f ~/pkos/3/ebs-snapshot-restored-claim.yaml

# cat <<EOF | kubectl create -f -
# apiVersion: v1
# kind: PersistentVolumeClaim
# metadata:
#   name: ebs-snapshot-restored-claim
# spec:
#   accessModes:
#     - ReadWriteOnce
#   resources:
#     requests:
#       storage: 4Gi
#   dataSource:
#     name: ebs-volume-snapshot
#     kind: VolumeSnapshot
#     apiGroup: snapshot.storage.k8s.io
# EOF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


# cat ~/pkos/3/ebs-snapshot-restored-claim.yaml | yh
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-snapshot-restored-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 4Gi
  dataSource:
    name: ebs-volume-snapshot
    kind: VolumeSnapshot
    apiGroup: snapshot.storage.k8s.io

확인
- 1

  kubectl get pvc,pv

파드 생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


cat ~/pkos/3/ebs-snapshot-restored-pod.yaml | yh
kubectl apply -f ~/pkos/3/ebs-snapshot-restored-pod.yaml

# cat <<EOF | kubectl create -f -
# apiVersion: v1
# kind: Pod
# metadata:
#   name: app
# spec:
#   containers:
#   - name: app
#     image: centos
#     command: ["/bin/sh"]
#     args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
#     volumeMounts:
#     - name: persistent-storage
#       mountPath: /data
#   volumes:
#   - name: persistent-storage
#     persistentVolumeClaim:
#       claimName: ebs-snapshot-restored-claim
# EOF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


# cat ~/pkos/3/ebs-snapshot-restored-pod.yaml | yh
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: ebs-snapshot-restored-claim

파일 내용 저장 확인 : 파드 삭제 전까지의 저장 기록이 남아 있다. 이후 파드 재생성 후 기록도 잘 저장되고 있다
- 1

  kubectl exec app -- cat /data/out.txt

삭제

1

kubectl delete pod app && kubectl delete pvc ebs-snapshot-restored-claim && kubectl delete volumesnapshots ebs-volume-snapshot

5.2 과제 4

1. 과제 내용

목표 : AWS Volume SnapShots 실습 후 관련 스샷 올려주세요

2. 과제 수행내용

백업
복구

6. AWS EFS Controller

6.1 EFS 파일시스템 생성 및 EFS Controller 설치 - 링크 Github Helm

EFS 정보 확인

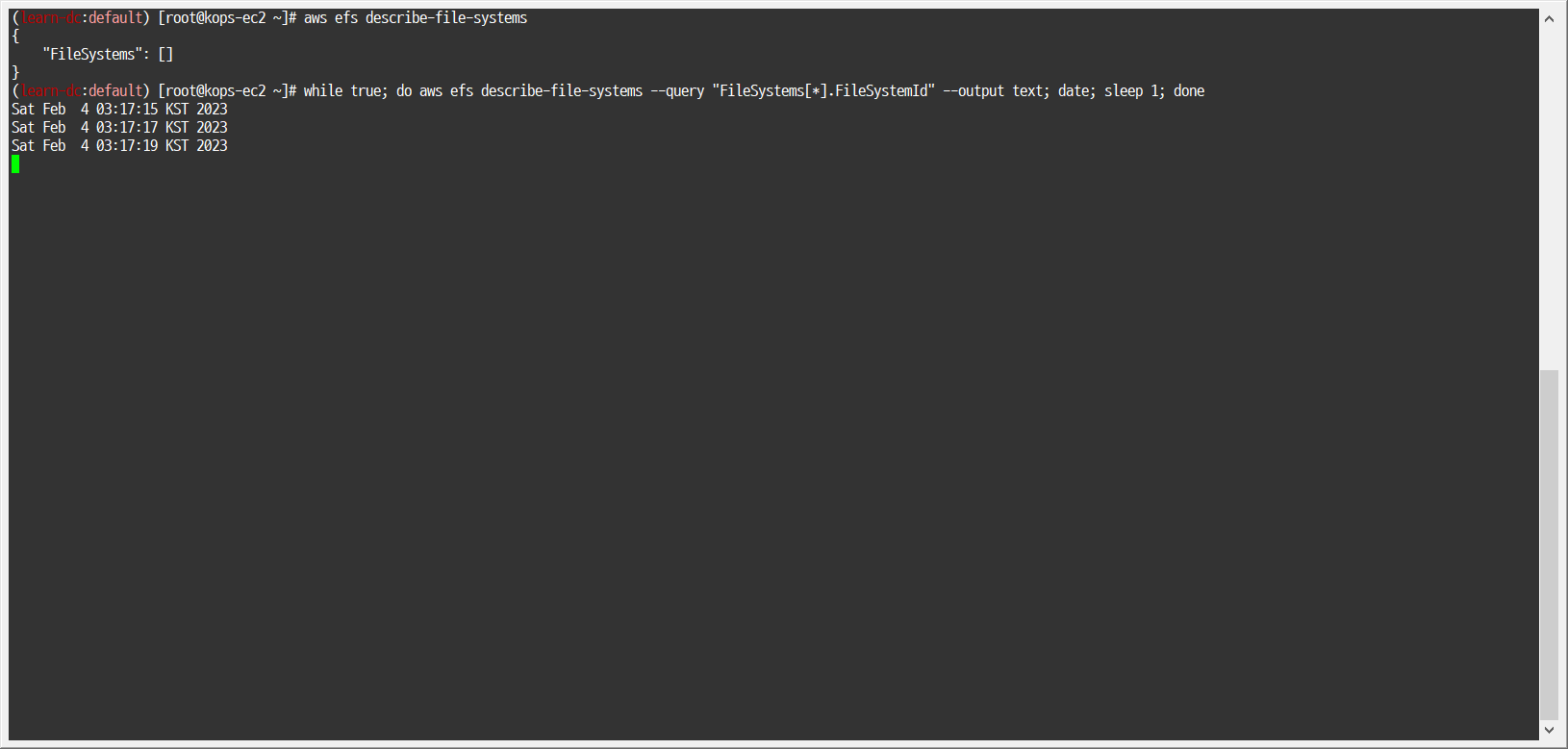

1
2


aws efs describe-file-systems
while true; do aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text; date; sleep 1; done

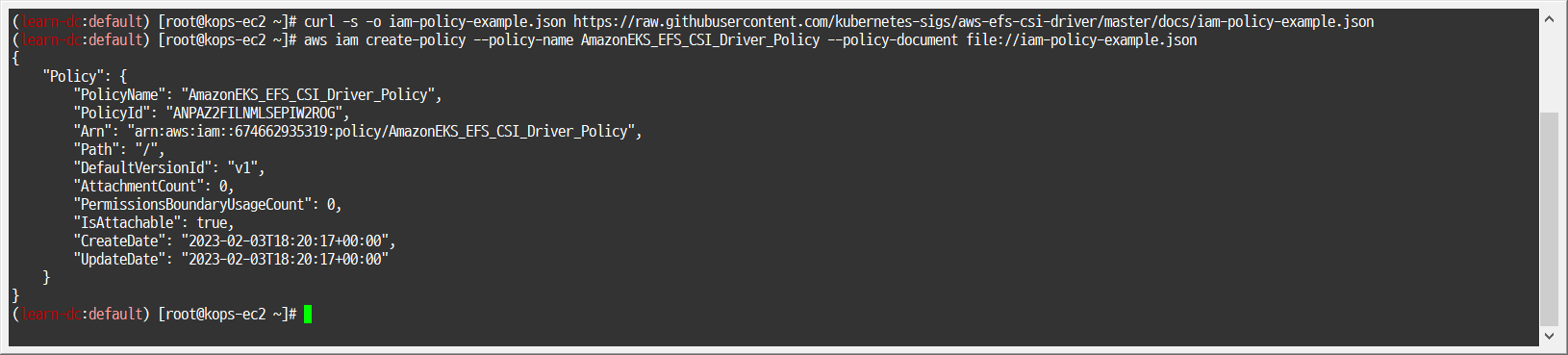

IAM 정책 생성

1
2


curl -s -o iam-policy-example.json https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/docs/iam-policy-example.json
aws iam create-policy --policy-name AmazonEKS_EFS_CSI_Driver_Policy --policy-document file://iam-policy-example.json

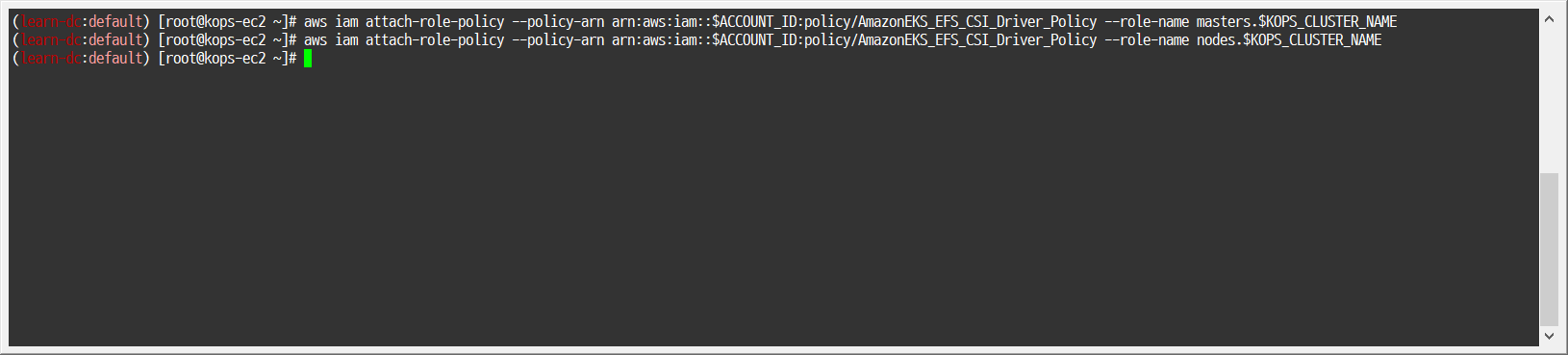

EC2 instance profiles 에 IAM Policy 추가(attach)

1
2


aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AmazonEKS_EFS_CSI_Driver_Policy --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AmazonEKS_EFS_CSI_Driver_Policy --role-name nodes.$KOPS_CLUSTER_NAME

EFS Controller 설치

1
2
3


helm repo add aws-efs-csi-driver https://kubernetes-sigs.github.io/aws-efs-csi-driver/
helm repo update
helm install my-aws-efs-csi-driver aws-efs-csi-driver/aws-efs-csi-driver --version 2.3.6 --set replicaCount=1 --namespace kube-system

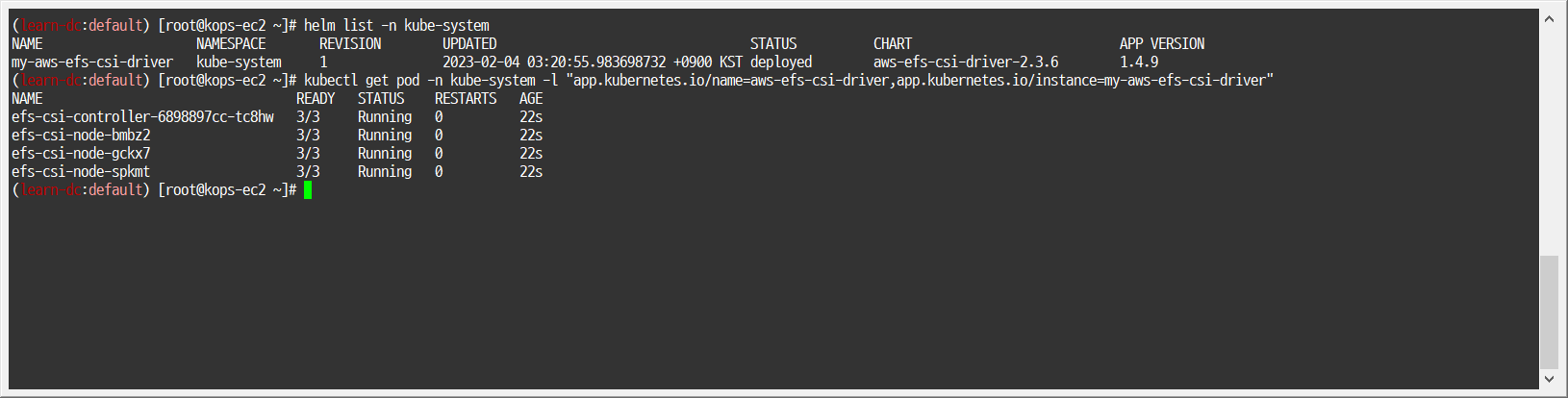

확인

1
2


helm list -n kube-system
kubectl get pod -n kube-system -l "app.kubernetes.io/name=aws-efs-csi-driver,app.kubernetes.io/instance=my-aws-efs-csi-driver"

AWS EFS 파일 시스템 생성 - 링크

kops가 동작하는 vpc id 출력

1
2


# aws ec2 describe-vpcs --query 'Vpcs[?Tags[?Key==`Name`]|[?Value==`<각자 자신의 클러스터 이름 직접 입력>`]].VpcId' --output text
aws ec2 describe-vpcs --query 'Vpcs[?Tags[?Key==`Name`]|[?Value==`learn-dc.link`]].VpcId' --output text

kops가 동작하는 vpc id 출력 변수 입력

1
2


VPCID=$(aws ec2 describe-vpcs --query 'Vpcs[?Tags[?Key==`Name`]|[?Value==`learn-dc.link`]].VpcId' --output text)
echo $VPCID

kops가 동작하는 vpc id의 CIDR 정보 변수 입력

1
2


CIDR=$(aws ec2 describe-vpcs --vpc-ids $VPCID --query "Vpcs[].CidrBlock" --output text)
echo $CIDR

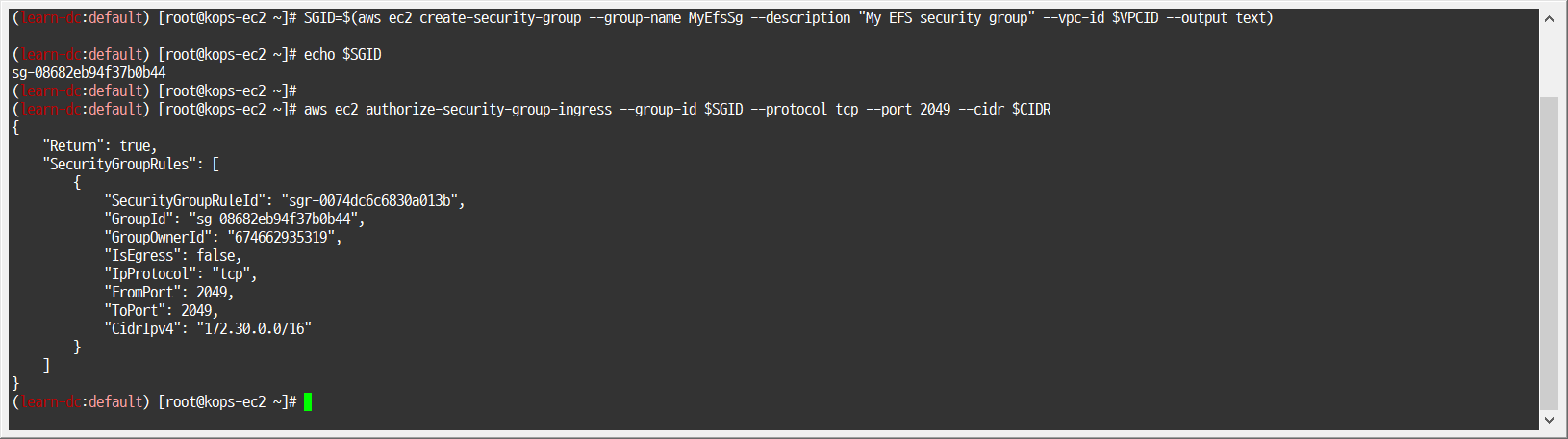

kops가 동작하는 vpc id의 CIDR 대역에서 EFS 통신(TCP 2049)을 허용하는 인바운드 보안 그룹 생성

1
2
3


SGID=$(aws ec2 create-security-group --group-name MyEfsSg --description "My EFS security group" --vpc-id $VPCID --output text)
echo $SGID
aws ec2 authorize-security-group-ingress --group-id $SGID --protocol tcp --port 2049 --cidr $CIDR

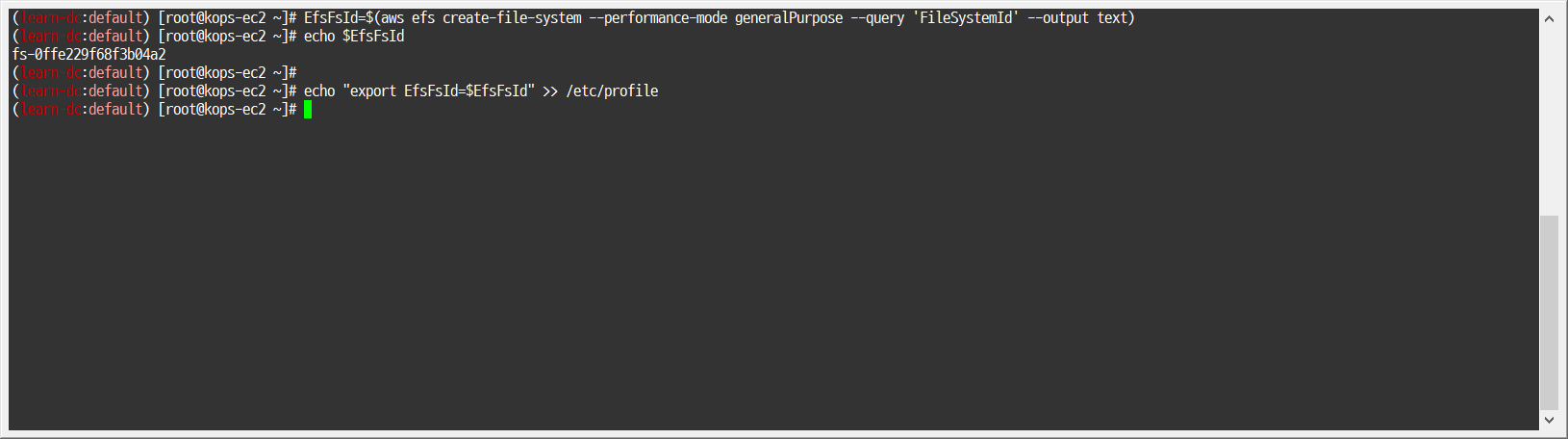

EFS 파일 시스템 생성

1
2
3


EfsFsId=$(aws efs create-file-system --performance-mode generalPurpose --query 'FileSystemId' --output text)
echo $EfsFsId
echo "export EfsFsId=$EfsFsId" >> /etc/profile

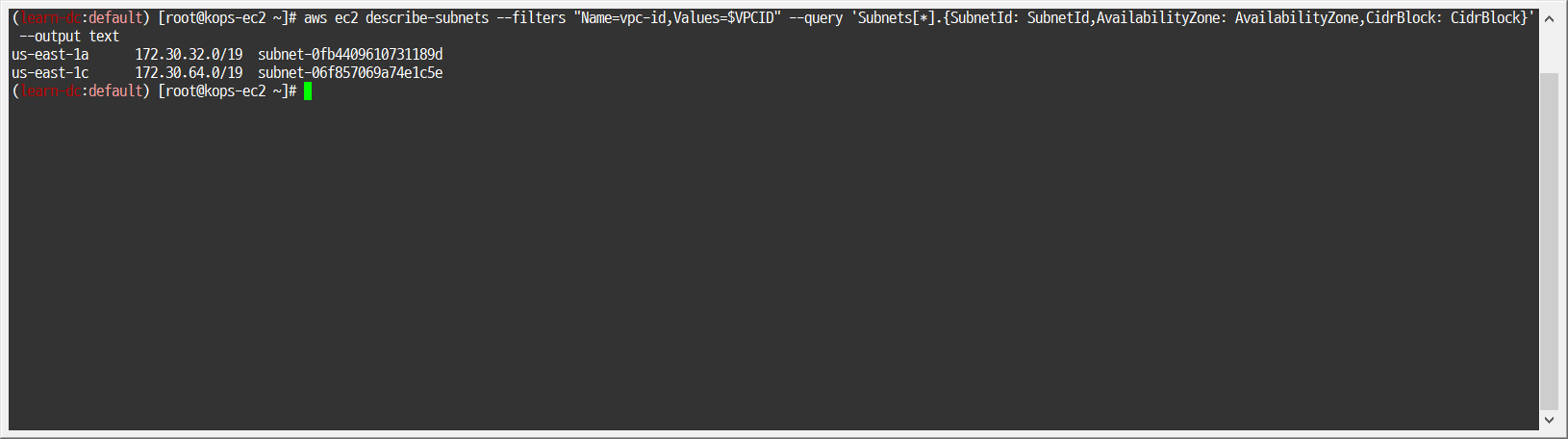

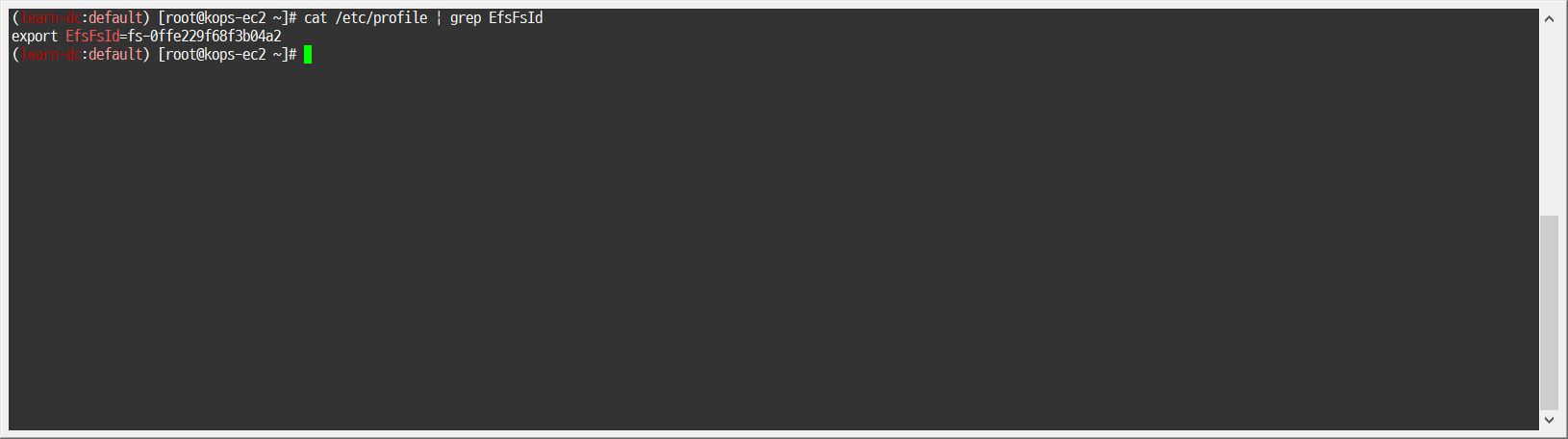

kops가 동작하는 서브넷 정보 출력

1
2


# aws ec2 describe-subnets --filters "Name=vpc-id,Values=$VPCID" --query 'Subnets[*].{SubnetId: SubnetId,AvailabilityZone: AvailabilityZone,CidrBlock: CidrBlock}' --output table
aws ec2 describe-subnets --filters "Name=vpc-id,Values=$VPCID" --query 'Subnets[*].{SubnetId: SubnetId,AvailabilityZone: AvailabilityZone,CidrBlock: CidrBlock}' --output text

kops가 동작하는 서브넷ID를 변수에 지정

1
2
3
4
5
6
7


# us-east-1a      172.30.32.0/19  subnet-0fb4409610731189d
# us-east-1c      172.30.64.0/19  subnet-06f857069a74e1c5e

# SUB1=<바로 위 서브넷 ID중 하나를 입력>
# SUB2=<바로 위 서브넷 ID중 나머지 입력>
SUB1=subnet-0fb4409610731189d ; echo $SUB1
SUB2=subnet-06f857069a74e1c5e ; echo $SUB2

efs mount target 생성

1
2


aws efs create-mount-target --file-system-id $EfsFsId --subnet-id $SUB1 --security-groups $SGID
aws efs create-mount-target --file-system-id $EfsFsId --subnet-id $SUB2 --security-groups $SGID

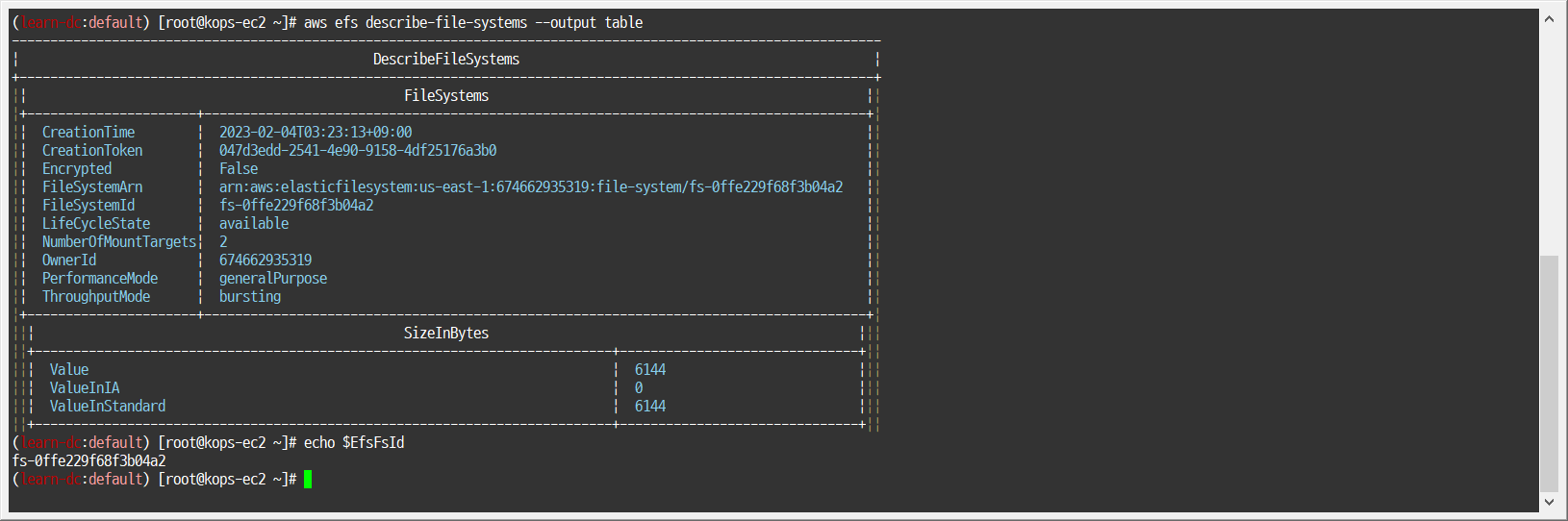

EFS 확인

1
2
3


# aws efs describe-file-systems --output text
aws efs describe-file-systems --output table
echo $EfsFsId

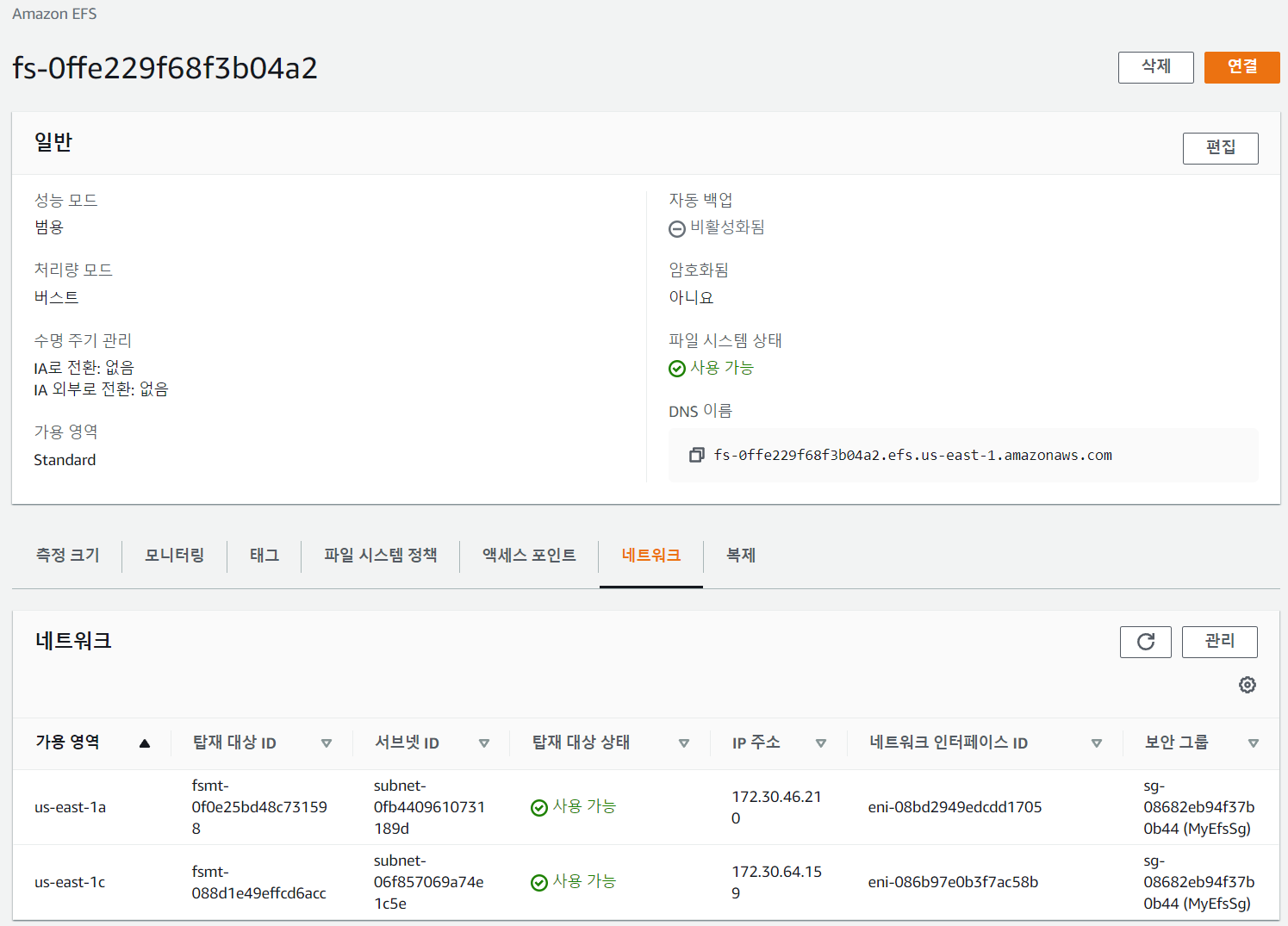

AWS -> EFS -> 파일시스템 : 네트워크 -> 탑재 대상 ID 확인

6.2 EFS 파일시스템을 다수의 파드가 사용하게 설정 : Add empty StorageClasses from static example - 링크

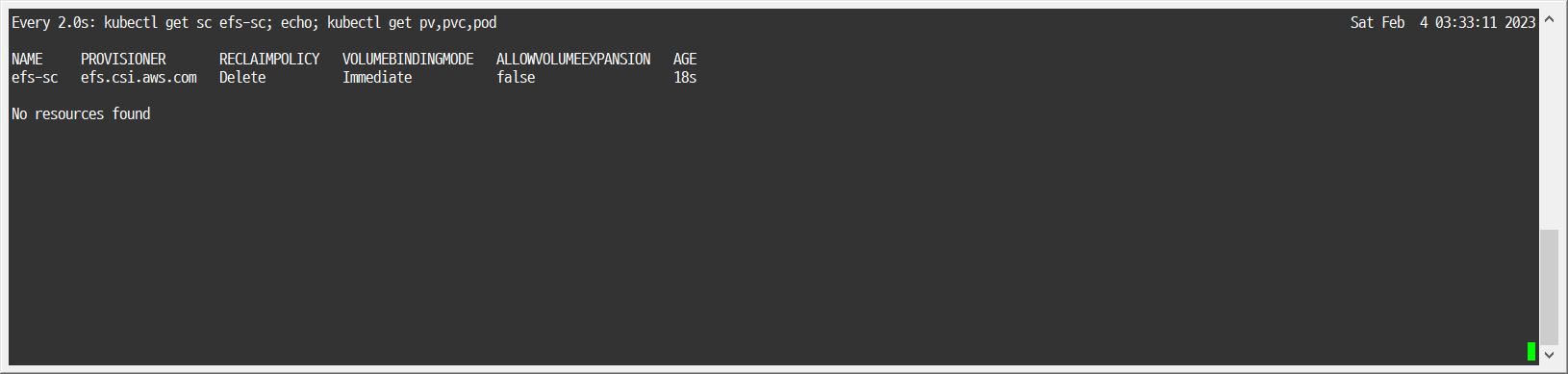

모니터링

1

watch 'kubectl get sc efs-sc; echo; kubectl get pv,pvc,pod'

실습 코드 clone

1
2


git clone https://github.com/kubernetes-sigs/aws-efs-csi-driver.git /root/efs-csi
cd /root/efs-csi/examples/kubernetes/multiple_pods/specs && tree

EFS 스토리지클래스 생성 및 확인

1
2
3


cat storageclass.yaml | yh
kubectl apply -f storageclass.yaml
kubectl get sc efs-sc

1
2
3
4
5
6


kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: efs-sc
provisioner: efs.csi.aws.com

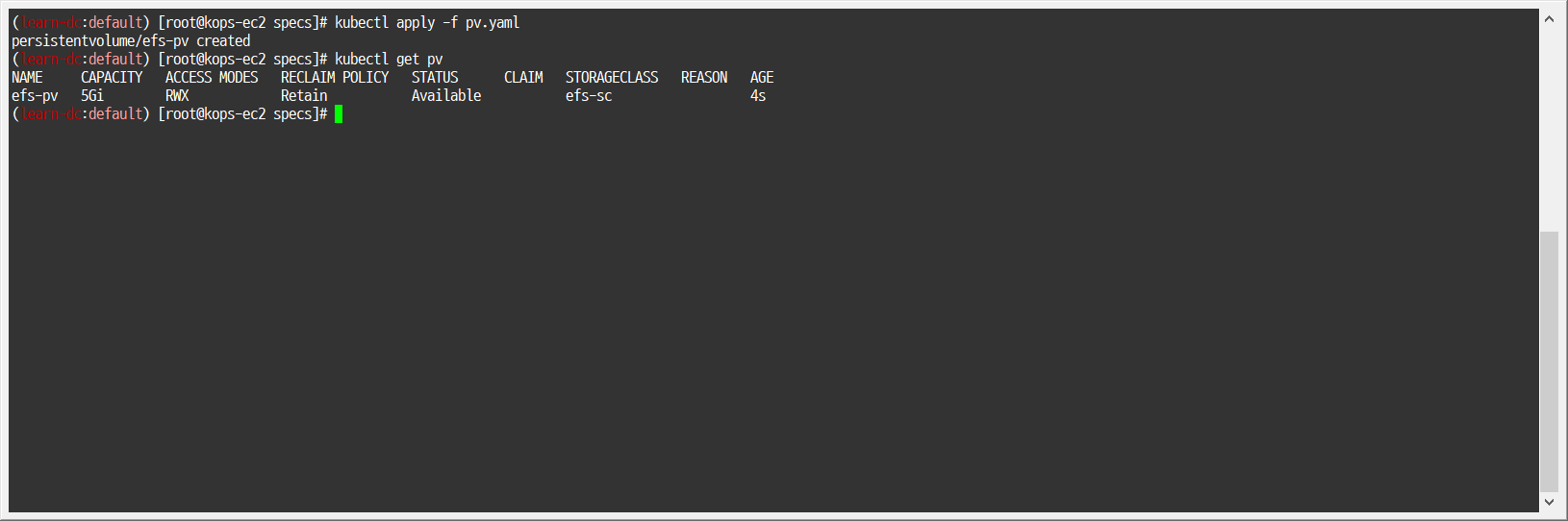

PV 생성 및 확인 : volumeHandle을 자신의 EFS 파일시스템ID로 변경

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


sed -i "s/fs-4af69aab/$EfsFsId/g" pv.yaml

# cat pv.yaml | yh
# apiVersion: v1
# kind: PersistentVolume
# metadata:
#   name: efs-pv
# spec:
#   capacity:
##     storage: 5Gi
#   volumeMode: Filesystem
#   accessModes:
##     - ReadWriteMany
#   persistentVolumeReclaimPolicy: Retain
#   storageClassName: efs-sc
#   csi:
#     driver: efs.csi.aws.com
##     volumeHandle: fs-0ffe229f68f3b04a2

kubectl apply -f pv.yaml
kubectl get pv

PVC 생성 및 확인

1
2
3


cat claim.yaml | yh
kubectl apply -f claim.yaml
kubectl get pvc

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


# cat claim.yaml | yh
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: efs-claim
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: efs-sc
  resources:
    requests:
      storage: 5Gi

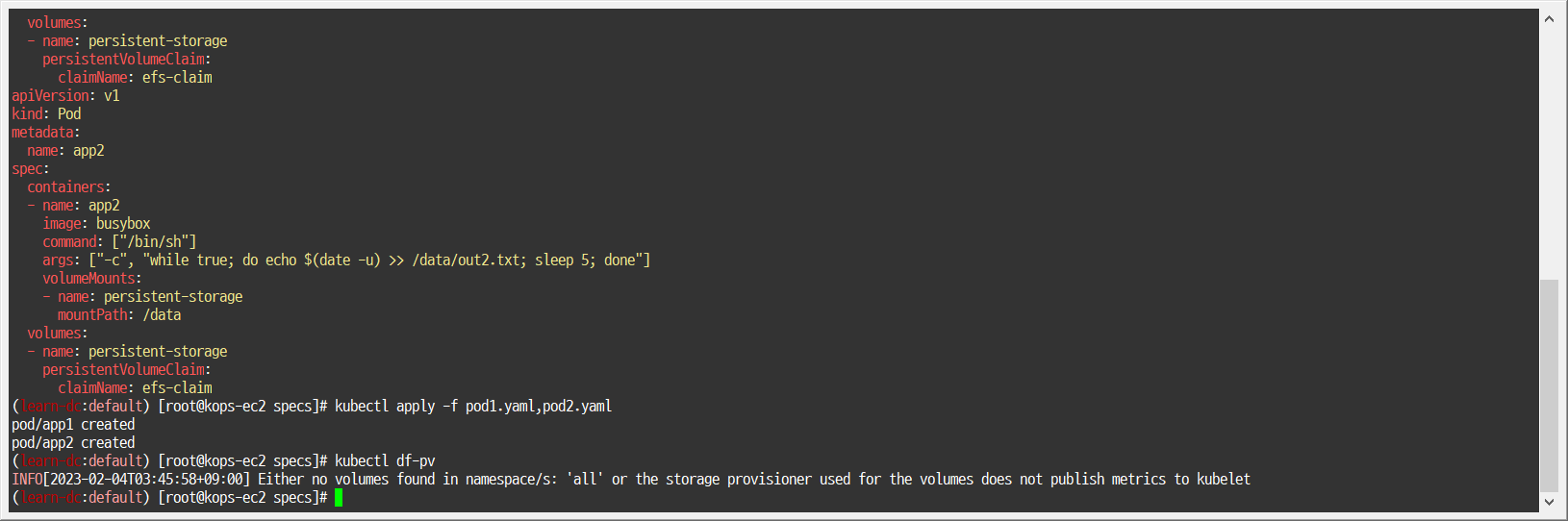

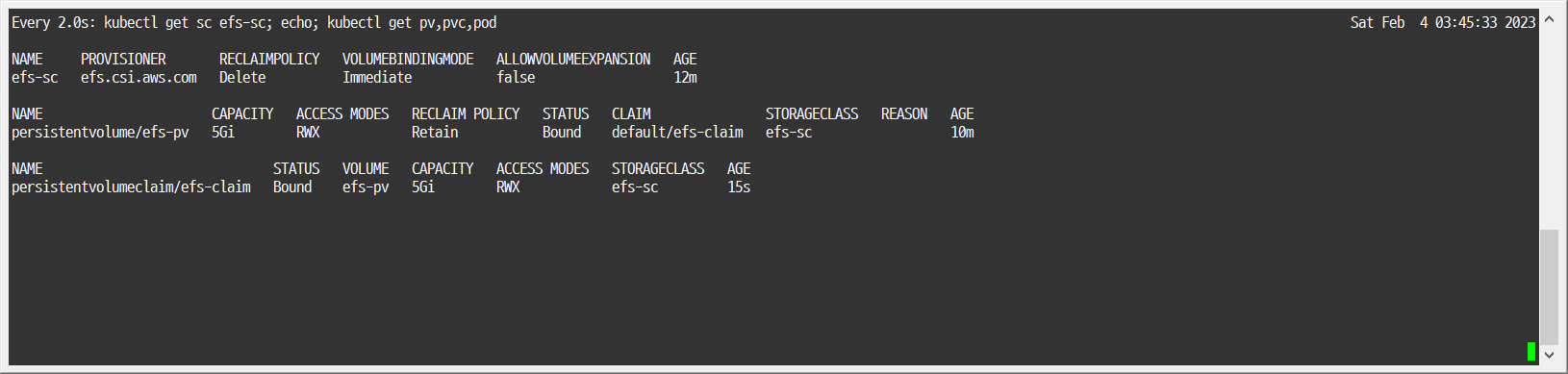

파드 생성 및 연동 : 파드 내에 /data 데이터는 EFS를 사용

1
2
3


cat pod1.yaml pod2.yaml | yh
kubectl apply -f pod1.yaml,pod2.yaml
# kubectl df-pv

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


# cat pod1.yaml pod2.yaml | yh
apiVersion: v1
kind: Pod
metadata:
  name: app1
spec:
  containers:
  - name: app1
    image: busybox
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out1.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: efs-claim
apiVersion: v1
kind: Pod
metadata:
  name: app2
spec:
  containers:
  - name: app2
    image: busybox
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out2.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: efs-claim

파드 정보 확인 : PV에 5Gi 와 파드 내에서 확인한 NFS4 볼륨 크기 8.0E의 차이는 무엇? 파드에 6Gi 이상 저장 가능한가?
- 1 2 3

  kubectl get pods kubectl exec -ti app1 -- sh -c "df -hT -t nfs4" kubectl exec -ti app2 -- sh -c "df -hT -t nfs4"

공유 저장소 저장 동작 확인

1
2


kubectl exec -ti app1 -- tail -f /data/out1.txt
kubectl exec -ti app2 -- tail -f /data/out2.txt

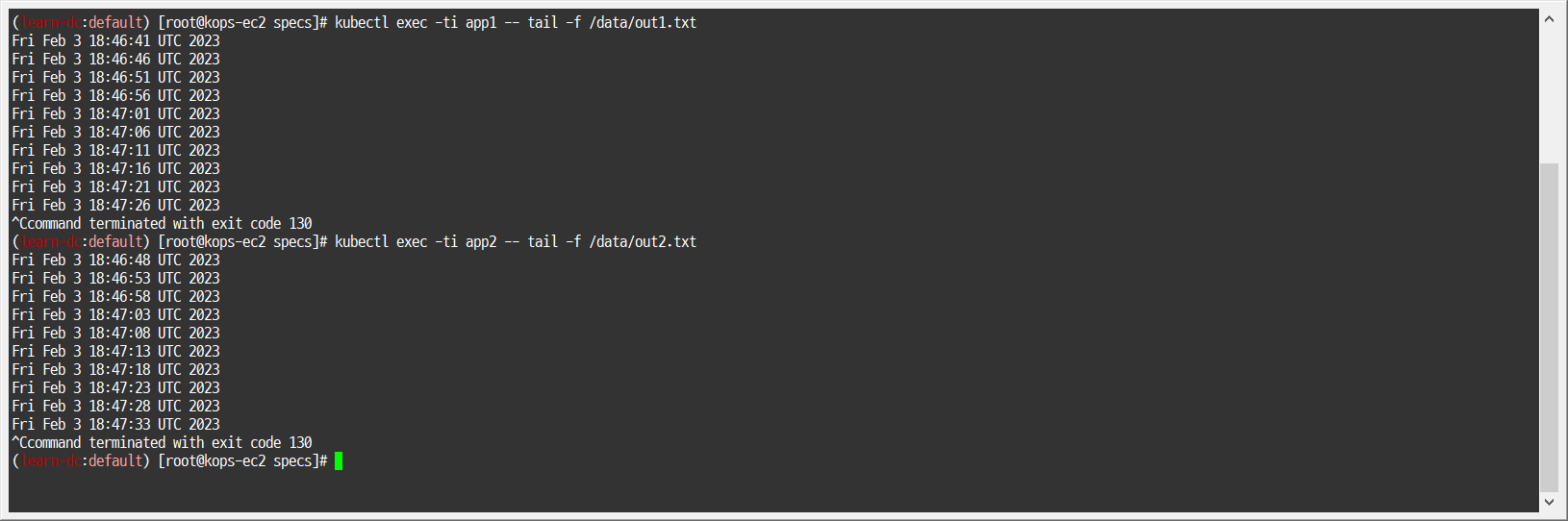

실습 완료 후 삭제 & EFS 파일 시스템 삭제

쿠버네티스 리소스 삭제

1
2
3
4


kubectl delete pod app1 app2
kubectl delete pvc efs-claim
kubectl delete pv efs-pv
kubectl delete sc efs-sc

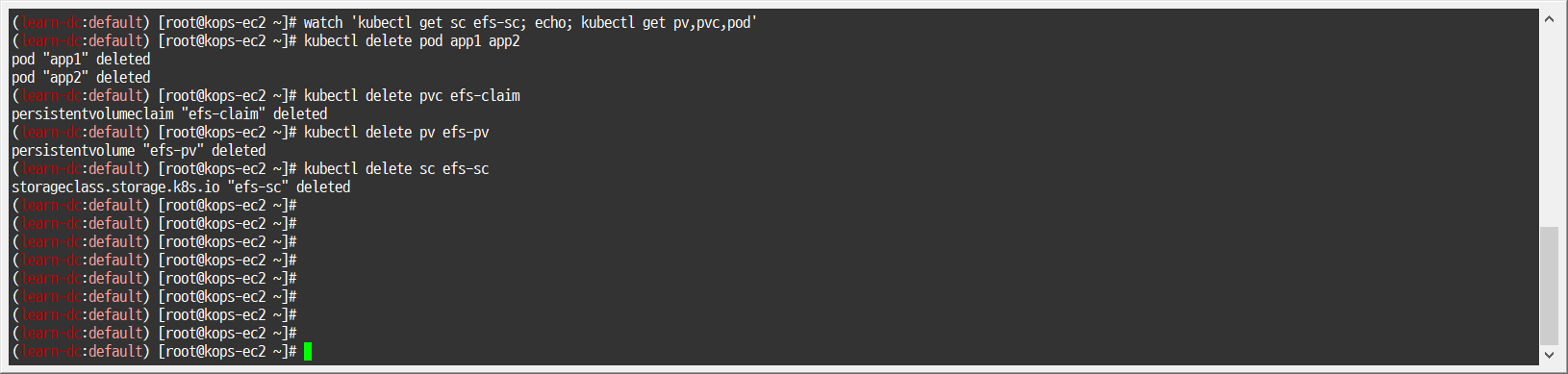

EFS 삭제

1
2
3
4
5
6
7


## efs mount target 삭제 : 아래 출력된 mount target id 값으로 삭제
aws efs describe-mount-targets --file-system-id $EfsFsId --query 'MountTargets[].MountTargetId' --output text
## fsmt-0f0e25bd48c731598  fsmt-088d1e49effcd6acc

# aws efs delete-mount-target --mount-target-id <value>
aws efs delete-mount-target --mount-target-id fsmt-0f0e25bd48c731598
aws efs delete-mount-target --mount-target-id fsmt-088d1e49effcd6acc

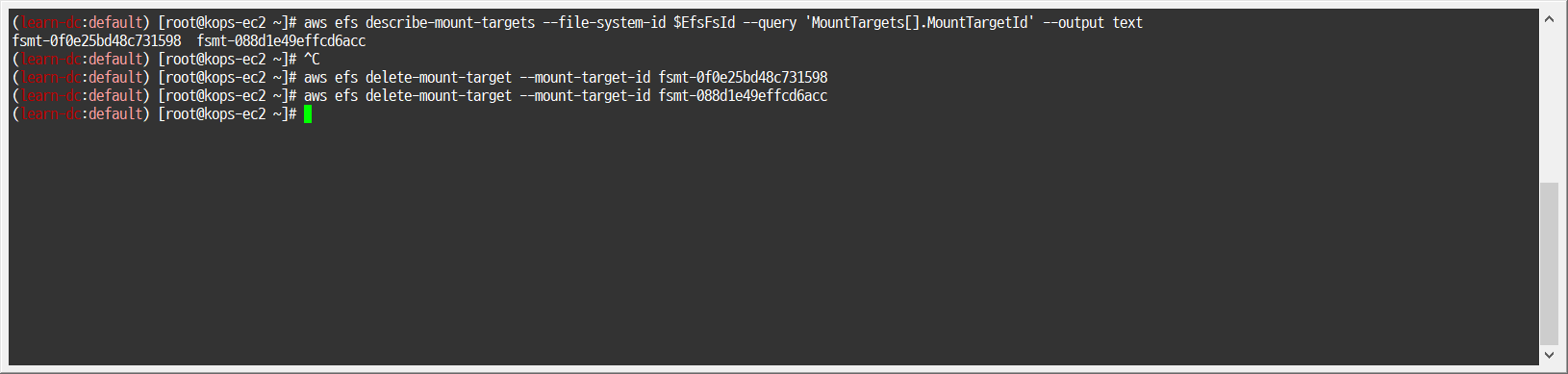

EFS 파일 시스템 삭제

1

aws efs delete-file-system --file-system-id $EfsFsId

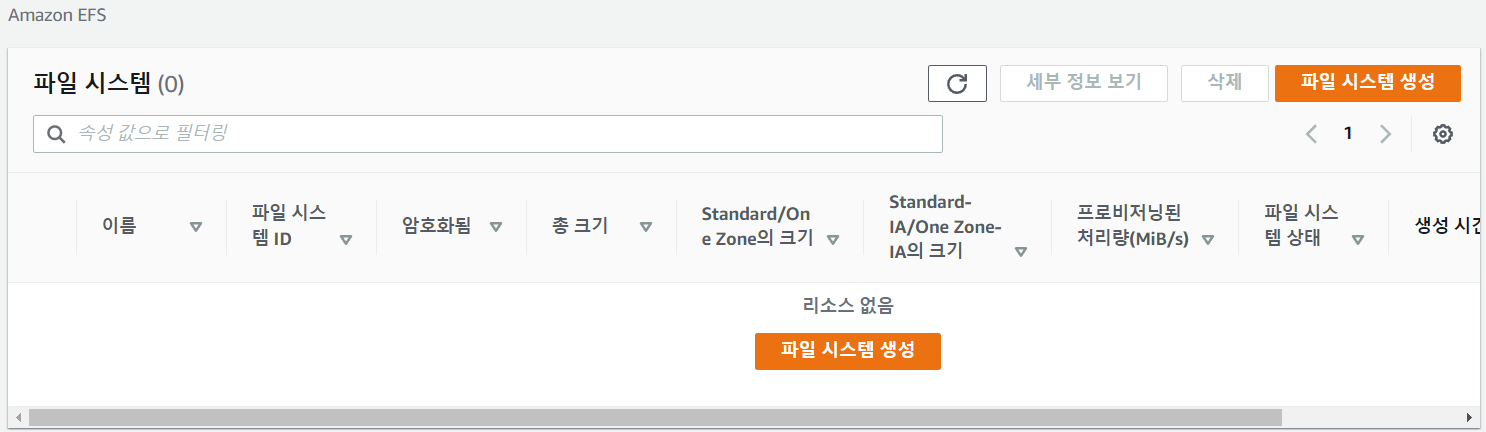

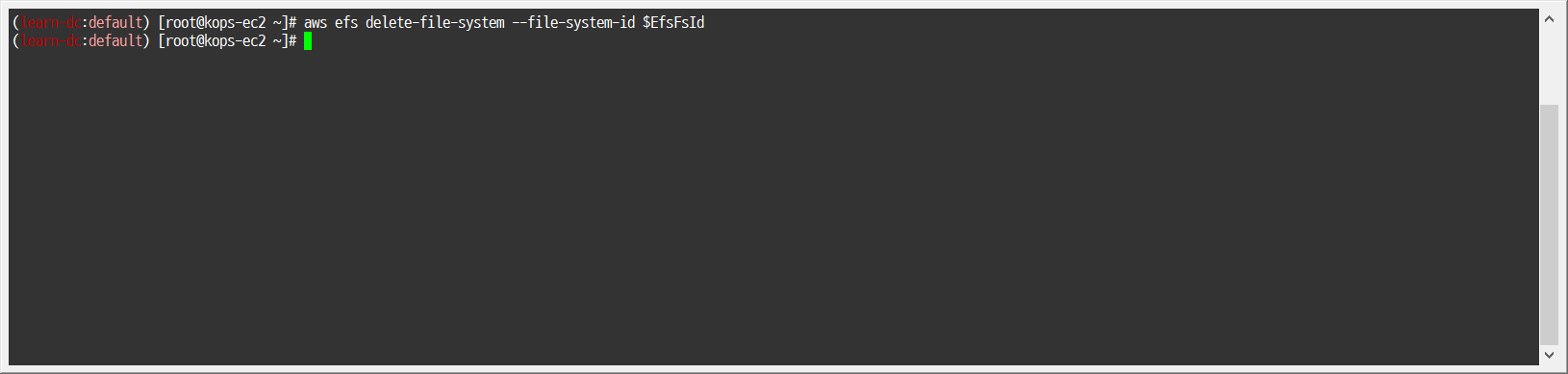

6.3 EFS access points 를 이용하여 Dynamic Provisioning - 링크 Docs

https://github.com/kubernetes-sigs/aws-efs-csi-driver/tree/master/examples/kubernetes/dynamic_provisioning

7. 실습 완료 후 클러스터 삭제

EFS가 사용했던 보안 그룹 삭제 후 아래 삭제 진행

1

kops delete cluster --yes && aws cloudformation delete-stack --stack-name mykops
