사전 준비
- AWS 계정, SSH 키 페어, IAM 계정 생성 후 키, S3 버킷
전체 구성도
- 기본 구성 환경은 1주차 내용과 동일
실습 환경 내용
- CloudFormation 스택 실행 시 파라미터를 기입하면, 해당 정보가 반영되어 배포됩니다.
- VPC는 kOps 배포를 위한 EC2가 위치할 MyVPC 1개와 실제 kOps 가 배포되어 구동되는 VPC 1개로 총 2개가 생성됩니다.
- CloudFormation 에 EC2의 UserData 부분(Script 실행)으로 AWS kOps 설치를 진행합니다.
- 마스터 노드 1대, 워커 노드는 기본은 2대로 구성됩니다.
- 실습 환경은 지난 주차와 다르게 노드 사양은 c5.2xlarge(vCPU 8, Memory 16GiB) 으로 진행 됩니다.

1.2 실습 환경

본 실습은 미국 동부(버지니아 북부) us-east-1 에서 진행됩니다.

1.2.1 S3 버킷 생성

S3 URL 접속
- https://s3.console.aws.amazon.com/s3/buckets?region=us-east-1

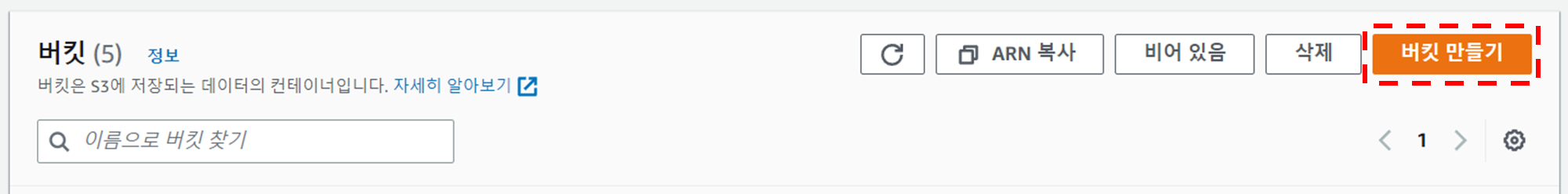

버킷 만들기 버튼 클릭
버킷 만들기
- 버킷 이름 설정 후 기본 설정 그대로 버킷 만들기 버튼 클릭
  - 버킷 이름 : 20230213-learn-s3-mybucket

1.2.2 Cloud Formation을 이용한 kOps 생성(이하 배포)

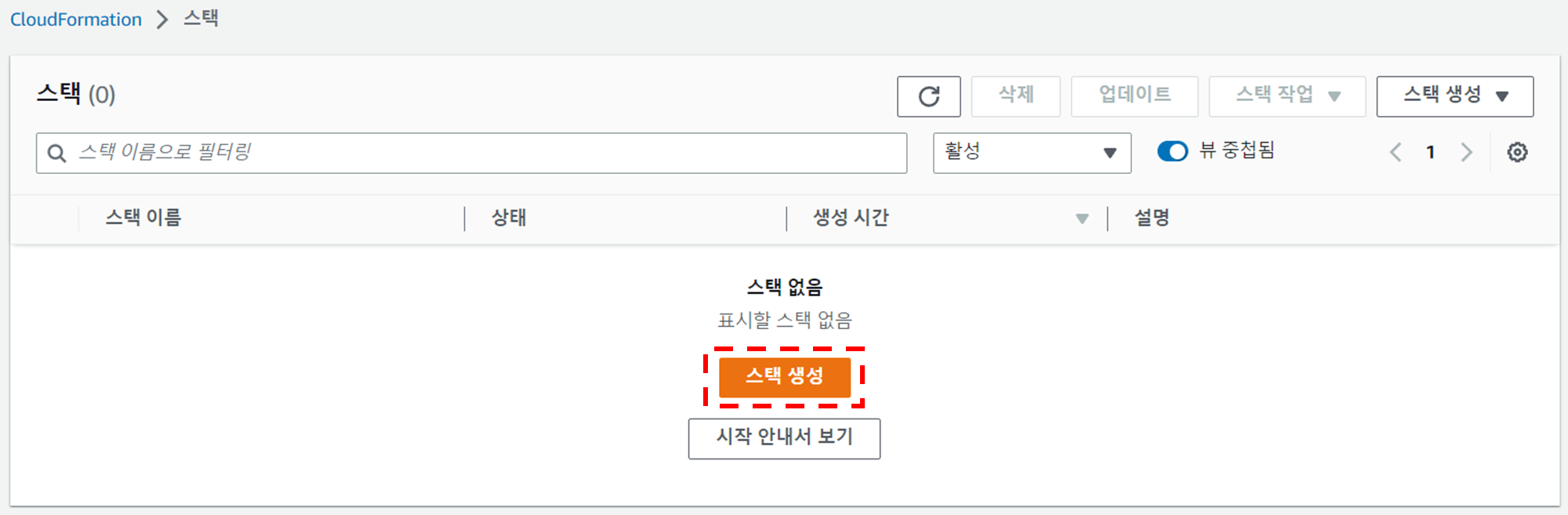

Cloud Formation URL 접속 및 스택 생성 버튼 클릭
- https://us-east-1.console.aws.amazon.com/cloudformation/home?region=us-east-1#/stacks
스택 생성 - 1단계 스택 생성

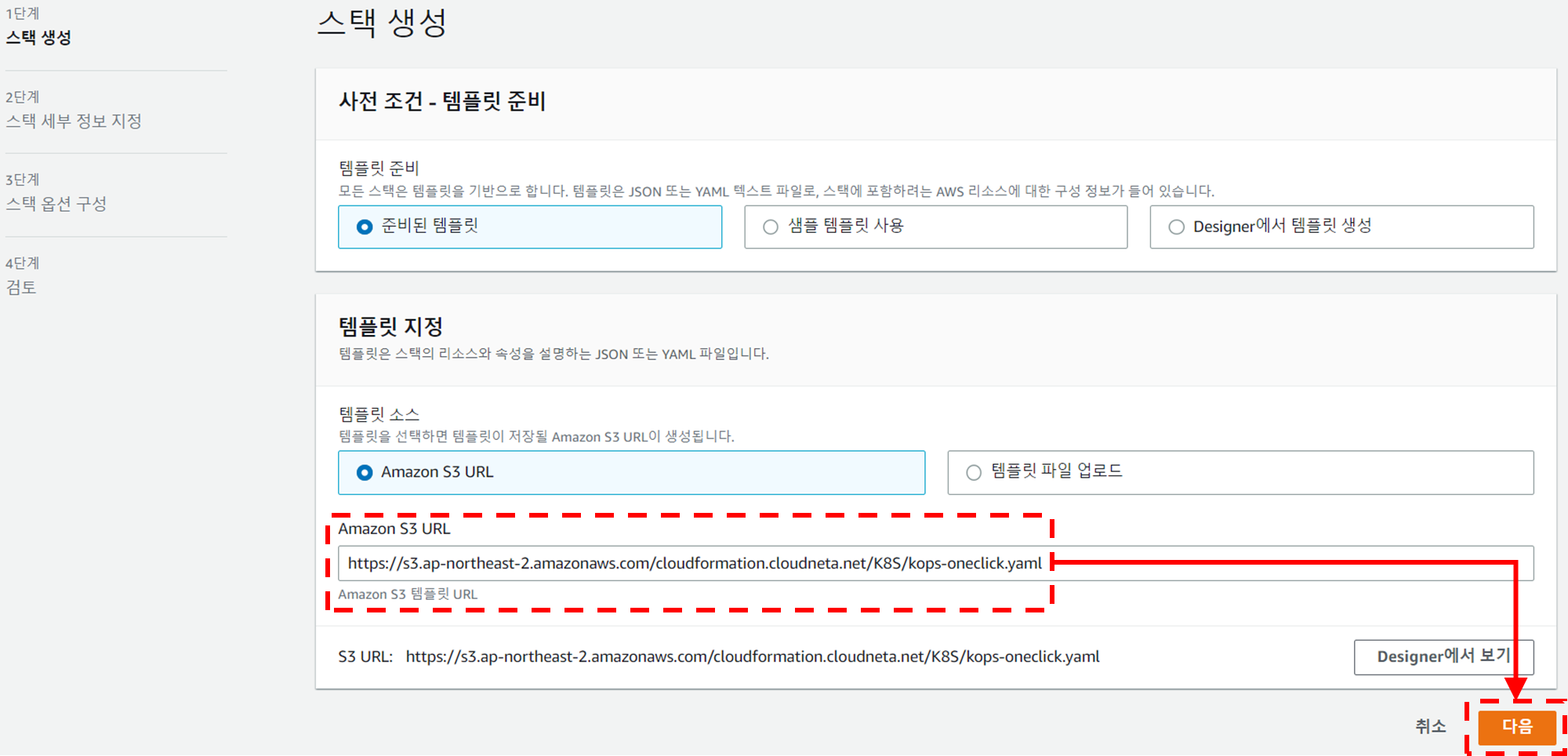

- 템플릿 소스 URL 입력 - Amazon S3 URL
  - https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/kops-oneclick.yaml
스택 생성 - 2단계 스택 세부 정보 지정
- 스택 이름
  - 스택 이름 : mkops

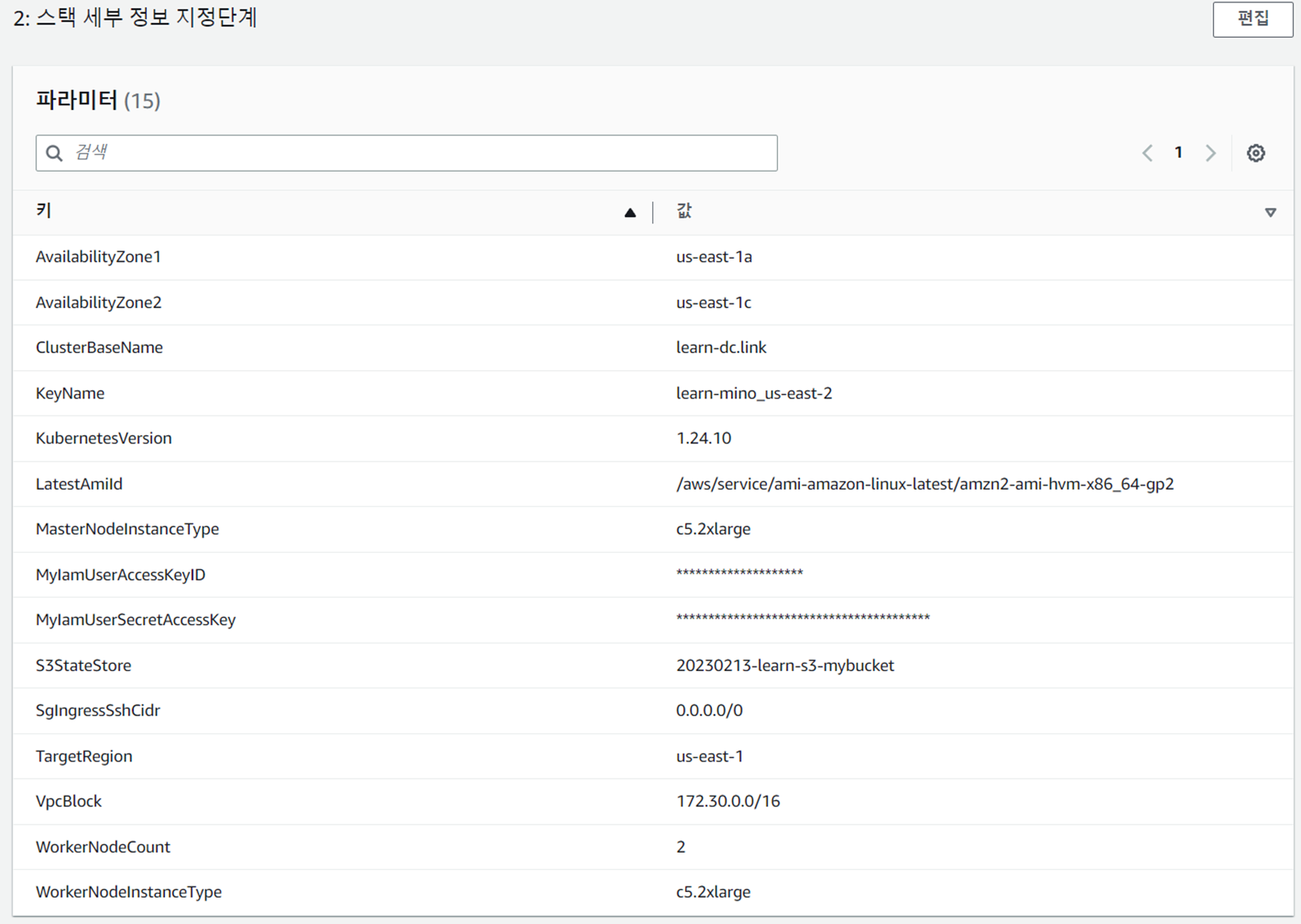

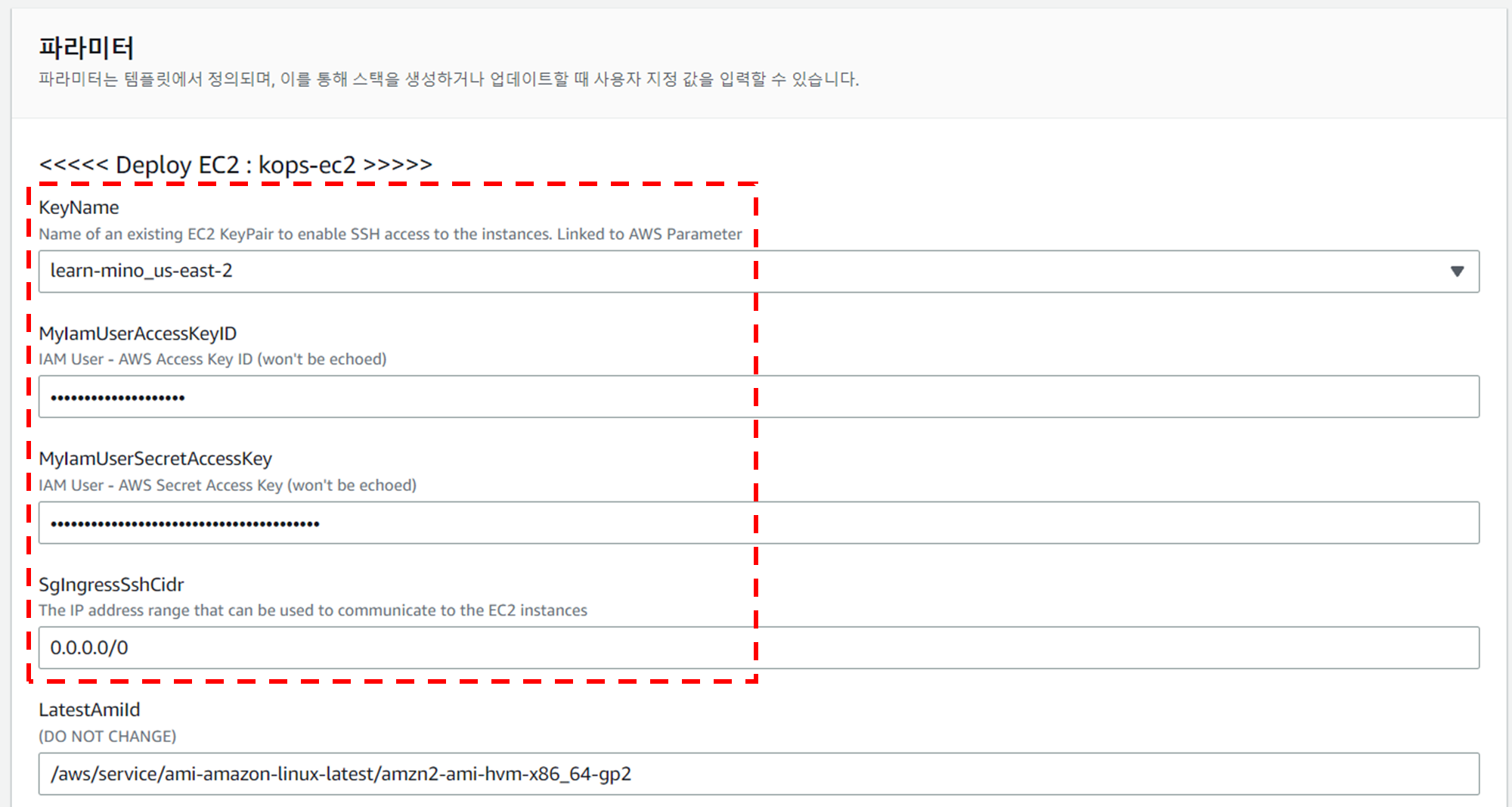

- 파라미터
  - ««< Deploy EC2 : kops-ec2 »»>
    - 설정 설명
      - KeyName : kops-ec2에 SSH 접속을 위한 SSH 키페어 선택 <- 미리 SSH 키 생성 해두자!
      - MyIamUserAccessKeyID : 관리자 수준의 권한을 가진 IAM User의 액세스 키ID 입력
      - MyIamUserSecretAccessKey : 관리자 수준의 권한을 가진 IAM User의 시크릿 키ID 입력 <- 노출되지 않게 보안 주의
      - SgIngressSshCidr : kops-ec2에 SSH 접속 가능한 IP 입력 (집 공인IP/32 입력), 보안그룹 인바운드 규칙에 반영됨
      - LatestAmiId : kops-ec2에 사용할 AMI는 아마존리눅스2 최신 버전 사용, 기본값 그대로 사용
    - 설정 내용
      - 사용자 설정 입력

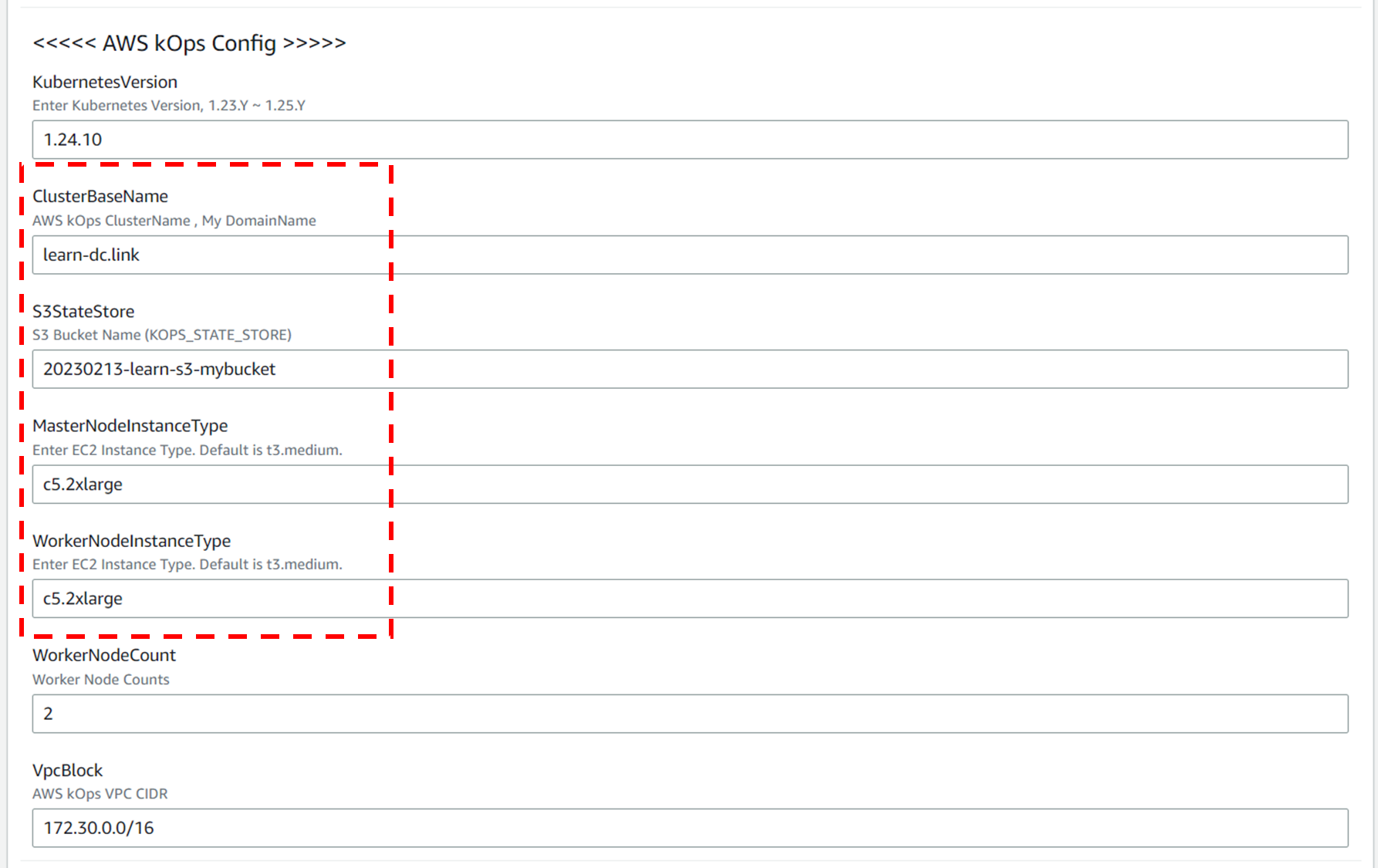

  - ««< AWS kOps Config »»>
    - 설정 설명
      - KubernetesVersion : 쿠버네티스 설치 버전 (기본 v1.24.9) ⇒ 변경 가능
      - ClusterBaseName : kOps 클러스터 이름이며, 사용하게될 도메인 이름이다. ‘퍼블릭 도메인’ or ‘프라이빗 도메인’ or ‘Gossip DNS’ 가능
      - S3StateStore : kOps 클러스터의 설정/상태 정보가 저장될 S3 버킷의 이름을 지정 ← 미리 S3 버킷을 생성 해두자!
      - MasterNodeInstanceType & WorkerNodeInstanceType: 마스터(기본 t3.medium) & 워커 노드 EC2 인스턴스의 타입 (기본 t3.medium) ⇒ 변경 가능
      - WorkerNodeCount : 워커노드의 갯수를 입력 ⇒ 변경 가능
      - VpcBlock : kOps 배포되고 동작할 VPC 네트워크 대역, 기본값 그대로 사용
    - 설정 내용
      - 다음 설정 외 기본 설정 사용

        ClusterBaseName

        learn-dc.link

        S3StateStore : 위에 생성한 버킷 명칭 입력

        20230213-learn-s3-mybucket

        MasterNodeInstanceType & WorkerNodeInstanceType

        c5.2xlarge
  - ««< Region AZ »»>
    - 설정 설명
      - TargetRegion : kOps를 배포할 리전
      - AvailabliltyZone1 : kOps를 배포할 리전의 가용 영역
      - AvailabliltyZone2 : kOps를 배포할 리전의 가용 영역
    - 설정 내용
      - TargetRegion : us-east-1
      - AvailabliltyZone1 : us-east-1a
      - AvailabliltyZone2 : us-east-1c
- 다음 버튼 클릭
스택 생성 - 3단계 스택 옵션
- 기본 설정 그대로 다음 버튼 클릭
스택 생성 - 4단계 mkops 검토
- 스택 파라미터 설정 확인
- 기본 설정 그대로 전송 버튼 클릭

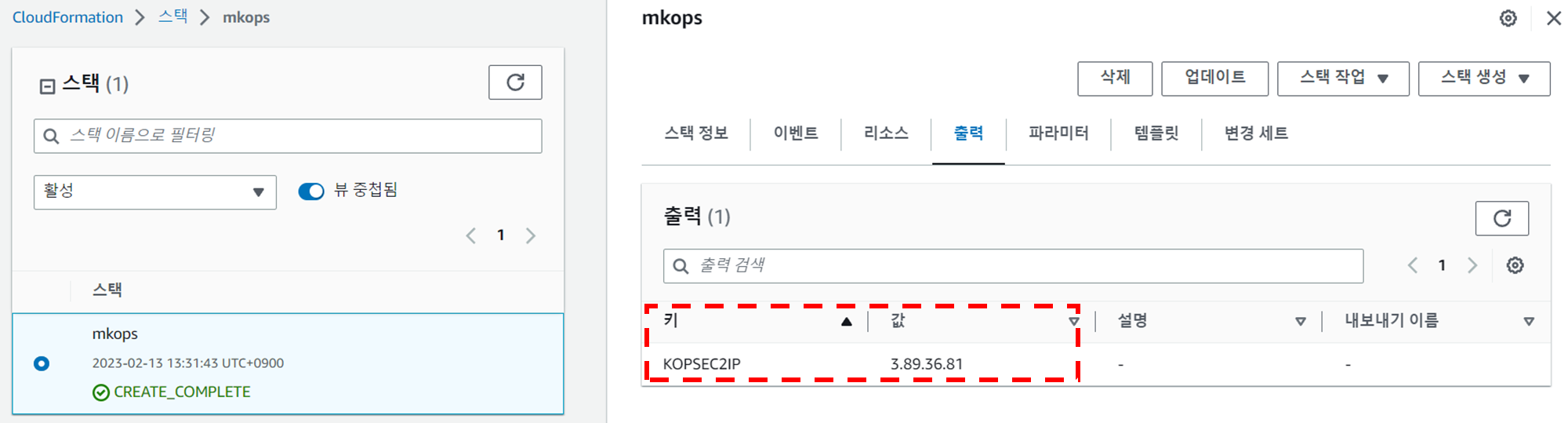

스택 생성 확인 및 접속 IP 확인

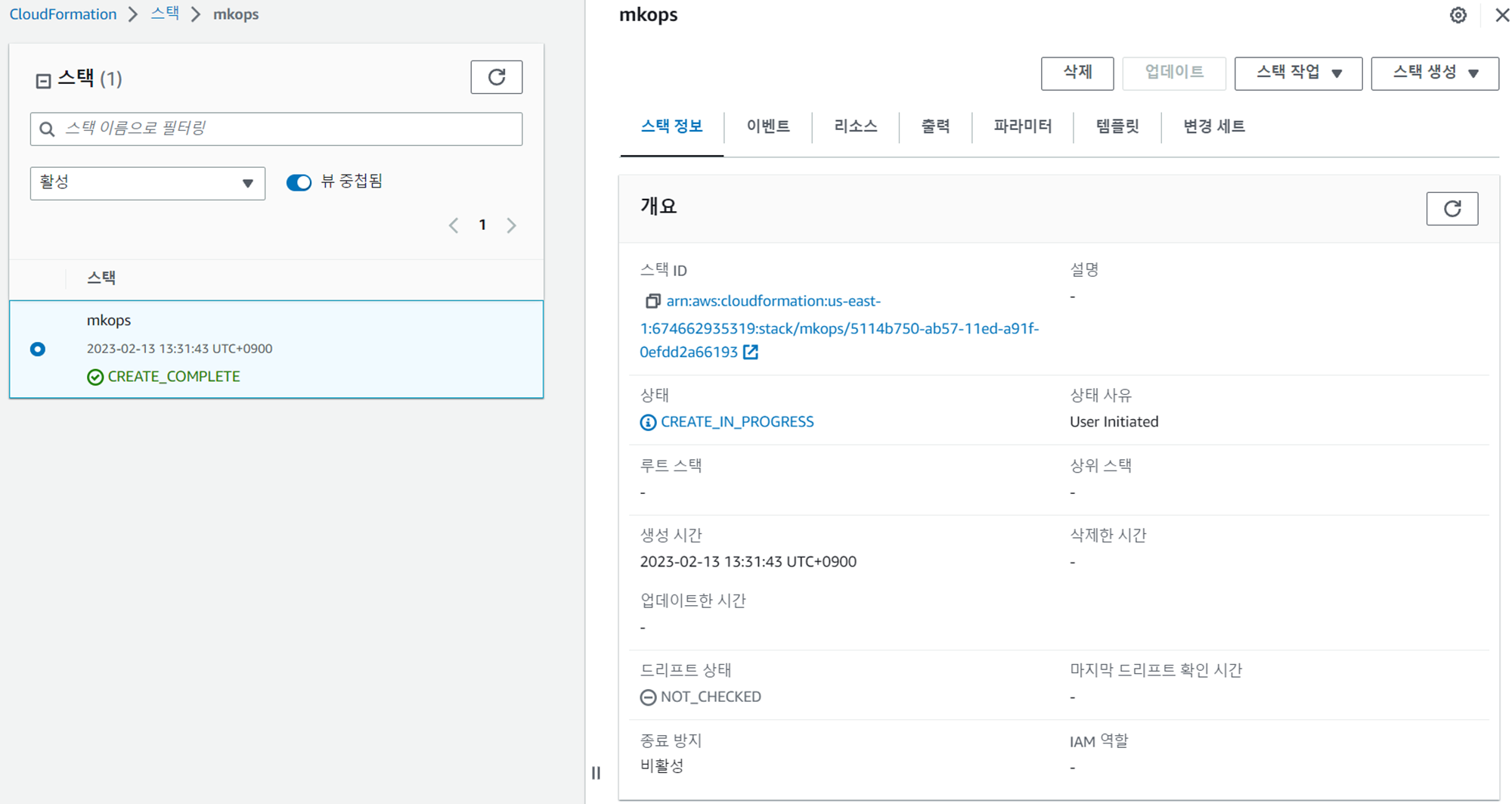

- 스택 생성 확인
- 접속 IP 확인
  - KOPSEC2IP : 3.89.36.81

1.2.3 kOps 배포 확인

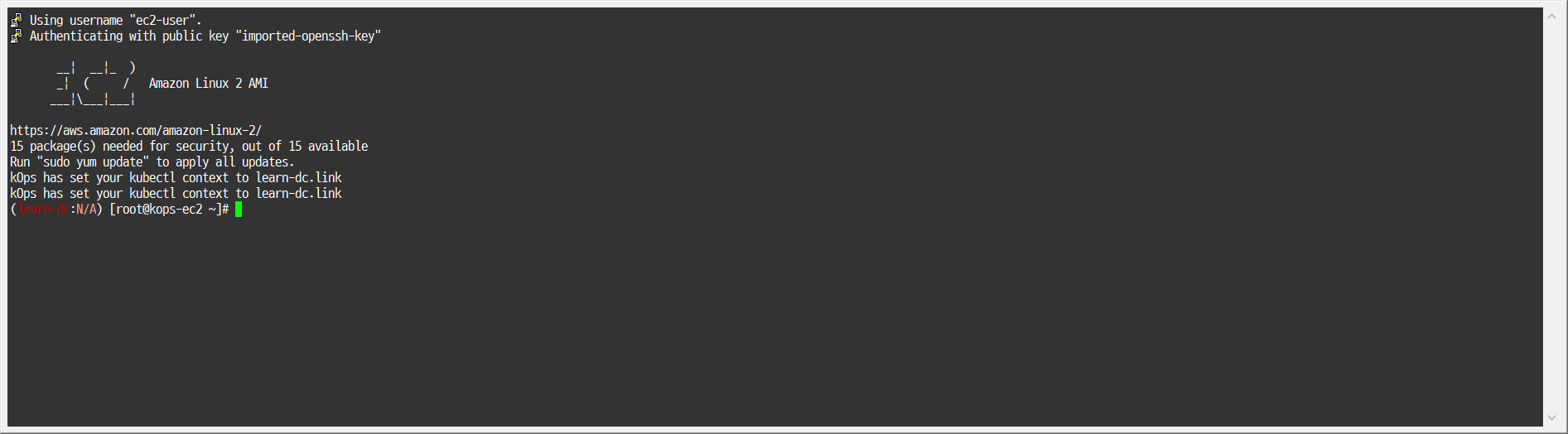

1. 접속 후 기본 설정

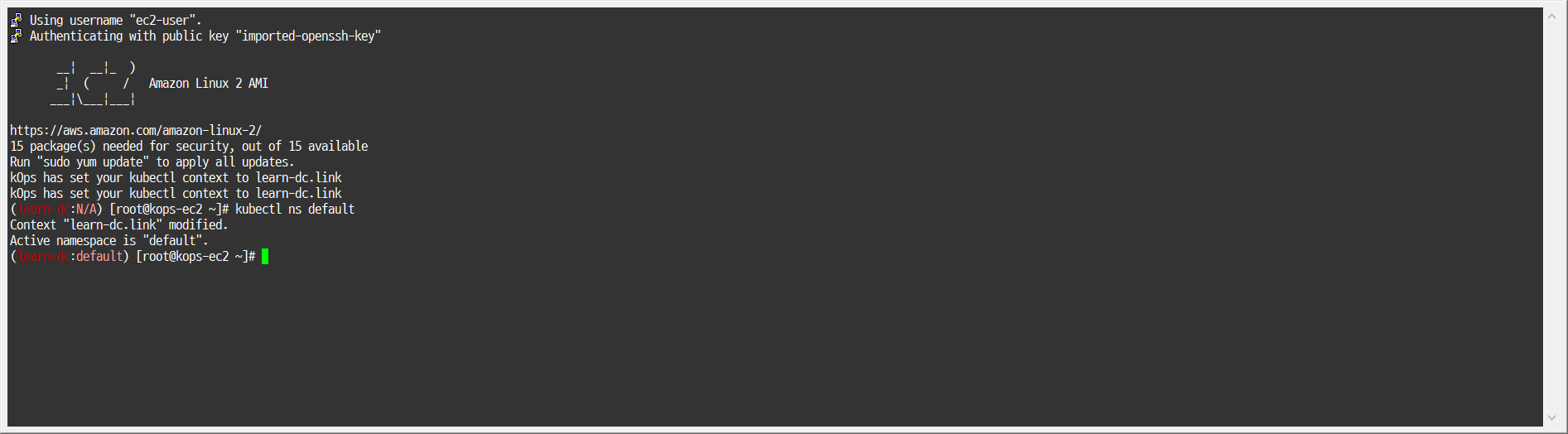

마스터노드 SSH 접속 - Putty
default NS 진입
- 1

  kubectl ns default

1.3 기타 설정 및 배포 - 약 9분 정도 소요

1.3.1 EC2 instance profiles 설정

EC2 instance profiles 에 IAM Policy 추가(attach)

1
2
3
4

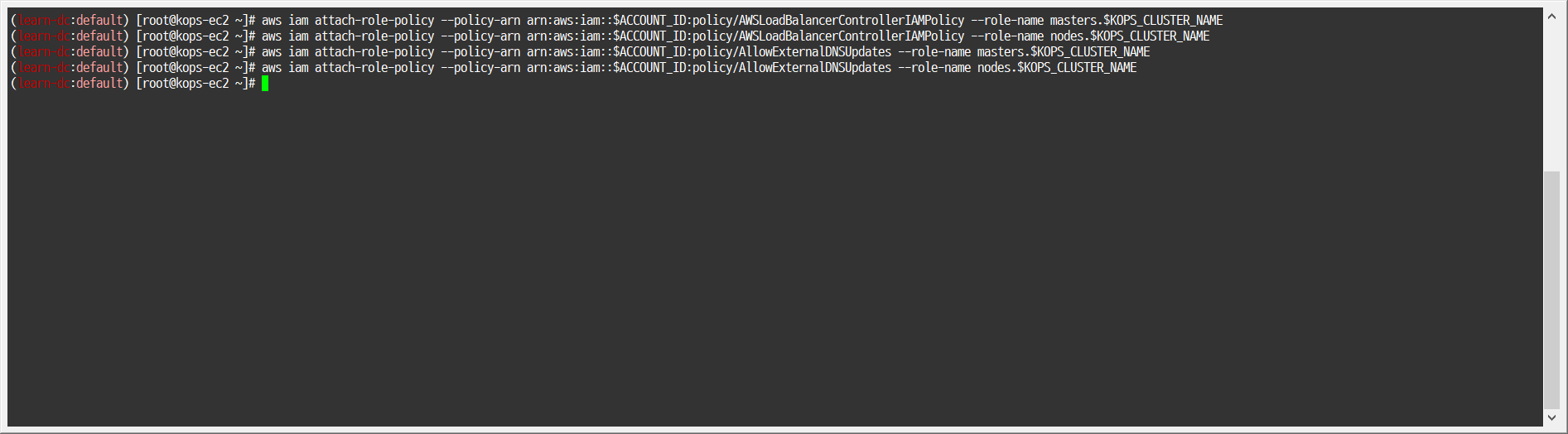

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name nodes.$KOPS_CLUSTER_NAME

1.3.2 AWS LoadBalancer 배포 & ExternalDNS & Metrics-server 설치 및 배포

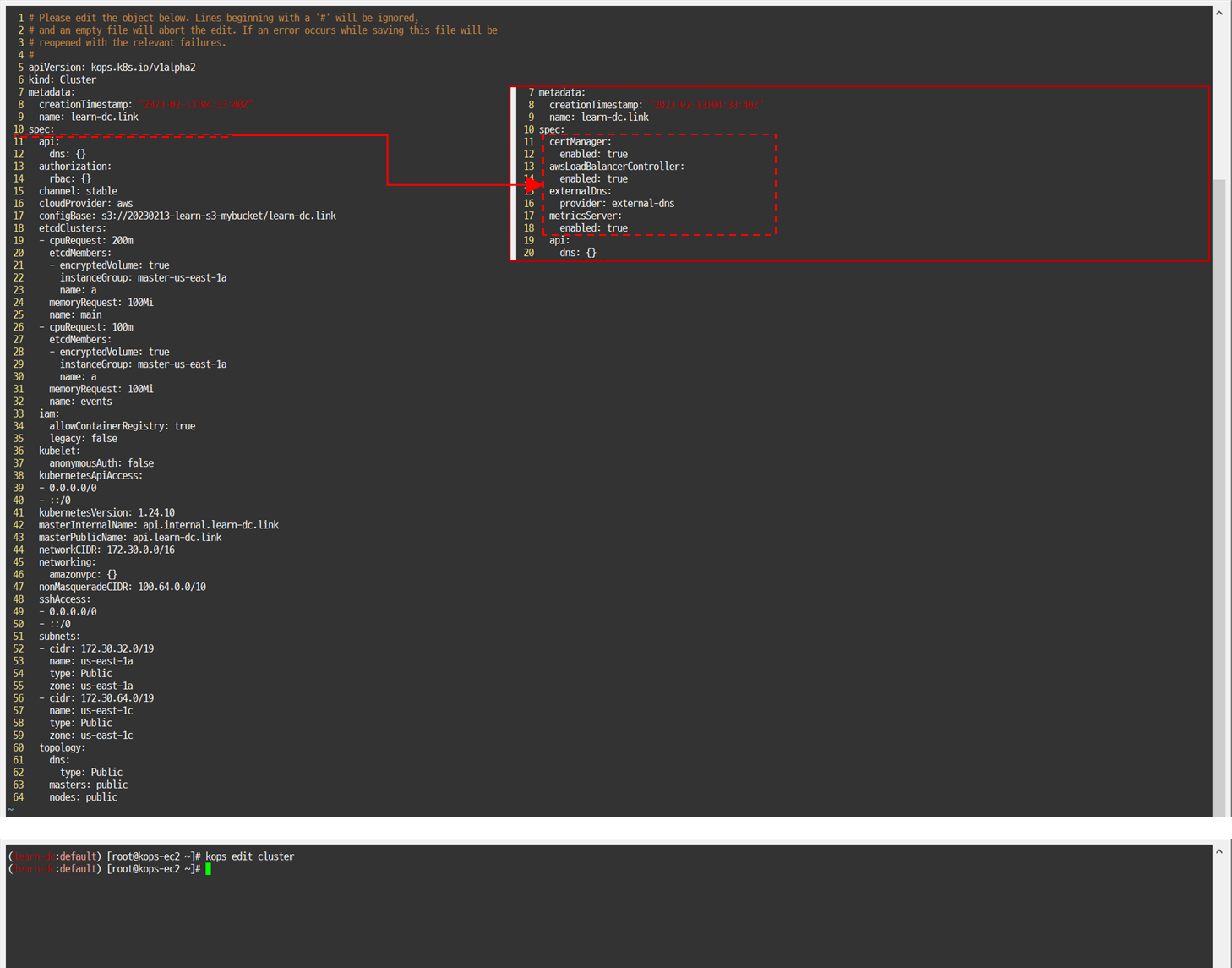

kOps 클러스터 편집 : 아래 내용 추가

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


kops edit cluster
# ...
# spec:
#   certManager:
#     enabled: true
#   awsLoadBalancerController:
#     enabled: true
#   externalDns:
#     provider: external-dns
#   metricsServer:
#     enabled: true
# ...

업데이트 적용 : 마스터 노드 롤링업데이트 필요 » EC2인스턴스 삭제 후 재생성되므로 9분 정소 시간이 소요됨
- 1

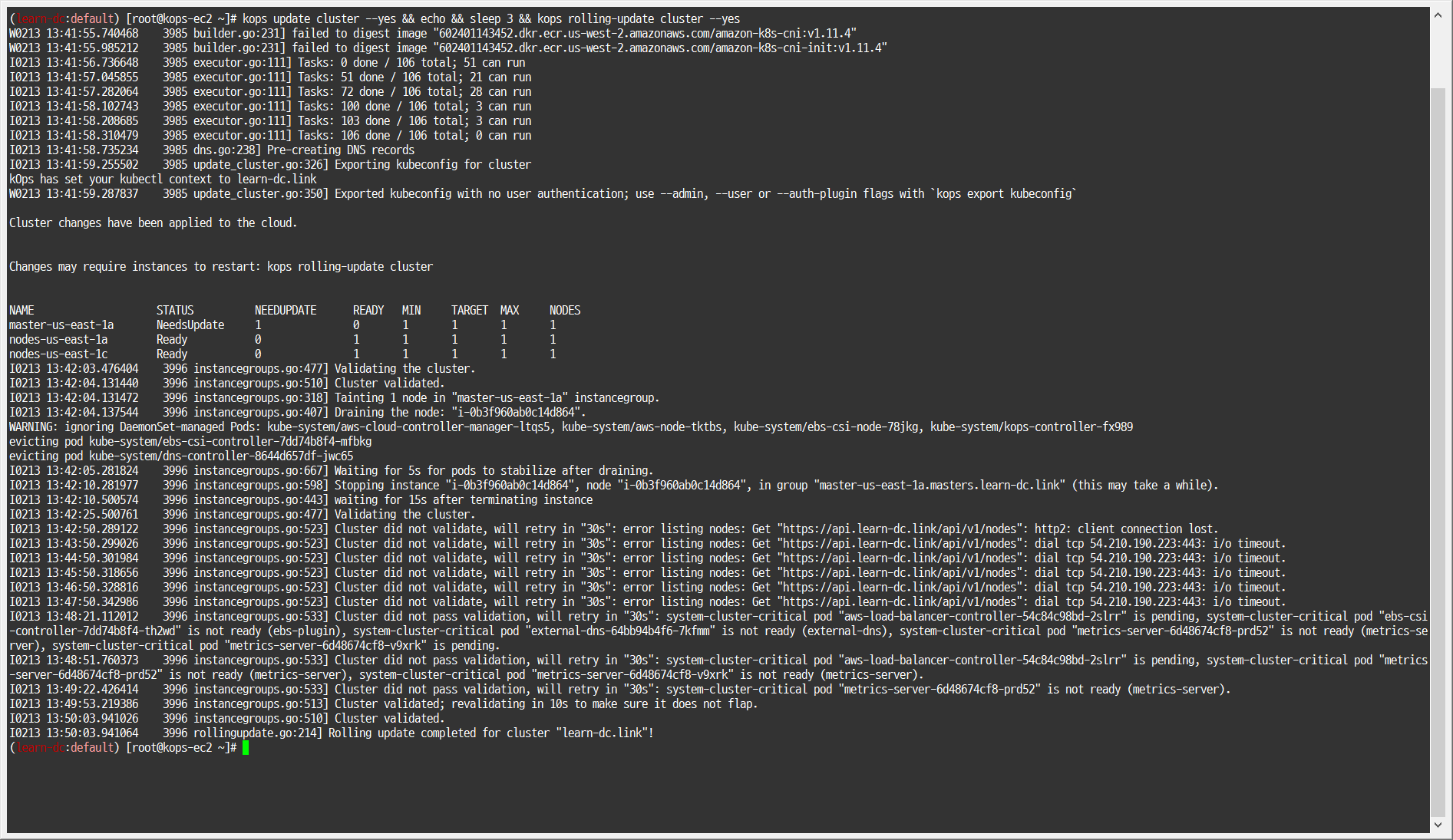

  kops update cluster --yes && echo && sleep 3 && kops rolling-update cluster --yes

1.4 Metrics-server 확인

kubelet으로부터 수집한 리소스 메트릭을 수집 및 집계하는 클러스터 애드온 구성 요소 - 링크 Docs CMD

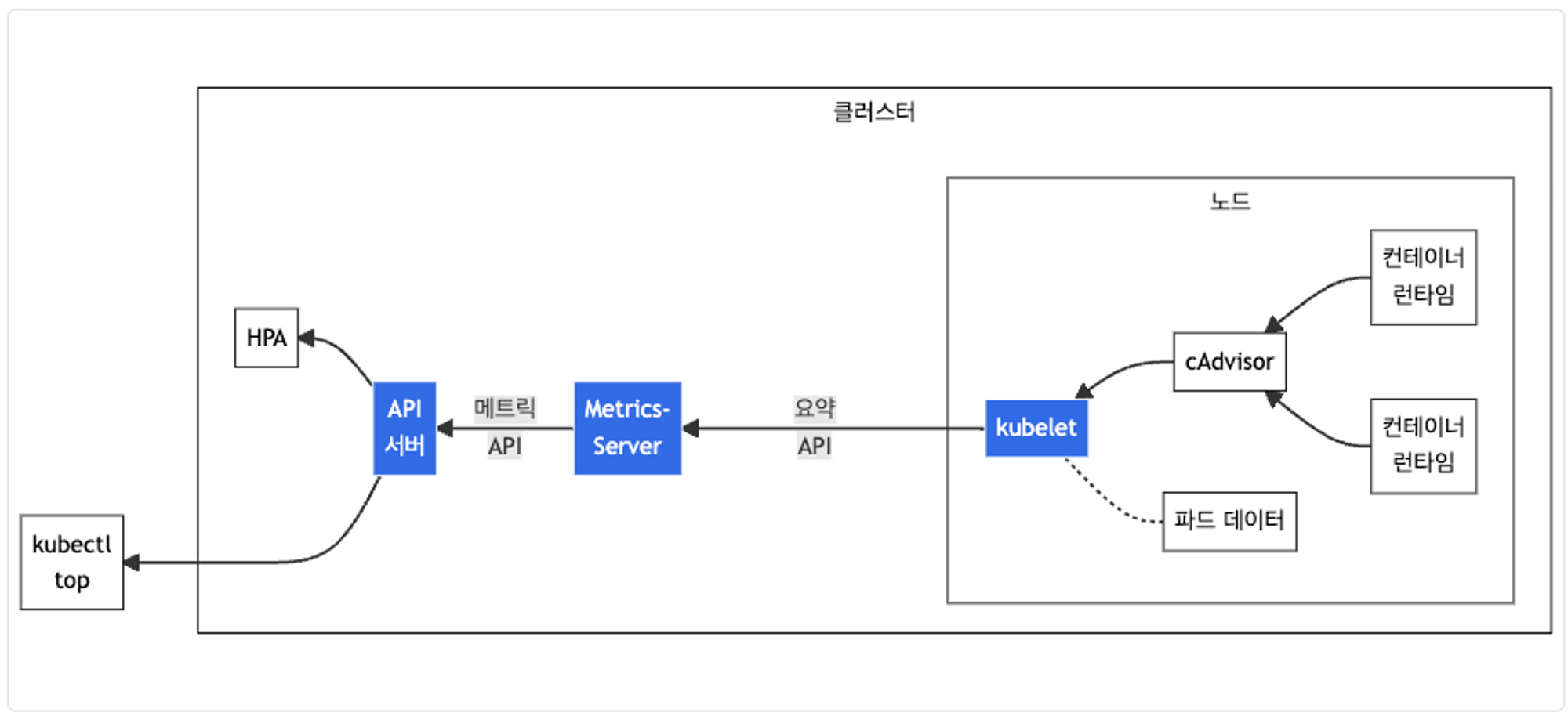

리소스 메트릭 파이프라인 아키텍처
- - 출처: https://kubernetes.io/ko/docs/tasks/debug/debug-cluster/resource-metrics-pipeline/
    - cAdvisor
      - kubelet에 포함된 컨테이너 메트릭을 수집, 집계, 노출하는 데몬
    - kubelet
      - 컨테이너 리소스 관리를 위한 노드 에이전트. 리소스 메트릭은 kubelet API 엔드포인트 /metrics/resource 및 /stats 를 사용하여 접근 가능하다.
    - 요약 API
      - /stats 엔드포인트를 통해 사용할 수 있는 노드 별 요약된 정보를 탐색 및 수집할 수 있도록 kubelet이 제공하는 API
    - metrics-server
      - 각 kubelet으로부터 수집한 리소스 메트릭을 수집 및 집계하는 클러스터 애드온 구성 요소.
      - API 서버는 HPA, VPA 및 kubectl top 명령어가 사용할 수 있도록 메트릭 API를 제공한다.
      - metrics-server는 메트릭 API에 대한 기준 구현(reference implementation) 중 하나이다.
    - 메트릭 API
      - 워크로드 오토스케일링에 사용되는 CPU 및 메모리 정보로의 접근을 지원하는 쿠버네티스 API.
      - 이를 클러스터에서 사용하려면, 메트릭 API를 제공하는 API 확장(extension) 서버가 필요하다.

메트릭 서버

메트릭 서버 확인 : 메트릭은 15초 간격으로 cAdvisor를 통하여 가져옴

1
2

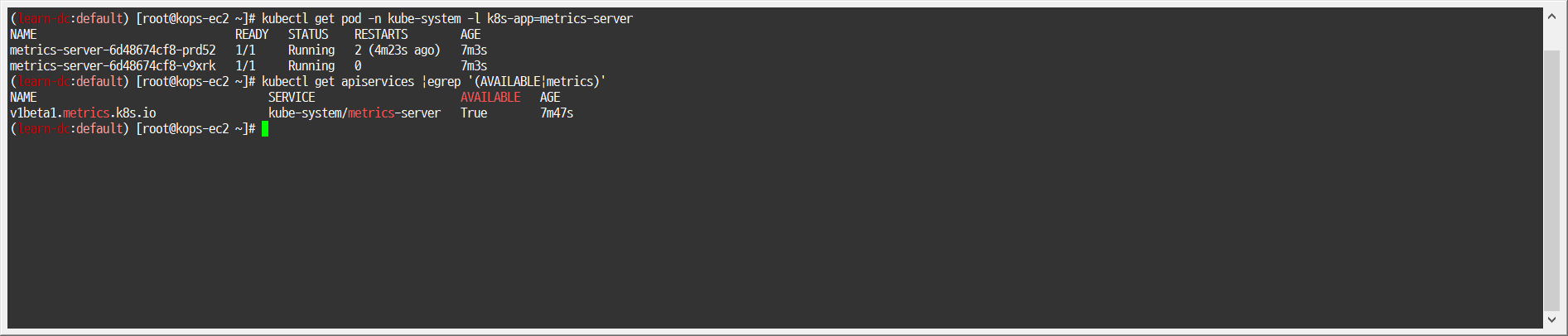

kubectl get pod -n kube-system -l k8s-app=metrics-server
kubectl get apiservices |egrep '(AVAILABLE|metrics)'

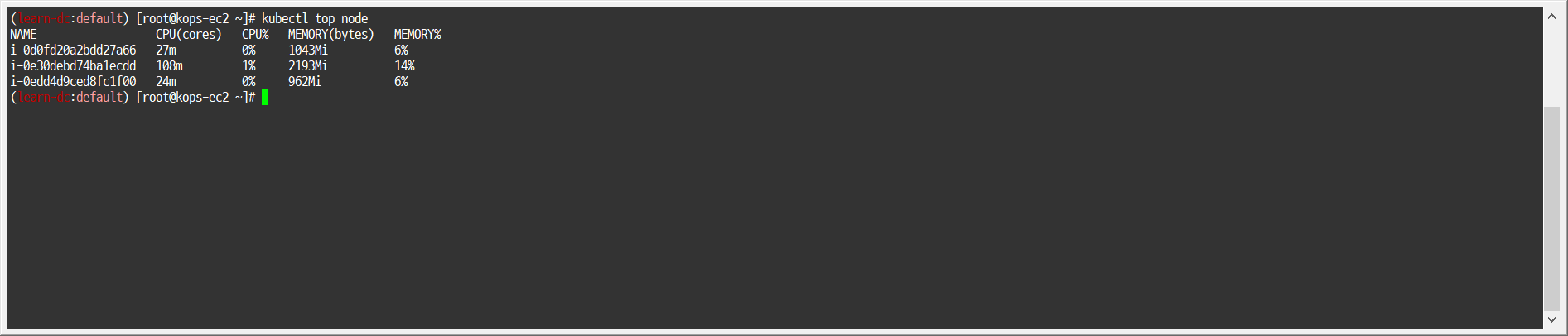

노드 메트릭 확인
- 1

  kubectl top node

파드 메트릭 확인

1
2
3

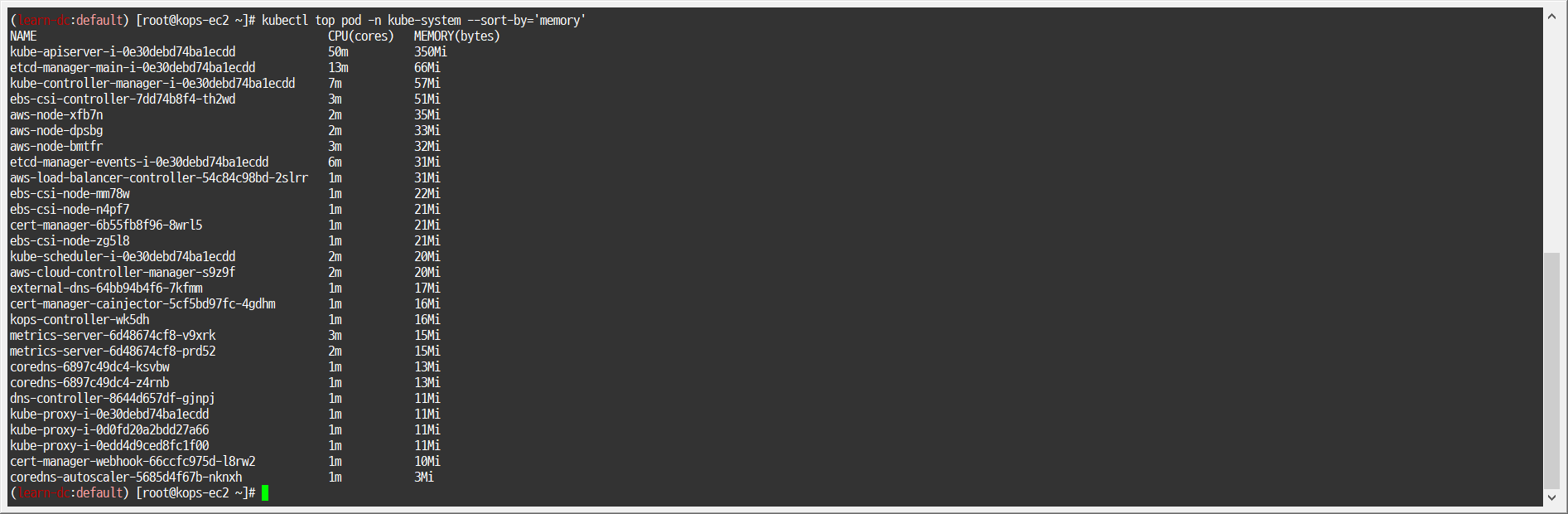

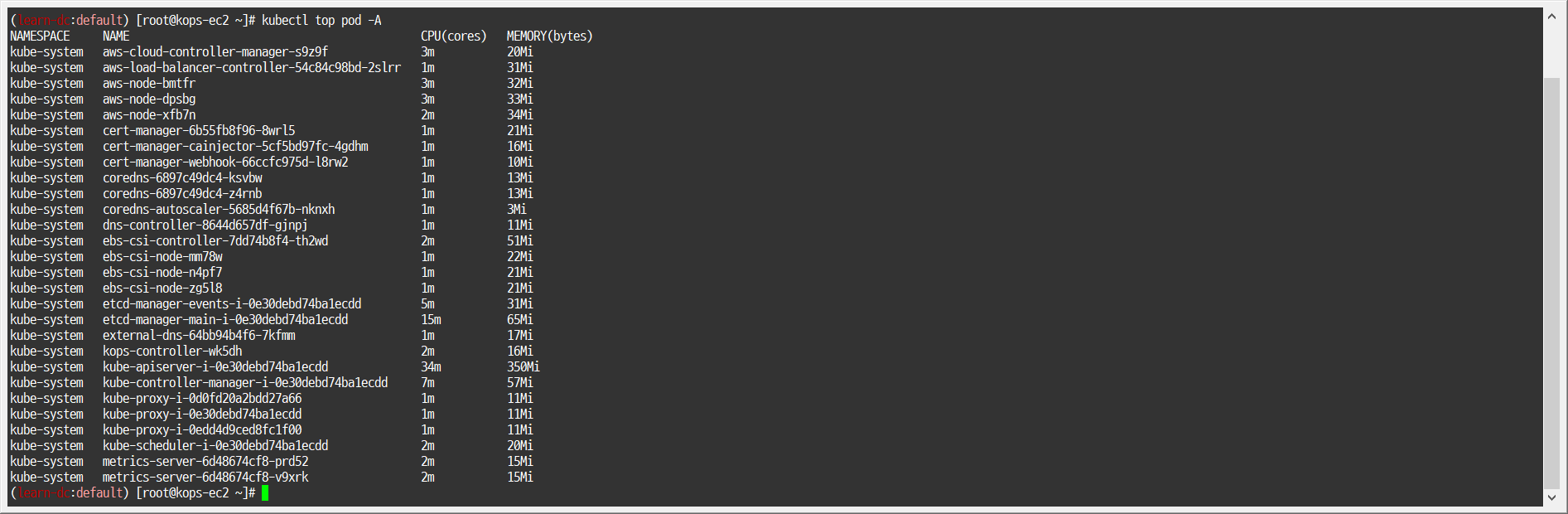

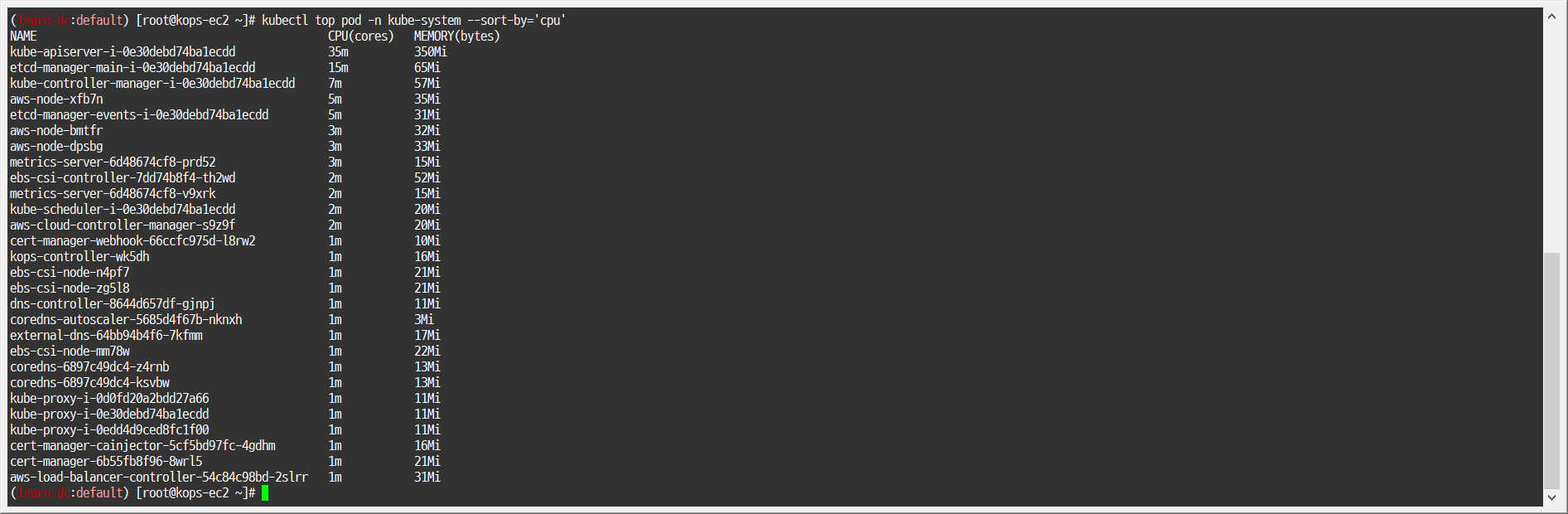

kubectl top pod -A
kubectl top pod -n kube-system --sort-by='cpu'
kubectl top pod -n kube-system --sort-by='memory'

1.5 명령어 기반 쿠버네티스 모니터링 도구 k9s

명령어 기반 쿠버네티스 모니터링 도구 *k9s : Skip, 책 p292~297 참고 - 링크

2. 프로메테우스(Prometheus)

2.1 개요

프로메테우스란? - https://prometheus.io/docs/introduction/overview/#what-is-prometheus
- Prometheus is an open-source systems monitoring and alerting toolkit originally built at SoundCloud
제공 기능 - https://prometheus.io/docs/introduction/overview/#features
- a multi-dimensional data model with time series data(=TSDB, 시계열 데이터베이스) identified by metric name and key/value pairs
- PromQL, a flexible query language to leverage this dimensionality
- no reliance on distributed storage; single server nodes are autonomous
- time series collection happens via a pull model over HTTP ⇒ Push 와 Pull 수집 방식 장단점 - 링크
- pushing time series is supported via an intermediary gateway
- targets are discovered via service discovery or static configuration
- multiple modes of graphing and dashboarding support
아키텍처
- - 출처: https://prometheus.io/docs/introduction/overview/#architecture
구성요소 - https://prometheus.io/docs/introduction/overview/#components
- the main Prometheus server which scrapes and stores time series data
- client libraries for instrumenting application code
- a push gateway for supporting short-lived jobs
- special-purpose exporters for services like HAProxy, StatsD, Graphite, etc.
- an alertmanager to handle alerts
- various support tools

2.2 실습

2.2.1 프로메테우스-스택 설치

모니터링에 필요한 여러 요소를 단일 차트(스택)으로 제공 ← 시각화(그라파나), 이벤트 메시지 정책(경고 임계값, 경고 수준) 등 - Helm

kube-prometheus-stack collects Kubernetes manifests, Grafana dashboards, and Prometheus rules combined with documentation and scripts to provide easy to operate end-to-end Kubernetes cluster monitoring with Prometheus using the Prometheus Operator.

모니터링

1
2


kubectl create ns monitoring

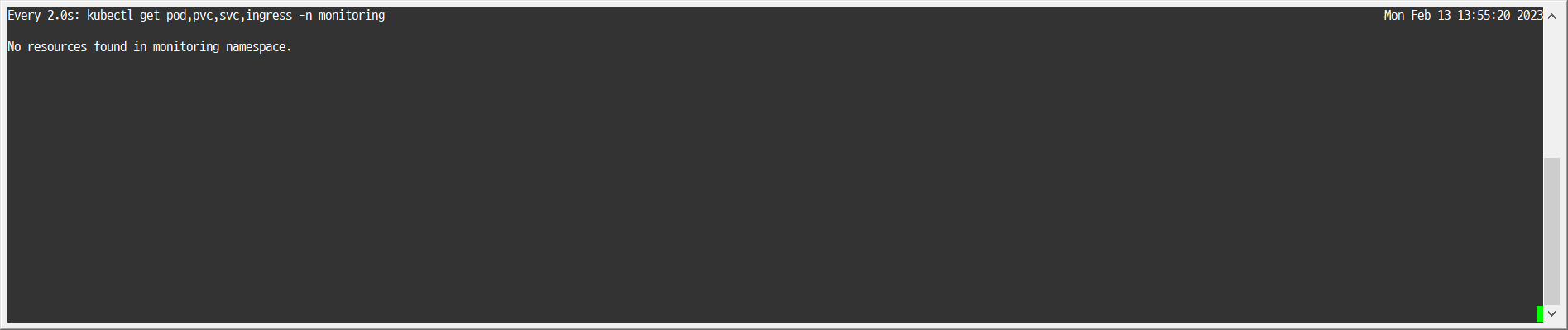

watch kubectl get pod,pvc,svc,ingress -n monitoring

사용 리전의 인증서 ARN 확인

1
2
3
4
5

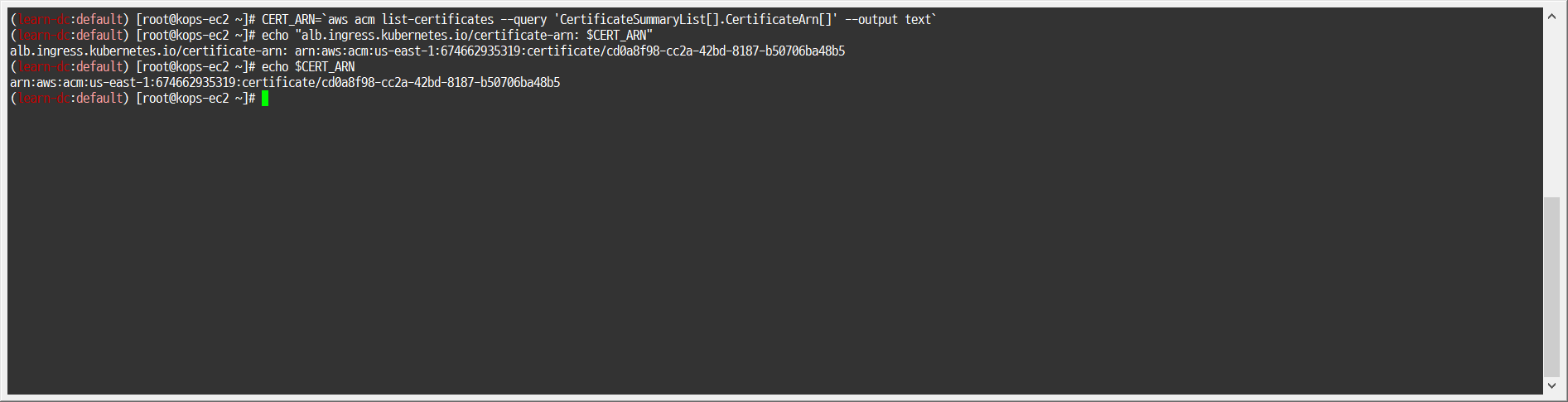

CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo "alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN"
# alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:us-east-1:674662935319:certificate/cd0a8f98-cc2a-42bd-8187-b50706ba48b5
echo $CERT_ARN
# arn:aws:acm:us-east-1:674662935319:certificate/cd0a8f98-cc2a-42bd-8187-b50706ba48b5

설치

1

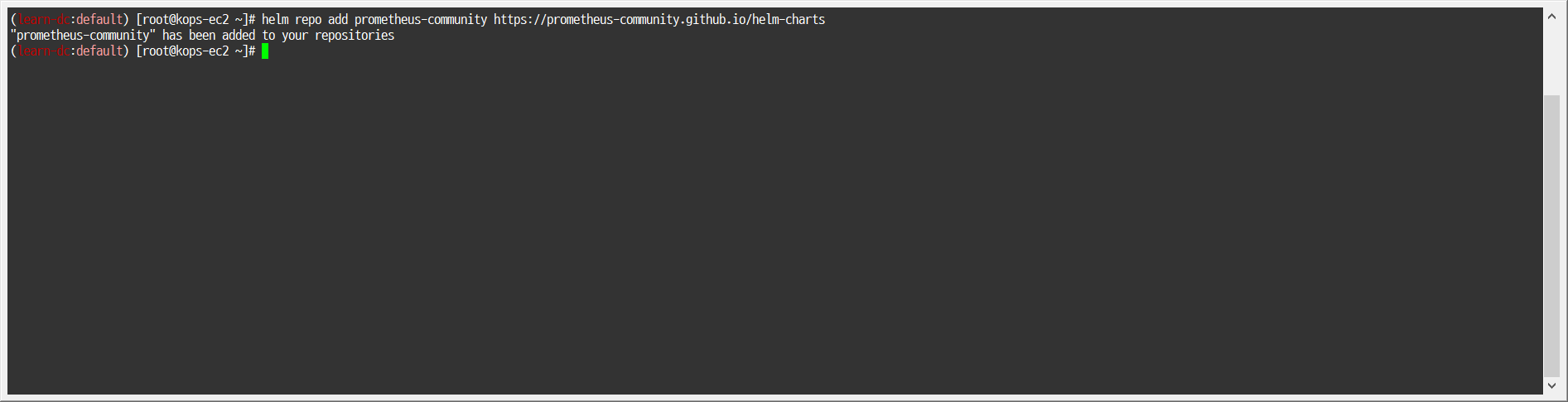

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

파라미터 파일 생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70

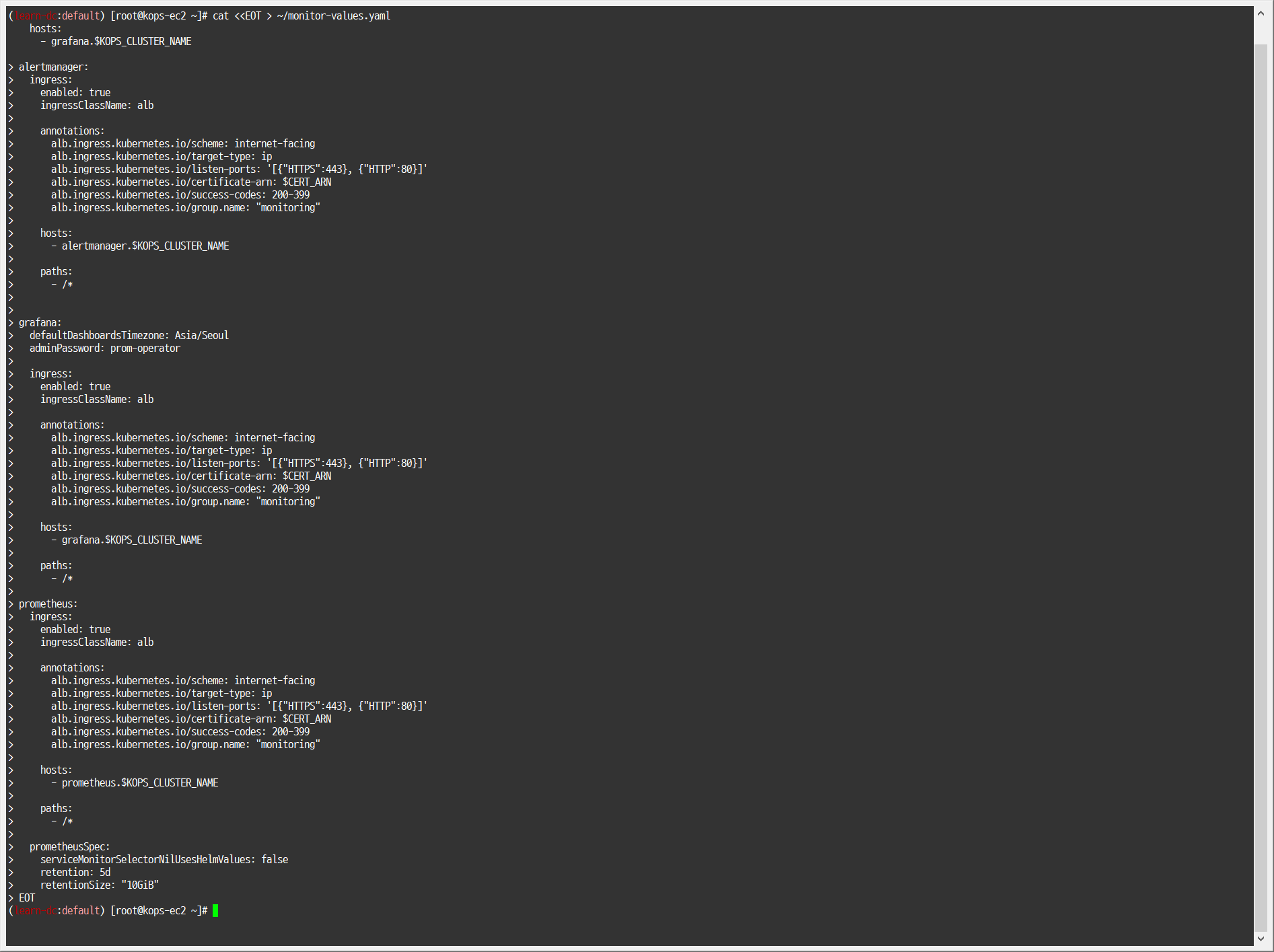

cat <<EOT > ~/monitor-values.yaml
alertmanager:
  ingress:
    enabled: true
    ingressClassName: alb

    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"

    hosts:
      - alertmanager.$KOPS_CLUSTER_NAME

    paths:
      - /*


grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator

  ingress:
    enabled: true
    ingressClassName: alb

    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"

    hosts:
      - grafana.$KOPS_CLUSTER_NAME

    paths:
      - /*

prometheus:
  ingress:
    enabled: true
    ingressClassName: alb

    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"

    hosts:
      - prometheus.$KOPS_CLUSTER_NAME

    paths:
      - /*

  prometheusSpec:
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"
EOT

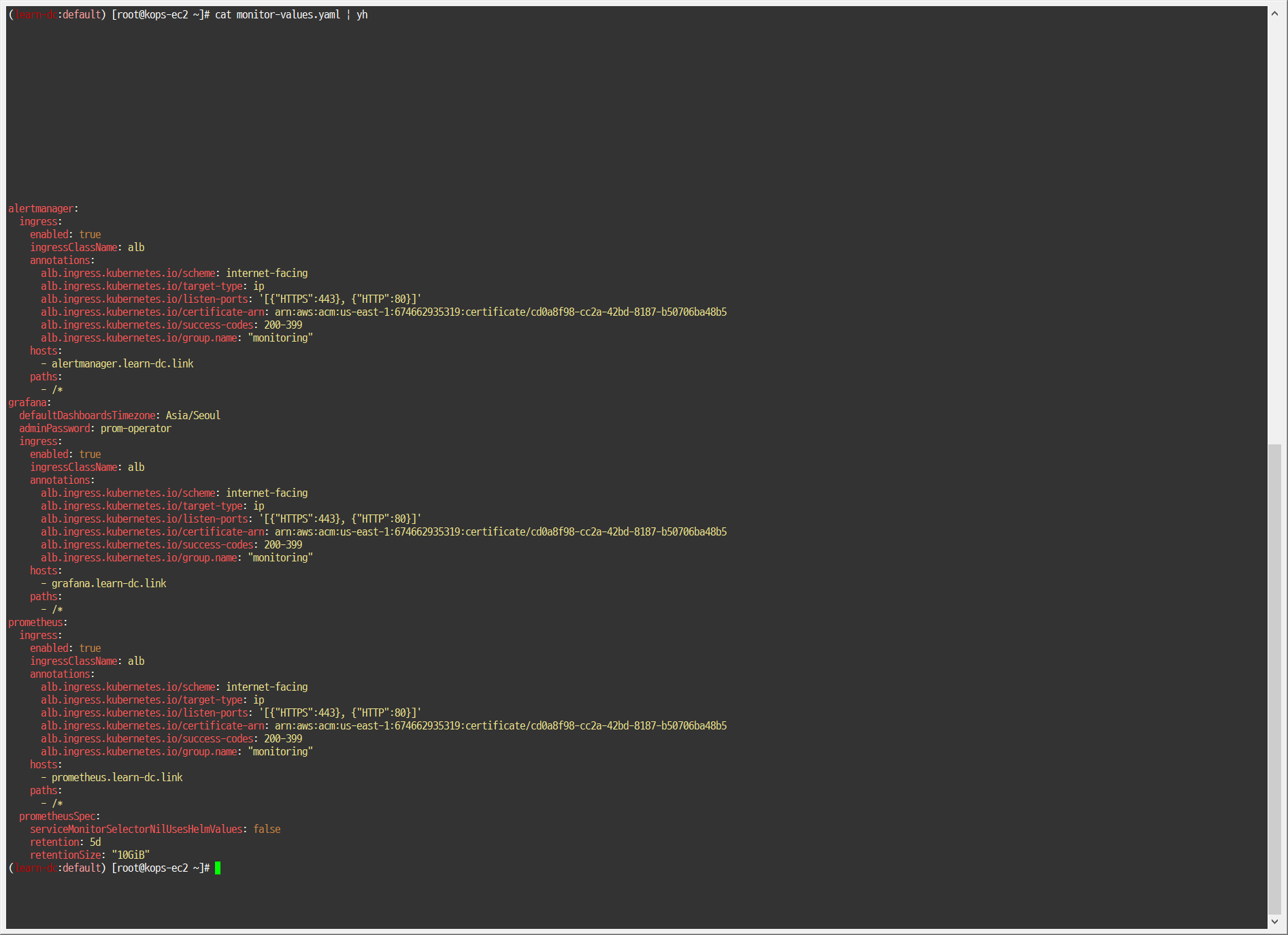

cat monitor-values.yaml | yh

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53


# monitor-values.yaml
alertmanager:
  ingress:
    enabled: true
    ingressClassName: alb
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:us-east-1:674662935319:certificate/cd0a8f98-cc2a-42bd-8187-b50706ba48b5
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"
    hosts:
      - alertmanager.learn-dc.link
    paths:
      - /*
grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator
  ingress:
    enabled: true
    ingressClassName: alb
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:us-east-1:674662935319:certificate/cd0a8f98-cc2a-42bd-8187-b50706ba48b5
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"
    hosts:
      - grafana.learn-dc.link
    paths:
      - /*
prometheus:
  ingress:
    enabled: true
    ingressClassName: alb
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:us-east-1:674662935319:certificate/cd0a8f98-cc2a-42bd-8187-b50706ba48b5
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "monitoring"
    hosts:
      - prometheus.learn-dc.link
    paths:
      - /*
  prometheusSpec:
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"

배포

1

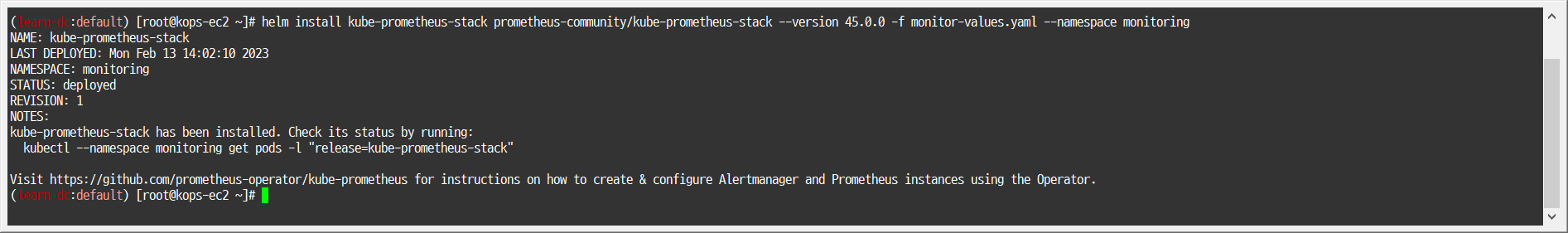

helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 45.0.0 -f monitor-values.yaml --namespace monitoring

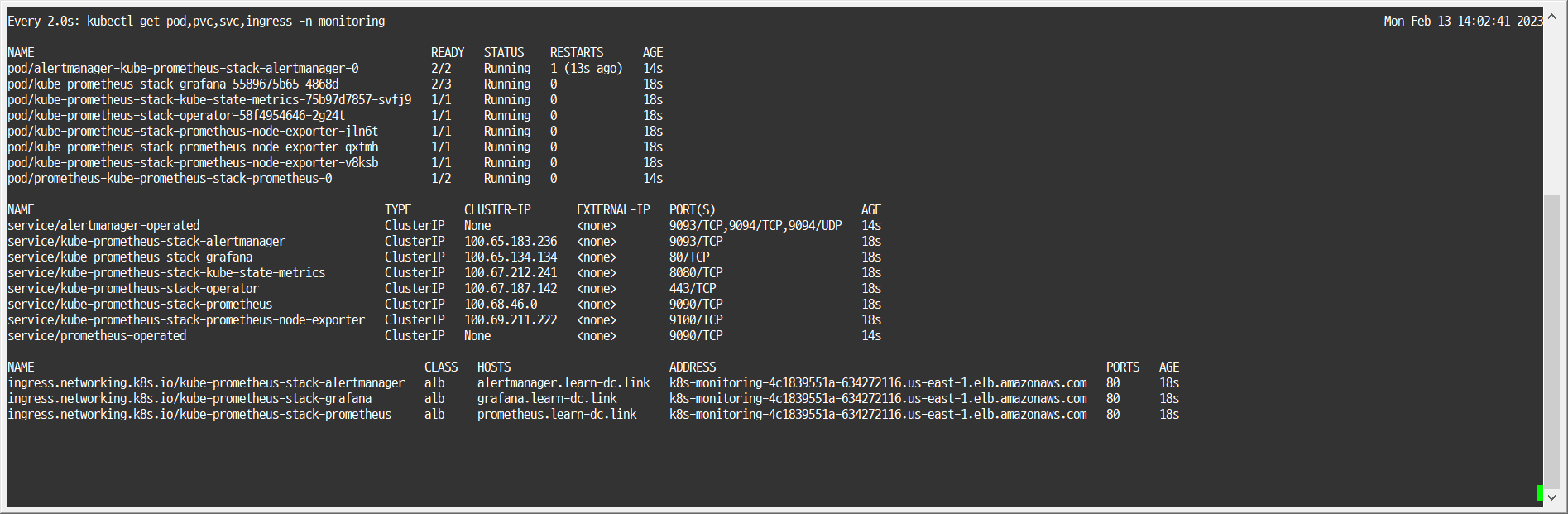

확인

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


## alertmanager-0 : 사전에 정의한 정책 기반(예: 노드 다운, 파드 Pending 등)으로 시스템 경고 메시지를 생성 후 경보 채널(슬랙 등)로 전송
## grafana : 프로메테우스는 메트릭 정보를 저장하는 용도로 사용하며, 그라파나로 시각화 처리
## prometheus-0 : 모니터링 대상이 되는 파드는 ‘exporter’라는 별도의 사이드카 형식의 파드에서 모니터링 메트릭을 노출, pull 방식으로 가져와 내부의 시계열 데이터베이스에 저장
## node-exporter : 노드익스포터는 물리 노드에 대한 자원 사용량(네트워크, 스토리지 등 전체) 정보를 메트릭 형태로 변경하여 노출
## operator : 시스템 경고 메시지 정책(prometheus rule), 애플리케이션 모니터링 대상 추가 등의 작업을 편리하게 할수 있게 CRD 지원
## kube-state-metrics : 쿠버네티스의 클러스터의 상태(kube-state)를 메트릭으로 변환하는 파드

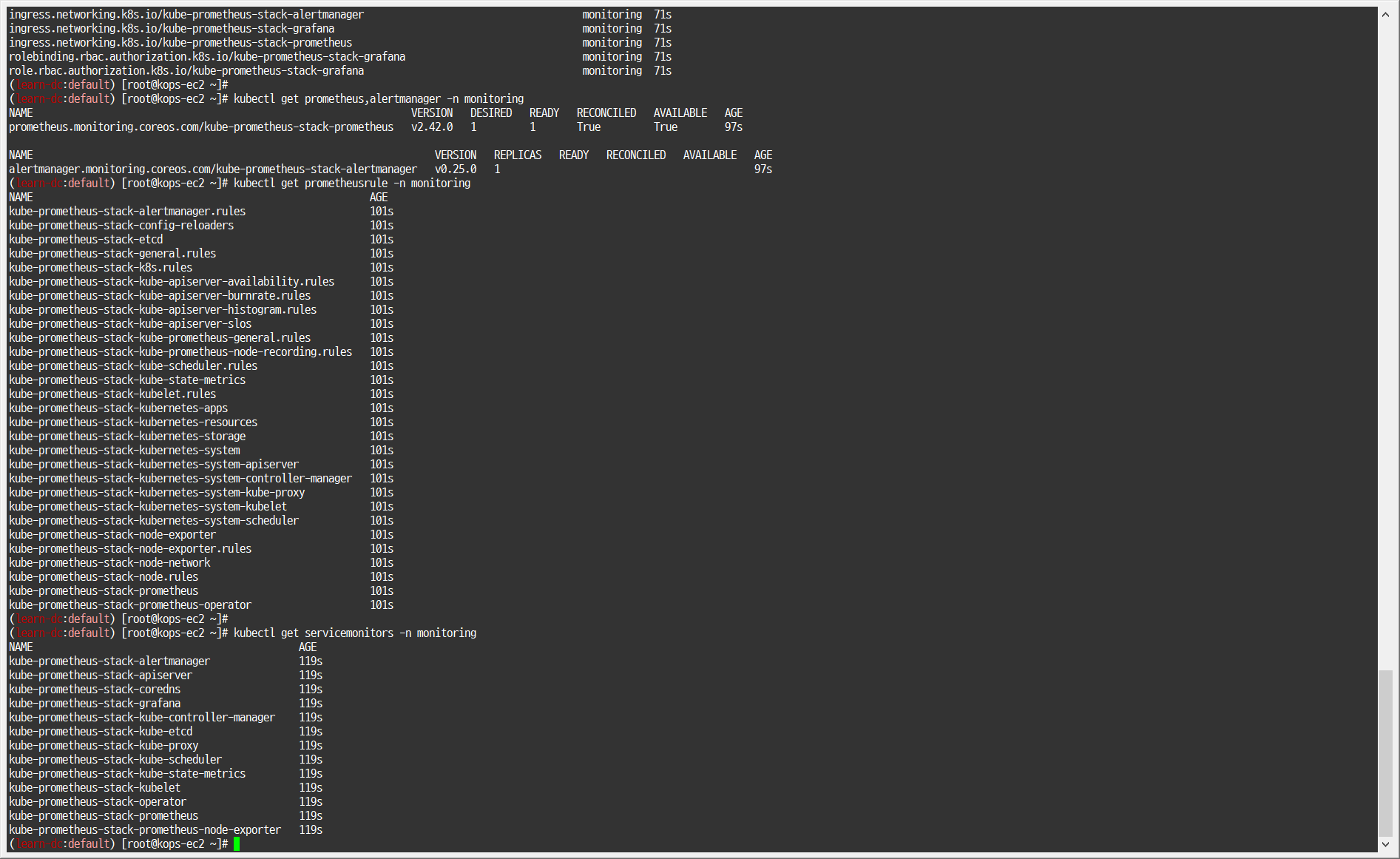

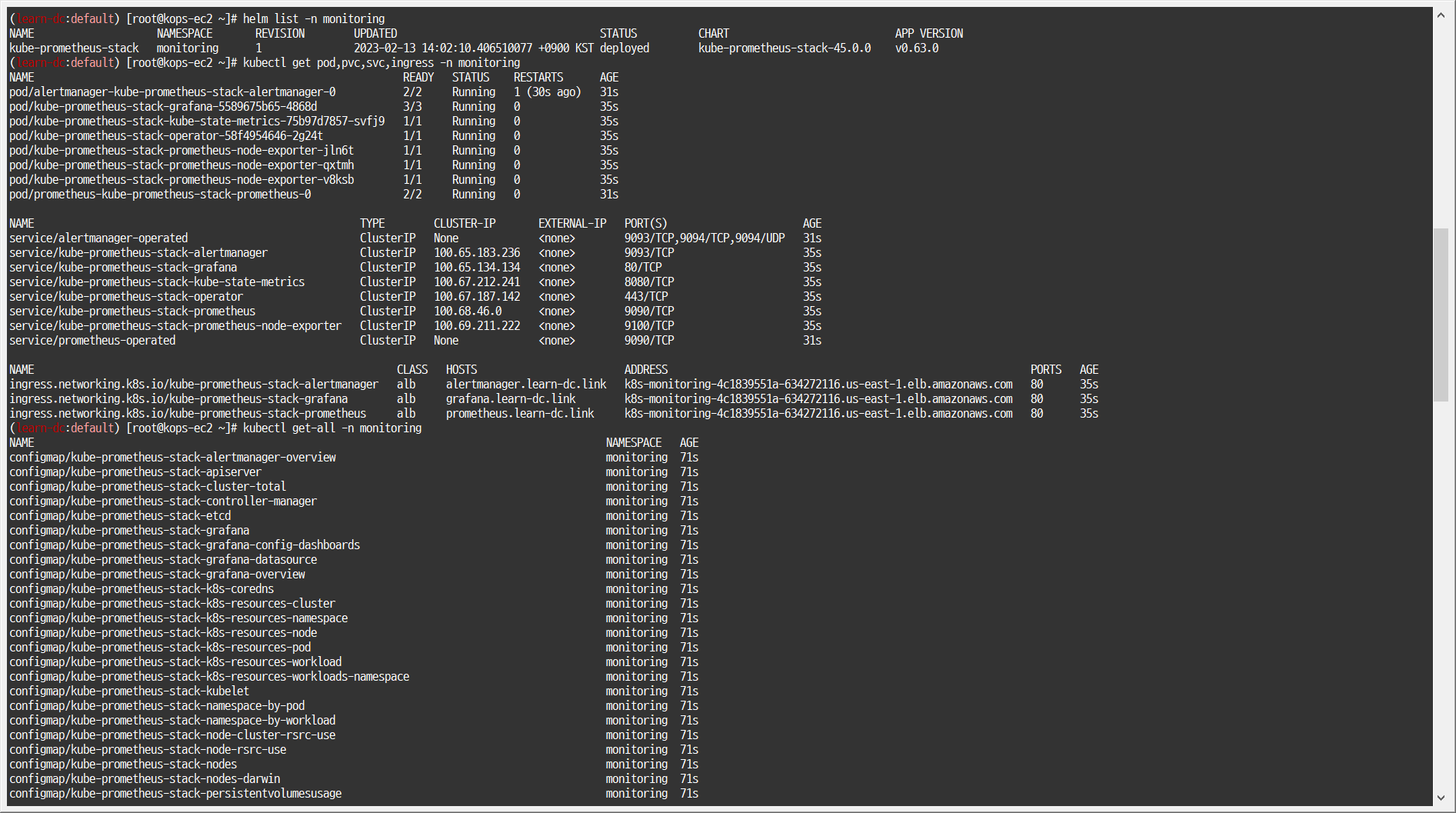

helm list -n monitoring
kubectl get pod,pvc,svc,ingress -n monitoring
kubectl get-all -n monitoring
kubectl get prometheus,alertmanager -n monitoring
kubectl get prometheusrule -n monitoring
kubectl get servicemonitors -n monitoring
# kubectl krew install df-pv && kubectl df-pv

(참고) 삭제 시

helm 삭제

1

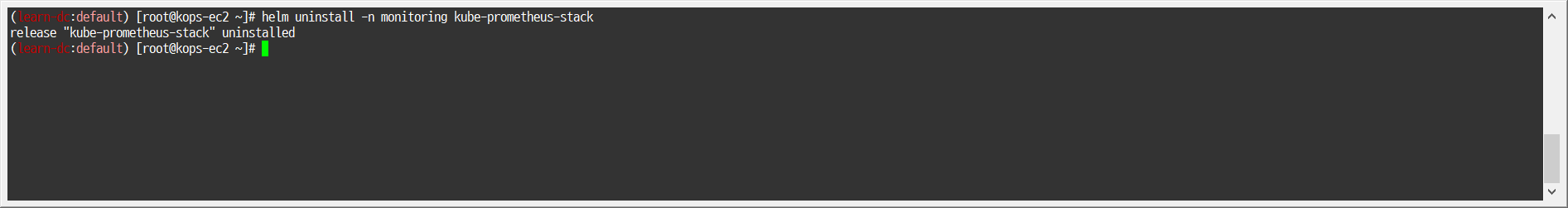

helm uninstall -n monitoring kube-prometheus-stack

crd 삭제

1
2
3
4
5
6
7
8


kubectl delete crd alertmanagerconfigs.monitoring.coreos.com
kubectl delete crd alertmanagers.monitoring.coreos.com
kubectl delete crd podmonitors.monitoring.coreos.com
kubectl delete crd probes.monitoring.coreos.com
kubectl delete crd prometheuses.monitoring.coreos.com
kubectl delete crd prometheusrules.monitoring.coreos.com
kubectl delete crd servicemonitors.monitoring.coreos.com
kubectl delete crd thanosrulers.monitoring.coreos.com

2.2.2 프로메테우스 기본 사용 : 모니터링 그래프

모니터링 대상이 되는 서비스는 일반적으로 자체 웹 서버의 /metrics 엔드포인트 경로에 다양한 메트릭 정보를 노출
이후 프로메테우스는 해당 경로에 http get 방식으로 메트릭 정보를 가져와 TSDB 형식으로 저장
- 아래 처럼 프로메테우스가 각 서비스의 9100 접속하여 메트릭 정보를 수집
  - 1 2

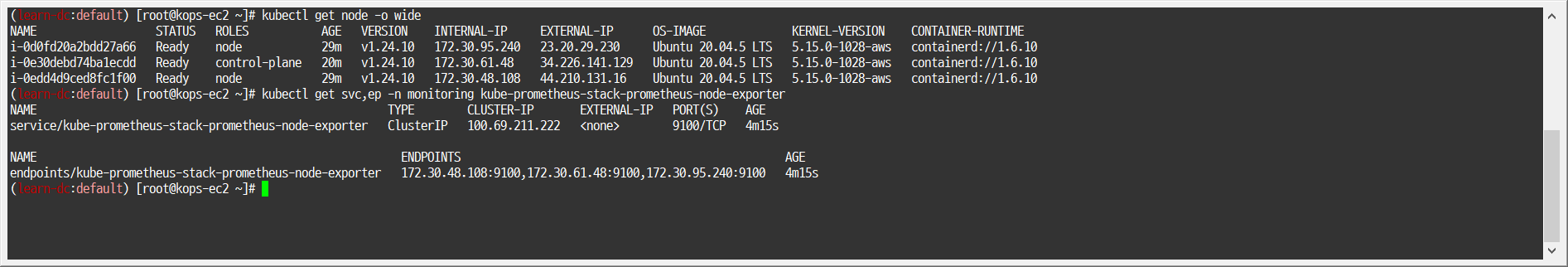

    kubectl get node -o wide kubectl get svc,ep -n monitoring kube-prometheus-stack-prometheus-node-exporter

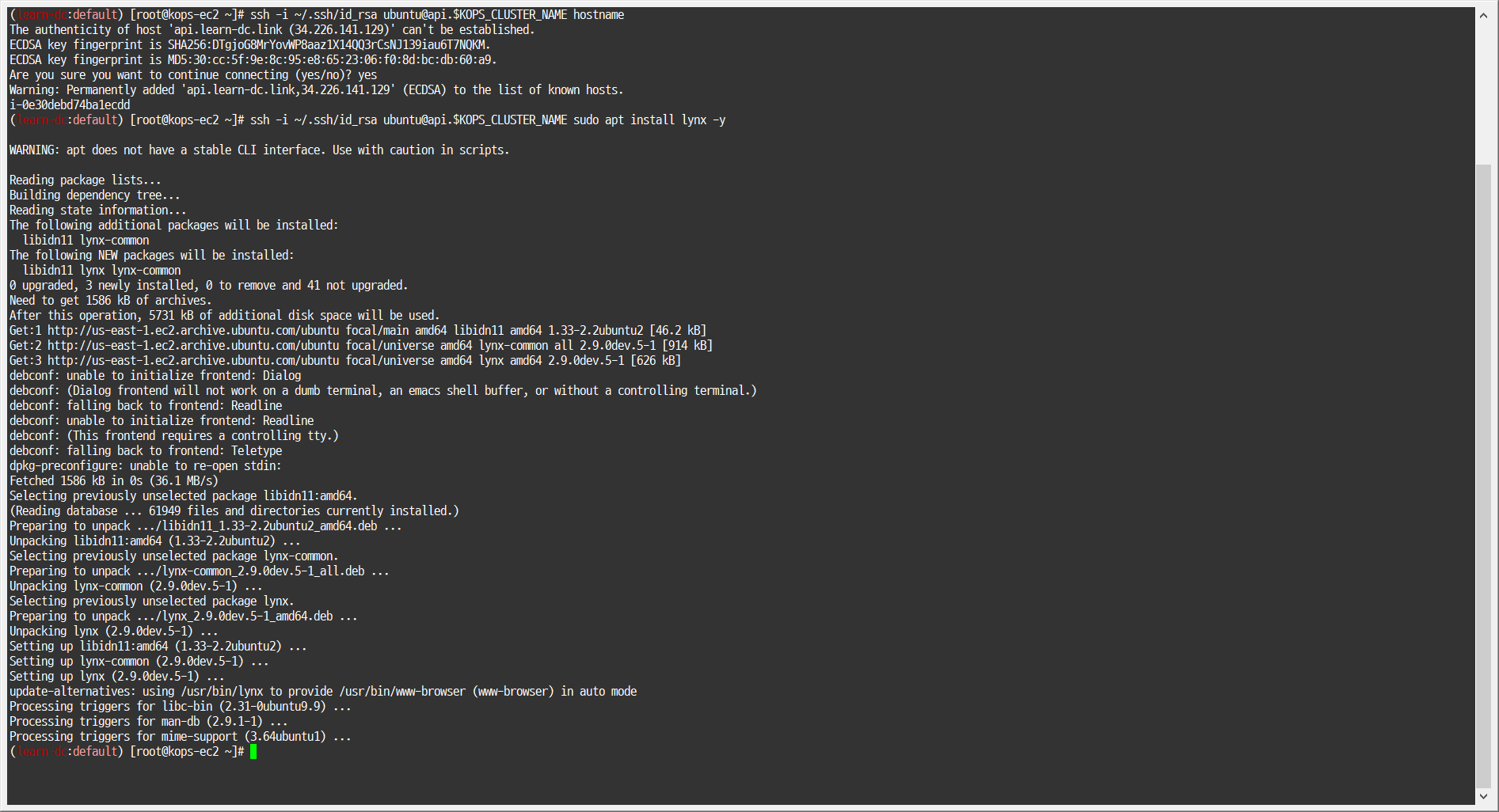

- 마스터노드에 lynx 설치
  - 1 2

    ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME hostname ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo apt install lynx -y

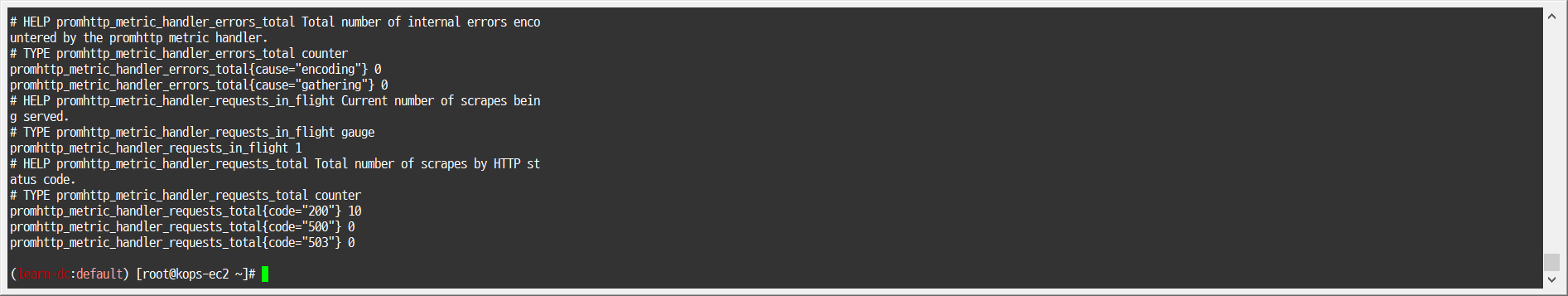

- 노드의 9100번의 /metrics 접속 시 다양한 메트릭 정보를 확인할수 있음 : 마스터 이외에 워커노드도 확인 가능
  - 1

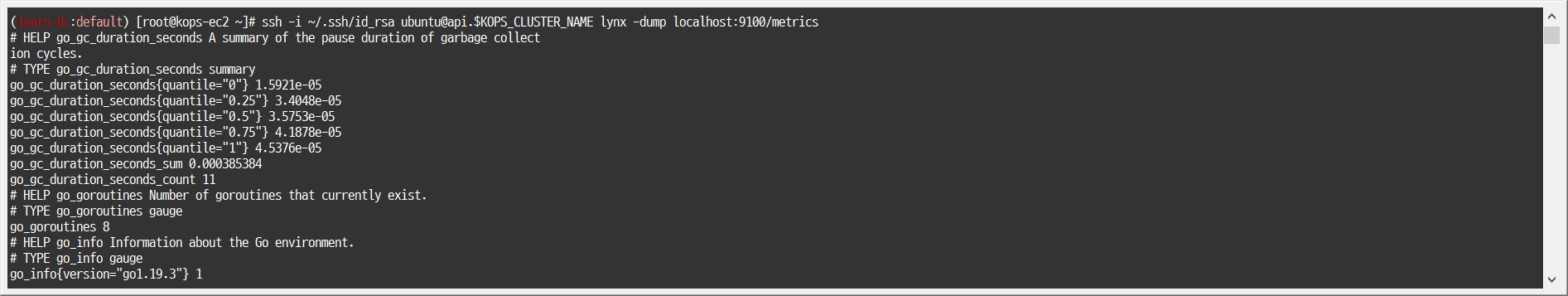

    ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME lynx -dump localhost:9100/metrics
프로메테우스 ingress 도메인으로 웹 접속
- ingress 확인
  - 1 2

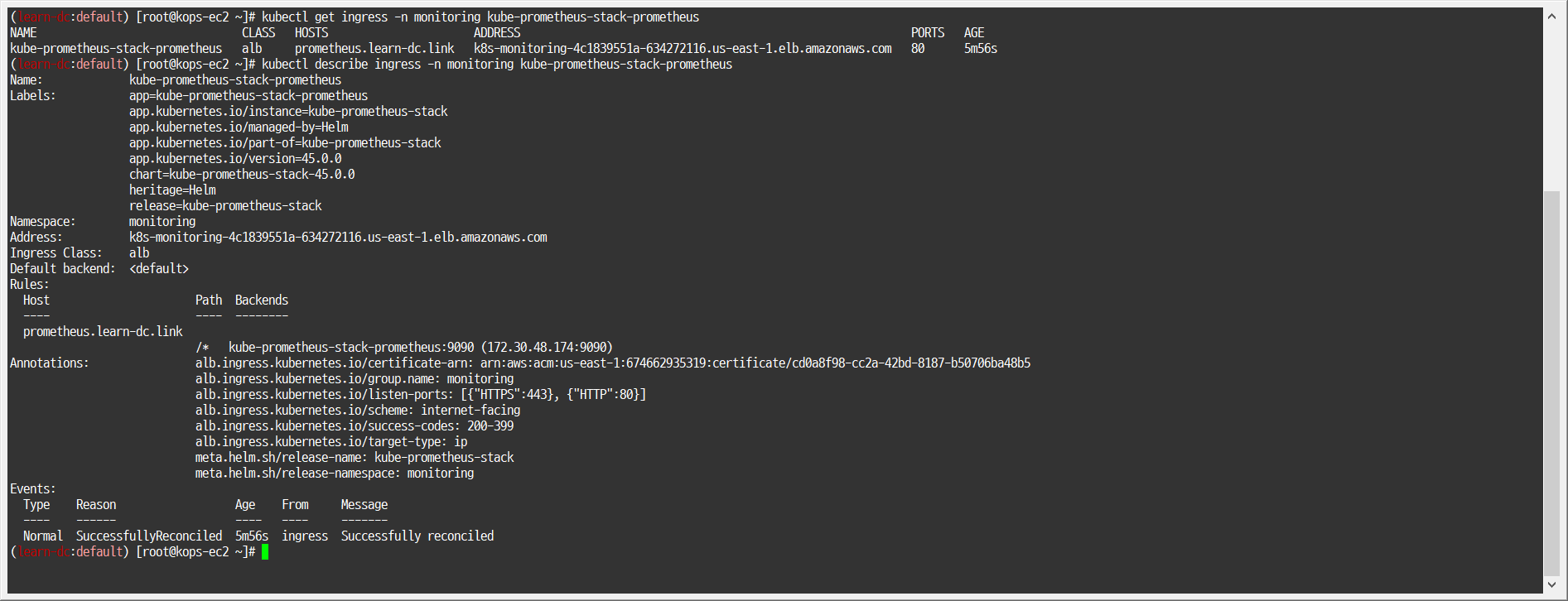

    kubectl get ingress -n monitoring kube-prometheus-stack-prometheus kubectl describe ingress -n monitoring kube-prometheus-stack-prometheus
- 프로메테우스 ingress 도메인으로 웹 접속
  - 1 2

    echo -e "Prometheus Web URL = https://prometheus.$KOPS_CLUSTER_NAME" # Prometheus Web URL = https://prometheus.learn-dc.link

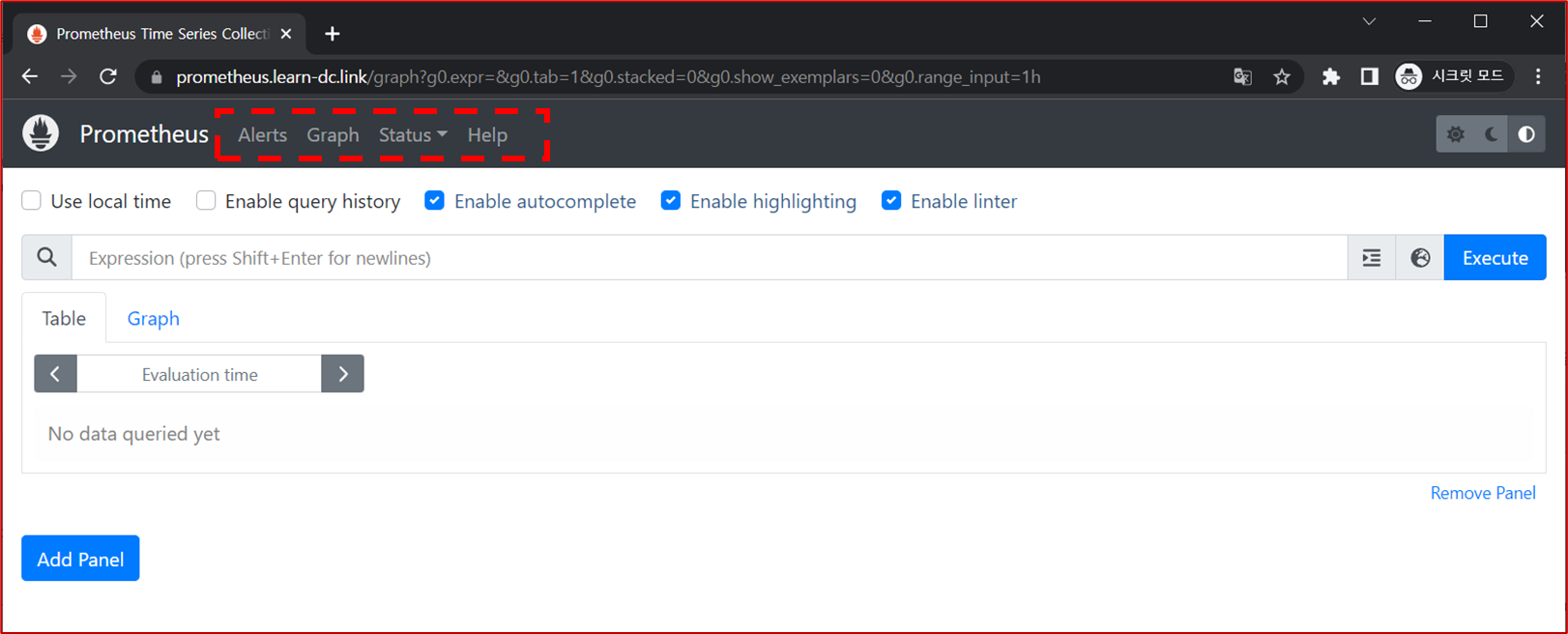

- 웹 상단 주요 메뉴 설명
  - 경고(Alert) : 사전에 정의한 시스템 경고 정책(Prometheus Rules)에 대한 상황
  - 그래프(Graph) : 프로메테우스 자체 검색 언어 PromQL을 이용하여 메트릭 정보를 조회 -> 단순한 그래프 형태 조회
  - 상태(Status) : 경고 메시지 정책(Rules), 모니터링 대상(Targets) 등 다양한 프로메테우스 설정 내역을 확인
  - 도움말(Help)

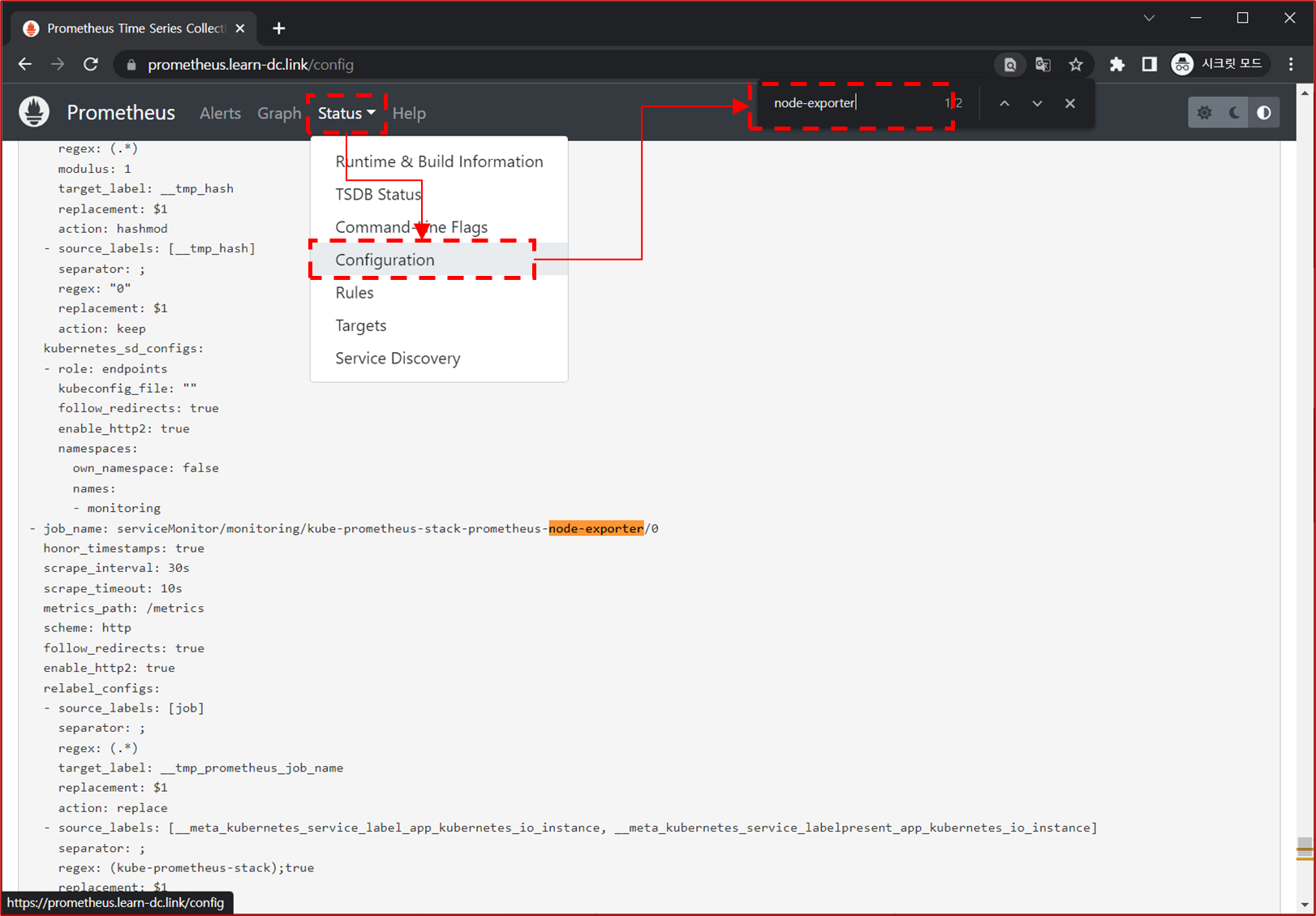

프로메테우스 설정(Configuration) 확인 : Status → Configuration ⇒ “node-exporter” 검색

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


global:
  scrape_interval: 30s     # 메트릭 가져오는(scrape) 주기
  scrape_timeout: 10s      # 메트릭 가져오는(scrape) 타임아웃
  evaluation_interval: 30s # alert 보낼지 말지 판단하는 주기
...
- job_name: serviceMonitor/monitoring/kube-prometheus-stack-prometheus-node-exporter/0
  scrape_interval: 30s
  scrape_timeout: 10s
  metrics_path: /metrics
  scheme: http
...
kubernetes_sd_configs:    # 서비스 디스커버리(SD) 방식을 이용하고, 파드의 엔드포인트 List 자동 반영
  - role: endpoints
    kubeconfig_file: ""
    follow_redirects: true
    enable_http2: true
    namespaces:
      own_namespace: false
      names:
      - monitoring        # 서비스 엔드포인트가 속한 네임 스페이스 이름을 지정, 서비스 네임스페이스가 속한 포트 번호를 구분하여 메트릭 정보를 가져옴

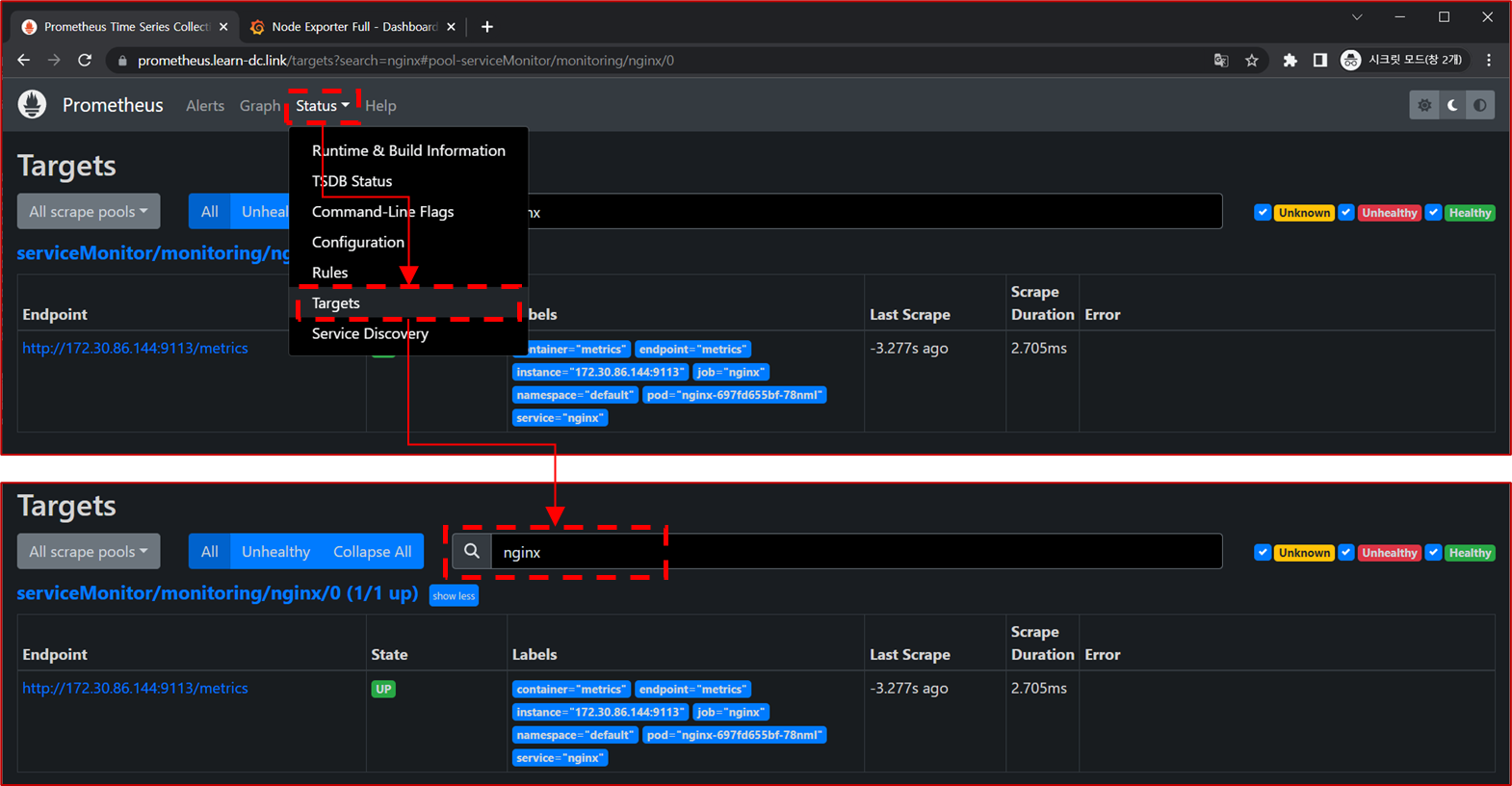

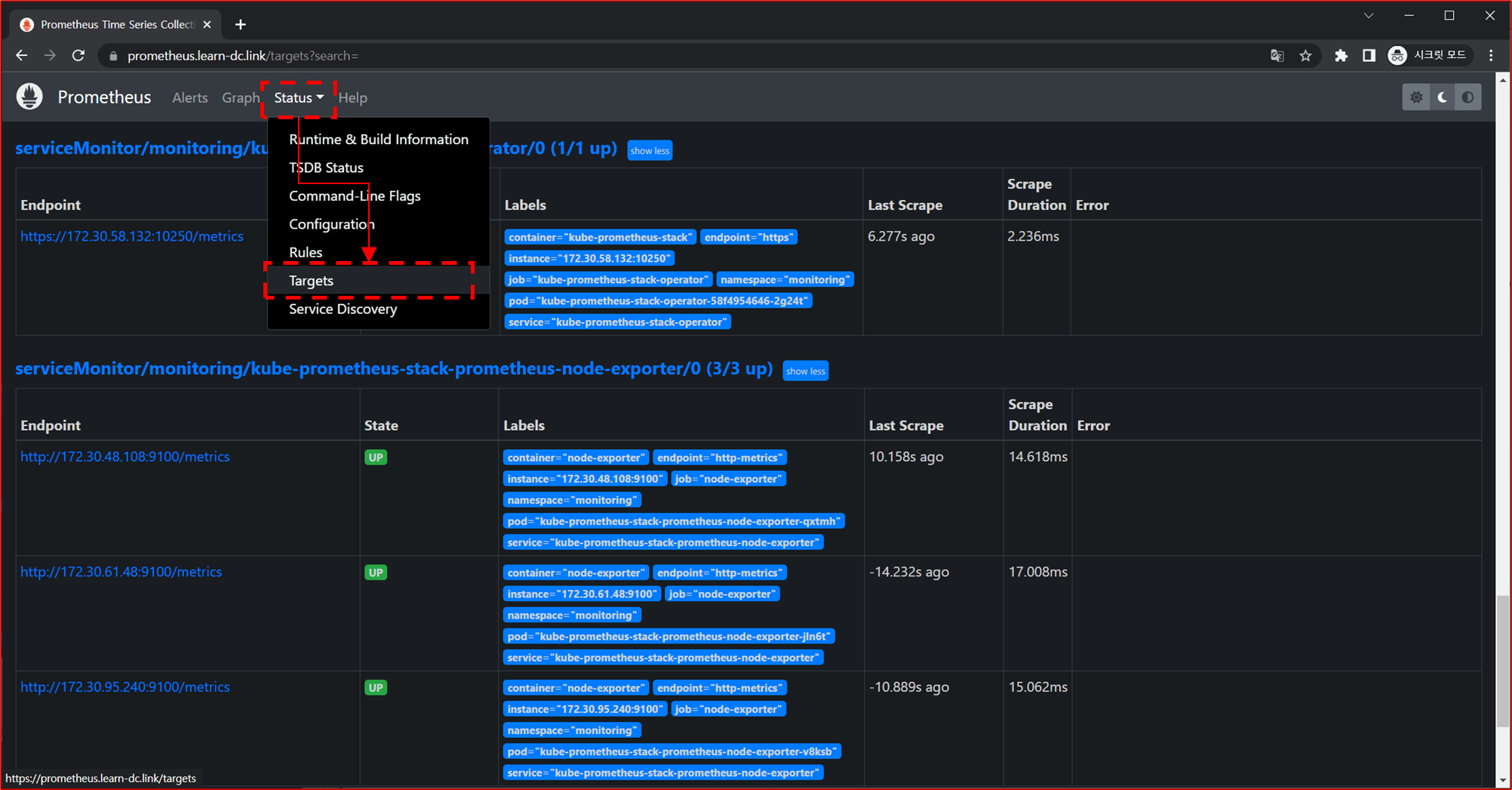

전체 메트릭 대상(Targets) 확인 : Status → Targets

해당 스택은 ‘노드-익스포터’, cAdvisor, 쿠버네티스 전반적인 현황 이외에 다양한 메트릭을 포함

모니터링

1

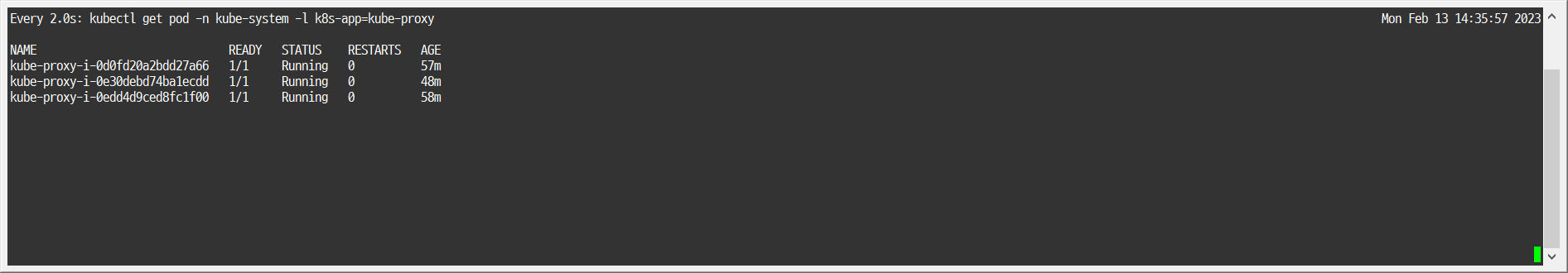

watch kubectl get pod -n kube-system -l k8s-app=kube-proxy

확인 및 조치 : kube-proxy는 Static pod 스태틱 파드로 배포됨

1
2
3
4
5
6


ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ss -tnlp | grep kube-proxy

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME ls /etc/kubernetes/manifests
ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME cat /etc/kubernetes/manifests/kube-proxy.manifest
ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME grep 127.0.0.1 /etc/kubernetes/manifests/kube-proxy.manifest

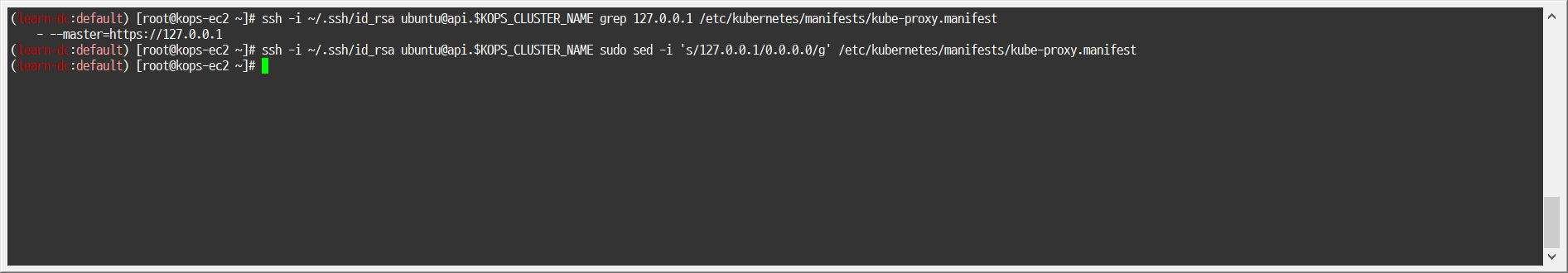

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo sed -i 's/127.0.0.1/0.0.0.0/g' /etc/kubernetes/manifests/kube-proxy.manifest

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70

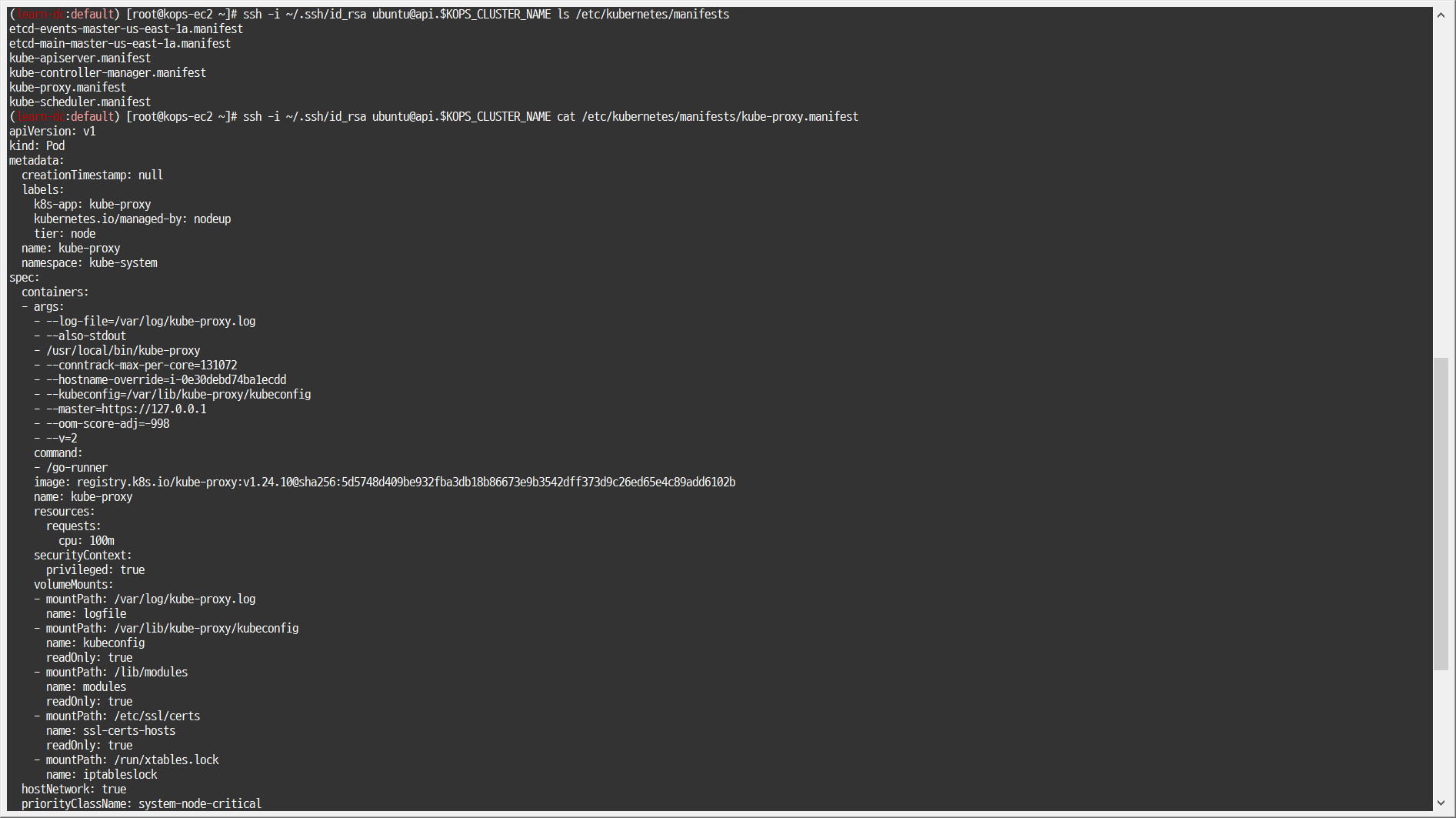

# ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME cat /etc/kubernetes/manifests/kube-proxy.manifest
apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    k8s-app: kube-proxy
    kubernetes.io/managed-by: nodeup
    tier: node
  name: kube-proxy
  namespace: kube-system
spec:
  containers:
  - args:
    - --log-file=/var/log/kube-proxy.log
    - --also-stdout
    - /usr/local/bin/kube-proxy
    - --conntrack-max-per-core=131072
    - --hostname-override=i-0e30debd74ba1ecdd
    - --kubeconfig=/var/lib/kube-proxy/kubeconfig
    - --master=https://0.0.0.0
    - --oom-score-adj=-998
    - --v=2
    command:
    - /go-runner
    image: registry.k8s.io/kube-proxy:v1.24.10@sha256:5d5748d409be932fba3db18b86673e9b3542dff373d9c26ed65e4c89add6102b
    name: kube-proxy
    resources:
      requests:
        cpu: 100m
    securityContext:
      privileged: true
    volumeMounts:
    - mountPath: /var/log/kube-proxy.log
      name: logfile
    - mountPath: /var/lib/kube-proxy/kubeconfig
      name: kubeconfig
      readOnly: true
    - mountPath: /lib/modules
      name: modules
      readOnly: true
    - mountPath: /etc/ssl/certs
      name: ssl-certs-hosts
      readOnly: true
    - mountPath: /run/xtables.lock
      name: iptableslock
  hostNetwork: true
  priorityClassName: system-node-critical
  tolerations:
  - key: CriticalAddonsOnly
    operator: Exists
  volumes:
  - hostPath:
      path: /var/log/kube-proxy.log
    name: logfile
  - hostPath:
      path: /var/lib/kube-proxy/kubeconfig
    name: kubeconfig
  - hostPath:
      path: /lib/modules
    name: modules
  - hostPath:
      path: /usr/share/ca-certificates
    name: ssl-certs-hosts
  - hostPath:
      path: /run/xtables.lock
      type: FileOrCreate
    name: iptableslock
status: {}

참고: kube-proxy metric 수집 가능하게 설정 변경

1
2
3
4
5


# kubectl get cm -n kube-system kube-proxy -o yaml | grep metric
#     metricsBindAddress: 127.0.0.1:10249

# kubectl edit cm -n kube-system kube-proxy -o yaml
#     metricsBindAddress: 0.0.0.0:10249

확인

1
2
3
4


# curl -s 192.168.10.101:10249/metrics | head -3
# # HELP apiserver_audit_event_total [ALPHA] Counter of audit events generated and sent to the audit backend.
# # TYPE apiserver_audit_event_total counter
# apiserver_audit_event_total 0

kube-proxy 는 현재 정보를 가져오지 못하고 있습니다! → 멤버분들 한번 해결해보세요!

문제해결 참조
- 스터디 멤버 이상현님 정리내용 : https://sh4n3e.notion.site/5-d99269e234784031a287387395193db6

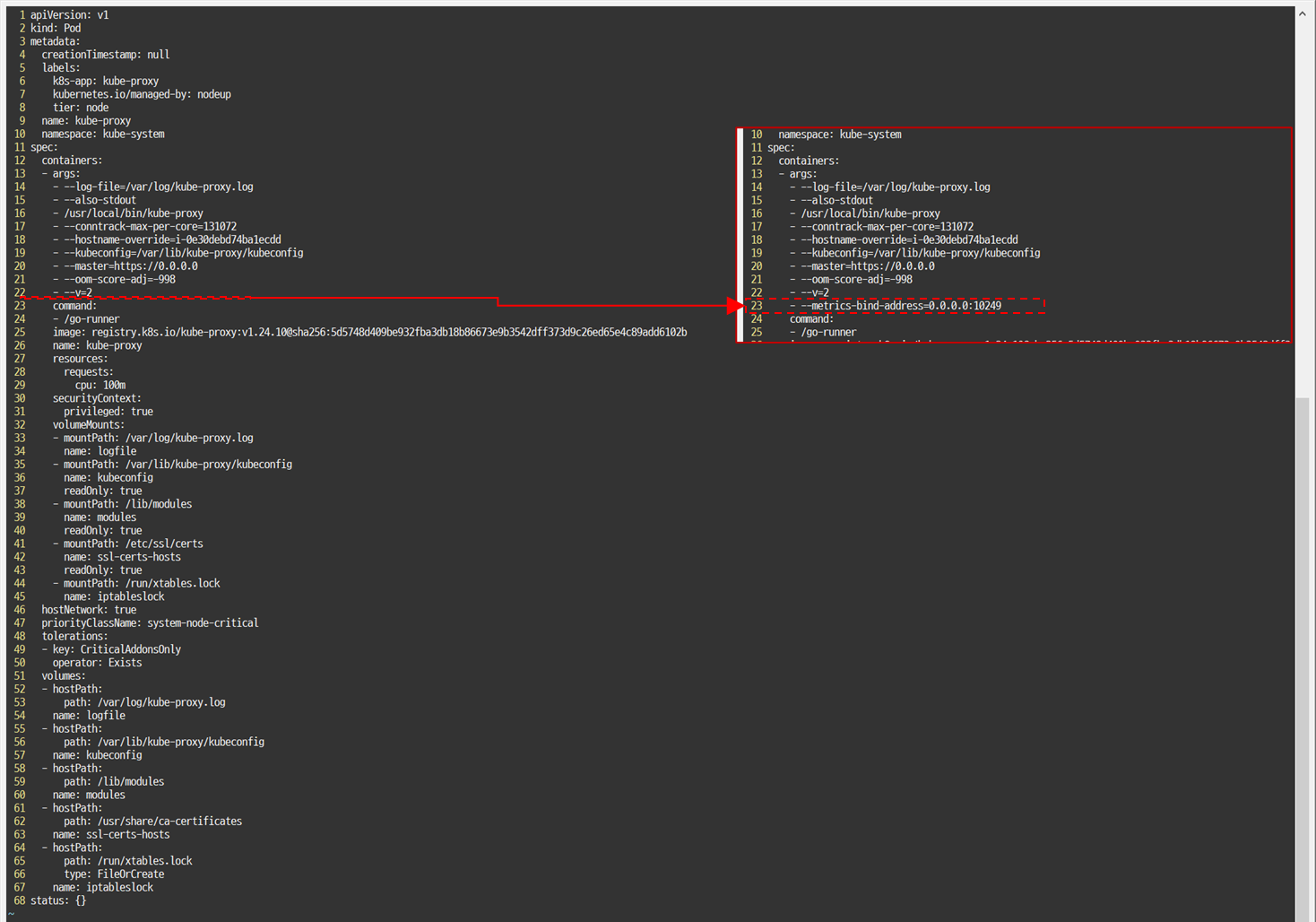

kube-proxy mainfest 수정

https://kubernetes.io/docs/reference/command-line-tools-reference/kube-proxy/

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME
sudo vim /etc/kubernetes/manifests/kube-proxy.manifest
# ...
# spec:
#   containers:
#   - args:
#     - --log-file=/var/log/kube-proxy.log
#     - --also-stdout
#     - /usr/local/bin/kube-proxy
#     - --conntrack-max-per-core=131072
#     - --hostname-override=i-0ea9c3c46f95cf7f9
#     - --kubeconfig=/var/lib/kube-proxy/kubeconfig
#     - --master=https://127.0.0.1
#     - --oom-score-adj=-998
#     - --v=2
#     - --metrics-bind-address=0.0.0.0:10249 # 추가
# ...

exit

확인

listen ip 확인

1

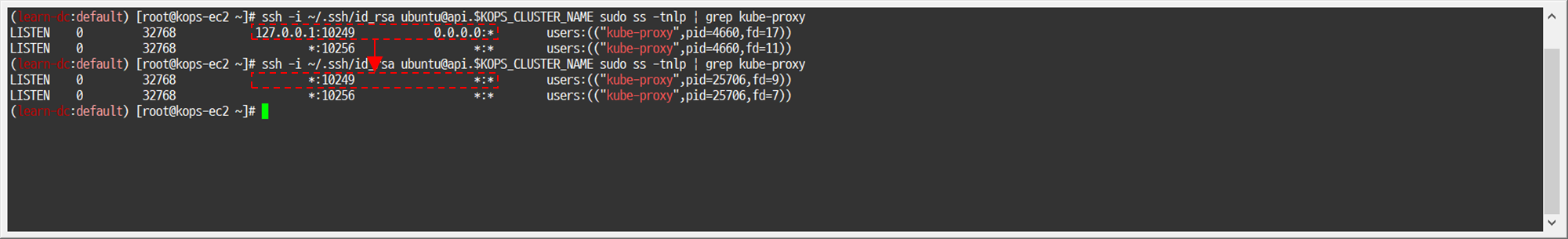

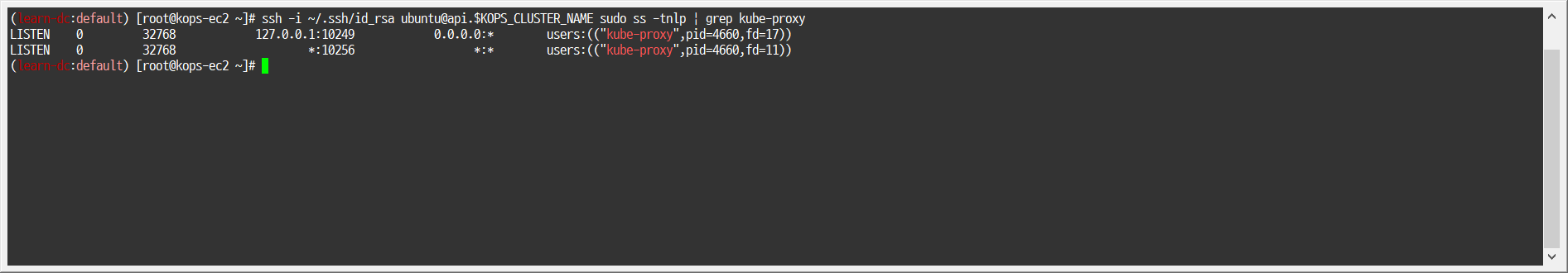

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME sudo ss -tnlp | grep kube-proxy

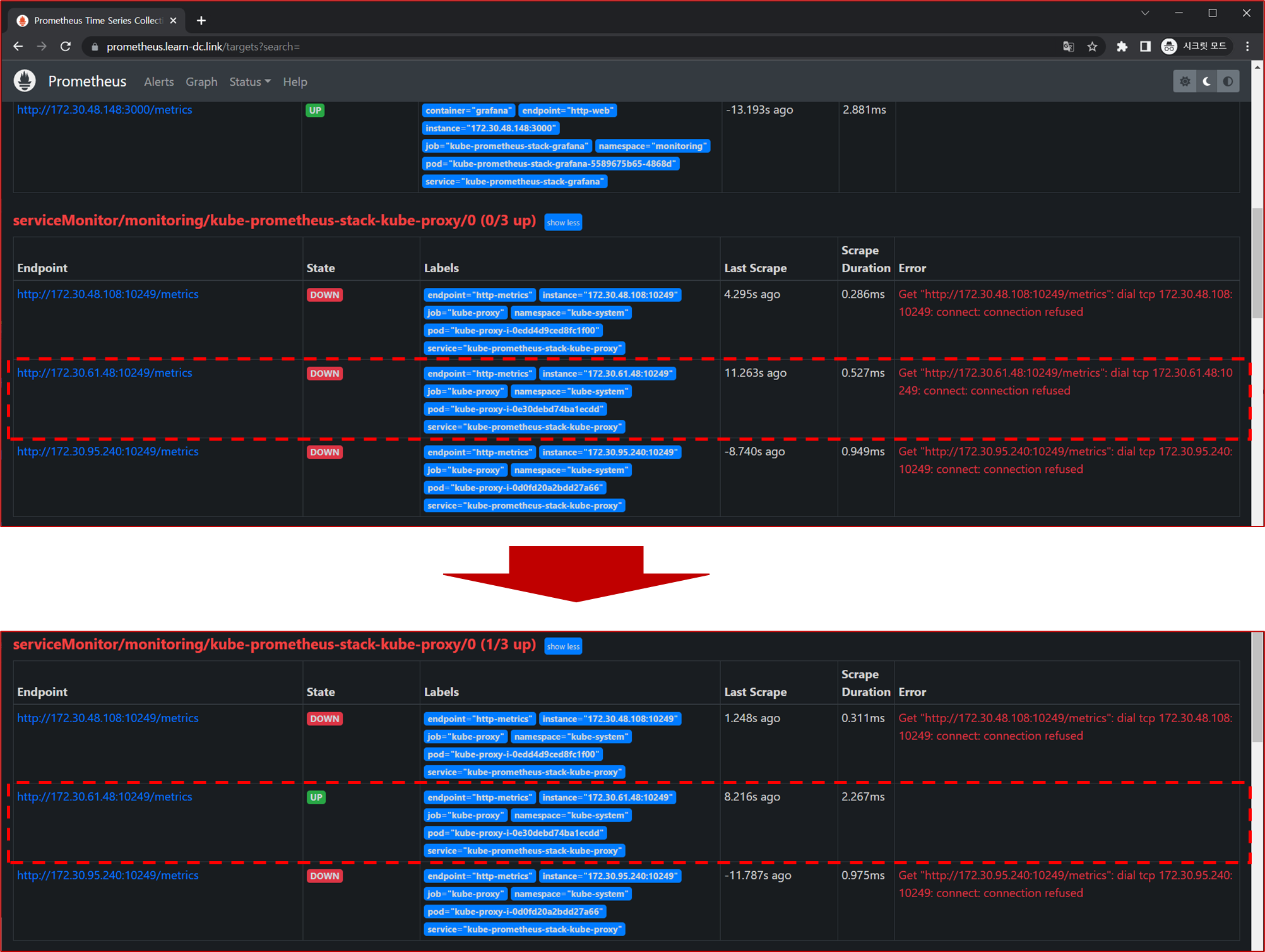

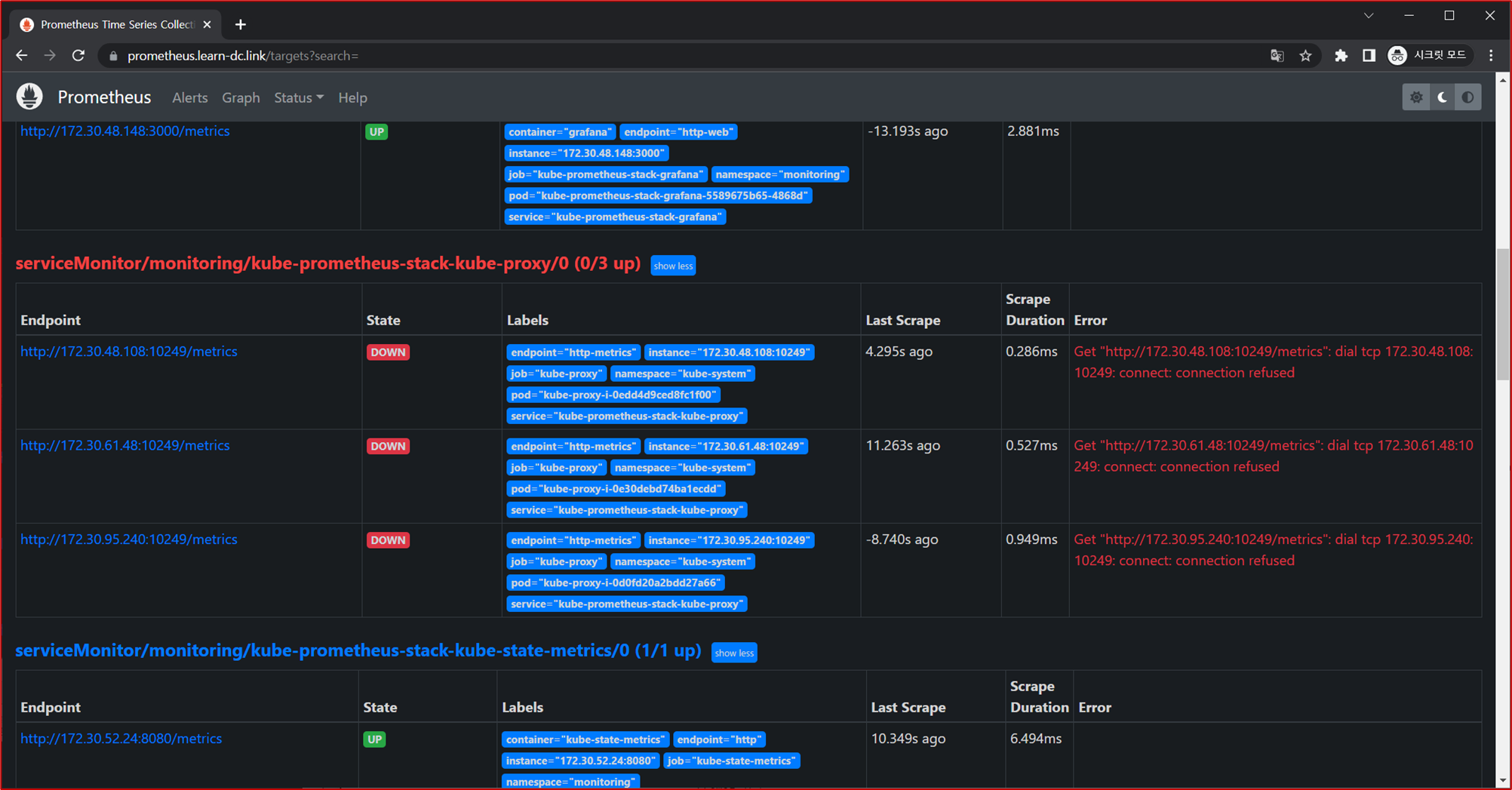

대상(Targets) 확인

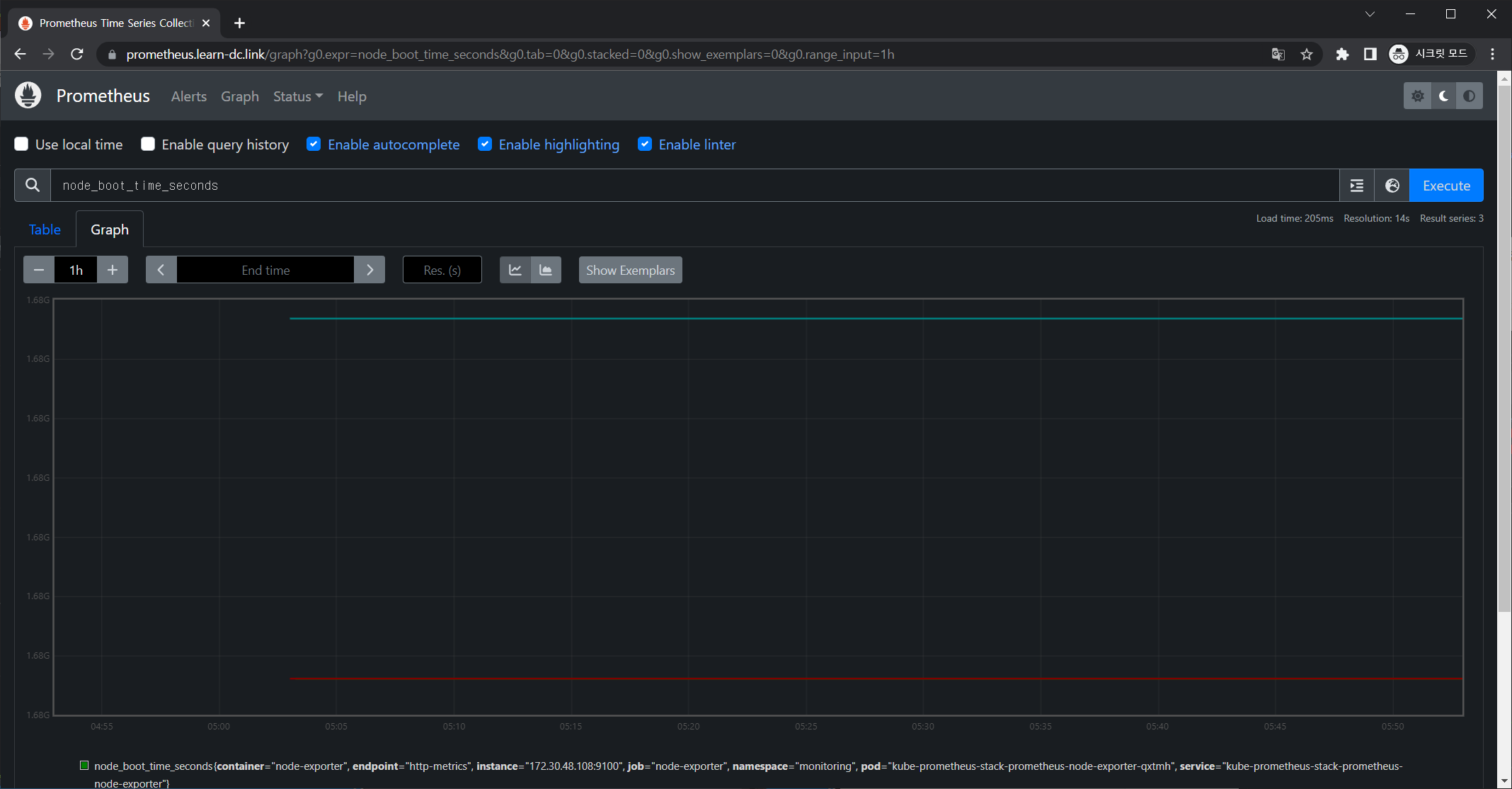

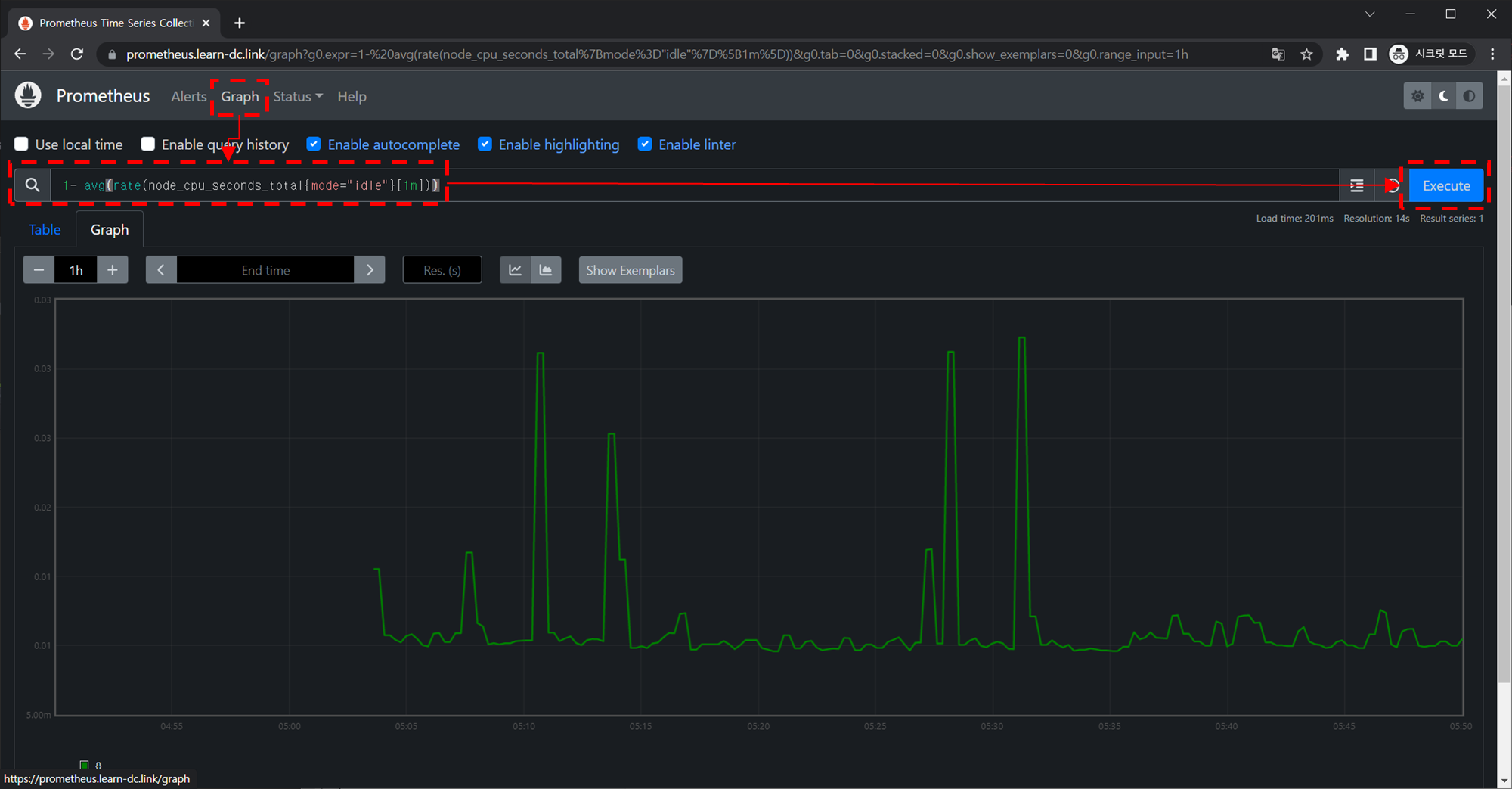

메트릭을 그래프(Graph)로 조회 : Graph - 아래 PromQL 쿼리(전체 클러스터 노드의 CPU 사용량 합계)입력 후 조회 → Graph 확인
- PromQL 쿼리
  - 1

    1- avg(rate(node_cpu_seconds_total{mode="idle"}[1m]))

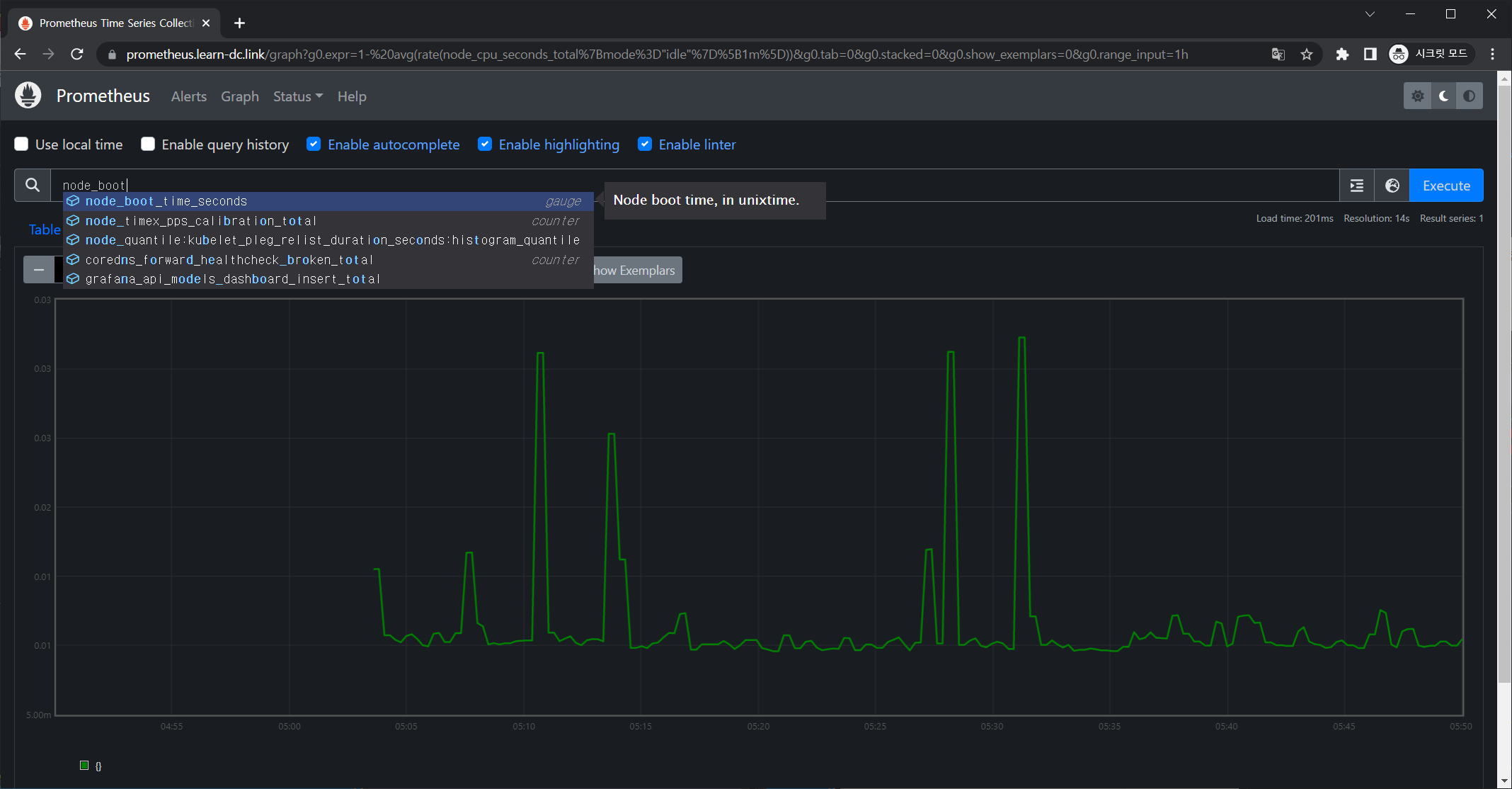

- 노드 메트릭

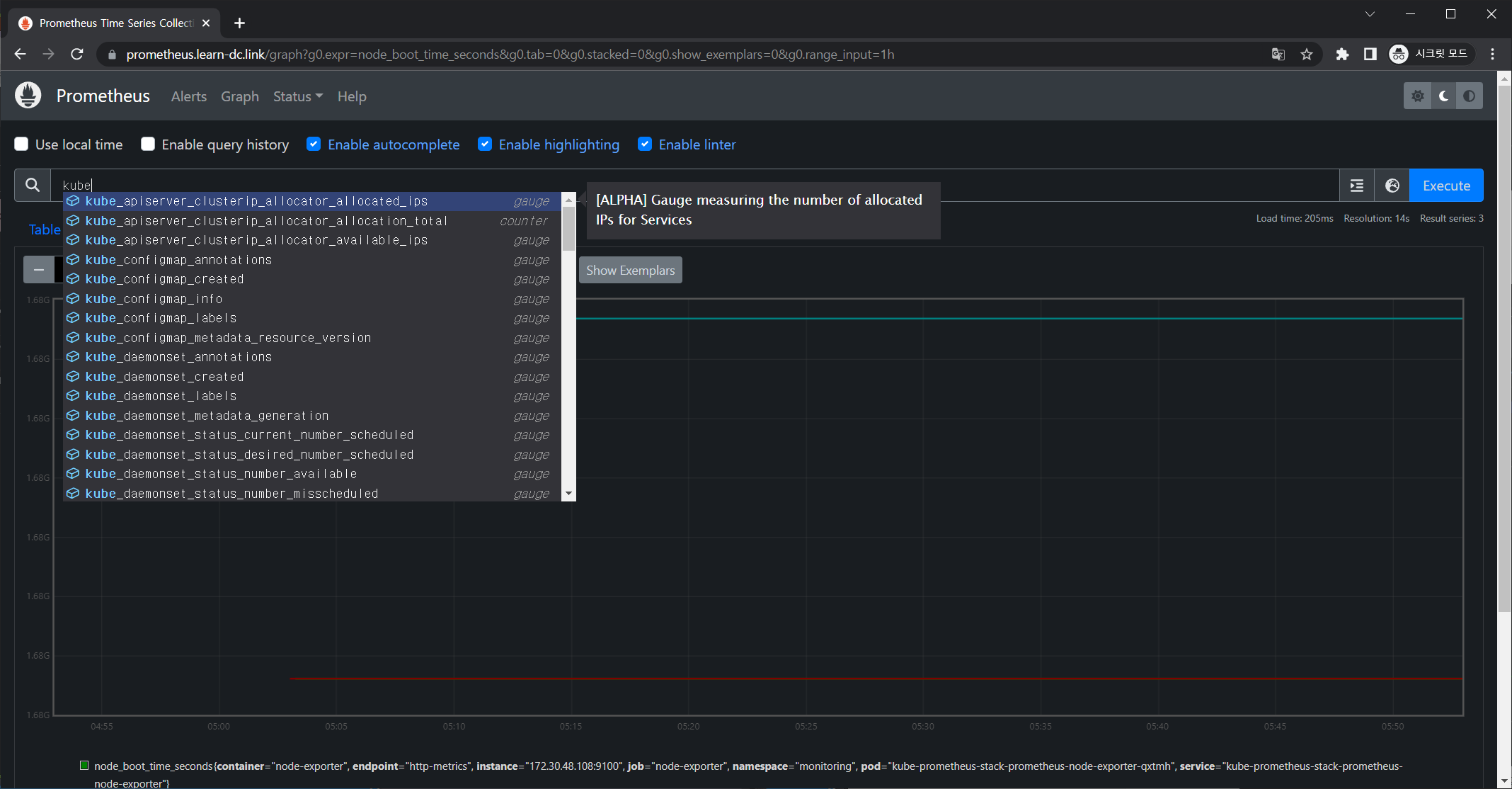

  - node 입력 후 자동 출력되는 메트릭 확인 후 선택
    1

    node_boot_time_seconds
- kube 메트릭
  - kube 입력 후 자동 출력되는 메트릭 확인 후 선택

3. 그라파나(Grafana)

3.1 개요

그라파나란?
- TSDB 데이터를 시각화, 다양한 데이터 형식 지원(메트릭, 로그, 트레이스 등) - 링크
- 그라파나는 시각화 솔루션으로 데이터 자체를 저장하지 않음 → 현재 실습 환경에서는 데이터 소스는 프로메테우스를 사용
- Grafana open source software enables you to query, visualize, alert on, and explore your metrics, logs, and traces wherever they are stored. Grafana OSS provides you with tools to turn your time-series database (TSDB) data into insightful graphs and visualizations.

3.2 실습

3.2.1 대시보드 접속

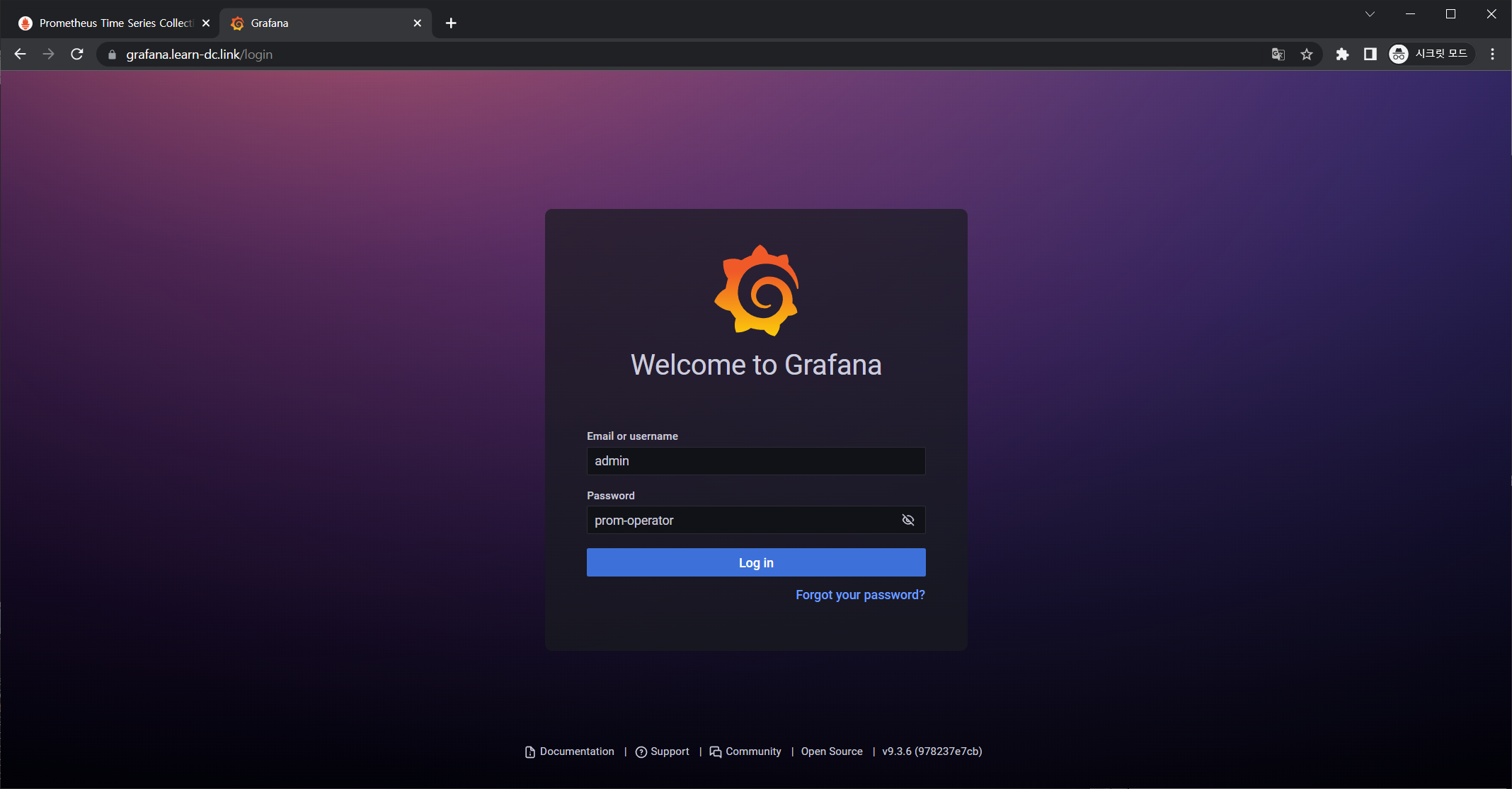

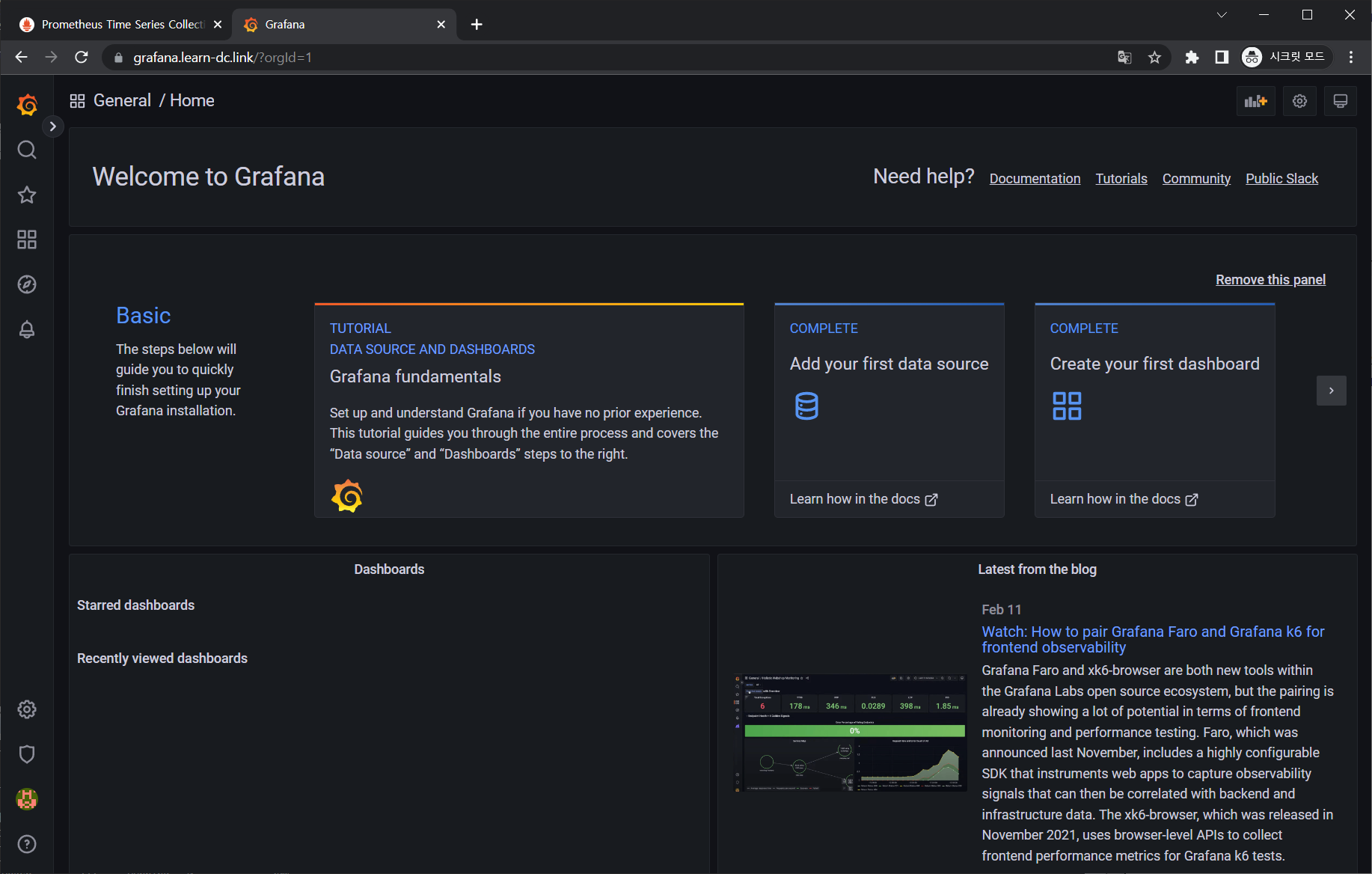

접속 정보 확인 및 로그인 : 기본 계정 - admin / prom-operator

1
2
3
4
5
6
7


# ingress 확인
kubectl get ingress -n monitoring kube-prometheus-stack-grafana
kubectl describe ingress -n monitoring kube-prometheus-stack-grafana

# ingress 도메인으로 웹 접속
echo -e "Grafana Web URL = https://grafana.$KOPS_CLUSTER_NAME"
# Grafana Web URL = https://grafana.learn-dc.link

기본 대시보드 확인

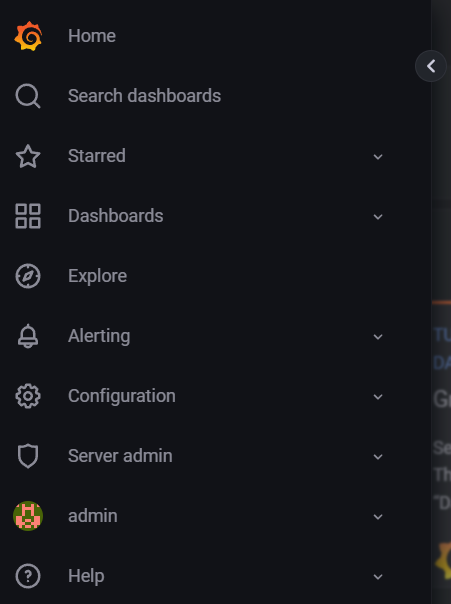

- - Search dashboards : 대시보드 검색
  - Starred : 즐겨찾기 대시보드
  - Dashboards : 대시보드 전체 목록 확인
  - Explore : 쿼리 언어 PromQL를 이용해 메트릭 정보를 그래프 형태로 탐색
  - Alerting : 경고, 에러 발생 시 사용자에게 경고를 전달
  - Configuration : 설정, 예) 데이터 소스 설정 등
  - Server admin : 사용자, 조직, 플러그인 등 설정
  - admin : admin 사용자의 개인 설정

Configuration → Data sources : 스택의 경우 자동으로 프로메테우스를 데이터 소스로 추가해둠 ← 서비스 주소 확인

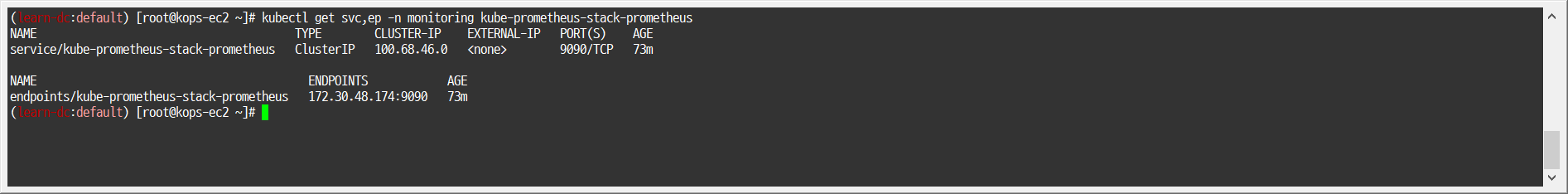

서비스 주소 확인

1

kubectl get svc,ep -n monitoring kube-prometheus-stack-prometheus

해당 데이터 소스 접속 확인

테스트용 파드 배포

1
2

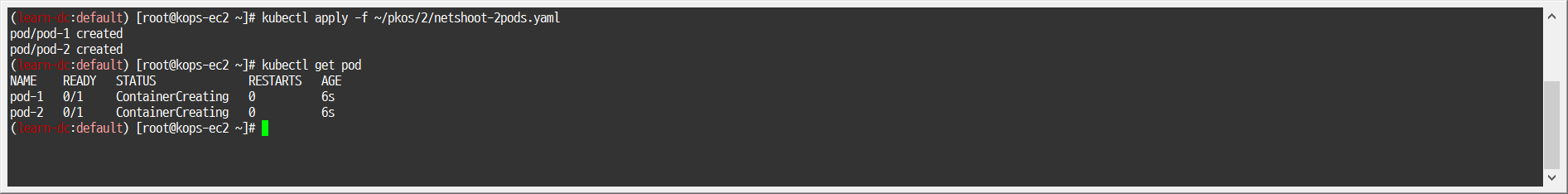

kubectl apply -f ~/pkos/2/netshoot-2pods.yaml
kubectl get pod

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29


# ~/pkos/2/netshoot-2pods.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-1
  labels:
    app: pod
spec:
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: pod-2
  labels:
    app: pod
spec:
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0

접속 확인

1
2
3
4
5


# kube-prometheus-stack-prometheus.monitoring
## 서비스명: kube-prometheus-stack-prometheus
## 네임스페이스: monitoring

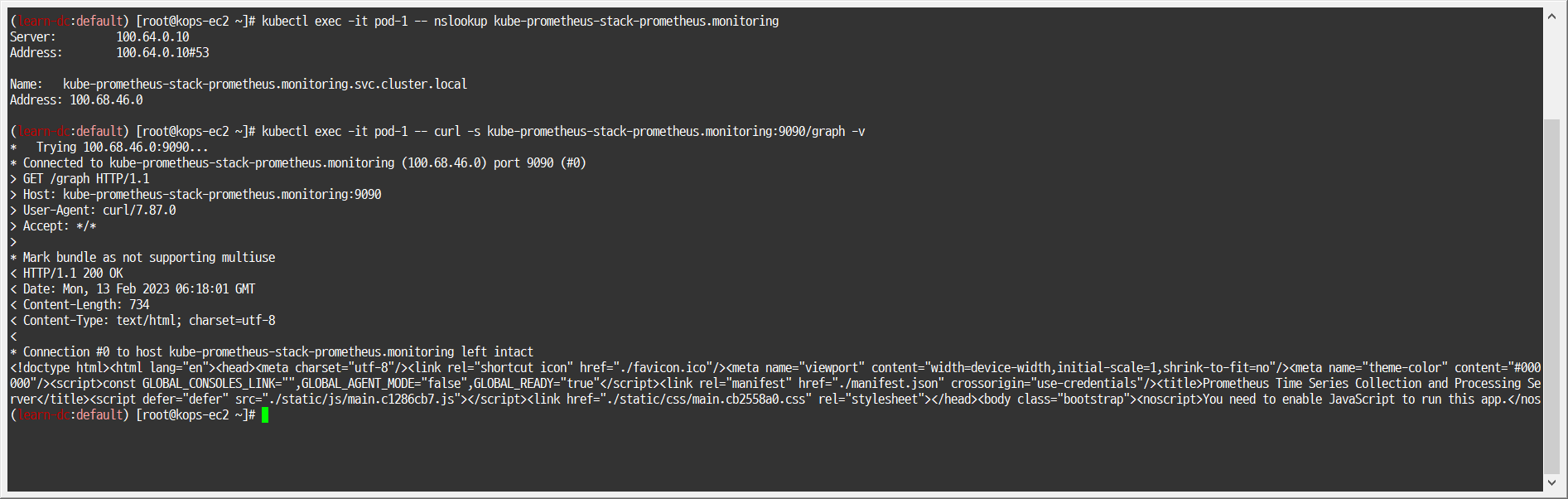

kubectl exec -it pod-1 -- nslookup kube-prometheus-stack-prometheus.monitoring
kubectl exec -it pod-1 -- curl -s kube-prometheus-stack-prometheus.monitoring:9090/graph -v

3.2.2 대시보드 사용 : 기본 대시보드와 공식 대시보드 가져오기

기본 대시보드

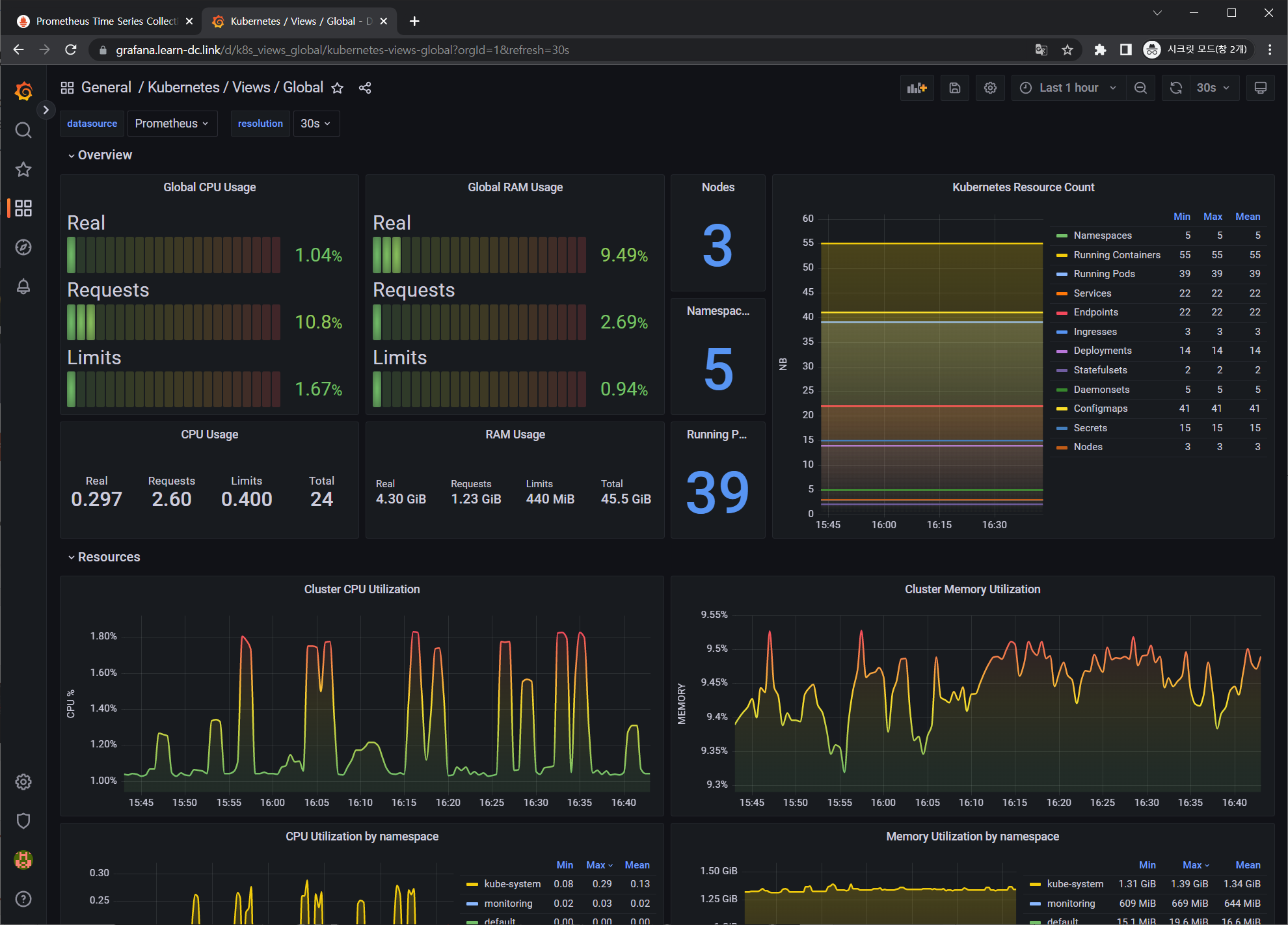

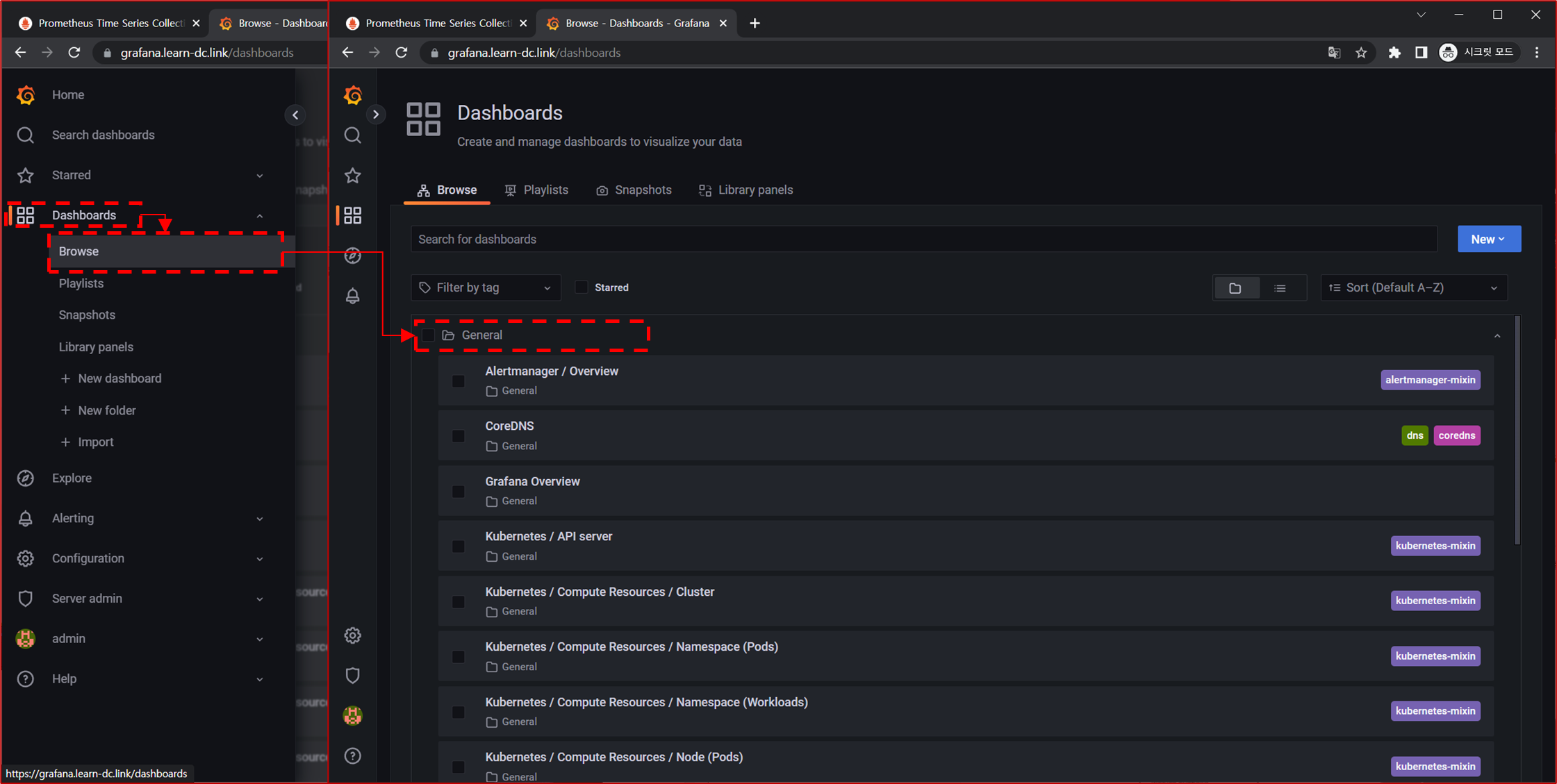

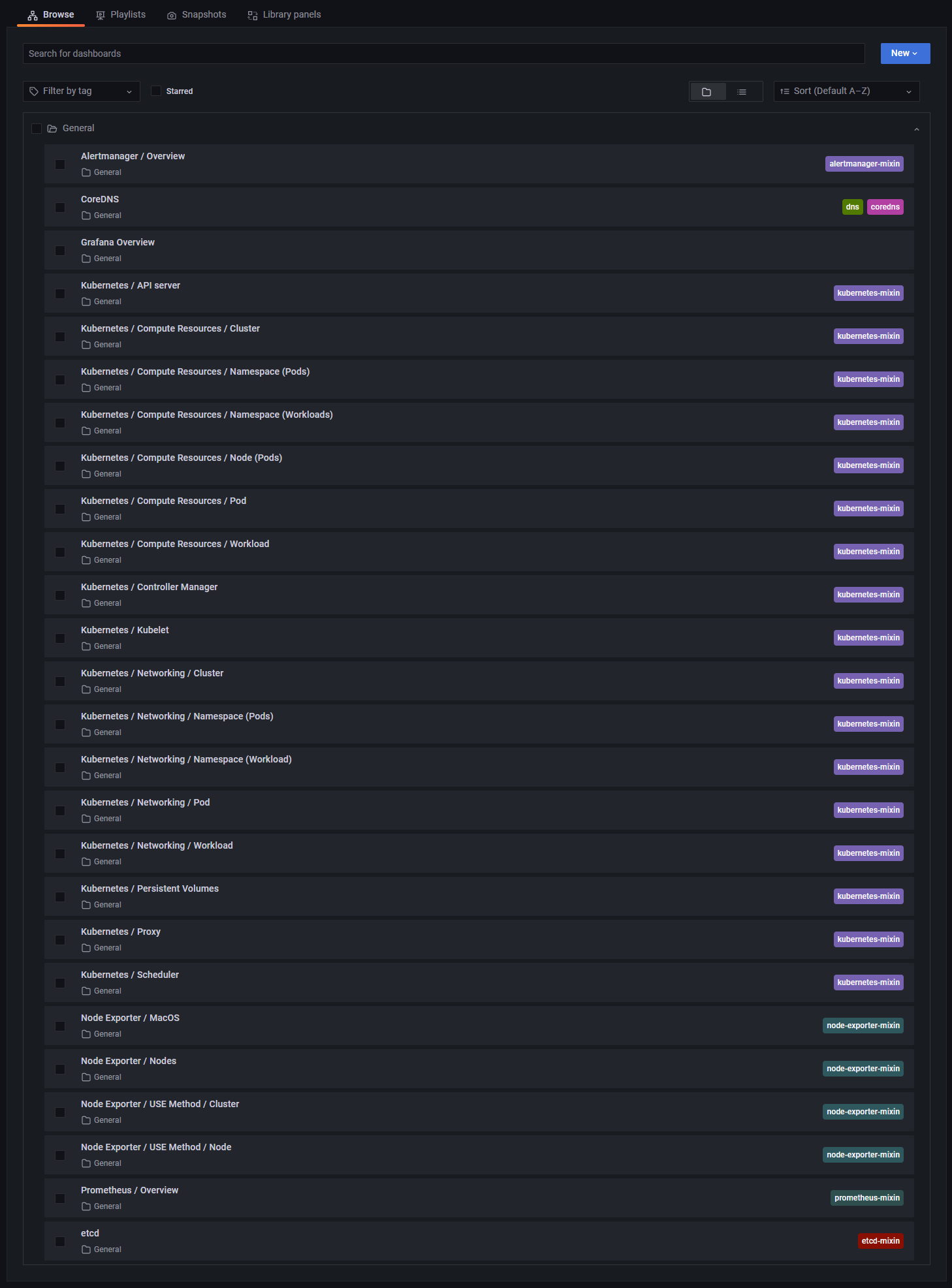

- 스택을 통해서 설치된 기본 대시보드 확인 : Dashboards → Browse
- (대략) 분류 : 자원 사용량 - Cluster/POD Resources, 노드 자원 사용량 - Node Exporter, 주요 애플리케이션 - CoreDNS 등
  - 확인해보자 - K8S / CR / Cluster, Node Exporter / Use Method / Cluster
공식 대시보드 가져오기

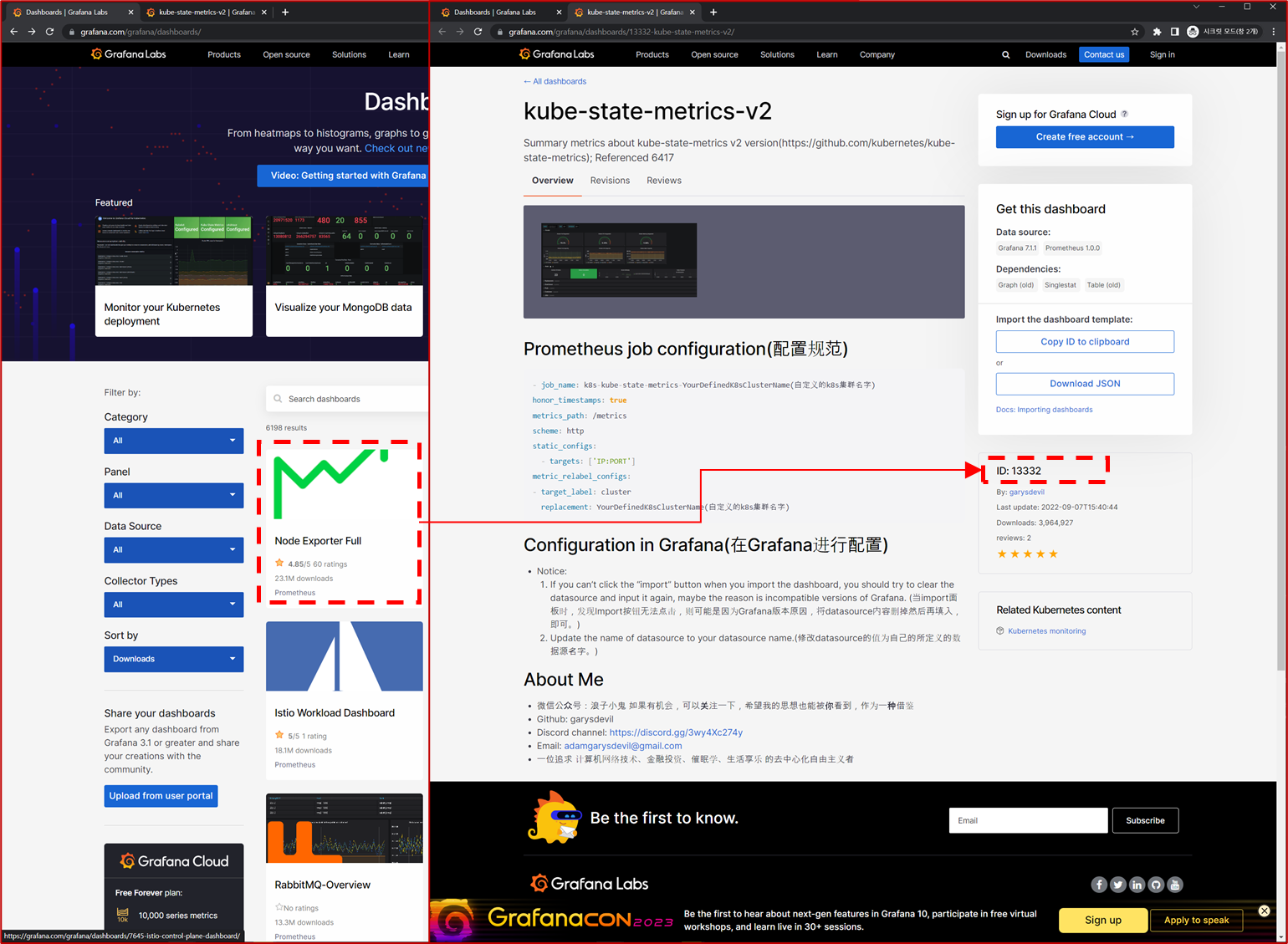

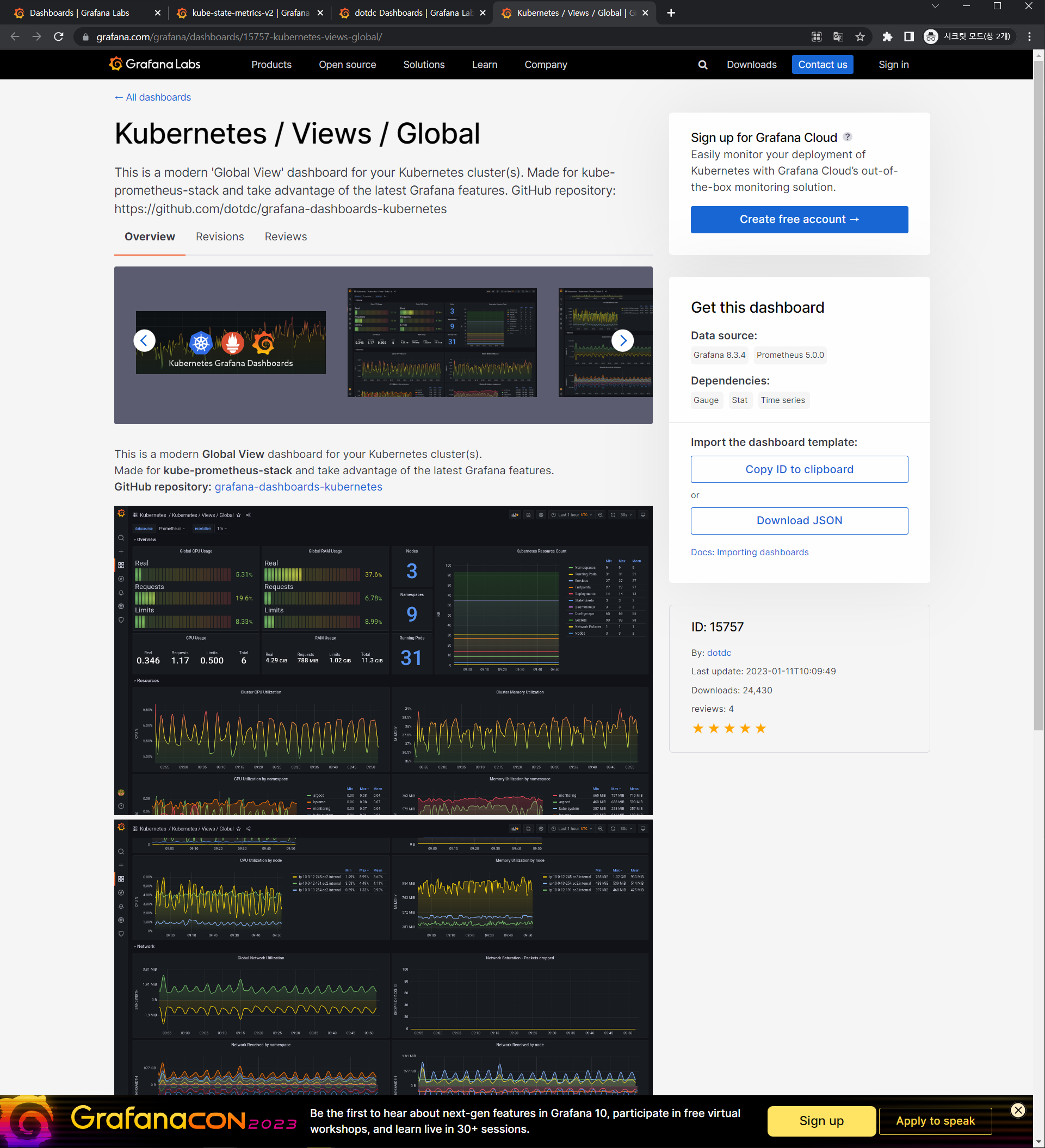

- kube-syate-metrics-v2 가져와보자 : Dashboard ID copied! (13332) 클릭 - 링크
  - 대시보드 목록
    - https://grafana.com/grafana/dashboards/

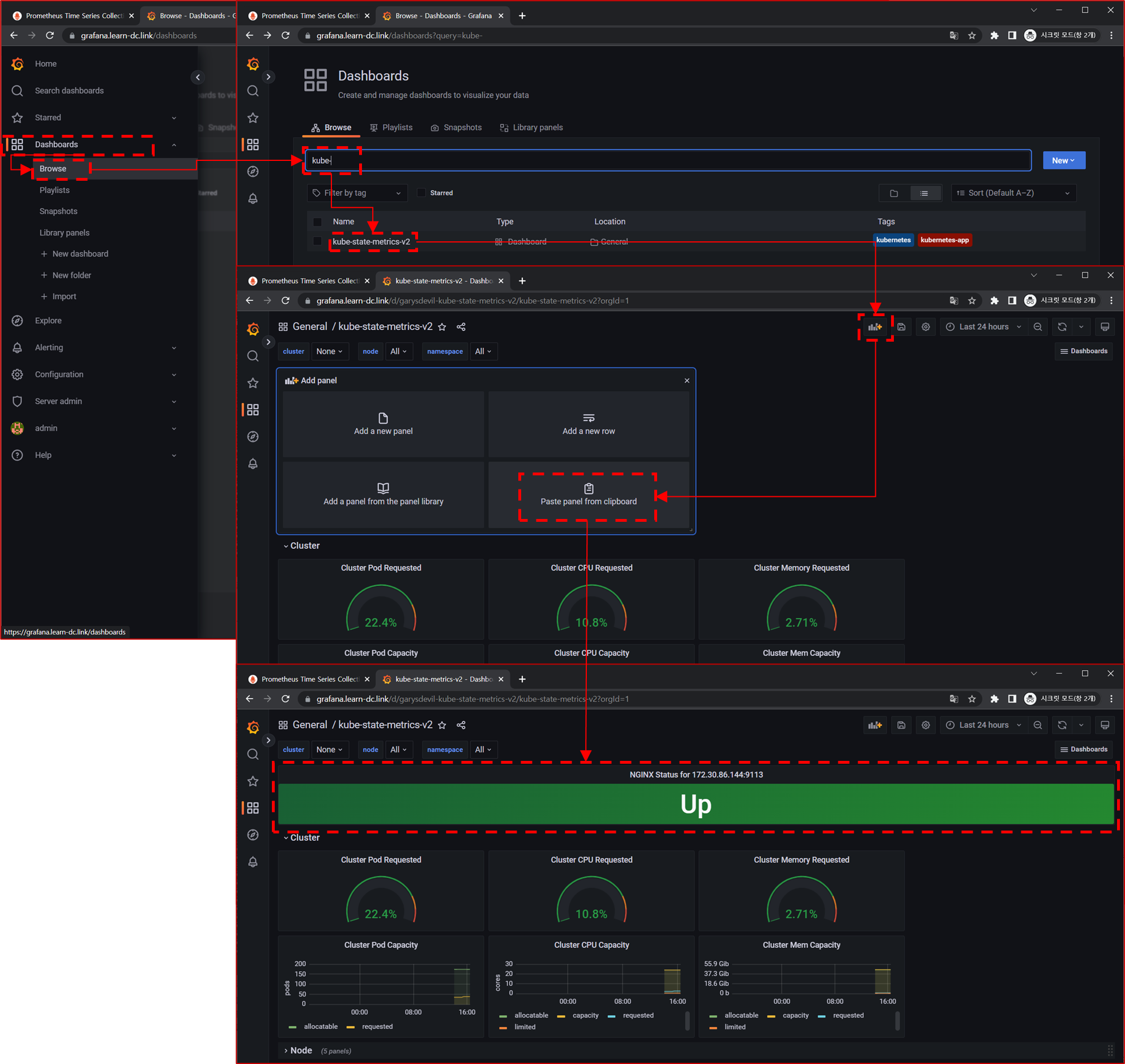

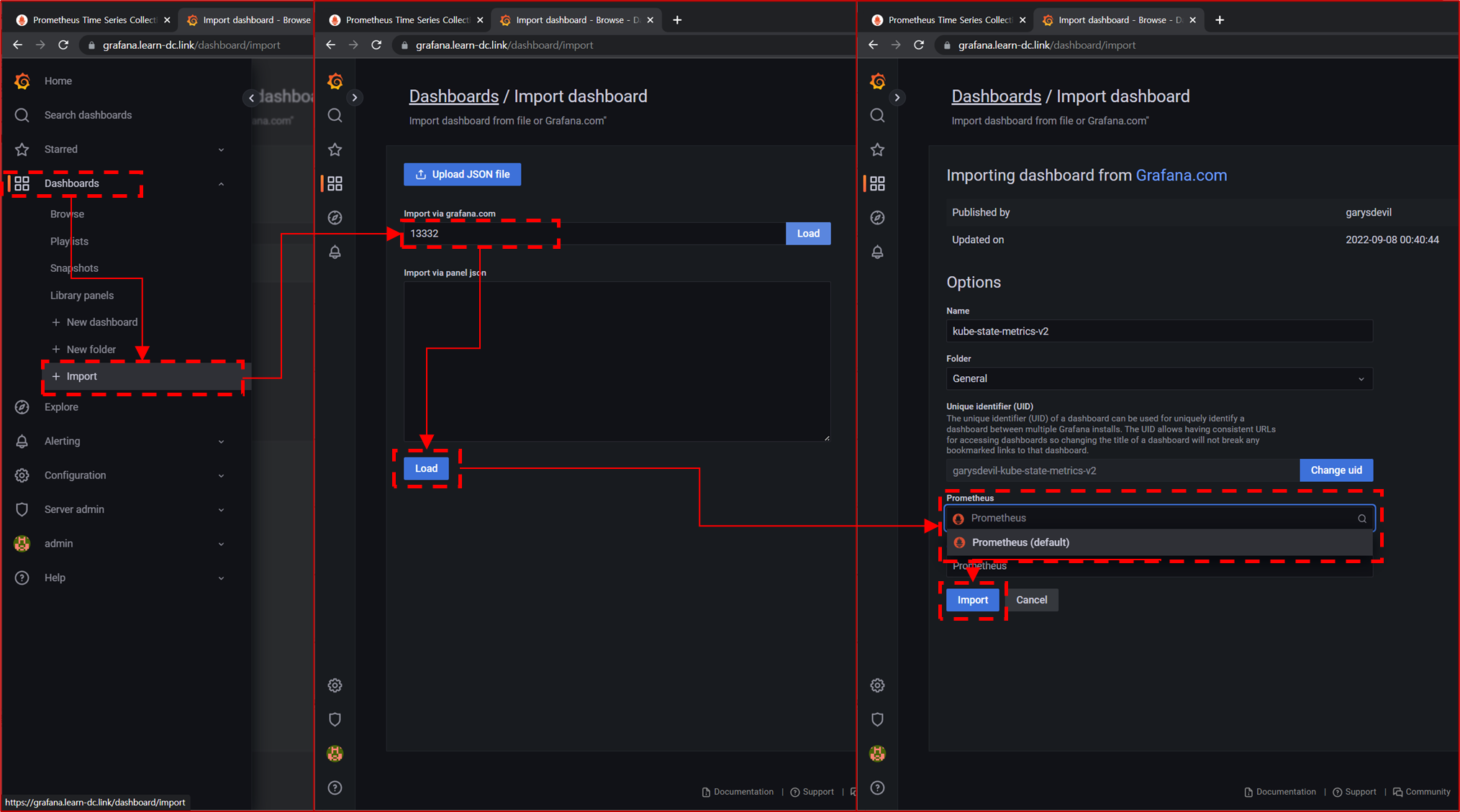

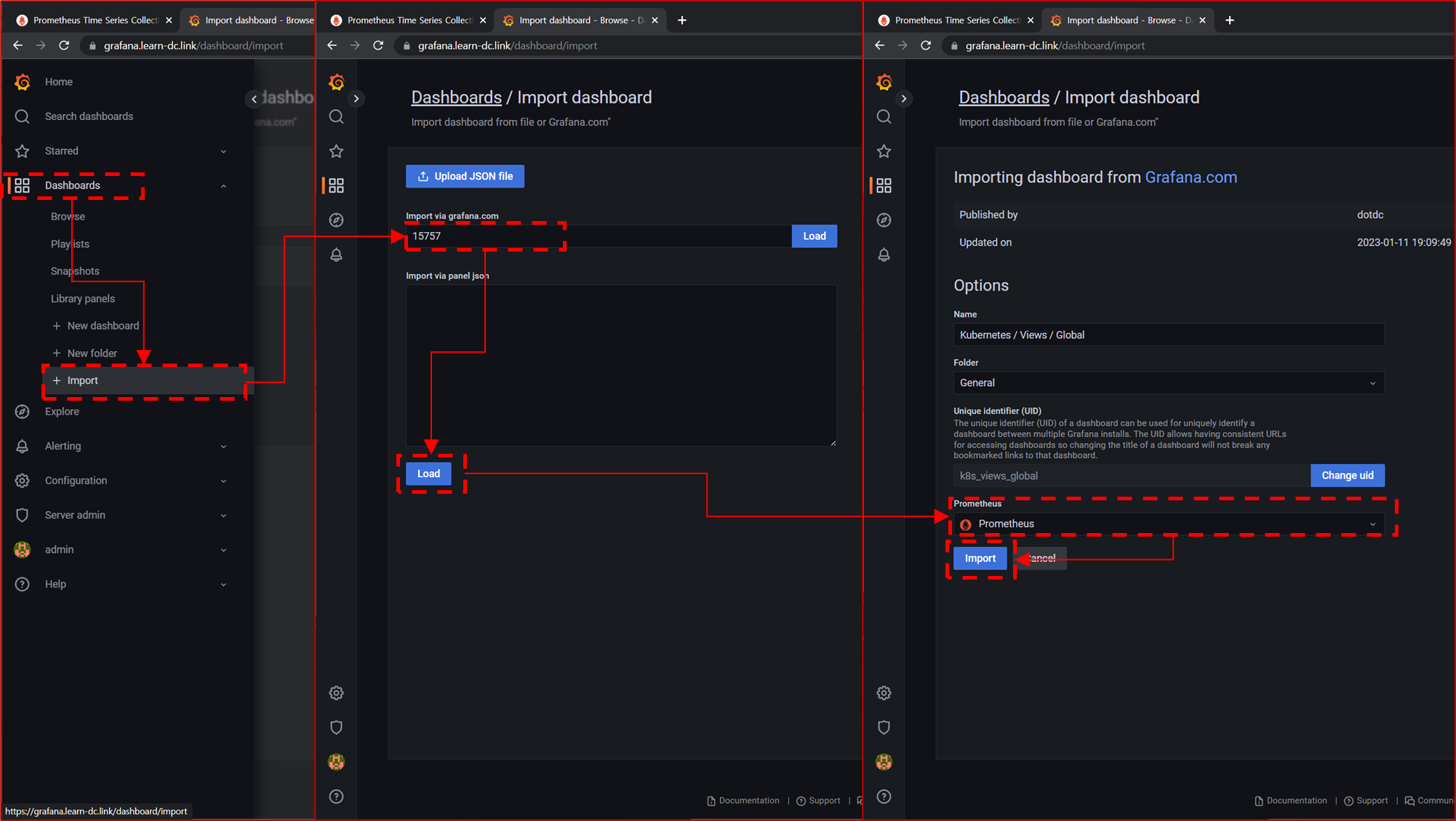

  - [kube-syate-metrics-v2] Dashboard → Import → 13332 입력 후 Load ⇒ 데이터소스(Prometheus 선택) 후 Import 클릭

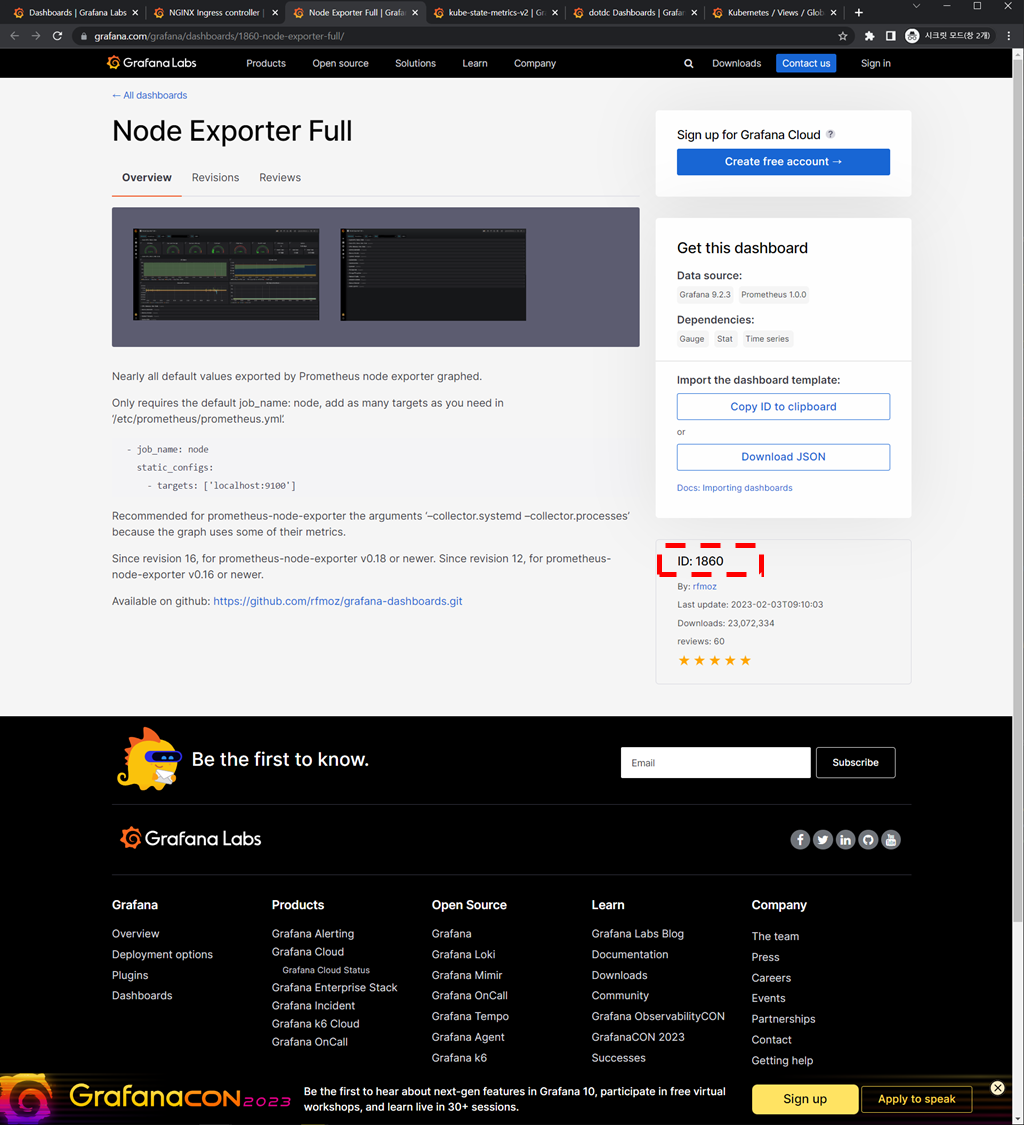

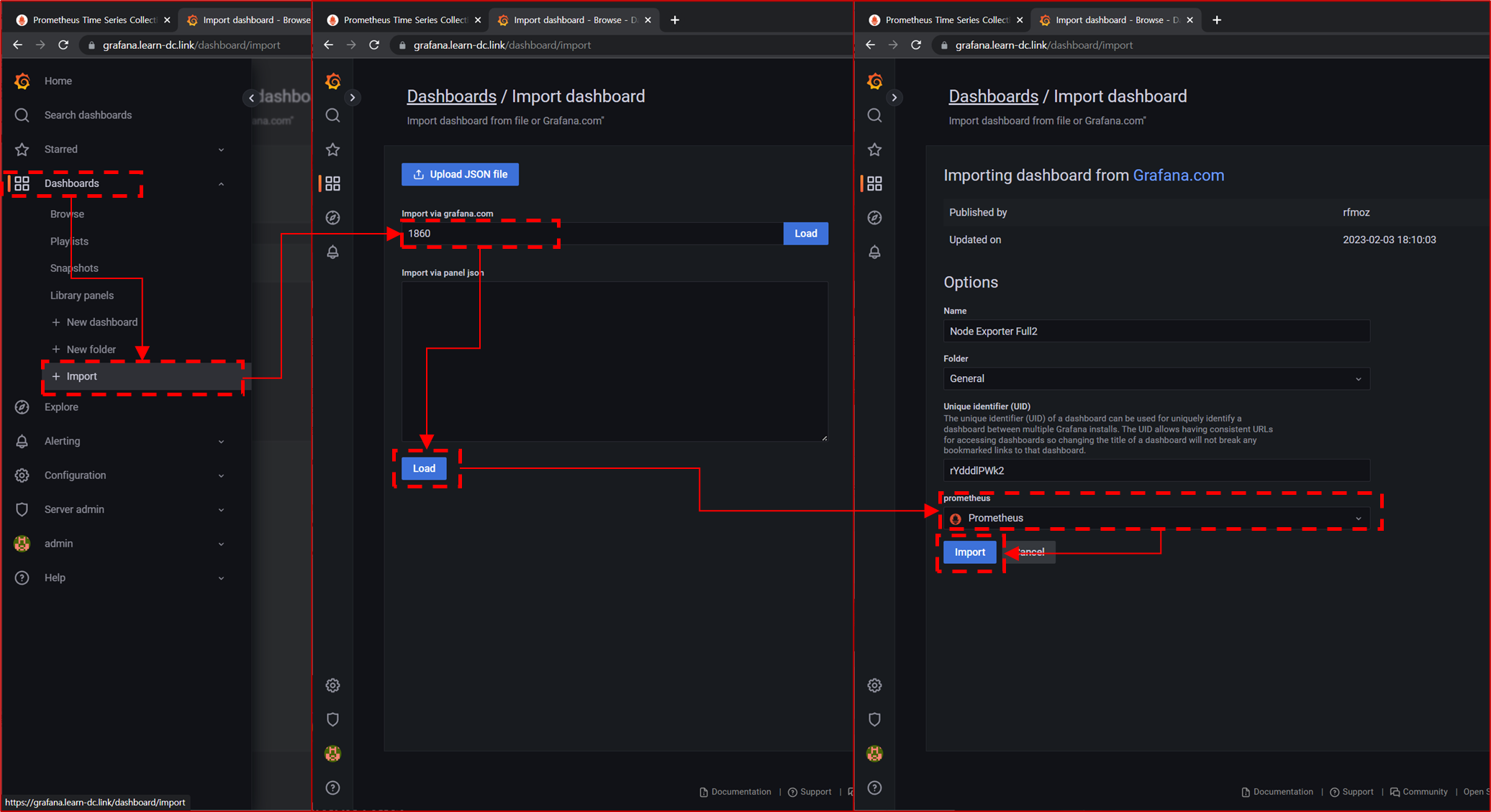

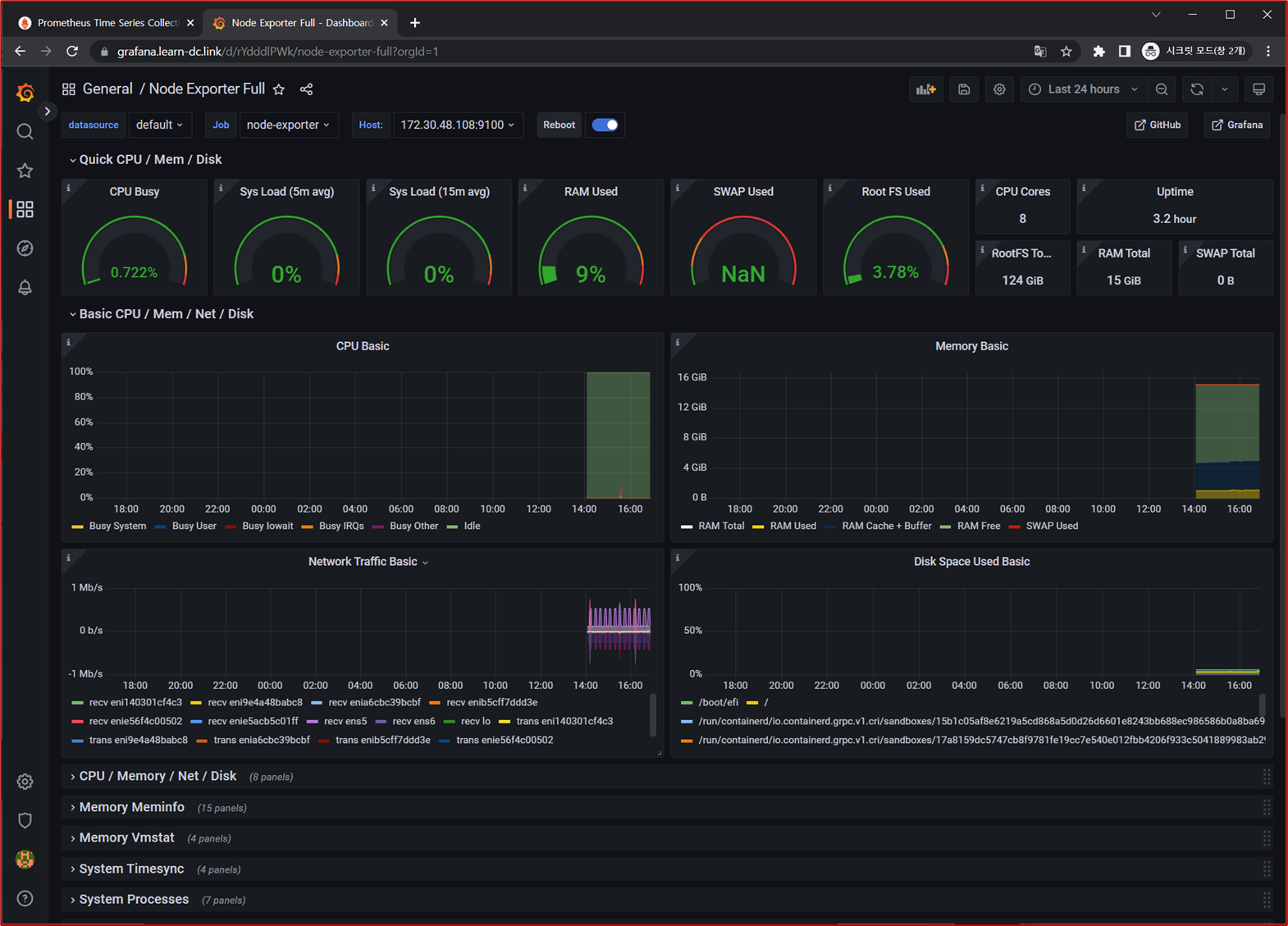

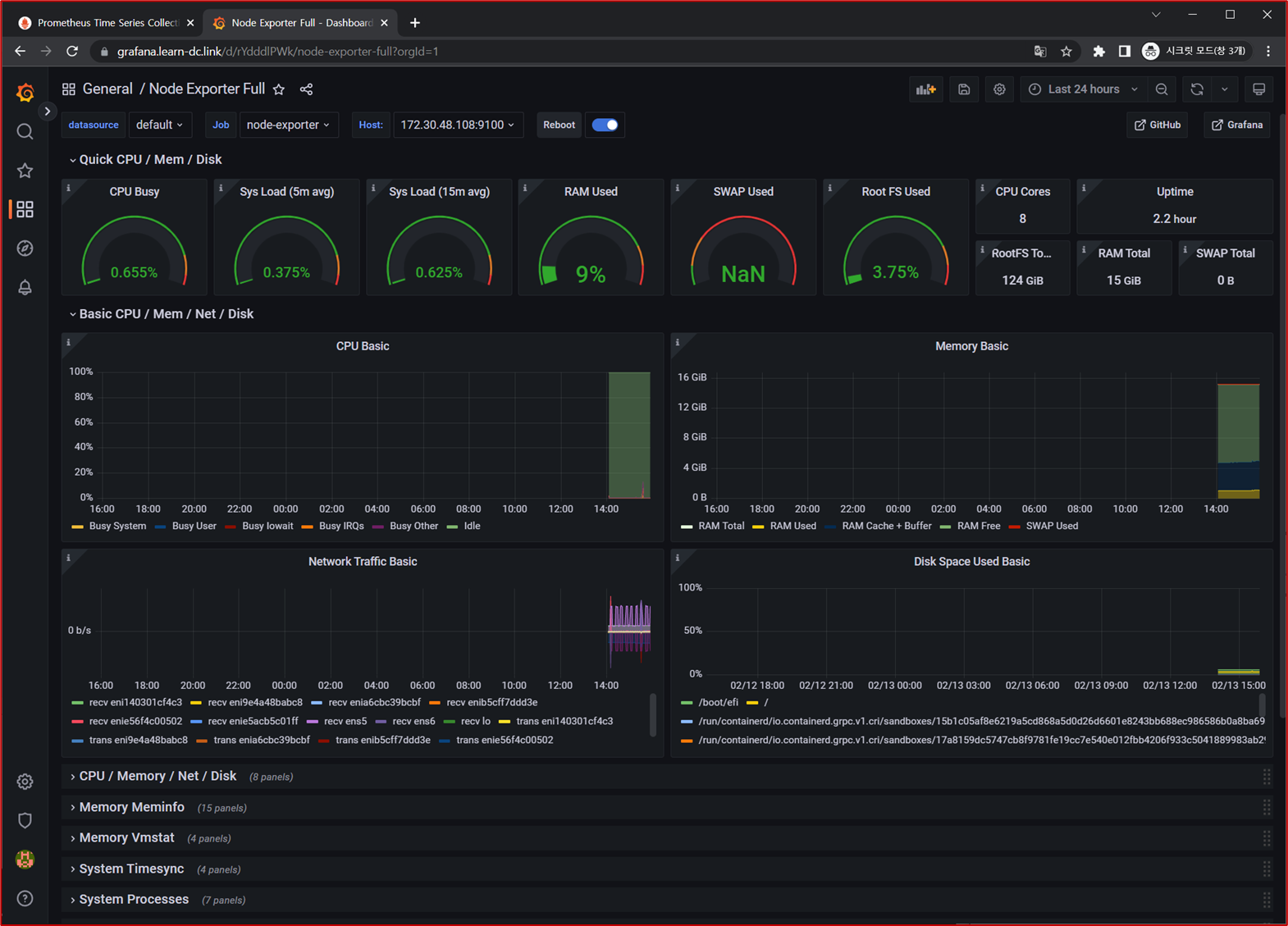

- [Node Exporter Full] Dashboard → Import → 1860 입력 후 Load ⇒ 데이터소스(Prometheus 선택) 후 Import 클릭
추천 대시보드

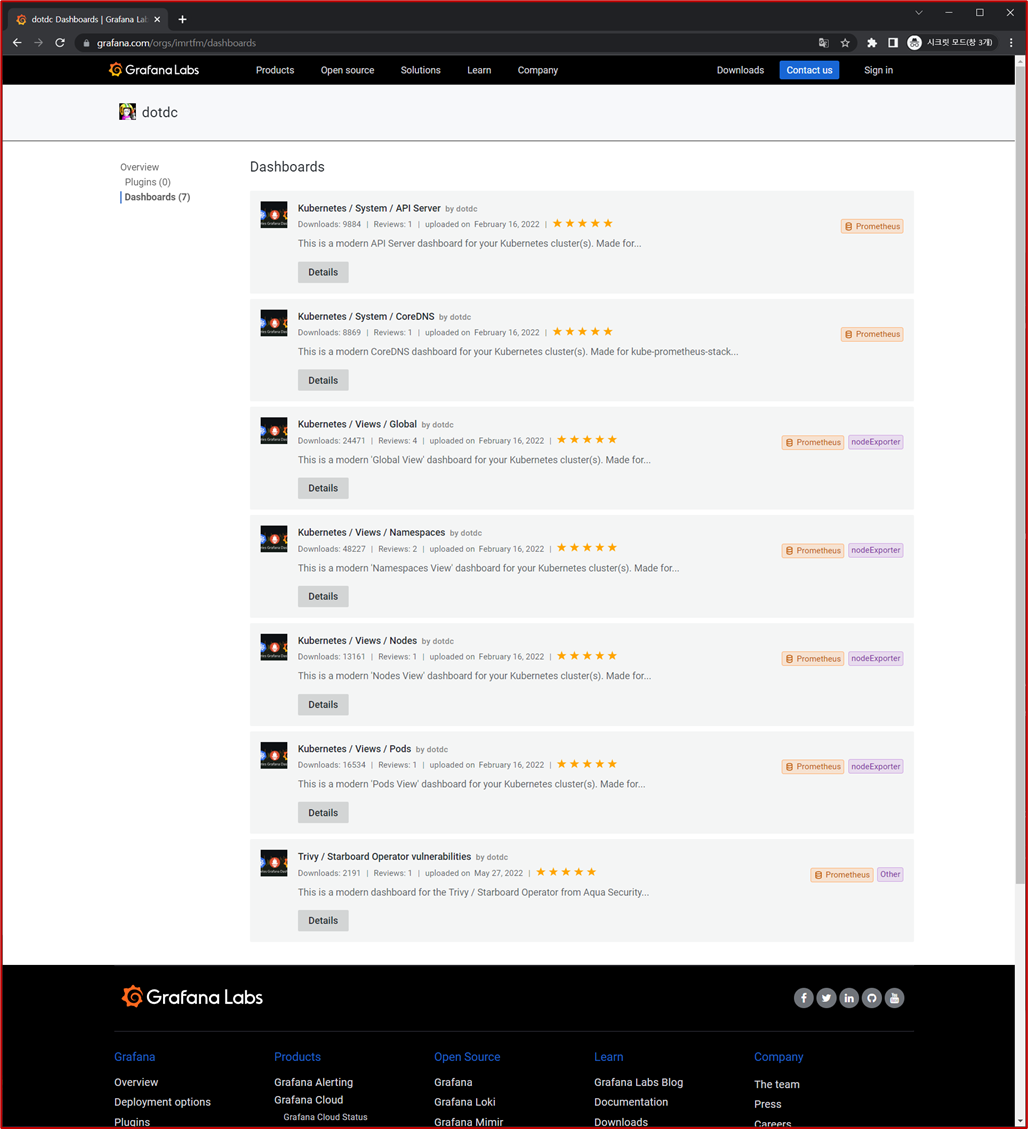

- https://grafana.com/orgs/imrtfm/dashboards

3.2.3 NGINX 웹서버 애플리케이션 모니터링 설정 및 접속

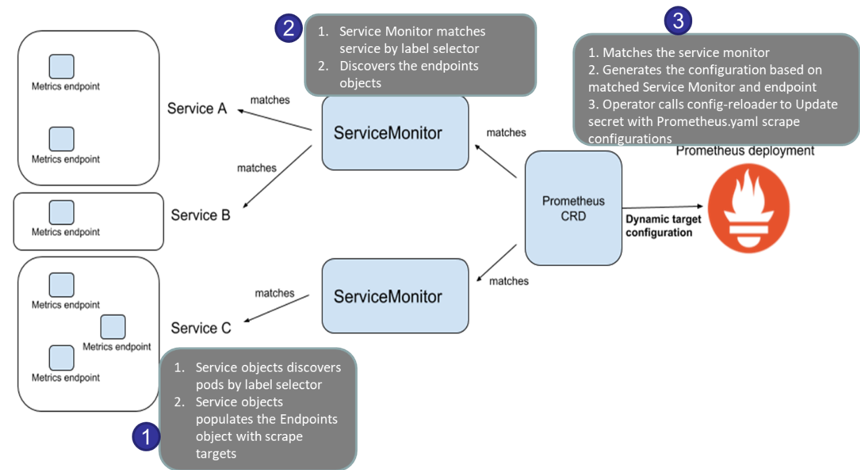

서비스모니터 동작
- - 출처: https://containerjournal.com/topics/container-management/cluster-monitoring-with-prometheus-operator/
nginx 를 helm 설치 시 프로메테우스 익스포터 Exporter 옵션 설정 시 자동으로 nginx 를 프로메테우스 모니터링에 등록 가능!
- 프로메테우스 설정에서 nginx 모니터링 관련 내용을 서비스 모니터 CRD로 추가 가능!
기존 애플리케이션 파드에 프로메테우스 모니터링을 추가하려면 사이드카 방식을 사용하며 exporter 컨테이너를 추가!

nginx 웹 서버 helm 설치 - Helm

1

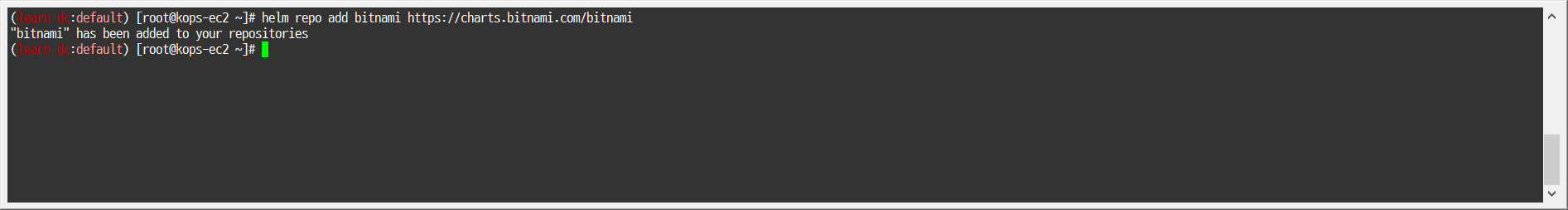

helm repo add bitnami https://charts.bitnami.com/bitnami

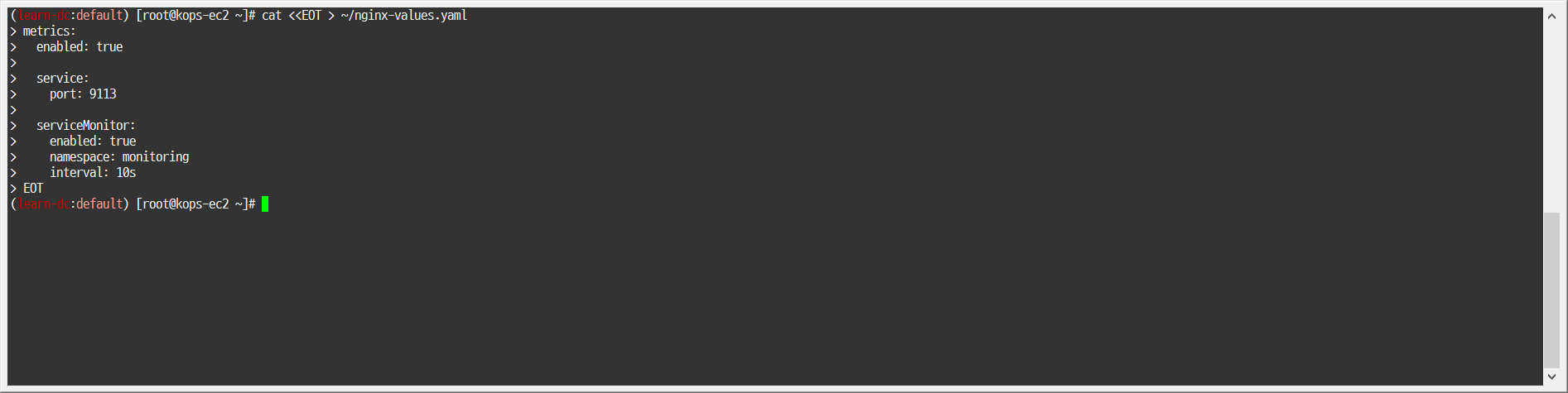

파라미터 파일 생성 : 서비스 모니터 방식으로 nginx 모니터링 대상을 등록하고, export 는 9113 포트 사용, nginx 웹서버 노출은 AWS CLB 기본 사용

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


cat <<EOT > ~/nginx-values.yaml
metrics:
  enabled: true

  service:
    port: 9113

  serviceMonitor:
    enabled: true
    namespace: monitoring
    interval: 10s
EOT

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


# ~/nginx-values.yaml
metrics:
  enabled: true

  service:
    port: 9113

  serviceMonitor:
    enabled: true
    namespace: monitoring
    interval: 10s

배포

1

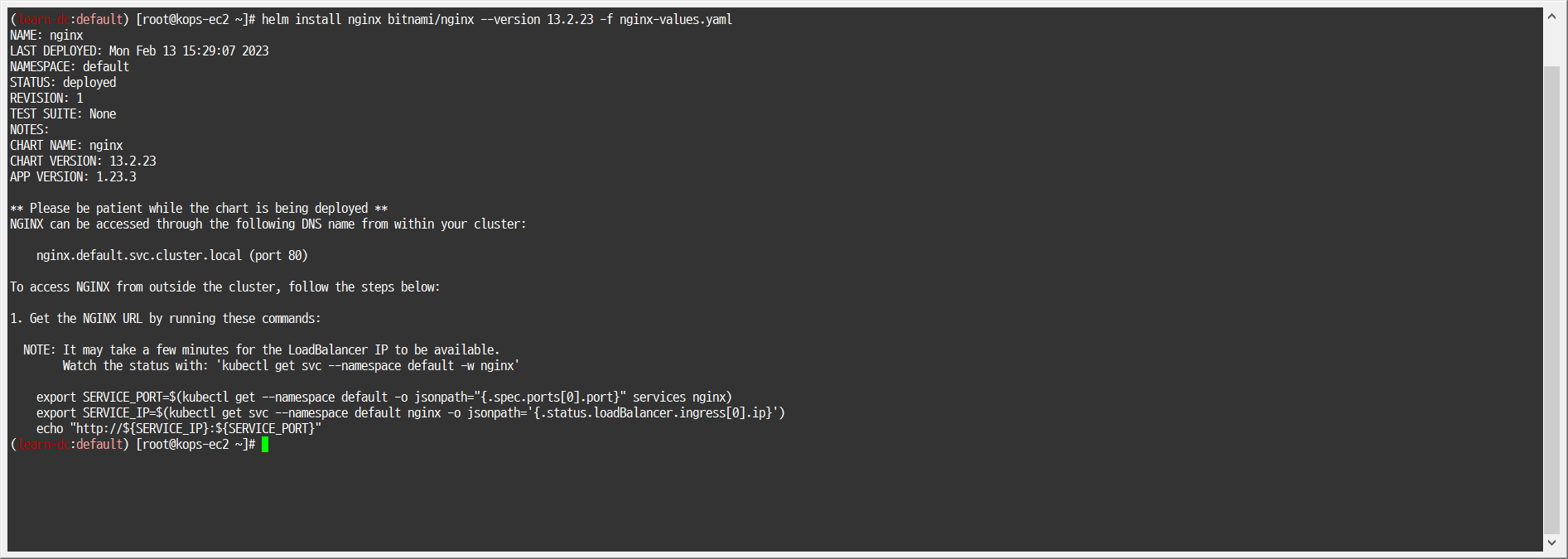

helm install nginx bitnami/nginx --version 13.2.23 -f nginx-values.yaml

CLB에 ExternanDNS 로 도메인 연결

1

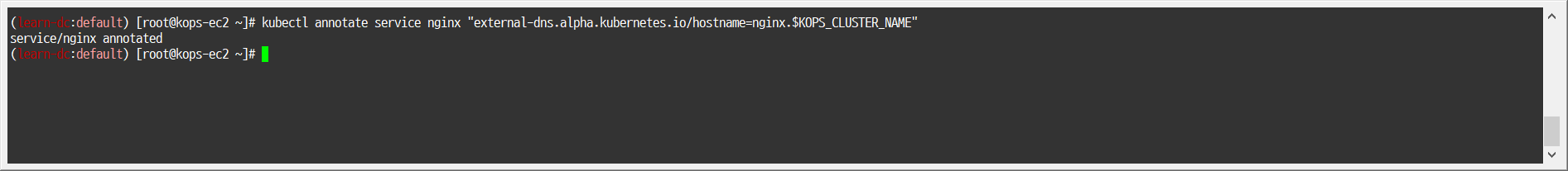

kubectl annotate service nginx "external-dns.alpha.kubernetes.io/hostname=nginx.$KOPS_CLUSTER_NAME"

확인

1
2
3


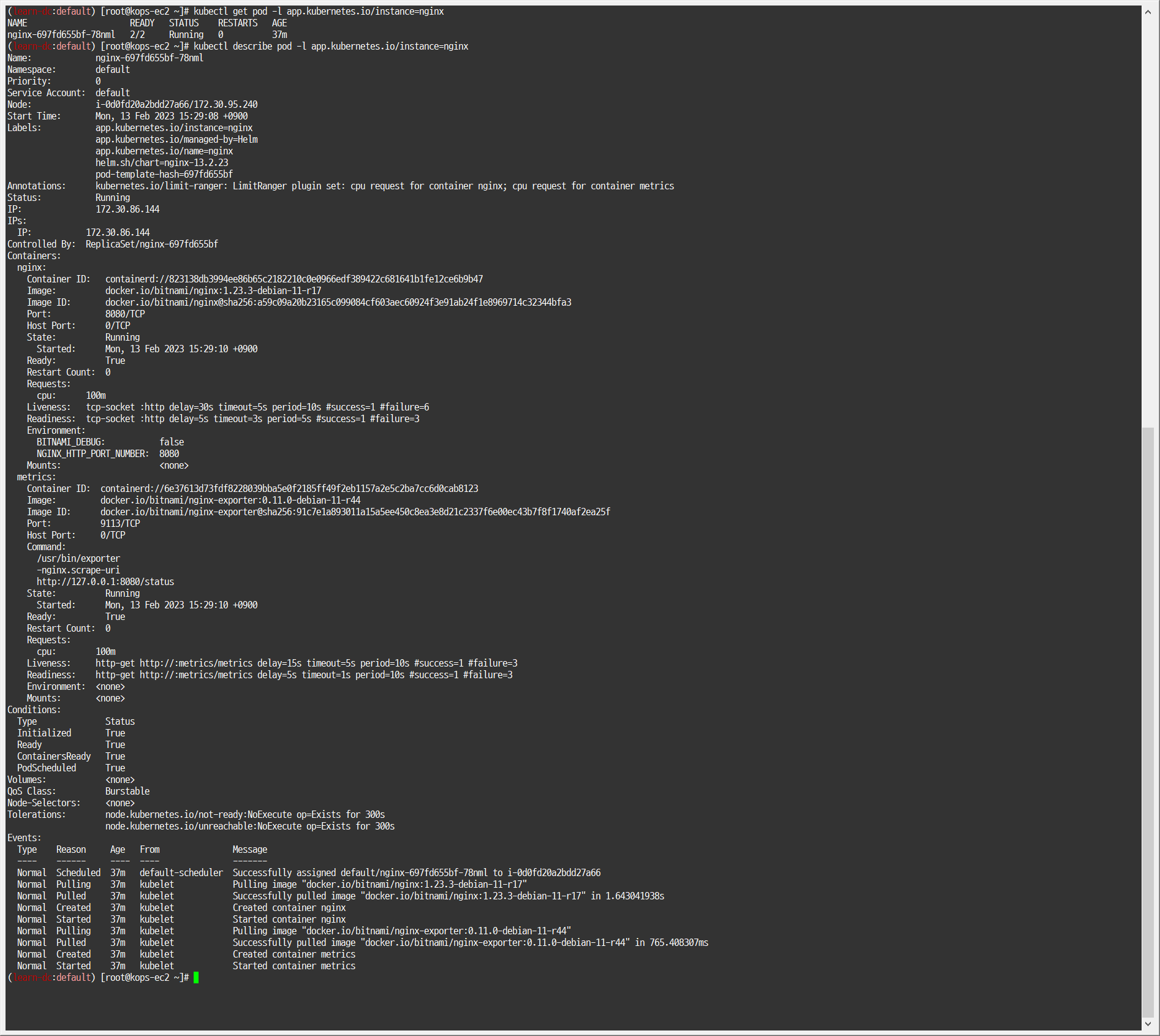

kubectl get pod,svc,ep

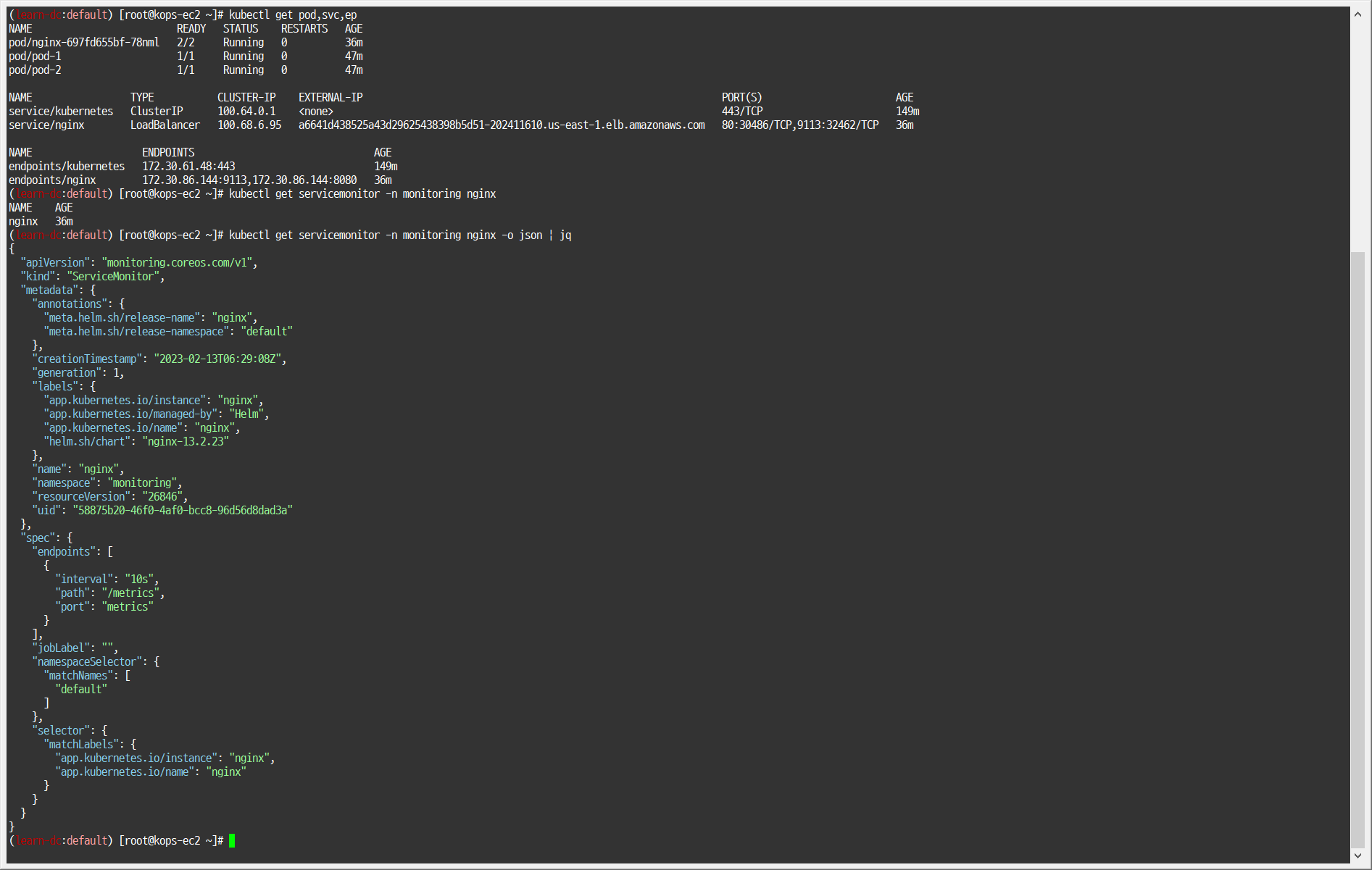

kubectl get servicemonitor -n monitoring nginx
kubectl get servicemonitor -n monitoring nginx -o json | jq

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45


<!-- kubectl get servicemonitor -n monitoring nginx -o json | jq -->
{
  "apiVersion": "monitoring.coreos.com/v1",
  "kind": "ServiceMonitor",
  "metadata": {
    "annotations": {
      "meta.helm.sh/release-name": "nginx",
      "meta.helm.sh/release-namespace": "default"
    },
    "creationTimestamp": "2023-02-13T06:29:08Z",
    "generation": 1,
    "labels": {
      "app.kubernetes.io/instance": "nginx",
      "app.kubernetes.io/managed-by": "Helm",
      "app.kubernetes.io/name": "nginx",
      "helm.sh/chart": "nginx-13.2.23"
    },
    "name": "nginx",
    "namespace": "monitoring",
    "resourceVersion": "26846",
    "uid": "58875b20-46f0-4af0-bcc8-96d56d8dad3a"
  },
  "spec": {
    "endpoints": [
      {
        "interval": "10s",
        "path": "/metrics",
        "port": "metrics"
      }
    ],
    "jobLabel": "",
    "namespaceSelector": {
      "matchNames": [
        "default"
      ]
    },
    "selector": {
      "matchLabels": {
        "app.kubernetes.io/instance": "nginx",
        "app.kubernetes.io/name": "nginx"
      }
    }
  }
}

nginx 파드내에 컨테이너 갯수 확인

1
2


kubectl get pod -l app.kubernetes.io/instance=nginx
kubectl describe pod -l app.kubernetes.io/instance=nginx

접속 주소 확인 및 접속

1
2
3
4

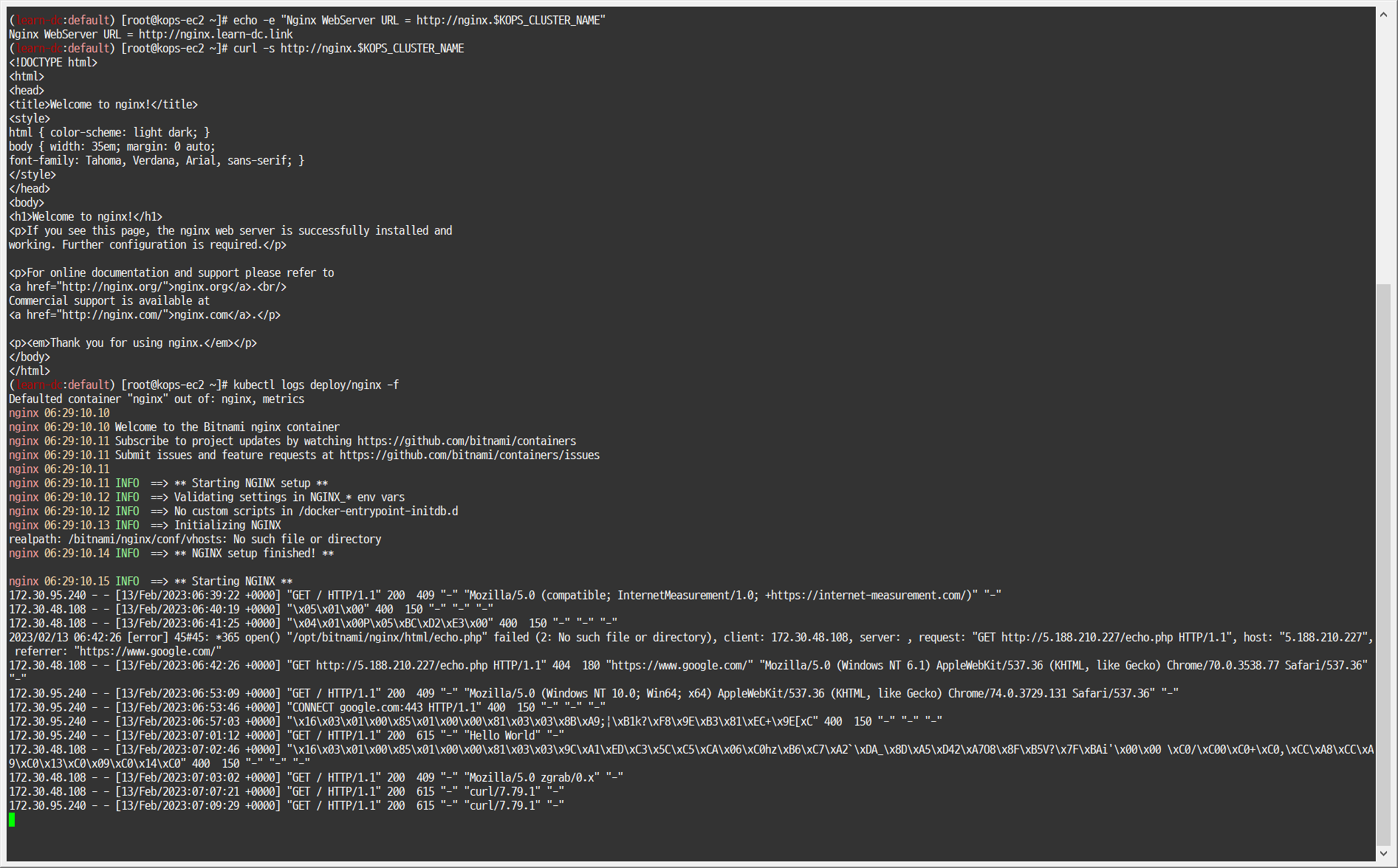

echo -e "Nginx WebServer URL = http://nginx.$KOPS_CLUSTER_NAME"
# Nginx WebServer URL = http://nginx.learn-dc.link
curl -s http://nginx.$KOPS_CLUSTER_NAME

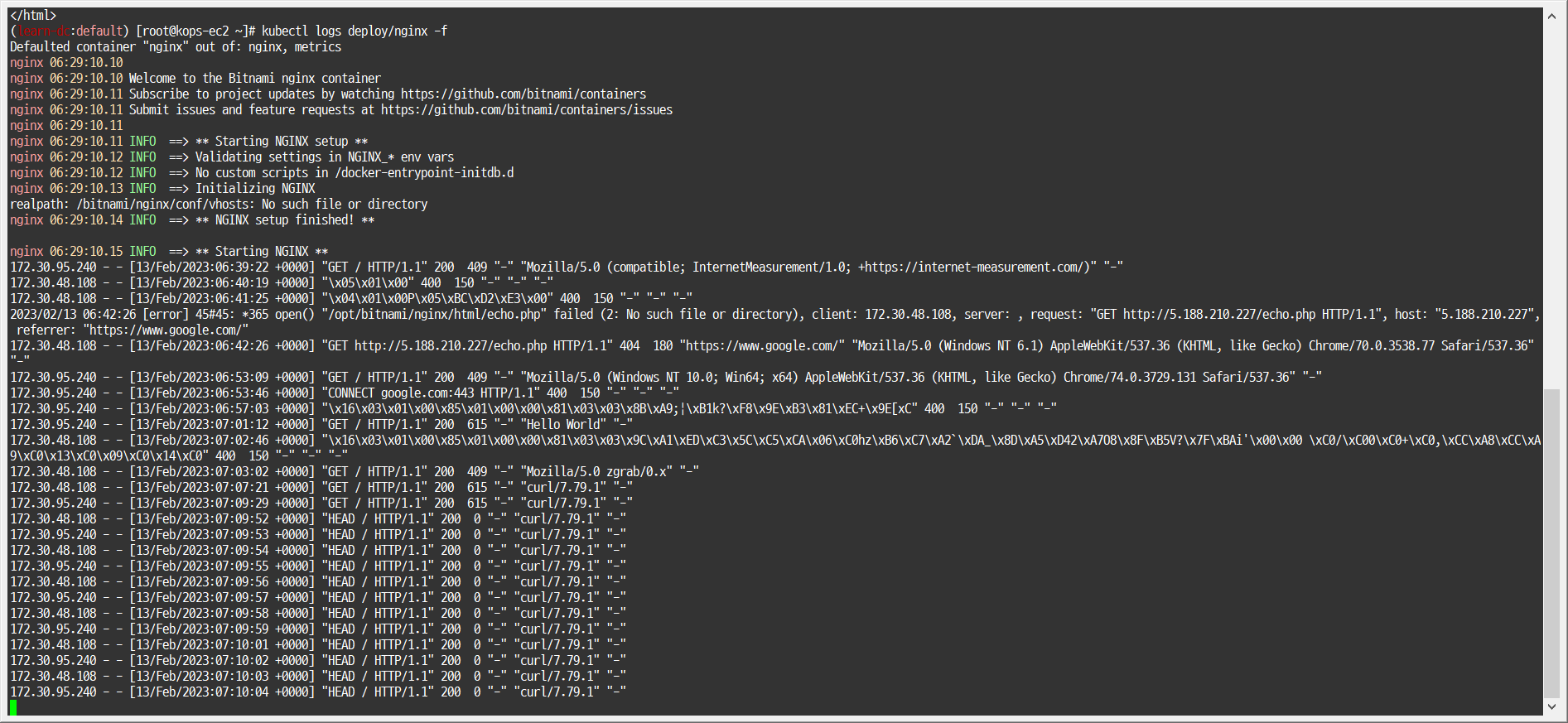

kubectl logs deploy/nginx -f

반복 접속

1

while true; do curl -s http://nginx.$KOPS_CLUSTER_NAME -I | head -n 1; date; sleep 1; done

서비스 모니터링 생성 후 1분 정도 후에 프로메테우스 웹서버에서 State → Targets 에 nginx 서비스 모니터 추가 확인

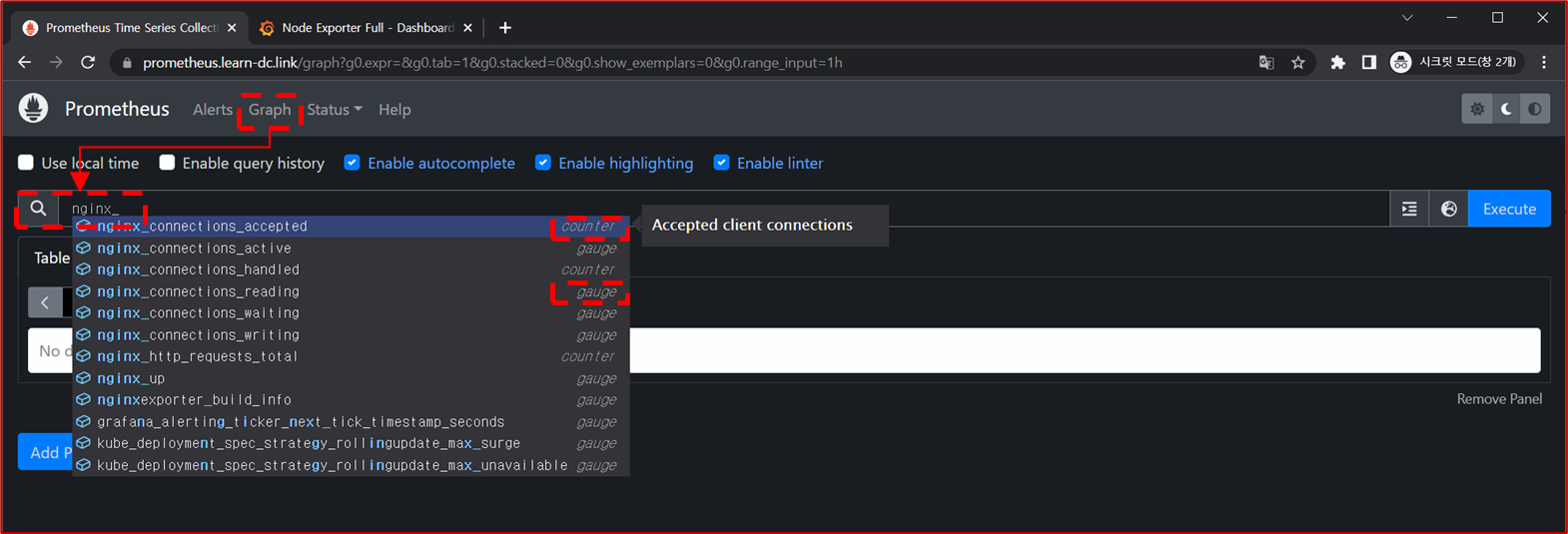

Graph → nginx_ 입력 시 다양한 메트릭 추가 확인 : nginx_connections_active 등 ⇒ 책 338~340 페이지에 상세 설명 꼭 읽어보세요!
- - counter: 누적 수치로 감소하지 않고 계속 증가하는 타입
    - https://prometheus.io/docs/concepts/metric_types/#counter
  - gauge: 현재 수치
    - https://prometheus.io/docs/concepts/metric_types/#gauge
- 사용량 추이 - rate(비율) 함수
  - 1

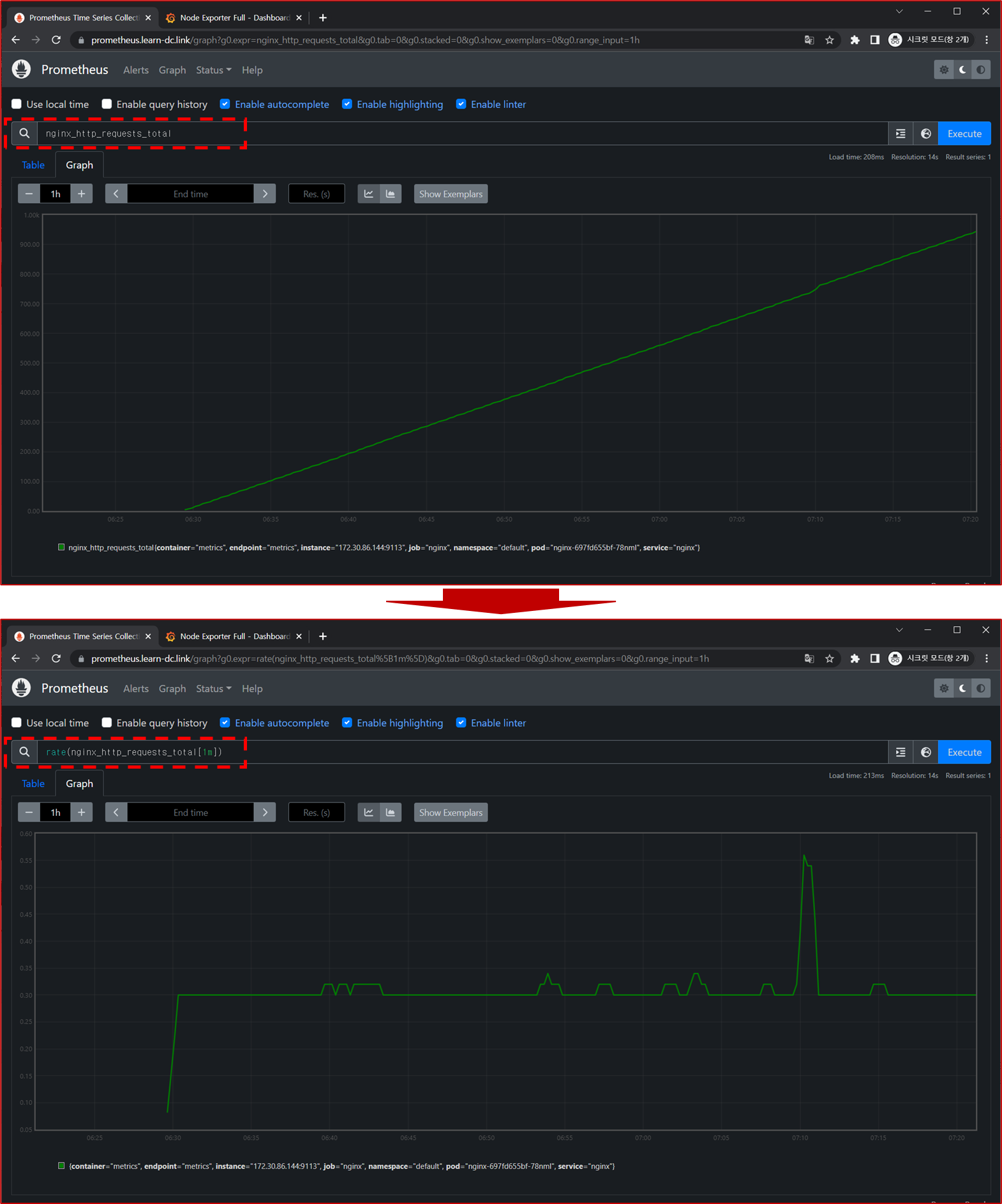

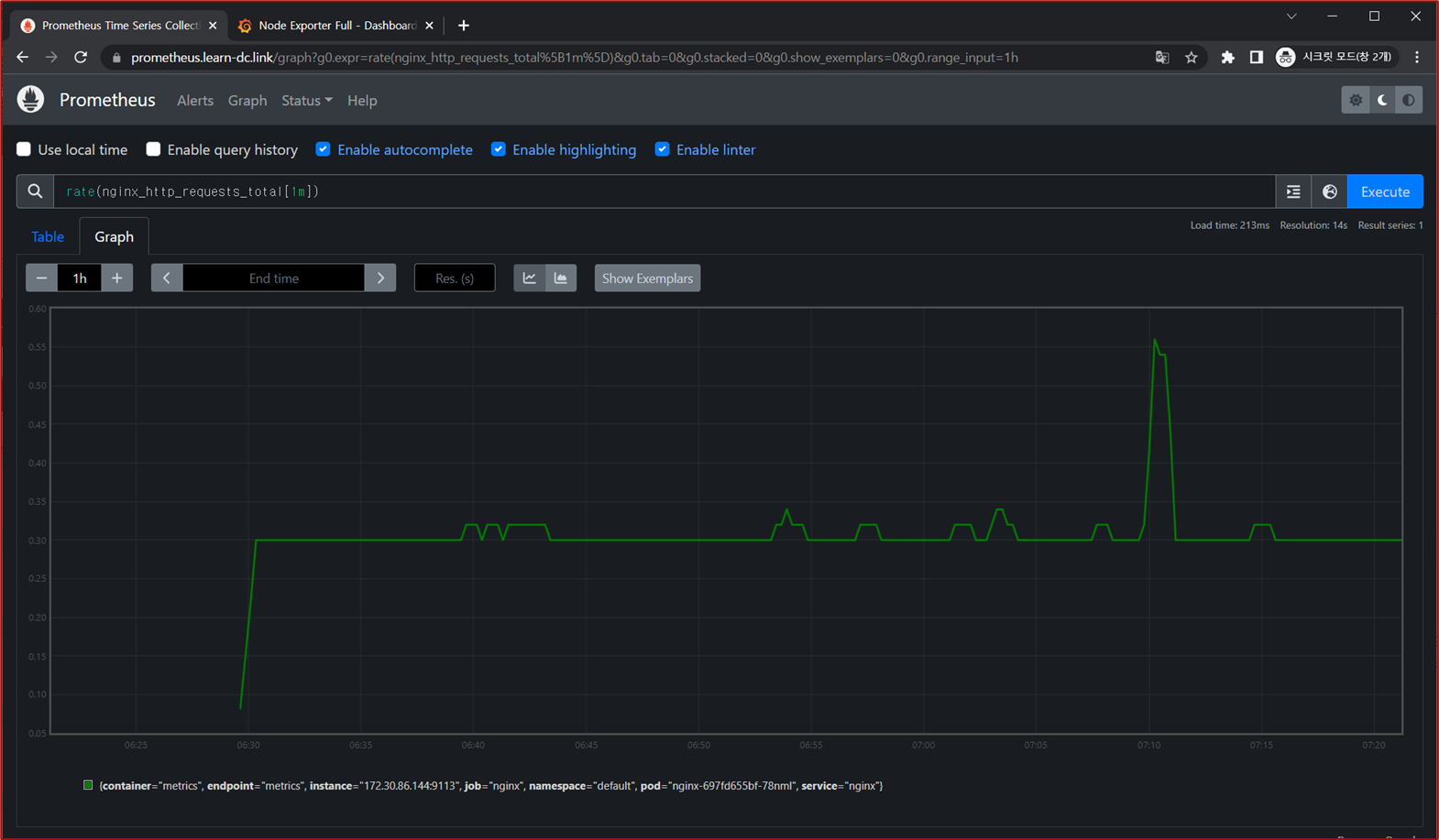

    rate(nginx_http_requests_total[1m])

3.2.4 NGINX 애플리케이션 모니터링 대시보드 추가

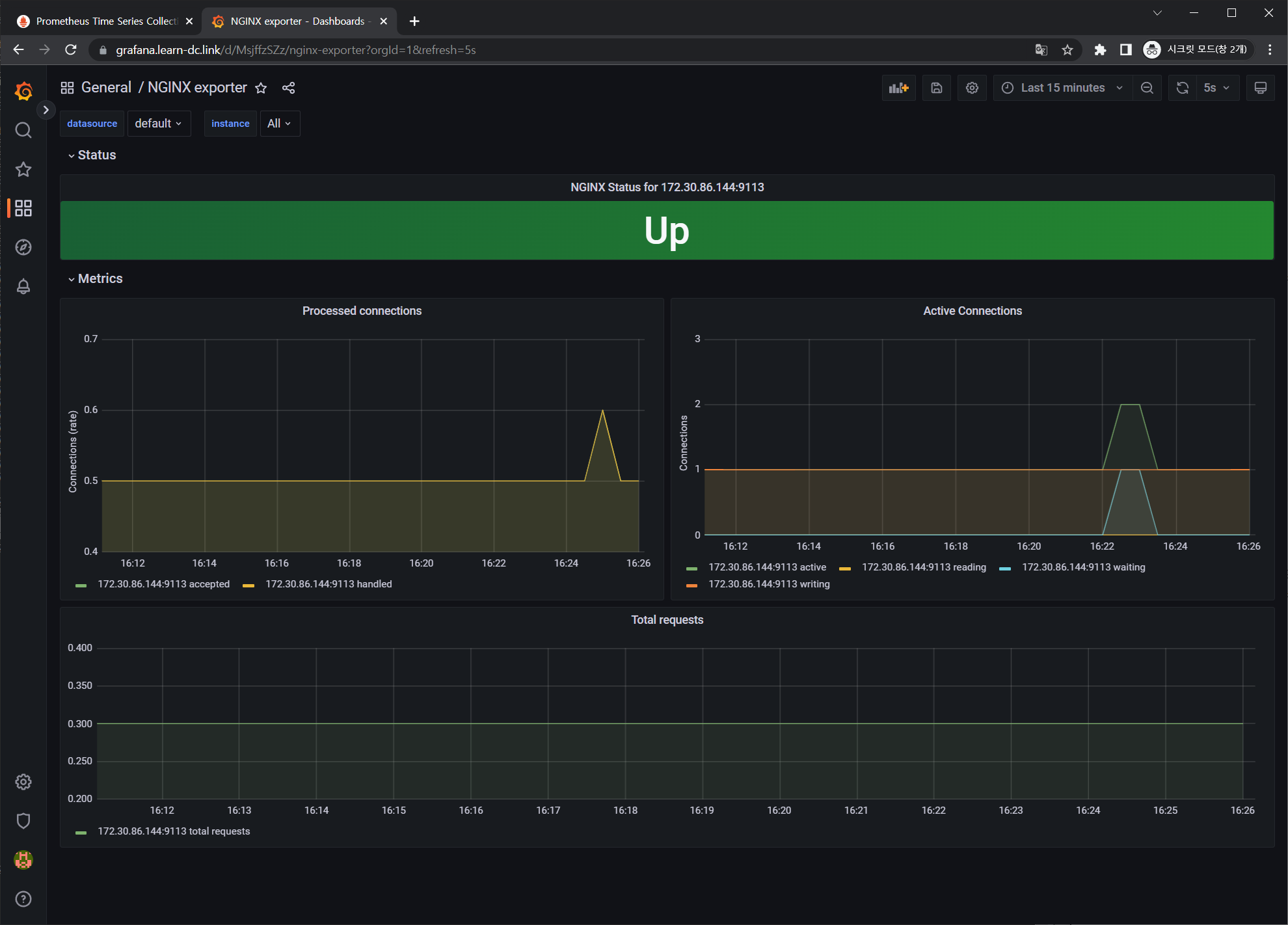

그라파나에 12708 대시보드 추가

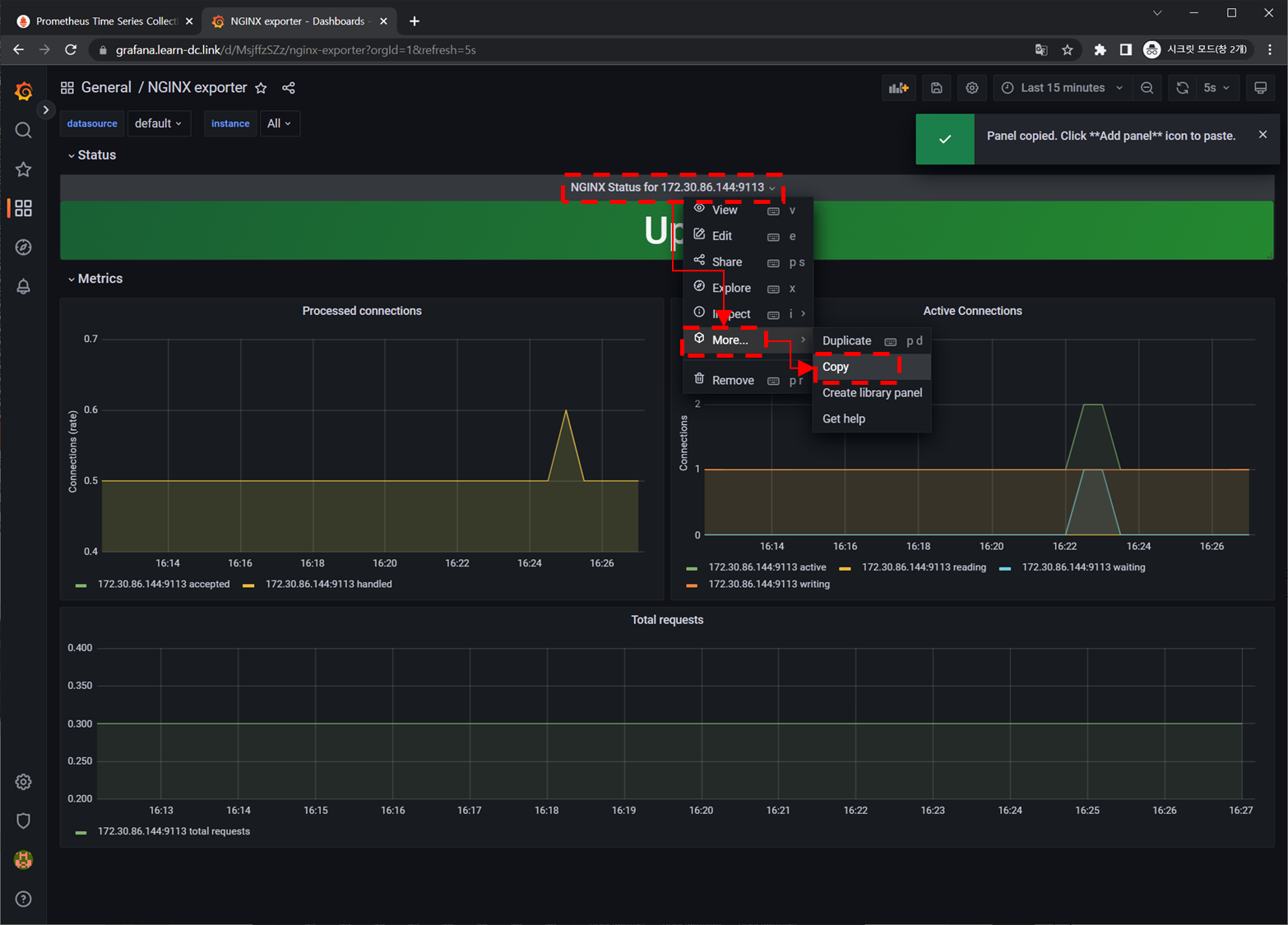

패널 복사 후 다른 대시 보드 추가 : 책 342~343 페이지 참고
- 패널 복사
- 패널 붙여넣기

3.3 과제

3.3.1 과제1

목표: 프로메테우스-스택 설치 후 ‘공식 or 여러가지 대시보드’를 추가해보시고, 관련 스샷 올려주세요
수행결과 및 과정
- 대시보드 선정 - 15757
  - https://grafana.com/grafana/dashboards/15757-kubernetes-views-global/
- 대시보드 가져오기
- 대시보드 화면

3.3.2 과제2

목표: Nginx 파드를 배포 후 관련 metric 를 프로메테우스 웹에서 확인하고, 그라파나에 nginx 웹서버 대시보드를 추가 후 확인하시고, 관련 스샷 올려주세요
수행결과 및 과정
- nginx 설치
  - 설치 과정은 본문 3.2.3 NGINX 웹서버 애플리케이션 모니터링 설정 및 접속 참조
- 프로메테우스 확인
- 그라파나 확인
  - 대시보드 선정 및 가져오기
  - 대시보드 확인

4. 실습 완료 후 자원 삭제

4.1 헬름 차트 삭제

nginx 삭제

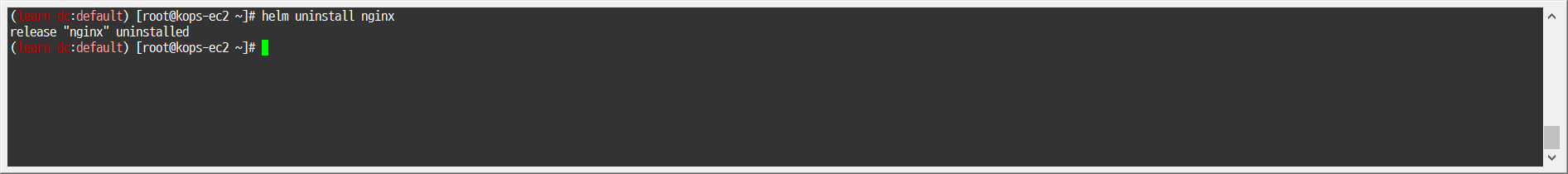

- 1

  helm uninstall nginx

프로메테우스 스택 삭제

1

helm uninstall -n monitoring kube-prometheus-stack

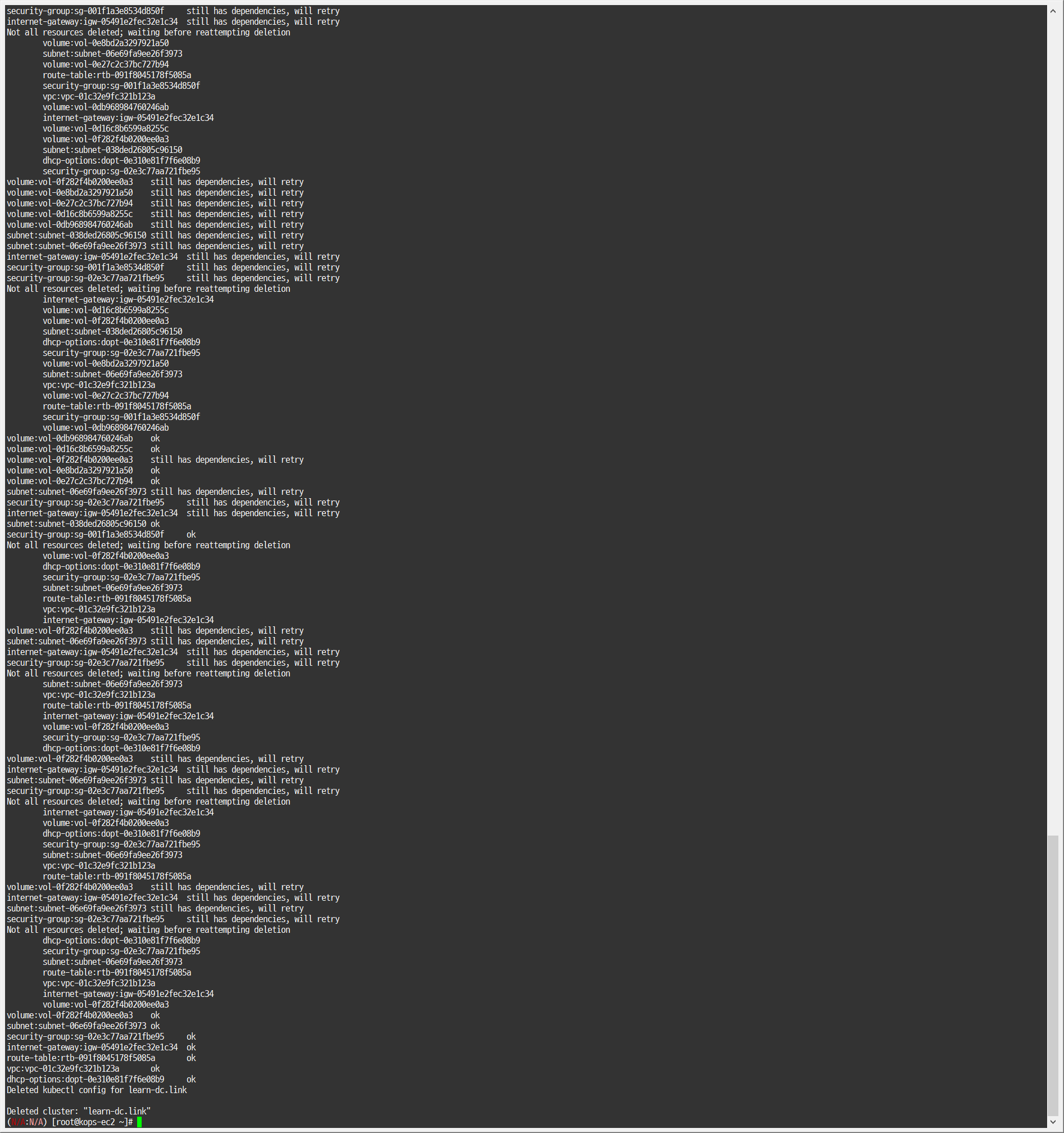

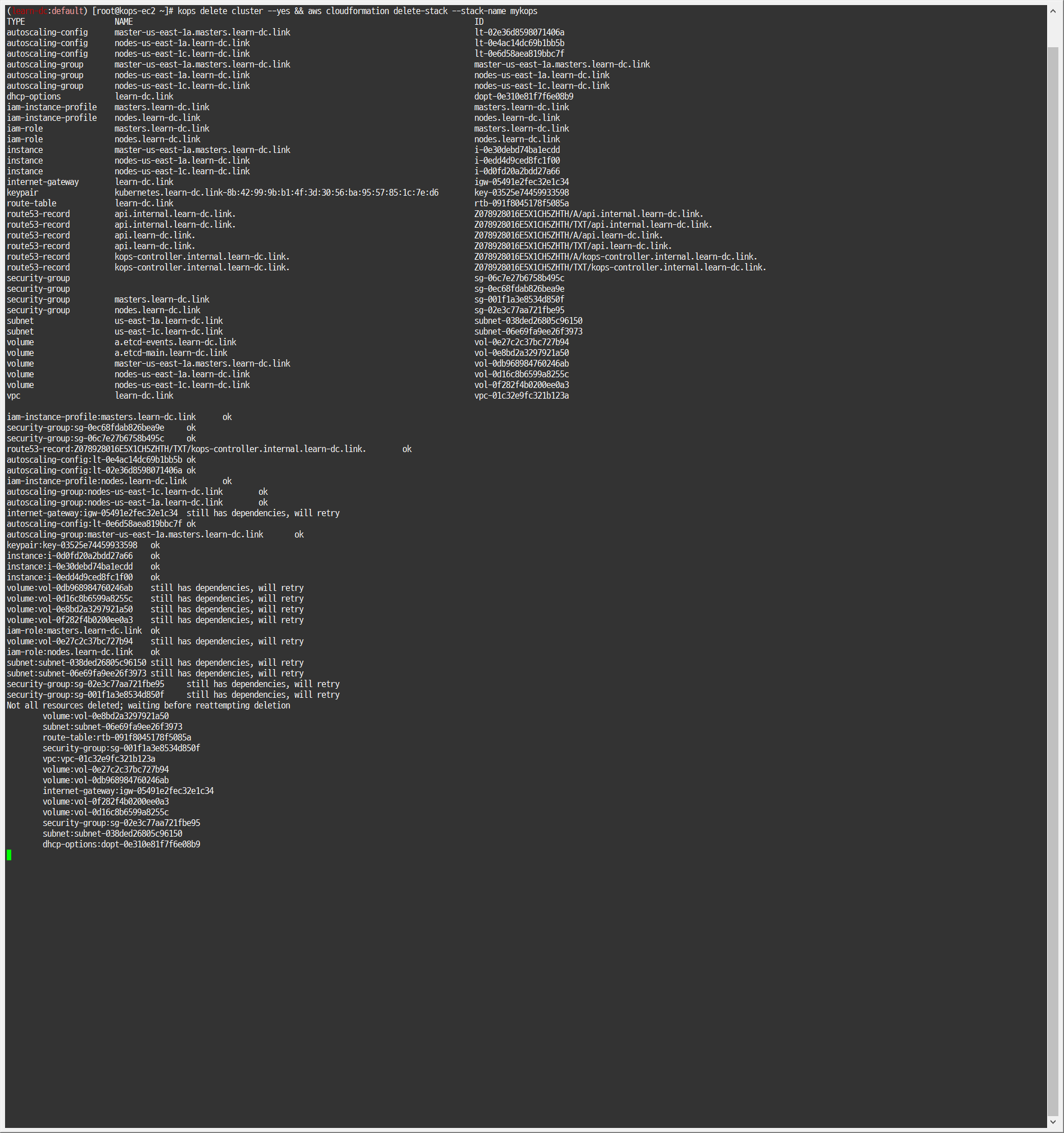

4.2 kOps 클러스터 삭제 & AWS CloudFormation 스택 삭제

1

kops delete cluster --yes && aws cloudformation delete-stack --stack-name mykops
